Туалет на даче своими руками: пошаговая инструкция по строительству

Вентиляция

Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.

Труба вентиляции – обязательный элемент выгребной ямы-накопителя

Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.

Выгребной туалет на даче

Септик, для дачи сезонного использования, делают достаточно редко по причине высокой трудоемкости его устройства. Конечно можно приобрести готовый септик, но тогда придется заплатить за него не малую сумму денег. Если же дача посещается круглый год, то установка септика полностью оправдывает потраченные на него силы и деньги.

Рис.53. Бетонная двух секционная выгребная яма.

Септик представляет собой герметичную камеру или несколько камер в которые попадают отходы жизнедеятельности, где они накапливаются и частично перерабатываются. Основным критерием строительства септика является его объем. Для семьи из трех человек минимальный объем септика должен быть 1,5 м.куб.

Самый простой септик состоит из одной камеры и его достаточно просто сделать своими руками, т.к. по сути это герметичная выгребная яма, которая исключает утечку нечистот и подтопление грунтовыми водами.

Рис.54. Трехсекционный септик.

Рис.55. Много секционный пластиковый септик.

Порядок устройства выгребной ямы для дачного туалета следующий. Роют котлован 1,5 – 2 м глубиной. На дно котлована насыпается песчаная подушка толщиной 20 см. Далее заливают бетонную плиту толщиной 10 см это будет дно выгребной ямы. После чего из кирпича, камня или бетона возводят стенки выгребной ямы. Снаружи постройки делают гидроизоляцию для защиты от грунтовых вод. К выгребной яме подводят канализационную трубу от туалета. Канализационную трубу кладут с уклоном 2-3 см на 1 м длины. Сверху ямы устраивают крышу. Крышу можно сделать из дерева или из бетона. Для круглогодичного применения крыша выгребной ямы должна быть утепленной. При создании крыши обязательно предусматривают люк для откачки нечистот.

Рис.56. Септик своими руками может быть изготовлен из камня, бетона или кирпича. Более простой вариант устройства септика — это использование готовых бетонных конструкций, например, бетонных колец

Изготавливая септик своими руками важно хорошо его герметизировать, чтобы не было утечки нечистот и подтопления грунтовой водой.

Более простой и быстрый вариант создание выгребной ямы это использовании готовых бетонных конструкций, например, колец. В этом случае необходимо вырыть котлован, смонтировать в нем кольца и подвести канализационную трубу от дачного туалета.

Рис.57. Септик из бетонных колец.

Рис.58. Принцип работы септика из бетонных колец.

Дополнительно септик должен быть утеплен и оборудован вентиляцией. Наиболее простой вариант вентиляции — это установка фанового стояка в доме и вывод трубы на уровень крыши.

Эксплуатируется септик такого вида достаточно просто. Постепенно он наполняется нечистотами, и при заполнении 2/3 объема септика опорожняется ассенизационной машиной. Делать это придется регулярно, поэтому септик необходимо располагать в месте доступном для подъезда ассенизатора.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

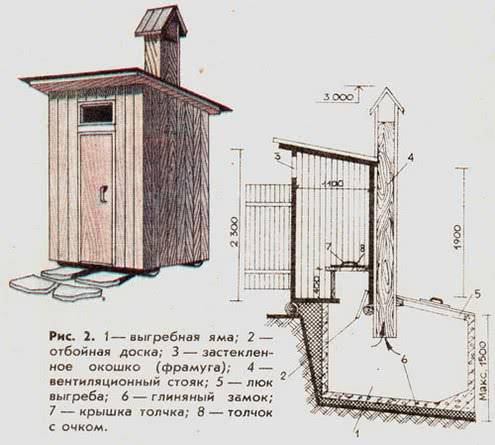

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

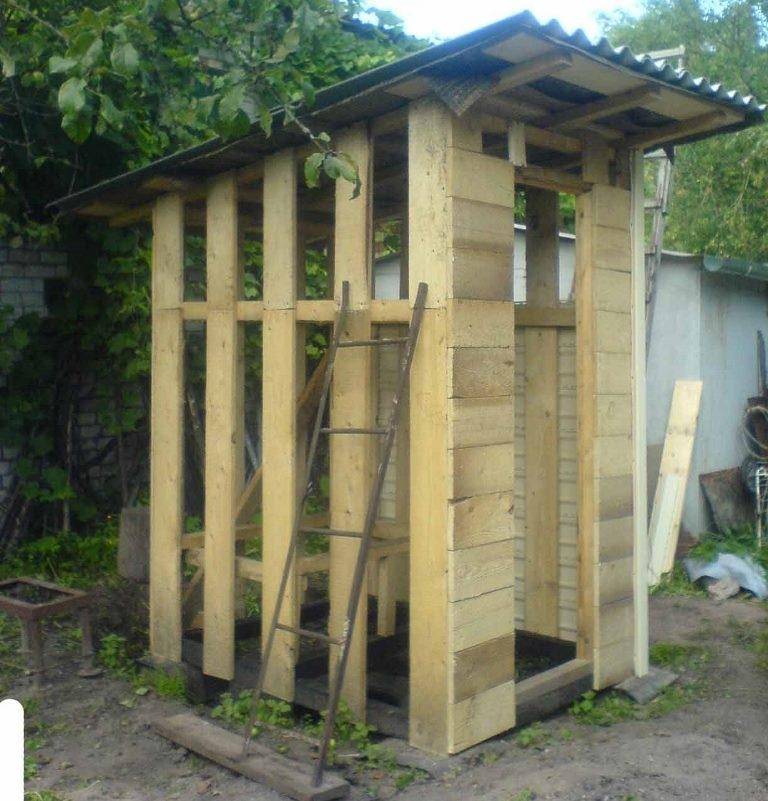

Возведение деревянного каркаса для туалета

  • Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
  • Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
  • На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
  • Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

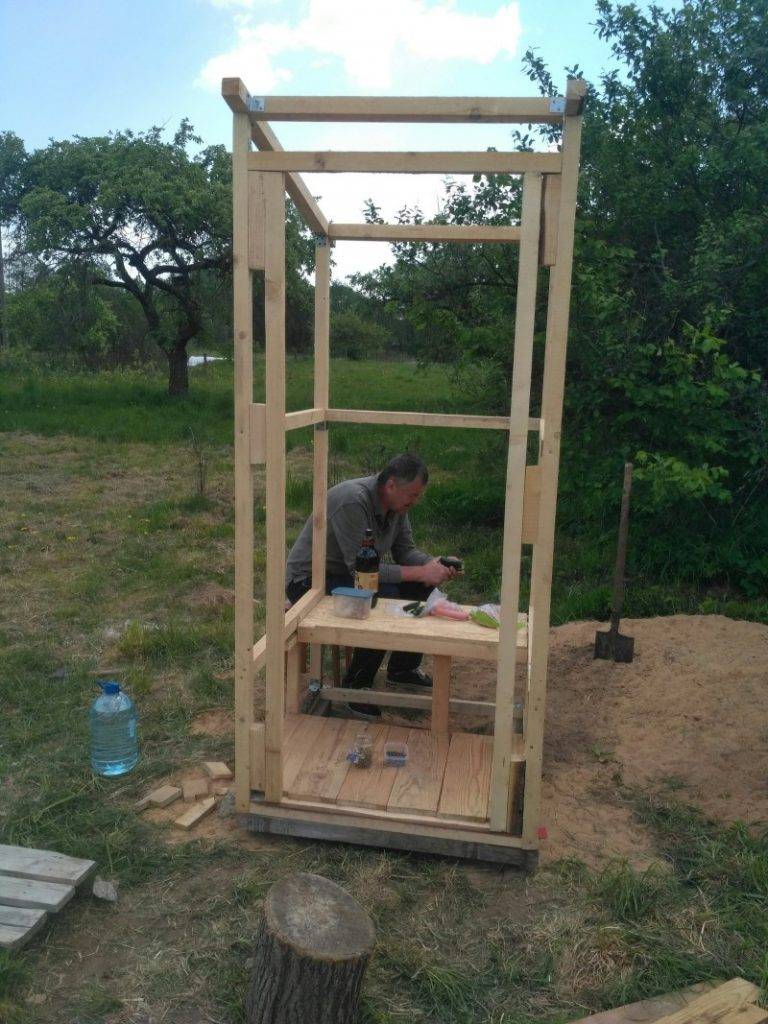

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Дачный туалет класса «люкс»

Уличный туалет я построил для жены и дочери. Ну и себя не забыл. Мелочиться не стал. Если строить, то строить как надо!

Возведение уличного туалета пользователь разбил на этапы:

  1. Выкопал яму и опустил в неё две бочки объёмом по 200 литров. Бочки поставил друг на друга. Дна и крышек нет. В нижней бочке в шахматном порядке вырезал прорези. Снизу засыпал гравий толщиной 10-15 см.

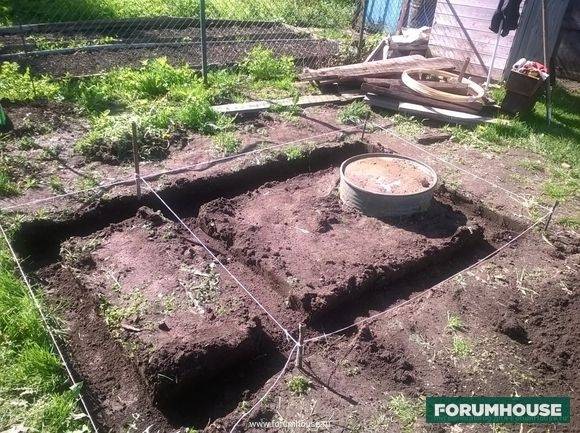

  1. Разметил фундамент под дачный туалет. Размер основания – 2500х1500 мм.

  1. Залил ленточный фундамент. На бетон уложил брус сечением 10х10 см. Для гидроизоляции проложил рубероид.

  1. Установил каркас уличного туалета из бруса. Высота основных стоек 2000 мм. На укосины пошел брусок 5х5 см.

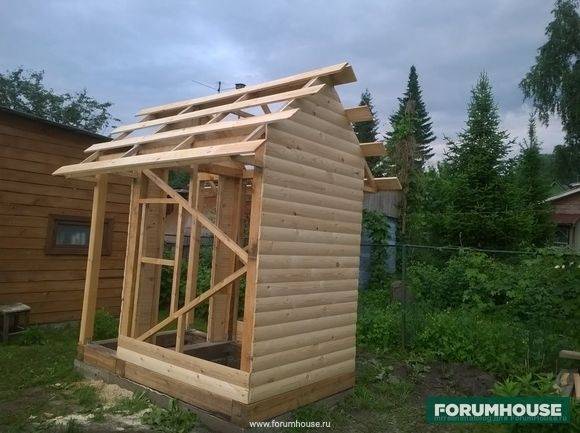

  1. Для стропил дачного туалета пользователь взял брусок 50х50 мм. Шаг стропил – 400 мм. Обрешетка – доска 15х2 см. Пол застелил доской толщиной 3 см.

  1. Дачный туалет Mrreanimatolog утеплил каменной ватой. Изнутри оббил помещение вагонкой. Снаружи блок-хаусом. Поставил умывальник, раковину и «фаянсового друга» типа дачный унитаз.

Вентиляционная труба идет за унитазом. Далее проходит под полом и выходит прямо над бочкой. На стене смонтирована фановая труба. По периметру фундамента я сделал вентиляционные отверстия из трубы диаметром 5 см. Это даёт дополнительную вентиляцию. Поэтому в туалете нет неприятных запахов.

На финише работ пользователь доделал крыльцо длиной 700 мм. Покрыл крышу профлистом. Врезал окна размером 50х50 см и установил самодельную дверь.

Эксплуатация дачного туалета доказала работоспособность конструкции. Из переделок пользователь посадил унитаз на силиконовый герметик. Это устранило подтеки в месте установки унитаза на пол.

Уникальный, простой и самый дешевый фундамент

Ленточные и столбчатые конструкции используются тогда, когда планируется капитального типа постройка. Для монтажа нетяжелой конструкции из дерева подойдет фундамент под туалет на даче из блоков или покрышек.

Самое выгодное решение для дачи – установить строение на покрышки. Этот простейший, и доступный метод успешно используется еще и в возведении бань и домов.

Принцип работы понятен будет всем: покрышки размещаются в подходящих местах, чаще всего, по углам строения, и засыпаются песком. Преимущество этого способа в том, что покрышки – это хороший материал, он не гниет, и не трескается.

Выбор места на участке

Говоря о строительстве санитарного помещения на даче, имеется в виду отдельно стоящая от дома постройка, не присоединённая к централизованной канализационной системе

Обустраивают отхожие места обычно в отдалённом углу территории, чтобы избежать неприятных запахов отходов жизнедеятельности. При выборе пространства на участке следует понимать, каким образом будет осуществляться сбор и удаление нечистот.

Чаще всего для таких построек роют глубокие выгребные ямы, но используются также:

  1. Септики и пудр клозеты. Их располагают не ближе 15–20 м к другим постройкам
  2. Биотуалеты. Вкапывают в грунт на участке возле дороги, чтобы ассенизаторская машина смогла подъехать близко и откачать нечистоты
  3. Люфт-клозеты. Изолированные накопительные ёмкости для сбора отходов через трубу. Отверстие для удаления нечистот расположено сбоку

Общие правила для выбора участка для санитарного помещения:

  1. На расстоянии 10 м от жилых зданий и построек
  2. Не ближе 15 м от мест обитания или содержания животных
  3. Через 1 м от зелёных насаждений
  4. В отдалении от соседского забора на 1,5–2 м

Пошаговая инструкция по строительству домика

Схема возведения туалета в форме шалаша

Доступный для новичка в строительном деле вариант постройки туалета – выгребная яма и конструкция типа «Шалаш» из дерева.

Необходимые материалы

Древесина – самый распространённый материал для возведения дачного санузла

Чтобы возвести на дачном участке простой, но удобный санитарный домик, понадобятся:

  1. Бруски и доски из сухой древесины
  2. Саморезы и шуруповёрт
  3. Молоток и гвозди
  4. Клей
  5. Пенопласт в качестве утеплителя
  6. Шифер или рубероид для крыши
  7. ДВП либо фанера для отделочных внутренних работ
  8. Уголки из металла
  9. Фурнитура (пластиковая или деревянная ручка, крючок для запирания)
  10. Набор из сиденья с крышкой

Оборудование ямы из бетонных колец большого диаметра

Обустройство выгребной ямы потребует расходов на покупку:

  1. Щебня
  2. Мелкого речного песка
  3. Цемента (любой марки и модели)
  4. Металлической сетки с мелкими ячейками для укрепления стенок
  5. Армирующей решётки либо кусков арматуры для повышения прочности фундамента

Потребуются такие инструменты:

  • штыковая и совковая лопаты
  • бур и перфоратор (если грунт каменистый, глинистый)
  • болгарка с дисками для работы с металлом и камнем
  • лобзик
  • угольник
  • измерительная рулетка
  • строительный уровень

Лопаты

Если есть финансовая возможность, то выгребную яму можно оборудовать из трёх, поставленных друг на друга, бетонных колец. Первые 2 служат своеобразными отстойниками, а нижнее фильтрует нечистоты перед их попаданием в почву.

В случае, когда бюджет сильно ограничен, используют старые покрышки от колёс грузового транспорта.

Как вырыть выгребную яму

Работа начинается с разметки участка. Далее выполняют следующие шаги:

1 Выкапывают (бурят) квадратную или круглую яму в почве на глубину 2 м. Грунт выбирают, на дно насыпают дренаж – смесь щебня с песком

2 Стенки укрепляют сеткой, а сверху набрасывают цементный раствор, выравнивая поверхность

Армирующая сетка укрепляет стенки канавы

2 Высохший цемент штукатурят, дают высохнуть

Оштукатуренные бетонные стенки выгребной ямы

3 Поперёк отверстия ямы в грунт на ребро на небольшом расстоянии устанавливают деревянные доски, обработанные антисептическим составом. Они служат основой для заливки фундамента

4 По краям рва делают опалубку на высоту будущего фундамента. Отверстие закрывают полиэтиленовой плёнкой, закрывают сверху армирующей решёткой

5 В плёнке оставляют 2 отверстия – для установки унитаза и для выгребного технического выхода

6 Пространство внутри опалубки заливают цементным раствором, разравнивают, ориентируясь по маячкам либо строительному уровню

Заливка фундамента ямы

7 Полностью высохший фундамент готов к установке наземной части. Выгребное отверстие перед этим закрывают специальным люком

Порядок строительных работ

Далее переходят к возведению конструкционной части санузла – деревянного домика в виде шалаша. Рекомендуется следовать такой инструкции:

1 Начинают с монтажа нижнего основания каркаса из брусьев 5х5 см. Из деталей сбивают квадрат-опалубку, сверху кладут настил из досок

Отверстие для установки сидения

2 В полу выпиливают отверстие для стульчака и технологический проём для люка выгребного отверстия

3 Деревянное основание промазывают антисептическими пропитками

4 Из брусьев собирают фасадную и оборотную части конструкции по заранее подготовленным схемам. Готовые детали выглядят как равнобедренные треугольники с тремя перекладинами вдоль, расположенными на расстоянии. Изнутри обе заготовки отделываются полосками ДВП

Схемы сборки фасадной и оборотной частей

5 Фасад и оборот крепятся к основанию саморезами и укрепляются металлическими уголками

6 Далее ведётся монтаж крыши (она же служит боковыми стенками) из досок длиной 1,8–2 м, укладка кровельного материала и монтаж конька. Сверху предусматривают вентиляционное отверстие и трубу

Кровлю закрывают рубероидом, шифером либо металлочерепицей

7 На фасад устанавливается дверь, внутри монтируется постамент для сиденья

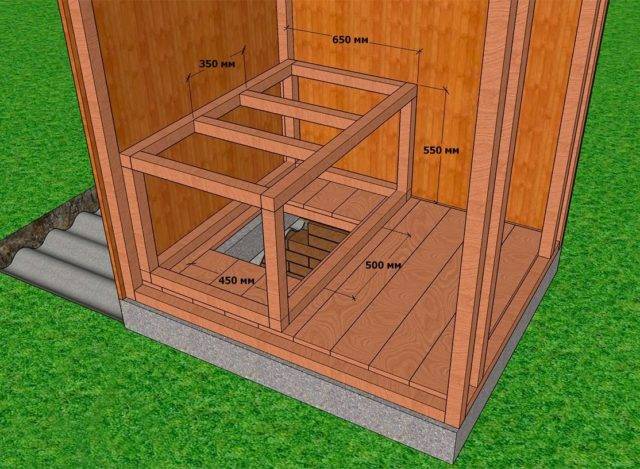

Постамент для сиденья

8 Древесину грунтуют и лакируют, по желанию ведётся обработка морилкой

9 В последнюю очередь устанавливают ручку, сиденье унитаза, крючок для закрытия двери

Тонкости выбора места под уличный санузел

Чтобы было проще определиться с местом, стоит сформировать простой чертеж участка. Скважина должна быть в удалении от площадки, примерно 27 м, расстояние до жилых строений должно быть 7 м, до ограждения – от 1 метра. Обычно подобные места расположены вдали от коттеджей, в углу участка. Если присутствуют перепады рельефной высоты, лучше выполнять работы на низине. Но в этом случае может произойти затопления ямы, поэтому надо хорошо изолировать от влаги фундамент.

Наилучшим вариантом станет закладывание ямы в переменной тени, к примеру, от деревьев, притом грунтовые породы в этой области не должны быть плавучими. Если почвенный слой глинистый, впитывание жидкости будет замедляться, здесь потребуется сделать подушку из щебня или песка на дне. Не стоит строить в местах, где раньше находились мусорная свалка или санузел.

Виды фундаментов для постройки дачного туалета

Существует несколько разновидностей фундаментальных конструкций:

  1. Столбчатый.
  2. Столбчато-ленточный.
  3. Ленточный.
  4. Литой.
  5. Цокольный.
  6. Свайный.

Из чего и как сделать фундамент

Нужные материалы для формирования ленточной фундаментальной части:

  • гравий, цементный состав, песок, доски или фанерный лист.
  • Для того чтобы возвести туалет самостоятельно потребуется сделать мелкозаглубленную основу: ее высота 10 см и больше, а ширина – 20-25 см. Минимальное расстояние от ямы до фундамента 30 см. Если вы измените значение, появятся проблемы в процессе работы.

Техника создания ленточного фундамента для дачного туалета:

Сначала выполняется разметка месторасположения уличного санузла. Посредством колышек по углам натягивается строительного типа шпагат. 1 – плита из смеси; 2 – влагоизоляция; 3 – водонепроницаемое покрытие.
Затем стоит создать проекцию линий и откопать ров. Надо, чтоб глубина рва была не меньше 40 см.
Потом колышки совместно с натянутой лентой вытаскиваются и откладываются в сторону

Важно не допускать ошибок, так как колышки еще будут нужны при монтаже опалубки.
Дно сформированного рва полностью выравнивается и утрамбовывается.
Ров заполняется песочным слоем в 5-7 см. Далее, посредством простого инструмента – деревянного отрезка с ручками – выполняется его утрамбовывание и выравнивание.
Следующая прослойка – гравий толщиной в 10-15 см, она тоже должна быть выровнена и утрамбована.
Осуществляется обратный монтаж колышек.
Ориентируясь на натянутого типа шпагат, формируется опалубка

Она должна быть по центру ленты фундаментальной части.
Готовится смесь в отношении 1:3, где одна часть приходится на цементный состав, другие – на песок. Для наилучшей прочности можно добавить в смесь гравий.
Раствор заливается полностью, или слоями.
Чтобы не произошло смещения, основание из дерева прикрепляется к бетону посредством шпилек.

Необходимые инструменты

Если вы хотите сделать фундамент под дачный туалет или душ, нужно подготовить следующие приспособления: шпагат или строительного типа ленту, также нужно взять шнур для разметки, колышки, мешалку для бетона.

Строительство туалета с выгребной ямой

Если вы строите такой туалет для дачи своими руками — пошаговая инструкция начинается с устройства накопителя.

Рытье котлована. Его объем обычно рассчитывается, исходя из условий использования (количество людей, периодичность и длительность посещений дачного участка и пр.). Обычно котлована глубиной 2 метров бывает вполне достаточно. Сечение такой ямы – квадрат со сторонами в 1 метр или круг диаметром один метр. Эти параметры можно немного увеличить с учетом необходимости укрепления стен ямы.
Выполнение дна. Самым простым способом может стать засыпка дна щебнем или гравием. Однако такой способ не исключает частичного проникновения отходов из туалета в почву. Если грунтовые воды расположены на участке близко к поверхности земли, дно лучше выполнить непроницаемым, например, залив его бетонным раствором.
Укрепление стен. Укрепить стены выгребной ямы под туалет на даче своими руками можно кирпичной кладкой, бетонными кольцами или бетонным раствором, используя технологию заливного строительства (раствор постепенно, не более 50 см в высоту за раз, заливается в опалубку)

Во всех случаях важно обеспечить герметичность конструкции (заполнить швы между кольцами, избегать пропусков при выполнении кирпичной кладки). Для защиты поверхностных вод на участке от попадания в них нечистот стены можно оштукатурить или покрыть гидроизоляционным слоем для большей надежности

После этого над ямой воздвигают выбранную конструкции домика. Чаще всего в таких случаях устраивается деревянная конструкция.

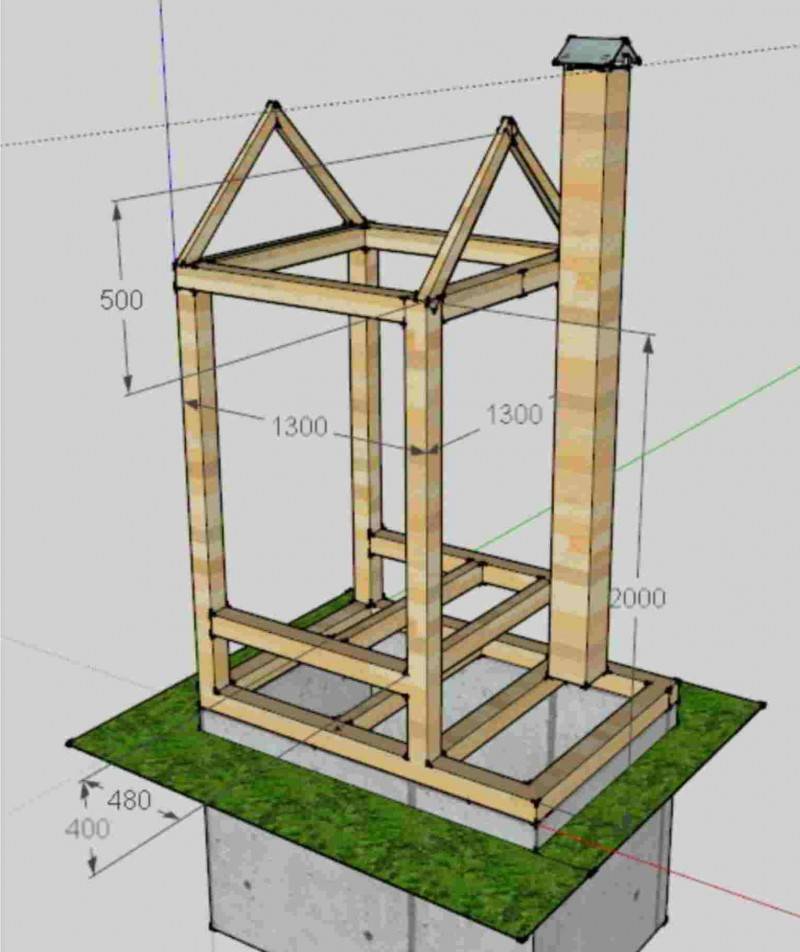

Схема деревянного туалета

Строительство деревянного домика пошагово

  1. Разметка прямоугольника будущего домика на местности и обустройство столбчатого фундамента. Для этого в отмеченных углах строят из кирпича опорные столбы, которые впоследствии покрывают гидроизоляционным материалом (например, рубероидом).
  2. Подготовка деревянных балок для каркаса: раскрой, грунтовка (возможно, с предварительной пропиткой противогнилостными составами), покраска. Тщательная подготовка деревянных элементов конструкции защитит их от влаги и продлит срок службы постройки.
  3. Сборка рамы и установка ее на фундаментные столбы.
  4. Установка на раму с помощью металлических пластин и болтов вертикальных опор. Положение каждой из них необходимо проверить уровнем перед тем, как выполнить жесткое крепление.
  5. Монтаж дверных вертикальных стоек с проверкой уровнем.
  6. Монтаж балок для крыши.
  7. Установка дополнительных вертикальных балок между опорами для удобства обшивки (при необходимости).

    Установка деревянного каркаса для туалета над выгребной ямой

  8. Обустройство кровли туалета – настил рубероида и установка шифера, профнастила или другого кровельного покрытия.
  9. Наружная обшивка каркаса (материалом для этих целей могут служить доски или вагонка). Оптимальный шаг при обшивке досками – 15 см.
  10. Обшивка каркаса изнутри.
  11. Установка подиума-сидения с вырезанным отверстием. Для этих целей внутри домика над ямой собирается еще одна каркасная конструкция соответствующей формы.
  12. Сборка и навешивание двери.
  13. Подведение электропроводки и установка светильника и выключателя для удобства посещения туалета в сумерках или ночью.
  14. Выполнение отверстия над дверным полотном для естественного освещения днем.
  15. Установка сидения с плотно прилегающей крышкой на подиуме. Закрытая крышка снизит вероятность появления неприятных запахов.

При постройке туалета на даче выгребная яма может выходить за его пределы с задней стороны и оснащаться крышкой для удобства очистки

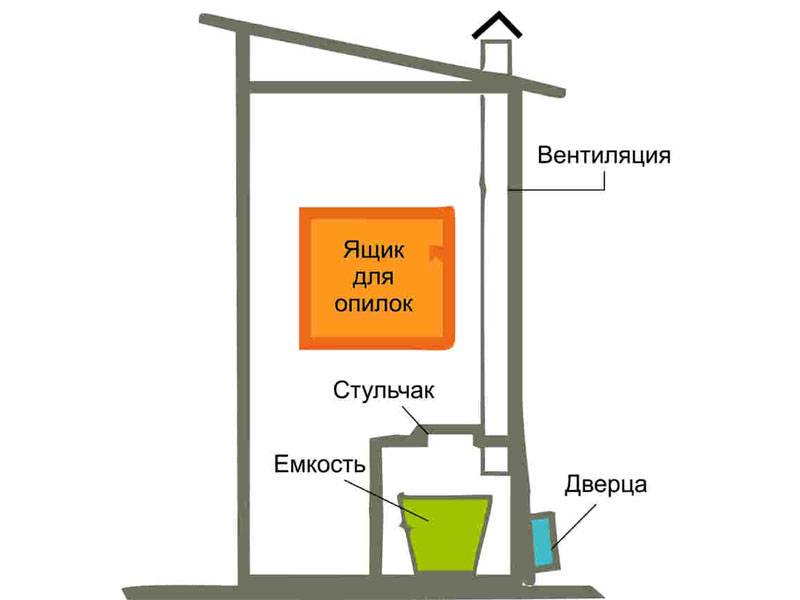

Вентиляция туалета

Несмотря на то, что правильное устройство дачного туалета своими руками позволяет минимизировать появление неприятного запаха, а многие модели исключают возникновение гнилостных процессов в массе отходов, туалет на даче, сделанный с выгребной ямой, или другая конструкция должны обеспечиваться вентиляцией.

Вентиляционная труба заводится в накопитель не менее, чем на 15 см. Для этих целей хорошо подходят легкие и прочные пластиковые канализационные трубы диаметром 100 мм. Для устойчивости их крепят с наружной стороны на стене строения при помощи металлических хомутов. Вентиляционная труба должна возвышаться над крышей примерно на 50 см. Защита вентиляционной трубы от дождя и мусора происходит при помощи установленного на конце трубы дефлектора.

Из чего строить туалет на даче?

В большинстве случаев лучше всего строить деревянный туалет для дачи, это связанно с дешевизной этого материала, кроме того дерево очень легко обрабатывать, оно имеет хорошие теплоустойчивые характеристики и при грамотном подходе не несет человеку никакого вреда. За счет правильной обработки можно сделать его стойким к погодным условиям и непригодным для развития на нем каких-либо бактерий или насекомых.

Кроме того, легкая деревянная конструкция позволяет сэкономить на фундаменте, который в ряде случаев вообще может не пригодиться, ведь размеры туалета на даче своими руками могут быть небольшими, в таком случае его кабину можно просто поставить на железобетонные монолиты или кирпичи.

Чтобы построить простой туалет на даче своими руками необходимо определится с видами материалов.

Для строительства каркаса зачастую используют обычный брус, пол и стульчак удобно покрывать шпунтованной доской, для внешней обшивки подойдут обрезанные или шпунтованные доски, а для обрешетки крыши хорошо подходят обрезанные и необрезанные доски.

В строительстве обшивки могут быть эффективны доски из водостойкой фанеры или ОСП, которую к тому же можно использовать в создании реек для обрешетки. Хорошим материалом может стать шпунтованная доска, которая при незначительно большей цене превосходит большинство других материалов по своим свойствам.

Для криволинейных участков оптимальным является использование морской шлюпочной доски, которая помимо всего еще и значительно дольше прослужит в той местности, где часто бывают осадки, однако по сравнению со шпунтовой доской она хуже сдерживает порывы ветра.

Все без исключения деревянные элементы должны быть обработаны сначала против гнили, после чего от сырости. Именно такая последовательность является наиболее правильной, при которой доски будут служить наибольшее время.

Те части туалета, которые будут обращены вовнутрь (в сторону выгреба и грунта), необходимо так же обработать битумной мастикой или горячим битумом.
