Вентиляционные пластиковые трубы для вытяжки: нюансы выбора и монтажа

Устройство кухонных вытяжек без воздуховода и принцип их работы

Кухонная вытяжка – устройство, предназначенное для очищения воздуха от испарений, запахов, дыма, продуктов сгорания и прочих примесей, образующихся во время приготовления пищи. Существует множество различных моделей, но все они делятся на две группы в соответствии с типом работы:

• Стандартные или проточные – устройства, выводящие загрязненный воздух в вентиляционную шахту.
• Рециркуляционные – это и есть профессиональное название электрических вытяжек для кухни без трубы. Такие приборы не выводят загрязненный воздух, а фильтруют его.

Конструкция рециркуляционной вытяжки состоит из таких элементов:

• корпус;
• рабочая панель;
• жироулавливающий или жировой фильтр;
• угольный фильтр;
• двигатель;
• вентилятор.

Некоторые модели оборудованы двумя двигателями, другие – одним двигателем, но усилены двумя вентиляторами.

Принцип работы прибора основан на многократной фильтрации воздуха и выглядит таким образом:

• Через рабочую панель вентилятор затягивает загрязненный воздух внутрь устройства.
• На входе воздух проходит через жироулавливающий фильтр.
• Далее воздушный поток проходит через угольный фильтр, где очищается от запахов и оставшихся загрязнений.
• Очищенный воздух попадает обратно в помещение через специальные отверстия в корпусе прибора.

Подобная техника, в отличие от проточной, не требует постоянного притока свежего воздуха с улицы в кухню. Для ее работы необходимо лишь подключение к электросети.

Виды вытяжек без воздуховода

Рециркуляционные вытяжки классифицируют по трем основным критериям: тип корпуса, способ монтажа, разновидность материала.

По типу корпуса вытяжки без воздуховода бывают:

• Горизонтальные – плоская конструкция, рабочая панель которой расположена параллельно рабочей зоны плиты.
• Вертикальные – прибор, расположенный перпендикулярно рабочей зоны кухонной плиты. Подходит для больших просторных помещений.
• Наклонные – вытяжная зона фильтрационного прибора расположена под углом к плите. Вытяжка отличается эффектностью, эффективностью, бесшумной работой, компактностью.
• Кассетные (телескопические) – устройства, рабочая панель которых выдвигается. После завершения работы ее задвигают. Основное преимущество заключается в компактности.

При выборе типа корпуса опирайтесь на стиль и размеры кухни, личные предпочтения.

По способу монтажа конструкции делятся на:

• Подвесные – стандартный вариант, при котором устройство крепится на стену.
• Встраиваемые – вытяжки, которые также крепятся к стене, но их корпус прячется внутри кухонного шкафа.
• Островные – модели, которые крепятся к потолку. Подходят для просторных кухонь, в которых есть возможность установить отдельно стоящий модуль с кухонной плитой.
• Угловые – приборы устанавливают на стыке двух стен.

По разновидности материала, из которого изготавливают корпус, устройства бывают:

• Металлические. Изготавливают в основном из нержавеющей стели и алюминия. Приборы лаконичны, удобны в пользовании.
• Эмалированные. Считаются самыми бюджетными изделиями. Просты в уходе и обслуживании.
• Стеклянные. Изготавливают из закаленного стекла. Отличаются красивым дизайном, но требуют тщательного ухода и бережного отношения.

Вытяжки рециркуляционного типа оснащают рядом дополнительных функций и программ: необычная подсветка, автоматическое включение, таймер, дистанционное управление, программа периодического включения.

Как располагать кухонную вытяжку?

Использование воздуховода в вентиляции кухни.

Вытяжные устройства должны находиться над тепловым оборудованием, закрепленные на потолке, или сбоку, закрепленные на стене. Кухонная плита не должна располагаться на большом расстоянии от вентиляционной шахты, куда будет выводиться воздуховод, так как воздуховодная труба не должна превышать 3 м. Превышение этой длины приведет к снижению эффективности работы оборудования. Плиту не стоит устанавливать у стены противоположно выходу вентиляционной шахты, иначе, прокладывая воздуховод, придется делать много изгибов, что тоже негативно скажется на работе вытяжной системы.

Воздуховоды на крыше

Вентиляционные пластиковые трубы, используемые для вытяжки на крыше при монтаже, требуют точного соблюдения технологии. Помимо этого на крышу дома такие конструкции нужно выводить в соответствии нормам СНИП и остальных соответствующих документов.

Легче всего соорудить приточные каналы, когда крыша находится еще в процессе строительства. Если работы по прокладке системы нужно выполнять в уже готовом доме, то, следует спланировать все таким образом, чтобы поверхность крыши поддавалась минимальному ущербу. Иначе устройство конструкции закончиться повреждением обрешетки и стропил, или нарушится герметичность покрытия.

При выборе трубного сортамента для крыши не стоит отдавать предпочтение слишком тонким вариантам, иначе конструкция не выдержит ветровую нагрузку.

Виды гофрированных труб для вентиляции и их характеристики

Главной отличительной чертой героинь нашего обзора является материал, используемый при изготовлении. От него напрямую зависят как эксплуатационные свойства, так и долговечность. Современные гофрированные воздуховоды для вентиляции подразделяются на следующие

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

Подобные модели делают из поливинилхлорида либо полиэтилена. Отличаются невысокой ценой, удобным и необременительным монтажом, а также разнообразием размеров и дизайнов. Благодаря подобным преимуществам вы всегда можете подобрать элемент, подходящий по цвету и стилистике к вашей кухне.

Наиболее распространённым видом является модификация белого цвета диаметром 100 и более мм.

К сожалению, не обошлось и без недостатков. Пластиковые гофры для вытяжки плохо справляются с высокими температурами, деформируясь либо даже возгораясь под их воздействием. Также пластик хрупок сам по себе, так что любые внешние механические воздействия приведут к его разрушению. Некоторые домовладельцы отмечают неприятный запах, появляющийся в процессе вытяжки загрязнённого воздуха – но подобным грешат только ультрабюджетные представители класса от неизвестных и непроверенных изготовителей.

У пластиковых труб имеется самый широкий ассортимент переходников и соединителей, что упрощает монтаж в любых условиях

ВАЖНО ЗНАТЬ! (нажмите, чтобы узнать)

ВАЖНО ЗНАТЬ!

Существуют также пластиковые модели гофры, созданные для канализации. Ни в коем случае не устанавливайте их в свою систему вентиляции, поскольку их конструкция не обеспечит должным образом отвод запахов и газов из квартиры. Также в подобных трубах отсутствует антистатическое покрытие, что чревато риском возгорания либо деформации от перегрева.

Алюминиевый гофрированный воздуховод – блестящий проводник для вашей вытяжки

В отличие от своего конкурента, этот вариант имеет гораздо большую популярность, и для этого есть немало причин. Во-первых, это самый лёгкий и гибкий из применяемых материалов. Во-вторых, алюминиевая гофрированная труба не боится высоких и низких температур. Также алюминий отличается высокой сопротивляемостью коррозии и иным разрушительным химическим процессам.

Гофра из алюминия с лёгкостью изменяет свою форму, что позволяет сэкономить на переходниках и иных аксессуарах

Не обошлось и без нескольких ложек дёгтя: при использовании подобных конструкций нередко наблюдается шум, особенно когда вентилятор работает с высокой нагрузкой. Также вы можете ощутить вибрации, возникающие от соприкосновения воздуха со стенками гофры.

Стальная гофрированная труба для вытяжки – бескомпромиссное совершенство

Если по каким-либо причинам предыдущие варианты вас не устраивают, стоит рассмотреть возможность установки гофры из нержавеющей стали либо сплава с цинковым покрытием. Да, подобное предложение будет дороже, чем пластиковая или алюминиевая гофра для вытяжки – как в плане покупки, так и в плане установки. Зато вы получите надёжную и долговечную систему вентиляции, которая послужит не только вам, но и вашим детям.

Нержавеющая сталь не только стильно выглядит, но и надёжно защищает конструкцию от различных поломок и деформаций

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

Пластиковый короб прямоугольной формы

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.

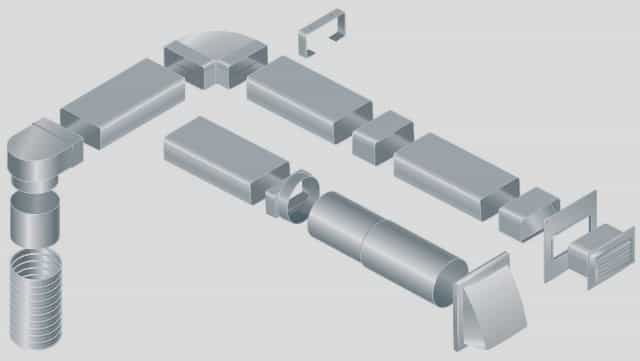

• Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

• пластика;
• металла;
• гипсокартона;
• дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

• малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
• высокий уровень звукоизоляции;
• стойкость к повышенной влажности;
• встроенная или наружная установка на стены даже с минимальными несущими способностями;
• лёгкость очистки от любых видов загрязнений;
• срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

• круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
• выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
• не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

• высокая сложность монтажа;
• невозможность крепления к стенам с малой несущей способностью;
• снижение коррозионной стойкости при повреждении защитного покрытия;
• высокий уровень шума и вибраций;
• стоимость выше, чем у каналов из других материалов.

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

• лёгкость конструкции;
• повышенная огнестойкость и оптимальная влагостойкость;
• простота обработки.

Недостатками являются:

• хрупкость, существенно усложняющая транспортировку и монтаж;
• низкий уровень шумоизоляции;
• высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
• неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

• натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
• простота обработки, монтажа;
• хорошая шумоизоляция;
• высокая прочность.

Недостатки деревянных конструкций:

• низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
• при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
• повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
• нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

1. составить схему магистрали с точными размерами;
2. подбирать форму короба: прямоугольную или круглую;
3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Рекомендуем ознакомиться: Выбор очистителя воздуха для квартиры

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

• Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
• Небольшой уровень шума при работе.
• Способность быстро и в нужном объеме удалять посторонние запахи.

Прочие правила использования канализационных труб

При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.

Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети

Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой

Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.

Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

• Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
• Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

Расчет минимального размера

Главное правило при выборе размера: ширина сечения выходного раструба на вытяжке должна совпадать с параметрами трубы. При неподходящих габаритах вытяжка будет работать неэффективно и быстро износится. Скорость движения воздуха в системе должна быть больше 3 м/с.

Рассчитывают площадь сечения изделия по следующей формуле: S = 0,9 x L, где S — диаметр трубы, а L — скорость движения воздуха.

Стандартный диаметр вентканала — от 100 до 160 мм. По требованиям СНиП, на каждого жильца в помещении площадью более 20 м2 в час требуется от 30 м3 чистого воздуха. Если площадь комнаты меньше 20 м2, при расчете учитывают по 3 м3 воздуха в час на каждый 1 м2 комнаты. Если нет системы естественной вентиляции, полученное значение увеличивают вдвое.

Толщину стенки воздуховода рассчитывают, исходя из требований к прочности элемента (не меньше 0,5 мм).

Выводы и полезное видео по теме

С ошибками в сооружении вытяжки из канализационных труб и способами исправления недостатков ознакомит следующий ролик:

Эффективная вентиляция в частном доме из канализационных труб – вполне реальный вариант. Достоинства и недостатки таких систем мало чем отличаются от специализированных, о чем свидетельствуют эксплуатационные характеристики. Однако сделать из них можно только гравитационный тип.

Упомянуть стоит габариты. Все крепежные и соединительные фитинги, отводы и повороты, будут в 2 раза больше, чем у вентиляционных конкурентов. Внешний вид тоже не на высоте

Выводы сделаны, а дальше решать вам, что более важно, итоговая стоимость продукта или компактность и внешний вид

Собственным опытом в устройстве вентиляции из канализационных полимерных труб вы сможете поделиться в расположенном ниже блоке. Пишите, комментарии, пожалуйста, задавайте вопросы, размещайте фотоснимки по теме статьи. не исключено, что ваши рекомендации очень пригодятся посетителям сайта.
