Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Труба бесшовная: описание и особенности

Бесшовная труба стальная относится к абсолютно цельным изделиям металлопроката – по всей своей длине не имеет никаких соединений. Сегодня на рынке в изобилии присутствует различная трубная продукция, но этот вид в определенных случаях остается незаменимым, что вынуждает предприятия сделать на него заказ и купить.

В зависимости от способа производства, это изделие проката бывает двух типов:

• Горячедеформированным (ГОСТ 8732-78);
• Холоднодеформированным (ГОСТ 8734-75).

Бесшовная труба бывает только круглая, искать другой формы не стоит – не выпускается.

Государственным стандартом продукция классифицируется по размерам. Сортамент включает:

• Горячетянутые: диаметр сечения в диапазоне 25-550 мм, толщина стенки – 2,5-75 мм, немерной длины 4-12 м;
• Холоднотянутые имеют параметры: диаметр 5-250 мм, толщина стенки – 0,3-24 мм, длина составляет 4,5-9 м.

В зависимости от толщины стенок трубы делятся на 4 группы, определяются отношением внешнего диаметра к толщине стенок:

• особо тонкостенные – отношение более 40;
• тонкостенные – 12,5-40;
• толстостенные – 6-12,5;
• особо толстостенные – менее 6.

Изделия с диаметром 20 мм и менее, исходя из толщины стенки могут распределяться по двум категориям: толщина стенки менее 1,5 мм – тонкостенные, менее 0,5 – особо тонкостенные.

В большинстве случаев бесшовные стальные трубы классифицируются по длине. Изготавливаются:

• Мерными – только по согласованию с заказчиком;
• Немерными;
• Кратными определенной мерной длине.

Марка стали – еще один параметр по которому производится классификация бесшовных труб.

В нефтяной и химической отраслях, где к трубному металлопрокату предъявляются особые требования используют специальные изделия – крекинговые. В свою очередь они делятся на два типа:

• Печные – служат нагревательным элементом в трубчатых печах;
• Коммуникационные – происходит перекачка горячих нефтепродуктов.

Изготавливаются по ГОСТ 550-75, из стали марок: 10Г2, 12МХ, 15Х5, 15Х5М, 15Х5ВФ, 12Х8ВФ.

Благодаря технологии изготовления, высокому качеству материалов продукция:

• без окисления выдерживает температурный режим более 5000 °С;
• применяется для проведения крекинга, допустимое давление: низкое до 0,6 Мпа, высокое – до 7 МПа;
• обладает высокой прочностью, устойчивостью к ударным нагрузкам.

Трубы котельные или котловые производятся по ТУ 14-3Р-55-2001 задействованы в изготовлении и ремонте паровых газовых котлов, где требуется повышенная прочность в связи с высокими температурами, давлением воды, пара. Выпускаются диаметром от 10 до 530 мм, толщина стенок находится в диапазоне 2-90 мм, длиной от 4 до 12 метров. Для изготовления используют сталь марок: ст20, 15ГС, 15ХМ, 12Х1МФ, 15Х1М1Ф и другие.

Предназначенные для котельных установок, а также трубопроводов низкого и высокого давления бесшовные изделия изготавливаются по ТУ 14-3-190-04 горяче- и холоднодеформированным способом. Материал – углеродистая сталь с нормированными свойствами марок 10, 20 и 20 ВП. Маркируются продольной полоской, цвет зависит от марки стали. Выдерживают высокие нагрузки, эксплуатацию при повышенной влажности, в условиях резкого перепада температур. Допускается:

• Предельное давление пара (горячей воды) 6,4 Мпа;
• Предельная температура – 4000 °С.

При изготовлении труб стальных бесшовных горячекатаных толстостенных для машиностроения используются ТУ 14-ЗР-51-2001. Материал – стали марок ст20, ст35, ст45, 40Х, 09Г2С. Изделие применяют при производстве деталей и узлов способом механической обработки для автомобильной, нефтяной, буровой и других отраслей. Выпускаются длиной от 1,5 до 11,5 метров.

Изделия из литого слитка (ТУ 14-3р-50-01) выпускаются длиной 4-11,9 метра, используются при производстве корпусов электрических моторов, роликов для рольгангов и прочих подобных изделий. Бывают двух групп:

• Нормируются механические свойства;
• Нормируются механические и химические свойства.

Если толщина стенок изделия составляет 30 мм и более, то нормирование механических свойств отсутствует, но производится проверка на наличие дефектов – допустимы небольшие вмятины, следы от зачистки. Материал изготовления – стали марок ст10, ст20, ст35, ст45, 40Х, 38ХА.

№5. Трубы для газопровода из полиэтилена низкого давления (ПНД)

Трубы из ПНД в последнее время пользуются не меньшим спросом, чем стальные. Необходимо отметить сразу, что словосочетание «низкое давление», которое фигурирует в названии материала, относится к особенностям производства труб, а не к условиям эксплуатации газопровода. Есть полиэтиленовые трубы, которые выдерживают давление до 1,2 МПа. Что же заставляет нас отказываться от проверенного варианта со стальными трубами и использовать полимерные? Ответ на этот вопрос кроется в преимуществах материала.

Основные плюсы полиэтиленовых газовых труб:

• небольшой вес;
• быстрый и более простой монтаж без использования сложного дорогостоящего оборудования, требующего наличия особых навыков;
• прочность, пластичность и гибкость позволяют достаточно просто обходить возможные препятствия на пути газопровода. Максимально допустимый радиус изгиба – 25 радиусов трубы. Гибкость позволяет трубопроводу оставаться целостным при небольших подвижках грунта;
• возможность выдерживать давление до 1,2 МПа, так что такие трубы могут использоваться практически на всех участках газопровода;
• устойчивость к коррозии, способность выдерживать воздействие агрессивных веществ;
• высокая пропускная способность, так как внутренняя поверхность трубы гладкая. При таком же диаметре, как у стальной трубы, полиэтиленовая будет иметь пропускную способность примерно на 30% выше;
• трубы из ПНД выпускают большой длины, что позволяет обойтись меньшим количеством соединений, за счет чего достигается целостность и надежность конструкции;
• полимерные материалы не проводят блуждающий ток;
• невысокая стоимость, если сравнивать со стальными или медными аналогами;
• долговечность не менее 50 лет, а при соблюдении всех условий до 80-90 лет.

Минусы также есть:

• полиэтиленовые трубы нельзя использовать в районах, где температура опускается ниже -450С. Такой газопровод располагают на глубине не менее 1 м, при зимних температурах в -400С глубина увеличивается до 1,4 м, а в некоторых случаях прокладка труб из ПНД и вовсе невозможна. При низких температурах эксплуатационные качества могут ухудшаться, а долговечность – снижаться;
• не подходят трубы также для сейсмически активных районов;
• давление более 1,2 МПа трубы из ПНД не выдержит – тут поможет только толстостенная сталь;
• чувствительность к ультрафиолетовым лучам не позволяет осуществлять надземную прокладку – полиэтиленовые трубы подходят только для монтажа под землей;
• из-за повышенного уровня горючести полиэтилена такие трубы не рекомендуют использовать в помещениях. Уже при +800С материал имеет свойство деформироваться и разрушаться;
• трубы из ПНД не подходят для прокладки газопровода в коллекторах и тоннелях. В таких местах используют стальной аналог;
• при пересечении газопровода с автодорогами и прочими коммуникациями трубы необходимо прятать в металлический футляр.

Для монтажа газопровода внутри помещения полиэтиленовые трубы лучше не использовать, а вот для подземной прокладки они применяются все чаще.

Для производства труб используются специальные трубные марки полиэтилена:

• ПЭ 80 – трубы черного цвета с желтыми вставками, выдерживают давление до 0,3-0,6 МПа;

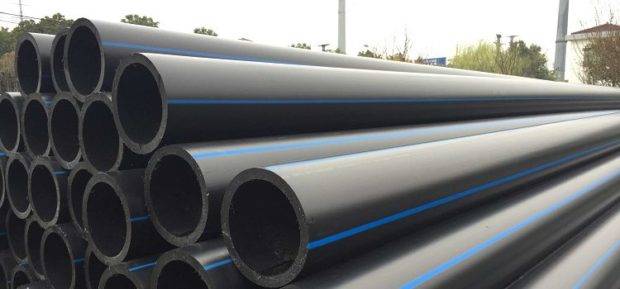

• ПЭ 100 – трубы с голубой полоской, выдерживают давление до 1,2 МПа. При их монтаже прилагаются более серьезные усилия, так как материал приходится нагревать до более высоких температур, зато качество соединения в этом случае на высоте.

Диаметр труб из ПНД может колебаться от 20 до 630 мм и более, используются даже трубы с диаметром 1200 мм. При выборе в расчет также стоит принимать такой показатель, как SDR – это отношение диаметра к толщине стенки. Чем это значение меньше, тем толще стенки и тем более прочное перед нами изделие. SDR колеблется от 9 до 26.

Соединение полиэтиленовых труб выполняется одним из следующих способов:

• сварка встык. Края отдельных элементов разогреваются специальным паяльником до достижения вязкой консистенции, которая позволяет спокойно соединить две трубы в одну;
• электромуфтовая сварка предполагает монтаж краев трубы в специальную муфту, к которой подается напряжение, за счет которого происходит нагрев и соединение двух отрезков. Такое соединение получается более прочным, чем сама труба и выдерживает давление в 16 МПа.

При индивидуальном подключении к сети будет достаточно сварки встык, а если проходит, например, газификация целого района, то лучше использовать электромуфтовую сварку – она более надежная и герметичная.

Для соединения участка стального и полиэтиленового газопровода используют специальные элементы, одна сторона которого приваривается к стали, а вторая – к полиэтилену.

Основная классификация газопроводов

Категория газопровода, зависящая от величины давления газа, является одним из важнейших критериев, которые оказывают существенное влияние на выбор материала труб.

Выделяют 5 основных категорий газовой сети:

1. I-А — конструкция с наивысшим давлением, превосходящим 1,2 МПа. Диаметр трубы 1000-1200 мм, назначение — подсоединение тепловых станций, турбин и паровых установок.
2. I — система с высоким давлением, находящимся в пределах 0,6-1,2 МПа. Ее назначение — транспортировка газа и обустройство пунктов газораспределения.
3. II — давление ниже, чем в предыдущей категории, но все же считается высоким. Оно колеблется в диапазоне 300-600 кПа. Диаметр трубы 500-1000 мм, назначение газопровода — доставка газа из газораспределителей к объектам промышленности, домам жилого и социально-бытового назначения.
4. III — конструкция среднего давления с показателями в 5-300 кПа. Допускается применение труб диаметром 300-500 мм. Ее назначение — транспортировка газа из магистрали к газораспределительным пунктам, которые располагаются у жилых домов.
5. IV — система с минимальным давлением (менее 5 кПа). Диаметр трубы не превышает 300 мм, назначение — доставка газа от вводного газопровода в жилые дома и непосредственно к конечным приборам газопотребления.

Помимо категории газопровода и величины давления, немаловажное влияние на выбор труб оказывают особенности их прокладки и условия эксплуатации — внешняя или внутренняя укладка, наземная или подземная. Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов

Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов.

Наземный или воздушный газопровод отличается простотой проведения монтажных работ по его созданию, но для надежной эксплуатации требуется дополнительный уход

Для обеспечения стабильной о долговечной работы газопровода, нужно еще на этапе подготовительных и проектировочных работ учесть особенности монтажа и эксплуатации, выполнить все анализы, которые предписывают нормы газификации.

Нормы для газовых труб в квартире

Перед тем, как приступить к разработке плана по установке газопровода в квартире или доме, следует уточнить, при каких обстоятельствах он будет использоваться. Например, на кухне, как обязательное средство для работы газовой плиты, колонки или же в котельной для обеспечения дома теплом. К газопроводам в квартире предъявляются особые требования.

Подвод газа к колонке или плите производится с учетом некоторых требований

Соблюдение данных эксплуатационных и монтажных норм для газовых труб на кухне гарантирует безопасность и комфорт использования газопровода:

1. Не допускается монтаж газовых труб в жилых комнатах, а также прокладка газопровода в шахтах вентиляции.
2. Газовая тонкостенная труба не должна пересекаться с оконными и дверными проёмами.
3. Запрещено прокладывать трубы в труднодоступных местах, например, за декоративной стенной обшивкой (за исключением конструкций, легко поддающихся демонтажу). К газовой системе всегда должен быть быстрый доступ на случай поломки.
4. Расстояние трубы от пола не должно быть меньшим, чем 2 м.
5. Длина гибких сегментов коммуникаций, если используется тонкостенная труба, не может превышать 3 м. Также важна плотность соединения фрагментов сети.
6. Установка газовых коммуникаций возможна в помещениях с высотой потолков, составляющей не мене 2,2 м. Помещение должно быть хорошо вентилируемым.
7. Вентиляция на кухне, если там прокладывается газопровод, не может быть смежной с комнатами и другими жилыми помещениями.
8. Потолок и стены, находящиеся вблизи газовой системы, покрываются слоем невоспламеняющейся штукатурки. Если стена на кухне не оштукатурена, она изолируется от газовых коммуникаций (в особенности от газовой колонки) листом из металла толщиной от 3мм.

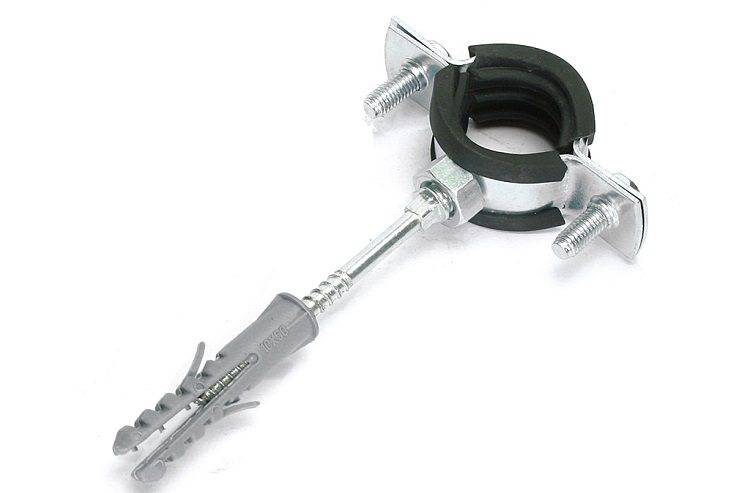

Следует позаботиться о надежном креплении газовых труб — хомутах с резиновой прокладкой

Некоторые правила касаются также установки труб для газовой колонки в квартире. Газовые колонки монтируются с вытяжной трубой – дымоотводом. Гибкая алюминиевая гофтротруба использоваться в качестве дымоотвода не может, монтаж вытяжных труб колонки осуществляется только с помощью стальных или оцинкованных изделий.

Монтаж тонкостенных газовых труб на кухне также имеет особенности:

• перед началом работ следует убедиться, что основной газовый кран перекрыт;
• если производится перенос газовой трубы в кухне, осуществляется продувка газопровода. Это позволяет избавиться от остатков газа в системе;
• стоит позаботиться о креплении газовой трубы к стене. Крепление делается с помощью специальных хомутов и скоб. Какое именно крепление будет использоваться, зависит от диаметра труб и их протяженности;
• если вблизи труб газопровода проходят электрические кабели, то расстояние между этими коммуникациями должно составлять не менее 25 см. А расстояние между газовой системой и электрическим распределительным щитом должно быть от 50 см;
• нежелательно располагать вблизи планируемой газопроводной системы охладительное оборудование на кухне: холодильники, морозильные камеры. Наличие газовой трубы за холодильником может стать причиной перегревания его радиатора, и, как следствие, неисправности оборудования;
• также не рекомендуется монтировать тонкостенные стальные газовые трубы слишком близко к нагревательным приборам и непосредственно к газовой плите, за стенкой газовой колонки;
• газовые трубы на кухне не могут быть проложены по полу, под раковинами, вблизи посудомоечных машин. Замаскировать газовую трубу можно и другими, безопасными методами;
• ремонтные работы желательно проводить без использования искусственного освещения, в постоянно проветриваемом помещении.

Производить монтаж газовых труб следует с соблюдением определенных правил

Указанные нормативы актуальны как для уже существующих газовых систем, так и для только устанавливаемых или подвергаемых переносу газовых труб.

Как подобрать трубы для газа на даче: правильный выбор металлопластиковые.

Газопровод для быта: какие нужны трубы для газа?

Бытовой газопровод устанавливают естественно внутри здания и помещения. Его основная задача через счетчик расхода передавать газ ко всей технике, которая требует газоснабжения (начиная от плиты, заканчивая камином и конвектором).

Трубопровод состоит из деталей:

• трубы шланги;
• фитинги (иными словами соединяющие элементы).

К составляющим трубопровода агрегатное состояние энергоносителя и его физические возможности предполагают ряд некоторых задач:

1. Загерметизировать газовые соединяющие элементы и трубы. Протечка газа привет только самым неприятным последствиям.
2. Газопровод и его составляющие должны быть наделены высокой прочностью, что выдерживать давление от 1.5 -2.5 мПа. Но сам газопровод имеет всего лишь 0,3 мПа давления внутри. Таким образом, фитинг, стык и труба за короткий срок должны быть готовы к большому давлению.
3. Сама труба должна создаваться при помощи коррозиестойкого материала и иметь составе антикоррозийные компоненты. Но защищать от коррозии ее внутреннюю часть не стоит, поскольку природный газ не окисляет подобные конструкции.

Важно! Весь процесс подключения газа к плите, котлу, конвектору и т.д. стоит совершать только при помощи профессионалов

Но особое внимание рекомендуется уделять к местам, приближенным к точке потребления, в рамках безопасности, несколько раз проверять прочность

Все трубы для газа нуждаются в оценке и систематизации, также и фитинги бывают разных видов в зависимости от диаметра и изготавливаемого материала, поэтому предоставляем перечень разновидностей изделий.

Трубы для газа и фитинги из стали

Изделия, выполненные из стали не зря так часто используются в строительстве газопроводов, так как они отличаются чрезвычайной прочностью и надежностью. И при установке бытового газопровода можно применять и сваренныетрубы и бесшовный прокат, вне зависимости от горячекатаного и холоднокатаного способа изготовления.

Что касается внутреннего диаметра газовых труб, то он не больше ½ дюйма. Газообразная среда не вязкая, и все угловые сопряжения и врезки в ней стыкуют под углом в 90 градусов.

Для резьбового и сварного монтажа и рассчитаны фитинги. Сварочный монтаж при этом подразумевает создание кольцевого шва, который за счет газовой пайки прикладывают в раскрой стыка между трубой и соединяющим элементом.

К этому виду сварки допускаются не все сварщики, а только специалисты, которые имеют навыки работы с высоким давлением в системе.

Только этот монтаж способен обыгрывать стыки, врезки и угловые сопряжения, на протяженных участках газоопровода. Но фитинги и соединительные элементы конкретных приборов потребления только разъемные.

А что касается разъемного монтажа, то он происходит в такой последовательности:

• Нарезка сгона, на который крепят контргайку и фитинг с резьбой внутри.
• Место стыка укрепляют полимерной лентой и снова таким контргайкой.

С такой же последовательностью монтируют резьбовые соединяющие элементы для газопроводов, прикрепляя на резьбовой отвод прибора потребления газа.

Важно! Когда вся газопроводная система будет готова, она окрашивается в желтый цвет. Для определения цвета на производстве ставят метку колера, который необходимо использовать

Но также можно оставить ее на том же месте, а их покрасить в любой другой цвет.

Трубы для газа и фитинги из полимера

Всякого рода детали и составляющие для газопровода из полимера очень просто режутся и способны выдержать большое давление. Они бесшовные и для монтировки необходим обычный паяльник и соединяющие элементы.

Отличительными качествами являются коррозиестойкость, прочность для подземных газопроводов и надежность для магистральных со средним и высоким давлением.

Полимерные металлические фитинги и резиновые шланги

Используют в цепочке газопровода для подключения к приборам потребления. Естественно до определенного расстояния подводится труба, но к самому прибору и штуцеру подключают резиновый шланг через вентиль.

Газовый шланг продается в комплектации с подготовленными соединяющими элементами (с внутренней и внешней резьбой). Исходя их этого, монтаж шлага происходит крайне быстро и безошибочно.

В монтаже необходимо использовать полимерную ленту ФУМ для того, чтоб вкрутить соединяющий элемент в вентиль. А после этого фитинг одевают на штуцер прибора потребления, также с полимерной лентой.

Если так произошло, что выбранные вами соединяющие элементы не подходят для газовых шлангов, то исправить эту проблему смогут переходники (втулка и штуцер) с двумя видами резьбы. Стоит только понимать, что всякого рода переходники уменьшают прочность самой конструкции и могут возникнуть протекания газа.

Когда лучше использовать полиэтиленовые трубы?

Если планируется уложить газопровод в грунт, то в этом случае не обойтись без полиэтиленовых труб. Стальные трубы в данном случае – не самый лучший вариант, так как, уложенные в землю, они оказываются уязвимыми для коррозийных процессов.

В теории для выполнения газовой подводки можно использовать как сшитый, так и обычный полиэтилен. Тем не менее, сшитый полиэтилен практически не используется, так как нет выгоды от того, что он более прочен и термоустойчив. А вот цена его выше, если сравнивать его с обычным полиэтиленом низкого давления.

В магазине определить трубы из полиэтилена, которые можно использовать для подводки газа, достаточно просто. По всей их длине наносится жёлтая линия.

Стоит отметить, что на газовых подводках не используются компрессионные фитинги из полиэтилена. Их механическая прочность ограничена, а полностью исключать вероятность того, что на газовую трубу не будут оказываться никакие внешние воздействия, не стоит.

Не подойдут и гильзовые соединения, для выполнения которых используются либо уплотнители из резины, либо клей. Чаще всего подобный способ применяют, когда необходимо соединить ПВХ-трубы, предназначенные для канализации. Для газа они не подойдут, поскольку не гарантируют полную герметичность.

Остаётся лишь использовать три вида фитингов:

• латунные, которые обеспечивают и герметичность, и механическую прочность;
• фитинги под сварку, которые соединяются паяльником на низких температурах (рекомендуется установить температуру в 240 градусов Цельсия);
• электросварные, на которые уже нанесены спирали, предназначенные для оплавки контактных поверхностей. Они дорогие, но могут гарантировать соединение высокого качества.

Нормы монтажа

Нормы и правила монтажа газовой трубы на кухне таковы:

1. Перед работами перекрывается главный вентиль.
2. Продувается газопровод, если труба переносится.
3. Обеспечиваются крепежи трубы к стене. Это особые хомуты и скобы.

1. Если около труб есть электрокабели, то минимальная дистанция здесь должна достигать 25 см. А газовая техника удаляется от электрического щитка на 50 см.
2. Недопустимо расположение около охлаждающей аппаратуры. В этом вопросе часто хозяева допускают промахи. Можно ли ставить холодильник у газовой трубы? Нельзя. Так радиатор холодильника может быстро перегреться, и сам аппарат станет неисправным.
3. Минимальное расстояние от газовой трубы до плиты формируется следующим образом: ответвление к ней идёт только на линии соединительного штуцера. Отключающий вентиль ставится в 150 см от пола и в 20 см от боковой стороны плиты. Монтаж плиты происходит с использованием термоустойчивого гибкого рукава.
4. Работы следует проводить в помещении со стабильной вентиляцией и в условиях естественного освещения.
5. Минимальная высота потолков – 220 см.
6. Плиту и противоположную стену должны отделять минимум 100 см.
7. Поверхности около труб и плиты покрывают огнестойким материалом – штукатуркой.
8. Трубы разводятся так, чтобы плита находилась от стен в 7-8 см.
9. Плита эксплуатируется только на кухне, имеющей ограждение от коридора: стену или перегородку и дверь.
10. Высота газовой трубы от пола – минимум 2 м.

Ещё одним важным аспектом является максимальная длина сертифицированных газовых шлангов. В России она не имеет ограничений. В Европе это 2 м. У нас могут быть изделия от 2 до 10 м и больше. Всё зависит от задач хозяев и рабочих условий.

Применение в системах газоснабжения

ПНД трубы широко применяются для прокладки газовых магистралей. Несмотря на высокое качество полиэтиленового полотна, из которого изготавливаются трубопроводы, и особого способа их изготовления, о повсеместном применении изделий речь не идет.

К газовым коммуникациям применяются повышенные требования. Это связано с той разрушительной способностью, которую несет в себе газовоздушная смесь. Высокий уровень взрывоопасности требует серьезных мер безопасности.

На различных участках газоснабжения условия эксплуатации различны. Полиэтиленовые трубы низкого давления прекрасно подходят для прокладки под землей. В закрытом варианте они не подвергаются воздействию ультрафиолетовых лучей, которые разрушают структуру ПНД и деформации материала. По этой причине прокладка газовых труб в открытых местах, например улица или внутри помещения, невозможна.

Существует и еще одно серьезное ограничение по их прокладке. В соответствии со строительными нормами ПНД 1-ой и 2-ой категории запрещено монтировать в местах, где необходимо делать переходы через имеющиеся препятствия. В таких ситуациях следует использовать металлические трубы. Сварные швы обеспечивают необходимую прочность и дают гарантию отсутствия утечек.

Где и как монтируются полимеры

Какие полимеры разрешены

Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Полипропиленовые газовые трубы.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал. Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.
