Противодымная вентиляция в общественных зданиях
Отдельно и под пристальным вниманием устанавливается противодымная вентиляция общественных зданий (так называемая аварийная система очистки воздуха). Ее проектирование проводится в соответствии со СНиП 2.08.02-89
В процессе монтажа применяют транзитные воздуховоды из огнеупорного и взрывозащищенного материала. Они разделены на секторы, которые обеспечивают быструю замену воздуха в задымленном помещении, а также увеличивают время эвакуации.
Противодымное вентилирование отвечает за то, чтобы продукты горения не попали в чистые помещения и коридоры, по которым проложен путь выхода из здания в чрезвычайных ситуациях. Косвенно наличие аварийной системы способствует работе пожарных служб и дальнейшей локализации очага возгорания. Допускается только совместное использование приточной и вытяжной частей противодымного вентилирования.
8.4 Вентиляция помещения теплогенератора
8.4.1. В случаях, когда в доме установлен теплогенератор с забором воздуха на горение топлива из помещений дома, вентиляционная система должна обеспечивать помещение теплогенератора дополнительным приточным воздухом.
8.4.2. В помещение теплогенератора мощностью более 30 кВт воздух для горения должен подаваться только снаружи.
8.4.3. Помещения, в которых устанавливаются теплогенераторы, должны иметь вытяжные вентиляционные решетки. Для дополнительного притока воздуха следует предусматривать в нижней части двери решетку или зазор между дверью и полом с живым сечением не менее 0,02 м2.
Вентилирование ремонтного цеха
Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.
Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.
Как рассчитать приточно-вытяжную вентиляцию
Первым делом при проекте приточно-вытяжной вентиляции в промышленных местах определяется источник вредных или опасных веществ. Далее рассчитывается сколько воздуха необходимо отвести из помещения и воздушный приток для безопасной работы работников. В идеале, если на предприятии нет загрязнения среды, то необходимый поток воздуха рассчитывается:
Количество расхода воздуха на одного человека регулируется санитарными нормами и составляет: 60 м3/ч на одного человека– не проветриваемое помещение, 30 м3/ч – вентилируемое помещение.
Отдельные вещества имеют свои нормы концентрации на производстве. Для того, чтобы количество вредных веществ не превышало допустимые показатели, в производственные места подается чистый воздушный поток, который вычисляется по формуле:
Для создания правильного воздушного баланса, необходимо учитывать количество вредностей и локальных отсосов, чтобы точно рассчитать сколько должно поступить свежего воздуха.
Ключевые моменты требований
Среди всех ограничений особо важно санитарное направление, а также противопожарные требования к системам вентиляции. Их несоблюдение может привести к крайне печальным последствиям, и соответствие установленным параметрам контролируют строго
Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:
- объем приточных масс превышал вытягиваемые на 10-15%;
- воздух подавался в точки с наименьшим его загрязнением, а удалялся в первую очередь из мест с наибольшим;
- не происходило перегревание или переохлаждение людей в помещениях;
- уровень шумов, вибрации не был больше допустимого;
- показатели микроклимата (влажность, скорость движения аэромасс, температура) были на уровне норм.
Требования вентиляции складов, промышленно-производственных и бытовых объектов учитывают условия, в которых поддерживается уровень соответствия противопожарной безопасности. Для этого обслуживают клапаны, очищают систему от пыли, грязи, скопившихся отложений, которые могут воспламеняться, проверяют крепления. Чтобы вентсистема не стала причиной лавинообразного распространения пожара, ее нужно правильно монтировать и эксплуатировать.
Вентиляция операционной и реанимации
Вентиляция операционной и реанимационной комнат должна выполнять контроль за концентрацией микроорганизмов в воздухе. Система вентиляции в подобных помещениях обязательна, поэтому необходимо добиться её соответствия установленным нормам.
- В операционной, последовательно вентиляционной системе устанавливают систему фильтров. Это обеспечит не только подачу свежего воздуха, но и его качественную фильтрацию, которая позволит снизить уровень вредных микробов и бактерий.
- Обязательна система автоматики высокого уровня, а также вытяжки операционного блока, которые позволят поддерживать заданный микроклимат. Также монтируют устройства, позволяющие контролировать влажность воздуха и поддерживать температуру. В помещениях, где проводят серьёзные операции, могут быть установлены контроллеры скорости воздушного потока.
- Индикаторы, вовремя сообщающие пользователям об отказе отдельных элементов, нарушении параметров микроклимата в помещении, а также о засорении фильтров.
Отделение реанимации может обладать негативным фактором — перепадом давления. Во избежание подобного перепада, вентиляцией должен постоянно поддерживаться высокий напор воздуха.
Основные расчётные параметры
План цеха Исходные данные для проектирования предоставляются заказчиком. Как правило, составляется техническое задание с подробным описанием объекта и его мощностей.
Оно включает в себя:
- Геометрические размеры цеха или завода. Площади производственных и бытовых помещений, высоту перекрытий.
- Описание конструктивной части здания. Тип ограждающих конструкций, кровли, окон и других элементов.
- Специализация завода или цеха. Описание основ производственного процесса.
- Спецификации на оборудование, которое будет выделять тепло или пар. Его количество и точные места расположение с привязкой к осям здания.
- Количество сотрудников за одну рабочую смену, число и продолжительность смен.
- Ориентация рабочих мест с привязкой к осям здания.
Исходные данные ложатся в основу подробному проекту, состоящему из пояснительной записки и графической части.

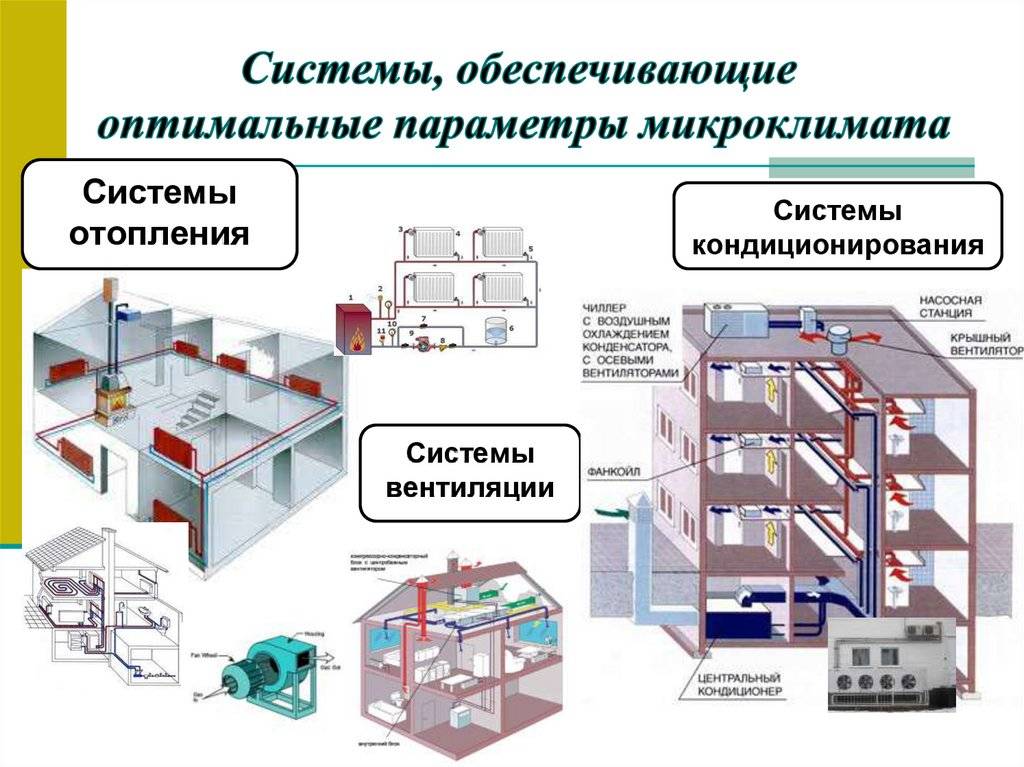

Разновидности вентиляционных систем
Вентиляция для помещений с газовым нагревательным оборудованием как и для прочих объектов бывает двух видов: естественная и принудительная. Устройство естественной и монтаж принудительной вентиляции разрешен и регламентирован действующими нормативными актами.
Естественная вентиляция котельных
Естественная вентиляция обеспечивает проветривание помещения с помощью разноформатных труб и заранее проделанных отверстий в стенах, потолке или на полу. Фактически естественная вентиляция работает благодаря перепадам давления.
Она допускает конструирование вертикальных и горизонтальных колен. В соответствие с требованиями СНиПов в системе могут быть горизонтальные участки длиной до 8 м, но лучше делать их длиной не более 2 м. При этом разрешено проектирование не более трех.
Конструирование больших горизонтальных участков вытяжной системы не является грубым нарушением, но скорость течения воздуха по ним достаточно мала, что затрудняет нормальную вентиляцию
Чаще всего вытяжные отверстия размещаются над котлом. Естественная вентиляция не предусматривает использование специальной нагнетающе-вытяжной аппаратуры.
Расчет воздухообмена для естественной вентиляции в котельной с газовым котлом производится достаточно просто: нужно прибавить 5 градусов для температур внешнего воздуха и 18 градусов – для внутреннего. Проверка работы вентиляции проводится при условии наличия указанной разницы температур.
При приемке естественной вытяжной системы производятся расчеты, позволяющие определить, будет ли она работать летом. Если нет, то придется проектировать принудительную вентиляцию, т.к. по нормативам вытяжка должна функционировать круглогодично.
Система принудительной вентиляции
Принудительная (искусственная) вентиляция представляет собой целую автоматизированную систему с вытяжным каналом и установкой вентиляторов и кондиционеров.
Мощность этой инженерной конструкции можно регулировать с помощью программ или механизмов (в зависимости от характеристик оборудования). Причем лучше спроектировать систему автоматического контроля, которая будет запускаться при включении котла и выключаться, когда топливо полностью прогорит.
Однако она полностью зависит от электроснабжения. При монтаже искусственной вытяжки рекомендуется устанавливать дополнительный генератор. Если есть такая возможность, лучше использовать комбинированную вытяжную систему, в которой автоматизированные устройства запускаются только тогда, когда естественная вентиляция не может справиться с воздухообменом.
Диаметр проточного отверстия в системах вентиляции
По стандартам естественная и искусственная вентиляции отличаются диаметром продушины (по-другому она называется приточным отверстием) для обеспечения нормальной тяги и нормативной скорости движения воздуха в вентканалах. Хотя диаметр также можно рассчитывать исходя из кубатуры помещения.
При выборе труб определенного диаметра для вентиляционных систем нужно учитывать эффект от решеток и информацию по расходу газа, которая указывается в паспорте газового оборудования
Для вентиляции естественного типа значение должно быть таким: 30 см2 площади сечения приточного отверстия на 1 кВт мощности газового котла. Для принудительной вентиляции газовой котельной по нормам площадь сечения может быть меньше – 8 см2.

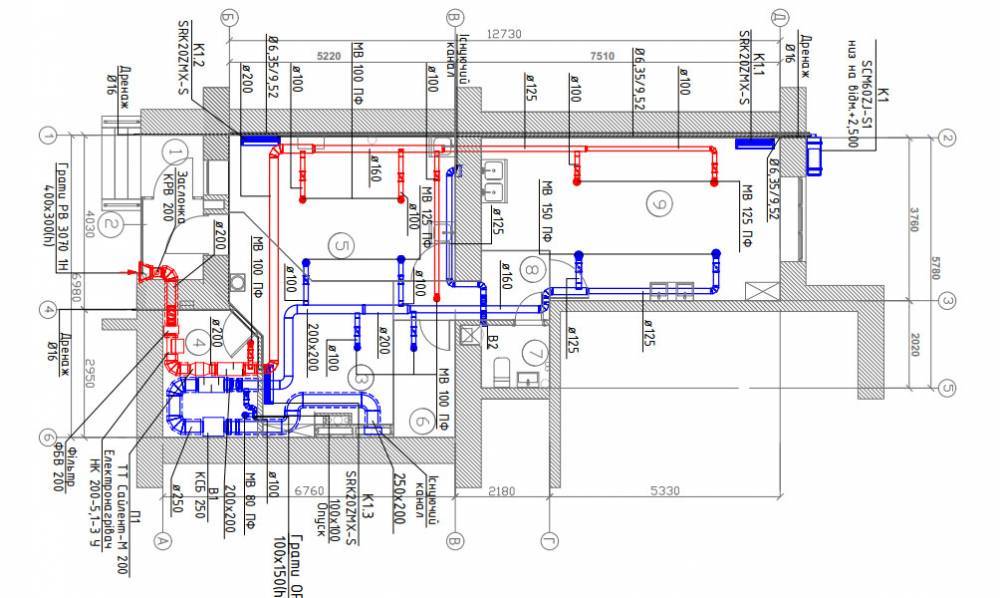

Правила составления проекта вентиляции
Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.
Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.
Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта
Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.
Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:
- способ распределения воздушных потоков в доме;
- тип вентиляции и вытяжных шахт;
- наличие фильтрационного оборудования.
Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал. Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений
Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома
Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома
На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.
Проектирование вентиляционных систем выполняют по такому плану:
- На начальном этапе составляют техническое задание.
- Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
- Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
- Дальше следует подготовка чертежа для утверждения заказчиком.
- Последний этап – окончательное оформление и сдача готовой схемы вентиляции.
Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.
Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.
В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.
Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.
При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:
- объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
- свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
- не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
- скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
- вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.
Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Устроенная вентиляция такого типа будет эффективно справляться с подачей свежего воздуха и фильтрацией внутреннего.
Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.
Проектируем по ГОСТу
Заданием на проектирование может стать подготовка вентиляционной системы абсолютно любого медицинского учреждения. При выполнении проекта следует руководствоваться:
- Общими требованиями по чистоте воздуха в лечебных учреждениях. ГОСТ Р 52539-2006.
- Организации лечебно-профилактических заведений и их санпин соответствует СП 60.13330.2012, СНиП 41-01-2003. Основные данные сразу по трём категориям: отоплению, вентиляции и кондиционированию.
В последнем СНиПе представлена вся необходимая информация: наличие числа коек, установка оборудования, а также представлены примеры расчета вентиляционной системы.
Принудительный воздухообмен
Механическое устройство используется для нагнетания и отвода воздуха, оно служит для организации воздухообмена с определенными параметрами. В отличие от естественных процессов воздухообмена, принудительный воздухообмен позволяет
- создавать высокое или низкое давление внутри здания
- изменять схемы и скорости воздушных потоков по мере необходимости
- Точное дозирование приточного и вытяжного воздуха
- их пропорции.
Все эти функции могут быть достигнуты только с помощью специальных пакетов оборудования, включающих в себя
- Рекуператоры (устройства для передачи тепловой энергии от извлеченного к свежему потоку)
- Воздуховоды и другие компоненты системы
- Оборудование для предварительного нагрева и фильтрации потока приточного воздуха
- Вытяжные воздушные фильтры (особенно для удаления частиц масла и жира)
- Сенсорные системы для мониторинга
- Осевые или радиальные (центробежные) вентиляторы
- блоки управления
В зависимости от мощности и конфигурации могут использоваться все возможные компоненты или только некоторые из них. Это определяется на этапе проектирования, когда рассчитываются необходимые объемы воздушного потока и выходы.
Существует множество разновидностей систем механической вентиляции, которые следует рассмотреть более подробно:
У вентиляционных установок одна задача: подавать в помещения стандартное количество свежего воздуха. Это основная функция, к которой часто добавляются несколько дополнительных функций:
- очистка от пыли и механических частиц
- тщательная фильтрация микроскопических частиц и запахов
- проточный нагрев
Принцип работы вентиляционных установок основан на положительном давлении, которое выталкивает отработанный воздух через щели в окнах или дверях. Стеновые вентиляционные отверстия часто используются для естественной вентиляции для удаления избыточного объема. Они могут продемонстрировать достаточно высокую эффективность, это главное. Самое главное, чтобы отверстие не было забито мусором, сажей и другими отложениями.
Использование приточных систем рекомендуется в помещениях с неприятными условиями – распространением неприятных запахов, пыли, дыма и других вредных компонентов. Избыточное давление препятствует проникновению воздушных потоков в помещение, надежно защищая его от всех вредных веществ, выделяющихся поблизости. Нередко приточная установка устанавливается только в одном помещении, чтобы перекрыть доступ нежелательных частиц или газов.
Принудительная вытяжка работает по принципу, противоположному принципу принудительной вентиляции. Вытяжное оборудование используется в помещениях, где есть прямые источники летучих компонентов, взвешенных частиц, дымовых газов или пыли. Активная вытяжка воздуха создает в помещении небольшое отрицательное давление, позволяя проникать обменным потокам из соседних или смежных помещений, коридоров и т.д. Такая система предотвращает распространение выделяемых загрязняющих веществ в окружающую здание среду, позволяя задерживать и утилизировать все нежелательные компоненты непосредственно у их источника.
Экстракционные системы состоят из:
- впускные устройства – зонты, щели, отверстия
- Иногда вытяжной воздух направляется в рекуператор для экономии тепловой энергии.
- вентиляторы (обычно центробежные с определенной мощностью и эффективностью)
- фильтры для удаления частиц масла или жира, вредной пыли и т.д.
Особенностью вытяжных систем является сложность вычислений. Необходимо учитывать множество нюансов, и для каждой точки происхождения вредных выбросов должен быть принят свой метод их извлечения. Необходимо соблюдать СНиП и СанПиН (санитарно-эпидемиологические правила и нормы), которые строго регламентируют дозы вытяжки для различных условий.
Каждая приточно-вытяжная система состоит из двух отдельных воздуховодов, приточного и вытяжного. Они лишь условно объединяются в рекуператоре, если таковой имеется в составе системы. Преимуществом этих устройств является их универсальность и компактность. Вам нужно только закрепить кронштейн на месте, подсоединить воздуховоды и установить выпускные или впускные решетки.
Особенностью этих устройств является то, что их можно использовать как вместе, так и по отдельности. Наиболее продвинутые комплекты могут быть запрограммированы на определенный период времени, в течение которого они независимо увеличивают или уменьшают мощность в одном или другом направлении. Это экономит ресурсы, продлевает срок службы вентиляторов, фильтров и воздуховодов и обеспечивает оптимальный климат при любых условиях.
Как рассчитывается производительность системы естественной вентиляции дома
Для того чтобы система была действительно продуктивной и эффективной, необходимо произвести расчет производительности вентиляции. Это регламентируется СНиП 41-01-2003, задающим довольно жесткие требования по количеству подаваемого воздуха в жилые и нежилые комнаты.
Расчет воздухообмена производится по двум параметрам: по людям и по кратности.
Согласно СНиПу, в расчете принимает участие то количество людей, которое длительное время находится в доме. То есть, основные жильцы, без учета гостей. Итак, в жилых помещениях расход воздуха должен соответствовать значению 60 м³/ч на человека. При этом, например, в спальне, показатель может быть занижен примерно вдвое. Ведь во время сна люди потребляют гораздо меньше кислорода.
Кратность – параметр, помогающий определить, сколько раз за час происходит полная смена воздуха в комнате. Благодаря правильно рассчитанной кратности, можно избежать застоя воздуха в помещении.
Специалисты рекомендуют рассчитывать воздухообмен по обоим параметрам и, получив определенные цифры, выбрать из них большее значение, которое и следует взять за основу. Рассчитав нужный воздухообмен для каждого отдельного помещения, а затем, сложив значения, получится сумма, соответствующая общей производительности системы вентиляции.
