Что такое тепловой насос для отопления частного дома? Как работает?
Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.
Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.
В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.
Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства
Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)
В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).
Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:
- Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
- Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
- При контакте с внешней средой хладагент закипает и испаряется.
- После этого хладагент в виде пара поступает в компрессор.
- Там он сжимается — благодаря этому серьёзно повышается его температура.
- После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
- Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
- Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
- В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.
Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.
Преимущества:
- Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
- Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
- Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).
Недостатки:
- Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
- Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.
Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)
Работа теплового насоса
Очень сложный на первый взгляд принцип работы тепловых насосов базируется на нескольких простых законах термодинамики и свойствах жидкостей и газов:
- Когда газ переходит в жидкое состояние (конденсация), выделяется тепло
- Когда жидкость переходит в газ (испарение), поглощается тепло
Большинство жидкостей могут закипать при достаточно высоких температурах, близких к 100 градусам. Но встречаются вещества и с достаточно низкими температурами кипения. У фреона она около 3-4 градусов. Превращаясь в газ, он легко сжимается и внутри емкости начинает расти температура.
Теоретически фреон можно сжимать до получения любых желаемых температур, но на практике ограничиваются 80-90 градусами, необходимыми для полноценной работы классической системы отопления.
Каждый сталкивается с тепловым насосом не один раз в день, когда проходит мимо холодильника. Однако в нем он работает в обратном направлении, забирая тепло продуктов и рассеивая в атмосферу.
Со встроенным ТЭНом
Часто во время производства изготовители дополнительно встраивают в теплонасосы электрические нагреватели. Это позволяет при необходимости переходить на альтернативный для термонасоса источник энергии — электричество.
Это объясняется следующими факторами. Выбор теплонасоса для отопительной системы производится с учетом разных параметров, в частности и особенностями климата конкретного региона. Причем является нецелесообразным монтировать оборудование с избыточной мощностью. Просто экстремальные заморозки случаются редко.
Как показала практика, самым экономным способом «добрать» в эти холодные дни требуемую мощность — это электроэнергия. Это дешевле, чем изначально монтировать насос повышенной мощности. Наличие электрического нагревателя позволяет исключить необходимость устанавливать более мощный насос, чем это необходимо.
Для хозяев грунтовых или водяных теплонасосов установленный ТЭН не является необходимостью. Совершенно по-другому происходит ситуация с воздушным оборудованием. При температуре -17C этот насос будет малопроизводительным. Установка дополнительного теплового генератора в этом случае целесообразна.

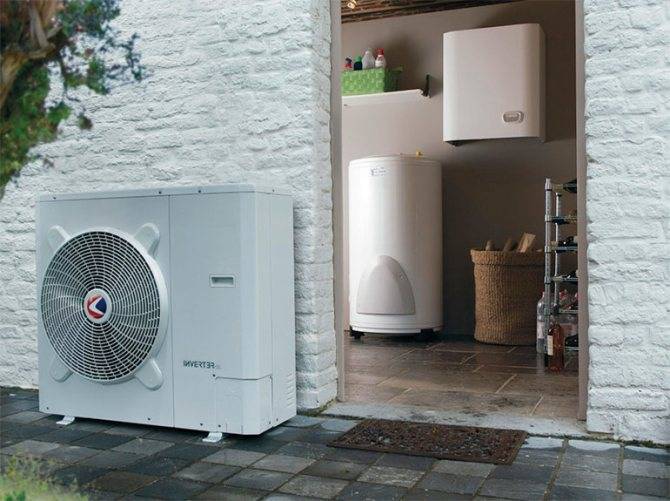

Как подобрать тепловой отопительный насос воздух-вода
Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:
- Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
- Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
- Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.
Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ
Как сделать расчет необходимой мощности ТН воздух-вода
Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:
- Подсчитывают общую отапливаемую площадь.
- Умножают полученную сумму на 0,7.
- Полученный результат будет соответствовать минимально необходимой мощности оборудования.
Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.
Производители тепловых насосов отопления воздух-вода
Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.
Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:
- Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
- Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
- Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
- Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.
Стоимость установки ТН воздух-вода
Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.
Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.
Насосное оборудование
Бытовые насосы и их виды
Уже более двух тысяч лет человечество использует насосное оборудование. За это время оно постоянно усовершенствовалось и приобрело множество модификаций, из которых можно выделить две основные группы:
- погружные;
- поверхностные.
Насосами откачивают воду из скважин, недр земли, колодцев, выгребных ям, увеличивают в гидравлических системах давление воды. Бытовые насосы могут быть с электрическим источником питания, с двигателем внутреннего сгорания или ручными.
Насосы в системах отопления
Самое главное достижение в использовании насосного оборудования – это возможность полностью исключить необходимость использования твёрдого топлива, газа и других покупаемых источников теплоты. В Европе владельцы своих домов стремятся к обустройству системы отопления, работающей за счёт природной энергии посредством тепловых насосов. Для отечественного рынка установка таких систем — новинка. Тепловые насосы могут быть частью интегрированных систем, обогревающих и охлаждающих помещения. Модифицируются ТН (тепловых насосов) в зависимости от источника энергии (вода, земля, воздух).
Устройство теплового насоса
Теплонасос – это холодильник, который переносит тепло изнутри наружу.
Такая система включает:
- тепловой насос;
- оборудование забора (геотермальные зонды, коллекторы);
- систему распределения тепла (радиаторы, тёплый пол, стены).
Тепловой насос состоит из:
- испарителя;
- конденсатора;
- расширительного клапана (расширительного вентиля, понижающего давление за счёт разжижения газа);
- компрессора (который сжижает газ и повышает давление).
Принцип действия
Общая модель показывает принцип работы системы. Чтобы проще понять весь процесс, будем исходить от простого к сложному. Сначала представим замкнутый контур с газом, приводимым в движение компрессором. Добавив расширительный клапан, в системе будет образовано две области: с повышенным и пониженным давлением. Будучи сжимаемым, газ нагревается, а при снижении давления – охлаждается. Причём наиболее высокая температура газа отмечается сразу при выходе из компрессора, а самая низкая температура газа в системе – в точке выхода из расширительного клапана. Добавив в систему два теплообменника, с одной стороны нагретый газ через теплообменник-конденсатор будет часть тепла отдавать потребителю, с другой – уже охлаждённый посредством теплообменника-испарителя будет поглощать тепло от внешнего источника. Эта модель обладает функциями теплового насоса.
Полноценный вид ТН представляет собой после подключения к источнику низкотемпературного тепла (геотермальным зондам) и системе отопления (радиаторам, тёплым полам и стенам).
В промежуточном контуре циркулирует охлаждающая жидкость (хладагент), температура кипения которого чуть выше -5 °С. В одной части цикла он представляет собой жидкость, а в другой – газ.
Обычно используется фреон. Первоначально он находится в жидком состоянии. По мере нагревания его температура поднимается. Нагреваясь, фреон превращается в газ с температурой около пяти градусов.
Далее по цепи газ поступает в компрессор, сжимающий его. В результате на выходе выделяется максимально возможное для установки количество тепла (от +35 до +60-65°С). После горячий газ поступает в конденсатор, где происходит передача тепла от теплоносителя контурам системы обогрева помещения.
Отдав большую часть тепловой энергии, газообразный фреон поступает в расширительный клапан. Проходя через этот вентиль, резко падает давление и температура, значения которых в точке выхода из клапана имеют наименьшие значения в цикле.
Затем движение повторяет круг.
Особенности тепловой системы воздух-вода
Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:
- экономит электричество;
- для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
- если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.
Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.
Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.
Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара
Специфика применения и работы
Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.
Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.
Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.
Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.
Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.
Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С
Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.
Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.
Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.
Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)
Принцип действия системы
Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.
Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.
Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.
Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.
На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления
Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.
Особенности монтажа устройства
Порядок подключения теплового насоса для бассейна зависит от особенностей конкретной модели. Поэтому перед началом работ следует внимательно изучить инструкцию изготовителя и точно соблюсти изложенные в ней требования и рекомендации. Обычно промышленные модели поставляются уже в собранном виде и с набором необходимых для установки комплектующих.
Схема функционирования теплового насоса, подключенного к бассейну:1 – Тепловой насос для бассейна2 – Дистанционное устройство управления3 – Чистая вода для бассейна4 – Циркуляционный насос5 – Байпас (обводной канал) и регулировочные клапаны6 – Труба подачи воды из бассейна7 – Фильтр
В ходе подключения понадобится установить пару труб, а также обеспечить электропитание. В систему обслуживания бассейна нагреватель устанавливают таким образом, чтобы он располагался после системы фильтрации и перед хлоратором.
Как показано на этой схеме, тепловой насос следует подключать после фильтра для воды, но перед устройством для ее хлорирования
Очень важно правильно выбрать место для установки оборудования. Обычно тепловой насос типа “воздух-вода” представляет собой агрегат внушительных размеров, напоминающий наружный блок сплит-системы кондиционера
Для установки воздушного теплового насоса необходимо выбрать достаточно просторное место, которое следует защитить от воздействия внешних факторов, например, с помощью навеса
Место для установки такого оборудования должно соответствовать следующим требованиям:
- хорошая вентиляция;
- отсутствие препятствия для передвижения воздушных масс;
- удаленность от открытого огня и других источников тепла;
- защита от воздействия внешних факторов окружающей среды: осадки, падающий сверху мусор и т.п.;
- доступность для технического обслуживания и необходимого ремонта.
Чаще всего тепловой насос устанавливают под навесом. Ради дополнительной защиты можно установить пару боковых стен, однако они никак не должны препятствовать воздушному потоку, который нагнетается вентиляторами.
Насос монтируют на металлической раме, основание должно быть строго горизонтальным. Это позволит минимизировать такие проблемы как вибрация и шум при работе прибора, а также защитит устройство от поломок.
Воздушный тепловой насос следует устанавливать на прочном и строго горизонтальном основании. Это позволит снизить вибрацию при его работе и уменьшить количество шума
При монтаже теплового насоса и подключении его к системе важно убедиться, что все его элементы чистые. Не помешает проверить и внутреннюю поверхность труб, с помощью которых осуществляется подключение
Все места соединения труб, по которым циркулирует вода, должны быть тщательно загерметизированы и проверены на наличие протечек. Чтобы вибрация от теплового насоса во время его работы не передавалась остальной системе, имеет смысл рассмотреть вариант подключения с использованием гибких шлангов.
Особого внимания потребует обеспечение электропитания теплового насоса. Оно должно полностью соответствовать правилам установки электрического оборудования с учетом всех требований пожарной безопасности.
Рядом с бассейном обычно сохраняется высокий уровень влажности, и вероятность контакта электрооборудования с водой существенно возрастает. Поэтому необходимо тщательно заизолировать все места электрических контактов, дополнительно защитив их от возможного контакта с влагой.
В схему подключения теплового насоса к электропитанию в обязательном порядке необходимо включить автоматические выключатели, которые снабжены датчиками, реагирующими на повышение температуры. Понадобятся также устройства защиты, которые предотвратят утечку тока.
Все токопроводящие узлы следует в обязательном порядке заземлить. Для подключения кабелей, как силовых, так и контрольных, понадобятся специальные клеммники. В инструкции производителя обычно указано необходимое сечение электрокабелей, через которые можно выполнять подключение оборудования к электропитанию.
Этих данных необходимо придерживаться. Сечение кабеля может быть больше рекомендованного, но никак не меньше.
Установка теплового насоса для подогрева воды в бассейне производится в соответствии с рекомендациями производителя. Обычно его устанавливают после системы очистки воды, но перед устройством хлорирования, если оно имеется
