Типы гидротехнических систем
Деление на типы зависит от месторасположения дождевого оборудования. Можно выделить три разновидности ливневой канализации, каждая из которых вполне подходит и для загородного участка:
- поверхностная;
- закрытая;
- смешанная.
Проще всего проложить поверхностную (или открытую) систему водоотвода. Она состоит из комплекта лотков и труб, установленных на кровле и стенах здания, а также по периметру территории. Все части системы соединены между собой и установлены под таким углом, чтобы вода стекала в нужном направлении. Пройдя лабиринт труб и лотков, стоки попадают в накопительный резервуар, септик, канаву или водоем. В связи с тем, что практически все части находятся в зоне обзора, большое значение имеет декоративное оформление оборудования. На строительном рынке можно найти комплекты различной формы, цвета и даже стиля. Прочнее и эластичнее стал материал изготовления, на смену тяжелым металлическим конструкциям пришли детали из легкого и недорогого полипропилена.
Частью дождевой канализации на даче является дренажная система, направляющая воду в сторону септика. Один из примеров устройства дренажа — лотки, установленные по краям тротуара
Система закрытого типа сложнее в монтаже, кроме того, перед ее установкой необходимо тщательно рассчитать количество компонентов, длину труб и желобов. Для расчетов важны такие параметры, как площадь водосбора, среднее количество осадков и даже скорость движения стоков. Из дождеприемников и желобов вода поступает в канализационные трубы, которые расположены под землей, затем в коллектор, а напоследок в конечный пункт – дренажную систему, пруд или специально вырытую канаву. Иногда для правильного движения стоков устанавливают насосное оборудование.
Расчет компонентов закрытой ливневой канализации следует произвести на подготовительном этапе, перед началом благоустройства придомовой территории, например, перед укладкой тротуарной плитки
Смешанную систему ливневки выбирают тогда, когда хотят сэкономить на установке закрытой канализации. Для маленьких дачных участков сложная закрытая система водоотведения не нужна, достаточно оборудования, обслуживающего дом и часть территории вокруг него. Как правило, это точки водозабора, желоба, водосточные трубы и накопительные емкости – классические компоненты наружного использования.
Подробнее про устройство ливневок смотрите на видео:
Разновидности ливневых канализаций
Предназначение этой системы – собирать попавшую с дождем или снегом воду и удалять ее за территорию участка или в особую емкость по отводным желобам или сети трубопровода. Убрать воду сможет любой водоотвод. Но профилактика и действенный способ очистки, будет эффективным только при учете особенностей защитной системы.
Поверхностная (открытая) канализация. Наиболее простая и дешевая система, ее используют в основном в небольших жилых и дачных домиках. Это система, состоящая из желобов, труб и лотков, закрепленных на стенах и кровле домов. Вода с их помощью перемещается точки водоотведения – поверхностные и дренажные канавы, расположенные по периметру участка или поглощается почвой. Эта система привлекает небольшой стоимостью, несложной очисткой засоров и простым монтажом. Но при значительных поступлениях влаги она справиться с ними не сможет.
Закрытая канализация. Верх системы набран из таких же желобов и труб. Но собранная влага поступает в канализационные трубы, проложенные под землей, в них дополнительно собираются сточные воды из дома. И только потом – стекают в дренажную систему. Для улучшения перемещения стоков иногда устанавливают насос. Эта конструкция хорошо удаляет с территории участка лишнюю влагу, без луж и остальных минусов открытых ливневок. Из недостатков называют высокую стоимость комплектующих системы. Для неопытного человека будет сложно подсчитать количества комплектующих, габаритов труб, установить требуемую глубину их монтажа, необходимый уклон системы и остальные тонкости.
Поэтому жилища, предназначенные для продолжительного проживания, лучше создавать смешанную канализационную систему. Это конструктивно упрощенная версия закрытой системы, но она сможет обслужить дачу или небольшой дом. При смешанной системе сложный лабиринт труб заменяет септик или накопительная емкость, куда стекают жидкость. Стоки в септике отстаивается, происходит максимально возможное очищение. Вода после этого поступает для использования в технических целях или для полива приусадебной территории. Кроме этого после качественной очистки сточные воды направляются в природные водоемы. Но вода для этого должна быть чистой на 97-98,% чтобы не загрязнять реки и озера (что может обойтись очень дорого).
Очистка ливневых канализаций с применением специальной техники
Метод, который описан выше, важен для ливневых стоков с небольшой производительностью, где трубы имеют диаметр не больше 200 мм.
При проведении аварийных или профилактических работ на больших участках канализационных стоков потребуется вмешательство специалистов и применение специальной техники.
Поскольку в колодцах и трубах происходит скопление до десятка кубометров различного вида мусора, вычистить их вручную не представляется возможным.
Почти в каждом городе имеются особые предприятия, которые обслуживают подземные коммуникации, у них в пользовании имеется несколько видов машин, которые специализируются на выполнении данных работ.

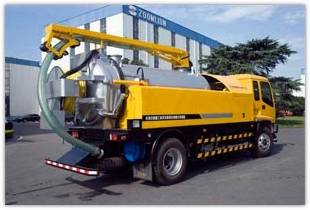

Чтобы качественно очистить заплывшие грязью и илом стоки, необходимы каналопромывочные машины и вакуумные илососные установки.
Такая техника обычно располагается на колесной базе мощных машин.
В современных установках зачастую объединены две функции – гидранты для проведения промывочных работ и установка откачивания вымытой грязи с надлежащим резервуаром.
Данная техника очень тяжелая и большая, и чтобы подобраться к точке обслуживания (коллектору или колодцу), необходимо на стадии проектирования ливневого стока предусмотреть подъезды к ним.
Следует использовать короткие рукава для подачи воды и забора грунта, поскольку так работа будет более эффективной.
При любой аварийной ситуации перед тем как вызвать специалистов необходимо как следует подготовить подъезды, во избежание буксования специальных автомобилей.
Для работы промывочной машины необходимо значительное количество воды. Если рядом не расположен гидрант, то нужно позаботиться о наличии ближайших точек водозабора.
Если трубы и колодцы сильно засорены, то возможно понадобится периодическое освобождение бункеров для ила от накопившейся в них грязи.
Если есть возможность, оборудуйте площадку недалеко от места, где проводятся работы, чтобы грязь, выкачанная из колодцев и стоков, высохла, и ее можно было бы, погрузив на обычные самосвалы, вывезти.
Чтобы предварительно оценить состояние подземных канализаций, профессионалы могут воспользоваться специальными телеметрическими аппаратами, которые дают возможность визуально увидеть степень загрязненности и степень повреждения труб.
Технология промывки

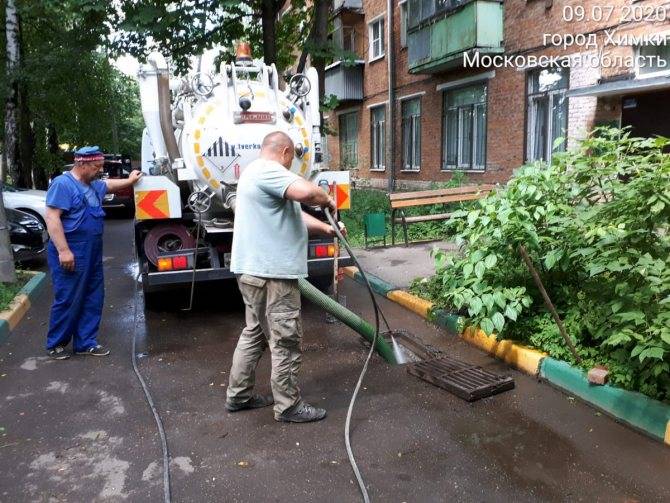

- Бригада на объект, который она обслуживает, приезжает с промывочной машиной, уже заполненной чистой водой.
- Специальный рукав высокого давления с насадкой вводят через коллектор в трубу с нижней ее части, углубляя его на 1-2 метра.
- Процесс промывки стоит начинать только после подачи водного напора около 180-260 бар. Отверстия на рукаве располагаются по кругу и направлены таким образом, что напором воды промывают стенки и создают реакцию, продвигая рукав по трубе вперед. Отложившийся ил вымывается водой и стекает в колодец.
- После того как рукав прошел весь участок, его сматывают, но при этом не прекращают подачу воды, чтобы можно было тщательно прочистить трубы.

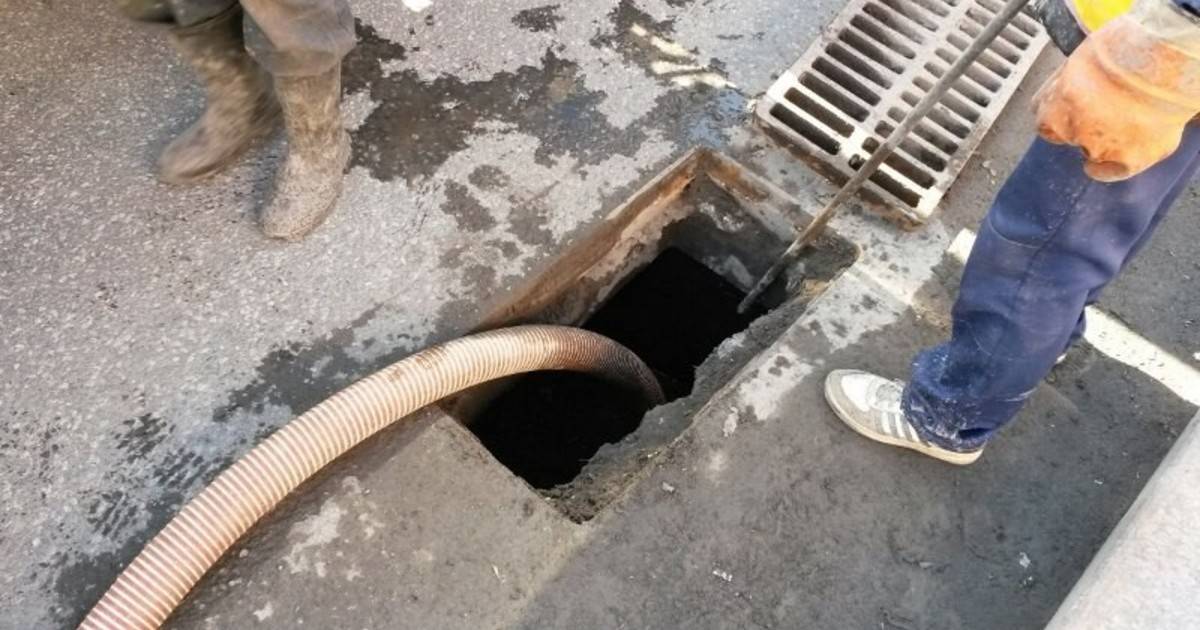

- Отложенная грязь, которая была вымыта, из колодца выкачивается с помощью специального насоса или же при небольшом ее количестве выбирается вручную.
В специальном отсеке машины откачанные загрязнения отделяются от воды, которую можно использовать для промывки труб повторно.
Если бункер илососа заполнен, его освобождают на специальном полигоне или на площадке, которая для этого предназначена.
Пневмоочистка
Нередко в случае, если имеются застарелые окаменевшие наслоения, с которыми не справляется обычная промывка, можно воспользоваться технологией пневмовзрыва.
Для этого необходимо ввести в область очистки специальные пневмопатроны, которые с помощью локальных импульсных гидроударов создают кратковременные изменения геометрии трубы, не оказывающие влияния на ее целостность, однако позволяют эффективно скалывать окаменевшие наслоения. Стоимость данной технологии достаточно высока, однако в некоторых случаях она является единственно возможной и доступной.
Когда необходима очистка
Бытовые потребители должны знать, что проблемы не всегда возникают внезапно. К примеру, очистка канализации требуется после попадания в нее нефтепродуктов или извести. Вторая распространённая причина – попадание в трубы ила. В этом случае нужно все откопать. Локальным ремонтом не обойтись. Неисправности часто возникают в силу ошибок самих владельцев участка или соседей. К примеру, неправильно проведенные земляные работы провоцируют попадание грунта в систему.
Чтобы ливневая канализация была эффективной, следует ее регулярно чистить
Геолого-географические особенности местности не стоит списывать со счетов. Если участок расположен вблизи возвышенности, то сильные дожди принесут немало ила и другой грязи.
Помимо этого, проблемы могут возникнуть в силу иных обстоятельств:
- Активность домашних питомцев;
- Проводимые поблизости строительно-монтажные работы;
- Если канализационная система участка соединена с общей, то поломка одной провоцирует цепную реакцию;
- Неправильно проведенная промывка;
- Частичный сдвиг фундамента строения.
Ливневая канализация закрытого и открытого типа может выйти из строя в силу множества причин
Чем раньше владелец участка обратит внимание на поломку, тем лучше. Снизить вероятность простоя из-за неисправности помогут регулярные профилактические осмотры. Проводятся они после дождя, урагана и других капризов природы
Проводятся они после дождя, урагана и других капризов природы.
Причины засорения дренажных систем
В любую систему, независимо от типа конструкции, регулярно проникает различная мелкая подстилка: семена плодовых деревьев, насекомые, опавшие веточки и листья, птичьи перья и материал для гнездования.
Все эти «дары природы» собираются наверху слива и постепенно смываются в плотную пробку. Перемещаясь в канализацию, он отключает работу всей дренажной системы
Но есть и другие причины сбоев:
- Неправильная установка. Если требуемый угол наклона в сторону отстойника в трубопроводе не выдерживается (или отсутствует вовсе), вода будет застаиваться, и мусор будет накапливаться быстрее. Соответствие нормам можно проверить с помощью строительного уровня (оптимальный показатель 2-5 мм / погонный метр).
- Прокладка изогнутых труб. Если система имеет много крутых поворотов, аварии неизбежны. Поэтому при планировании трубопровода старайтесь минимизировать изгибы. Да и не лишним при самостоятельном проектировании или приеме работ у строителей будет предварительное ознакомление со СНиП 2.04.01-85.
- Ливень. После сильного дождя систему можно залить мелким песком, илом или грязью. Предотвратить стихийные бедствия сложно, но рекомендуется после них проверить работу системы и устроить внеплановую уборку.
- Генеральная блокада дома. Для закрытых систем, где к канализационной сети присоединяется труба, отводящая бытовые отходы, чаще всего проблему можно решить, прочистив домовую трубу.
- Строительные работы. В случае перекрытия кровли или обновления фасада после ремонта необходимо проверить, не занесло ли ветром пенопласт, осколки штукатурки и другие материалы в желоба и трубы, которые при ближайшем дожде, превратится ли она в непроницаемую пробку для воды.
В некоторых случаях причиной засора может стать даже попадание нефтепродуктов внутрь установки. Правда, это явление можно отнести к форс-мажорным обстоятельствам, при которых дождевая вода отключается гораздо реже, чем банальное скопление листьев.
Но если это произойдет, следует немедленно вызвать специалистов, которые отрегулируют работу системы и предотвратят загрязнение почвы и грунтовых вод.
Галерея изображенийФото из Регулярное обслуживание организованного желоба предотвратит попадание мусора в точку, связанную с дождевой водой и последующее засорение канализационной системы.Самый простой и экономичный способ очистки желобов – удаление грязи с помощью щетки с функциональными насадками системы оснащены полимерной щетиной с одной стороны и пластиковым скребком – с другой. Жесткость щетины и скребок предназначены для удаления грязи без повреждения защитного и декоративного покрытия элементов водостока. Щетка и механический очиститель подходят для очистки водостоков, установленных на одно- и двухэтажных домах. Его следует использовать не реже двух раз в год: ранней весной и поздней осенью, после чего следует тщательно промыть водой, подаваемой под напорным шлангом. Очистить дренажную систему от грязи можно с помощью обычного садового шланга. Правда, использовать его лучше после очистки водостоков щеткой. Необходимо смывать мелкие частицы загрязнений, очистка с использованием технических средств проходит намного быстрее и эффективнее. Например, продувкой каналов и очистив механически вращающейся щеткой, подрядчику удобно и абсолютно безопасно очищать водостоки с помощью робота-пылесоса
Он может питаться от аккумулятора или от сети.Обращая внимание на желоба, не забудьте о дренажных воронках и стояках системы сбора и отвода дождевой воды. Именно в них чаще всего образуются плотные пробки
Ручная очистка желоба. Очистка водосточной системы. Очистка водосточной системы. Очистка водосточной системы очиститель для систем водостоков Насос и очистка
Как часто нужно чистить ливневую канализацию
Серьёзных засорений можно избежать, если своевременно проводить очистку ливневых канализаций.
Первая операция проводится в весенний период. Когда снег ещё лежит нерастаявший. Ведётся проверка пропускной способности ливневки. Чтобы она могла справиться с предстоящим паводком.
Вторая проверка в профилактических целях проводится осенью. Ливневки собирают мусор на протяжении всего сезона и освобождение от него обязательно.
Если возле дома проводились строительные работы, то внеплановая операция также желательна.
Капитальные работы по чистке дренажа проводятся гораздо реже, 1 раз в несколько лет. В этот период убираются отложения, которые накапливаются на трубах и проводится их ремонт, если это потребуется. Способы очистки могут быть различные.
При заглублении дренажа в почву, сочетаются несколько мероприятий, связанных с земляными работами. Возможно, потребуется пневматическое устройство с валом, а для измельчения крупного мусора специальные насадки. Такие мероприятия по прочистке, следует делать 1 раз в 4 года.
При помощи насоса и шланг проводится промывка дренов. Процедура выполняется посекционно, в 15 лет один раз.
Алгоритм работ следующий:
- каждая деталь должна быть доступна с любых сторон;
- включается насос попеременно с каждой стороны трубы;
- под давление поступает вода;
- чрез удлинители проводится промывка и удаление грязи из каждого участка системы.
- метод считается самым эффективным, так как промывке доступны все детали системы, а грязь под давлением дробится и удаляется.
Удаление заиливания из дренажных систем проводится в экстренных случаях. Хотя метод эффективный, негативным влиянием на качество почвы, если это приусадебный участок, оказывает селитра.
Принцип очистки:
- глубинный дренаж освобождают от дерна;
- как только остаётся слой щебня, засыпается селитра;
- всё обильно заливается водой;
- дерн укладывается на место.
Дренажные системы могут долго служить, если выполнять некоторые требования:
- держать верхний слой в рыхлом состоянии. Это позволит хорошо впитывать влагу. исключать для таких целей движение тяжёлой техники;
- установить ревизионные колодцы, чтобы упростить обслуживание;
- чистить коллекторы не реже одного раза в три года.
Экстренная прочистка ливневки
Кроме плановых чисток ливневок, выполняются внеплановые и экстренные мероприятия.
Одной из причин могут служить засоры крупными предметами.
Второй – природные аномалии, когда опускается оползень, паводки.
Методы и особенности профессиональной чистки
Какой бы тип дождевой канализации не выбрали, со временем происходят неприятности, связанные с образованием пробок и засоров. Грязь, сухие ветки, опавшие листья и другой мусор вместе с водой попадает в трубы и накапливается, пока не образовывается непроходимый засор. Работа системы нарушается, требуется вмешательство. Многие дачники, не имея свободного времени или навыков работы, обращаются в специальные организации.
Шланг с форсунками, бьющими водными струями в разных направлениях, отлично подходит для промывки и удаления засоров в трубах, расположенных под землей
Что же могут предложить профессионалы? Обычно они выбирают один из 4 методов прочистки:
- гидродинамический – струей воды под мощным напором;
- химический – с помощью реактивов, разъедающих пробки;
- термический – паром или водой, нагретыми до определенной температуры;
- механический – удаление мусора вручную, с помощью примитивного инструмента.
В отличие от внутридомовой канализации, дождевая не пропускает жирные стоки, поэтому зачастую достаточно механического или гидравлического способа устранения засоров, которые можно произвести самостоятельно. Если все же возникла необходимость обращения к специалистам, следует подготовить площадку для работы тяжелой техники и освободить подъезды к ней и месту засора.
Чаще всего ливневки требуют прочистки или ремонта во время таяния снега или затяжных дождей. Чем больше поток воды, устремляющийся по трубам и желобам, тем больше вероятность возникновения мусорного засора. Методы очищения открытой и закрытой канализации отличаются некоторыми моментами.
Многие работы по прочистке ливневой канализации, предлагаемые профессиональными компаниями, можно выполнить самостоятельно, изучив схему расположения труб и используя специальный инструмент
Первый неприятный сигнал о засоре – застой воды в верхних желобах и слив ее в местах, не предназначенных для этого. Проверку проходимости следует начинать с крыши, тщательно убирая из каждого желоба скопившийся мусор. Дальше следует перейти к воронкам, которые соединяют желоба с водосточными трубами и направляют стоки вниз. Практически все воронки, кроме самых древних, снабжены мелкосетчатой решеткой, играющей роль фильтра, поэтому именно здесь возможно большое скопление листвы или грязи. Если все же мусор попал в трубу, можно применить гидродинамический способ очистки, проще говоря, воспользоваться садовым шлангом. Вода под сильным напором бьет в пробку, разрушает ее и вымывает мусор наружу. Все остальные работы по удалению грязи проводятся механическим способом.
Чтобы уменьшить содержание грязи и мусора в ливневых трубах, необходимо как можно чаще чистить водостоки, находящиеся на крыше дома
Существует небольшая хитрость создания искусственных засоров в наружных системах. Для этого необходимо по пути следования воды создать каскад из нескольких барьеров-решеток. Для профилактики возникновения пробок следует время от времени производить чистку контрольных точек, и тогда система будет работать бесперебойно и четко, как часы.

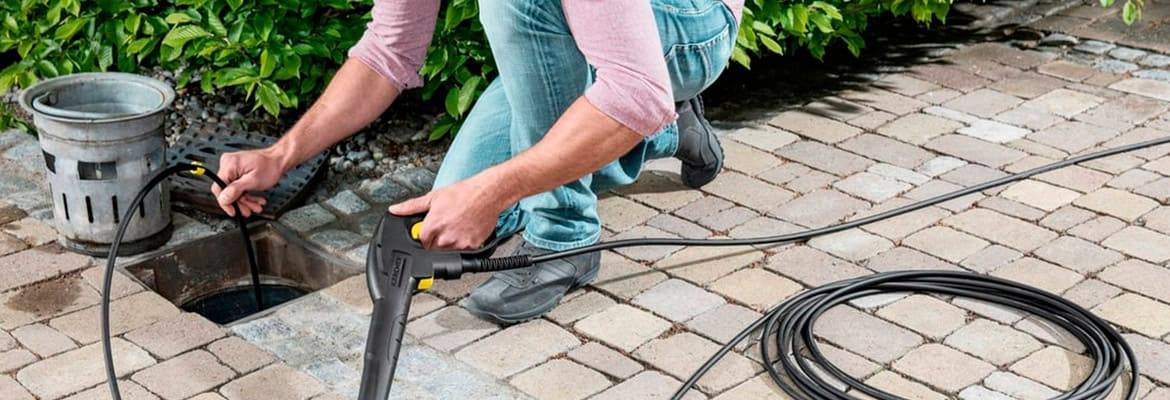

Прочищать трубы, находящиеся под землей я являющиеся частью закрытой и смешанной систем канализации, гораздо сложнее. Основным методом решения проблемы, наиболее безопасным и доступным, является гидравлический. Плотные пробки из накопившегося песка и мусора разбиваются, попутно уничтожаются другие очаги загрязнений, еще не превратившиеся в засоры. После гидравлической очистки система начинает функционировать в полной мере. Эффективность очистительных работ зависит от диаметра канализационных труб. Большинство подземных комплектов для дач оборудуют изделиями диаметром 20 см. Такие параметры подходят для периодической промывки с помощью автомойки домашнего использования, при этом давление воды имеет значение 350 бар. Специалисты рекомендуют универсальные аппараты производства компании Karcher, их мощности обычно хватает для очистки дачной канализации.
В среднем бытовые автомойки Karcher имеют максимальное давление 130-140 бар, то есть они годятся для промывки слабых засоров в трубах среднего диаметра
Если загородный участок большой, а подземная система сложена из труб большого диаметра, то помочь может только профессиональное оборудование. Чтобы процесс был более результативным, воду под напором подают с обоих концов, сначала по ходу естественного тока, затем – ему навстречу.
Очистка элементов канализации на крыше
Вообще, осмотр всей ливневой системы канализации рекомендуется начинать именно с крыши и прямо под крышей. В первую очередь удаляется скопившийся мусор в желобах, в водосточных трубах и воронках. Как правило, при этом применяется обычный механический способ очистки.
Элементы ливневки, находящиеся под крышей, как правило, оснащаются специальными решетками, так что маловероятно, что именно в них скопится мусорная пробка. Но, если это все-таки произошло, то предпочтительнее будет применение гидродинамического метода очистки – то есть, под мощным напором воды.
Очистка элементов канализации необходимо для устроения засоров, которые происходят в результате скопления листвы и пыли.
Причины возникновения засоров
Различают две группы причин появления засоров:
- эксплуатационные;
- технологические.
Первая группа является следствием неправильного пользования системой, привычки выбрасывать в унитаз мелкий мусор, песок и крошку строительных материалов при ремонте. Вторая группа — результат ошибок при проектировании или создании канализации.
К эксплуатационным причинам следует отнести:
- нарушения технологии при укладке труб, отсутствие заданного уклона;
- попадание в систему посторонних предметов слишком большой величины.
Технологические нарушения, приводящие к засорению:
- нарушение гидравлического режима эксплуатации системы;
- длительный срок работы без проведения очистки.
Канализационные трубопроводы представляют собой безнапорную систему, рассчитанную на перемещение сточных вод самотеком. Отсутствие давления уменьшает скорость движения и вызывает повышенную возможность налипания на стенки труб жирных органических компонентов. Особую опасность в этом отношении представляют неутепленные чугунные трубы в старых системах. Их стенки шероховатые, частицы органики легко цепляются за неровности и образуют скопления на участках значительной протяженности. Как только образуется тонкий слой органики, скорость налипания ила начинает увеличиваться и в конечной стадии полностью перекрывает сечение трубы. Если имеются какие-либо выступы, перепады высот или прочие препятствия, появление засора — лишь вопрос времени.
Промывка канализации
Этот процесс — основа всех возможных сценариев распространения наслоений, любая изначальная причина в той или иной степени провоцирует его. Только гидродинамическая чистка канализационных труб способна в максимальной степени снизить его интенсивность и увеличить время эксплуатации системы до следующей промывки.
Прочистка открытой ливневой канализации
Неглубокие желоба заглубляются в верхний слой земли и накрываются ячейками или сетками. Это даёт возможность людям беспрепятственно передвигаться по дорожкам, при этом, не ощущая их вовсе.
Вода попадает в простые устройства с различных участков: отмостков возле дома, открытых площадок, подъездных дорожек. Так выглядит открытая ливневая канализация. Её не соединяют с канализационным коллектором в большинстве случаев. Отвод воды устремляется, например, к клумбам, газонам. Построить его можно самостоятельно из подручных средств:
- подготавливается бочка, длиною до 0,7 метров;
- буром высверливается отверстие в земле, желательно до песка;
- вставляется перфорированная труба до 1, 5 метров длиной;
- сверху трубы устанавливается бочка со сквозными отверстиями и обкладывается песком;
- расстояние между верхним грунтом и бочкой забетонировать. Это даст возможность не осыпаться грунту. Горловину делать под небольшим углом, чтобы получилось отверстие в виде воронки;
- сверху устанавливается колосник от печи и закрепляется бетонным раствором.
Материалом для лотков может быть пластик, полимербетон, железобетон. Для того чтобы желоба сидели в земле жёстко, подготавливают цементный раствор и делают им крепление конструкций.
Открытая система за счёт своей простоты, чаще используется в частных домах.
Алгоритм очистных работ:
- подняться на крышу и начинать чистку каждого желоба;
- второй этап – корзины. Они соединяют водосточные трубы;
- снять решётки;
- в воронках собирается более крупный мусор, если система оснащена пескоулавливателями;
- в работе используют тяпку, совок, лопату. То есть всё, что есть под рукой;
- иногда мусор попадает в сливную трубу, в этом случае используется гидродинамический способ;
- подключить шланг и под большим напором направить воду в трубу. Пробка удалится и продолжить работу механическим способом.
Как часто проводить очистительные работы
Чаще всего, они проводятся по весне, сразу после стаивания основой массы снежного покрова, когда вместе со снегом и талыми водами в системе задерживается мусор. Заодно это позволит подготовить ливневку к эксплуатации во время дождей.
На рисунке показан один из возможных засоров труб ливневой система, очищение которой производится при помощи гидродинамической чистки.
Однако можно проводить осмотр и осенью. Ведь именно тогда канализация забивается опавшими листьями и ветками с деревьев наиболее интенсивно. Внеплановый осмотр проводится по мере необходимости – например, после интенсивного ливня, после бури и т.д.
Выводы и полезное видео по теме
Подробней про организацию системы водоотвода на участке:
https://youtube.com/watch?v=Dzbe4NczmT0
А в этом видео детально рассказывается, как установить сетку для защиты водостока от листьев своими руками:
https://youtube.com/watch?v=qfls1OT7r4M
Профессиональная чистка по гидродинамической технологии – как промывают сложные засоры:
https://youtube.com/watch?v=5HuA8232Q0k
Соблюдение строительных норм при монтаже, регулярное удаление мусора и профилактика – три слона для бесперебойной работы всей канализационной системы.
Но если же ни одна из популярных технологий прочисток вас не вдохновила на трудовые подвиги, стоит договориться с клининговой фирмой по поводу периодической уборки ливневки. Поверьте, такая услуга обойдется куда дешевле, чем устранение слежавшихся засоров и ремонт подтопленного дома.
А какой метод прочистки ливневки применяете вы? Проводите ли профилактические мероприятия в целях предотвращения образования засоров? Поделитесь с другими пользователями своими секретами ухода за общедомовой системой канализации – оставляйте свои замечания и полезные советы в блоке комментариев.
