Сварочный стол своими руками: пошаговая инструкция сборки

Материалы для работы

Изготовление сварочного стола начинается с определения конструкции. После ознакомления с существующими моделями в интернете по фото и видео, составляется чертеж. Это поможет точнее просчитать материалы и не упустить из виду мелкие нюансы.

Для создания самодельного сварочного стола самой простой конфигурации требуются:

• профильная труба 60 х 40 мм или уголок со стенкой 75 мм под раму и стойки;
• плита 6-10 мм или полоски металла аналогичной толщины для реечной конструкции;
• резьбовые опоры для выравнивания плоскости;
• укрепляющие косынки для одно контурных моделей.

Расход профильной трубы зависит от размера будущей поверхности стола. Расчет последней определяется габаритами изделий, которые будут производиться на этом рабочем месте. Бываю модели с параметрами 500 х 500 мм. Их вполне хватает для аргонодуговой сварки небольших патрубков и фланцев. Если же работать предстоит с дверями, воротами или крупными емкостями, то металлоконструкция может достигать двух метров в длину и ширину. Высота стола зависит от роста сварщика. Поверхность должна находиться на уровне пупка рабочего. При слишком низком положении сварщик будет сильно горбиться, а при высоком — задирать руки, что приведет к преждевременной усталости. Расход других материалов зависит от дополнительного функционала стола.

Из чего состоит конструкция сварочного стола

У обычных сварочных столов стандартная высота и простая конструкция, поэтому стоимость их невысока. Но они отличаются надежностью и вполне подходят для работы.

Перечислим основные элементы этих изделий:

• прочная стальная рама, сваренная из углового профиля;
• шесть опор с возможностью регулирования по высоте;
• расположенная слева тумба с несколькими ящиками для различных рабочих приспособлений;
• инструментальная плита, на которой имеются Т-образные пазы, чтобы закрепить детали;
• подставки или полки на правой половине столешницы для размещения крупногабаритной оснастки;
• пылесборный поддон;
• кронштейны для сварочных проводов, установленные на разной высоте (могут быть предусмотрены разные варианты);
• емкость для воды или подставка для ее размещения.

Подготовить такой стол к работе несложно. Нужно только отрегулировать по высоте ножки, проверить посредством уровня соответствие горизонтальным и вертикальным направлениям, провести заземление, установить вентиляционное оборудование под нужным углом, выполнить подключение и проверку надежности работы инвертора.

Если планируется применять другой тип сварочного аппарата, тогда рабочее место нужно укомплектовать тележкой с мобильным вентилятором, имеющим шланг отсоса около 2 м, и магнитный держатель для закрепления на станине. Вентилятор должен быть снабжен электрическим кабелем длиной 4-5 м. Регулировку мощности вентилятора проводят в соответствии с необходимой производительностью. Если объем загрязненного воздуха составляет 2000 м3/час, то требуется агрегат, имеющий мощность не больше 0,8 кВт и диаметр входного отверстия около 150 мм.

Гораздо сложнее конструкция и комплектация сварочно-сборочных столов. Их высота и другие характеристики эргономичности схожи с обычными верстаками, однако есть отличия. Они дополнительно оснащаются приспособлениями для механизации отдельных видов работ, также возможна установка оборудования для сверления, фрезерования, шлифовки и т. д.

При необходимости можно оснастить стол дополнительными вентиляционными и воздуховодными системами. Функция вращения стола избавляет сварщика от необходимости ходить вокруг изделия и позволяет выполнять сваривание швов с высокой точностью. Максимальную надежность конструкции обеспечивает заделка опор в бетонный фундамент.

Современные модели сварочно-сборных столов обычно имеют в комплекте быстроустанавливаемые тиски, комплект зажимных прихватов, поворотную подставку под аппарат для сварки.

Конструкция стола для сварки

Есть несколько типов конструкций. Наиболее распространены:

• любительский, для эпизодических сварочных работ, небольших конструкций домашним мастером;
• полупрофессиональный сборочно-сварочный, для выполнения сложных операций

Для стола из профильной трубы, сделанного своими руками, рекомендованы следующие размеры:

• высота рабочей поверхности от пола 70-85 см;
• размеры рабочей поверхности не менее 80×100 см;
• высота защитного короба — не менее 140 см от пола.

Простой стол для сварочных работ

Такая конструкция прочна, проста в изготовлении, удобна в использовании при небольших объемах сварки. Она состоит из жестко сваренной металлической рамы из профиля 60*60. К ней присоединены четыре стойки. В 20 см от пола они соединены уголками 20*20. Сверху на раме установлены элементы столешницы, образующие надежную опору для соединяемых заготовок и снабженную пазами для их крепления.

Пример передвижного стола

К раме привариваются крючки для проводов от сварочного аппарата, под рабочей поверхностью ставят мелкий поддон для окалины и пыли.

С одной из сторон стола для сварочных работ устанавливают тумбу из тонкого металлического листа для хранения мелких инструментов. Здесь же привариваю подставку для бачка с водой.

Полупрофессиональный стол сварщика

Представляет собой сварочно-сборочный пост, разработанный для повышения удобства ведения сварочных работ. Позволяет не только варить, но и проводить сопутствующую механическую обработку.

На таком столе предусмотрены:

• поворотные рабочие платформы;
• установка сверлильного или фрезеровального оборудования;
• быстросъемные слесарные тиски;
• поворотные приставки для крепления сварочного аппарата;
• вытяжная вентиляция;
• гибкая подсветка рабочей зоны;
• анкерное крепление к бетонному полу.

Цель всех этих усовершенствований — дать возможность сварщику работать из удобной, не утомляющей позы и сэкономить время на операции снятия-постановки изделия на пост. Окупаются при больших объемах работ

Виды конструкций

Чтобы производить сварочные работы в домашних условиях, можно использовать два вида столов: обычный, предназначенный для сварки средней сложности, и сборочно-сварочный, на котором выполняются более сложные задачи.

По удобству использования столы должны отвечать следующим требованиям:

• высота должна находится в пределах в 70–85 см;
• минимальные габариты поверхности — 80 × 100 см;
• высота стола вместе с защитным экраном — не ниже 140 см.

Простой сварочный стол своими руками

Изделие должно быть прочным, легко собираться, конструкция должна быть удобной для работы сварщика. Жесткая рама варится из металла, состоит из четырех стоек и уголка, также это может быть профильная труба. На высоте примерно 20 см от пола стойки соединяются при помощи уголков, сверху привариваются к раме, на которой располагается металлическая столешница. На ней могут иметься пазы для того, чтобы крепить свариваемые заготовки.

На стальной раме желательно для сварочного провода приварить кронштейны, рекомендуется под столешницей разместить поддон для сборки окалины и пыли.

Сбоку можно расположить тумбу с несколькими отделениями для того, чтобы хранить различные инструменты. Рядом желательно расположить подставку для емкости с водой.

Полупрофессиональный

Стол для сварки своими руками полупрофессионального назначения имеет довольно сложную конструкцию с дополнительной комплектацией. Его схема практически не отличается от простого изделия, но на ней предусмотрена установка дополнительного оборудования для металлообрабатывающих операций: фрезеровки, сверления и т. д. Также она может иметь встроенную вентиляционную систему.

Для жесткости конструкции ножки стола часто прикрепляются к полу при помощи бетонной стяжки или анкерных болтов. Особенностью такой конструкции будет то, что в этом случае рабочую платформу можно поворачивать, благодаря этому сварщик может варить с одного места.

Сборочно-сварные конструкции комплектуются:

• слесарными тисками;
• струбцинами;
• поворотными приставками.

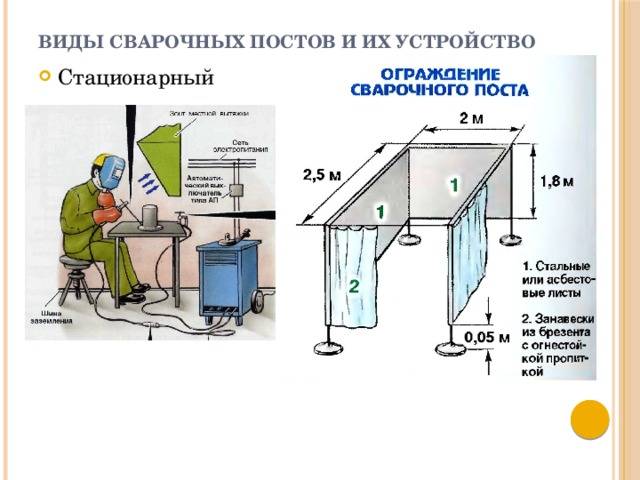

Защитные ширмы, вентиляционные воздуховоды и другие материалы облицовки рабочей зоны выполняются из негорючих материалов. Раньше для этого использовалась асбестовая ткань. В настоящее время применяются современные материалы: базальтокартон или суперсил.

Характеристики:

1. Масса всей конструкции для жесткости должна иметь вес больше 180 килограмм.
2. Рабочая зона должна освещаться без бликов, мешающие работе во время сварки.
3. Конструкция должна снабжаться поворотным механизмом рабочей платформы и иметь встроенную вентиляцию.

#2

Отправлено 20 Март 2019 08:52

Так как я твой земляк, я только за обеими руками и присоединяюсь к задумке !))) DFX открывается автокадом или компасом?

Требования к столу для сварки

При работе используется ток с высоким напряжением, поэтому стол, предназначенный для сварочных работ, должен быть удобным и безопасным.

Конструкция стола должна отвечать таким требованиям:

1. Над столом должна находиться принудительная вытяжка для того, чтобы выводить на улицу сварные газы и пыль из зоны проведения сварочных работ.
2. Рекомендуется применять улиточный вентилятор, размещенный на небольшой высоте.
3. По возможности столешницу нужно окантовать медной полосой. На ней очень удобно при зажигании дуги с электрода сбивать обмазку.
4. Обязательно иметь местную подсветку зоны работы. Оптимальное напряжение для нее — 36 вольт, так что понадобится использовать понижающий трансформатор.
5. В нижней части столешницы можно расположить полки для хранения электродов и вспомогательных инструментов: зубила, молотков, металлических щеток.
6. Должно иметься закрытое отделение для хранения предметов, которые используются редко.

Самое главное требование — конструкция не должна состоять из огнеопасных материалов.

Требование к сварочному столу

Любой столик, предназначенный для сварочных работ, кроме удобства должен обладать еще и полной безопасностью для сварщика, так как при работе используется ток высокой силы с довольно большим напряжением. Для этого его конструкция должна отвечать следующим требованиям:

1. Над столом обязательно должна быть оборудована принудительная вытяжка для отвода сварных газов и пыли из зоны проведения сварных работ на улицу.
2. Вытяжной вентилятор рекомендуется устанавливать улиточный, на небольшой высоте от пола.
3. По возможности окантовку столешницы желательно сделать из медной полосы. На ней очень удобно сбивать обмазку для электрода при зажигании дуги.
4. Обязательно установить местную подсветку зоны работы. Напряжение для подсветки рекомендуется использовать напряжением 36 V, для этого специально используется понижающий трансформатор.
5. Под столешницей должны быть полки или специальные кассеты для хранения электродов и различных вспомогательных инструментов (металлическая щетка, зубило, молотки и т. п.).
6. Должно быть закрытое отделение для хранения оборудования, которое используется в редких случаях.

И самое основное требование — в его конструкции не должны использоваться, а также храниться огнеопасные и выделяющие при нагреве ядовитые вещества материалы.

https://youtube.com/watch?v=PFHclKUQvvo

Конструкция, составные части, особенности

Поворотный круглый стол Слот-Стол серии ПСТ используется для сборки, сварки, зачистки и иного позиционирования заготовок. Фото Техновелд

Разнообразие видов сварочных работ обуславливает конструктивные особенности столов. Как для простых, так и для профессиональных можно выделить общие составные части.

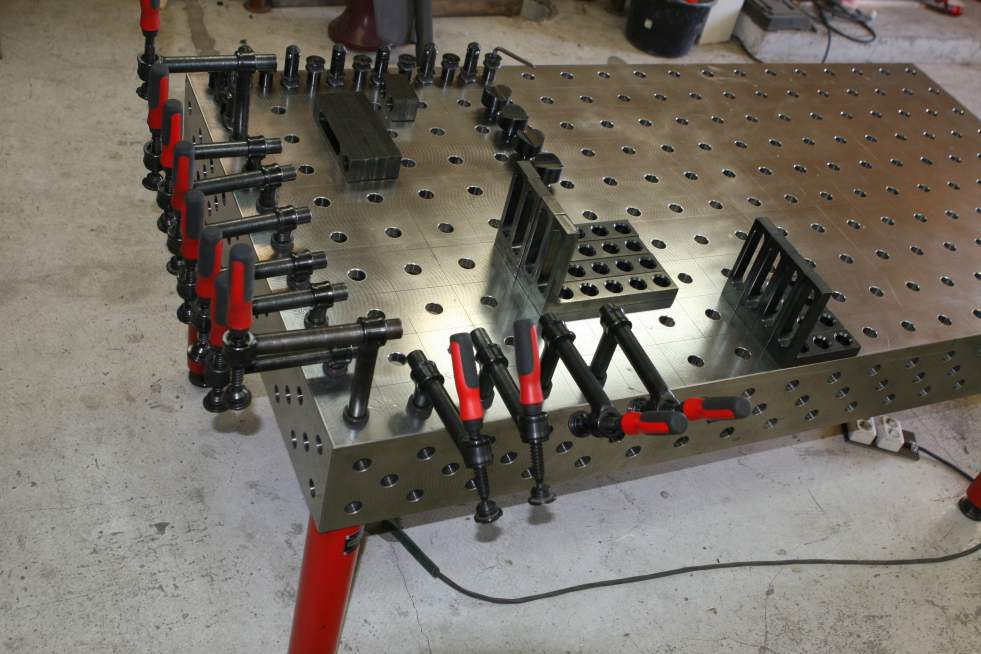

• Главной отличительной «изюминкой» является плита (столешница). Наличие конструктивных элементов типа отверстий и пазов на ней обеспечивает крепление оснастки для точного позиционирования свариваемых деталей.
• Прочная рама служит несущим остовом, на который крепится плита (столешница).
• Регулируемые опоры позволяют выставить поверхность в горизонтальном положении и обеспечить удобную для работы сварщика высоту.
• Стол может быть оборудован как закрытыми, так и открытыми полками. В закрытых полках располагается рабочий и измерительный инструмент, в открытых — временная оснастка и другие приспособления, применяемые в разовом порядке.
• Столы оборудуются поддоном для сбора сварочной пыли и других технологических отходов.
• По контуру имеются кронштейны, использующиеся для крепления сварочного провода и подсоединения к заземляющему контуру.
• Непосредственно в зону сварки подводится всасывающий рукав от системы вентиляции.

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

#5

Отправлено 20 Март 2019 10:55

Струбцина позиционер (СтП), вещь хорошая. Давно пора учиться у гнилого запада.

А, допуски, посадки, твёрдость, на том же уровне?

Изготовление конструкции своими руками

Специалисты советуют изготавливать самодельный стол сварщика размерами 1200х660х950 миллиметров. Эти размеры считаются оптимальными и позволяют производить сварочные работы любой сложности.

Необходимые материалы

Для снижения стоимости и облегчения приспособления столешница делается из фанерного листа. В дальнейшем изделие накрывается толстой пластиной из металла.

Для сборки сварочного стола своими руками будут необходимы такие материалы:

• 10 метров профильной трубы;
• 2 метра металлической полосы;
• крепежные материалы;
• толстый стальной лист;
• лист фанеры.

Используемые материалы обязаны быть без ржавчины
, а если она обнаружена, то их нужно хорошо зачистить и обработать специальными средствами. Из профильной трубы нарезаются заготовки для перемычек, ножек и станины. С заготовок необходимо снять фаски при помощи фрезерного или токарного станка. Далее, нужно начинать варить раму для столешницы.

Сборка каркаса

Отрезки профильной трубы, которые подготовлены для рамы столешницы, фиксируются и ложатся на ровную поверхность. Эта деталь представляет собой большой прямоугольник с несколькими перемычками. По этой причине стоит внимательно проверить совпадение размеров диагоналей заготовки. Их максимально допустимое отклонение не должно превышать одного миллиметра. Такие действия помогут корректно собрать, а потом комфортно эксплуатировать столик сварщика.

Накладками из металлической полосы усиливаются все углы каркаса столешницы. Это необходимо для крепления ножек и остальных навесных деталей. Чтобы это сделать, нужно снять фаски на приготовленных заготовках, а потом приварить их снизу рамы во всех углах стола. Для монтажа ножек привариваются накладки из железной полосы к верхнему краю каркаса. Далее, необходимо при помощи специальных инструментов сделать сквозные отверстия под крепления опор.

Потом ножки закрепляются к каркасу стола, и между ними устанавливаются боковые перемычки. Из фанерного листа вырезается столешница, которая вставляется в раму и накрывается железным листом. Все швы изделия необходимо обработать специальными антикоррозийными средствами
.

В будущем можно усовершенствовать это приспособление. Для этого к ножкам прикрепляются небольшие колесики для легкого перемещения стола. А также стоит смонтировать дополнительные детали для фиксации различных заготовок, например, решетки или лесенки. Специалисты рекомендуют прикрепить к верхнему углу изделия специальный держатель для газовой горелки, который можно сварить из отрезка металлической трубы.

Настоящий мужчина должен уметь делать по дому все работы. А для этого, необходимо соорудить удобное и комфортное рабочее место.

Если вы планируете заниматься сварочными работами, стоит приобрести, а лучше сделать своими руками сварочный .

Имея под рукой подробную инструкцию по изготовлению данного приспособления, можно изготовить стол своими силами в оперативные сроки.

Сварочный стол по типу конструкции
может быть:

• стационарным;
• переносным.

Но к каждому виду изделия предъявляются свои требования:

• размеры изделия должны быть такими, чтобы за ним удобно было работать. Высота стационарного изделия должна составлять от 0,8 и до 1метра, переносного – от 50 см
  ;
• материал изготовления должен быть прочным и толстым;
• окантовка изделия должна быть сделана из медной полосы
  . Таким образом, сварщику будет удобно сбивать обмазку для электрода;
• вес изделия должен гарантировать устойчивость стола;
• стационарные модели должны комплектоваться хорошей вентиляцией
  ;
• если рабочее место оборудовано на улице, обязательно сделайте навес.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Общие характеристики поворотного сварочного стола

Внешне конструкция очень напоминает оборудование, которое используют на крупных промышленных предприятиях. Рабочая поверхность такого стола имеет вид цельного металлического диска с покрытием, устойчивым к высокой температуре. За счет того, что его наружная кромка свободна, детали разного размера можно устанавливать в любом месте.

Чтобы оси вращения можно было легко совмещать, на поверхность установки нанесены маяки или разметка. Это также помогает исключить биение сварного шва при повороте заготовки.

Поворотный сварочный стол – самый сложный агрегат из имеющихся на современном рынке. Но в некоторых случаях заменить его иными вариантами просто невозможно. К примеру, конструкции других типов бесполезны, если нужно сварить на баллоне кольцевой шов, заготовки стальных трубопроводов и т. п. Без поворотного ременного привода в таких ситуациях не обойтись.

Когда есть возможность поворачивать столешницу, работа сварщика значительно упрощается. В результате добиться высокого качества самого сложного шва не составляет труда. Мастеру даже не приходится менять свое местоположение.

Самостоятельное изготовление стола для сварки

Проблема самостоятельного изготовления стола для сварки состоит в том, что на данный момент мало информации о таких конструкциях. Если брать за основу модели, которые изготавливаются для промышленных целей, то их чертежи довольно сложны, а многие функции невозможно использовать. Простой чертеж является альтернативой промышленным, его можно самостоятельно улучшить и доработать.

Необходимые инструменты и материалы

Чтобы создать комфортные условия для проведения сварочных работ, рекомендуется приобрести набор инструментов с функциями надежного крепления свариваемых деталей и возможностью быстро изменять их пространственное положение. Они должны быть прочными и стойкими к резким переменам температуры.

К таким инструментам можно отнести струбцины и зажимы, при помощи которых заготовки можно крепить к рабочему столу или между собой. Магнитное основание служит для фиксации мелких деталей, которые другими приспособлениями закрепить невозможно.

Определение размеров и заготовка деталей

В качестве примера можно использовать конструкцию, изготовленную из стального уголка и профилированных труб. Естественно, что изготавливать можно с другими размерами, материалами и изменять геометрические формы.

Столешница

Из сплошного полотна столешницу делать не рекомендуется. Поверхность лучше сварить из профильной трубы с размерами по периметру 60 × 40 × 2 мм. Внутренняя решетка варится из профиля, имеющего сечение 30 × 30 × 1,2 мм.

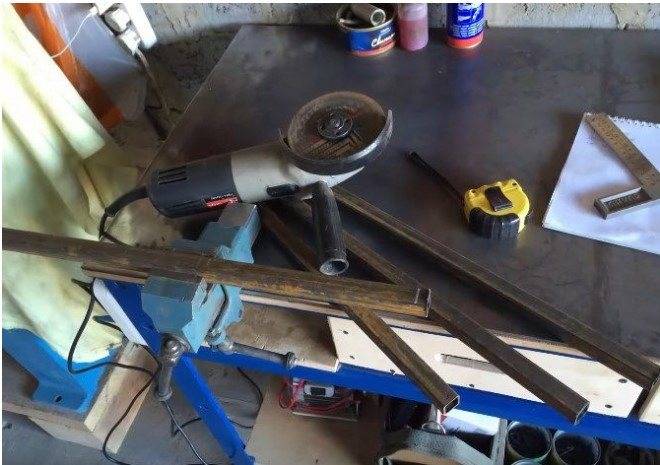

С помощью болгарки нарезаются заготовки труб.

Зачищаются торцы.

В первую очередь монтируется наружная рама. Внутренний профиль вырезается по проему рамы и вставляется в ее середину на расстоянии около 40 мм, после сварные швы зачищаются при помощи болгарки.

Ножки

Четыре ножки вырезаются из трубы диаметром 50 мм. Их длина составляет около 760 мм.

Вырезанные стойки свариваются по углам крышки.

При приваривании ножек к крышке важно не допускать их перекоса. Они должны монтироваться с рамой четко под углом 90 градусов

Для обеспечения такого ровного угла, необходимо использовать угольник и рулетку.

Дополнительный пояс жесткости каркаса

После приваривания ножек к столешнице для увеличения жесткости конструкции дополнительно делается обвязка. Для этого на высоте 200−300 миллиметров ножки свариваются при помощи уголка сечением 40 × 40 миллиметров.

Уголок приваривается плоской стороной вниз. В середину уголка можно уложить полку из толстой фанеры или ДСП для хранения сварочного аппарата и инструмента.

Изготовление и монтаж ручки для переноса

Для удобства перестановки на другое место столик можно снабдить ручками. Они изготавливаются из круглого прута диаметром 14 миллиметров, имеют форму «П» и привариваются с двух сторон столешницы.

Колеса для передвижения

Стол желательно снабдить колесиками для удобства перемещения. Если изделие будет стационарным, то средства передвижения лучше не использовать, потому что при работе конструкция будет неустойчива. Придется снабжать колеса тормозами.

Ниша под инструменты

Инструменты хранятся в специальном ящике, который может быть выполнен из листового металла или ДСП. Лучше всего изготовить отдельную тумбочку с несколькими полками, на которых и размещается инструмент.

Защитный кожух

Защитный кожух предназначен для того, чтобы не допустить брызг металла, разлетающихся при сварке. Каркас делается из уголка, а короб — из тонкого металла. Он крепится к верхней плоскости штифтами. При работе с деталями, которые выступают за габариты стола, защитный кожух снимают.

Снизу можно приварить ванночку с невысокими бортиками для окалины. Ее устанавливают с наклоном, чтобы окалина постепенно собиралась к нижнему краю.

Посмотрите видео, где показан процесс изготовления полупрофессионального сварочного стола.

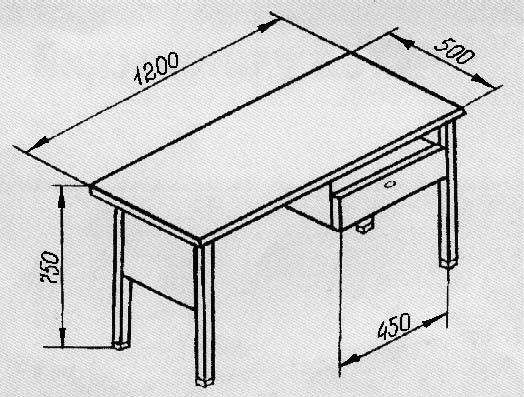

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Как собрать своими руками простой стол-трансформер, подсказки мастерам

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.

Простой

Полупрофессиональный

Сборочно-монтажный

Чертеж
