Стандартные размеры кондиционеров: типовые размеры внешнего и внутреннего блока

Внутренний блок кондиционера.

Кроме наружного блока, устройство кондиционера предусматривает и внутренний блок.

В нем расположены такие узлы и детали:

— Передняя панель, которая представлена в виде пластиковой решетки, через которую внутрь блока циркулирует воздух. Современная лицевая панель легко открывается, что удобно в процессе чистки составляющих кондиционера;

— Фильтры грубой очистки воздуха (механические фильтры), представляющие собой пластиковую или металлическую сетку, которая служит для задержки крупных элементов пыли и других частиц. Механические фильтры легко чистится в домашних условиях, делать эту процедуру желательно несколько раз в месяц;

— Фильтр тонкой очистки очищает воздух от мелких частичек пыли. Существует несколько видов фильтров тонкой очистки, основные их них: угольный – уничтожает разные запахи и электростатический – на нем задерживаются частицы пыли. Не все блоки могут похвастаться наличием таких фильтров, но на работе кондиционеров это не сказывается;

— Испаритель – теплообменник, в нем происходит процесс нагревания фреона и его испарение. Он предназначен для охлаждения (или же нагревания) воздуха в помещении;

— Горизонтальные жалюзи, которые имеют функцию регулировки направления и подачи потока воздуха в горизонтальной плоскости. Положение жалюзи регулируется с помощью пульта управления. В наличии так же режим создания колебательных движений жалюзи;

— Вертикальные жалюзи – предназначены для регулировки воздуха в вертикальном направлении. В большинстве случаев эти жалюзи регулируются вручную, исключение составляют лишь определенные виды настенных слип – систем.

— Панель, которая состоит из светодиодных индикаторов. Она отображает режим работы устройства и в случае его неисправности сигнализирует об этом;

— Вентилятор внутреннего блока, с помощью которого осуществляется прогон воздушного потока сквозь испаритель с последующей его подачей в помещение. Имеет несколько режимов вращения;

— Поддон для конденсата, который располагается под радиатором и выполняет функцию сбора воды (конденсата). С помощью шланга вода выводится наружу;

— Плата управления, с помощью которой осуществляется управление работой всего кондиционера. Режимы и параметры работы задаются с помощью дистанционного пульта, который представлен в комплекте со сплит – системой;

— Штуцерные соединения находятся внизу заднего отдела внутреннего блока. К ним подключают медные трубы, которые соединяют между собой два наружный и внутренний блоки.

Из чего состоит внешний блок?

Поскольку уличный блок подвержен влиянию высокой и низкой температуры, на него возлагаются повышенные требования к качеству исполнения. Его форма, напоминающая собой прямоугольный параллелепипед, позволяет разместить внутри корпуса набор следующих деталей и узлов.

• Вентилятор – обдувает конденсатор, охлаждающий фреон.
• Конденсатор – в нём фреон остывает и переходит из газообразного состояния в жидкое.
• Компрессор – двигатель, нагнетающий повышенное давление хладагента, вынуждающий его двигаться по контуру (змеевику) холодильника.
• Четырёхходовой клапан – им оснащаются кондиционеры, рассчитанные на режимы обогрева и охлаждения. Эта деталь по команде с пульта управления внутреннего блока меняет движение фреона и, соответственно, охлаждение летом на обогрев в холодное время года.
• ЭБУ – данный модуль ставится на наружные блоки инверторных кондиционеров. Именно они менее чувствительны к скачкам температуры, чем устройства с неинверторным управлением.
• Отводы для подключения трассирующих труб, связывающих внутренний блок с наружным. По этим трубам течёт фреон. Как и электропроводка с гофрой, защищаются коробом.
• Задерживающая решётка – защищает детали и узлы наружного блока от крупных предметов, мусора и насекомых.
• Крышка, закрывающая электрические клеммы от атмосферных осадков.

Это минимальный набор элементов, без которых схема нарушена, работа устройства невозможна. Также в наружном блоке могут быть следующие детали.

• Стабилизатор напряжения – защитная схема особо чувствительных к скачкам напряжения электронных и электромеханических элементов и узлов.
• Козырёк – защищает наружный блок от осадков, уменьшает обледенение корпуса.
• Шланг, по которому стекает водный конденсат. Подключите его к канализации либо используйте для капельного полива растущих рядом посадок. Зимой, когда нагрев и охлаждение меняются местами, для предотвращения вымерзания используется дополнительный нагрев – конденсат не намерзает сосульками на корпусе, а стекает весь.

Для предотвращения иных неприятностей на наружный блок ставят:

• шипы – чтобы не садились птицы;
• арматурную клеть (это и есть антивандальная решётка) – для защиты от кражи, на балконе и выше 1-го этажа устанавливать её необязательно;
• москитную сетку – для предотвращения попадания тополиного пуха и листьев внутрь блока.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

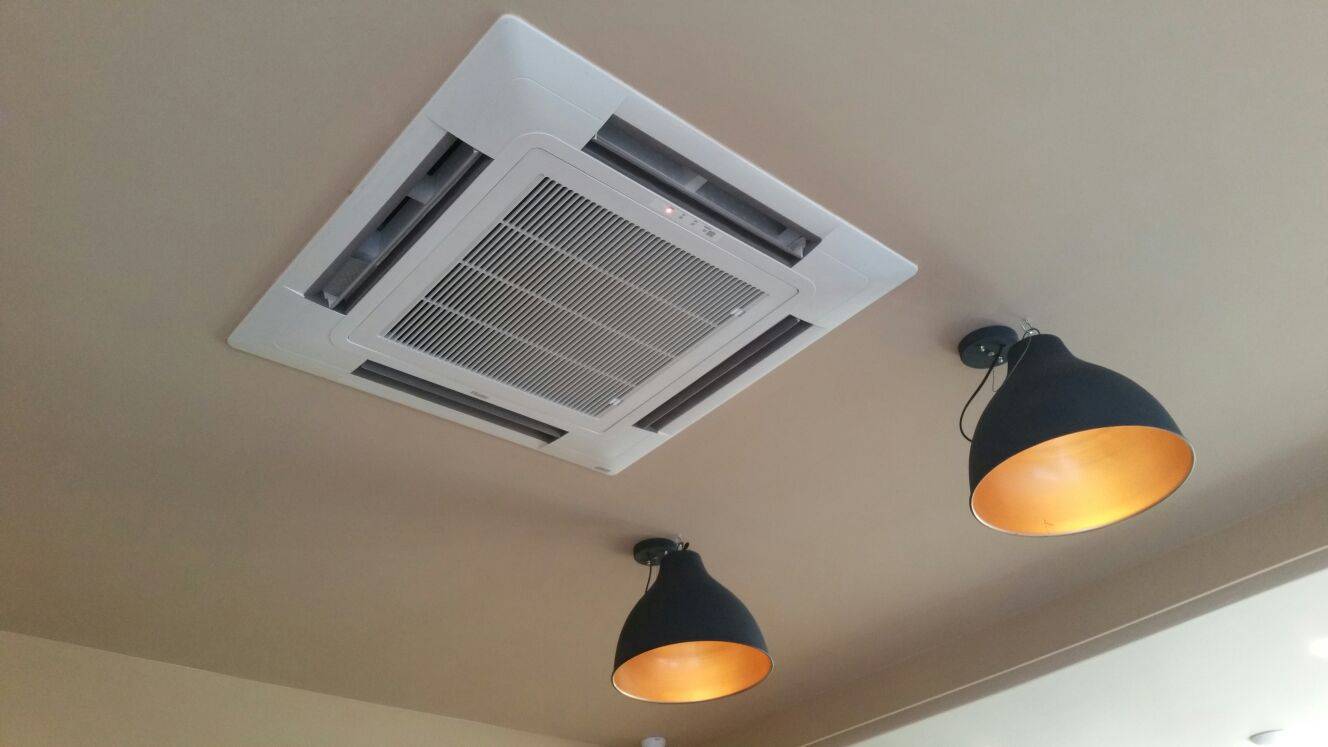

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

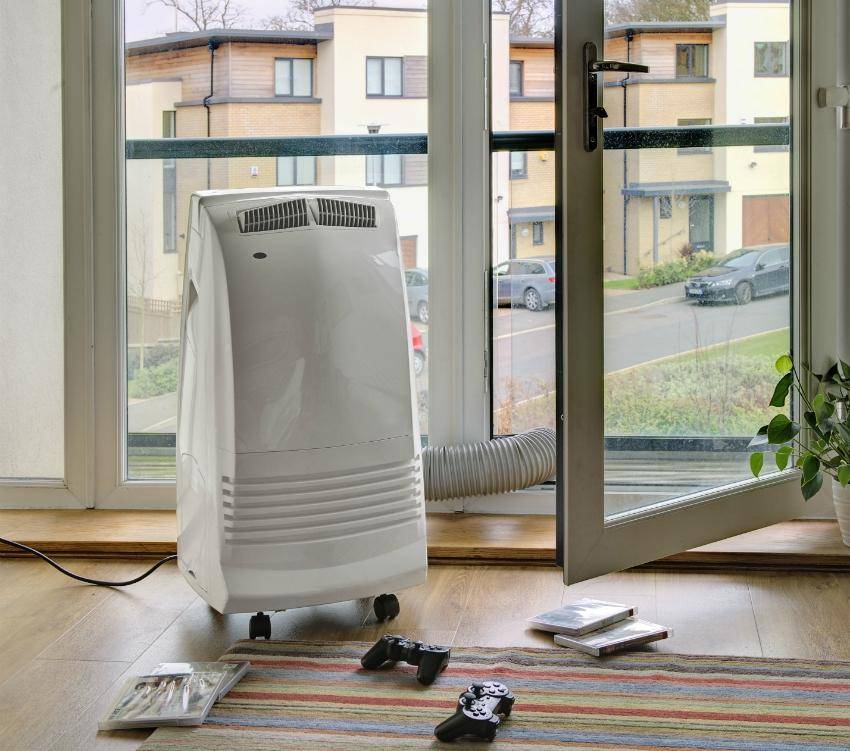

Размеры мобильных сплит-систем

Популярностью пользуются мобильные кондиционеры. Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Стабилизатор напряжения для кондиционера: как выбрать

Самая уязвимая часть современного кондиционера это электронная начинка. Ей угрожают:

• скачки напряжения;
• отгорание «нуля» — когда на плату подается напряжение 380 В;
• высокое и пониженное напряжение.

Все это может вывести из строя плату управления. Помимо высокой стоимости платы, она обычно поставляется под заказ, что забирает у пользователя от нескольких дней до нескольких недель. По гарантии их не меняют, так как часто это неправильные условия эксплуатации, а не брак изготовителя.

Если в ваше населенном пункте подача электроэнергии не рассчитана на современные нагрузки, то стоит приобрести стабилизатор.

При выборе стабилизатора нужно учесть, что:

• Потребляемая мощность кондиционера от 200 до 240 В. Более точное значение производитель указывает в технической документации.
• Этот диапазон обеспечивают все современные стабилизаторы, но с разной погрешностью: электромеханические +/-2-4%; ступенчатые (релейные, тиристорные) +/- 8–10%; инверторные преобразователи до +/- 0,5 %.
• У стабилизатора должна быть защита от перенапряжения. Лучший – инверторный. Он имеет множество защит и при падении напряжения его мощность падает лишь на четверть.
• Значение входного напряжения 160–260 В (и шире).
• При подборе мощности стабилизатора лучше взять запас примерно 40%.

Например:

Нужен стабилизатор для кондиционера в комнату до 20 кв. м, а это обычно «семёрка». Её холодильная мощность приблизительно 2 кВт, а потребляемая примерно 600–800 Вт.

• Здесь подойдет стабилизатор мощностью 800 ВА.
• Добавим 40–50% на случай уменьшения входного напряжения.
• Учтём, что кондиционер будет служить не один год, а это значит, мощность потребления со временем будет повышаться. Это происходит при загрязнении, повышении вязкости хладагента и увеличении нагрузки на кондиционер. Плюс ещё 30–40%.

Вывод: для долговременной работы «семерки» подойдет стабилизатор мощностью 1500–2000 ВА. Лишний запас не вреден, но и излишняя мощность только увеличит стоимость прибора.

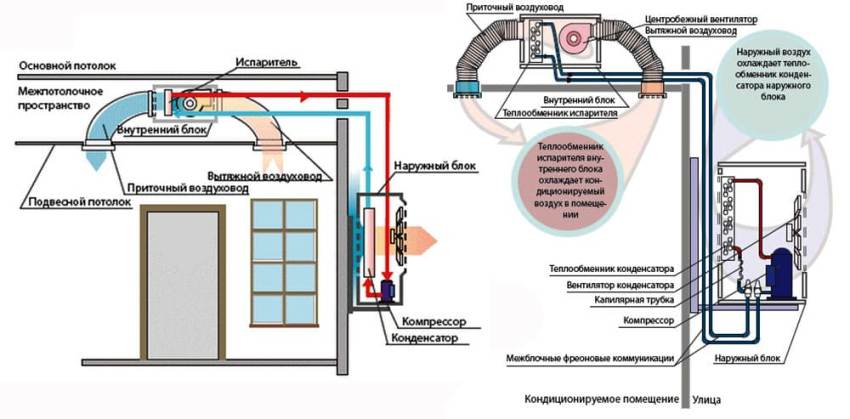

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

• фильтр для фреона;
• компрессор;
• вентилятор;
• конденсатор;
• четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
• плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
• штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
• крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

• Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
• Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
• Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
• Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
• Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
• Плата управления с микропроцессором.
• Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
• Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

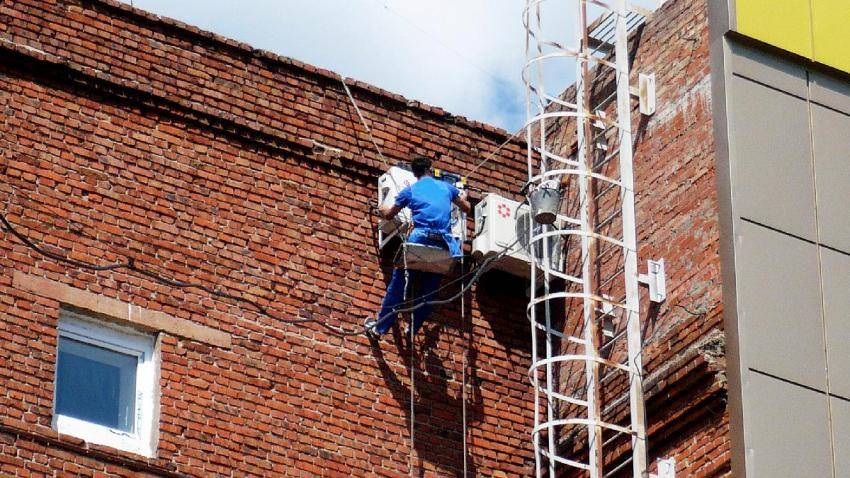

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

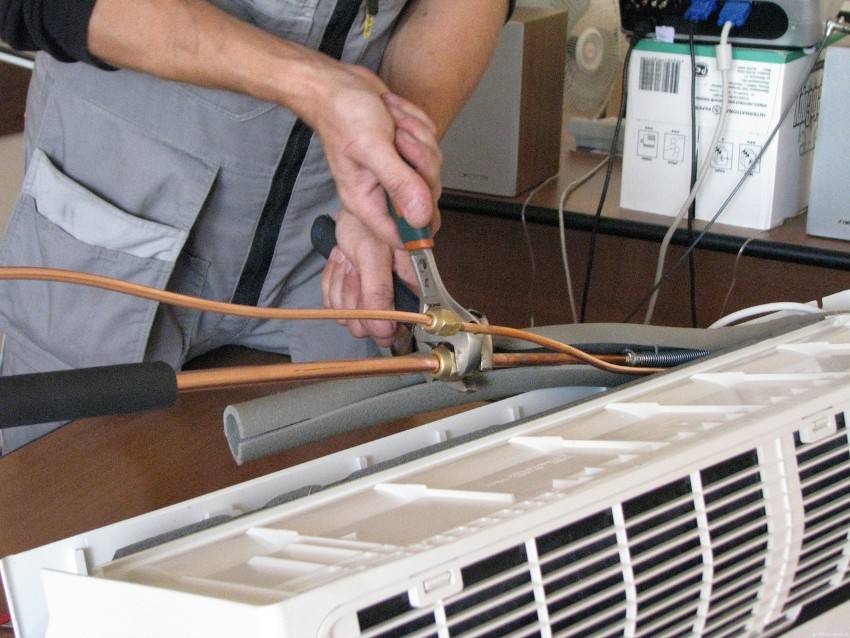

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Функция нагрева

Почти все современные кондиционеры могут нагревать воздух в комнате. Но не нужно думать, что они заменят батареи отопления. Вряд ли целесообразно использовать эту функцию в зимние морозы. А вот в межсезонье, когда температура не опускается ниже -10С, агрегат легко справится с этой задачей.

Потребление энергии кондиционером напрямую зависит от его производительности. Чем выше производительность, тем быстрее температура в помещении достигнет заданного значения. Но не стоит увлекаться чрезмерно мощными агрегатами. Счет за электроэнергию, омрачит радость покупки. При прочих равных лучше остановить выбор на модели А-класса энергосбережения.

Что касается уровня шума, то желательно, чтобы он был в пределах 25-30 дБ.

Кондиционеры 9 модели (до 25 м2): обзор моделей

Люди, которые хотят приобрести кондиционер, часто делают это впервые, а потому не знают, от чего отталкиваться, выбирая климатическую технику . Между тем, чёткий ответ на этот вопрос необходим, ведь стоит подобное оборудование немалые деньги, и совершить ошибку при его приобретении не хочет никто.

Некоторые покупатели основываются на сравнении характеристик — где они выше, то оборудование и лучше. Такой подход может быть уместен при выборе, например, флеш-карты, где объём имеет значение. Но в случае кондиционеров всё намного сложнее, и часто те или иные высокие характеристики не гарантируют желаемую прохладу в вашем помещении

«На что же тогда обращать внимание?», — спросит уже потерявший всякие надежды читатель. Например, на то, что перед вами — кондиционер 9, 12 или 24 модели

Конечно, пока эти цифры ни о чём не говорят, но данная статья приоткроет завесу тайны.

Ход работ

Судя по многочисленным потребительским отзывам, с этой работой может справиться каждый, даже с небольшим опытом пайки. Для начала приобретите труборез, специальный гибочный станок и сварку. Некоторые домашние умельцы вместо трубореза пользуются ножовкой по металлу. Как утверждают специалисты, делать так не стоит, поскольку качество работы будет не тем. Трубогиб может быть универсальный (им работают с различными диаметрами) и специфический (предназначен для трубок определенного диаметра).

Далее следует купить трубки из алюминия, отрезать из них нужную длину и погнуть на гибочном станке. После приготовления трубок займитесь нарезкой фитингов и соедините все в одну систему. Прежде чем соединять, тщательно почистите трубки с помощью наждачной бумаги или металлической щетки. Если на изделиях останется смазка, краска или земля, то сцепление металла с припоем будет хуже. Если вы хотите соединить две трубки, вставьте их друг в друга, чтобы оставался небольшой зазор (0,2 см), который в дальнейшем будет заполнен расплавленным припоем. После выполнения этих действий можно приступать непосредственно к самой пайке.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хотя и улучшают воздух, но при этом ощутимо влияют на стоимость агрегата

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Взаимосвязь мощности и габаритов блока

Хозяин домовладения или собственник рабочего помещения точно знает, какая модель кондиционера подойдёт ему в его конкретном случае
. Выбор осуществляется не только по рабочим характеристикам кондиционера (мощность, количество режимов и другие общие и вспомогательные функции), но и по размерам, которыми должны обладать наружный и внутренний блок.

Размеры внутреннего и внешнего блоков – главный фактор, влияющий на холодовую мощность. У мелкого внутреннего блока вряд ли внутренний контур, по которому циркулирует обретающий газовое агрегатное состояние хладагент, окажется достаточно велик
, чтобы выдавать, скажем, всё те же 15 киловатт мощности по забираемому из комнаты теплу. В спальне до 25 м2 холодовой мощности в 2,7 кВт достаточно, чтобы за час опустить температуру, к примеру, с 32 до 23 градусов.

Однако в небольшом диапазоне выделяемой холодовой мощности – например, в 2,7 и 3 кВт – у моделей кондиционеров одной и той же линейки корпус внутреннего блока может оказаться одинаковым. Это происходит за счёт запаса внутреннего пространства, позволяющего разместить несколько более длинный змеевик. В ряде случаев увеличение холодовой мощности достигается и за счёт несколько более мощного двигателя цилиндрического пропеллера, сдувающего только что сгенерированный контуром холод в комнату
. Но «оборотистость» вентилятора, разогнанного на полную мощность, привносит дополнительный шум в охлаждаемом помещении. Диаметр трубок фреонотрассы остаётся неизменным.

Советы по эксплуатации

Эти правила несложны в применении – они продиктованы здравым смыслом и легко запоминаются.

1. Запрещается проталкивать посторонние предметы сквозь прутья клетки внешнего блока, а также сквозь шторки внутреннего. Не допускайте детей к работающему устройству.
2. Проверьте, что включено поддержание комнатной температуры 21-26 градусов. Более низкая температура в период зноя способна довести здорового человека до простуды – выход на улицу после многочасового нахождения в холоде представляет собой колебания температуры в 10 и более градусов, как во время резкой перемены погоды в межсезонье.
3. Не допускайте работы кондиционера при открытых окнах. Современная техника не допускает перегрева компрессора и бесполезной работы вентиляторов, если температура в помещении после включения не опустилась даже на несколько десятых долей градуса. Но не все модели оснащены такой «умной» функцией – в низкобюджетных моделях кондиционеров её попросту нет. Устройство будет работать абсолютно безрезультатно, подобно старому советскому холодильнику, в котором компрессор не отключается круглосуточно. В итоге все моторы кондиционера выйдут из строя раньше, чем истечёт гарантийный срок.
4. Зашторивайте окно в яркий солнечный день – лишний дневной свет не позволяет внутреннему блоку адекватно воспринять сигнал от инфракрасного светодиода пульта. Та или иная команда срабатывает через раз – требуется поднести пульт слишком близко к кондиционеру, чтобы она прошла.
5. Не используйте кондиционер, например, в ванной – избыток паров превращается во внутреннем блоке в лишний конденсат, способствующий забиванию дренажа и фильтров.
6. Регулярно включайте кондиционер чисто в режиме вентилятора – это выдует излишки конденсата.

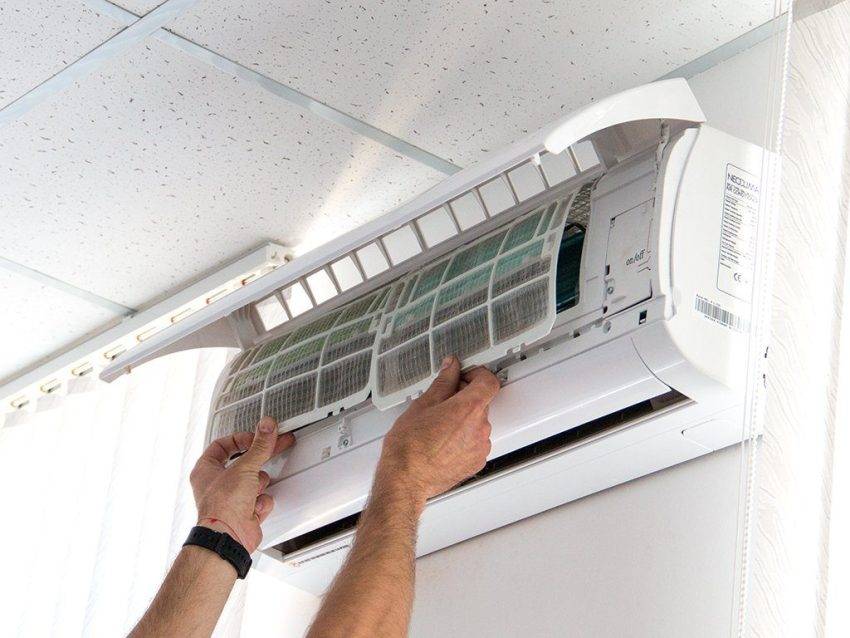

7. Очищайте фильтры внутреннего блока раз в 2 недели. Мойку внешнего блока желательно произвести не реже раза в 1-2 месяца.
8. Не ставьте рядом с внутренним блоком отопительные и нагревательные приборы. Минимальная дистанция – 1 м.
9. Обеспечьте нужную защиту кондиционера от источников помех. Внутренний блок не должен вплотную примыкать к устройствам, использующим радиосигналы для передачи данных и сотовой связи. Так, не устанавливайте рядом 3G/4G-модемы, роутеры или репитеры Wi-Fi, системный блок домашнего ПК и т. д. Что касается внешнего блока, то его запрещено располагать, например, вблизи вышки сотовой связи и радиорелейного оборудования, если те стоят рядом на крыше – мощность их сигнала в десятки раз больше излучаемой мощности смартфона или планшета. Помехи от них могут добраться до процессора внутреннего блока и помешать его работе – особенно когда тактовая частота процессора совпадает с побочными частотами, в изобилии присутствующими возле любой антенны.

Источники

• https://sovet-ingenera.com/vent/cond/standartnye-razmery-pod-konditsioner.html
• https://stroy-podskazka.ru/split-sistemy/naruzhnyj-blok/
• https://StrojDvor.ru/kondicionirovanie/prednaznachenie-ustrojstvo-pravilnaya-ustanovka-i-remont-vneshnego-bloka-split-sistemy/
• https://vozduhstroy.ru/kondicionery/naruzhnyj-blok.html
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/kronshtejn-dlya-konditsionera.html

Установка блока

Монтаж комнатного блока сплит-системы может быть разным. Наиболее удобное расположение устройства – стена, граничащая с улицей. Причина этого – минимальная длина трассы (металлических труб). По необходимости расположенные в помещении части трассы могут быть спрятаны в специальные короба или же в проштробированной стенке. Рекомендуемое расстояние от внешнего до внутреннего блоков – до 5 м.

Важно, чтобы работе устройства не мешали шторы и мебель. Сама же установка комнатного модуля включает в себя:

1. Установку монтажной пластины. В заранее размеченном месте просверливаются отверстия в стене. Монтаж пластины производится идущими в комплекте с аппаратом крепежами.
2. Штробирование канала под коммуникации (трубы и шнур электропитания).
3. Подключение труб и кабеля электропитания. Установка труб требует определенных навыков, а также использования вакуумного насоса, который позволит выкачать из системы воздух.
4. Установку комнатного блока, аппарат монтируется на пластину.

Внутренние блоки кондиционеров следует располагать вдали от мебели, радиаторов отопления, штор, а также бытовых устройств, которые могут вызвать помехи в работе климатического оборудования. Придерживаясь таких рекомендаций, можно не только сделать качество работы кондиционера эффективным, но и обезопасить его от поломок.
