Поэтапное руководство по сборке агрегата

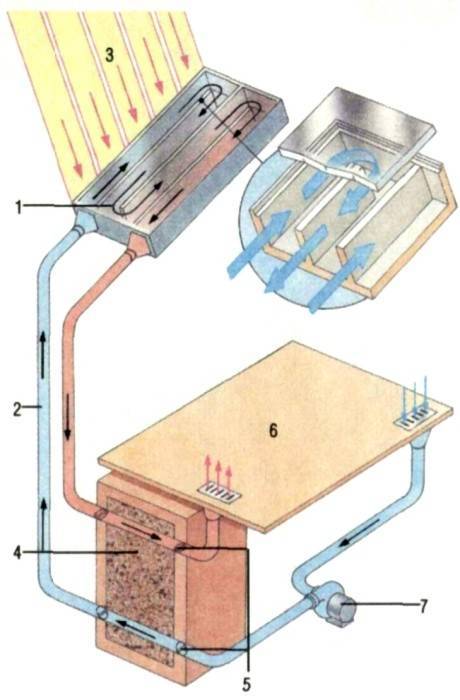

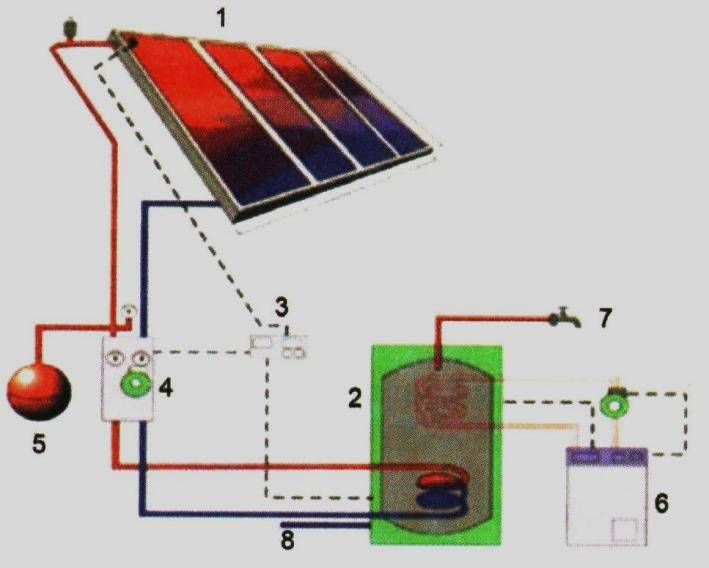

Схема циркуляции теплоносителя
Первый этап – установка накопителя и аванкамеры. Упомянутые агрегаты размещаются на чердаке дома. Убедитесь, что потолок в месте установки сможет выдержать вес емкостей с водой. Установите аванкамеру рядом с накопителем. Сделайте это так, чтобы уровень жидкости в аванкамере был выше уровня воды в накопительной емкости примерно на 100 см.
Второй этап – выбор места для установки солнечного обогревателя. Агрегат закрепляется на южной стене строения
Важно выдержать правильный уклон обогревателя к горизонту. Оптимальным считается значение в 45 градусов. Коллектор необходимо прикрепить к дому так, чтобы солнечные панели выглядели как продолжение кровли
Коллектор необходимо прикрепить к дому так, чтобы солнечные панели выглядели как продолжение кровли.
Третий этап – соединение отдельных элементов. Для выполнения этой задачи вам нужно купить дюймовые и полудюймовые стальные трубы. Полудюймовые вы будете использовать для соединения высоконапорных элементов системы – от места ввода воды до аванкамеры. Дюймовые трубы применяются в низконапорной части.
Предварительно трубы необходимо покрасить в белый или другой светлый цвет. Поверх краски закрепляется слой теплоизоляционного материала. В данном случае оптимально подойдет поролон. Поверх утеплителя наматывается слой полиэтилена, а затем тканой ленты. В завершении трубы снова окрашиваются в белый цвет.
Солнечный коллектор
Четвертый этап – заполнение системы жидкостью. Воду нужно подавать через специальные дренажные вентили, установленные внизу радиаторов. Это позволит избежать образования воздушных заторов. Когда из дренажа начнет течь вода, операцию можно считать завершенной.
Пятый этап – подключение аванкамеры. Данный агрегат необходимо подключить к водопроводному вводу. После подсоединения следует открыть расходный вентиль. Вы увидите, что количество воды в аванкамере начнет уменьшаться.
Ночью температура воздуха становится ниже температуры подогретой воды. В подобных условиях коллектор начнет обогревать окружающую среду и в целом работать в обратном режиме. Чтобы этого избежать, система комплектуется вентилем, позволяющим предупреждать возможность обратной циркуляции. Достаточно будет попросту перекрыть этот вентиль вечером, и энергия сохранится в системе.
При недостаточно высокой теплопроводности коллектора ее можно повысить путем добавления секций. Конструкция позволит вам сделать это безо всяких затруднений.
Можно конечно искусственно регулировать направление солнечных панелей по отношению к Солнцу, подкладывая под коллектор дополнительные конструкции
Таким образом, в самостоятельной сборке солнечного обогревателя нет ничего сложного. Больших денежных вложений такая работа тоже не требует, однако настоятельно рекомендуется покупать только высококачественные материалы от известных производителей. Подойдите к работе с максимальной ответственностью, не нарушайте приведенные рекомендации, и вы получите отличный источник тепла и горячей воды, работающий на бесплатной энергии. Удачной работы!
Выгодны ли солнечные батареи для частного дома

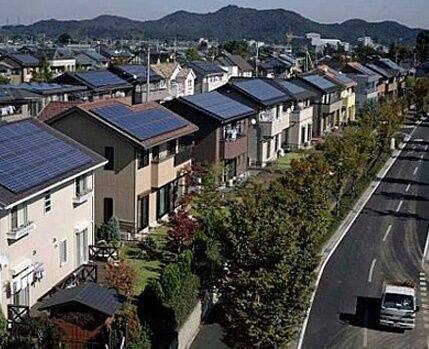

В западных странах мода на солнечную энергетику продиктована больше заботой об экологии, чем поиском экономической выгоды. У нас реалии несколько иные.
При сохранении нынешних цен на поставляемое электричество, система из солнечных батарей, собранная своими руками для одного частного дома и семьи из 4 х человек, полностью окупается за 4-5 лет. При этом срок службы фотоэлементов – составляет 20-25 лет, а вот аккумуляторы придется менять через 5-7 лет в зависимости от качества батарей.
Пока нигде в мире (и Россия не исключение) не наблюдается снижения цен на поставляемое электричество, поэтому за срок службы фотоэлементов в солнечной панели, система успеет окупиться как минимум 4-5 раз.
Методика расчёта гелиоколлектора
Расчёт производительности солнечного гелиоколлектора ведут исходя из того, что на 1 кв.м установки в ясный день приходится от 800 до 1 тыс. Вт тепловой энергии. Потери этого тепла на обратной стороне и стенках сооружения рассчитываются по коэффициенту теплоизоляции используемого утеплителя. Если применять пенополистирол, то для него коэффициент теплопотерь равняется 0,05 Вт/м × °C. При толщине материала в 10 см и разности температур внутри и снаружи конструкции 50 °C потери тепловой энергии составляют 0,05/0,1 × 50 = 25 Вт. С учётом боковых стенок и труб эту величину удваивают. Таким образом, суммарное количество уходящей энергии составит 50 Вт с 1 кв.м поверхности солнечного нагревателя.
Для нагрева 1 л воды на один градус потребуется 1,16 Вт тепловой энергии, поэтому для нашей модели гелиоколлектора площадью 1 кв.м и температурного перепада 50 °C удастся получить условный коэффициент производительности 800/1,16 = 689,65/кг × °C. Эта величина показывает, что установка площадью 1 кв.м в течение часа подогреет 20 литров воды на 35 °C.
Расчёт необходимой производительности солнечного водонагревателя ведут по формуле W = Q × V × δT, где Q — теплоёмкость воды (1,16 Вт/кг × °C); V — объём, л; δT — разность температур на входе и выходе из установки.
Статистика говорит, что для одного взрослого человека требуется 50 л горячей воды в сутки. В среднем, для горячего водоснабжения достаточно поднять температуру воды на 40 °C, что при расчёте по этой формуле требует затрат энергии W = 1,16 × 50 × 40 = 2,3 кВт. Чтобы узнать площадь гелиоколлектора, это значение нужно разделить на количество солнечной энергии, приходящееся на 1 кв.м поверхности на данной географической широте.
Расчёт требуемых параметров гелиоустановки
Как рассчитать площадь коллектора
Площадь рабочей поверхности системы рассчитывают, учитывая ее вид и особенности расположения. Следует помнить, что КПД коллектора зависит от температурного режима и количества солнечной энергии.
Примерные значения для лета в России на 1 м²: до 160 кВт*ч в месяц, в остальное время – от 20 до 80 кВт*ч.
Для горячего водоснабжения потребуется приблизительно 100*1,16*30=3,48 кВт*ч. При этом 1,16 Вт*ч – это та энергия, которая понадобится для нагрева 1 кг воды на 1 °C.
Для регулирования выработки энергии в жаркую погоду используют тепловые насосы. Также летом конструкции накрывают плотным тентом, если генерируют много энергии. План установки и площадь светочувствительных элементов определяются индивидуально.
Важные нюансы сборки коллектора своими руками
Первый этап – сборка короба. Для сборки упоминавшегося ранее короба используются деревянные доски шириной порядка 12 см и толщиной 3-3,5 см. Днище выполняется из оргалита либо фанерного листа. Дно обязательно усиливается при помощи реек размером 5х3 см. Длину реек подбирайте по размерам днища.
Второй этап – утепление короба. Короб нуждается в качественном утеплении. Лучший и наиболее удобный в использовании вариант – плиты пенопласта. Также хорошо подойдет минеральная вата. Утеплитель укладывается на дно короба.
Третий этап – обустройство короба для радиатора. Уложенный утеплитель необходимо укрыть слоем оцинкованного листового металла. Для соединения радиатора и уложенного листа металла используются хомуты. Предварительно окрасьте трубу радиатора и металлический настил черной матовой краской.
Снаружи коробка окрашивается в белый, а стекло герметизируется при помощи специально предназначенных для таких задач составов. Это позволит минимизировать потери тепла. Соединение труб выполняется в стандартном порядке при помощи тройников, муфт, а также уголков. Применяемые при сборке коллектора трубы без особых усилий соединяются вручную.
Четвертый этап – подготовка аккумулирующего бака. За накопление тепла в рассматриваемой системе отвечает бак, емкость которого может находиться в пределах 200-400 л. Конкретный объем подбирайте с учетом вашей личной потребности в воде. Бак можно сделать из бочки. Если найти подходящую бочку не удастся, используйте трубы.
Бак нуждается в утеплении. Лучше всего установить его в короб из фанерных листов или деревянных досок, а пространство между стенками коробки и емкости заполнить опилками, пенопластом или другим теплоизоляционным материалом.
Пятый этап – подготовка аванкамеры. В состав рассматриваемой системы входит агрегат под названием аванкамера. Главной функцией этого приспособления является нагнетание постоянного избыточного давления, требуемого для полноценной работы системы на основе солнечного коллектора. Аванкамера изготавливается из подходящей емкости на 35-45 л. Прекрасно подойдет бидон. Дополнительно агрегат комплектуется подпитывающим устройством для автоматизации работы.
Из медных трубок
Коллектор с медным змеевиком, оббитый изнутри листами из этого же материала чрезвычайно эффективный. Пожалуй, самый эффективных из найденных нами в сети. Трубки и полосы спаиваются специальным паяльником-автогеном на швах, стыках, поэтому медный абсорбер — это был самый трудоемкий этап, занявший 2 дня.
Медь почернили, поместив ее в ванну с персульфатом калия:
Корпус утеплили, на заднюю стенку прикрепили фольгу для отражения тепла. Все зазоры тщательно уплотнили:
Конструкцию перенесли на место, для этого ее обернули обычной пищевой пленкой, и только после транспортировки и подключения установили стекло:
Результат: в жарком южном климате под прямыми лучами медь раскалилась, вода нагрелась до кипения, были даже заметные следы плавления полимерных элементов конструкции. Целесообразно в душ с солнечным абсорбером такого типа подмешивать холодную жидкость, для чего предусмотреть отдельную бочку с ней или подачу от крана.
Как установить солнечную систему нагрева воды
Гелиосистема устанавливается на скатной кровле, специальных наклонных площадках или стенах здания. Место для водогрейной установки с солнечными коллекторами выбирается индивидуально с учетом следующих рекомендаций:
- южная сторона здания;
- отсутствие видимых препятствий, загораживающих солнечные лучи: деревьев, близлежащих домов и т.д.;
- место должно быть удобным для дальнейшего обслуживания и ремонта системы.
Перед монтажом и регулировкой трубчатых или панельных водонагревателей определяют оптимальный угол наклона установки. В этом отношении руководствуются следующей формулой:
- для лета — (широта + (широта — 22,5 градуса)) ÷ 2;
- для зимы — (широта + (широта + 22,5 градуса)) ÷ 2.
 | Ориентация | Угол наклона коллектора | |
| 30° | 50° | 70° | |
| Восток | 1,64 | 1,61 | 1,61 |
| Восток ЮгоВосток | 1,45 | 1,47 | 1,61 |
| ЮгоВосток | 1,17 | 1,15 | 1,34 |
| Юг ЮгоВосток | 1,04 | 0,98 | 1,14 |
| Юг | 1 | 0,94 | 1,11 |
| Юг ЮгоЗапад | 1,03 | 0,97 | 1,13 |
| ЮгоЗапад | 1,13 | 1,09 | 1,27 |
| Запад ЮгоЗапад | 1,35 | 1,35 | 1,60 |
| Запад | 1.61 | 1,61 | 1,61 |
Угол наклона будет меняться в зависимости от времени года. В связи с этим перед началом зимнего или летнего сезона будет необходимо заново отрегулировать гелиостанцию. Набирает популярность автоматика слежения за солнцем, самостоятельно подстраивающая угол наклона и расположение гелиопанели. В движение конструкцию приводит электромотор, подключенный к бытовой сети на 220 В. {banner_downtext} Подключение солнечного коллектора к системе горячего водоснабжения осуществляется следующим образом:
- Установка водонагревателя — коллектор монтируется с помощью специальной рамы, при необходимости меняющей угол наклона. Можно встроить гелиопанель в кровлю или поставить на ровной площадке. Допускается одновременное подключение нескольких модулей в единую сеть, посредством гидравлических переходников. При установке моноблока учитывают, что вес наполненного бака достигает 300 кг. В месте монтажа потребуется укрепить конструкцию крыши.
- БКН — бойлер косвенного нагрева необходим для всесезонных гелиосистем. В баке присутствует отдельный змеевик (располагается внизу) к которому, с помощью труб, подсоединяется солнечный коллектор. Ко второму теплообменнику подключается котел.Системы безопасности — в схеме монтажа солнечного водонагревателя трубчатого и панельного типа предусматривается:
- Устройство для сброса давления — узел, предназначенный защитить от закипания систему ГВС. Модуль подключен к канализации, через трубопровод. При перегреве теплоносителя срабатывает датчик, сбрасывающий горячую воду. Открывается клапан подпитки. В систему ГВС добавляется холодная вода.
- Защитить солнечную систему от закипания можно при помощи шторок, автоматически закрывающих абсорбер при достижении определенной температуры теплоносителя.
- Устройство для сброса давления входит в принципиальную схему монтажа солнечного водонагревателя трубчатого типа. Особенность работы этой гелиосистемы в высокотемпературном режиме нагрева. Вода греется до рекордных 60-80°C и может быстро достигнуть точки кипения. Чтобы не допустить перегрева используют группу безопасности.
- Насосное оборудование — необходимо системам горячего водоснабжения на солнечных коллекторах с принудительным движением теплоносителя. Циркуляционный узел включает: группу безопасности и насос. Оборудование подключается к автоматике солнечного коллектора.
Основные правила техники безопасности при эксплуатации гелиоустановок описаны в СниП III-4-80. Отдельные рекомендации указываются производителями оборудования:
- монтаж на высоте свыше 5 м выполняет персонал, имеющий допуск к высотным работам;
- во время составления проектной документации, производят расчет опорных конструкций с учетом возможных ветровых и других нагрузок.
- для компенсации тепловой нагрузки, расширительный бак выбирается с вместительностью не менее 15% от общего объема теплоносителя.
- используется предохранительный клапан, с пограничным значением не более 3 атм.
Применение правил техники безопасности и рекомендаций по подключению гелиоколлекторов, непременное условие для ввода системы в эксплуатацию. При нарушении условий подключения стабильная работа солнечных водонагревателей не гарантируется.
Чертежи конструкций
Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации
Особенности размещения и подключения
Для максимально возможного поглощения солнечных лучей, коллектор нужно ориентировать в южном направлении. Достаточно небольшого угла наклона 10-15 градусов, чтобы коллектор эффективно работал практически при любом расположении солнца.

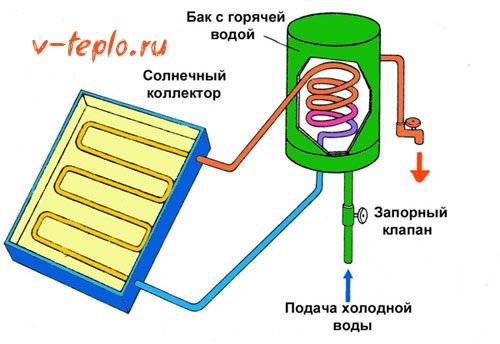

Нижнюю часть трубы нужно подсоединить к нижней части накопительного бака, а верхнюю – приблизительно, к его центральной части. Холодная вода из полимерной емкости будет поступать по нижней трубе в коллектор, где будет нагреваться и подниматься по верхней трубке в бак.
Таким образом, будет осуществляться естественная циркуляция воды по самодельной системе. Чтобы обеспечить высокую интенсивность циркуляции воды, бак должен быть размещен чуть выше солнечного коллектора на расстоянии не менее 0,3 м от него.
При правильном соединении гелио-коллектора с накопительным баком обеспечивается естественная циркуляция воды
Нужно учесть, что при поступлении холодной воды в бак из системы водоснабжения происходит ее активное перемешивание, что снижает эффективность работы коллектора. Избежать этого можно, оборудовав ввод в бак турбулентным редуктором, который представляет собой заглушенную трубку с множественными отверстиями.
Вода через редуктор поступает плавно, что позволяет холодной воде оставаться в нижних слоях, откуда и происходит ее забор в солнечный коллектор.
Использование турбулентного редуктора помогает избежать перемешивания холодной и теплой воды в накопительном баке
Очевидно, что солнечный коллектор обеспечивает подогрев воды только в дневное время при солнечной погоде
Поэтому важно сохранить горячую воду для ее использования днем и вечером. Для этого необходимо произвести утепление накопительной емкости
Что такое солнечный коллектор?
По своей сути, это климатическое оборудование, которое используется для производства горячей воды с ее последующим использованием в водопроводе и отопительной системе. Принцип функционирования такой системы заключается в изменении плотности воды во время ее нагревания, за счет чего происходит выталкивание горячей жидкости наверх.
Главное отличие таких систем заключается в том, что используются для нагрева природные ресурсы, в частности, солнечная энергия, которая абсолютно бесплатна. А правильно сконструированный солнечный коллектор позволяет извлекать эту энергию даже в морозный день или при пасмурной погоде. Поэтому применение такого устройства возможно не только летом, но даже осенью и зимой.
Устройство солнечного коллектора
Конструкция полной системы солнечного коллектора обязательно включает несколько основных элементов — это:
- прибор для извлечения солнечной энергии;
- емкость для накапливания горячей воды;
- теплообменник;
- теплоизоляционная конструкция, которая снижает скорость остывания теплоносителя.
Полезные советы
Установка коллектора под прямым углом к солнечным лучам дает больший КПД. В течение года, угол наклона коллектора меняется, в зависимости, от интенсивности солнечного освещения:
- летом, величина угла соответствует географической широте местности плюс 15°;
- в зимнее время — минус 15°;
- весной и осенью, устанавливают, почти, вертикально.
Для правильной результативной работы коллекторов к ним подключают механизм слежения за солнцем, который управляется двигателями.
Чем больше вес конструкции, тем мощнее выбирают двигатель.
Солнечная концентрированная энергия, находящаяся в зоне фокуса, может вызвать серьезные ожоги или стать причиной возгорания предметов.
Для этого, достаточно, подержать деревянный предмет в точке фокуса 30 сек.
В целях безопасности, при проведении работ, обязательно, используются защитные средства: солнечные очки, сварочная маска, брезентовые перчатки.
Для изготовления солнечных коллекторов народные умельцы используют старые оконные рамы, холодильники, электрические бойлеры и другие подручные предметы и материалы.
Изготовление солнечных коллекторов под силу каждому, требуется лишь знание законов физики и навыки работы с несложными инструментами.
Что такое солнечный коллектор и как его изготовить своими руками, наглядно показано в предлагаемом видео.
Чем солнечные батареи отличаются от коллекторов
Первое, что вам нужно знать — это отличия солнечной батареи и коллектора. В батарее тепловая энергия преобразуется в электрическую, аккумулируется и может быть направлена на работу электроприборов, нагрев теплоносителя и т.п. Чтобы собрать солнечную батарею, нужны фотоэлементы, последовательно соединенные в корпусе.
Коллектор предназначен для отопления дома непосредственно с помощью тепловой энергии. Солнце нагревает воду, поступающую в отопительную систему, эта же вода может быть использована для автономного горячего водоснабжения. Фотоэлементы для устройства коллектора не требуются, и материалы для установки вы вполне можете собрать в своем подручном хозяйстве.
Можно ли использовать солнечный коллектор зимой
Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:
- После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
- Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
- Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
- Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.
Солнечный коллектор на крыше дома в зимнее время года

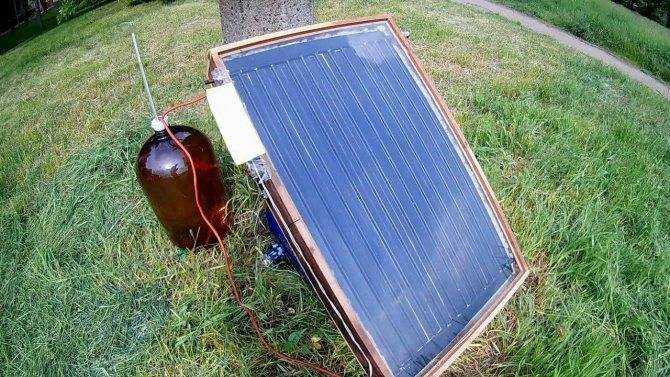

Процесс сборки самодельного солнечного коллектора
Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).
Сборка солнечного коллектора
Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.
Схема работы

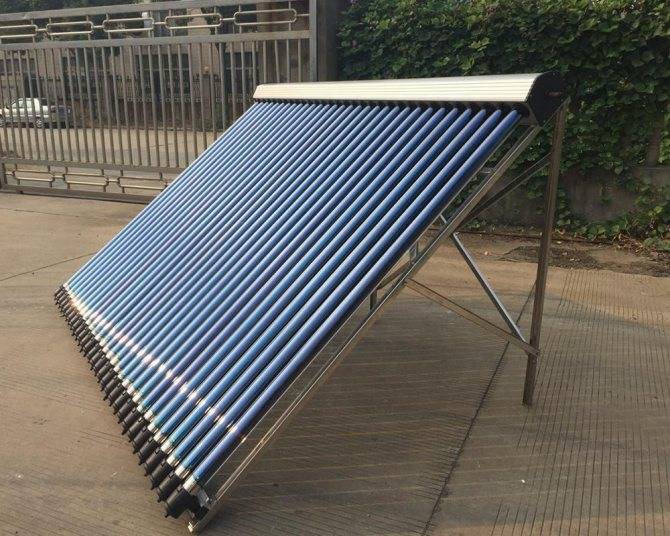

Коллектор состоит из двух главных частей: светоулавливателя и теплообменного аккумулятора, который преобразует энергию радиации в тепловую энергию и передаёт её теплоносителю. Накопители могут быть вакуумными, трубными и плоскими. В первых конструкция похожа на термос: одна труба вставлена в другую, а между ними имеется вакуум, создающий идеальную теплоизоляцию. Благодаря цилиндрической форме труб, солнечные лучи попадают на них перпендикулярно и передают максимум энергии.
Теплоносителем в таких конструкциях является обыкновенная вода. Она может не только отапливать помещение, но и служить для бытовых нужд. При этом нет выделений углекислого газа в атмосферу, что весьма актуально в наши дни. К тому же не требуется никаких затрат на топливо, а эффективность коллектора составляет 80%. На большей части России в период с марта по октябрь в среднем в сутки солнцем вырабатывается 4−5 кВтч/м2, что позволяет небольшим устройством размером 2м2 нагревать ежедневно до 100 л воды.
Для всесезонного использования коллектор должен иметь обширную поверхность, два контура с антифризом и дополнительные теплообменники. Таким образом, благодаря грамотно использованной энергии можно получать бесплатное тепло 7 месяцев в году, независимо от того ясно на улице или нет.
Энергия солнца – альтернативный источник тепла
Идея использования солнечной энергии для отопления не нова. Более того, целесообразность ее применения доказана американцами, китайцами, испанцами, израильтянами и японцами.
Рынок изобилует предложениями различных установок по преобразованию энергии солнца и дальнейшего ее использования для хозяйственных нужд.
Гелиосистемы активно используют в качестве основного источника теплп во многих странах мира. В наших широтах оно пока применяется в качестве дополнения к системе отопления
Стоимость систем зависит от их типа, площади, материала, применяемого при изготовлении. Из года в год наблюдается устойчивая тенденция к снижению цен на все виды солнечных установок – гелиосистем.
Это делает их более доступными широким слоям населения. Вот только пока не каждый желающий готов совершить такую покупку.
Зато, при желании, можно соорудить эффективную систему солнечного отопления своими руками, потратив ощутимо меньше средств.
Привычная система отопления, отлично выполняющая свои функции многие годы, становиться все дороже. Виной этому – глобальное подорожание энергоресурсов во всем мире. Естественное желание, возникающее у хозяина – сэкономить на отоплении, съедающим значительную долю семейного бюджета.
Так солнечная система отопления может полноценно заменить привычную твердотопливную, газовую или любую другую. Все зависит от типа и размера помещения, в котором она будет использоваться.
Вариант, подходящий для зернохранилища не подойдет для жилого дома, а система, удовлетворяющая потребности дачи, никак не справится с отоплением 2-этажного особняка.
Полная замена традиционного отопления солнечным иногда проблематична. Владелец опасается, что система может не справиться или физически не хватает места для монтажа нужного количества панелей.
Поэтому, часто используют комбинированную систему отопления, не отказываясь полностью от установленного газового (электрического или другого) оборудования. Уровень замещения привычного отопления солнечным может достигать 90%.
Также, важное значение имеет годовое количество солнечных дней местности, в которой располагается жилище. Причем, среднесуточная температура не столь важна
Многие установки эффективно поглощают свет в зимние морозные дни (солнечные коллекторы, использующие в качестве теплоносителя антифриз).
Кроме отопления солнечная установка способна обеспечить жилище теплой водой и электроэнергией
Определяемся с размерами коллектора
Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:
- Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
- черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
- минеральная вата (теплоизоляция);
- лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
- угловые переходы 18 х 18 миллиметров;
- сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
- сотовый поликарбонат (лицевое покрытие коллектора);
- лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
- все необходимые для проведения паяльных работ инструменты.
Сдвоенный коллектор
Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе
Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.
Подведем итоги
В условиях тотального подорожания коммунальных услуг можно использовать альтернативные способы обогрева помещений, подогрева воды для хозяйственных нужд. В других странах солнечные коллекторы применяются для отопления довольно давно.
Если вы не хотите платить большие деньги за промышленный водяной коллектор, его можно собрать самостоятельно, используя подручные материалы. Хотите, чтобы конструкция была более солидной и действительно могла удовлетворять потребности в горячей воде и отапливала ваш дом? Тогда придется посетить строительный магазин, подготовиться к сборке более основательно: приобрести вакуумные колбы, специальные трубки, листы стекла или поликарбоната, другие комплектующие.
Резка и зачистка медных труб для солнечного коллектора
Когда будете решать вопрос, какая система оптимальная, принимайте во внимание: солнечные коллекторы, как любое техническое решение, имеют плюсы и минусы, которые обязательно нужно учитывать
Плюсы и минусы гелиосистемы
Из положительных сторон выделяют:
- экологически чистый вид энергии, получаемый бесплатно;
- снижение расходов на оплату коммунальных услуг за централизованный подогрев воды до 40-50 %;
- небольшой срок окупаемости;
- возможность подогревать воду для хозяйственных нужд и отапливать небольшие помещения d зимний период;
- широкий выбор материалов, простота сборки конструкций.
К отрицательным моментам можно отнести:
- трудозатраты на создание светового коллектора;
- понижение коэффициента полезного действия в зимнее время, что делает практически невозможным использование таких систем в северных широтах;
- нужны профилактический уход и очистка;
- в холодное время необходимо использовать антифриз, что влечет дополнительные расходы.
Видео по теме:
