Сварка
Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.
Положительные стороны
Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.
Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.
Отрицательные стороны
Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.
Монтаж
Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:
- сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
- угольный либо графитовый электрод;
- очки либо маска для защиты глаз;
- сварочные кожаные перчатки для защиты рук;
- монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
- наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
- изоляционная лента для дальнейшей изоляции сварочного места соединения.
Последовательность выполнения работ такова:
- Каждый соединяемый провод освободите от изоляции на 60-70 мм.
- Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
- Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
- Сверху скрутки закрепите клещи заземления.
- Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
- Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.
В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.
Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.
Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу
А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится
Как выполняется сварка смотрите в этом видео:
Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.
Существующие способы соединения проводников
Основные способы соединения проводников в доме или квартире
Для соединения проводов могут быть сделаны несколькими способами:
- сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
- клеммные колодки — просто выполнимое и довольно надежное соединение;
- пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
- опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
- использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
- болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.
Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.
Устройство и технические параметры
В своем большинстве ваги для соединения проводов имеют достаточно простое устройство, включающее в себя следующие компоненты:
- Корпус с расположенными на одном из торцов отверстиями для проводников. Делают эту часть зажима устойчивого к перегреванию и растрескиванию на морозе Полиамида 6.6. В зависимости от количества разъемов зажим может быть двойной, тройной и т.д.
- Фиксатор – изогнутая определённым образом пластинка из пружинной хромоникелевой марки стали. Располагающийся внутри корпуса напротив каждого отверстия (разъема) для проводников фиксатор имеет специальное окошко, в которое вставляется очищенная от изоляции токопроводящая жила.
- Контактная шина – медная пластина, при помощи которой зажатые в фиксаторы проводники становятся частью единой электрической цепи.
В многоразовых моделях фиксация проводника в зажиме производится при помощи небольших рычажков.
Разнообразие видов и моделей зажимов для проводов Wago позволяет применять их для соединения проводников в электрических цепях, имеющих следующие характеристики:
- напряжение – от 100В до 1кВ (1000 В);
- сила тока – от 6 до 323 А;
- частота тока 50-100 Гц.
Меры безопасности при пользовании тройником
Несоблюдения простых правил использования распределителей электроэнергии может привести к печальным последствиям. Самое страшное, что может произойти, это человек получит удар током или возникнет пожар. Чтобы этого избежать, достаточно придерживаться несложных мер защищенности.
В развитых странах разработаны нормы защиты тройников от воздействия внешних факторов. Они указываются специальными отметками IP.
Первая аббревиатура указывает уровень защиты от попадания пыли вглубь разветвителя, а под второй зашифрован показатель прикрытия от влаги. Показатели находятся в диапазоне от 0 до 6, где 0 минимальное значение, а 6 – максимальное. Например, в помещениях с повышенной влажностью нужно устанавливать распределители с показателями защиты не меньше IP44.
Как уже указывалось выше, при выборе тройника, необходимо учитывать суммарную степень нагрузки. Чем больше электроприборов разом подключено к тройнику, тем сильнее греется электропроводка. Это может так же привести к пожару. Из-за такого момента лучше применять распределитель электроэнергии с тремя гнездами, не больше.
Таким образом, можно сделать следующие выводы: если возникла потребность использовать электроразветвитель, то нужно изучить все воздействующие факторы. Выбирать тройники лучше хорошего качества с прочным корпусом в соответствии с видом проводки и стационарных розеток.
При проектировании дома или капитальном ремонте квартиры заранее составляется схема расположения розеток. Но бывают случаи, когда их количества не хватает в определенной части дома. Тогда нужно использовать специальные разветвители розеток. К ним относятся тройник розетка, двойник, удлинители, сетевые фильтры. Устройство имеет разные способы исполнения и различный функционал, от которого зависит работа.
Пружинные разновидности
Соединение проводов с помощью зажимов пружинного типа применяются как для простых, так и сложных схем. Для нескольких пар проводов изготавливают специальную блочную модификацию.
Фиксация происходит вследствие распрямления пружинного механизма. Это крепление считается одним из самых надежных. В состав такого механизма входит специальная смазка. Она отличается от предыдущих материалов, которые используются в крепеже. Это не гель, а смазочный материал определенной консистенции.
При изготовлении клемм пружинного типа производители указывают область применения подобной продукции. Выпускаются зажимы для многожильного и одножильного провода. Это необходимо учитывать при выборе. Чаще всего представленная разновидность крепления применяется для разветвления нуля и фазы.
Купить коннекторы для светодиодной ленты
Купить коннекторы для светодиодной ленты вам будет необходимо если Вы столкнулись с ситуацией, где нужно соединить несколько отрезков ленты, образующей единую композицию. Так как ранее соединение нескольких отрезков ленты делалось путём пайки, пришедшие на смену такому методу коннекторы стали незаменимыми элементами оформления освещения в виде светодиодных лент.
Коннекторы для светодиодной ленты отличаются друг от друга шириной, наличием проводов, геометрическими параметрами. То есть, в нашем интернет магазине Вы сможете купить коннекторы (соединители) как для светодиодной ленты 220 Вольт, так и для ленты 12-24 Вольта. Чтобы соединить два отрезка ленты под прямым углом Вам понадобится купить угловой беспаечный соединитель для светодиодной ленты если Вы не хотите паять место перехода ленты из одной плоскости в другую. Если на выходе контроллера имеются только клеммы, то для соединения ленты с выходом этого контроллера понадобится беспаечный соединитель для подключения RGB светодиодной ленты с проводом.
Способы соединения проводов или кабелей между собой
Места соединения двух проводников должны удовлетворять следующим требованиям:
- надежность;
- механическая прочность.
Соблюсти эти условия можно и при соединении проводников без спайки.
Опрессовка
Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.
Алгоритм опрессовки:
- зачистка изоляции;
- зачистка проводов до чистого металла;
- провода нужно скрутить и вставить в гильзу;
- проводники обжимаются при помощи специальных клещей.
Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.
Болтовое соединение
Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.
Порядок соединения такой:
- зачистка изоляции;
- зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
- на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
- конструкция затягивается гайкой.
С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.
Клеммники
Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:
- зачистка изоляции на 5-7 мм;
- удаление оксидной пленки;
- установка проводников в гнезда друг напротив друга;
- фиксирование болтами.
Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.
Виды клеммников для многожильных и одножильных кабелей
Всего существует 5 основных видов клеммников:
- ножевые и штыревые;
- винтовые;
- зажимные и самозажимные;
- колпачковые;
- ужимные типа «орех».
Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.
Клеммы в распределительной коробке (медные или металлические)
Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:
- дешевые приборы обладают низким качеством;
- соединить можно только 2 провода;
- не подходят для многожильные проводов.
Самозажимные клеммники WAGO
Используется 2 вида клеммников Ваго:
- С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
- С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.
При правильной эксплуатации клеммники Ваго работают 25-30 лет.
Использование наконечников
Для подключения используют 2 вида наконечников и гильз:
- в первых соединение производится внутри изделия;
- во втором оконцевание двух электропроводов происходит разными наконечниками.
Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.
Пайка наконечников электропроводки
Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.
Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.
Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
Общие требования к монтажу
Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.
Поэтому к ним предъявляются жесткие требования.
Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:
- При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
- Все соединения должны располагаться в доступных местах.
- Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
- Изоляция соединительных элементов должна соответствовать изоляции проводников.
- Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.
Выпускается множество разновидностей клеммников по назначению:
- вставные;
- гибридные;
- мини и микро клеммы;
- клеммы с предохранителями;
- клеммы с размыкателями;
- многовыводные;
- многоярусные;
- проходные и другие;
Для всех разновидностей правила монтажа едины.
Что делать, если жилы разного сечения?
Для соединения жил различного сечения в распределительной коробке рекомендуется использовать все те же клеммные колодки ваго, либо более дешевый вариант – обычные клеммные колодки. В данном случае необходимо тщательно затянуть жилы винтом либо зафиксировать флажком, и все, работа окончена.
Обращаем Ваше внимание на то, что если провода изготовлены из различного материала, то необходимо использовать специальные колодки с пастой внутри, которая предотвратит окисление жил. К таким колодкам относятся изделия фирмы wago
Также жилы разного сечения можно закрепить с помощью пайки.
Виды кабелей для соединения
Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.
Напряжение подключаемых приборов должно быть до 380 Вольт.
Сечение выбирается в зависимости от нагрузки:
- для тока в 6 А используется ПВС с сечением 0,75 мм.;
- для 10 Ампер – сечение составляет 1 мм.;
- для токов в 16 А – 1,5 мм.
Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.
Соединение проводов муфтой Easy-Protect
И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.
Называется эта штука – гелевая муфта Easy-Protect.
Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.
Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае
Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!
Особенности и отличия
Данные муфты на сегодняшний день выпускаются как для соединения под одну клемму, так и сразу нескольких.
Последние, естественно, идут чуть большего размера.
Такую муфту в отличие от ее старых, герметичных собратьев можно открыть и закрыть в любой момент. Вдруг вам понадобится проверить контакты.
Easy Protect применяется не только в быту, но и во всех секторах промышленности. Кроме эл.сетей низкого напряжения муфты отлично герметизируют и слаботочку.
Сам кожух защищен от ультрафиолета. Разместив его открытым способом на фасаде дома под прямыми лучами солнца разрушение стенок муфты не произойдет.
В некоторых случаях даже не нужно устанавливать лишних герметичных распредкоробок, делать страшные скрутки с болтовым соединением и мотками изоленты поверх.
Можно конечно купить и сборно-разборную муфту на резьбовом соединении.
Но это все равно проигрывает в оперативности и универсальности установки. А с вышеуказанными wago все получается очень компактно, изящно и надежно.
Самое главное опять же, не превышать номинальный ток зажима и защищать кабель соответствующим автоматом.
Как сваривать провода из скруток: что важно учитывать
Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.
Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.
Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.
Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.
Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.
При работе на высоте под потолком провода удобно расположить вниз.

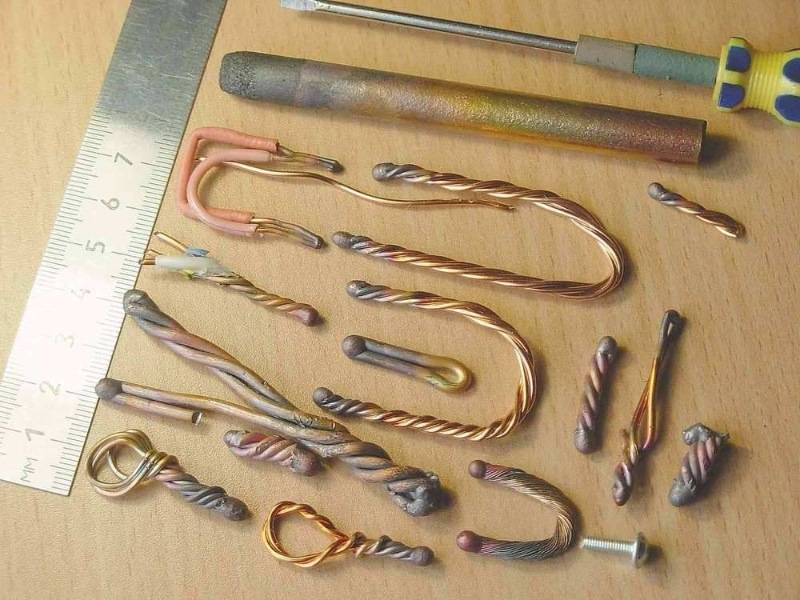

На конце сварки образуется каплевидный сплав формой контактного шарика.
Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.
Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.
На что следует обращать внимание
Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.
Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.
После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.
Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.
Затем провода укладывают в распаечную коробку, закрывают крышкой.
Эволюция соединений
Раньше у электриков не возникал вопрос, как соединить провода между собой. Для этого применялась единая для всех технология. Провода зачищались, скручивались между содой и обматывались изолентой.
Раньше в домах проводка выполнялась из алюминиевых проводов. Сегодня же медная жила для обустройства системы электроснабжения просто необходима. В последние десятилетия в наших домах и квартирах появилась новая, мощная техника. При ее применении требуется прочная, качественная проводка.
Как утверждают эксперты, в местах соединения проводов чаще всего возникают неисправности. Скрученные проводники при повышении нагрузки начинают нагреваться. Изолента со временем рассыхается. В этом месте велика вероятность короткого замыкания. Чтобы избежать возникновения пожара, необходимо применять специальные соединители проводов. Виды и особенности применения подобных изделий будут рассмотрены далее.

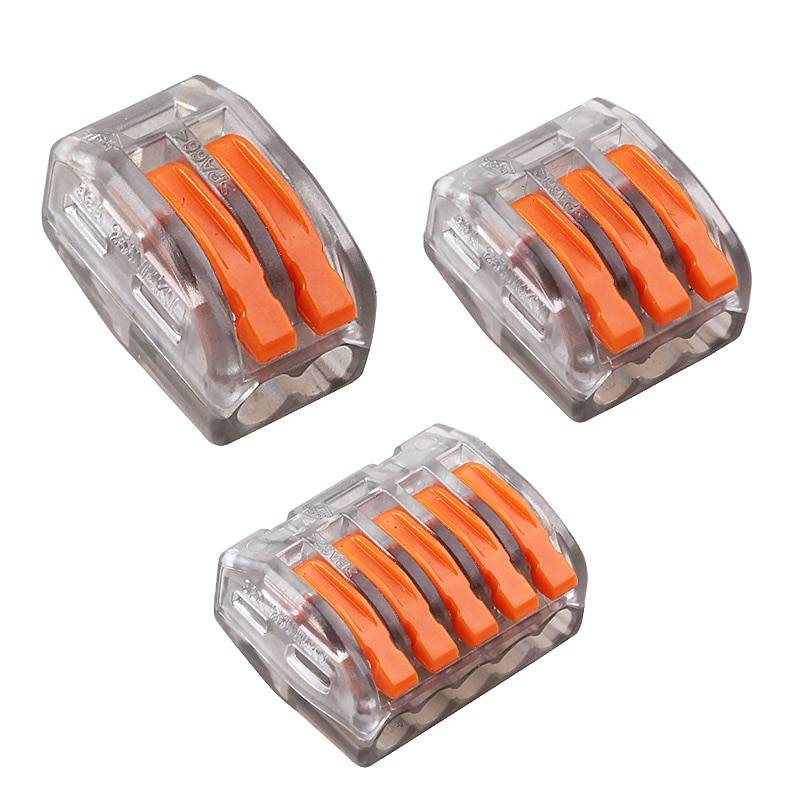

Wago
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.
Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.
Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.
Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.
Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.
Всегда правильно подбирайте именно клеммники ваго.
Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.
ЗВИ
С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.
Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):
Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.
В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.
Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.
Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.
В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.
Удивительно, но наименьшее значение получается у винтовых зажимов.
Классификации и требования ГОСТ
Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.
Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.
Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей
Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.
Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже
Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.
Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.
Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

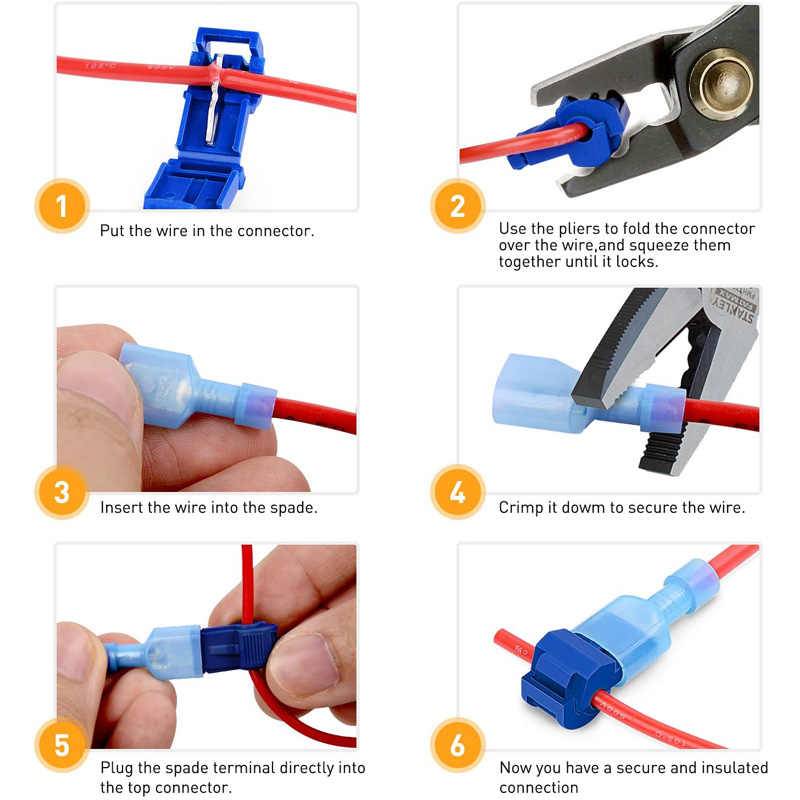

Прокалывающие коннекторы
Два рассмотренных выше вида коннекторов, при длительной работе показывают не совсем удовлетворительные результаты и качество контакта.
Например, у NLSC самое больное место – фиксирующая пластмассовая крышка. Она зачастую либо отламывается сама, либо откалывается фиксирующий замочек сбоку.
Еще одни минус – контактные пятачки, которые далеко не всегда прилегают всей поверхностью к площадкам на ленте.
Если мощность ленты достаточно большая, то слабенькие контакты не выдерживают и оплавляются.
Такие коннекторы просто не могут пропустить через себя большие токи.
При попытках их подогнуть, когда есть некоторое не совпадение пятна прижима, они могут и отломиться.
Поэтому в последнее время появились более современные модели сконструированные по принципу прокола.
Вот например подобный двухсторонний прокалывающий коннектор.
На одной стороне у него расположены контакты в виде ласточкиного хвоста под провод.
А на другой в виде штырьков – под светодиодную ленту.
С его помощью можно подключить светодиодную ленту к блоку питания. Такие модели можно найти как для лент открытого исполнения, так и для герметичных в силиконе.
Для подключения, заводите конец или начало отрезка подсветки в коннектор и прижимаете сверху прозрачной крышкой.
Контактные штырьки при этом сначала оказываются снизу медных пятачков, а затем буквально протыкая защитный слой и медные дорожки, образуют надежный контакт.
При этом ленту выдернуть из разъема уже не возможно. А проконтролировать места соединения можно через прозрачную крышку.
Для подключения проводов питания их даже не придется зачищать. Сам процесс чем то напоминает подключение витой пары в интернет разъемах.
Чтобы открыть такой коннектор необходимо будет приложить определенное усилие. Просто руками это сделать вряд ли получится. Поддеваете лезвием ножа боковые места крышки и поднимаете ее вверх.
Правила кодировки по цветам
Когда перед мастером возникает необходимость качественно распределить все проводники кабеля, то он обязательно должен использовать специальную схему раскладки жил провода. Это правило относится не только к четырёхпарным изделиям, которые призваны соединять телекоммуникационные модули патч-панелей с розеткой, но и к многопарным магистралям. Цветовая кодировка особенно важна в тех случаях, когда один конец витой пары RJ-45 уже имеет заводскую вилку, а вторую часть приходится доукомплектовывать прямо на объекте.
На одни коммутационные узлы производители могут заранее наносить разноцветные метки в соответствии с установленными стандартами, которые будут служить подсказкой во время работы, а вот на других изделиях такая функция не предусмотрена. В соответствии с действующим кодом, пары помечаются двумя оттенками: основным и дополнительным. К первой категории относятся — красный, белый, жёлтый, чёрный, а также фиолетовый. А вот в качестве вспомогательных цветов используются оранжевый, синий, зелёный, серый, коричневый.
Первой всегда устанавливается основная жила. Специалистами была регламентирована последовательность для 25 пар (50 проводников). Если кабель состоит из десяти либо четырёх жил, тогда используются цвета из самого начала списка (к примеру: для витой пары UTP 4 x 2 первой укладывается бело-синяя, а завершает всё бело-коричневая проводка). Изделия большей ёмкости специалисты всегда разбивают на десятки, за счёт чего в них последними укладываются красно-серые жилы.
Преимущества и недостатки соединения проводов клеммами
Рассмотрим положительные качества использования клемм. Это следующие плюсы:
- безопасность соединения;
- исключается возникновение искры;
- долговечность и надежность в процессе работы;
- высокая степень жесткости;
- простота во время установки.
Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка
Во время монтажа важно знать, как соединить провода в распределительной коробке
Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.
Внутреннее устройство клеммы с рычажками.
Обжим без инструмента
Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников. Стандартный кримпер обладает:
- Портом для обжима провода;
- Встроенным инструментом для зачистки кабеля;
- Кусачками, позволяющими «откусить» ненужную часть кабеля.
Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.

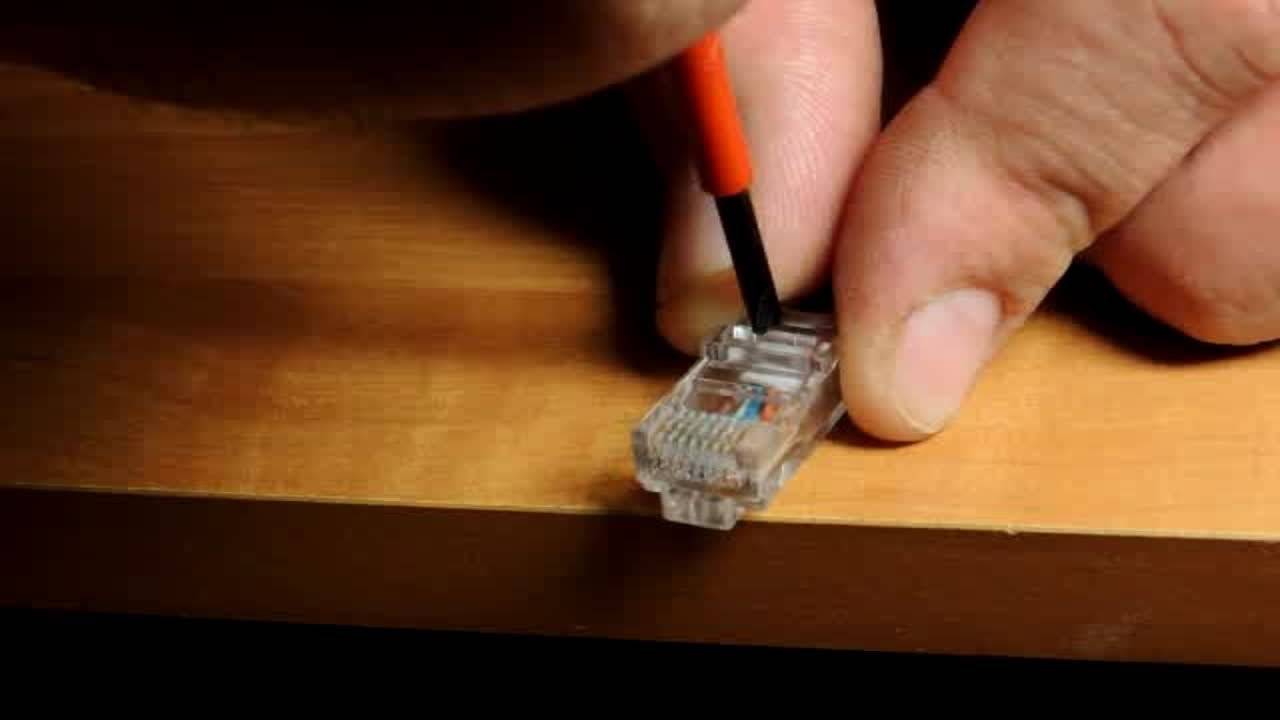

Обжим с помощью шлицевой отвертки
