Смотровой колодец для канализации: устройство колодца в ливневой и сточной системах

Классификация смотровых колодцев

Все смотровые колодцы имеют схожую конструкцию.

Они обычно состоят из нескольких элементов:

• люк;
• горловина;
• рабочая камера;
• лоток;
• основа.

Схема устройства типового смотрового колодца — верхняя часть с крышкой должна быть легко доступна, чтобы можно было мониторить уровень жидкости. Форма колодца может быть, как круглая, так и четырехугольная. Основание конструкции чаще всего выполняется из железобетонных плит, уложенных на щебень.

Конструкционная особенность оборудования – лоток, в который переходит трубопровод на входе в колодец. В нижней части лоток повторяет форму трубы. Изготавливается элемент из бетона, поверхность детали затирается.

В некоторых случаях используется еще и железные. С обеих сторон от лотка монтируются полки, на которых размещаются рабочие в ходе эксплуатационных мероприятий.

Размеры рабочей камеры должны быть вполне достаточными для того, чтобы человек мог спуститься внутрь и выполнить необходимые манипуляции. На стенке камеры располагаются ступени или скобы для спуска.

Для его изготовления может быть использован чугун или особые полимерные материалы.

Все смотровые колодцы в зависимости от своих конструктивных особенностей можно разделить на несколько групп:

1. Контрольные. Обустраиваются на участках соединений дворовой и уличной сети. Должны быть расположены только за красной линией застройки.
2. Поворотные. Устанавливаются там, где направление трубопровода изменяется. Лоток таких конструкций должен иметь форму плавной кривой и в точности повторять очертания поворота.
3. Перепадные. Монтируются на участках, где уровни подводящей и отводящей трубы не совпадают.
4. Промывные. Обустраиваются на стартовых участках, где из-за невысокой скорости жидкости может образовываться осадок, что потребует промывки труб.
5. Линейные. Монтируются на прямых участках трубопровода. Точное расстояние между смотровыми колодцами рассчитывается исходя из диаметра труб.
6. Узловые. Устанавливаются в местах соединения нескольких веток трубопровода. Обычно узел соединяет три подводящих и отводящую трубу.

Какие существуют санитарные нормы и правила для питьевых колодцев

Каждому хозяину частного участка следует знать некоторые стандарты, согласно которым должно происходить строительство питьевого колодца и его дальнейшая эксплуатация. Данные требования определяет главный государственный врач.

Основным этапом колодца является место, где он должен быть установлен. Для выбора места используют разведочное бурение. Его стоимость намного выше природных способов, но данный метод способен предоставить практически 100 % результат. Разведочное бурение также предоставляет данные о санитарных условиях места, где в дальнейшем будет расположен колодец.

Если на расстояние 50 м от частного дома располагаются объекты химической промышленности, заводы или фабрики, то монтаж колодца запрещён. На такое же расстояние следует отдаляться от выгребных ям и туалетов.

Существует такое понятие, как дебет источника. Он позволяет определить, на какое количество человек рассчитан питьевой колодец. Обыкновенно, хозяева частных домов не слишком обращают внимания на данное условие.

Обязателен монтаж оголовка колодца (той части, которая поднимается над поверхностью). Оголовок служит защитным элементом и препятствует проникновению в воду мусора и грязи. Минимальная высота, на которую он должен подниматься над поверхностью, составляет 0,7 — 0,8 м. Также обязательна установка крыши или люка.

Чтобы обезопасить воду от появления грязи и мути, на дне питьевого колодца следует сделать фильтрующий элемент. Для него обычно используют насыпь из чистого песка или предварительно промытого щебня. Согласно некоторым нормативным документам, высота фильтра не должна быть менее 60 см.

Следует помнить, что каждый колодец требует чистки. Также иногда приходится производить ремонт шахты. Для удобства спуска, в стены колодца, при строительстве, устанавливают металлические или чугунные скобы. Для предотвращения коррозии, их покрывают грунтовкой.

Особенности конструкций различных типов

Требования к железобетонным сборным конструкциям изложены в нормативных документах ГОСТ 2080-90, где подробно расписаны технические требования к изделиям, даны их характеристики, маркировка и указаны ссылки на смежные статьи ГОСТ.

Преимущества сборных сооружений перед монолитными заключаются в возможностях монтажа. Железобетонные детали имеют большой вес, поэтому транспортировать и устанавливать их приходится с помощью спецтехники. Гораздо удобнее обеспечить доставку отдельных деталей, чем всего сооружения в готовом виде.

При установке иногда требуются дополнительные меры – например, устройство водоупорного замка. Собирая конструкцию по частям, выполнять специфические земляные работы намного легче.

Схема устройства смотрового колодца линейного типа, который оборудуют в качестве ревизионной или дренажной точки на прямых участках канализационного трубопровода

Итак, нижняя часть сооружения – это прочная бетонная плита, которую кладут на заранее подготовленное основание. Чтобы придать конструкции стабильность и одновременно обеспечить отток грунтовых вод, перед установкой в котлован засыпают щебень. Плиту днища укладывают на щебеночное основание строго горизонтально.

Нижняя часть называется лотковой, она оснащена отверстиями или патрубками для монтажа трубопровода. Место расположения входных отверстий зависит от назначения колодца. Предположим, в линейных конструкциях они находятся на противоположных сторонах, в поворотных – в зависимости от угла поворота.

Основная рабочая камера по размерам больше остальных – именно в нее следует спускаться, чтобы произвести проверку запорной арматуры, герметичности соединений или изношенности частей. Для удобства спуска одна стена оборудована лестницей из металлических скоб.

Сверху рабочую камеру закрывает плита перекрытия, к которой крепится еще один элемент – горловина. По диаметру она уже основной части.

Горловина прикрывается люком, который выполняет две функции – предохраняет колодец от проникновения нежелательных гостей и защищает от уличного мусора и осадков. Чтобы усложнить попадание в камеру, люк изготавливают из тяжелого материала – чугуна.

Устанавливая смотровые камеры на загородном участке, не обязательно использовать чугунные детали. Сейчас производят множество видов полимерных крышек, более удобных и эстетически привлекательных.

Люки имеют круглую форму и стандартные размеры (600 мм, 690 мм, 700 мм). Их следует подбирать, исходя из габаритов смотрового колодца

Требования к конструкциям полимерных изделий изложены в ГОСТ-Р №0260760. Один из распространенных материалов изготовления – полиэтилен. Надежность конструкции обеспечивает технология производства – метод экструзионной сварки.

Изделия не поддаются воздействию химических веществ, присутствующих в грунте, отличаются износостойкостью, экологичностью и герметичностью.

Внешне они напоминают большие капсулы с отверстием в горловине. В отличие от бетонных аналогов, пластиковые камеры приобретают и устанавливают в готовом виде.

Изделия приспособлены к быстрому монтажу и подключению труб. Благодаря легкой установке многие владельцы загородного жилья предпочитают именно пластиковые камеры.

Смотровые колодцы: назначение, типы, устройство

Смотровой канализационный колодец необходим, чтобы совершать наблюдение за всей системой канализации и вовремя устранять появляющиеся поломки. Именно по этой причине их и монтируют там, где возникновение неисправностей наиболее вероятно. Также такой колодец нужен для очистки и проведения ремонта при необходимости.

Устройство канализационного колодца состоит из таких частей, как:

• дно, где соединены выходной и входной трубопроводы;
• рабочая камера;
• непосредственно шахта колодца;
• входная горловина;
• крышка люка (должна быть легкодоступной).

Колодцы такого типа обязательно должны быть установлены:

• в том месте, где должно быть наблюдение, даже в том случае, когда возникновение поломки маловероятно;
• там, где к главному трубопроводу присоединяются боковые трубы;
• в том месте, где предусмотрен поворот потока;
• где проходят изменения параметров трубопровода (уклон или диаметр), что, в свою очередь, может повлиять на скорость и ширину потока.

Смотровые типовые канализационные колодцы разделяют на:

• Поворотные. Их устанавливают там, где канализационная труба поворачивает на 90о. Такие места бывают довольно проблемными из-за возникающих засоров.
• Линейные. Они имеют простейшую конструкцию и монтируются на прямых участках коммуникаций на определенном расстоянии (35 м или 50 м в зависимости от диаметра трубы).
• Узловые. Такие колодцы устанавливают там, где необходимо к основному трубопроводу сделать ответвления.
• Контрольные канализационные колодцы устанавливают там, где происходит присоединение локальных трубопроводов к центральным.
• Промывные. Эти колодцы устанавливают в самом начале для промывки сети.

Смотровые колодцы устанавливаются на участках длиной более 50 м, через каждые 35-300 м, в зависимости от диаметра трубы: чем меньше сечение, тем меньше расстояние. Для частных домов первый смотровой колодец устанавливается в 3-12 м от дома.

Как правильно произвести монтаж колодца

Известны две основные технологии, при помощи которых выполняется монтаж канализационных колодцев, зависящие в первую очередь от геологии земельного участка.

Первый вариант

1. Если необходимо производить монтаж на почвах глинистого характера, то делается котлован круглой формы. При этом диаметр должен быть несколько больше, чем аналогичный параметр самого кольца, а глубина должна быть максимальной ― от 2м.
2. Кольца завинчиваются по резьбе. При этом дополнительно применяется герметик в месте соединения.
3. На дно укладывается подложка. Её изготавливают из камней и песка.
4. Аналогичная смесь применяется и для заполнения пространства, которое будет между краем котлована и внешней поверхностью. Можно использовать щебень с более мелкой фракцией.

Второй вариант

1. Если работы надо проводить на почвах рыхлого типа или тех, что насыщены водой, то грунт первоначально вынимается на глубину, соответствующую высоте первого кольца колодца.
2. Примеряется первое кольцо и производится его выравнивание.
3. Проводится осаживание путём выборки из-под кольца земли.
4. Аналогично происходит навинчивание следующего элемента.
5. Процесс надо продолжать, пока не будет достигнута требуемая глубина.
6. При таком качестве грунта особое значение приобретает обустройство фильтра донного типа и уплотнение земли по всему периметру ПВХ кольца. Это позволит уберечь устройство от выпирания в ситуации промерзания грунта.
7. Дополнительно применяют якоря из бетона в нижней части колодца. Это позволяет кольцам после монтажа сохранять свою форму, даже когда происходит промерзание воды.

Имеются ограничения:

• Не рекомендуется применять такие элементы в районах где существует высокая сейсмоопасность.
• Также материал будет бесполезен в районах, где температурные показатели опускаются ниже уровня в -50 градусов Цельсия.

Виды канализационных колодцев

Разновидности смотровых колодцев выделяют, исходя из двух факторов:

• основной функции и места монтажа;
• материала изготовления.

Согласно первому фактору существуют линейные, узловые, поворотные и перепадные виды. Они одинаково применяемы и к бытовым, и к промышленным коммуникативным системам. Это значит, что любой из названных видов при необходимости (например, в связи с большой протяженностью канализационного трубопровода) можно установить у себя на загородном участке.

Галерея изображений
Фото из
Установка линейных смотровых колодцев в системах канализации выполняется на прямых участках трубопровода через регламентированное СНиП 2.04.03-85 расстояние

Расстояние между соседними смотровыми колодцами зависит от сложности рельефа и от диаметра трубопровода

В местах смены направления трубопровода устанавливаются поворотные смотровые колодцы, отличающиеся от линейного типа формой донного лотка

Форма лотка, расположенного внутри поворотного колодца, имеет плавные очертания, угол поворота не превышает 90°

В точках слияния двух или трех канализационных веток устанавливается узловой пункт, из которого выходит одна канализационная труба

Устройство контрольной разновидности смотрового колодца производится в местах подключения дворовой или квартальной системы к централизованной сети

На начальных участках системы, в местах вероятного замедления течения стоков, сооружают промывные колодцы, предназначенные для борьбы с образованием осадка

На участках резкого изменения рельефа, расположения подземных объектов, которые требуется обойти, и там, где необходимо снижение скорости движения сточных масс, ставят перепадный вид

Пластиковый смотровой колодец линейный

Смотровой колодец сетевой сплавной канализации

Поворотный канализационный пункт из бетонного кольца

Специфика устройства поворотного пункта канализации

Узловая категория смотрового колодца

Контрольный тип колодца канализации

Промывной смотровой вариант

Смотровой перепадный колодец

Линейные устанавливают на прямом трубопроводе. Они снабжены одной парой патрубков или отверстий для выхода, которые расположены напротив друг друга. Такие колодцы необходимы, даже если нет предпосылок к возникновению аварийной ситуации, однако участок признан достаточно длинным (по СНиП – от 35 м до 300 м).

Поворотные типы, как видно из названия, монтируют на поворачивающих в сторону трубопроводах. Действует общее правило: угол поворота не должен превышать 90 º, то есть не должен быть острым. Патрубки (отверстия) находятся не на одной линии, а в местах, зависящих от угла поворота, однако на одном уровне по высоте.

На схеме показаны три вида смотровых колодцев, отличающиеся своей конструкцией. Врезка труб осуществляется в патрубки, расположенные с разных сторон, в зависимости от выполняемой функции (линейный, поворотный и узловой типы) (+)

Узловые модели монтируют на местах пересечений двух и более трубопроводов, а также там, где центральная линия имеет ответвления. Колодцы отличаются конструкционно наличием дополнительных патрубков (отверстий). Как правило, все входы/выходы находятся на одном уровне.

Смотровое дренажное сооружение сборного типа из бетонных колец. Важным условием эксплуатации является тщательная герметизация стыков и швов для исключения проникновения паводковых вод

Перепадные служат для повышения либо понижения потока, поэтому патрубки располагаются на разных уровнях: подводящий обычно выше, ближе к горловине, отводящий – внизу. К устройству перепадных колодцев прибегают также при необходимости снизить скорость транспортировки стоков.

Несмотря на функциональные и конструкционные различия, все типы колодцев очень похожи. Их изготавливают из различных материалов. Изначально лучшими считались камень и кирпич, сейчас каменных сооружений практически не осталось. На замену им пришли практичные и более легкие в монтаже бетонные аналоги.

Полимерные сборные конструкции собираются по тому же принципу, что и бетонные: рассчитывается количество колец, подбирается по диаметру основание и горловина

На заводах ЖБИ выпускают стандартные детали, из которых при монтаже складывают отдельные камеры: просто устанавливают отдельные элементы друг на друга, затем герметизируют швы.

Современный аналог бетонных колодцев – полимерные модели, которые представляют собой гофрированные емкости и отличаются особой прочностью и герметичностью.

Какому материалу отдать предпочтение

Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.

Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.

При изготовлении дренажного колодца своими руками необходимо учитывать морозостойкость и влагостойкость материалов

Подавляющее большинство дренажных колодцев изготовлено из армированных бетонных колец.

Применение бетона имеет свои плюсы:

• отличное сопротивление выталкивающей силе воды;
• способность держать большие нагрузки;
• возможность изготовления вручную на месте сооружения;
• невысокая цена.

Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.

Вместе с тем большая масса бетона имеет свои минусы:

• необходимость применения грузоподъемной техники;
• сложность выполнения отверстия для ввода и вывода дренажных труб;
• необходимость обустройства подъездных путей на период проведения монтажных работ;
• невозможность добиться полноценной водонепроницаемости.

Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400 мм.

Сооружение пластикового смотрового колодца напоминает конструктор, фасонные и функциональные части хорошо подходят друг к другу. Для достижения необходимых размеров пластик легко распиливается

Современное градостроение все чаще использует полимерные дренажные колодца.

Для этого есть ряд причин:

• простота монтажа;
• широкий выбор фасонных частей;
• высокая скорость сооружения;
• герметичность;
• малый вес.

Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек.

Однако и у таких колодцев есть минусы:

• высокая цена;
• недостаточная устойчивость;
• изготовление по индивидуальным проектным данным стоит очень дорого.

При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части. Галерея изображений

Галерея изображений

Фото из

Установка днища пластикового колодца

Раскрой пластиковой трубы на элементы

Уплотнитель для соединения с днищем

Отсыпка грунта в траншею или котлован

Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.

Кирпич удобно применять для получения необходимых размеров так как необходимые бетонные изделия не всегда есть в наличии

Поиск места под источник воды

При строительстве колодца важно правильно определить глубину залегания горизонта чистой питьевой воды, рассчитать и закупить нужное количество бетонных колец, оборудование для обустройства самого гидротехнического сооружения и водораспределительной системы. Немаловажно также правильно выбрать место и время рытья колодца

Выбор правильного места под колодец зависит от нескольких факторов:

• Данные геологоразведки. Существует множество способов поиска воды на участке, но ничего более надежного, чем геологические исследования местности, пока не придумано.
• Сведения о близлежащих источниках. Не лишним будет поинтересоваться у ближайших соседей, на какую глубину построены колодцы у них, какого качества вода.
• Пригодность воды для питья. Обязательно нужно сдать пробу воды на химический и микробиологический анализ в ближайшую санстанцию. Специалисты определят концентрацию химических веществ и наличие болезнетворных бактерий.
• Тип грунта. От этого зависит сложность рытья колодцев, необходимость использования специального оборудования и т.п. В конечном итоге все это сказывается на стоимости готового колодца. Тяжелее всего строить колодец на каменистых грунтах.
• Рельеф местности. Наибольшие трудности возникают при строительстве колодца на склоне холма. Идеальный вариант – ровный участок.
• Расстояние от источников загрязнения. Колодцы копают на значительном удалении от выгребных ям, септиков, компостных куч, хлевов. Нежелательно располагать их в низине, куда стекает дождевая, талая вода, а также вода с примесями сельскохозяйственных удобрений.
• Степень удаленности от дома. Чем ближе источник воды к дому, тем удобнее.

Предлагаем ознакомиться: Тонкая стяжка пола на бетонное основание

При этом выработку следует размещать так, чтобы она не мешал проезду, не перекрывал доступ к хозяйственным постройкам, подсобным помещениям.

При строительстве водоснабжения и канализации следует ориентироваться на СНиП 2.04.03-85. Это необходимо, чтобы предотвратить загрязнение источников питьевой воды, подмывание фундаментов построек, нарушение работоспособности систем

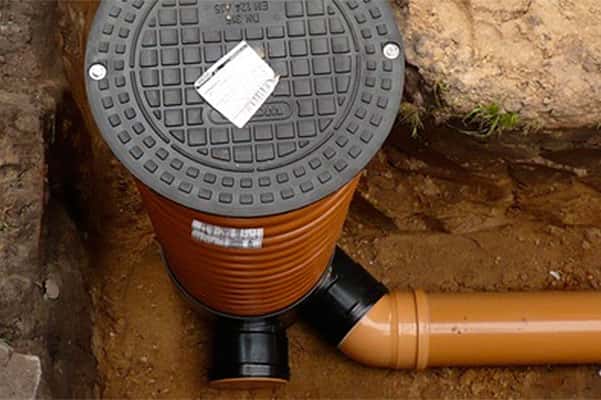

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

• пластиковое дно;
• гофрированная труба;
• резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

1. Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
2. Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
3. Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
4. Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
5. Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

• гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
• выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
• на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
• теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
• обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
• образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
• на последнем этапе работ монтируется крыша.

Материалы для обустройства канализационной шахты

Большой популярностью пользуются пластиковые материалы. Такие шахты обладают важными преимуществами, среди которых надежность конструкции, ее долговечность, а также не вызывающие сложности монтажные работы.

По своим техническим характеристикам пластик наделен следующими преимуществами:

• Высокий запас прочности и устойчивость к воздействиюкритических нагрузок;
• Повышенный показатель износостойкости;
• Ровная поверхность труб, не допускающаяобразования нароста;
• Возможность получения идеальной герметичности вместах соединения деталей.

Важным недостатком пластиковых систем принято считатьиспользование лишь в тех случаях, когда нагрузка на канализацию минимальна.Кроме того, пластик не подходит для монтажа колодца в мягком или постоянноиграющем грунте.

Не сдает своих позиций и бетон. Этот материал, несмотря на сложности во время установки, используется повсеместно.

Из преимуществ бетонных конструкций стоит отметить:

• Возможность использования в любом типе почвы;
• Быстрый монтаж колец;
• Высокий запас прочности и надежности;
• Не поддается воздействию химии.

Недостатками считается крупный вес конструкций, которыйтребует привлечения к работе специальной техники, а также необходимостьобустраивать лоток вканализационном колодце для каждого сооружения.

Советы и рекомендации

Процесс устройства смотровых колодцев может показаться схожим со строительством других типов канализационных сооружений. Однако здесь существуют свои специфические черты и нюансы, с которыми следует ознакомиться перед началом работ. А чтобы не ошибиться с выбором изделий и технологий установки, стоит обращаться к подсказкам соответствующих нормативных документов и консультациям у профессионалов. В зависимости от конструкций различают различные типы колодцев, каждый из которых оптимально подходит в том или ином случае. Поэтому на этапе планирования устройства смотровых колодцев, необходимо изучить их классификацию, чтобы определить – какой из видов подойдет лучше или же обратиться за помощью к специалисту.

О том, как сделать монтаж смотрового колодца, смотрите в видео ниже.

Это интересно: Дренаж фундамента дома своими руками: как правильно сделать и обустроить
