Классификация и виды выгребных ям
Выгребное канализационное сооружение представляет собой укрепленное гидроизолирующим материалом углубление в земле, служащее для сбора и частичной переработки стоков и отходов жизнедеятельности человека. На сегодняшний день ямы делятся на виды в зависимости от материала изготовления, конструкции и принципа действия. Так, она может изготавливаться из бетона, пластика, металла, кирпича. На дачах они нередко делаются из подручных материалов (автомобильных покрышек, старых металлических цистерн и т.д.).
Выгребная яма зачастую имеет длительный срок эксплуатации при правильном монтаже
По типу устройства ямы делятся на:
- Открытые (поглощающие). Они не имеют дна, стоки из них уходят непосредственно в почву. Поэтому такие сооружения нельзя считать абсолютно безопасными. Строительство их допускается лишь в том случае, если весь суточный объем сточных вод составляет не более 1 кубометра.
- Закрытые. Это полностью герметичные ямы, состоящие из дна и стенок. Они безопасны для окружающей среды, здоровья человека, отлично подходят для устройства на небольших участках.
По принципу действия могут быть однокамерными и многокамерными. Однокамерная, как правило, представляет собой зарытый в землю высокий цилиндр, служащий исключительно для сбора отходов и сточных вод. Нечистоты оттуда откачиваются с помощью специальных ассенизаторских машин. Такие ямы могут быть источником неприятных запахов на участке.
В первом резервуаре стоки отстаиваются и разделяются на жидкие и твердые фракции, после чего перетекают во второй резервуар, в котором очищаются при помощи активных бактерий. После этого стоки выводятся в грунт или подвергаются дополнительной очистке. Отдельно выделяют септики – наиболее эффективные и безопасные канализационные сооружения, в устройство которых входит полезная автоматика (компрессоры, аэраторы).
Варианты строительства очистных сооружений
Выбирая место для выгребной ямы, необходимо обеспечить подъездные пути для специальной техники. Если такая возможность отсутствует, при монтаже канализации придется вручную выполнять объемные земляные работы по рытью котлована. Еще более сложной и совсем неприятной может оказаться процедура ручной очистки накопителя от отходов человеческой жизнедеятельности.
Для изготовления двухкамерной выгребной ямы можно использовать самые разные инструменты
Разумеется, важно, чтобы они обеспечивали герметичность первому отсеку сооружения и проницаемость – второму. Самый распространенный вариант таких сооружений – выгреб из бетонных колец
В первой камере дно бетонируют, или кладут вниз бетонную плиту, во второй камере дно закрывают метровым слоем фильтрующего материала: щебня, гравия и/или песка. Подходит для сооружения выгребной ямы и кирпич. Дно герметичного отсека из кирпича также следует забетонировать. На этом основании выполняется кирпичная кладка.
Дно второго отдела выгребной ямы оставляют свободным и так же, как и при использовании бетонных колец, укрывают щебнем или гравием. Собственно, такой фильтрационный слой используют в любом варианте проницаемого отдела выгребной ямы. Кирпичную кладку здесь можно выполнить с просветами, чтобы сделать стены проницаемыми. Это снизит расход кирпича и время работ.

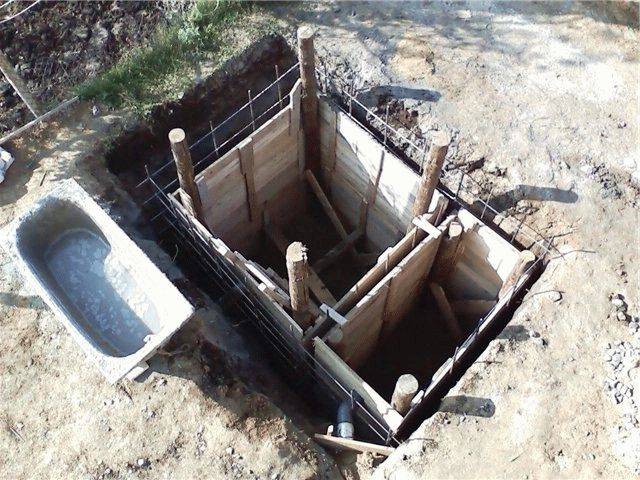

Еще один способ обустроить герметичную выгребную яму – заливка бетонным раствором. Для этого необходимо сделать обрешетку и укрепить стены сооружения с помощью арматуры. Это довольно трудоемкий и затратный способ, он используется нечасто.

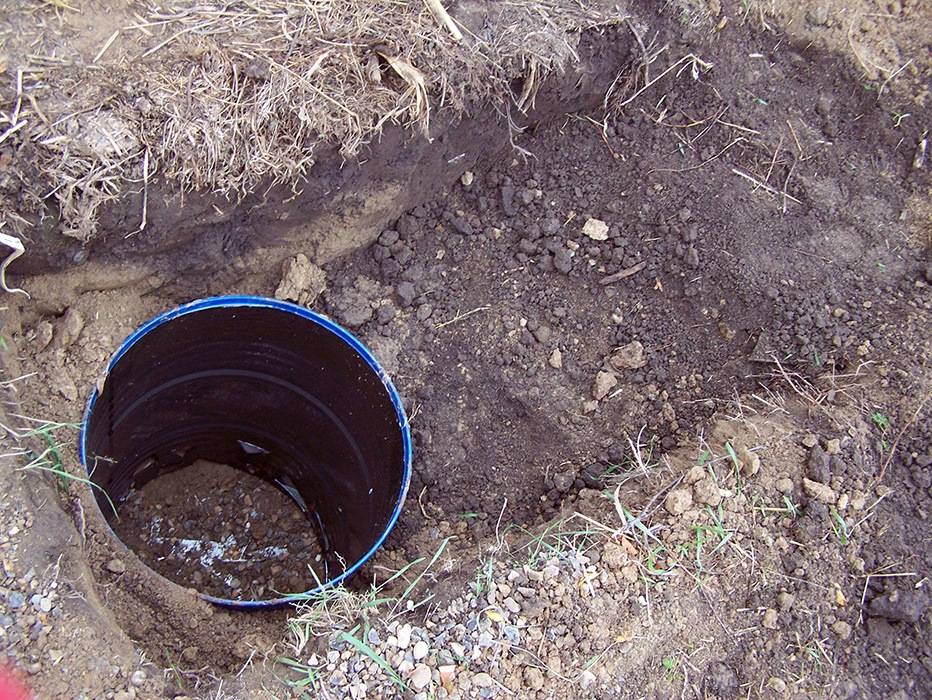

Возможности создания фильтрующей части выгребной ямы более разнообразны. Сюда можно установить перфорированную пластиковую емкость или даже сделать яму из отработанных покрышек. Некоторые использовали для сооружения обоих отсеков установленные в котловане на расстоянии друг от друга большие оцинкованные емкости.
Используя для создания канализации подручные материалы, следует помнить, что они должны длительное время находится в контакте с влажной и агрессивной средой. Приемлемыми можно считать только те материалы, которые устойчивыми к таким условиям.
Конструкция из трех камер
Если габариты загородных владений позволяют, лучше сделать не две, а три переливных колодца для очистки стоков из одной выгребной ямы. Все эти отделы, конечно, соединяют переливом. При этом расстояние между камерами можно сделать меньше – всего 70 см. Рекомендуется, чтобы размер каждой камеры, например, диаметр бетонных колец, был не менее одного метра.
Первые два колодца предназначены для переработки стоков, а последний – для фильтрации прошедшей две степени очистки жидкой составляющей канализационной массы. Его дно и/или стены делают проницаемыми, как и при сооружении двухкамерной канализации.
Прошедшие очистку стоки могут перераспределяться не только в нижележащие слои, но и сбрасываться в канализационные канавы или неэксплуатируемые водоемы. Стоки из очистного сооружения могут транспортироваться в поля фильтрации по дренам – трубам с отверстиями для выпуска доочищенной жидкой составляющей.
Дрены закладывают в осадочных несвязных грунтах разной плотности, желательно без прослоек суглинка. Система дрен сооружается на глубине, отметка которой ниже уровня промерзания грунта на реальную толщину трубы. Дрены укутывают слоем геотекстиля, а затем засыпают щебнем или гравием с песчаным заполнителем.
Наличие трех камер увеличивает объем канализации и заметно улучшает переработку стоков. Полученную на выходе жидкость можно использовать для различных технических нужд, обычно, для полива.
Этапы строительства монолитной системы
Желающие залить монолитный септик из бетона ощутимо сэкономят на затратах, но сооружать будут значительно дольше тех, кто решится на покупку готовых бетонных колец. Кратко о процессе устройства в фото-подборке:
Учитываем нормы и правила обустройства
Чтобы достичь определённого уровня безопасности, необходимо продумать все нюансы. Иначе есть риск создания угрозы ландшафту, устройству частного дома, здоровью жильцов. Учитываются следующие важные моменты:
Скважина с водой должна быть на расстоянии не менее 30 м от ямы. По уровню яма должна быть ниже. Это позволяет избежать проблем с загрязнением питьевой воды.
При большом количестве отходов не разрешается делать яму без дна. Установленный нормами предел – 1 кубометр отходов в сутки.
Яма должна быть в таком месте, куда без труда может подъехать ассенизаторская машина. Расстояние должно быть ближе 4 м. Глубина – не более 3 м, иначе шланга не хватит, чтобы забрать все отходы.
Необходимо добиться оптимальной плотности закрывания крышки
Особенно важно для зимнего периода. Рекомендуется использовать утеплители
Соответствие государственным санитарным нормам позволит избежать серьёзных проблем. Сделанная самостоятельно, Выгребная канализационная яма не должна вредить почве, иметь протечки в недопустимых местах, отличаться неприятным запахом.
Основные типы сливных ям
Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.
Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.
Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.
Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.
Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.
При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники
Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.
Цены на септики
септик
В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.
Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия
Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.
Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.
В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходит через дренаж, доочищается и впитывается в грунт.
Примерная схема устройства простейшего септика
Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.
Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.
Устройство и разновидности сливных ям
Выгребная яма для загородного дома считается достаточно простым методом устранения канализационных стоков. В большинстве случаев она монтируется на дачах, где нет постоянно проживающих людей, поэтому отсутствует необходимость установки сложных септиков или подключения к централизованной канализации.
Устройство выгребной ямы в частном доме не представляет особой сложности. Это сооружение состоит из следующих компонентов:
- выкопанный котлован;
- специальная емкость, где будут содержаться стоковые жидкости;
- трубопровод;
- система крепежей и якорей, чтобы емкость не всплывала;
- фильтры для очищения сточных вод;
- герметики и другие монтажные составы.
Какой способ изготовления выбрать, зависит так же от регулярности использования, необходимого срока эксплуатации и финансовых возможностей. Чтобы сделать правильный выбор, рекомендуется тщательным образом изучить предложенные на рынке варианты и составить список особенностей собственный канализационной системы.
При неправильно выбранной разновидности либо наличии ошибок в обустройстве выгребной ямы, владелец участка с высокой вероятностью столкнется с некоторыми неприятными моментами. К ним относится попадание нечистот в окружающую среду (ухудшение экологической ситуации в местности), нанесение вреда имуществу, появления неприятного запаха и т.д.
Разновидности выгребных ям и септиков
Сооружения классифицируются по используемому материалу для изготовления:
- автомобильные покрышки различных диаметров;
- дерево (сюда относится ДСП, фанера, доски, ДВП и др.);
- кирпич;
- кольца и плиты из бетона;
- пластик, металлопластик, МДФ, пластмасса.
- все сезонные;
- летние модели.
Во втором случае происходит переработка сточных жидкостей за счет размножения бактерий. Отходы не только очищаются, но и поступают в почву, что предполагает отсутствие необходимости в их постоянной откачке. Вызывать ассенизаторскую технику потребуется достаточно редко и только, чтобы убрать неорганические отходы.
Основным недостатком фильтрационных выгребных ям является их невысокая экологичность. Плохо очищенные стоки, поступающие в грунт, могут напрямую содействовать загрязнению рядом расположенных водохранилищ, колодцев и т.д. Однако если подобные объекты находятся в удалении от участка, то лучшим решением станет возведение сооружения именно фильтрационного типа.
Преимуществом герметичных ям является отсутствие слишком строгих требований к выбору месторасположения системы. Однако главный недостаток состоит в потребности регулярной откачки стоков. Если в доме проживает около 5 человек, то устранение отходов из ямы будет необходимо осуществлять каждую 1-2 недели.
Нужен ли люк
Вместо люка для двух отделений выгребной ямы можно использовать трубы диаметром 160 мм со специальной заглушкой. Над каждым отделением до заливки бетона нужно установить по такой трубе высотой 40 см.
Люк, как на водопроводном колодце, в этой ситуации не нужен. Выгребная яма этого типа не предполагает того, что в нее нужно будет спускаться. Установленных труб вполне достаточно для того, чтобы по необходимости открыть заглушку и с фонариком осмотреть камеры. Также диаметра этих труб достаточно даже для ситуации, если потребуется произвести откачку жидкости.
Важно! Монтировать полноценный люк и опускаться полностью в камеру выгребной ямы опасно. В процессе накопления жидкости и естественных химических процессов в камерах может образовываться большое скопление газов. Соответственно это может спровоцировать удушье или сильное отравление
Соответственно это может спровоцировать удушье или сильное отравление.
Если в дальнейшем вы планируете уложить в месте, где расположена выгребная яма, тротуарную плитку, газон или другое покрытие, то такие технологические трубы будут выглядеть не очень эстетично. Проблема решается при помощи специального небольшого люка размером 200х200 или 300х300 мм. Есть люки классической формы, а есть стилизованные под камень или другие предметы.
Если говорить о фановой трубе для вентиляции выгребной ямы, то ее можно вывести в дом и дальше на крышу. В этом случае вентиляция осуществляется по наиболее удобной технологии. А вот устанавливать вентиляцию непосредственно из ямы наружу не стоит, так как с эстетической стороны это будет выглядеть не очень привлекательно.

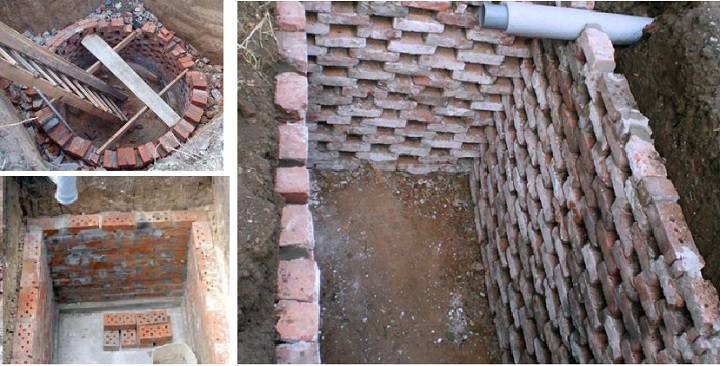

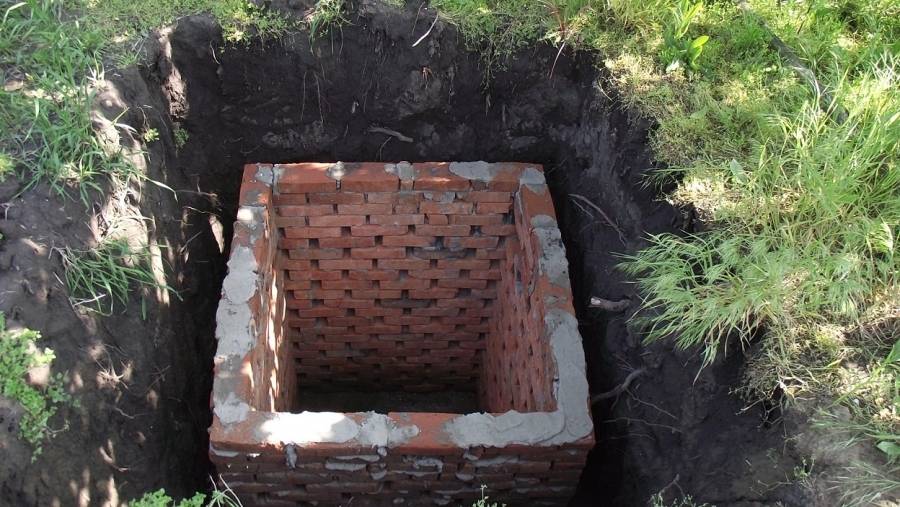

Это примерный план строительства кирпичной выгребной ямы по всем правилам. Стоимость такой постройки составит около 70 000 рублей. Конечно, можно создать выгребную яму и более простой конструкции с отхождением от норм. Однако нужно учитывать, что сегодня требования к малоэтажному строительству (а к нему относятся и выгребные ямы) очень строгие.
Как сделать бетонную выгребную яму
Применение таких элементов будет идеальным вариантом для безопасности почвы и растений, расположенных недалеко от места хранения стоков.
В обычном исполнении потребуется 2-3 бетонных кольца диаметром 1,5 м и метровой высотой. Если в доме проживает семья из3-4 человек, то для откачки общего объема конструкции в 4,5 куб. м придется вызывать спецмашину в среднем один раз в квартал.
Как сделать выгребную яму в частном доме из бетонных колец – последовательность монтажных работ:
- под нужным уклоном ниже точки промерзания почвы укладываются и утепляются выходящие из здания сливные трубы;
- роется котлован с шириной, превышающей диаметр колец на 80-90 см. На дно углубления засыпается подушка в 30 см из песка, обломков кирпича или гравия;
- кран или лебедка понадобятся для опускания бетонных элементов;
- вначале размещают кольцо с днищем, используя строительный уровень во избежание перекосов по вертикали и горизонтали;
- слой гидроизоляции из битумной мастики наносится на внутреннюю поверхность и места соединений;
- свободное пространство засыпается и тщательно утрамбовывается;
- на последнее кольцо укладывается плита из армированного бетона и крепится металлическая или полимерная крышка.
В емкости существует большая вероятность скопления метана и серного газа, выделяющихся при гниении. Для их вывода устанавливается вентиляционная труба с диаметром 100 мм.
Как сделать бетонную выгребную яму видео:
Борьба с заиливанием
Наиболее частой причиной нарушения функционирования работы выгребной системы является заиливание сточной ямы. Это полностью естественный и неизбежный процесс. Признаки заиливания дна сточного резервуара:
Яма стала быстрее заполняться отходами. Во время заиливания определенная часть дна закрывается твердыми и смешанными осадками, что влияет на объем стока. Соответственно, он не выполняет свои функции по сбору определенного количества отходов и переполняется;
- Неприятный запах. Считается, что характерный аромат всегда исходит от сточной ямы, но это не так. Если выгребной колодец правильно обустроен (из него есть вывод вентиляции и герметичная крышка), то таких проблем не должно быть. зловонием сопровождается процесс заиливания;
- Осадки видны невооруженным глазом. Редкие чистки, слив в яму всех возможных отходов (в том числе, мыльных остатков после душа или бытовой техники) становятся причиной образования наростов на стенках и дне. Это, также, как и естественное заиливание, негативно сказывается на функциональности, уменьшая объем слива.

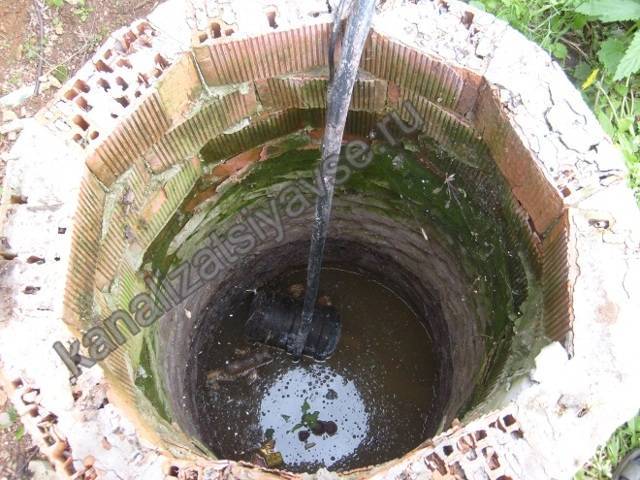

Избавиться от ила можно своими руками или вызвав специалистов. Самый простой способ – осушить выгребную яму, перелив стоки в другое место, провести очистку и завершить уход наполнением чистой водой. Этот метод очень прост в реализации и при правильном выполнении даёт очень ощутимый результат.
Фото: чистка пластикового резервуара ассенизаторами
Пошаговая инструкция:
В яму устанавливается фекальный или дренажный насос. Дренажные устройства не предназначены для такой работы, поэтому могут быстро выйти из строя. Если есть возможность, лучше купить специальный фекальный насос с измельчителем. Оптимальным вариантом будет погружной или срединный;
- Устройство устанавливается на определенном уровне (в зависимости от его типа), выходной шланг от насоса выводится в дополнительную яму;
- Отверстие, в которое будет сливаться грязная вода, должно находиться на расстоянии от дома не менее 50 метров. Конструктивно, это самая обычная выгребная яма открытого типа – без дна и стенок. Зачастую, в ней даже нет щебневой или песчаной подушки, хотя это негативно влияет на качество грунта на участке. Впитывание стоков происходит очень быстро. В среднем, при переливе нескольких кубов жидкости потребуется всего 2 дня для их полного перехода в глубинные грунты;
Насос выводится в эту яму. Конец шланга обязательно закрывается фильтром, который предупредит прохождение в запасной сток твердых или крупных отходов, которые не впитаются в почву;
- После полного осушения выгребного резервуара, в него нужно спуститься и механическим путем удалить все твердые наросты на стенах и днище. Естественно, делать это можно только в специальных костюмах. Для очистки ила и закаменелых отходов используются металлические щетки (для бетонных и резиновых ёмкостей), для удаления осадков в пластиковых или стальных бочках больше подойдут жесткие гребни из полиуретана;
- Когда отходы максимально удалены, нужно при помощи обычного насоса закачать в сток максимально возможное количество чистой воды. После процесс осушения резервуара повторяется второй раз. При необходимости, таких чисток проводится три.
Если этот вариант не подходит, то обратитесь за помощью к ассенизаторской компании. Но даже здесь могут возникнуть проблемы. Ассенизаторские машины предназначены для удаления жидких отходов (выкачки и вывоза за пределы участка), а ил и наросты относятся к твердым. В любом случае, нужно будет подготовить сток перед приездом специалистов:
- Для очистки переполненной ямы применяется специальный шест. Он представляет собой модернизированную щетку, о которой говорилось выше. Берется плотная, жесткая палка нужной длины (этот параметр зависит от глубины ямы). На её наконечник устанавливается своеобразный диск. В качестве диска можно использовать металлическую пластину с гвоздями или другими наконечниками;
На поверхности ямы устанавливаются строительные леса. Если соблюдать технику безопасности, то разрешается стоять и на широких досках. В таком случае, вам понадобится страховка еще хотя бы одного человека;
- Щеткой нужно несколько раз поступательными движениями провести по стенкам. Дно эффективнее всего очищается при вращении диска в разных направлениях;
- Периодически щетку придётся очищать от наростов, поэтому регулярно поднимайте её на поверхность и проверяйте наконечники.
После окончания такой подготовки, основная масса твердых отходов перешла в жидкие и ассенизаторы смогут их откачать.
Объемы и размеры
Согласно СНиПам, объем выгребного резервуара должен быть не меньше трехдневной нормы потребления воды на участке. За основу тут берется дневной расход воды в 200 л на одного человека. Если канализация монтируется на даче, этот показатель может быть сокращен вдвое. При этом объем вычисляется с запасом в 100-200 л.
Размеры рассчитываются исходя из объема. Так, для объема в 9 кубических метров можно подобрать длину в 250 см, ширину в 200 см и глубину в 180 см. Ширина при этом может варьироваться в зависимости от размеров строительных материалов.
При выборе глубины следует учитывать, что:
- Высота сооружения не может быть менее 2 м;
- Яму не рекомендуется заглублять в землю более чем на 3,5 м.
При выборе материала для сооружения выгребной ямы следует учитывать свои финансовые возможности
В первом случае один метр из общей высоты должен быть отведен на выход газов, иначе яма может взорваться. Кроме того, 1 м обычно составляет глубина промерзания почвы. Второе требование связано с длиной шлангов в ассенизаторских машинах.
Принцип проектирования и подготовки
Грамотное планирование и тщательно проработанная схема помогут избежать проблем во время процесса постройки со стороны существующих норм и правил
Следует обратить внимание на следующие моменты:
- Санитарные требования относительно месторасположения.
- Тип системы, исходя из особенностей участка.
- Глубина ямы.
- Технология проводимых работ.
- Подготовка материалов.
Каждый из пунктов имеет свои нюансы, выполнение которых необходимо для безопасности и надежной эксплуатации:
Место для выгребной ямы должно находиться далеко от заборов, дома, колодца. Особенно это касается резервуаров с водой, где установленное расстояние не должно быть меньше 25 м. Если огород рельефный, то выгребную яму нельзя размещать в нижней части участка. В период сильных дождей или таяния снега грунтовые воды могут быть заражены. Технология строительства подбирается под особенности грунта на прилегающей территории. Размеры ямы необходимо рассчитывать исходя из количества человек, проживающих в доме на постоянной основе
Также объем сооружения должен быть кратным емкости ассенизаторской машины – это еще одно важное условие, которое установлено исходя из необходимости откачки и вывоза отходов. Вечные выгребные ямы – идеальный вариант, если не хочется на постоянной основе вызывать уборочную машину
Резервуары соединяются между собой трубками. Когда один заполняется, жидкость начинает перетекать в другой. Лучший выбор – это герметичная конструкция, которая избавляет от запахов на участке и в доме. Но хозяевам таких ям придется проводить постоянную откачку, особенно, если в доме интенсивно используется ванная и душ.
Если плохо спланировать проект и проведение работ, то можно столкнуться со следующими последствиями:
- неприятный запах на территории участка и в доме;
- остатки воды будут замерзать в сточных трубах при переливе из одной секции в другую;
- проникновение вредных веществ в грунт и сточные воды.
Выполнение в соответствии с установленными нормами создаст комфортную атмосферу для проживания. Хозяевам потребуется только производить очистку и контролировать состояние системы.
Дополнительные требования
Требования к расстоянию от выгребных ям до инженерных коммуникаций:
- минимум 30 м до водохранилища;
- минимум 3 м от деревьев;
- расстояние от ручья более 10 м;
- расстояние до дороги более 5 м.
Все требования обязательны, в противном случае яма создаст массу неудобств жильцам.
