Системы отопления с насосной циркуляцией: схемы устройства и работы

Преимущества насосного отопления

Не так давно практически все частные дома оснащались паровым отоплением, которое работало от газового котла или обычной дровяной печи. Теплоноситель в таких системах циркулировал внутри труб и батарей самотеком. Насосами для перекачки воды комплектовались только централизованные системы теплоснабжения. После появления более компактных аппаратов их стали применять также в частном домостроительстве.

Такое решение дало целый ряд преимуществ:

Возросла скорость циркуляции теплоносителя. Нагретая в котлах вода получила возможность намного быстрее поступать в радиаторы и отапливать помещения.
Значительно сократилось время на обогрев жилищ.
Возрастание скорости протока повлекло за собой увеличение пропускной способности контура. Это означает, что для доставки к месту назначения того же количества тепла можно использовать трубы меньшего сечения. В среднем трубопроводы удалось уменьшить вдвое, чему способствовала принудительная циркуляция воды от врезанного насоса. Это сделало системы более дешевыми и практичными.
Для прокладки магистралей в таком случае можно использовать минимальный уклон, не опасаясь сложных и протяженных схем водяного отопления. Главное при этом правильно подобрать мощность насоса, чтобы он смог создавать оптимальное давление в контуре.
Благодаря бытовым циркуляционным насосам появилась возможность применять теплые полы и закрытые системы большой эффективности, для работы которых необходимо повышенное давление.
Новый подход позволил избавиться от множества труб и стояков, которые не всегда гармонично вписывались в интерьер. Принудительная циркуляция открывает возможности для прокладки контура внутри стен, под полом и над подвесными потолочными конструкциями.

Минимальный уклон в 2-3 мм на 1 м трубопровода необходим для того, чтобы в случае ремонтных мероприятий сеть могла опорожняться самотеком. В классических системах с естественной циркуляцией этот показатель достигает 5 и более мм/м. Что касается недостатков принудительных систем, то самый значительный из них – это зависимость от электрической энергии. Поэтому в районах с нестабильными поставками электричества при установке циркуляционного насоса необходимо использовать блоки бесперебойного питания или электрогенератор.

Также следует быть готовым к возрастанию счетов на потребленную энергию (при правильном подборе мощности агрегата расходы можно минимизировать). Кроме того, ведущими производителями оборудования для систем отопления разработаны современные модификации циркуляционных насосов, способные работать в режиме повышенной экономии. К примеру, модель Alpfa2 от Grundfos в автоматическом режиме корректирует свою производительность, в зависимости от потребностей системы отопления. Стоит подобное оборудование достаточно дорого.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
Подберите энергонезависимый котел – газовый либо твердотопливный.
Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Для подключения небольших батарей можно использовать подводки DN15 (наружный d = 20 мм), на плане указаны размеры DN20

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос.

В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

когда для обогрева частного дома задействовано больше одной котельных установки;
если в схеме обвязки участвует буферная емкость;
отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
то же, с применением гидравлического разделителя (гидрострелки);
для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.

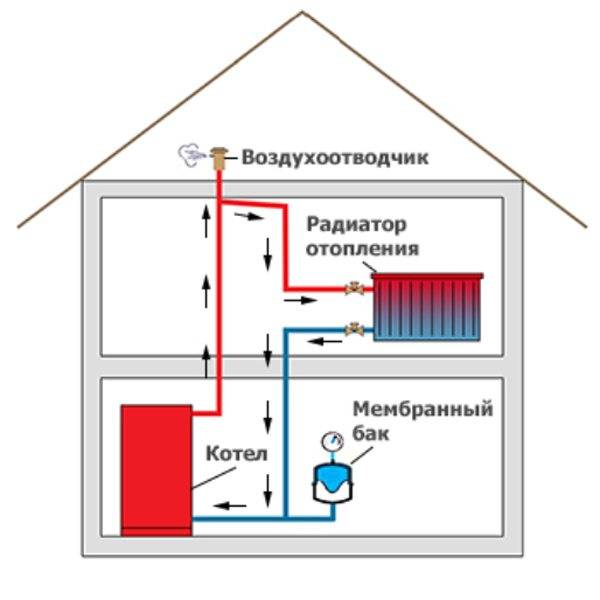

Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

производительность;
высота подачи;
число скоростей;
установочные размеры;
потребляемая мощность;
максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления

Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы. Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

N=120*177= 21, 74 кВт.

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

Q=N/(t2-t1).

Где:

Q – производительность помпы, м³/ч;
N – расчетная мощность отопительного оборудования, кВт;
t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

Q=22000/(70-90)= 1100 л/час или 19 л/мин.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

прямые участки трубопроводов – до 150;
фитинги – до 45;
трехходовые смесители – 30;
терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы

Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

В начало

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.
