Подготовка
Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире
Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора.. Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования. Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования
Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.
В этом случае обязательным является строгое соблюдение нескольких аспектов:
- доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
- тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
- состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
- соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.
Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб
Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра
На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.
Расчет объема водонагревателя
После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.
Общая схема подключения к водопроводу
Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.
Подача холодной воды (сверху вниз):
- Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
- Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
- Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

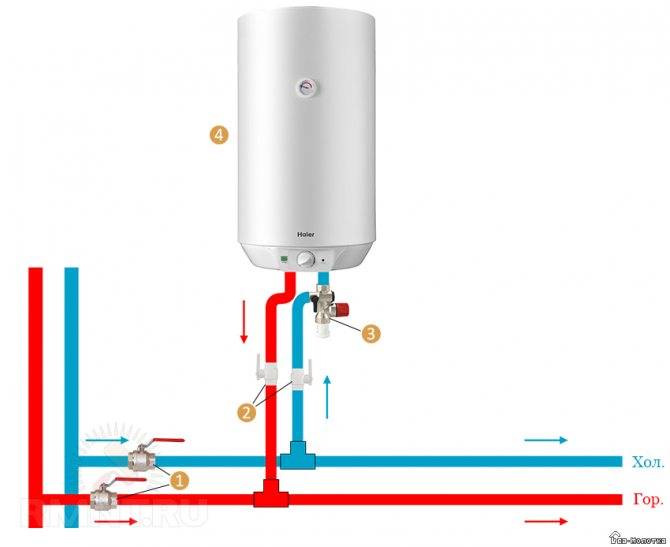

Схема подачи воды в бойлер
- обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
- предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.
Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан
Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

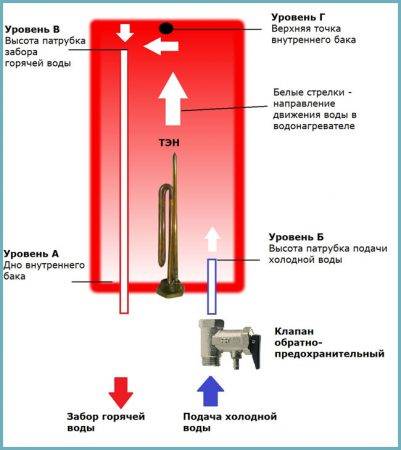

При этом тэны будут все так же греть, что приведет к выходу их из строя.
Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.
Предохранительный клапан в системе
- В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
- Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
- В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
- Врезка тройника в имеющуюся трубу подачи холодной воды.
Выпуск горячей воды (сверху вниз):
- Монтаж муфты-«американки» на патрубок горячей воды бойлера.
- Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
- Врезка в разводку горячей воды по квартире или дому.
Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.
Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

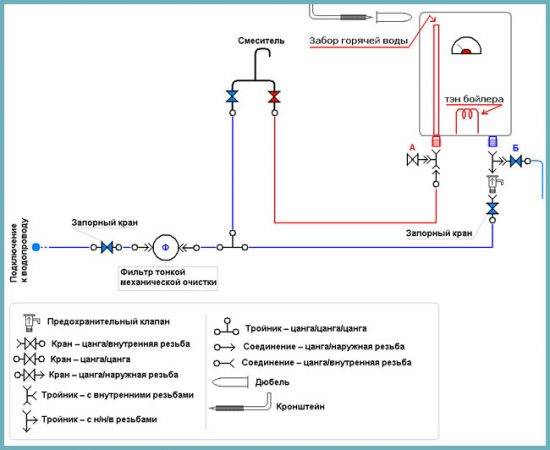

Схема подключения бойлера к водопроводу
Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:
- Металлическую трубу нужно тщательно зачистить от старой краски.
- В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
- Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.
Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью
Монтажные схемы и решения
Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.
Группа безопасности состоит из набора следующих элементов:
- кран отсечной;
- клапан обратный;
- клапан предохранительный;
- расширительный сосуд.
Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.
Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)
Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.
Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)
Частые ошибки при установке
Существуют определенные правила, как подключить бойлер к водопроводу в квартире или частном доме. Предусматривается использование изоляции на трубах для холодного или горячего водоснабжения. Согласно техническим требованиям, предъявляемым к монтажу, определена минимальная толщина изоляции. Она должна составлять 20 миллиметров при уровне теплопроводности применяемого материала не менее 0,035 Вт/кв.м.
Нередко, когда выполняют монтажные работы, нарушают схему, которая поясняет, как подключить водонагреватель к водопроводу в квартире или доме. Это происходит по причине использования изоляции, имеющей малую толщину, или когда ее вообще не используют.
В итоге, после того, как начинается регулярная эксплуатация нагревательного оборудования, наблюдаются существенные теплопотери. Этот важный недостаток отражается на времени подогрева воды – оно значительно увеличивается.
Неправильно выполненная или отсутствующая изоляция становится основной причиной, почему на линии холодного водоснабжения появляется конденсат. Подобное состояние системы приводит к снижению уровня комфорта для потребителя, а также способствует антисанитарии в помещении, где установлено оборудование.
Распространенной ошибкой, совершаемой при подключении накопительного водонагревателя к водопроводу, является его установка без использования расширительного бака. Благодаря наличию этого элемента, осуществляется компенсация увеличения давления, обусловленного увеличением количества воды в накопителе бойлера. При монтаже данного типа оборудования на отрезке линии холодной воды обычно размещают предохранительный клапан.
Замена расширительной емкости на предохранительный клапан вполне допустима, но, если рассматривать ее с точки зрения правильности проведения монтажа, то это считается технической ошибкой. По мнению специалистов, перед тем, как подсоединить водонагреватель к водопроводу, нужно предусмотреть установку расширительного бака вместе с обратным клапаном.
Кроме этого, при проведении монтажа нагревательного аппарата часто совершаются следующие ошибки:
- электрический кабель укладывают на поверхности с высокой температурой или на острые металлические края;
- последовательность подключения линий горячей и холодной воды не соответствует схеме, поясняющей, как подключить к водопроводу бойлер;
- нарушают уровень расположения водонагревателя относительно горизонтали и вертикали;
- нет контура заземления;
- параметры электросети, к которой подсоединили нагревательное оборудование, не соответствуют паспортным данным;
- установка выполнена в помещении, в котором не проложена система подачи и отведения воды.
Если в процессе реализации схемы допущена даже незначительная ошибка, она может привести к серьезной поломке оборудования в ближайшее время после начала эксплуатации агрегата.
Виды водонагревателей
Можно выбрать подогреватель на любой вкус
В настоящее время применяют нагреватели двух типов, отличающиеся принципом нагрева воды:
- Проточные – скоростного действия, нагревающие среду по факту включения крана. Агрегат не имеет ограничения по объему отпускаемой воды, но потребляет большую мощность, необходимую для мгновенного нагрева среды.
- Накопительные самые востребованные в жилищном хозяйстве – имеют бак для хранения и подготовки горячей воды. Она нагревается постепенно от 30 мин до 2 часов, что зависит от выбранного режима. Источником служит электричество, газ или вторичный источник тепла в комбинированных котлах. После достижения рабочей температуры, она поддерживается постоянной, по принципу работы бака-аккумулятора.
По виду энергии бойлеры классифицируются на газовые и электрические. Первые наиболее экономичные, но самостоятельно их устанавливать нельзя, поскольку они относятся к объектам повышенной опасности и могут подключаться, и настраиваться только специалистами газоснабжающей организации.
Электроводонагреватели, конструкционно выполнены так, что могут быть установлены самостоятельно покупателями, при условии выполнения инструкций завода-изготовителя.
Алгоритм выполнения схемы установки для нагрева горячей воды:
- Выбор оборудования по мощности и объему.
- Выбор места установки.
- Приобретение материалов и монтажных инструментов.
- Выбор схемы установки.
- Обвязка накопительного водонагревателя с внутридомовыми инженерными сетями: вода и электро.
- Опрессовка схемы горячей воды и запуск в эксплуатацию.
Общая схема подключения к водопроводу
Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.
Подача холодной воды (сверху вниз):
- Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
- Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
- Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:
Схема подачи воды в бойлер
- обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
- предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.
Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.
Важность системы безопасности сложно переоценить
Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака
При этом тэны будут все так же греть, что приведет к выходу их из строя.
Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.
Предохранительный клапан в системе
- В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
- Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
- В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
- Врезка тройника в имеющуюся трубу подачи холодной воды.
Выпуск горячей воды (сверху вниз):
- Монтаж муфты-«американки» на патрубок горячей воды бойлера.
- Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
- Врезка в разводку горячей воды по квартире или дому.
Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.
Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.
Схема подключения бойлера к водопроводу
Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:
- Металлическую трубу нужно тщательно зачистить от старой краски.
- В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
- Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.
Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.
Критерии безошибочной установки оборудования
Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода
Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой
Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.
Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий
По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.
Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.
Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.
Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует
Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.
К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):
| Мощность бойлера (проточная схема), кВт | Ток отсечки автомата, А |
| 3,5 | 20 |
| 5,5 | 25 |
| 6,5 | 30 |
Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.
Установка бойлеров своими руками
Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.
Как установить водонагреватель проточного типа
Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.
Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.
После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.
Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.
А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.
Дальнейшие действия такие:
- соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
- подключите выходной патрубок к крану подачи горячей воды ;
- подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
- при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
- чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.
Посмотреть наглядно на процесс установки проточного аппарата можно на видео.
Правила установки накопительного бойлера
Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.
Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:
- устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
- сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
- зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
- после установки бойлера на стену, подключите его к водопроводу;
- подведите трубы через клапан к соответствующим входам и выходам на корпусе;
- сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
- также при закрытом клапане установите трубы и на горячую воду;
- подключите конструкцию к электрической сети и проверьте, как он работает.
Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.
Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.
Рекомендации от профи!
Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпич Забор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные ворота Сарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента
Заключение
Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.
Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.
Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.
Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.
