Этапы монтажа электропроводки в частном или загородном доме
Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:
- Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
- Определение места установки распределительного щитка.
- Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
- Штробление стен под скрытую электропроводку.
- Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
- Высверливание отверстий под установку подрозетников и распределительных коробок.
- Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
- Прокладка кабельно-проводниковой продукции.
- Установка подрозетников и черновая заделка штроб.
- Расключение распределительных коробок.
- Монтаж контура заземления.
- Проверка сопротивления заземления смонтированного контура.
- Сборка и монтаж щитка.
- Проверка работоспособности всех розеток и выключателей.
- Монтаж и подключение розеток, выключателей и осветительных приборов.
Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).
Ввод электричества в дом
Заняться этим вопросом имеет смысл еще до начала строительства дома: получение ТУ на подключение к электросетям – дело небыстрое, затраченное на хождения по инстанциям время никто не вернет, иногда для этого лучше даже нанять специально обученного человека.
Для дома площадью до 150 кв.м. достаточно однофазного подключения до 15 кВт.
Smak13Участник FORUMHOUSE
Многие спрашивают, что лучше брать, три фазы или одну? Но это зависит от эксплуатирующей организации. В Акте разграничения описывается тип ввода и единовременная выделенная мощность. Может быть 10 кВт/220в (1ф) или 10 кВт/380В (3ф). Обычная практика: если 10 кВт и выше – то 3 ф., если 5 кВт – 1 ф.
Энергетики занимаются проведением электроэнергии до ЩУЭ (щит учета электроэнергии). ЩУЭ монтируют или прямо на фасаде дома, дальше забота домовладельца. Можно, сделав заземляющий контур, провести в дом кабель в заземленной металлической трубе, или, если от дома до ближайшей опоры ЛЭП более 25 метров, поставить промежуточную опору и смонтировать на ней ЩУЭ. Потом кабель ведут в дом по воздуху, или прокладывают в земле. Для этого используют специальный кабель ВБбШВнг, или ВВГнг в двойной гофре.
Нельзя проводить кабель ниже фундамента.
Соединения проводов
Делать разводку электросети в частном доме рекомендуется, конечно же, до выполнения чистовой отделки. Это позволит легко проложить провода должным образом с минимальным количеством соединений. Однако соединять кабели при монтаже электросети, конечно же, все же придется в любом случае. При выполнении этой процедуры специалисты, помимо всего прочего, советуют следовать таким рекомендациям:
- соединять скруткой допускается только однородные металлы (мед/медь, алюминий/алюминий);
- в скрутке полагается оставлять оголенные концы длиной не менее 40 мм;
- соединять два провода между собой нужно как можно плотнее;
- витки следует укладывать один рядом с другим;
- упаковывать соединение сверху лучше всего термоусадочной трубкой.
Для того чтобы контакт в скрутке был 100-процентным, опытные электрики рекомендуют провода также дополнительно пропаивать.
Правильно выполненные скрутки станут гарантией безопасности домашней сети. Однако соединения проводов сегодня рекомендуется все же делать через специальные клеммные коробки с зажимами. Такие приспособления в особенности хорошо подойдут для большого коттеджа со значительным количеством мощных электроприборов.
Главные правила
Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.
Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.
Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки. Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.
Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.
Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.
Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.
Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.
Выбор проводов
Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки
Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:
- Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
- Для розеток 2,5мм2;
- Для духовки и приборов мощнее 5 кВт 4мм2;
- Для кондиционеров – 2,5мм2;
- Отопительные котлы – по рекомендациям производителя (обычно 4мм2).
ВВГнг 3-х жильный
Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.
Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.
Типовые решения для частного дома
Схемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.
Принципиальная схема разводки электропроводки шлейфом.
Домовая электропроводка должна быть выстроена по следующему принципу:
- Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
- Вторым размещается электросчетчик.
- Затем ставится общий автомат защиты.
- Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.
Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.
Схема кухонной электропроводки для подключения бытовой техники.
Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.
Необходимые отступы при монтаже электропроводки.
Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.
Отступы при монтаже электропроводке в кухне.
Выбор кабелей и комплектующих
Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один – входной – устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.
Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.
В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление.
Если хотите, можно побороться, если нет – выбирайте счетчик и автомат в корпусе с повышенной пыле- и влагозащищенностью – класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше – IP-44, соответственно будет ниже и цена.
Какой провод использовать для проводки в доме
И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.
Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.
Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.
Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели
Важной их характеристикой является поперечное сечение
Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.
После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.
Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.
Нужная электрофурнитура и требования к ней
- Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл. проводки, то она может состоять из:
- монтажных коробок;
- розеток;
- любых видов выключателей;
- переключателей;
- кнопки вызова и других видов.
Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.
Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.
Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.
Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.
Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь. Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.
Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.
Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры.
Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

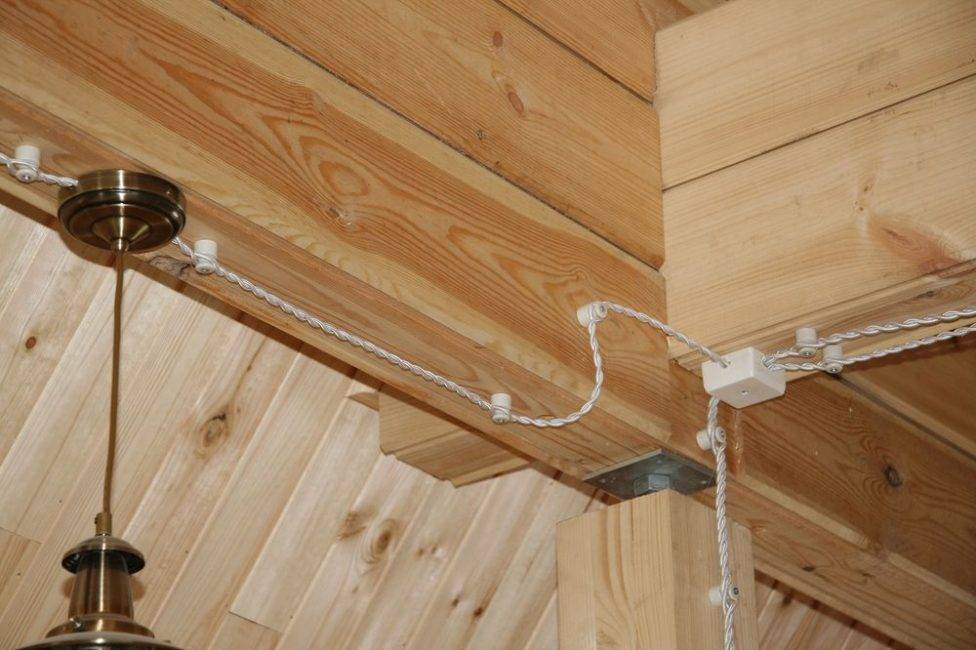

Монтаж электропроводки в деревянном доме
Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований: Используются самозатухающие провода и кабеля с отличной изоляцией. Коробки распределительные и установочные должны быть металлическими.
Все соединения герметизируются. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением.
При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично. Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.
Зачем делать проект электропроводки в квартире
Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.
Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.
Когда у застройщика хранится план, проблем подобного рода не возникает.

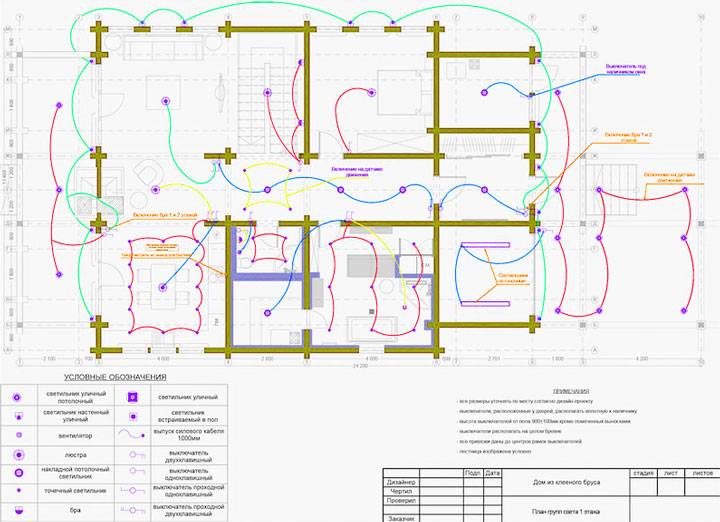

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
Схема электрической проводки включает в себя следующие элементы:
- Распределительный щиток, который может быть внутриквартирным или общим.
- Электрический счетчик для контроля над расходом электроэнергии.
- Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
- Кабели и провода, с помощью которых осуществляется разводка до электроточек.
- Выключатели и розетки для управления освещением и подключения бытовой техники.
Монтаж электропроводки в частном доме цена
Предлагаем пользователям таблицу средних цен на рынке:
| Вид услуги | Описание | Цена (руб) |
|---|---|---|
| Установка электрощитка | 1 штука | 3000-7000 |
| Монтаж автомата | 1 штука | 500-700 |
| Укладка электропроводки в деревянном доме | за 1 м кв. площади помещения | 650-800 |
| Монтаж электропроводки в кирпичном частном доме без штробления | за 1 м. кв. площади помещения | 1000-1300 |
| Монтаж электропроводки в кирпичном частном доме со штроблением | за 1 м. кв. площади помещения | 1400-1600 |
| Установка розетки, выключателя | 1 штука | 850-1150 |
| Монтаж распределительной коробки в углубление | 1 штука | 850-1100 |
| Монтаж накладной распределительной коробки | 1 штука | 400-600 |
Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.
Монтаж электропроводки своими руками
Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.
Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).
Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.
Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.
На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.
Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:
- Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
- Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
- Вводный кабель к ЩО подводится следующим образом:
- синий провод крепится к нулю;
- белый проводок — к верхнему контакту УЗО (то есть к фазе);
- желтого цвета с зеленой полосой провод крепится к заземлению.
Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.
Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке
И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.
Открытый вариант монтажа
Открытую проводку монтируют последовательно:
- по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
- ставятся распределительные коробки, выключатели, розетки;
- кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
- от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
- в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.
Разводка скрытой проводки
Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.
Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.
Электропроводка в частном доме
В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:
- использование кабелей с безупречной изоляцией и самозатухающих проводов;
- применение исключительно металлических распределительных и установочных коробов;
- обязательная герметизация любых соединений;
- недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
- ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
- монтирование пластиковых гофр и коробов в штукатурку.
А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.
Выбор проводки и комплектующих для частного дома
Приступим к изучению проводки, а именно их маркировки. Обозначение электропроводов включают в себя как числа, так и буквы.
Числа.
В первую очередь обозначается число жил, затем площадь сечения каждой жилы, после чего класс его гибкости.
Буквы.
А – алюминиевый провод. Если эта буква указана, она всегда стоит на первом месте. Отсутствие буквы А означает, что он имеет медные жилы.
Защитный слой кабеля имеет также свою маркировку:
П – полиэтиленная оболочка;
В – поливинилхлоридная оболочка;
Р – резиновая оболочка;
К – контрольный кабель.
Дополнительные обозначения:
ШВ – слой имеет герметичную защиту;
ОЖ – однопроволочная жила;
Э – указывает на присутствие наполнителя между жилами;
Г – гибкость провода;
П – плоскость провода;
Б – бронированный кабель;
НГ – огнестойкость провода;
LS – при плавлении провода отсутствует дым.
Монтаж проводки в квартире осуществляется следующими видами кабелей:
АВВГ – алюминиевый кабель, имеет устойчивость к горению;
ВВГ – медный провод. Может быть круглым или плоским. Имеет дополнительные маркировки – ВВГнг (медный, негорючий), ВВГнг-LS (медный, негорючий, с отсутствием дыма при плавлении);
ПВС – медный многожильный электропровод, имеет круглую форму. Популярный вид, применяется для подключения бытовой техники, удлинителей;
ШВВП – медный, многожильный электропровод, имеет плоскую форму. Часто применяется для подключения бытовых приборов и другой электротехники.
Маркировки кабелей ПБПП, ПУВП, ПУНП, ПУНГП имеют класс повышенной пожароопасности, поэтому запрещены при монтаже проводке в квартире.
При выборе сечения электропровода нужно знать мощность приборов, которые будут к нему подключены. Также стоит учесть тот факт, что провода между собой нужно подключать на основе правил ПУЭ.
Расчет и выбор кабеля по мощности и току
Что следует знать перед подключением проводки:
- технические характеристики изоляции электропроводов не должно быть подвержены механическому повреждению;
- при разводке проводов между коробками, розетками, выключателями, они должные иметь запас длины для комфортного и надежного подключения, которая составляет не менее 5 см;
- любые скрутки запрещены правилами ПУЭ. Соединять электропровода без клеммных коробок можно специальными гильзами или быстрозажимными клеммами;
- медные и алюминиевые провода можно соединять только при помощи клеммных колодок;
- запрещено производить коммутацию жил в гофре, трубах, кабель-каналах. Все соединения следует производить в специальных распределительных коробках.
Правила безопасности
Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности. Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.
Необходимо принимать во внимание все основные правила СНиП:
- Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
- Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
- Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.
- Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
- Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
- При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.
Монтаж проводки
Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.
Пошаговый план содержит следующие обязательные пункты:
- Разметка трасс прокладки кабельных жгутов.
- Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
- Обустройство ниш для установки розеток и выключателей.
Отступы при разметке трассы электропроводки
От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.
Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).
Различные крепежные изделия для кабеля или провода представлены на фото ниже:
- Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
- Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
- Скоба металлическая для крепления кабеля
- Скоба пластиковая для крепления кабеля
- Изолятор электрический для крепления ретро проводки
- Дюбель стяжка для крепления проводниковой или кабельной продукции
- Дюбель-хомут для крепления плоского и круглого кабеля
- Самодельный крепеж из стальной ленты
- Самодельный крепеж из кусков провода
- Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
- Пластиковый кабель-канал
Ввод силового кабеля и монтаж электрощита
Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).
Требования к трассе проводки воздушной линии и ввод в здание.
Требования к трассе проводки воздушной линии выглядят так:
- Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
- Их удаление от земли на участке пешеходной зоны – 3,74 метра.
- Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.
Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.
Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:
Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:
- Рубильник (вводный автомат).
- Счетчик учета.
- Линейные автоматические устройства.
- УЗО и шина заземления.
Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:
- В первом случае в помещении не предусмотрена смотровая яма.
- Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.
Внутренняя разводка и освещение смотровой ямы
Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.
Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.
Какие лучше использовать выключатели и розетки
Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.
Они могут быть:
- (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
- (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.
Укладка проводки в деревянном доме
Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.
Материалы и оборудование
Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.
Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.
Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.
Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.
Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.
Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.
При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.
Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты. Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным. Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.
Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.
При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.
