Технические характеристики

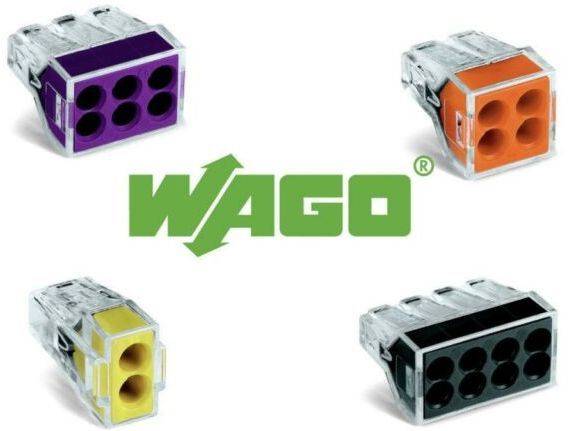

В фирменных каталогах WAGO можно обнаружить несколько тысяч позиций, относящихся к клеммным соединителям для различных видов работ — от бытовой до промышленной сферы, последняя в свою очередь включает в себя специфические изделия, заточенные под использование в конкретных областях. Поэтому описать вкратце ТТХ клемм « в общем» не то чтобы невозможно — в этом нет особого смысла. Данные по максимально выдерживаемому току, напряжению и температуре (в том числе краткосрочном максимуме при коротком замыкании) для можелей принципиально разных классов различаются.
Максимум выдерживаемого напряжения для специальных модификаций пружинных клемм составляет 1000 В при переменном токе (краткосрочно — до 6.5 кВ), максимальная величина пропускаемого тока — до 232 А, максимальное сечение проводника, для которого можно подобрать клемму — 95 мм². Разумеется, это относится к наиболее мощным, применяемым в промышленности коннекторам. Изделия, предназначенные для работы в гражданских сетях освещения и запитки обычного оборудования, имеют следующие пределы мощности:
- максимальное напряжение — 400 В;
- максимальный ток — 24/32/41 А (в зависимости от модели);
- максимальное сечение — 2.5, 4 и 6 мм² (в зависимости от модели).
Ориентироваться надо на следующее соотношение: коннектор под жилу сечением 2.5 мм² выдержит 24 А. Под 6 мм² — 41 А. Вольтаж во всех случаях одинаковый — 400 В.
Технология соединения проводов с помощью клемм
Соединение жил От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм
Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы

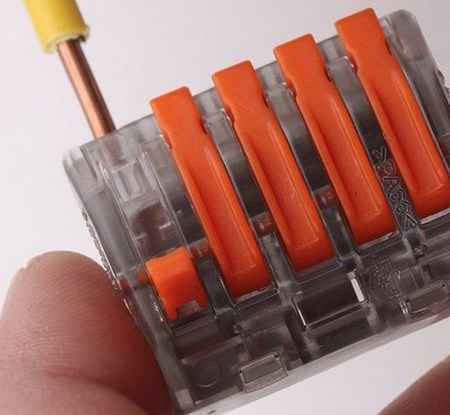

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.
Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.
Торцевой изолятор
Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.
То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.
Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.
Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.
Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.
Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.
Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?
Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.
Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.
Как отличить оригинал от подделки
Нередко бывает так, что потребитель покупает дешёвые зажимники, похожие на изделия известных производителей, после их монтажа электрические цепи выходят из строя. Это говорит о том, что были приобретены подделки.
Отличить подделку от оригинала можно следующим образом:
- На торце изделия должна быть нанесена маркировка Wago. Если таковая отсутствует, то это китайский или другой страны фальсификат.
- Оригинальные детали имеют ярко выраженную окраску. Подделки обычно окрашены в тёмные, серые тона.
- На задней стороне СК фирма указывает длину зачистки проводов и схему, как подключить провода. Подделки таких надписей не имеют.
- Сбоку на корпусе оригинального изделия указываются номинальные значения силы тока и напряжения. На китайском клеммнике упоминается только величина напряжения.
- При осмотре зажимного устройства видна разница между оригиналом и фальсификатом. Немецкие детали сделаны из более толстого металла.
- Основной фактор определения подделки – это её дешевизна.
Быстрозажимные соединители совершили маленькую революцию в сфере монтажа электропроводки. Лёгкость и простата соединений проводных элементов с помощью безвинтовых клеммников значительно облегчает труд электротехников. При больших объёмах работ применение СК может принести существенный экономический эффект.
Как правильно использовать
Рассматривая цепь с большим током, рекомендуется учитывать ограничение по клеммам. Оголённые части провода продвигаются в отверстия колодки и там должны зафиксироваться. Перед этим производится скрутка, не обойтись без плоскогубцев. На примере розетки, подойдёт винтовой клеммник, который является компактным и практичным.
Важно! Основное правило — экономия материала, поскольку в щитке легко запутаться, когда много колодок. Рассматривая старый щиток, рекомендуется подобрать качественный переходник
Под рукой должен быть клеммник про запас
Универсальные зажимы ценятся инженерами, поскольку подходят для обычных, многожильных проводов. При работе с оборудованием применяются измерительные приборы
Под рукой должен быть клеммник про запас. Универсальные зажимы ценятся инженерами, поскольку подходят для обычных, многожильных проводов. При работе с оборудованием применяются измерительные приборы
Рассматривая старый щиток, рекомендуется подобрать качественный переходник. Под рукой должен быть клеммник про запас. Универсальные зажимы ценятся инженерами, поскольку подходят для обычных, многожильных проводов. При работе с оборудованием применяются измерительные приборы.
Измерительные приборы
Во время укладки кабеля заранее просчитывается место для монтажа. Как указывалось ранее, изделие фиксируется на рейке либо вблизи блока управления. Когда осуществляется ремонт распределительного узла, при подключении колодки лучше обрезать лишние провода. Если собирать их в скрутку, высокий риск, что клеммник можно повредить.
Проще всего крепится проводка с малым сечением, например, 2.5-5 мм. Основной приоритет — защита кабеля
С этой целью важно правильно определить фазу. Не стоит бояться делать пометки на стенах
Для гибких проводов подходят товары с рычагом
Наконечники важно обжимать, поэтому применяется специальный инструмент
Для гибких проводов подходят товары с рычагом
Наконечники важно обжимать, поэтому применяется специальный инструмент
Выше расписаны типы клеммных зажимов. Указываются особенности моделей, сфера использования. Необходимо разбираться в преимуществах и недостатках отдельных клеммных зажимов.
Обзор производителей электроустановочных устройств
От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.
ABB
Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB
Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:
- отличное качество;
- разнообразие моделей;
- инновационные разработки;
- надежность.
Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.
WAGO
Клеммник для проводов Wago 5 разъемов
Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:
- устойчивость к вибрации;
- скорость соединения контактов;
- постоянное давление исключает деформацию жилы;
- возможен доступ измерительных инструментов при ремонте.
Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.
Legrand
Проходная клемма с винтовым зажимом Legrand Viking 3
Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:
- стойкость к выдергиванию провода;
- механическая прочность;
- простой монтаж;
- разнообразие размеров.
Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.
Пример 1. Как пользоваться клеммниками Wago 222
В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.
В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.
Вот старый щиток, к которому предстоит подключиться.
Старый электрощиток в собранном виде
В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.
Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?
К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.
Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго
Мой щиток установлен ниже, и подключения в нём теперь выглядят так:
Новый электрощит с подключениями через зажимы Wago
Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:
- Простор для укладки проводов, можно оставить небольшой запас;
- Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
- На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.
Закрываем щиток.
Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.
Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.
Итог – оба щитка в сборе
Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.
Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.
Скрутка или клеммник что лучше
Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».
В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т
д.
Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:
Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.
Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.
В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

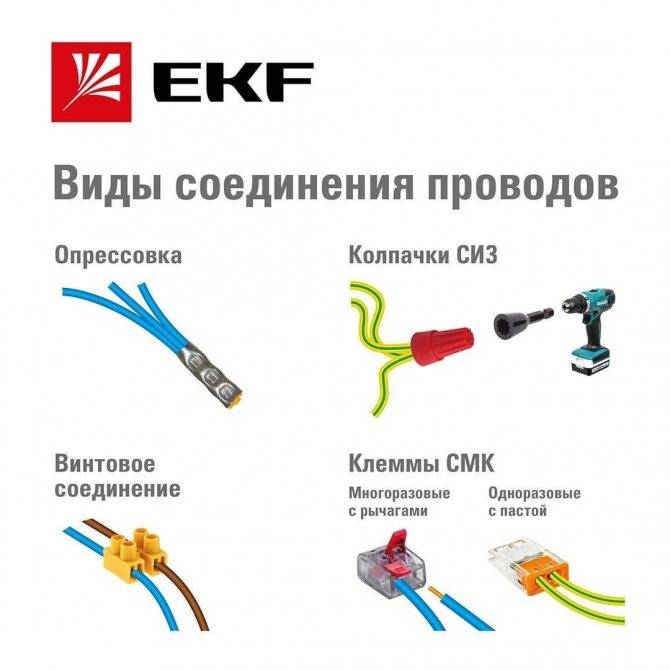

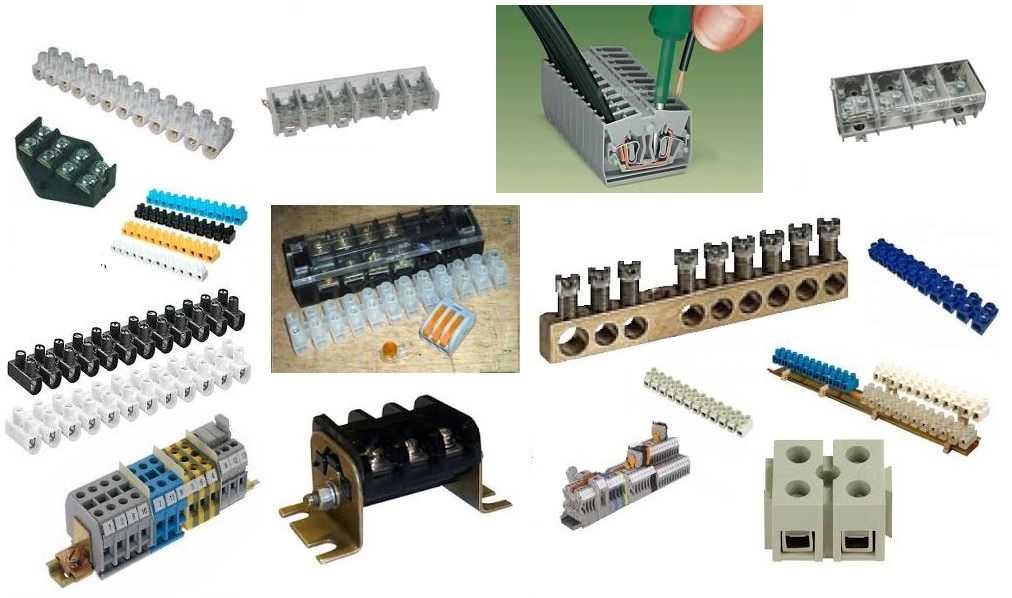

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.
- Вот основные и наиболее распространённые среди них:
- Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
- Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.

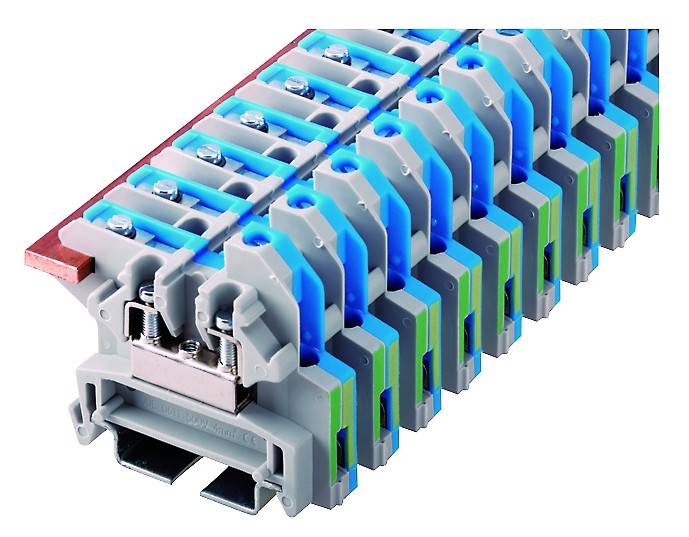

- Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.
Материал:
Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).
Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.
При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.
Достоинства и недостатки видов соединении
Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.
Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.
- Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
- Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.
Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.
Что внутри. Устройство
Посмотрим на примере реального подключения, что происходит внутри “одноразового” клеммника Wago 773. Этот клемник я выкусил из распределительной коробки по причине ненадобности.
Клеммник Ваго 773 со вставленными проводами 1
Не обращайте внимания на обгорелый провод, это у него термотравма от предыдущего подключения. Снимаем прозрачную защитную крышку:
Клеммник Ваго со вставленными проводами. Устройство.
Видно, как плотно сидят провода, острый край закусывает провод, а плоский край дает площадь контакта.
Клеммник Ваго 773 со вставленными проводами 3
На этой фото видно, как закусывается медный провод. Вытащить провода из такого зажима можно, лишь выкручивая их и применяя силу.
Клеммник Ваго 773 со вставленными проводами 4
Данный контакт использовался для контакта в схеме освещения.
А вот что бывает, когда Ваги используются со старыми проводами в силовой цепи квартиры:
Клеммник Ваго 773 сгорел 1
Через Wago 773-304 на 4 зажима с пастой были подключены 2 старых алюминиевых провода и 1 новый, медный. Всё было бы хорошо, особенно, учитывая, что цепь ограничена автоматом 16А. Однако, клеммник сгорел:
Клеммник Ваго сгорел
Сгорел потому, что алюминий, который вставлялся в разъем, был старым, а ведь старый обгоревший участок перед подключением надо было максимально обрезать и зачистить. Поэтому получилось вот что:
Клеммник Ваго сгорел вместе с проводами
Подробнее примеры использования клемм Ваго в электромонтаже приведены в отдельной статье. Посмотрите, в каких трудных ситуациях выручают эти клеммники.
Причины нагрева Wago и ослабления контакта
Очень часто подобные клеммники используются вопреки инструкции. К примеру, они вполне подходят для соединения алюминиевой и медной жил. Однако не все знают, что в одну параллель разные металлы коммутировать нельзя. Здесь необходимо расположение жил одна под другой. То же относится и к жилам разного сечения. Если они включены в параллель, то более тонкая жила не обожмётся должным образом (это относится к самозажимным, или одноразовым, Wago). А плохой обжим, естественно, приведёт к нагреву и ещё большему ослаблению контакта.
ФОТО: promkabl.ruЛучше, если все соединяемые провода будут одного сечения
Как отличить оригинал от подделки
Нередко бывает так, что потребитель покупает дешёвые зажимники, похожие на изделия известных производителей, после их монтажа электрические цепи выходят из строя. Это говорит о том, что были приобретены подделки.
Отличить подделку от оригинала можно следующим образом:
- На торце изделия должна быть нанесена маркировка Wago. Если таковая отсутствует, то это китайский или другой страны фальсификат.
- Оригинальные детали имеют ярко выраженную окраску. Подделки обычно окрашены в тёмные, серые тона.
- На задней стороне СК фирма указывает длину зачистки проводов и схему, как подключить провода. Подделки таких надписей не имеют.
- Сбоку на корпусе оригинального изделия указываются номинальные значения силы тока и напряжения. На китайском клеммнике упоминается только величина напряжения.
- При осмотре зажимного устройства видна разница между оригиналом и фальсификатом. Немецкие детали сделаны из более толстого металла.
- Основной фактор определения подделки – это её дешевизна.
Быстрозажимные соединители совершили маленькую революцию в сфере монтажа электропроводки. Лёгкость и простата соединений проводных элементов с помощью безвинтовых клеммников значительно облегчает труд электротехников. При больших объёмах работ применение СК может принести существенный экономический эффект.
Дополнительные типы
Зажимы для проводов СИП используются для подключения проводов с неповрежденной изоляцией к магистрали СИП. Подразделяются, в свою очередь, на зажим с одним болтом и с двумя. Имеют большую разновидность для проводов с разным сечением. Зажим протыкает оболочку провода, не нарушая его герметичности. Большим достоинством является полная устойчивость к погодным условиям и солнечным лучам
Однако важно обращать внимание на производителя. Качество, достойное своей цены, исключительно у европейских производителей
Анкерные зажимы предназначены для подвесных линий электропередач. Они используются как соединительные зажимы для проводов, а также для профилактики провисания линии. Кроме того, они используются для устойчивости шнуров к погодным условиям и дополнительным физическим нагрузкам. Анкерный зажим для провода может быть для высоковольтных электрических проводов, для стандартной линии электропередач, для телефонных и интернет-кабелей.
Цанговые зажимы предназначены для многожильных проводов. Такой вариант используется нечасто, поскольку имеет много минусов
В цанге невозможно контролировать положение провода, а иногда это очень важно. Лепестки зажима никак и никуда не крепятся, что негативно сказывается на качестве соединения провода
Зажим для проводов типа крокодил используется в областях, где требуется временное подключение электричества.
Первым в применении на ум приходит автосервис, где при помощи таких зажимов подзаряжают аккумуляторы авто, но на самом деле крокодилы используются и для компьютерного оборудования, и для телефонных проводов. Иногда они применяются даже в промышленности.
Общие сведения о клеммниках
Качественное соединение проводов является гарантией безопасной эксплуатации электросетей, различного электротехнического оборудования
Немаловажное значение этот фактор имеет в сфере радиоэлектроники
Издавна провода соединяли скручиванием их оголённых концов. Скрутку иногда пропаивали. Затем соединение оборачивали изолентой. Такой вид соединений нёс с собой ряд негативных последствий: это неплотная скрутка, обрыв и пушение многожильных проводков. В результате контакты перестают полноценно передавать ток, что ещё хуже, могут вызвать пожар.
Впоследствии появились винтовые клеммники. Они и сейчас пользуются большим спросом, хотя имеют существенные недостатки. Доставляет большое неудобство соединение проводов на весу, особенно, если нужно подсоединить потолочный светильник. Надо одновременно держать плафон и отвёрткой заворачивать винты клеммника. Порой в устройствах сбивается резьба, что приводит соединение в полную негодность.
Винтовые клеммники
Правила выбора самозажимных клемм
Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.
Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.
Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать соединители проводов, не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.
Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.
Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством
Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.
Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.
Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.
Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.
О том, каким цветом маркируются соединяемые провода, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

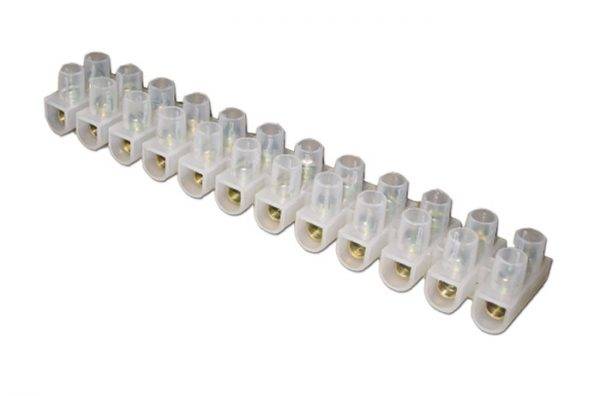

Полиэтиленовые клеммники

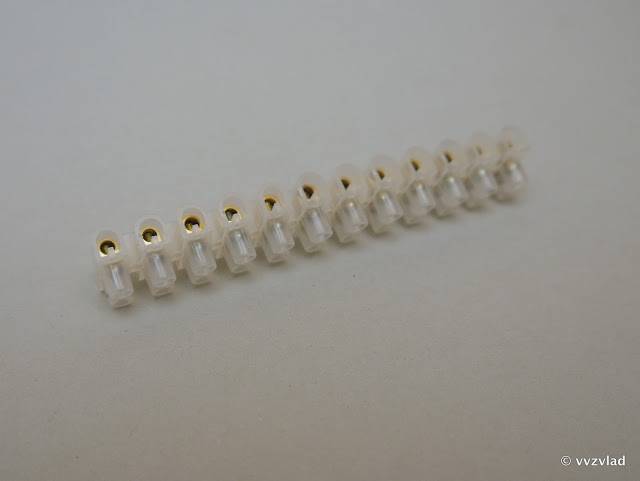

Вот такая штука:
Продается в любом хозяйственном магазине, стоит копейки. Внутри вот такая латунная гильза с двумя винтами:
Запихиваем в нее провода, зажимаем винтами:<
Это я ее специально вытащил для наглядности. Вместе с изоляцией она будет выглядеть вот так:
Каждый сегмент можно отрезать. Казалось бы, идеальный вариант. Но есть нюанс (с)Хотя этих нюансов и недостатков — вагон и маленькая тележка, не ведитесь на простоту.
- Нельзя зажимать алюминий. Алюминиевая жила обладает текучестью под постоянным давлением, и через некоторое время контакт может легко пропасть или ухудшиться. Чем это чревато — вы знаете, нагревом и пожаром. Строго говоря, ВСЕ винтовые соединения алюминия необходимо раз в год подтягивать. Иначе получится вот так: На фото видно, что крайний зажим потерял контакт, начал искрить и греться — в результате расплавил свою оболочку и немного изоляцию провода. Был заменен на такой же, хе-хе.
- Нельзя зажимать многожильные провода. Там полный комплект того, чего не любит многожильный провод — и вращательное движение, и неровная поверхность винта, и точечное неравномерное давление. Может все нормально быть, особенное если ток маленький, а может не повезти и из провода останется половина жил. Дальше вы знаете.
- Надо подбирать размер под сечение провода. В слишком маленький диаметр провод не влезет, а в слишком большой неудобно зажимать, хуже контакт и больше свободы — риска что провод выпадет или обломается.
- Если чуть-чуть сильнее зажать, твердая, но хрупкая латунь легко трескается. Что чревато плохим контактом, и… Ну вы поняли.
- Не обращайте внимания на таблички с токами при покупке. Они врут. Делите ток на два, а лучше на 3.
Вообще желательно не использовать такие клеммники. Если используете, то только с одножильными проводами и для подключение чего-нибудь маленького — лампочка, вентилятор(не промышленный). И никакого алюминия!Так же желательно покупать не noname китай, а клеммники нормальных производителей: Тридоник, АББ, Легранд, ВеритСтоимость: от 10 до 50 рублей.
Как отличить качественный клеммник от подделки?
Основная проблема при использовании некачественных клемм, это их обгорание. В результате того, что клеммники не способны выдержать заявленный ток нагрузки, они расплавляются и выходят из строя. Мы рекомендуем при выборе клеммников ВАГО и их аналогов, придерживаться следующих правил, чтобы определить подделку.
Клеммники WAGO, да и любые другие, лучше покупать только у официальных дилеров. Сейчас совсем нетрудно найти через интернет представительства и адреса магазинов в каком-то конкретном городе
При этом вы будете уверены в том, что покупаете, только действительно качественную электропродукцию, а не подделку.
При покупке самозажимных клемм на рынке или в других местах, не у официальных дилеров, обязательно обращайте внимание на их корпус. На нем обязательно должна быть указана серия, длина и диапазон подключаемых проводников
Обязательно должен иметься и логотип компании.
Качественные и надёжные самозажимные клеммники наполовину должны иметь прозрачных корпус, через который можно было бы посмотреть правильность подключения проводников, а также их надежность. Для соединения алюминиевых проводов, на контактную часть клемм должна быть нанесена особая паста «Alu-Plus2, которая способна удалить оксидную плёнку с алюминия, и, тем самым, улучшить контакт соединения.
Не стоит выбирать самые дешёвые клеммники. Лучше отдать предпочтение качественной и проверенной временем продукции, поскольку электричество не терпит ошибок, а выход из строя клемм, может привести к возникновению серьезных проблем с электропроводкой.
Эксплуатация клеммников Wago
Основное преимущество продукции Wago перед изделиями Legrand заключается в отсутствии необходимости регулярного обслуживания соединительных устройств. В пружинных конструкциях отсутствуют винтовые детали, а соединение получается надежным и пригодным для проводников различного диаметра.
Достоинства клеммников Ваго:
- Соединения обладают высокой устойчивостью к вибрациям.
- За счет постоянного давления пружины клеммника на проводники, происходит компенсация их деформации, а также поддержка постоянного уровня электрического сопротивления в местах соединений.
- Простота и удобство монтажа, при котором не требуется какой-либо специальный инструмент.
- Возможны многократные подключения и отключения многожильных проводов без повреждений токоведущих жил.
- Параметры токоведущей шины могут быть легко измерены специальным инструментом.
Количество клемм в корпусе разных моделей Wago варьируется в пределах 2-8 штук. В них могут подключаться проводники, диаметром от 0,5 до 4 мм2. Такие клеммники Ваго для соединения проводов работают при номинальном напряжении 220 В и максимальной силе тока в 32 А, в соответствии со стандартными характеристиками бытовых электрических сетей квартир и частных домов.
Клеммы для соединения проводов – назначение, разновидности и особенности применения
Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее
Самозажимные клеммники
Соединение медных и алюминиевых проводов
Скотчлок для соединения проводов
Соединение медных проводов
Недостатки
В каждой бочке меда имеется своя ложка дегтя, и этот случай не исключение. Помимо всех видимых достоинств такой соединитель имеет свои недостатки:
- не рекомендуется использовать самозажимные клеммники для соединения проводов большого диаметра и высокого напряжения из-за их низкой нажимной способности.
- одноразовые соединители не приспособлены для крепления гибких проводов.
- при высоких колебаниях температуры существует вероятность ослабевания пружины, что может привести к разъединению проводников.
Однако последний пункт – это всего лишь предположение. В ходе испытаний данное утверждение не подтвердилось.
Что чаще всего считают именно недостатком Wago
Основным недостатком подобных клеммников, как ни странно, можно назвать некомпетентность людей, называющих себя специалистами. В сети интернет можно найти огромное количество фото с обгоревшими «Ваго», на основании которых неопытные домашние мастера делают неправильные выводы о работе подобных деталей. Однако стоит лишь присмотреться к большинству из подобных фотопримеров, как становится ясно, что оплавление корпусов произошло снаружи, что невозможно, если виной всему клеммник.
ФОТО: promstarkld.ruНа самом деле такие клеммники весьма надёжны при правильном использовании
Также стоит обратить внимание и на критическую нагрузку на соединение. Превышать параметры, указанные в технической документации как предельные, не стоит
Но это касается не только Wago, но и любых клеммников или скруток, а значит, и с этой стороны недостаток не обоснован.
ФОТО: elektrik-l.ruСкрутка также может подвести, если ослабнет контакт
