Русская печь с плитой: технология кладки русской печки со схемами и детальными порядовками

Материалы и их количество

Для работы потребуются следующие материалы:

• керамический кирпич (шамотный, огнеупорный печной);
• глина, просеянный песок, вода для кладочного раствора;
• решетки колосника с размерами 120*140, 180*250 мм, 2 шт.;
• дверки топки 280*270, 210*250 мм, 2 шт.;
• дверки поддувала 130*140, 140*270 мм, 2 шт.;
• прочистные дверки 130*140 мм, 4 шт.;
• плита 300*250 мм;
• дымовая задвижка 130*250 мм;
• вентиляционная задвижка 130*140 мм;
• печная заслонка, 400*420 мм;
• водогрейная коробка 500*340*185 мм;
• полоса стальная 850*40*10 мм, 500*40*10 мм, по 2 шт. каждого вида;
• уголок 1200 мм 25*25*3 мм;
• прутки 25*25*3 мм;
• обожженная проволока 6 мм, всего 10 м;
• крепеж (шайбы, гайки);
• 2 предтопочных металлических листа 500*700 мм (используется кровельное железо);
• асбестовый шнур.

Для конструкции малого размера с лежанкой уйдет 1500 кирпичей, 0,8 куб.м. раствора. Для стандартной средней печи с лежанкой придется потратить 2100 кирпичных блоков, раствора требуется взять 1,1 куб.м. Большая конструкция требуется уже 2500 кирпичей, 1,35 куб.м. раствора.

Инструменты и материалы, используемые при возведении голландской печи с плитой

Обязательным условием хорошей печи является качественный кладочный раствор, который рекомендуется замешивать из красной глины и кирпича. Основным составом для кладки голландки является песок, красная глина и вода.

При этом соотношение пропорций для каждой из пород глины будет разным. Чем меньшее количество песка присутствует в природной глине, тем, соответственно меньше понадобится для раствора.

Глина

Для жирной глины берем пропорцию: 1 часть глины и 2,5 песка.

Для средней глины – 1 часть к 1,5 песка.

Для тощей понадобится 1 к 1.

Материалы для кладки печи-голландки с плитой:

1. Шамотный огнеупорный кирпич для топочной камеры.
2. Красный керамический кирпич.
3. Раствор для кладки фундамента (цемент, песок, гравий и вода).
4. Раствор для кладки кирпича.
5. Рубероид для гидроизоляции фундамента.
6. Доски для строительства опалубки.
7. Колосниковая решетка.
8. Поддувало.
9. Металлическая дверца.
10. Заслонка.
11. Металлические прутья и проволока для армирования.
12. Металлическая проволока 0,8 мм для перевязки.
13. Асбестовый шнур.
14. Варочная плита.

Из инструментов подготовьте:

1. Мастерок для кладки кирпичей.
2. Строительный уровень, угломер и отвес.
3. Строительный степлер.
4. Рулетка и маркер.
5. Правило.
6. Болгарка для обточки кирпича.
7. Совковая и штыковая лопата.
8. Ведро для раствора.
9. Строительный миксер или дрель с насадкой.
10. Резиновый молоток для кладки кирпичей.
11. Строительный молоток для возведения опалубки.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

• До сих пор в ходу такой термин, как порядовка — это:

и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

• массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
• наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

• совмещённость обогревающей основы с плитой для приготовления пищи;
• для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации. в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

Размеры некоторых моделей достигают 1,5-2 м в длину и/или ширину. По высоте (дымоходную трубу в расчет не берем) более 1,2-1,5 метров. Наверное, в это трудно поверить, но самые гигантские печи достигали таких размеров, что внутри них вполне можно было помыться человеку. В современных условиях такие проекты спросом, конечно, не пользуются.

Русская экономка: скорость обогрева и экономия топлива

Русская печь экономка, порядовка которой заметно отличается от схемы традиционной конструкции, привлекает небольшими размерами, экономичным расходом и непритязательностью в выборе топлива.

Экономичность обусловлена специфическим строением дымооборота, обеспечивающим нагрев конструкции от низа до верха. В отличие от традиционной русской печки, эта модель прогревает нижние слои воздуха и пол. Экономка легко справляется с задачами отопления, приготовления блюд на плите и выпечкой в духовом шкафу. При желании конструкцию несложно дополнить водогрейной коробкой и обеспечить кухню горячей водой.

В схеме предусмотрено два топливника, соединенных друг с другом. В летнем режиме задействуют топку под варочной камерой, здесь дрова сгорают очень быстро, выделяя максимум тепла. Зимой очаг разжигают в основном топливнике, а малый модуль используют для кухонных целей и для подтапливания в сильные холода. Однако часто использовать одновременно две топочные камеры не рекомендуется – это сокращает срок жизни строения.

Длина этой компактной модели 140 см, а ширина – 89 см, для сооружения требуется 750 кирпичей. Водогрейную коробку устанавливают с правой стороны на уровне пятого ряда, если горячая вода не нужна, эту деталь исключают из схемы.

Устройство русской печи с подтопком

Существует много вариантов конструкций русской печи, но всегда её составляющими элементами являются отопительно — варочные отделы, духовка и хотя бы небольших размеров лежанка.

Современная русская печь дополнительно оборудуется подтопком (дополнительной топочной камерой), благодаря которому она быстрее нагревается и отдаёт в помещение большее количества тепла. Им также можно воспользоваться для приготовления пищи в тёплое время года, когда нет необходимости прогревать всю печь.

Устройство русской печи с подтопком:

• Фундамента. Для его сооружения применяют камень, кирпич или бетон.

• Подпечья — полости в нижней части печи, где сушат дрова на запас.

• Холодной печурки — углубления, в которой можно хранить кухонную утварь.

• Шестка — ровный горизонтальный участок перед входным отверстием в горнило. Приготовленные блюда, оставленные на шестке, дольше остаются в горячем состоянии. У некоторых моделей печей на этом месте устанавливается варочная плита.

• Пода — днища горнила или варочной камеры. Располагается к шестку под небольшим углом, который способствует более лёгкому передвижению тяжёлым чугункам.

• Загнётки — переходной плоскости между шестком и подом.

• Варочной камеры или горнила — полости внутри печи, предназначенной для закладки дров и размещения посуды из жаростойкого материала для приготовления пищи. У потолка горнила, как и у пода, имеется уклон к входу.

• Перетрубья — полости над шестком, где собирается дым. Является основанием дымоотводного канала.

• Самаварника (душника) — узкого канала, входящего в дымовую трубу. Ранее к нему подсоединяли трубу самовара. В современных моделях русских печек душник устраивается редко.

• Дымохода – вертикального канала над шестком, предназначенного для отвода продуктов сгорания топлива в атмосферу.

• Распушки — расширенного сегмента дымохода, находящейся близко к потолку.

• Вьюшки — небольшого окошка с дверцей, предназначенной для полного перекрытия дымохода. Через неё есть доступ к задвижке, которая используется для регулировки тяги в печи.

• Заслонки — толстого листа стали с хорошо обработанными краями и ручкой. Служит дверкой для входного отверстия горнила.

• Колосников — чугунных решёток, установленных между топливной камерой и поддувалом.

• Лежанки — большой горизонтальной плоскости, расположенной сзади дымовой трубы. Под нею находятся каналы с циркулирующими потоками горячего воздуха, поэтому во время топки русской печи она всегда тёплая, а если перекрыть нужную задвижку, то будет сохранять тепло долгий период времени.





















Русская печь с подткопком (справа)

Пример 2 (подтопок внизу, справа)

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

• в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
• для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

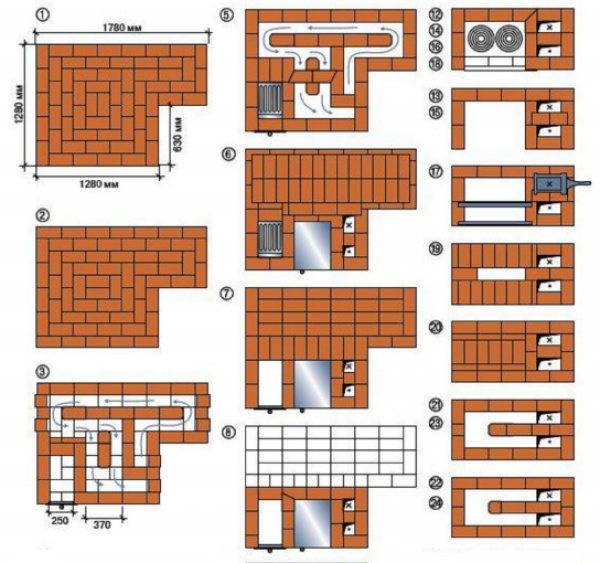

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент. Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Схемы щитков

Печь груба может иметь несколько назначений и в зависимости от целей ее использования, строят различные виды щитков. Рассмотрим возможные варианты щитков:

1. Последовательный ход с вертикальными каналами. Для постройки такого вида щитка требуется наименьшее количество материалов. Схему проще воплотить в жизнь тем, кто не имеет достаточного опыта, благодаря простоте конструкции. Если схема щитка построена правильно, сопротивление газам будет самым большим, теплоэффективность средняя.
2. Последовательный ход с горизонтальными каналами. Построить схему гораздо сложнее, чем предыдущую, но по параметрам они не различаются. Теплоээфективность повышается, за счет снижения сопротивления газам.
3. Последовательный ход с длинными вертикальными каналами. Главные преимущества схемы заключаются в том, что простота возведения соответствует первому виду, а теплоэфективность второму. Минусами станет необходимость дополнительной постройки фундамента и большие затраты стройматериалов.
4. Параллельный ход. Печь со щитком с параллельны ходом некомпактная, занимает много пространства, но теплоэффективность у нее самая большая. Существует возможность снижения мощности топки.

(голосов пока нет)

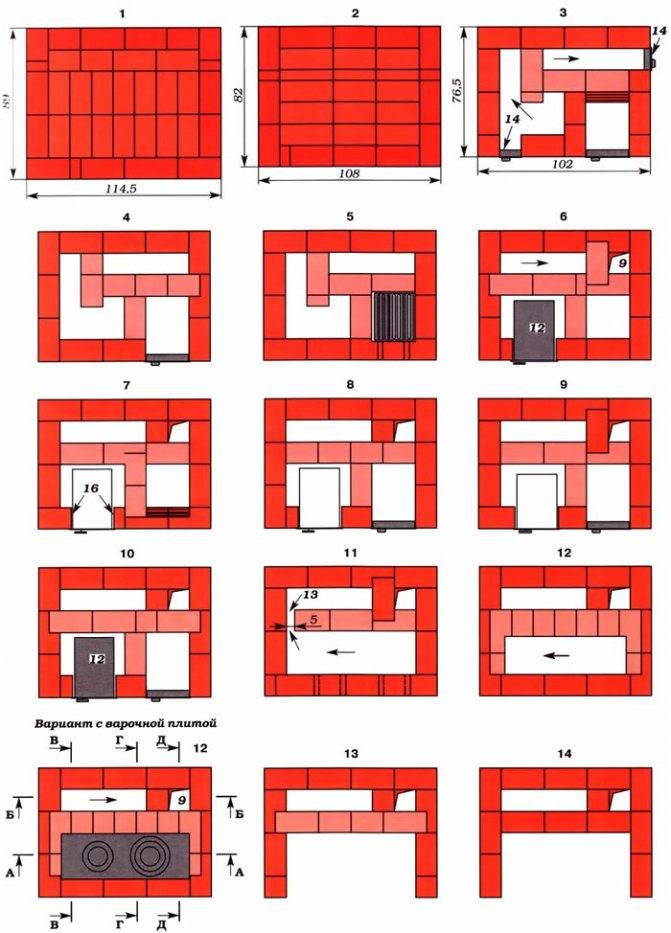

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки

Чертёж русской печи с нижним подогревом

Чертёж русской печи с варочной плитой

Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

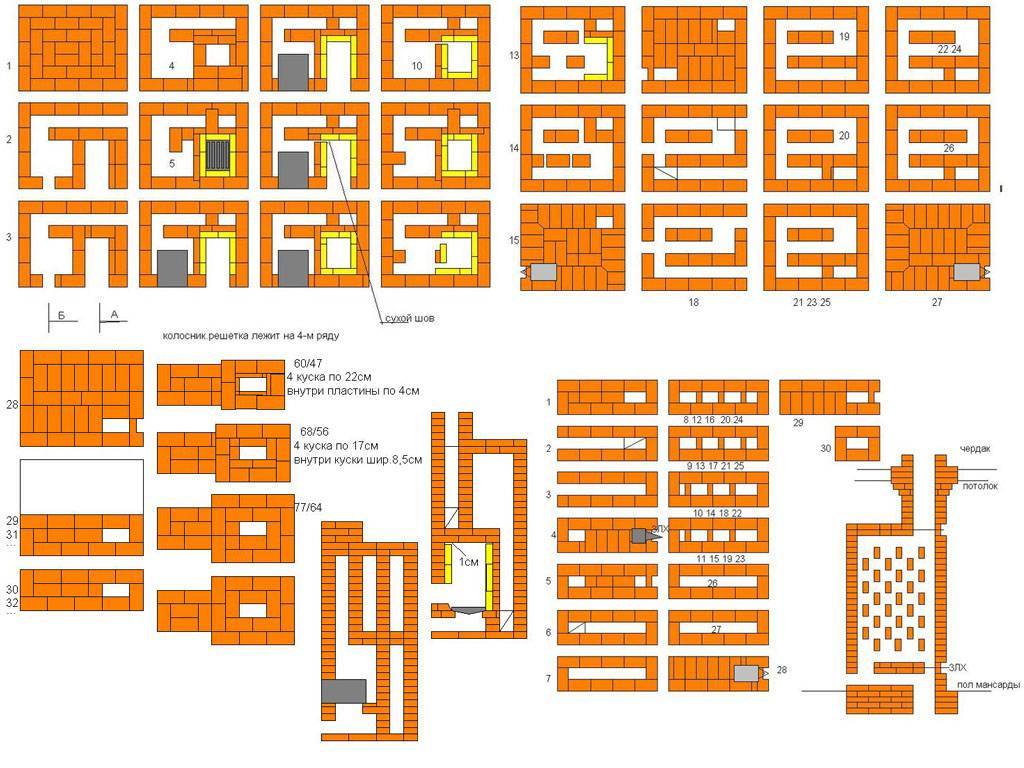

Чертёж и порядовки к русской печи (фотогалерея)

Чертёж улучшенной русской печи Чертёж и порядовка

Порядовка русской печи: 1 — 24 ряд

Порядовка: 25 — 31 ряд

Готовая печь

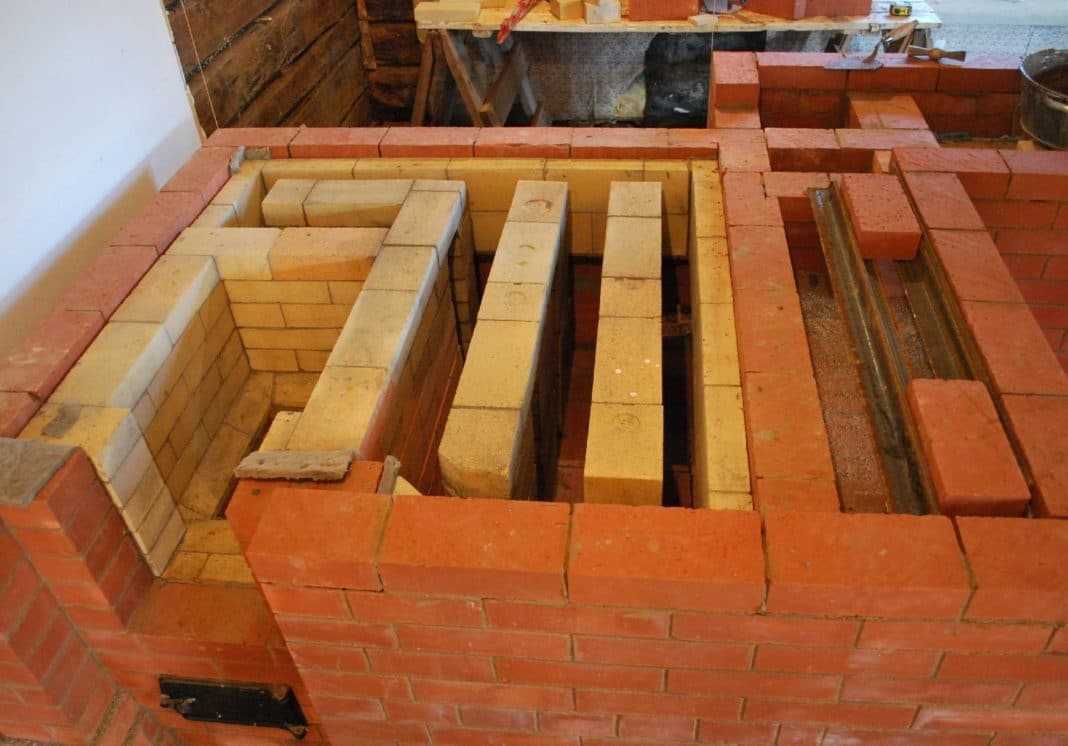

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
6. При кладке 6-го ряда монтируеится водяной бак.
7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
14. При монтаже 17-го ряда монтируется задняя печная стенка.
15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
17. При кладке 20-го ряда свод горнила уплотняется песком.
18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Схема печного устройства

Выбрав за основу для сбора дровяной печки из кирпича одну из схем порядовки, ее необходимо распечатать и подробно изучить.

Печники рекомендуют для дома или дачи выбирать модель шведку. Можно соорудить русскую печь для дома. Выбор за хозяином.

Фото увеличиваются, нажимайте!

Рассмотрим правила укладки отопительно-варочной модели, которая подойдет как для дома, так и для дачи. Практическое руководство для домашнего мастера подкрепим фото.

1. Выкладка любой печки начинается с нижнего ряда, который должен быть идеально ровным. Здесь требуется применить уровень, строительный уголок. Работа начинается с внешнего контура и переходит в центр. Кирпичи соединяются с помощью глиняного раствора.
2. Второй ряд имеет функциональное значение. Необходимо заложить отверстие поддувала с дверкой. Определив место дверки по нужной стороне, выкладываем в шахматном порядке кирпичи, чтобы швы не выстраивались в единую вертикальную линию. Чередуют длинные и короткие детали.
3. Поднимают третий ряд до верхнего края двери поддувала, перекрывая ее сверху.
4. Четвертый ряд имеет свою особенность — кирпич кладут слева и устанавливают в районе поддувала еще одну дверь. Этот отсек будет отвечать за скопление и вычистку полученной от сгорания дров золы. Отверстие будет располагаться и в пятом ряду. Поэтому принцип работ одинаков. Здесь необходимо предусмотреть стесывание кирпича, чтобы острые углы не мешали очищению отсека.
5. С шестого ряда в ход идет огнеупорный кирпич. Начинается выкладка топки, где температура бывает самой высокой. Чертежи порядовки обычно имеют особую штриховку расположения этого материала. Поэтому сложностей возникнуть не должно. По схеме можно заранее высчитать количество всех материалов. В основание ряда закладывается решетка, на которую будут ложиться дрова. Необходимо стесать грубые углы, чтобы решетка легла ровна.
6. С седьмого ряда помимо топочного отсека происходит перестроение канала, он разделяется на три колодца. Следуя схеме, этот нюанс не останется незамеченным.
7. На горизонталь 6 ряда монтируется дверка топки, которая постепенно перекрывается кирпичом сверху.
8. Постепенно приближаемся к варочному отсеку кирпичной печки, соблюдая последовательность схем порядовки.
9. После завершения кладки варочного портала переходят к нюансам отопительного очага. От правильности его возведения зависит, насколько тепло будет в доме в холодное время.

Отдельно стоит уделить время для изучения дымоходной системы, которая в каждом доме имеет свои особенности.

Заключение:

Отдельно стоит уделить время для изучения дымоходной системы, которая в каждом доме имеет свои особенности. Некоторые хозяева выбирают способ встраивания печи в уже готовую трубу, имеющую отдельные колодцы для удаления продуктов горения и фильтрации воздуха. Иногда приходится выстраивать отдельную трубу для дровяной печи, которая удалена от вытяжного канала. Тогда специфика работ по возведению печки в конце монтажа будет иметь иную последовательность. Создавайте в доме комфорт и тепло самостоятельно, чтобы потом получать от этого удовольствие. Обязательно вложите душу в процесс построения дровяного очага. Печка отдаст свое тепло каждому члену семьи и в зимнюю стужу, и при осенней слякоти. Если добавить смекалки и дизайнерских идей по оформлению фасадной  части или по всему периметру очага, то печка может стать уникальным объектом интерьера загородного дома или дачи.

Видеоматериал:

Советуем вам посмотреть видео, в котором рассказывается как построить печь своими руками:

Устройство и размеры очага

Конструкция должна быть построена качественно. Схемы угловых каминов из кирпича своими руками разнообразны. Отопительное устройство состоит из:

• дымоходной трубы;
• пластины, которая будет ее поддерживать;
• листа, необходимого для предотвращения пожара;
• камеры, в которую будет закладываться топливо;
• вентиляционного отверстия, на которое фиксируют решетку;
• слоя термоизоляционного материала;
• камеры, в которой будет аккумулироваться горячий воздух;
• облицовки;
• трубы для движения холодного воздуха (поддувало).

На заметку!

Поверх трубы обязательно монтируют искроулавливатели и дефлекторы.

Первый нужен для обеспечения пожарной безопасности. Деталь выглядит как конус из металла, у которого проволочная сетка с каждой стороны. Дефлектор фиксируют на поверхности оголовка, он повысит тягу и защитит трубу от ветра. Сечение у обоих деталей круглое.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Отопительная

С помощью такой кирпичной печки легко обеспечить качественное и бесперебойное отопление. Она идеально подойдет для бани или, к примеру, для отопления дачи.

Габариты таковы:

• высота – 2 метра 38 сантиметров;
• глубина – 90 сантиметров;
• ширина – 51 сантиметр.

Для постройки необходимы будут:

• задвижка;
• колосниковая решетка;
• поддувальная дверца;
• полнотелый красный кирпич;
• прочистная дверца;
• топочная дверца.

Кирпича для этого варианта потребуется много – 390 штук. Дополнительно понадобится лист стали размером 50х70 сантиметров, который надо уложить перед топкой. А также лист рубероида для защиты от воды – размером 1х0,6 метра. Остальные пункты в перечне нужны в единственном экземпляре.

Для смеси нужно взять:

• глина – 9 ведер;
• песок – 18 ведер.

Раствор готовится аналогичным образом.

Выкладывание рядов

Первый ряд – это основа отопительного сооружения
Ему нужно уделить особое внимание, проверяя ровность при помощи строительного уровня.
Для новичков самое трудное в сооружении печки – это углы. Для облегчения работы рекомендуется сразу поставить по четырем краям кладки стойки-шаблоны
Их можно сделать из обычных досок, соединенных под прямым углом.
На следующем ряду с торца печки надо уложить пару кирпичей с косыми гранями, выходящими в зольную камеру.
Кладка очередного уровня должна начаться с монтажа поддувальной дверцы. Как и в предыдущей инструкции, она фиксируется в швах с помощью мягкой проволоки.
Следующие два ряда формируют зольника.
С шестого – начинается укладывание стен топливника. Также здесь устанавливается колосниковая решетка.
На седьмом-восьмом уровнях устанавливается топочная дверца. В задней стенке камеры устанавливаются кирпичи со скошенными торцами (чтобы улучшить тягу).
Девятый ряд должен перекрыть эту дверцу.
В следующие семь уровней выкладываются топливная камера и дымоотводный канал.
На семнадцатом ряду устанавливается прочистная дверца.
До тридцатого ряда формируются дымооборотные каналы

Их важно расположить максимально ровно, при этом не забывая вытирать внутренние стенки влажной тряпочкой.
Следующие два уровня образуют свод, который перекрывает печь.
И последние два – формируют дымовую трубу.

Устройство печи

Устройство русской печи включает очень большое количество элементов.

Перечислим лишь основные детали конструкции:

1. Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
2. Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: “Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа”). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
3. Труба дымохода.
4. Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
5. Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
6. Чело – участок фасада, расположенный над варочной камерой.
7. Заслонка – металлическая крышка, которая закрывает вход в горнило.
8. Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
9. Коробка для нагрева воды.
10. Столбцы – кирпичные элементы, формирующие очистные каналы.
11. Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
12. Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
13. Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
14. Подпечье или дровник – место для складирования и просушки топлива (дров).
15. Под – днище горнила.
16. Горнило, то есть, собственно, варочная камера.
17. Небо – свод горнила.
18. Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Какие понадобятся материалы для строительства

• красный кирпич – 750 шт.;
• шамотная глина;
• песок;
• войлок или асбестовое волокно для изоляции;
• рубероид на нижний слой также для тепло- и гидроизоляции;
• крепежные элементы;
• металлический уголок, лист и стальная проволока;
• колосниковая решетка – 2 шт.;
• дверцы для топочной камеры и поддувала – 2 шт.;
• заслонка – 1 шт.;
• задвижка – 1 шт.

… и инструменты:

• строительный уровень;
• шпатели;
• мастерок;
• дрель с насадкой миксер для смешивания раствора;
• ведра;
• сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.
