Виды матриц и их конструкция
В общем случае матрица представляет собой «сэндвич», в котором между двумя абсолютно чистыми стеклами (подложками) размещено множество мельчайших сегментов (пикселей), каждый из которых управляется отдельным драйвером — микросхемой, расположенной на гибком шлейфе, впаянном в подложку. Именно поэтому и формируется на экране определенное изображение. Конструктивно матрицы плазменных панелей и ЖК-телевизоров устроены по-разному.
Плазменная панель
Матрица плазменного телевизора — это набор стеклянных ячеек размером 0,5х0,5 мм, заполненных инертным газом (ксенон, неон и др.) с небольшим добавлением ртути. Снаружи ячейки покрыты люминофором — веществом, способным светиться под действием ультрафиолетовых лучей. При подаче на электроды высокочастотного напряжения газ ионизируется и преобразуется в плазму (4-е агрегатное состояние). При этом в плазме происходит емкостной высокочастотный разряд, вызывающий ультрафиолетовое излучение, под действием которого начинает светиться люминофор нужного цвета.
Основные недостатки плазменной матрицы — выгорание и послесвечение ячеек.
- Выгорание — дефект, возникающий при наличии фрагментов изображения, которые в течение длительного времени не меняются на экране (логотип телекомпании и др.). При этом светящиеся ячейки перегреваются, люминофор с их поверхности испаряется, и на экране закрепляется фрагмент, не исчезающий при формировании другого изображения.
- Послесвечение — явление, при котором часть ячеек может светиться как после смены изображения, так и после выключения телевизора. Происходит это из-за того, что в ячейках, длительное время светящихся ярким светом, накапливается электрический заряд.
ЖК-матрица
Принцип действия ЖК-матрицы основан на использовании анизотропии уникального вещества — цианофенила.
Формирование картинки на экране ЖК-телевизора осуществляется за счет поляризационных свойств молекул жидких кристаллов (ЖК), которые играют роль светофильтров, пропускающих только один из основных цветов. Управляют поляризацией с помощью электромагнитного поля, под действием которого ЖК изменяют свою форму и расположение. При этом у кристаллов изменяются углы преломления света, в результате чего меняется их поляризация и формируется изображение.
Конструктивно ЖК-матрица — это массив пикселей, каждый из которых управляется внутренней электроникой. В качестве источника света может использоваться отраженное освещение или проходящее прямо сквозь кристаллы. Также в конструкцию входят поляризационные фильтры (дополнительные панели), которые управляют интенсивностью свечения ЖК. При этом количество проходящего света зависит от угла между осью поляризатора (основные панели) и плоскостью поляризации (дополнительные панели).
Как добраться до платы
В зависимости от модели и поколения телевизора, блок питания может быть расположен по-разному. В любом случае, необходимо будет снять с ТВ заднюю крышку, которая крепится по периметру небольшими болтиками. После снятия крышки, плата БК будет заметна – она может быть либо оголена, либо скрываться за дополнительным защитным кожухом. Проще всего определить местоположение блока питания по входящему разъему питания, где подход кабель с сети – там и находится плата. Если БК закрыт защитой, ее также придется снять, выкручивая болтику по периметру кожуха. Оголив плату, ее можно будет снять. Сделать это можно следующим образом:
- Открутить болты, используемые для крепления платы.
- Отсоединить шлейф, который может подсоединять плату БП к вторичной плате.
- Отсоединить все провода, ведущие к вторичной плате.
Как правило, для соединения БК и вторичной платы используется один шлейф и один-два провода со специальными разъемами.
Если решились на ремонт
В том случае, если во время включения телевизор часто моргал зелеными светодиодами, это показывает что неисправность кроется непосредственно в блоке питания. Итак, как произвести ремонт телевизора Philips своими руками:
- Положите телевизор на ровную и плоскую поверхность. Открутите четыре крепежных винта с тыльной стороны вашего телевизора. Шлиц винтов — звездочка.
- Открутите два винта крепления ног телевизора.
- Поднимите тыльную крышку. В правом верхнем углу вы увидите плату блока питания.
- Внимательно изучите внешний вид всех конденсаторов. Верхние крышки с насечкой обязательно должны быть плоскими. Если имеется вздутие либо же вскрытие, то деталь необходимо заменить.
- Приобретите, подберите неисправные электролитические конденсаторы.
- Открутите два винта от крепления платы блока питания. Отсоедините верхний и правый разъем. Доступ к деталям полностью получен. Выпаяйте конденсаторы и установите новые.
- Соберите телевизор. Ни в коем случае не забудьте о том, чтобы присоединить разъемы.
- Подключите телевизор к сети.
Другие причины поломки ТВ
Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.
Неисправность пульта ДУ
Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.
Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.
Нет ТВ сигнала
При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.
В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.
Ремонт блока питания
Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.
Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты
В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В
Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.
Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта
После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.
Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.
Особенности поиска и настройки каналов без пульта ДУ
Не стоит паниковать и расстраиваться, если пульт ДУ от телевизора потерялся или перестал работать. Справиться с ситуацией и настроить технику можно с помощью кнопок управления, функции которых подробно описаны в инструкции к технике.
При выполнении настройки телевизора без пульту ДУ следует учитывать следующие нюансы:
- Клавиша MENU имеется далеко не на всех устройствах. Иногда для того, чтобы попасть в настройки необходимо одновременно нажать на кнопки, регулирующие громкость;
- Для подтверждения проводимых действий можно использовать кнопки «ОК», «MENU» или «Vol+»;
- На телевизорах торговой марки Sony запустить автоматический поиск и настройку каналов можно длительным нажатием кнопки «MENU»;
- Телевизоры марки Philips не возможно настроить без пульта ДУ.
В последние годы россияне практически полностью отказались от обычных антенн, отдав предпочтение более современным и высокотехнологичным ресиверам — специальным цифровым приставкам, которые получают сигнал со спутника или через интернет. Работают подобные устройства по аналогии со смартфонами или планшетами: в них установлена операционная оболочка (Android), в которой настройка и работа с каналами осуществлялись с помощью мобильных приложений. Скачать необходимое программное обеспечение пользователи могут в магазине PlayMarket.
Устранение других поломок
Не включается
Если ТВ-приемник не включается, то скорее всего причина подобной проблемы состоит в неисправности БП, кнопке активации и дефектах проводов.
Для определения причины проблемы, связанной с кабелем и кнопкой, нужно прозвонить элементы при помощи тестера, причём неисправность следует определять не только во включённом, но и в выключенном состоянии.
С блоком питания дело обстоит намного сложнее – если в ходе визуального осмотра вы заметили испорченные детали, это вовсе не означает, что, заменив их, вы получите исправно работающее оборудование. К примеру, конденсаторы вполне могут вспухнуть от перенапряжения, долгого времени использования либо вследствие вторичного замыкания, источник которого заключён совсем в другой цепи.
Именно поэтому необходимо прозвонить мультиметром все элементы БП. Делают это в следующий последовательности.
- Если вспучился кондиционер, растрескался позистор, заметен какой-либо другой визуально обнаруживаемый дефект, то следует аккуратно выпаять деталь и зачистить ее от электролитов и нагара.
- Проверку тестером проводят начиная с предохранителя, а также позистора, после этого прозванивают диодный мост, затем транзисторы, резисторы и в завершение микросхему. Если в ходе диагностики никаких перебоев не выявлено, нужно просто установить взамен старых работающие элементы.
Типичные неисправности кинескопной техники и способы их устранения
Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.
Рубин:
- Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
- Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.
Горизонт:
- У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
- Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.
Витязь:
- Экран не включается – проблема с блоком питания.
- На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.
Советы и рекомендации специалистов
Прежде чем начинать ремонт телевизора, стоит ознакомиться с рекомендациями специалистов, поскольку в некоторых ситуациях неисправная работа не связана с серьезными поломками. Если на устройстве нет визуальных повреждений и он не показывает изображение, проблема может заключаться в следующем:
- Отсутствие электричества в розетке. Вероятной причиной являются выбитые автоматы в счетчике либо плановое отключение.
- Разряженные батарейки в пульте. Телевизор может находиться в полностью исправном состоянии, но не включаться из-за севших батареек. Стоит попробовать включить телевизор через кнопку на панели, чтобы проверить данный вариант.
- Срабатывание защитного реле. Компонент включается при резкой смене напряжения. Характерным признаком является появление черного изображения на несколько секунд, после чего все нормализуется.
- Перегорание подсветки. Если телевизор не передает изображение, но слышен звук, значит, сгорел инвертор либо лампочки подсветки. Проблема решается заменой компонентов.
- Нет сигнала. Сбои в работе антенны либо цифровой приставки часто приводят к отсутствию изображения на экране телевизора.
Чем можно заклеить чайник, если он протекает, инструкция, правила и средства
Нет ТВ-сигнала
Если на экране нет изображения, то причина может быть проста — отсутствует ТВ-сигнал. Это случается из-за того, что срабатывает защита шумоподавления и прибор переключается в состояние режима ожидания. Можно попробовать решить проблему самому и вывести ТВ из режима ожидания. Если это сделать не получилось, то самостоятельный ремонт телевизора нежелателен, лучше отнести его к мастеру.
Таким образом, решение о самостоятельном ремонте телевизионного устройства нужно принимать после оценки уровня своих знаний и умений в этом вопросе. Если вы чувствуете себя неуверенно для выполнения поставленной задачи, то лучше обратитесь к мастерам сервисного центра.
Алгоритм поиска неисправности
Чтобы найти ответ, как отремонтировать телевизор, надо понимать, в чём же состоит проблема. Определение неисправностей поможет как для самостоятельного ремонта ТВ, так и для сервисного центра. Во втором случае вы сможете объяснить мастеру причину поломки телеустройства, что ускорит процесс её решения.
Ниже приведено описание основных неисправностей, которые встречаются при поломке телевизора:
Не получается выключить устройство
Не важно: будь это кинескопный ТВ или же современный LCD-телевизор, причина одна — перегорел предохранитель. Просто в разных устройствах он выступает в качестве разных деталей
Также возможен вариант, что не работает диодный мост.
Что в отечественных, что в импортных телевизорах может сбиться потенциал, за функцию которого отвечает позистор.
Сломалась плазма. Это может проявляться в изменении цветопередачи телетрансляции, перепадах, помехах, возникновении светлых или же темных полос.
Поломка провода питания или же неисправность розетки.
Если вы самостоятельно решили отыскать неполадку, придется для начала очистить внутренние элементы от пыли, используя для этого мягкую кисточку или пылесос. Иногда визуально можно определить место неисправности по изменению цвета компонентов или их деформации. Если такой осмотр не дал результатов, придется искать в конкретных схемах и устройствах: блоке питания, кинескопе, видеоусилителе и т. д.
Распространенные неисправности
Для того чтобы выполнить самостоятельный ремонт ТВ-приемников, надо определить первопричину поломки. Для этого потребуются:
- мультиметр – этот прибор необходим для определения параметров напряжения в контрольных участках измерения, номиналов конденсаторов и резисторов, а также прозвонки электроцепей;
- усилитель – используется для выявления участка, где пропадает сигнал;
- осциллограф – требуется для представления сигналов в нескольких точках функциональной схемы ТВ-устройства.
Наиболее распространённые причины неисправностей:
- Приемник не запускается – причиной обычно является выход из строя блока питания, а также повреждения кабеля или поломка кнопки включения.
- Не светится экран либо видеоряд выглядит размытым, едва заметным – это прямо указывает на проблемы со светодиодами подсветки, лампочками либо источниками их питания.
- Телевизор хрипит либо звуковоспроизведение отсутствует вовсе – в данном случае скорее всего имеют место перебои в работе аудиоусилителя либо обвязки.
- Экран ТВ-приемника светится, но изображение отсутствует – это указывает на перебои в работе тюнера, а также его цепей либо поломку видеокарты.
Еще одна распространенная причина поломки ТВ – механическое повреждение экрана. В данном случае заметить проблему можно невооружённым взглядом – на нее укажет разбитый монитор, трещины, битая матрица, светлые и темные пятна на экране.
Не исключено, что сгоревший компонент – лишь следствие замыкания, а его настоящая причина располагается совсем в другом месте.
Ремонт неполадок пульта тв своими руками
Алгоритм починки пульта зависит от типа неисправности. При этом он практически одинаков на разных устройствах.
Восстановление контактов
Длительное использование пульта приводит к тому, что покрытие контактов стирается. Это приводит к тому, что телевизор перестает реагировать на устройство. Для решения проблемы нужны клей токопроводящий для кнопок пульта, фольга и ножницы. Последовательность выполнения работы:
- При помощи камеры смартфона обнаружить неработающие клавиши.
- Разобрать пульт.
- Удалить остатки напыления на контактах при помощи ножа или скальпеля, затем зачистить поверхность мелкозернистой наждачной бумагой.
- Вырезать ножницами из фольги новые контактные плоскости нужного размера. Они должны соответствовать площадкам на плате.
- Обезжирить поверхность на плате с помощью спирта.
- Приклеить новые контакты на клей.

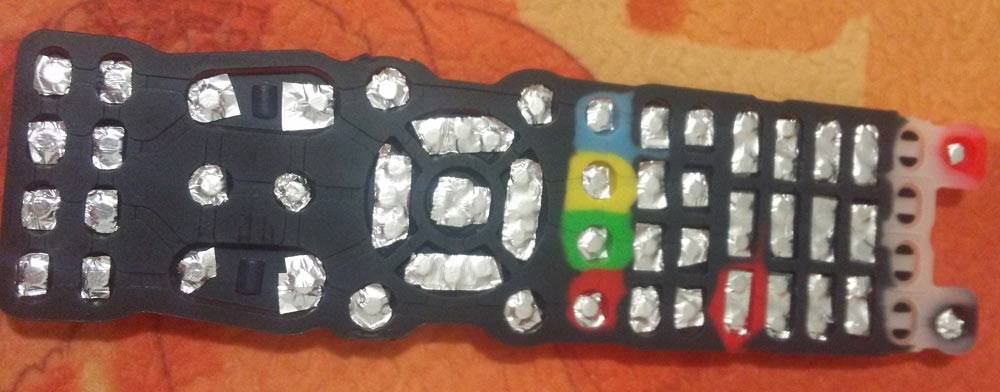

Вариант правильной проклейки фольги
После этого можно проверить работоспособность кнопок. Если телевизор не реагирует на их нажатие, необходимо искать другую причину неисправности пульта.
Ремкомплект для пультов дистанционного управления
Ремонт после падений и ударов
При ударе большую часть потенциальной энергии поглощает корпус пульта. Для начала нужно провести визуальный осмотр на предмет трещин. Их можно устранить клеем. Если устройство не работает, то при падении пострадала плата.
Во время визуального осмотра нужно использовать линзу с увеличительным стеклом, поскольку заметить повреждения невооруженным глазом невозможно. Их можно обнаружить по нескольким признакам:

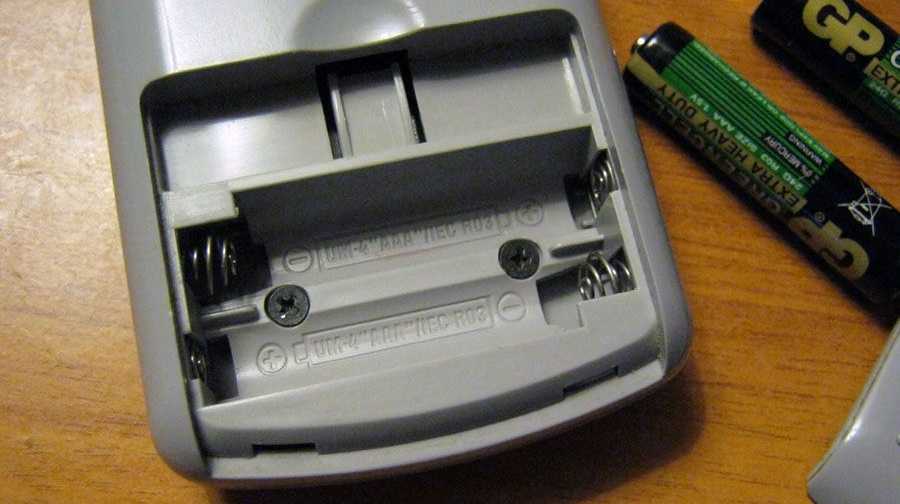

- Отвалились контакты в батарейном блоке или в них появились трещины. Решить проблему можно при помощи паяльника.
- Нарушены соединения навесных элементов с платой. К ним относятся инфракрасный диод, резонатор и конденсаторы. Их нужно припаять назад.

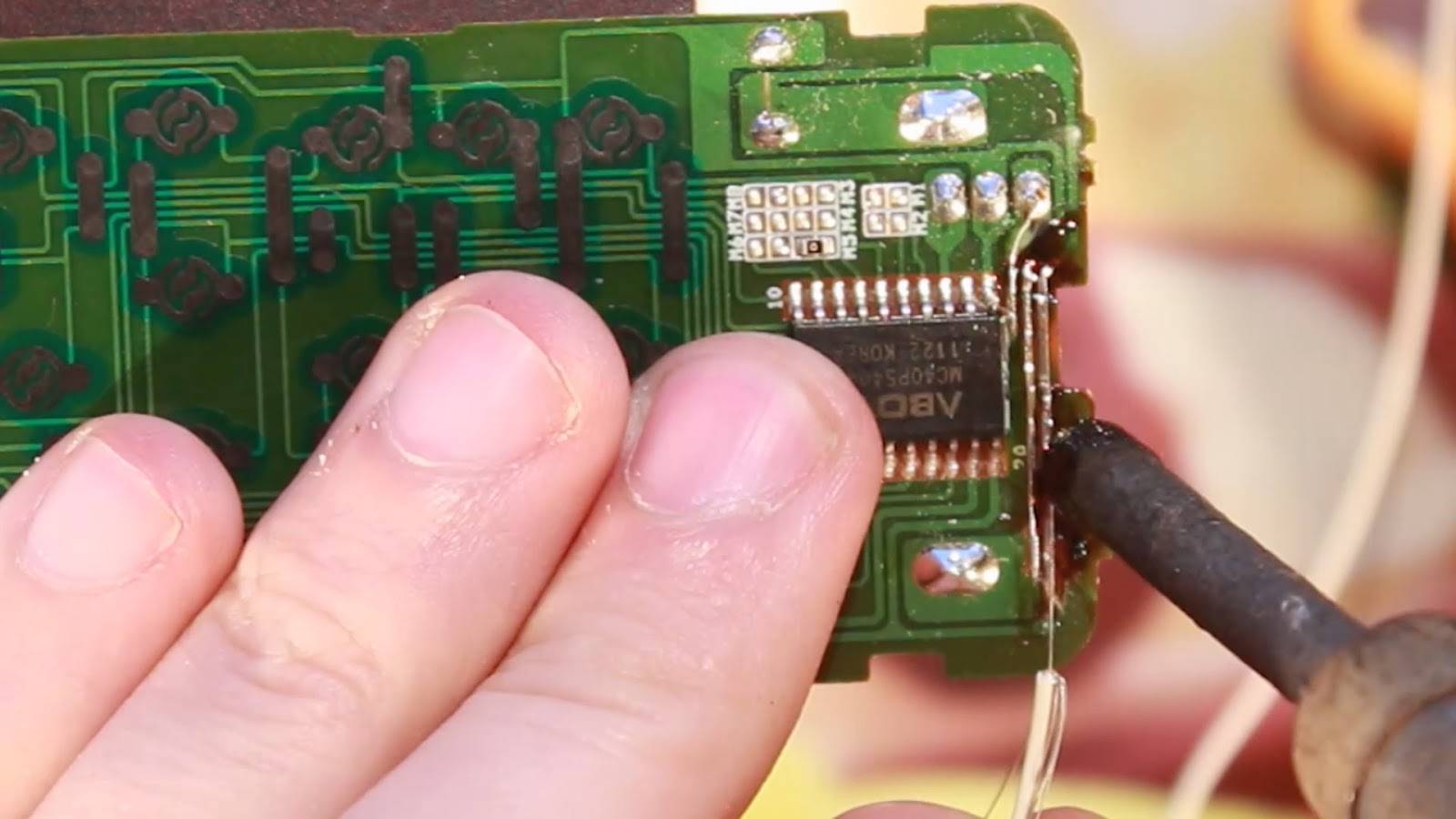

Паять нужно быстро, поскольку перегрев может навредить элементам платы
- Неисправность кварцевого резонатора. Определить поломку можно встряхиванием платы. При наличии шороха деталь подлежит замене.
- При сильном ударе могут оторваться токопроводящие дорожки. Для восстановления работоспособности устройства их нужно припаять назад. Если это не представляется возможным, вместо них можно подсоединить одножильный медный кабель. После присоединения его нужно зафиксировать с помощью клея.
Как отремонтировать пульт ДУ телевизора, если не работают кнопки или залипают
Обычно отмечаются неполадки с нижней частью клавиатуры. К этому могут привести следующие факторы:
- небрежное обращение с прибором;
- пролитая жидкость;
- длительное нахождение под прямыми солнечными лучами;
- грязные руки.
Для устранения неисправности необходимо почистить плату и кнопки. Схема работы:
- Сначала нужно извлечь элементы питания и разобрать пульт.
- Вытащить плату.
- Для очистки микросхем нужны ушные палочки, смоченные в спирте.
- Обезжирить контактные поверхности в батарейном блоке. При наличии белого или зеленого налета можно воспользоваться мелкозернистой наждачной бумагой.
- Корпус тщательно вымыть в мыльном растворе. Для лучшей очистки рекомендуется использовать зубную щетку.
Очистка платы дело несложное, но муторное
Как отремонтировать пульт от телевизора своими руками – как разобрать устройство, ремонт и восстановление кнопок, чистка платы:
Watch this video on YouTube
Проверка элементов питания
Также пульт может не работать из-за разряженных батареек. Причина 80% всех обращений в сервисные центры – проблемы с элементами питания.
Проверить возможную причину можно заменой аккумуляторов или их проверкой на мультиметре. Это нужно делать в режиме измерения постоянного тока на диапазоне 10А. При выборе более низких пределов можно сжечь предохранитель. Проверку лучше проводить отдельно для каждой батарейки.
Измерение напряжения лучше проводить в рабочем режиме. При наличии окислов, налетов или ржавчины на контактных поверхностях нужно их убрать с помощью резинки или мелкозернистой наждачной бумаги.
Блок питания в кинескопном телевизоре
Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью
лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.
Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.
Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно.
Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).
При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.
Признаки поломки матрицы
Техника на жидких кристаллах кроме явных преимуществ имеет один весомый недостаток – частые поломки матрицы. Ремонт в специализированных центрах – дорогостоящая процедура,но на современных устройствах её замену можно провести в домашних условиях.
Техника на жидких кристаллах привередлива практически ко всему. Матрица может выйти из строя при физическом воздействии, контакте с влагой или даже пылью. Неправильная эксплуатация устройства также приводит к печальным последствиям.
Визуальные эффекты указывающие на поломку матрицы:
- пятна на мониторе разной интенсивности;
- вертикальные или горизонтальные полосы;
- артефакты типа «снег»;
- хаотичные цветные пиксели;
- мигающая картинка.
При обнаружении одного из вышеуказанных эффектов следует немедленно приступить к решению проблемы, иначе матрица может полностью выйти из строя, потянув за собой другие важные элементы. Рассмотрим самые распространённые дефекты подробнее.
Механическое воздействие
Если телевизор упал или его ударили, то матрица тут же даст знать об этом сбитым изображением.Некоторые бюджетные модели реагируют даже на мягкие предметы или нажатие пальца. Идентифицировать подобный дефект достаточно легко по микротрещинам на экране, лопнувшему стеклу или сколам на корпусе. Кроме ударов причиной поломки могут быть перегибы экрана, к примеру, во время транспортировки.
Искажение картинки
Здесь могут проявляться самые разные эффекты. Некоторые проблемы исчезают сами собой, когда, к примеру, техника прогревается, в то время как другие остаются.
Матрице требуется ремонт в следующих случаях:
- притормаживание кадров;
- появление тонких вертикальных полос;
- мерцание экрана в динамических сценах;
- широкие разноцветные полосы.
Пятна
По внешнему виду пятен можно определить источник проблем. Если участок светлый, то это говорит о битом стекле или о расслоении матрицы. Крупные тёмные зоны указывают на перегиб или попадании в устройство влаги. Мелкие чёрные точки – это испорченные пиксели. Последние не подлежат ремонту.
Ремонт блоков питания
Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.
Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:
- Вскрыть заднюю панель устройства при помощи отвёртки.
- Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
- Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
- Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
- Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
- После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
- Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
- Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.
Ремонт жидкокристаллических телевизоров своими руками
Телевизоры давно и прочно заняли свое место в быту каждого современного человека, поэтому поломка ТВ-приёмника может основательно испортить настроение всякому его владельцу, тем более что стоят новые агрегаты совсем недёшево. Именно поэтому в случае появления неисправности у каждого человека встает вопрос – нужно ли ехать в сервисный центр и где найти хорошего мастера, стоит ли тратить на ремонт своё время и самое главное – деньги. Безусловно, это важные вопросы, но прежде чем обращаться к услугам оплачиваемых специалистов, попробуйте определить причину поломки и по возможности исправить её – в отдельных случаях ремонт электротехники в домашних условиях возможен.
Ремонт жидкокристаллических телевизоров своими руками
Телевизоры давно и прочно заняли свое место в быту каждого современного человека, поэтому поломка ТВ-приёмника может основательно испортить настроение всякому его владельцу, тем более что стоят новые агрегаты совсем недёшево. Именно поэтому в случае появления неисправности у каждого человека встает вопрос – нужно ли ехать в сервисный центр и где найти хорошего мастера, стоит ли тратить на ремонт своё время и самое главное – деньги. Безусловно, это важные вопросы, но прежде чем обращаться к услугам оплачиваемых специалистов, попробуйте определить причину поломки и по возможности исправить её – в отдельных случаях ремонт электротехники в домашних условиях возможен.
Ремонт
Механические повреждения
В случае частых падений, возникают различные неполадки. Но самой не приятной поломкой может стать внутренняя поломка. То есть крышка будет целой, а внутренняя микросхема треснута.
В таких случаях лучше довериться профессиональным ремонтникам, но при наличии хотя бы не большого опыта в радиомеханике, можно попробовать справится с данной проблемой самостоятельно.
Необходимо произвести разборку прибора ДУ (как разобрать пульт телевизора, было описано выше). После этого проводится тщательный осмотр платы на предмет царапин, отсоединения отдельных радиодеталей и целостности токопроводящей дорожки. Для этого надо вооружится лупой, потому что можно пропустить мелкие недостатки. Также необходимым элементом будет настольная лампа, для обеспечения хорошего освещения.
Проверка начинается от подходов к элементам питания. От них производится осмотр дорожек, и заканчивается осмотр, радиодеталями.
При обнаружении обрыва электрических проводков, необходимо произвести их замену, либо починить. Если выявлено повреждение радиодетали, то в некоторых случаях можно поменять. В случае же поломки микросхемы, лучше купить новый пульт.
Проверка и ремонт кнопочного механизма
Отказ работы кнопок возникает по разным причинам – это загрязнения, пыль или же просто пролитый чай. После чего появляется масляная пленка. Ремонт пульта ду проводится своими силами, простой протиркой внутренних контактирующих элементов.
От слишком частого использования одних и тех же кнопок, возможен частичный выход из строя кнопочного механизма. Происходит это по причине истирания графитового напыления.
Ремонт таких последствий тоже проводится своими руками. Для проведения работ необходимы:
- фольга с бумажной основой;
- клей силиконовый или другая клеевая смесь, имеющая проводимую основу.
Проводится разборка прибора и извлекается резиновая часть. На оборотной части кнопок фольга, бумагой к кнопкам. В магазинах продаются комплекты, предназначенные для такого вида поломки. В комплект входит: клей и кнопки с напылением. Для ремонта достаточно будет наклеить поверх старых, новые кнопки.
Чистка
В случае образования маслянистого слоя, который существенно отягощает работу кнопочного механизма, назревает вопрос – как почистить пульт от телевизора? Необходимо провести чистку внутренней части устройства. Устранением неполадки можно заняться самостоятельно следующим образом:
- Берется ватный тампон, смачивается в спирте и протирается микросхема. Такой простой метод убирает полностью налет, который препятствует правильной работе механизма.
- Таким же образом протирается внутренняя часть кнопочного механизма.
- Производится чистка пружинных контактов для батареек. В случае ржавого налета, контакты зачищаются наждачной бумагой.
- Провести сушку в течении 5 минут и собрать устройство.
Чистка пульта от телевизора китайского производства, проводится при помощи водно-мыльного раствора. Внутренняя часть протирается аккуратными движениями, после чего промывается водой комнатной температуры. По окончании промывки необходимо протереть сухой бумажной салфеткой и дождаться полного высыхания. После чего производится полная сборка устройства и проверка работоспособности.
Устраните причины поломки пульта от телевизора
Замена подсветки
Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.
Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.
- Чтобы починить телевизор, требуется снять с него заднюю панель. Для этого нужна отвертка или шуруповерт.
Далее нужно осторожно отсоединить шлейфы от матрицы
- Следующим шагом будет отсоединение панели управления от корпуса. Убирать ее не нужно, она еще понадобится для включения аппарата.
- Оставшиеся шлейфы также требуется отсоединить. Затем необходимо снять корпус, на котором закреплены электронные платы.
- Перед тем, как снять матрицу, откручивается передняя рамка. Снимаем саму матрицу и фильтры, отщелкиваем боковые крепления.
- Подключаем питание и зажимаем несколько клавиш для входа в сервисное меню. Это позволит включить лампы на некоторое время.
- На рисунке ниже видно, что после включения ламп, нерабочей оказалась 5-я сверху. Отсоедините ее, и замените на новую — теперь при проверке горят все лампы.
- Сборка проходит в обратном порядке.
- После этого, необходимо включить телеприемник и войти в сервисное меню для сброса счетчика ошибок лампы. Если этого не сделать, аппарат работать не станет. Войдя в меню, необходимо найти соответствующую строку и произвести сброс, выбрав ок. Теперь ремонт жк телеприемника закончен. Испытания показывают, что агрегат работает нормально.
