Как выполнить ремонт насоса “Ручеек” своими руками: устранение популярных поломок

3 Какие возможные неисправности вибрационных насосов?

Рассмотрим подробнее симптомы неисправности вибрационных насосов, способы их выявления и устранения своими руками.

3.1 Электронасос гудит (работает), но воду не подает или делает это очень слабо

Причин такого поведения насоса может быть несколько:

1. Расположенные поверх амортизатора крепящие гайки прослаблены. При отвинчивании гаек амортизатор может немного двигаться по отношению к штоку и движения штока будут совершатся вхолостую. Для устранения проблемы в работе насоса следует зафиксировать амортизатор, зажать до упора гайки и законтрить их, чтоб избежать повторения в будущем.
2. Механически поврежден резиновый клапан. Причиной может оказаться износ в результате долгой работы либо негативное воздействие абразивных частичек, перекачиваемых с водой, или банальный его прорыв. Решением этой ситуации есть замена износившейся детали.
3. Самым плохим вариантом образовавшейся неисправности является обрыв штока. Починка или замена штока с его деформациями, практически, невозможна. С таким развитием дел покупка нового насоса будет наилучшим выходом из ситуации.

3.2 Проблемы с электропитанием

С подключением насоса к питающей сети греется и обугливается кабельное соединение, выбивает электропробки, отключается защитный автомат.

Разборка вибрационного насоса

Такой результат зачастую вызван двумя причинами:

1. Неисправность питающего кабеля. Для проверки используется тестер, который укажет на целостность подключаемых жил и соответственно он ли причина срабатывания электрозащиты. Замена кабеля насосного оборудования возможна, но не у всех моделей. В некоторых вариантах запитывающий кабель залит изолирующим компаундом и поменять его не представляется возможным.
2. Сгоревшая обмотка якоря. Ремонт обмотки требует особых умений и знаний, поэтому обычному пользователю проводить ее замену нецелесообразно. Но все же ремонт ее возможен путем перемотки либо же заменой на новую.

3.3 Перегревание электронасоса с одновременной значительной вибрацией

При включенном аппарате он всегда должен находится в воде, т.к. перекачиваемая жидкость отводит производимое им тепло. В случаях отсутствия охладителя насос резко начинает греться, что может привести к необратимым поломкам. Корпус насоса расширяется и от него отстает специальная заливка, которая держит электромагнит. «Лязганье» электромагнита становится основой вибрационного процесса. Если работа на сухую продлится достаточно долго, то неизбежно произойдет полное отслоение магнита и поршень двигаться не сможет.

Поломка такого типа одна из самых тяжелых, и проведение ремонта своими руками требует немалого терпения.

Сперва пользователь разбирает насос, отделяя электрическую часть изделия. Затем постукивая по корпусу, наверняка, определяетнезакреплённость электромагнита. Вынув насос из корпусной оболочки, необходимо маленькой шлиф-машинкой нарезать небольшие канавки в хаотическом порядкена внутренней поверхности корпуса и на самом агрегате.

Винты при сборке рекомендуется заменять на новые

После проделанной работы необходимо покрыть корпус оконным герметиком или качественным сильным клеем и запрессовать электромагнит. После высыхания конструкции можно проделать обратную сборку.

Избежать поломки помогает встроенное в корпус термореле, которое отключит электропитание насоса при сильном нагреве или коротком замыкании. Модели оборудованные такой защитой стоят дороже, но служат дольше.

3.4 Насос создает маленький напор и почти не качает

Насос работает в таком режиме по причине малого зазора между поршнем и его седлом, если нет другой причины из выше рассмотренных.

Восстанавливает работу дополнительная шайба на поршневой шток. С помощью шайб можно снизить или повысить производительность в пределах заявленных характеристик.

Следует также помнить, что насосное оборудование является электрическим и соблюдение условий техники безопасности с ним обязательно.

Стяжка пола

Прежде чем укладывать напольное покрытие, пол нужно выровнять. Есть два способа это сделать.

«Мокрая» стяжка

Стоимость: 495 рублей за 1 м² толщиной 5 см. Длительность: 4–10 недель в зависимости от толщины стяжки.

Обычно пол выравнивают с помощью пескобетона или наливного пола. С пескобетоном выйдет дешевле, но дольше; с наливным полом — дороже, но быстрее. Такие варианты стяжки называют «мокрыми», потому что в обоих случаях смесь нужно замешать, залить, разровнять и ждать. Иногда их используют вместе: сначала поверхность выравнивают пескобетоном, потом делают наливной пол.

Это около 25 000 рублей. Весить такой пол будет 5 тонн (стяжка в 1 см толщиной на 1 м² площади весит 20 кг).

Стяжку заливают, разравнивают и выдерживают 28 дней для набора прочности. Всё это время она должна быть влажной: если допустить высыхание, пол потрескается. После этого нужно дождаться высыхания стяжки. Время высыхания зависит от толщины слоя, температуры и влажности в квартире. Если сушить стяжку принудительно (например, с помощью тепловых пушек), она не наберёт нужной прочности. А если уложить напольное покрытие на невысохший пол, оно испортится: паркет из-за повышенной влажности вспучится, а плитка отойдёт от стены. Температура в помещении при выполнении стяжки должна быть не ниже +5 °C.

«Сухая» стяжка

Стоимость: 670 рублей за 1 м² толщиной 5 см. Длительность: 2–3 дня.

«Сухая» стяжка — это технология выравнивания пола без песка и цемента. КНАУФ разработали сухой сборный пол из гипсоволокна: используется керамзитовая засыпка и малоформатные гипсоволокнистые листы или специальные элементы пола.

«Сухой» сборный пол технологичнее, чем стяжка из пескобетона. Не нужно его выдерживать и ждать высыхания в течение нескольких недель — финишное покрытие можно укладывать через сутки после устройства пола.

Процесс выходит легче, быстрее и чище: можно укладывать такой пол на бетонные и деревянные основания, а под гипсоволокнистыми листами прятать технические и инженерные коммуникации (если нужно).

Стоимость сухой стяжки толщиной 5 см в квартире площадью 50 м² — примерно 33,5 тысячи рублей (21,5 тысячи — листы ГВЛ, 10 тысяч — керамзитовая засыпка, 2 тысячи — клей, кромочная лента, полиэтиленовая плёнка и шурупы).

Не экономьте на керамзитовой засыпке. В мешках с дешёвой засыпкой может быть много пыли или очень крупные гранулы. Из-за этого пол со временем может просесть и стать неровным. В керамзитовой засыпке КНАУФ содержатся только цельные гранулы. Количество гранул и их размер чётко просчитаны и регламентированы: именно такое соотношение обеспечивает качественный пол, который прослужит долго.

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Настройка погружного насоса “Ручеек”

Насос “Ручеек” считается надёжным оборудованием. При правильной эксплуатации и своевременном техническом обслуживании он ломается редко. В некоторых случаях устранить неполадки можно при помощи настройки насоса.

Все насосы вибрационного типа устроены практически одинаково. Для них характерны общие поломки, схожи и методы восстановления работоспособности приборов (+)

Для этого в первую очередь неработающий или нестабильно работающий насос необходимо извлечь из скважины (колодца) и подвесить его без шланга в емкости с водой. Далее необходимо включить прибор в сеть и проверить напряжение, оно должно быть не ниже 200В.

Если напряжение в сети соответствует норме, то выключаем насос, сливаем из него воду и продуваем выходное отверстие. Продувку можно осуществить ртом, не используя никаких специальных инструментов.

Правильно настроенный насос “Ручеек” без проблем продувается, а если дунуть сильнее, то чувствуется ход поршня внутри. Воздух также должен проходить в обратном направлении. Если этого не происходит, то необходимо произвести настройку двух параметров агрегата, предварительно разобрав его.

Разборка бытового насоса “Ручеек” производится при помощи тисков, которыми сжимаются уступы на корпусе, расположенные рядом с винтами. Ослаблять винты нужно постепенно, по очереди. При первой разборке будет не лишним заменить винты аналогичными винтами с головкой под удобный шестигранник, это значительно облегчит сборку и разборку при следующем ремонте.

До разборки погружного насоса рекомендуется сделать метки на стыкуемых элементах, это ускорит сборку и гарантирует её правильность

Из описанного выше принципа работы насоса “Ручеек” следует, что настройка двух параметров производится в следующем порядке:

1. Настройка положения поршня. Он должен быть параллелен относительно остальных частей агрегата. Контроль параллельности осуществляется при помощи штангенциркуля. Перекос тела поршня может возникнуть из-за зазора между его металлической втулкой и штоком. Чтобы его устранить, нужно подмотать шток фольгой до соблюдения полной параллельности.
2. Проверка совпадения осей штока и поршня. При их смещении входной стакан обычно “ерзает” по прокладке. Для устранения необходимо разобрать и снова собрать узел, временно закрепив при сборке стакан к прокладке кусочками скотча.
3. Настройка расстояния между поршнем и седлом. Оно должно составлять примерно 0,5 мм. Регулировка производится изменением количества шайб толщиной 0,5 мм, насаживаемых на шток. Этот отступ необходим, чтобы воздух при продувке, а впоследствии и вода, проходил в выходной патрубок без препятствий, а при усилении давления выходное отверстие перекрывалось поршнем.

При увеличении количества шайб поршень приближается к седлу, поэтому при продувке ртом воздух проходить не будет. Только при всасывании в обоих вариантах воздух должен свободно циркулировать.

Бывает, что погнутым оказывается шток поршня. Исправить его вряд ли получится. Однако если на работе агрегата это не сказывалось, можно слегка подкорректировать положение разворотом прокладки относительно штока на 180º.

Правильно настроенный и собранный вибрационный насос без шланга при погружении в емкость с водой должен давать напор 0,2-0,3 м и работать бесперебойно при нормальном напряжении в электросети 220В плюс/минус 10В. Если же после настройки оборудование не работает или работает не удовлетворительно, то необходимо установить причину поломки и устранить её.

Закручивать винты после сборки необходимо постепенно и поочерёдно, чтобы избежать перекоса корпуса, лучше делать это с помощником

Причины поломки дренажного насоса

Причин поломки дренажных насосов достаточно много, вот наиболее часто встречающиеся из них:

• Нарушение эксплуатационных норм (аппарат постоянно испытывает перегрузки, его погружают не полностью);
• Не осуществляется постоянное техническое обслуживание помпы;
• Помпа была неправильно смонтирована;
• Возможно, это производственный брак.

Перед тем, как начинать ремонт, необходимо исключить последний из перечисленных вариантов. Если вы купили насос совсем недавно, то проверьте, может быть еще не истек срок гарантийного обслуживания, если таковое было. Потому что в том случае, если вы попробуете сами отремонтировать насос, то по гарантийному обслуживанию его больше не примут.

Чтобы не допустить поломки насоса, необходимо вовремя проводить его обслуживание

Профилактические меры во избежание ремонта дренажного насоса с поплавком, моменты, на которые необходимо обратить особое внимание:

• Воздух, поступающий в насос, должен свободно проходить через него и выходить. Если воздух проходит не свободно, то где-то в насосе возникла воздушная пробка.
• Не должно быть видимых повреждений на поршне.
• Необходимо следить за расстоянием между клапанами и отверстием входа.

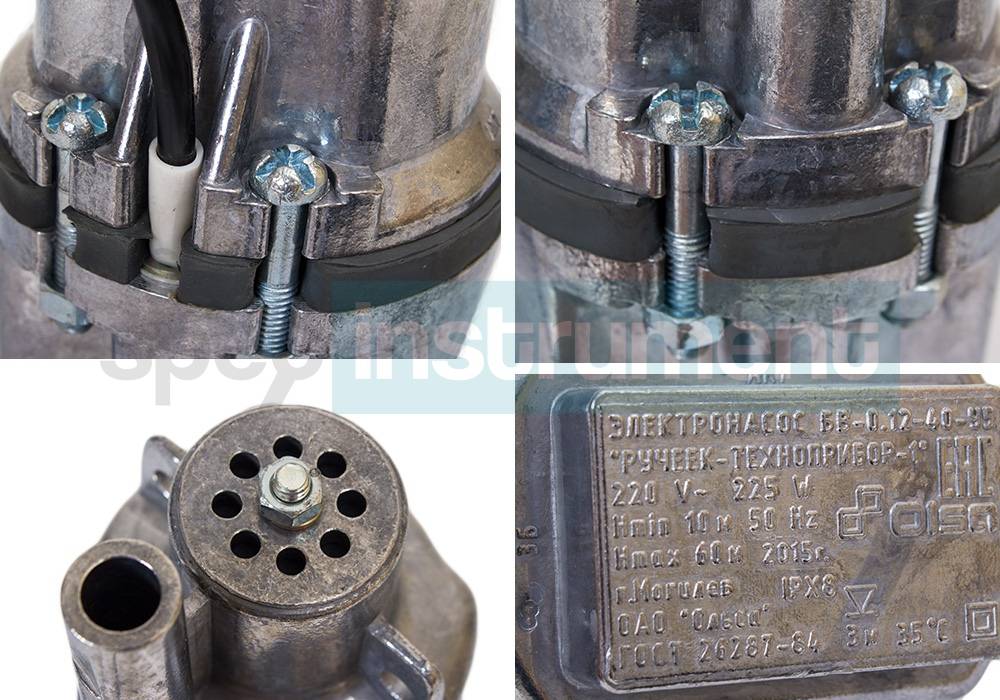

Технические характеристики насоса Ручеек

Характеристики насосов Ручеек позволяют использовать их в низкодебетных скважинах

Даже с появлением на нашем рынке известных водяных насосов импортного производства не потеряла своей популярности и продукция белорусской компании Ливгидромаш. Насос Ручеек характеристики которого являются оптимальными для водоснабжения небольшого дома и полива участка, очень любим дачниками за надежность и невысокую стоимость.

Особенности агрегата

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке.

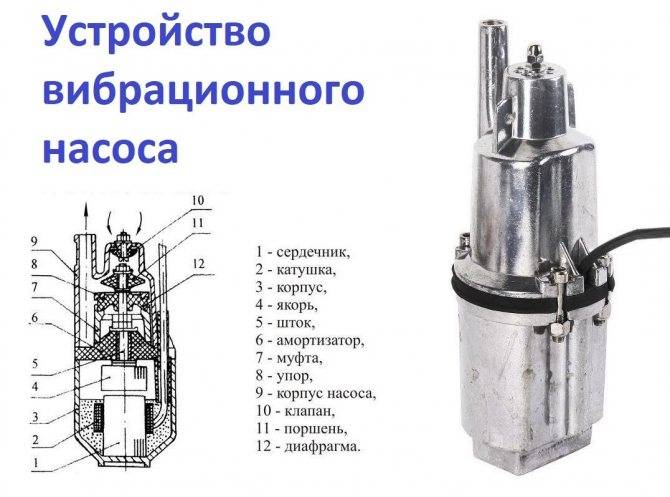

Устройство и принцип действия

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа.

В корпусе размещены основные элементы насоса:

• Электромагнит, состоящий из сердечника и двух катушек;
• Якорь;
• Жестко связанный с якорем поршень, который при движении выталкивает жидкость из камеры в выходной патрубок.

Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.

Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.

Для справки. Насосы с нижним водозабором могут использоваться для осушения различных емкостей и резервуаров.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

На фото показано крепление страховочного троса

Обратите внимание! Нельзя опускать и подвешивать насос на питающем кабеле. Он быстро повредится из-за вибрации

• Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
• Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Технические характеристики

Разные модификации насосов этой марки отличаются только мощностью и производительностью. В таблице приведены на насос Ручеек технические характеристики.

Техническое описание данного устройства

Насос этого типа специалисты относят к классифицируемой группе погружного насоса, который быстро и успешно функционирует вследствие множественных колебательных движений диафрагмы, которая моментально реагирует на любое изменение давления данного устройства.

Существенное различие в давлении

Действует этот агрегат исключительно от двухсот двадцати ватт, за шестьдесят минут, расходуя при этом около двухсот пятидесяти ватт в целом. В первую очередь все зависит непосредственно от максимальной мощности конкретной марки технического устройства.

В нем напрочь отсутствуют разнообразные передвигающиеся элементы и ненужные подшипники, благодаря этой характеристике эффективно функционирует, потому что с помощью трения из строя выводятся необходимые детали и требуется их незамедлительная переустановка.

Забор воды располагается сверху, что дает важную положительность в качественном охлаждении всей рабочей системы. В реальном действии рабочая система не испытывает чрезмерного нагрева, а соответственно, не сталкивается с ежедневными перегрузками.

Вторым, но немаловажным плюсом верхнего забора, считается полное отсутствие засасывания со дна, благодаря чему чистая вода не загрязняется и ее можно ежедневно пить всем жильцам загородного дома или дачного участка, не тревожась за общее состояние своего здоровья и здоровья детей.

Основные виды неисправностей и их причины

Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.

Наиболее частые неполадки «Малыша»:

• раскручивание гаек вследствие вибрации сердечника;
• износ клапанов, который вызывают абразивные примеси в воде;
• обрыв штока сердечника.

Неисправности электрической части

Из-за сильного нагрева нередко случаются такие поломки:

• происходит короткое замыкание;
• обугливается или обрывается электропровод;
• в катушке перегорает медная обмотка;
• отслаивается от корпуса компаунд.

Поломки механической части

Чаще всего выявляются такие дефекты:

• засорение внутренней полости насоса механическими примесями;
• известкование деталей из-за чрезмерной жесткости воды;
• ослабление гаек вследствие сильной вибрации;
• повреждение прибора от ударов о бетонную стену колодца;
• ослабление свойств резинового амортизатора;
• утрата клапаном эластичности;
• поломка поршня.

Как заменить компаунд

1. Разбираем устройство.
2. Определяем место, в котором компаунд отслоился от корпуса погружного насоса. Сделать это можно легонько постукивая небольшим молотком по корпусу. На нормальных участках звук будет глухим, на поврежденных участках – звонким.
3. Извлекаем узел с компаундом из корпуса вибрационного насоса.
4. Болгаркой аккуратно наносим на внутреннюю часть корпуса сетку из насечек, глубиной до 2 миллиметров. Такую же сетку делаем на узле с эпоксидным компаундом.
5. Оба участка с насечками покрываем клеем для стеклянных поверхностей (можно использовать любой герметик)
6. Возвращаем узел с компаундом в исходное положение – фиксируем его и ждем, пока герметик застынет.
7. Собираем корпус обратно.

2 Как ремонтировать насос Ручеек?

Ремонт вибрационного агрегата начинается с извлечения из колодца. Нестабильно работающий насос погрузите в емкость с водой. Включите в сеть, проверив напряжение. Если оно соответствует 200 В, выключите насос, слейте с него воду и продуйте выходное отверстие ртом. Приступайте к разборке.

Перед этим рекомендуется на стыкуемых элементах наметить карандашом или фломастером, что обеспечит правильность сборки и ее оперативность. Однако помните, если гарантийный срок устройства не истек, самостоятельно вскрывать корпус запрещается. В этом случае обязательно обратитесь в сервисный центр. Разборка проводится с помощью тисков. Ими сжимают уступы на корпусе, размещенные около винтов. Ослаблять винты, также как и закручивать, необходимо постепенно.

2.1 Возникли посторонние шумы и звуки

Насос издает характерный звук, похожий на звон. После разборки, произведите тщательный визуальный осмотр. Если в ходе осмотра обнаружено на поверхности электромагнита отпечаток якоря и черное пятно, это свидетельствует о том, что якорь ударяется о поверхность магнита. Данная неисправность негативно влияет на вибратор и ведет к сгоранию обмотки.

Разборка насоса и необходимые инструменты

Необходимо замерить расстояние от крышки заливки до поверхности магнита. Высота заливки должна равняться 3,9 см, но значение на штангельциркуле – 4,9 см, поскольку толщина планки, расположенной на поверхности заливки, составляет 1 см.

Затем разбирают вибратор, осуществляют замену регулировочной шайбы в соответствии с нормой высоты заливки. Например, если она равна 2,85 см, то потребуется шайба 1,05 см. Большую втулку вставляют в амортизатор, а в поршень – малую. После того, как насос скручен, производят при помощи кернения стопорение винтов.

2.4 Неисправности, связанные с электропитанием и давлением

Когда в вибраторе возникает недостаточная величина забора, устранить проблему следует добавлением шайб на вибратор. Их количество определяется до восстановления необходимого давления воды опытным путем. Если при подключении пробки выбивает, проверьте обмотку в якоре. В данном случае, скорее всего, она сгорела, и ее нужно обновить.

Вибрационные насосы поставляются в комплекте с кабелем

При обугливании кабеля, необходим тестер для проверки на его исправность. Он также требует замены. Следует сказать, что не всем моделям доступна такая процедура. В этом случае кабель наращивают методом скрутки.
