Как починить напольный и настольный вентилятор своими руками?

Напольный вентилятор не крутится

Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.

Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.

Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.

А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.

Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.

Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?

Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.

А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом — включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.

Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.

Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.

Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.

Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.

Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

Профилактика лучше лечения

В идеале придется регулярно следить за состоянием нагревательного элемента и анода. И вовремя убирать накипь — как Вы могли заметить, именно ее отложения провоцируют появление большого числа поломок. Производители рекомендуют раз в год проводить техническое обслуживание. В процессе инспектируют:

• степень износа магниевого анода, в случае необходимости его замена. В среднем его хватает на пару лет, но колебания 1-3 года вполне приемлемы (зависит от качества воды в трубопроводе);
• проверка количества накипи на ТЭНе (ТЭНах) и ее удаление;
• проверка осадка на стенках и дне бака, при необходимости — чистка.

В идеале комплексное ТО проводить следует раз в год. Но зависит также от состояния воды и частоты пользования.

Факторы, ускоряющие необходимость чистки:

• интенсивная эксплуатация в ежедневном режиме;
• вода в трубопроводе повышенной жесткости (с большим количеством примесей) — в этом случае чистку проводите каждые 6-9 месяцев. Косвенный, но вполне говорящий признак жесткой воды — частое появление белого налета на кранах и смесителях. Если вода мягкая, с нормальным содержанием примесей, то частота увеличивается до одного раза в 2 года. Точный состав покажут лабораторные исследования;
• высокая температура нагрева — в режиме выше 60°C.

Признаки того, что пора чистить:

• греет дольше, чем раньше;
• расход электроэнергии увеличился;
• при открывании крана идет желтоватая вода с неприятным запахом;
• слышен шум (шипение) во время нагрева;
• стенки корпуса стали сильно нагреваться;
• бойлер включается и выключается чаще, чем раньше.

Как почистить от накипи

Вы уже поняли, что слой накипи на ТЭНе — причина множества неполадок. Что предпринять? Во-первых, пользуйтесь режимом «Эко» (температура нагрева не превышает 60°C), он прилично продлевает срок службы основных элементов бойлера

Но здесь напомним о важном нюансе

Дело в том, что вода температурных значений порядка 50-55°C очень благоприятна для размножения различного рода микроорганизмов. Учитывая, что большинство бактерий умирает при температуре свыше 65-70°, потому время от времени выставляйте терморегулятор на «погорячее». Например, раз в неделю-две до максимального нагрева и автоматического выключения (при этом хотя бы на протяжении часа не пользуйтесь водой, дайте время бактериям хорошенько «провариться»). Вопрос снимается только в случае, если у Вас дома скважина, подающая воду с глубины 250 метров и герметичная система. Для чистки лучше обратиться в сервисный центр, но можно попробовать самостоятельно:

отключить от сети, слить воду;
открутить крепежные гайки фланца, вынуть ТЭН;
очистить его механическим способом (но будьте аккуратнее: если старый ТЭН уже изношен, его и без того достаточно тонкие стенки стали еще тоньше, потому легко повредить по неосторожности) или дать откиснуть в воде с добавлением лимонной кислоты.

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

1. Изменение амплитуды напряжения.
2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

Проблемы с лопастями

Поскольку при изготовлении лопастей используется пластик, данная часть вентилятора очень восприимчива к внешним механическим воздействиям. В результате лопасти часто деформируются и ломаются, если за сетку попадают какие-либо посторонние предметы. В таком случае, чтобы починить вентилятор, владельцу нужно демонтировать защитную сетку. Задняя крышка может оставаться на своем месте. Ее снимать нет необходимости. Защитная сетка удерживается специальным зажимом в виде пластикового колпачка. Его легко повернуть одними руками. После того как будет скручен зажим и снята защитная сетка, отсоединяется специальная подкладка, фиксирующая лопасти. Данный этап работы можно выполнить без применения инструментов. Лопасти подлежат замене в том случае, если они очень сильно деформированы. Если же во время работы вентилятора наблюдается незначительное их трение о защитную решетку, то они без труда выравниваются руками. Как утверждают владельцы вентиляторов, пластиковые лопасти гнутся очень легко.

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

• отсутствие смазки на подшипниках (что делать, говорилось выше);
• выход из строя конденсатора;
• неисправность электродвигателя.

Выход из строя конденсатора

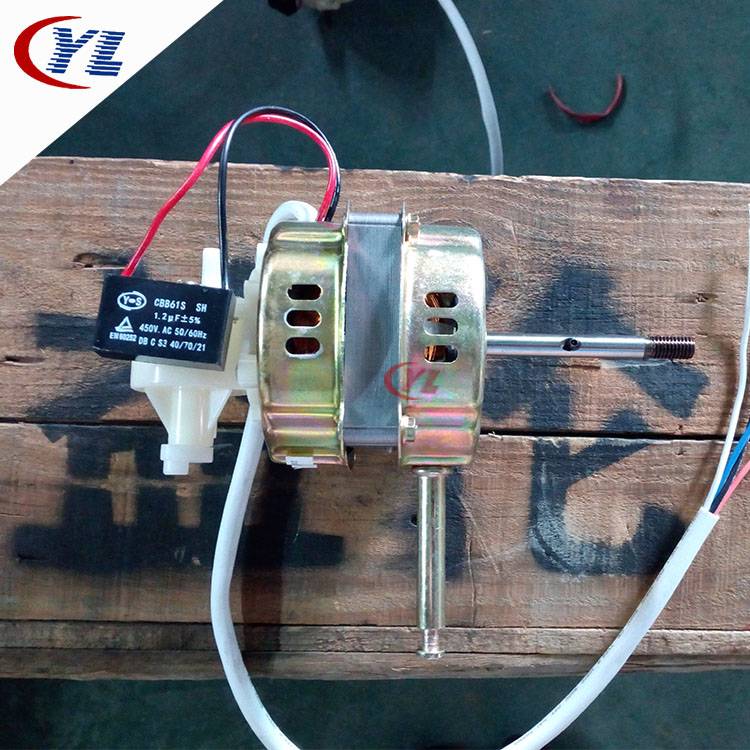

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

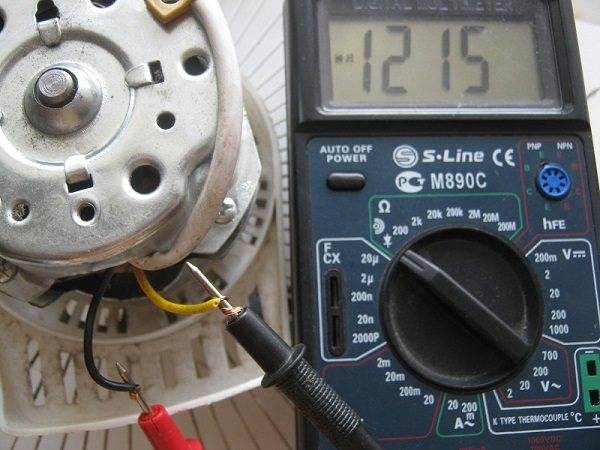

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Рекомендации по выбору кулера

Выбор питьевого кулера — довольно ответственный шаг, так как от его типа и устройства будет зависеть качество воды, а соответственно, и здоровье людей. При выборе кулера следует ориентироваться на следующие характеристики:

Размер аппарата.Технология фильтрации.

Наиболее предпочтительным будет устройство с многоступенчатой системой очистки воды.Наличие ультрафиолетовой лампы, особенно если предполагается, что воду будут пить дети.Температура воды внутри устройства. Лучше, если она будет составлять +98 oС для горячей воды и +4 oС для холодной. Дополнительным преимуществом будет возможность регулирования температуры.Наличие дополнительных функций: защита от детей, дозатор, таймер (программирование кулера на автоматическое включение/выключение).

Замыкание обмоток или обрыв проводов

Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.

Разбираете эту ногу выкрутив 6 саморезов.

В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

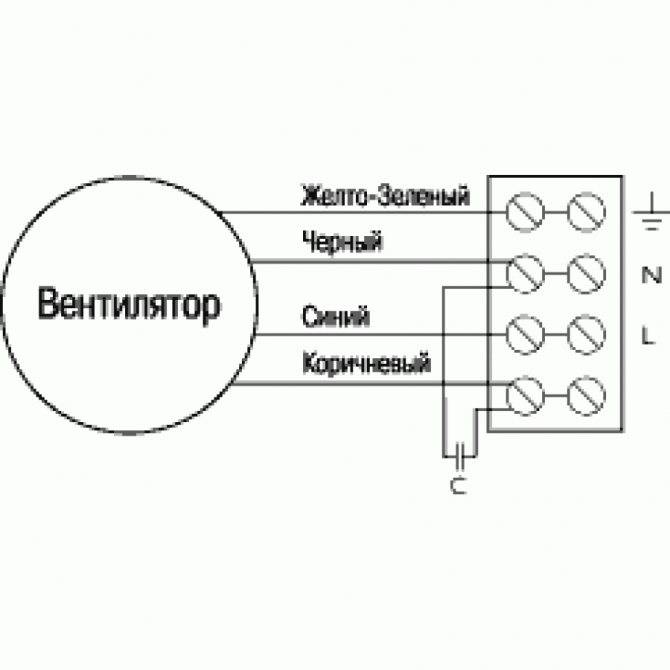

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.

Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.

Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).

Далее, путем нажатия соответствующих кнопок – 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.

Неисправности с фланцем

Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.

Далее снимается червячная передача. После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.

В первую очередь в вентиляторе высвобождается прижимная планка. Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.

Пример ремонта напольного вентилятора

Пришлось ремонтировать электрический напольный вентилятор модели Scarlett SC-175. При включении двигатель вентилятора гудел, но лопасти не вращались. Проверка свободы вращения крыльчатки подтвердила подозрение, она вращалась туго – вероятнее всего загустела смазка.

Для того, чтобы смазать двигатель вентилятор нужно разобрать. Сначала нужно снять крыльчатку, для чего достаточно открутить фиксирующую его круглую гайку, вращая ее по часовой стрелке. Чтобы гайка при вращении лопастей не откручивалась, в ней нарезана левая резьба.

После снятия крыльчатки откроется вторая пластмассовая гайка, удерживающая защитный экран. Она со стандартной правой резьбой и откручивается против хода часовой стрелки.

Далее откручивается два винта, удерживающие переднюю крышку корпуса. Заодно можно снять с помощью небольшой плоской отвертки разжимную шайбу, на которую при фиксации опирается крыльчатка.

Для снятия задней крышки вентилятора предварительно нужно вынуть ручку включения горизонтального перемещения вентилятора. Она может быть прикручена саморезом или плотно вставлена.

Перед разборкой двигателя нужно его внимательно осмотреть, так как вращение ротора может быть затруднено из-за цепляния его за статор. В дополнение, если вращение вентилятора происходит за счет основного, а не дополнительного двигателя, то неисправность может скрываться в червячном редукторе.

Разборка червячного редуктора устройства поворота головки вентилятора по горизонту не выявила неисправности. Смазки было достаточно, шестерни в хорошем состоянии

При разборке редуктора необходимо обратить внимание на подпружиненные два шарика, которые по незнанию у меня разлетелись, пришлось долго искать

Перед разборкой двигателя редуктор был собран. Для разборки двигателя достаточно отвинтить четыре длинных винта

При этом надо соблюдать осторожность, чтобы не повредить обмотки статора сделанные из тонкого медного провода. Обмотки в китайских вентиляторах не пропитаны лаком и поэтому уязвимы к механическим воздействиям

На фотографии показан двигатель вентилятора со снятой передней крышкой. Подшипник при разборке вынулся из крышки вместе с валом.

Подшипник так плотно сидел из-за загустевшей смазки на валу ротора двигателя, что пришлось снимать его проворачивания плоскогубцами.

Загустевшую с грязью смазку лучше всего удалять с помощью растворителя “Уайт- спирта”, который является очищенным бензином. Если под рукой такого нет, то подойдет спирт, ацетон, бензин и даже стиральный порошок или хозяйственное мыло.

Внутреннюю полость подшипника скольжения лучше всего очищать с помощью смоченной в растворителе ветошью намотанной на пинцет или отвертку делая возвратно поступательные движения с одновременным вращением.

После удаления старой смазки нужно надеть втулку подшипника на вал. Она должна легко надеться и вращаться практически без люфта. Если проверку подшипник прошел, то можно приступать к смазке.

Для смазки подшипников скольжения из моего опыта подходит графитовая смазка, представляющая собой солидол, смешанный с графитным порошком. После смазки шумевших кулеров компьютеров графитовой смазкой повторно их смазывать не приходилось даже после многолетней эксплуатации.

Теперь все механизмы и подшипники скольжения я смазываю только графитовой смазкой. Если под рукой такой нет, то подойдет любая другая, даже машинное масло для двигателя автомобиля.

Смазывать нужно оба подшипника, даже если один из них хорошо работает. Смазка наносится тонким слоем как на внутреннюю поверхность втулки, так и на место ее установки на валу.

После смазки и сборки двигателя вручную проверяется легкость его вращения. После придания валу вращающего момента он должен несколько раз бесшумно провернутся. Если вал вращается легко, то производится окончательная сборка вентилятора в порядке, обратном разборке.

Проверка отремонтированного напольного вентилятора показала его бесшумную работу и плавное горизонтальное вращение. По предложенной инструкции ремонтируются практически все электрические вентиляторы вне зависимости от назначения.

Схема и принцип работы

Чтобы понять, почему это происходит, необходимо знать принцип работы чайника и его электрическую схему. Модельный ряд этих бытовых приборов весьма разнообразен, но принцип действия и схема сборки у всех практически идентичная, за редким исключением: например, встроенный таймер.

Электрочайник работает довольно просто: через прочный шнур с вилкой на конце напряжение от розетки передается на контакты ХР1, расположенные в массивной подставке — именно на нее устанавливается прибор во время кипячения воды. В нижней части его корпуса есть специальный разъем, который входит во взаимодействие с контактами подставки.

Термовыключатель SA1 обеспечивает ручное включение и автоматическое выключение прибора после того, как вода начинает кипеть. Выключатель тепловой защиты всегда активен и в повседневной работе изделия участия не принимает — он срабатывает только тогда, когда чайник включается без воды. Затем ток идет на трубчатый нагревательный элемент (ТЭН), и светящаяся лампочка на индикаторе сигнализирует о том, что изделие находится в работе.

Когда вода закипит, то пар собирается в свободном пространстве между уровнем воды и крышкой изделия, затем пары воды по специальному каналу поступают к биметаллической пластине, сделанной из двух разных металлов, которая от нагрева изгибается и размыкает контакты — термовыключатель выключается.

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Разборка и неисправность двигателя

Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.

На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.

Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.

Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.

При этом запишите или зарисуйте, куда какой изначально подключается.

В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.

Разбираем его. Откручиваете винты, стягивающие заднюю крышку.

При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.

Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.

Почему не работает вентилятор

Всего можно выделить 5 основных причины выхода из строя напольных вентиляторов:

старая засохшая смазка или ее недостаток

высохший конденсатор

перегорание термического реле или предохранителя

витковое замыкание обмоток или обрыв проводов

механическое смещение вала двигателя

Главная проблема дешевых моделей, на которую почему-то мало кто обращает внимание — неправильное литье лопастей. Из-за этого происходит дисбаланс, разбиваются подшипники, увеличиваются зазоры

На это вы повлиять никак не можете, так как уже купили вентилятор с таким изначальным дефектом. Иногда он вроде бы и работает, нормально вращается крыльчатка, но при этом не дует.

То есть, никакого охлаждающего потока воздуха от него нет. Из-за чего это происходит?

Из-за неправильного угла атаки лопастей. Его лепестки деформированы и гоняют воздушный поток по кругу, а не выбрасывают наружу.

Этот эффект может проявиться со временем, после того как вентилятор долго стоял под прямыми лучами солнца и его крыльчатка нагревшись, начала постепенно менять свою форму.

Лечится это только заменой крыльчатки на новую.

Диагностика неполадок

Неисправности напольных и настольных вентиляторов бывают 2-х видов – механические и электрические. Именно на первые простой обыватель не обращает особого внимания, а ведь это ведет к поломке в электрической части прибора. К примеру, если заклинил вал, а оборудование продолжает работать, то это бесспорно вызовет перегрев электродвигателя. Если разбалтывается подшипник, то в будущем повредится обмотка статора.

Перед диагностированием вентилятора в домашних условиях отключите прибор от электропитания. Агрегат часто не включается из-за неисправности шнура или розетки, поэтому в первую очередь к блоку питания подключают любой другой прибор. Если он не включается, значит, виновник – розетка, которую нужно починить.

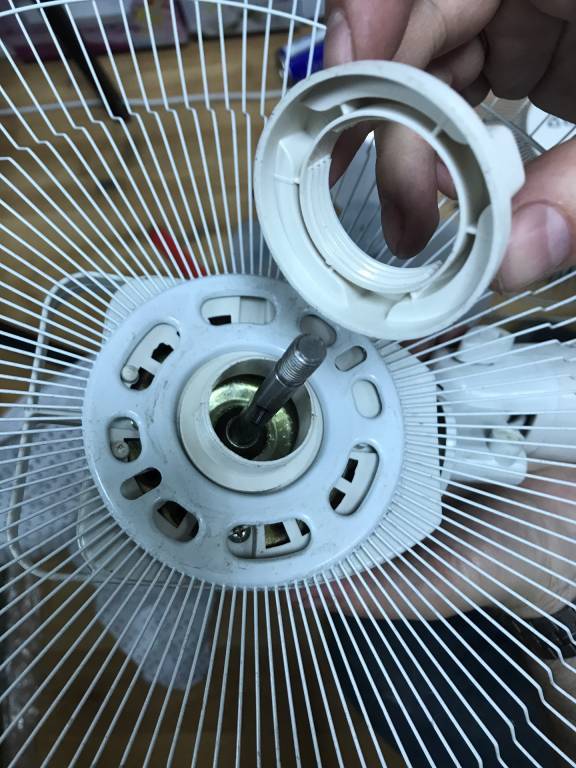

Чтобы осмотреть внутреннее оснащение вентилятора, разберите его, действуя по следующей схеме:

1. Снимите основной обод.
2. Открутите на защитной сетке крепежи и снимите её переднюю часть.

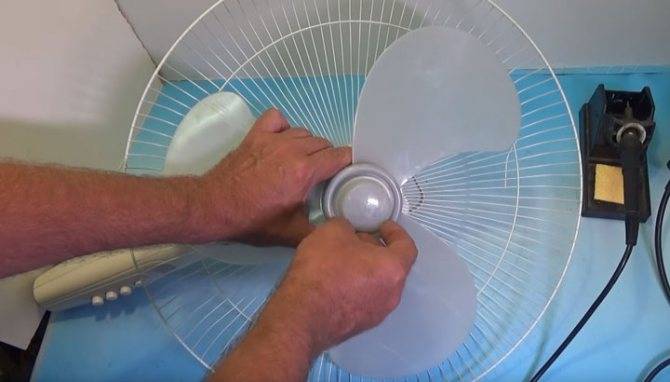

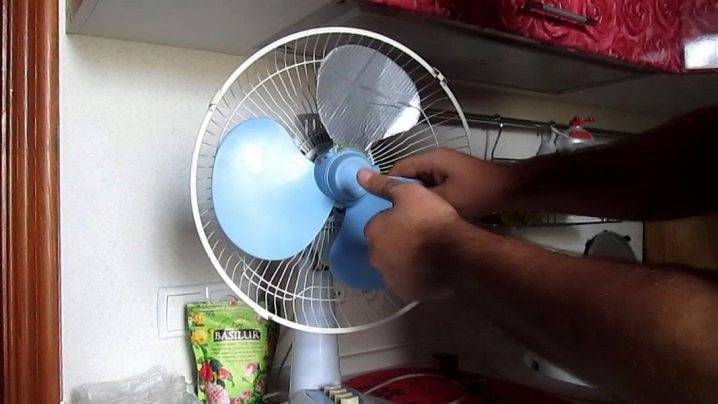

3. Отсоедините пропеллер с лопастями. Особенность – в вентиляторах пропеллер крепится при помощи гайки с левосторонней резьбой, которая прикручивается к валу электродвигателя. Следовательно, откручивают крепеж по часовой стрелке, а закручивают наоборот.
4. Уберите защитную сетку сзади, откручивая гайку.

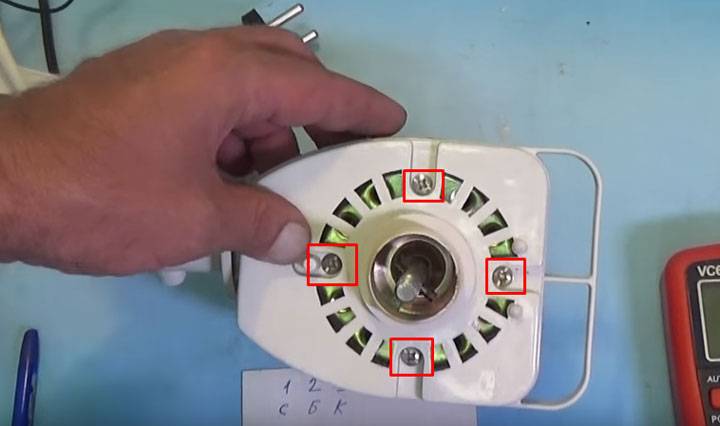

5. Открутите 4 винта.
6. Снимите весь крепежный материал с кожуха мотора и уберите панель. Не забудьте о болте, который располагается на рукоятке, регулирующей вращение корпуса. Если этого не сделать, не откроется доступ к двигателю.
7. Снимите заглушку с задней стороны прибора.
8. Открутите шуруп.
9. Доступ к двигателю открыт.

Так как поломка часто связана с недостатком смазки, обязательно капните несколько капель технического масла на втулку.

Проверните вал сначала в одну, потом в другую сторону для лучшего впитывания смазочного материала. После этого соберите вентилятор в обратном направлении, включите прибор и проверьте на работоспособность.

Более наглядно про то, как разобрать вентилятор и провести диагностику неисправностей смотрите в этом видео:

Механические неисправности

Чтобы обнаружить неисправности механической части вентиляторного устройства, обратите внимание на такие проявления:

• посторонние звуки (шумы, свисты, скрипы и т. п.);
• медленная скорость вращения лопастей при работе;
• трудности с вращением пропеллера при выключенном вентиляторе.

Проблемы в электрической части

Неисправность в электрике проявляется следующими признаками:

• запах гари;
• невозможность запуска агрегата;
• замедление скорости работы пропеллерного механизма при включенном приборе;
• срабатывание автоматических защитных выключателей (если они предусмотрены).
