Рекомендации по монтажу обвязки автомата и полуавтомата для ванны

Материалы для изготовления систем «слив-перелив»

К материалам для изготовления переливных систем предъявляется ряд требований:

стабильность в горячей воде;
химическая прочность при контакте со щелочами, кислотами и другими реактивами;
стойкость к коррозии в условиях высокой влажности и контакта с бытовой химией.

Достаточный уровень прочности имеют следующие материалы:

Пластик (полиэтилен, полипропилен). Он не подвержен коррозии, хорошо выдерживает давление и горячую воду, но быстро теряет эстетичность под воздействием бытовых химикатов. Пластиковые системы рекомендуется устанавливать под ваннами с декоративным экраном. Широкий ассортимент шлангов и патрубков позволяет смонтировать слив-перелив для чаш нестандартной конфигурации.
Нержавеющая сталь, чугун. Легированный металл не подвержен коррозии. По прочности и надежности сталь существенно превосходит пластик. Гарантия производителей — 7-10 лет эксплуатации. Чугунные конструкции устанавливаются только на чаши из соответствующего материала.
Медные сплавы. Латунные и бронзовые системы — наиболее надежные и дорогие. Материалы на основе меди можно устанавливать при капитальном ремонте, т. к. они выдерживают десятки лет эксплуатации. При классическом, деревенском или ретро-дизайне систему можно устанавливать без экрана. Цвет сифона зависит от вида сплава: композиции с цинком (латунь) имеют желтый оттенок, а с оловом (бронза) — коричневый или красноватый.

Детали автоматических систем могут быть изготовлены из кремниево-алюминиевого сплава (силумина). Использование этого материала удешевляет устройство, но делает его более хрупким и ненадежным. Если к дизайну комнаты подходят серебристые элементы, то стоит выбрать хромированную сталь.

Как установить обвязку для ванны?

Рассмотрим, как производится установка обвязки на ванну. Работа проходит по следующему алгоритму:

Демонтируется старая обвязка. Если она была пластиковая, то проблем со снятием обычно не бывает. Даже если раскручиваться она не желает, ее можно легко сломать и извлечь. С металлической обвязкой могут возникнуть сложности, иногда для ее извлечения приходится использовать болгарку.

Теперь следует проверить комплектность новой обвязки, убедившись, что все прокладки и остальные элементы на месте.
Далее необходимо отсоединить решетки от трубок слива и перелива.
Монтировать выпуск из ванны довольно неудобно, поскольку он расположен низко, и работать приходится в крайне неудобной позе. Для облегчения задачи, можно сначала присоединить сифон с системой канализации, а затем уже ставить ванну. Но такой способ подойдет только для ванн из легких материалов. При установке чугунной ванны описанный способ монтажа лучше не применять, так как столь тяжелую модель будет сложно установить точно на нужное место с первого раза.

С обратной стороны ванны приставляют приемную трубу, на которую следует надеть резиновую прокладку.
Изнутри ванны устанавливают решетку, затем конструкция скрепляется при помощи стяжного болта. Данную операцию удобнее выполнять с напарником. Один будет снизу прижимать патрубок выпуска к отверстию, а второй сможет вставить горловину и закрутить ее.
При выполнении работы не нужно прилагать больших физических усилий, иначе детали обвязки могут лопнуть, что повлечет необходимость покупки новой детали.
Точно так же производится установка трубки перелива. Только нужно предварительно растянуть гофрированную трубку до требуемого размера, чтобы она вошла в патрубок.
Некоторые модели обвязок комплектуются четырьмя резиновыми прокладками, в этом случае, их устанавливают и внутри ванны и с ее обратной стороны. Если прокладки в комплекте только две, то их следует установить с обратной (наружной) стороны ванны, в противном случае, придется столкнуться с проблемой протечек. Дополнительно можно использовать герметик на основе силикона.

Итак, существует несколько разновидностей систем слива/перелива для ванн. Если выбрана простая пластиковая обвязка, то ее несложно установить самостоятельно. В том случае, если приобретена обвязка для ванны полуавтомат, лучше доверить ее установку специалистам, так как монтаж такой системы намного сложнее.

Демонтаж старой обвязки

Демонтаж старого оборудования проводится в несколько шагов. Сначала нужно хорошо промыть и прочистить внешний слой ванны, потом уже разбирать изношенное устройство. Старый пластиковый сифон, а также перелив выкручиваются плоскогубцами.

Обвязка из чугуна снимается с использованием болгарки со 115-ти миллиметровым диском. Все действия проводятся по кругу, секторами. Далее загоните плоскую отвертку, чтобы зацепить верхнюю прилегающую к ванной часть сифона.

Аналогичные манипуляции проводятся и с переливом. Потом надо молотком расшатать сифон и вытащить его из трубы водоотведения. Если возникают проблемы с заржавевшими болтами, то примените подручные средства, например, кухонный нож или открывашку.

Такими приспособлениями перерезают нержавейку и достают крышку, которая закрывает сливное отверстие. Разборка системы автомат проста. В первую очередь снимите пробку и открутите крепежный болт при помощи плоскогубцев или ключа.

Чтобы ликвидировать болт перелива, надо открутить барашек с использованием плоской отвертки. Далее, сняв его, раскрутите болт и легко демонтируйте всю конструкцию. В настоящее время продается немало моделей обвязок для ванн различных производителей.

Сантехники рекомендуют приобретать обвязку хороших изготовителей. Это позволить сэкономить деньги на ремонтных работах в процессе эксплуатации.

Варианты конструктивных решений обвязок

Классифицируют обвязки для ванны по двум признакам: по конструктивному решению и материалу изготовления. Если за основу брать конструктивные различия, то выделяют: универсальные, полуавтоматические и автоматические системы.

Универсальная

Самый простой вариант обвязки часто применяется при подключении и монтаже ванн любых типов: акриловых, стальных, чугунных.

Главное требование для установки универсальной системы – чтобы расстояние от центра перелива до сливного отверстия составляло не более 57,5 см

Основными элементами системы выступают:

Сливная горловина. Ее укомплектовывают металлической накладкой, предназначенной для установки крышки.
Переливная горловина. Она имеет такого же исполнения накладку.
Сифон. Элемент, обеспечивающий сток воды и препятствующий распространению «ароматов» канализации. Он может иметь разборной или монолитный корпус.
Гофрированный шланг. Он предназначен для соединения сливной и переливной горловины и монтируется посредством натягивания на штуцер или затягивания накидных гаек.

Наружная часть перелива оформлена решеткой, а обратная соединяется с приемным блоком. К нему прикреплена изливная трубка, соединенная с идущим от нижнего выпуска патрубком.

Регулирование спуска воды в универсальных моделях обвязки осуществляется путем ручного извлечения пробки, привязанной на цепочке

Среди представленных видов универсальная обвязка, включающая минимум движимых элементов, считается самой надежной и долговечной.

Полуавтомат

Особенность системы в том, что она оборудована поворотным рычагом, с помощью которого перекрывают сливную горловину. Таким механизмом удобно управлять даже лежа в ванной. Нужно лишь приловчиться, научившись смещать рычаг пальцем ноги.

В основе работы обвязки для ванны полуавтомат лежит механический принцип. Устройство приводится в движение рычагом вращения или вентилем, установленным на переливной горловине сифона. Рычаг запуска по типу велосипедного переключателя скоростей связан тросиком с другим рычагом, расположенным в сливной горловине устройства.

За счет проворачивания рычага вращения в ту или иную сторону, натягивается или, напротив, ослабляется трос, под действием которого опускается или приподнимается расположенная над сливным отверстием пробка.

Главное преимущество такой системы – удобство использования: чтобы приподнять пробку и спустить воду вам не обязательно нагибаться в ванну

Потребители, установившие в своих ванных полуавтоматические системы слива, сетуют на хрупкость конструкции. Достаточно лишь чуть сильнее придавить на пластиковый рычаг, и он может сломаться.

Система автомат

Автоматические системы лишены каких-либо тросиков и хрупких элементов. Открывание сливной горловины происходит путем нажатия на пробку.

Под действием пружины, дополненной фиксатором, пробка при нажатии легко приподнимается над поверхностью, обеспечивая свободный сток воды. При повторном нажиме она опускается, закрывая собой горловину сливного отверстия.

Внешние аксессуары обвязки для ванны автомат могут быть выполнены в любом цветовом оформлении: белом, окрашенным под бронзу, золото или серебристый металл

К числу недостатков системы можно отнести лишь малые размеры отверстия, которое остается под пробкой для слива. В нем часто скапливают волосы и мелкий мусор, что затрудняет слив воды.

В изделиях невысокого качества повышенная сложность конструкции часто приводит к поломкам, отремонтировать которые не всегда удается. И устранить проблему, можно лишь полностью заменив автоматическую систему.

Чтобы обезопасить себя от непредвиденных расходов, выбирайте оборудование проверенных производителей. Оптимальный выбор – автоматические обвязки для ванны, выполненные из металла.

Виды обвязок

На сегодняшний день существуют автоматические и полуавтоматические обвязки. При помощи слива вода вытекает в трубу, а для того чтобы вода не вытекала через края ванны необходим перелив. Объединение этих отверстий происходит в сифоне, где они и обвязываются.

Благодаря этой системе предотвращается затопление ванной комнаты. Но в том случае, если мощность набирания воды в ванную чересчур большая, то и это не поможет. Слив-перелив стал распространенным еще и через то что его легко можно монтировать самому. В данной статье мы рассмотрим все характеристики системы, а в добавок особые характеристики установки обвязки.

И так как Вы уже поняли обвязка (слив-перелив) – это сливные трубы, которые объединены в систему, назначенные для сливания воды и предупреждения переливания жидкости через края. После использования ванной, в ее нижней части необходимо открыть сливное отверстие. В этой части вмонтирована весьма обширная труба, она представляет собой часть сифона или врезается в него. Перелив делается в верхней части ванны и входит в работу, когда воды становится вдоволь. Тем не менее труба перелива, в основном, имеет тонкую стенку поэтому иногда уклониться от разлива воды не удастся.

На сегодняшний момент в магазинах поступает большое количество видового разнообразия обвязок, отличающиеся по сырью и конструкции.

Обвязка для ванны и ее материалы изготовления

По виду материала обвязки для ванн изготавливают 2-х видов:

Пластиковые – самые распространенные, очень функциональные и имеют доступную цену. Различны также в цветовых вариациях, даже есть в цвет хрома. К положительным качествам сырья можно отнести выносливость по отношению к коррозии, химическим веществам, гладкость внутри трубы, что предотвращает ее засорение. Уход в достаточной мере прост, совладать с ним самостоятельно сможет каждый.
Металлические – менее распространённые, стоят намного дороже, уход – замысловатее. Производят их из таких металлов как чугун, латунь и медь. К положительным качествам стоит отметить надежность и долгий срок эксплуатирования. К отрицательным – более каверзная сборка. Так при монтаже следует очень кропотливо соотнести все размеры. К довершению всего чугунные обвязки не выносливы по отношению к коррозии и чаще засоряются.

Если необходимо заменить обвязку ванны, то, когда вы будете совершать покупку обязательно принимайте во внимание из какого сырья сфабрикована система. Так как например в ваннах с тонкими стенками необходимо применять только произведенные из металла или пластика слив-переливы

Ложно полагать, что обвязки, изготовленные из металла лучше, чем из пластика, так как срок службы зависит от эксплуатирования, точности и верности монтажа и от недостатка применения шлифовальных средств.

Разновидности обвязок по конструкции

По характерным чертам обвязка для ванны выделяют из нижеперечисленные вариации:

Универсальные – могут монтироваться на любые типы ванн, но только у которых от центра отверстия слива до центра перелива промежуток составляет 57,5 сантиметров. Этот промежуток считается общепринятым стереотипом и характерно для большинства типов ванн. В них используются обычные сифоны и извлечение пробки вручную производит регулировку спуска.
Специальные – выпускаются для нестандартных моделей ванн.
Полуавтоматические обвязки – на переливе снабжен специальной поворотной головкой, с помощью которой при необходимости имеется возможность открыть слив при этом не намочив ручек.
Автоматические – снабжены специальной кнопкой, при помощи которой происходит регулирование обвязки.

Будет интересным: Создаем систему контроля утечки воды из подручных средств

Советуется также при выборе сифона обратить свой взор не только лишь на функциональные качества, а и на его оформление. Так как наружные атрибуты имеют возможность исполняться в всевозможных цветных вариациях: крашенные в цвет хрома, золота, меди и др. могут быть матовыми и глянцевыми. Структура традиционной обвязки составляют последующие компоненты:

Cифон;
Приёмник выпуска и перелива;
Сливная трубка и отвод для канализационного подключения.

Система слив-перелив: немного подробнее

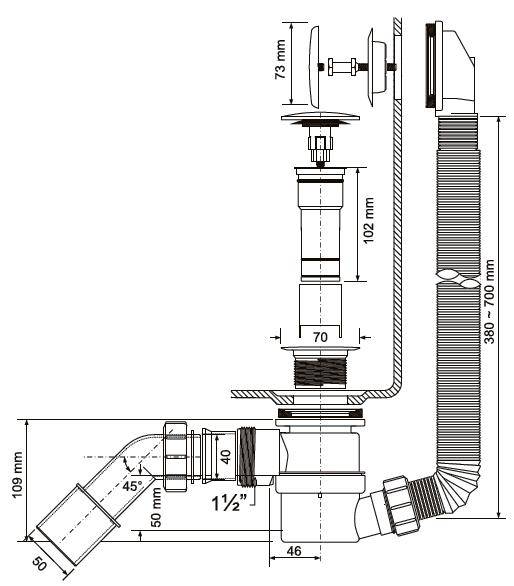

Подробная схема устройства стандартного слива-перелива

Если вам необходимо обновить слив в ванной комнате, стоит почитать отзывы обо всех конструкциях, чтобы определиться с выбором. Как устроен слив в ванной с простым сифоном, вы уже знаете, чем отличается слив-перелив тоже. Но есть нюансы, понимание которых необходимо для правильного подбора конструкции.

Устройство слив-перелив – это простое приспособление, имеющее вид трубы, где один конец подведен к круглому отверстию под верхним бортом ванны, а второй опущен много ниже и просунут в трубу канализационного стока воды. Такое устройство слива в полу ванной не занимает много времени и подходит для всех санузлов. И как уже становится понятно, верхняя часть трубы называется перелив, а нижняя – слив, но есть и еще одно понятие, практикуемое у сантехников: обвязка для ванной слив-перелив. Такая система полностью замкнута и никогда не дает протечек (если труба канализации не забита). Посмотреть подробнее систему можно на фото, представленном ниже.

Система слива: из чего делают

Наиболее распространённые материалы для изготовления сливов

Основным сырьем для изготовления конструкций служат: цветные металлы, медь, латунь, бронза. Это практично, сырье не боится воздействия щелочей и кислоты, не подвержено коррозии и не деформируется под воздействием горячей воды. Как отличить при покупке? По внешнему виду:

красный оттенок – изделие из меди;
желтоватый тон – латунный слив. Это сплав медного и цинкового порошка;
желтый с коричневым тоном (ярко выраженный) – бронза. Самый прочный состав, являющийся соединением олова и меди.

Появление полимеров позволило расширить ассортимент труб, другого сантехнического оборудования. Также производители предлагают полипропиленовые конструкции. Например, прочная пластмассовая система слива воды, ванна из акрила – это долговечное и доступное по финансовым возможностям сочетание, которое придется по вкусу практически всем покупателям

Очень важно, что пластмассу можно резать ножом, что делает монтаж особенно удобным и покупать метрами, без вынужденного запоминания размеров

Конструктивность устройства слива-перелива

Помимо того, что сантехника для ванны бывает металлической или пластмассовой, она отличается по конструктивности решения, применённого к данному виду. Так, например, по конструктивности выделяют универсальные, полуавтоматические и автоматические устройства.

Универсальная обвязка для ванны

Универсальный слив встречается в подавляющем большинстве квартир. Это самый простой и удобный вид обвязки, которую можно установить своими руками. И подходит он почти для всех типов ванн. Составные части, из которого состоит такое сантехническое устройства, следующие:

выходное отверстие для слива со специальной накладкой из металла с крышкой;
выходное отверстие для перелива с металлической накладкой;
сифон с цельным или разборным корпусом;
шланг в виде гофра. Установка гофры на сливе и переливе соединит их между собой;
отводная труба, подключаемая к канализации.

Универсальная система — это хороший способ и сэкономить и упростить себе установку.

Обвязка для ванны автомат

Система этого типа мало чем отличается от универсальной. Суть отличия в конструктивных особенностях пробки. Немцы первыми ввели систему автомат в обиход. Сейчас многие фирмы производители используют эту технологию.

Принцип работы довольно-таки прост:

Нажимаешь на кнопку и перекрываешь слив пробкой, оснащённой пружиной и фиксатором.
Вытащив пробку, обеспечиваешь свободный уход воды. Очень удобно делать это даже ногой, нажав на кнопку.

Минусом автомата является сложная конструкция. Именно сложность и приводит к частым поломкам. Ремонту такой сантехнический прибор не подлежит — его приходится менять целиком. Поэтому, если и выбирать, то обвязку от известных производителей. Так, хоть вещь прослужит подольше.

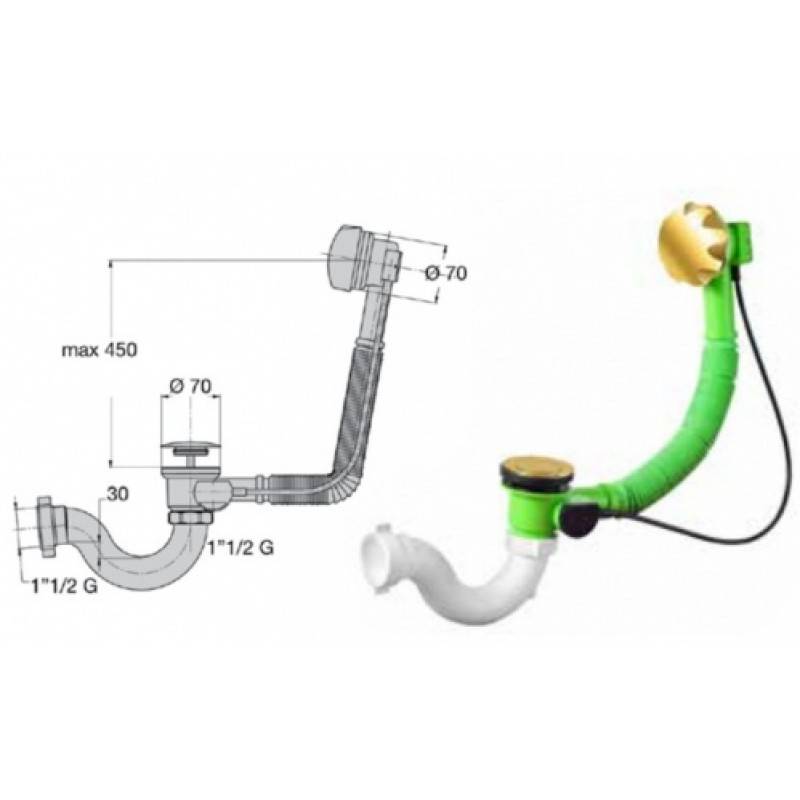

Обвязка для ванны полуавтомат

Это устройство перелива очень похоже на автоматическое, но только принципом своей работы. Чтобы понять, как оно работает, рассмотрим составные части:

соединительный тросик;
пробка на горловине перелива;
приёмник с блоком управления.

Блок управления — это профессиональный термин. На самом деле мы его знаем в виде какого-либо вентиля или пробки. Само отверстие мы не видим, потому что оно закрыто тем самым блоком управления. При повороте вентиля передается усилие через тросик на пробку. Так, в полуавтомате можно регулировать уровень слива, даже не опуская руки в воду. При желании, лёжа в ванне, можно управлять и ногой.

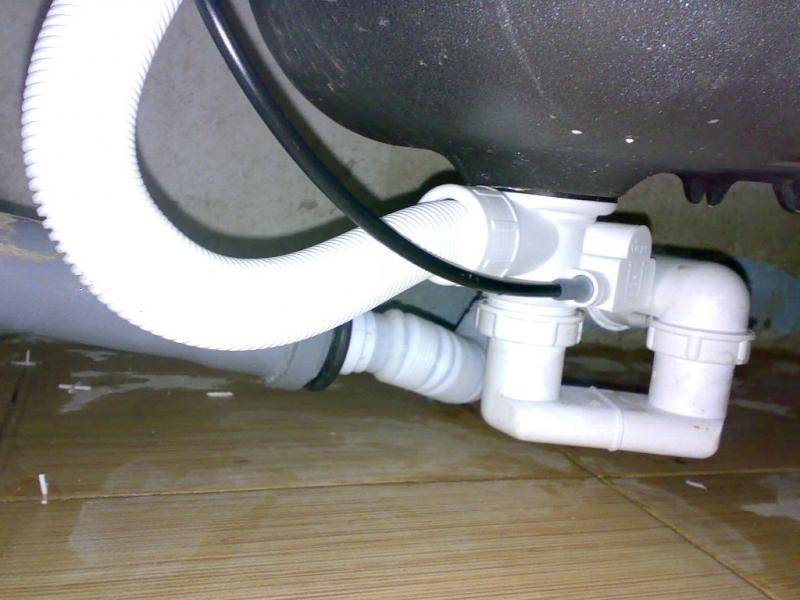

Очень хорошо видно на фото, что из себя представляет полуавтоматическая обвязка. Исходя из просмотренного, каждый для себя может сделать вывод сложна ли будет установка.

Функциональность слива-перелива для ванны: автомат

Работа автоматического слива-перелива происходит таким образом, что когда вода достигает определенного уровня высоты, клапан сливной системы срабатывает, открывается и производит спуск лишней воды из полости ванной в канализацию.

Сифон для ванны: автомат

Такая система отлично подходит:

Для семей с маленькими детьми, особенно с теми, которые не только любопытны и лезут везде, но и уже дотягиваются до крана, а значит, могут устроить потоп;
Кроме того, установка слива-перелива с данной схемой работы, будет отличным решением для людей с проблемами памяти;
Для людей, отличающихся повышенной растерянностью;
В семьях с пожилыми больными людьми.

Да и, у любого здорового человека может случиться что-то экстренное, когда ему будет совершенно не до набирающейся ванной, и автоматическая система слива предотвратит потоп, а значит, не придется делать ремонт соседям снизу, что значительно сохранит семейный бюджет.

Автоматические системы могут делиться на типы и самыми популярными из них являются:

Система «клик-клик». В этом случае крышка сифона прикреплена на специальном штыре, так что вы и сами сможете регулировать работу слива простым нажатием ноги. Удобно, не правда ли?
Система оснащения сливной системы специальной ручкой.

Рассмотрим все за и против приобретения данного типа системы. Плюсы: нет необходимости мочить руки при спуске воды, как это бывает при работе с обычными системами слива. При условии плавности слива, вода всегда будет поддерживаться на заданном уровне, среди автоматических систем практически невозможно встретить рекасты, длительная гарантия работы от производителя.

Среди недостатков отметим трудности при монтаже и демонтаже сливной конструкции, а также сложность самого автоматического механизма слива, что будет отражаться и на цене приобретения, и на цене ремонта. К минусам также можно отнести небольшой выбор моделей.

По ценовой политике сливы-переливы с автоматической системой работы, выходят дороже за счет сложности своей конструкции, но при условиях, сколько они приносят пользы и экономят денег в последующем, вариант покупки автоматического слива вполне оправдан.

Стандартная конструкция слива и полуавтомат

Конструкция включает несколько трубок со шлангами, соединенных с системой труб канализации, а также 2 отверстия ванны:

Верхнее.
Нижнее.

Конструкция слива

Верхний слив предусмотрен для регулировки объема воды в ванне и снижения вероятности перелива. Другое отверстие расположено внизу на дне чаши, оно выполняет функцию слива. В комплектацию стандартной модели слива входят следующие элементы:

сифон в виде трубы;
горловины для слива и перелива;
трубка для соединения сифона с системой канализации;
гофрированный шланг для перелива воды в сифон.

Слив — перелив для ванны

Сифон, или труба, является затвором от проникновения в квартиру резких запахов из канализации в ванной. Для наполнения чаши водой потребуется прикрыть отверстие снизу пробкой. Правильная эксплуатация системы слива требует своевременной замены уплотнителей, которые уже износились. Полуавтомат отличается от стандартной модели слива-перелива модернизированной конструкцией, включающей все перечисленные элементы, а также дополнительные:

Пробка-клапан.
Трос, отвечающий за управление пробкой.
Кольцо поворотное, вентиль, кнопка, рукоятка.
Механизм, позволяющий опускать и поднимать пробку.

Полуавтоматический слив

Среди преимуществ этой системы отмечается дизайн и удобная эксплуатация конструкции. Недочет полуавтоматической системы – это не слишком высокий уровень ее надежности.

Материалы

Для изготовления сливов-переливов для ванны обычно используется сантехнический пластик или металл.

Пластиковый вариант всегда более дешевый, но не всегда менее качественный. Так, пластик в меньшей степени подвержен коррозии, которую может вызвать вода и присутствующие в ней примеси. Кроме того, пластиковый слив-перелив очень легко устанавливать.

Недостатком пластиковых моделей можно считать не совсем эстетичный внешний вид. Между тем, если под ванну предусмотрен экран, то основная часть конструкции останется невидимой, поэтому нет нужды беспокоиться о том, какое впечатление произведут на гостей «внутренности» вашей ванны.

Помимо пластиковых моделей, на рынке представлены варианты систем слива-перелива, выполненные из черного или цветного металла. Металлические конструкции смотрятся очень изящно и, в то же время, солидно. Они незаменимы, если у вас установлена ванна, которая не предполагает наличия закрывающего экрана.

Самые красивые сливы-переливы производят из сплава цветных металлов – бронзы, меди и латуни. Сверху на изделие наносится дополнительное покрытие, которое и определяет его цвет – хром, никель и другие. Металлические конструкции более дорогие, но и более прочные и долговечные, чем пластиковые.

Вариации решений

Обвязки можно условно разделить в зависимости от материала изготовления и в зависимости от конструктивных особенностей. В зависимости от конструктивных различий можно выделить следующие виды:

универсальные;
полуавтоматические;
автоматические.

Каждый тип обвязки имеет свои преимущества и недостатки. Имеются отличия в принципе монтажа.
