Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

• небольшая стоимость;
• отсутствие влияния погоды;
• сохраняют работоспособность при высокой влажности и запыленности;
• не влияет материал движущегося предмета;
• прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

• Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
• Небольшая дальность обнаружения.
• Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

• точная регулировка зоны контроля;
• на улице не реагирует на качающиеся деревья, а в помещении на занавески;
• ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

• возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
• при попадании солнечных лучей и при осадках понижена точность работы на улице;
• узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
• можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

• контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
• широкий диапазон рабочей температуры;
• высокая чувствительность;
• несколько независимых зон контроля;
• компактность.

Недостатки ВЧ датчиков:

• дороже устройств других типов;
• ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
• СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

Датчик движения для включения света – особенности применения, схемы подключения и рекомендации по установке (90 фото)

Датчики движения разрабатывались для охраны. Они позволяли быстро получать информацию о несанкционированном доступе на территорию. Позже область применения расширилась, их стали использовать в промышленных и бытовых целях.

Использование приборов позволяет экономить электроэнергию, повышает уровень комфорта в жилых и производственных помещениях.

Схема работы

Схема работы

Есть несколько видов приборов, отличающихся по чувствительности. Принцип работы датчика движения зависит от его параметров:

Инфракрасное (пассивное) оборудование срабатывает на появление источника тепла. Для оптимальной работы необходима настройка, выбор подходящего режима.

При минимально допустимых настройках датчик начинает срабатывать на домашних животных, при максимальных настроен на взрослых людей, а на появление ребенка не реагирует. Большинство моделей необходимо настраивать в ручном режиме.

Ультразвуковой детектор функционирует в активном режиме. Он фиксирует отражение высокочастотного сигнала от объектов, попадающих в зону обзора. Их перемещение, появление нового объекта изменяет характеристику отраженных сигналов, происходит срабатывание. Работает непрерывно, сканируя определенную зону.

Через установленные промежутки времени прибор посылает сигнал и реагирует на его отражение. Стоит в несколько раз дороже инфракрасных моделей, надежен в эксплуатации, применяется для охраны.

Микроволновые сенсоры в непрерывном режиме сканируют подконтрольную зону, действуя как радиолокатор. Эта техника реагирует на любое движение. Дороже устройств другого типа, поэтому широкого распространения в быту не получила.

Комбинированные приборы содержат сразу несколько типов сенсоров, что позволят точно обнаруживать и реагировать на любой объект, попавший в зону действия. Чаще всего комбинируются инфракрасные и ультразвуковые устройства, стоят дорого.

Как выбрать оптимальный вариант

Как выбрать оптимальный вариант

Какой датчик движения выбрать для включения света зависит от места его предполагаемой установки, конструктивных особенностей. Есть модели, выпускаемые для работы внутри и снаружи помещения.

Если необходимо автоматическое включение света автоматически при открывании двери, то подойдут микроволновые или ультразвуковые, датчики. Инфракрасные на движение двери не срабатывают, они отреагируют только при появлении человека в обзорной зоне.

Потолочные и настенные устройства отличаются углом обзора. В первом случае охватывается 360% пространства, во втором максимально до 240%, самые простые модели имеют угол обзора всего 90%.

Уличные датчики движения разрабатываются с учетом их функционирования в сложных климатических условиях. Комнатные датчики не рассчитаны на работу в условиях повышенной влажности, резкого изменения температурного режима.

Монтаж

Монтаж

На все изделия прилагается схема подключения датчика движения, поэтому настроить и установить устройство можно самостоятельно. Место выбирается таким образом, чтобы не происходило срабатывания на посторонние сигналы.

Наружные приборы подходят для контроля над заданным периметром. Радиус реагирования до 500 метров, что позволяет их использовать для придомовых территорий. Внутренние сенсоры используются в квартирах, подъездах.

Рекомендации как правильно установить датчик движения необходимо обязательно изучить в прилагаемой инструкции. Общие советы:

• выбрать постоянное место, чтобы потом не пришлось перемещать устройство;
• рядом с сенсором устанавливается обычный выключатель для ручного отключения свет в случае необходимости;
• чтобы случайно не повредить устройство, его лучше устанавливать, слегка углубив в стене;
• солнечные лучи могут нарушить работу сенсора, поэтому датчик нужно ставить в месте, куда они не попадают.

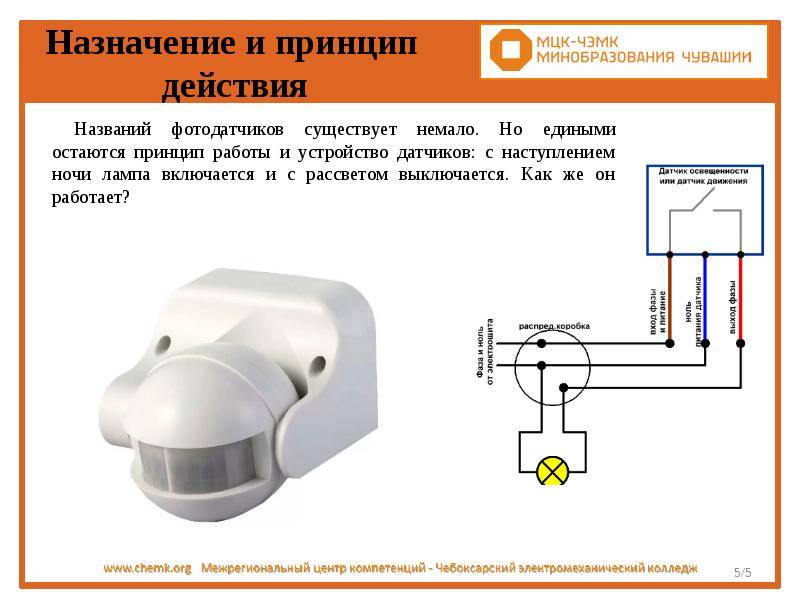

Принцип работы схож с механизмом соединения контактов в обыкновенном выключателе, только в этом случае реле служит исполнительным механизмом.

Проверить правильность подключения поможет временная схема из технического паспорта. Несрабатывание прибора означает ошибки, допущенные при монтаже.

По окончании работ необходимо отрегулировать датчик, установив оптимальное для срабатывания время. Установку сложных, дорогостоящих устройств стоит доверить профессионалам.

Устройства компактны, легки в установке. Они подходят для частных и многоквартирных домов, иногда устанавливаются на фасаде магазинов.

Кроме основного назначения играют роль сигнализации, срабатывая при приближении людей к охватываемой сектором обзора территории.

Какие бывают фотореле для уличных осветительных приборов

Выполняя определенные функции, реле с датчиком освещенности отличаются по:

степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая — от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;

типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;

• напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
• методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.

Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

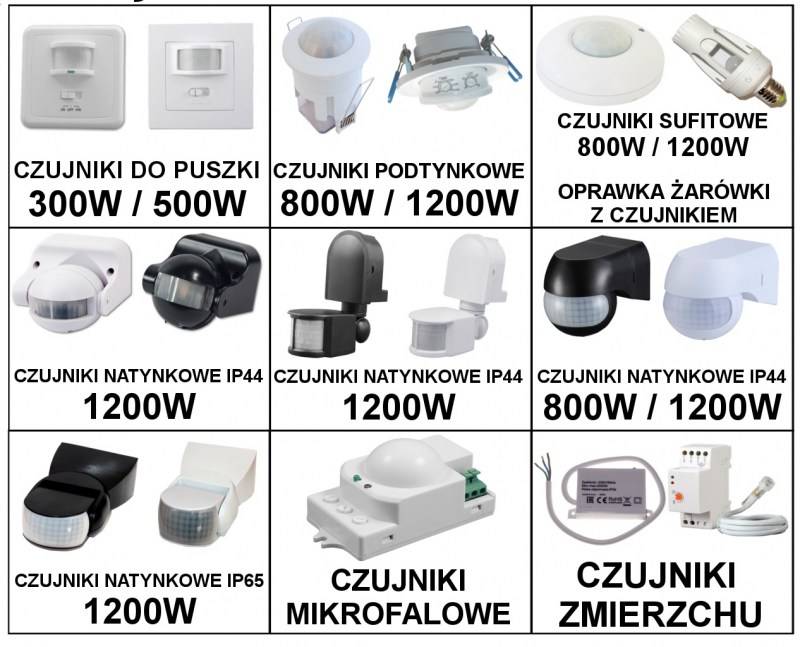

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Какие есть виды

Существует множество видов таких устройств. На рынке распространены как проводные, так и беспроводные светильники с датчиком движения на батарейках, равно как и работающие на аккумуляторе.

По типу использования энергоносителя:

• Переносные устройства. Они работают на батарейках (сменных). У них нет связей с проводами, однако имеется ограничение по мощности.
• Стационарные устройства. Они могут работать только при подключении к электросети.

Также светильники можно классифицировать по способу питания:

• те, которые работают благодаря подключению к сети;
• те, которые работают на батарейках;
• автономные светильники с аккумулятором.

Регулировка таких источников света имеет два способа:

• при помощи сенсорного выключателя;
• при помощи пульта дистанционного управления.

Устройства также различаются в зависимости от конструкции и принципов работы. Существуют ультразвуковые, инфракрасные, микроволновые, а также комбинированные разновидности.

По типу установки светильники можно разделить на настенные и потолочные. Имеются также те, которые можно устанавливать как на стол, так и на пол.

Светильники потолочного типа оснащены ультразвуковым датчиком. Они довольно плоской и простой формы.

У автономных светильников инфракрасный датчик движения. Часто они оснащены светодиодами. Работают на аккумуляторе, но чаще на батарейках. Конструкция проста, размеры небольшие. Применяются для создания освещения в шкафах, лоджий, кладовых. Нередко их устанавливают на полу и на стенах. Такой светодиодный светильник с датчиком движения на батарейках устанавливаются в подъездах, а также будет полезен над столом, над кухонной столешнице и над полкой для книг.

Беспроводной светодиодный светильник с датчиком движения Mighty Light снабжен фотодатчиком. Он определяет степень затемнённости пространства. Датчик движение задействует лампы на основе светодиодов, которые отличаются низким потреблением энергии.

Устройство работает только тогда, когда это необходимо. Если в помещении достаточный уровень освещённости, то светильник работать не станет. При необходимости освещения он автоматически включится и по завершению движения через 40 секунд выключится.

LED-светильники RUBI, MOZA, MUNA, NAVI имеют следующие особенности.

• Для нормального срабатывания датчика в заданной области действия во время обнаружения движения задействован пассивный инфракрасный датчик (PIR). Он имеется у светильников, у которых предусмотрен встроенный датчик.
• Время задержки срабатывания выключения зависит от настройки потенциометра Time. Он располагается непосредственно на светильнике
• Расположение датчика позволяет быстро и оптимально реагировать на изменения зоны обнаружения, учитывая особенности пространства (установки на лестницах, в коридорах и проходах). Обычно высота установки составляет от 20 мм до 50 мм.
• Данные устройства обладают датчиками движения, у которых поддерживается возможность включения дополнительной нагрузки. Это возможно благодаря встроенному реле с замыкающим контактом. Максимум тока нагрузки имеет ограничение 3 А.

Благодаря этому появляется возможность установить другие источники света, служащие основой освещения подъезда или других пространств. Светильники с датчиком движения для подъезда оптимально устанавливать около входных дверей, в начале и в конце лестниц. После того как было обнаружено движение, срабатывает включение светильника вместе с датчиком, а также других источников света.

Настройка и калибровка

При настройке датчика освещенности важно использовать черный пакетик, который идёт в комплекте с датчиком. Этот пакетик служит для имитации ночи

Кулечек для настройки датчика освещения

Из органов настройки в датчике освещенности – только регулятор уровня освещения (LUX). Он устанавливает уровень, про котором срабатывает внутреннее реле датчика.

Подробнее настройка уровня описывается в описании принципиальной схемы, ниже.

Есть простейшие датчики освещения (например, LXP-01), в котором вообще нет никаких регулировок. Есть продвинутые, где ещё есть регулятор времени задержки включения/выключения.

Ну, а теперь самое интересное –

Разновидности

По типу применяемых датчиков их разделяют на несколько групп:

1. Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
2. Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
3. Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
4. Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
5. Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
6. Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.

Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:

• недорогой;
• с большим радиусом действия;
• можно легко отрегулировать под свои предпочтения.

Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.

Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

1. Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.
2. Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».

Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.

Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.

Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.

Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.

Рейтинг датчиков движения

Основное внимание уделялось следующим характеристикам:

• Область применения – выпускаются приборы для использования на открытом воздухе или только внутри помещений, работающие узконаправленно и в составе экосреды «Умный дом»;
• Способ монтажа – производятся накладные модели, сенсоры для скрытой установки, устройства на заводских кронштейнах;
• Источник питания – энергию можно получать от бытовой электросети, ИБП, аккумуляторов или батарей разного типа;
• Волновой спектр – сенсоры анализируют инфракрасный спектр, микроволны или ультразвук;
• Радиус действия – контроль выполняется на расстоянии от 3-4 метров до 100-200 метров;
• Угол обзора – варьируется от 90 до 360 градусов;
• Чувствительность – прибор может реагировать на перемещение объектов разного размера, массы.

Не все сенсоры эффективно справляются с поставленными задачами. Высокое энергопотребление, низкая чувствительность, перебои в работе, задержки при передаче информации – такие детекторы исключались из нашего рейтинга.

Устройство фотореле

Датчики движения. Успейте купить со скидкой!

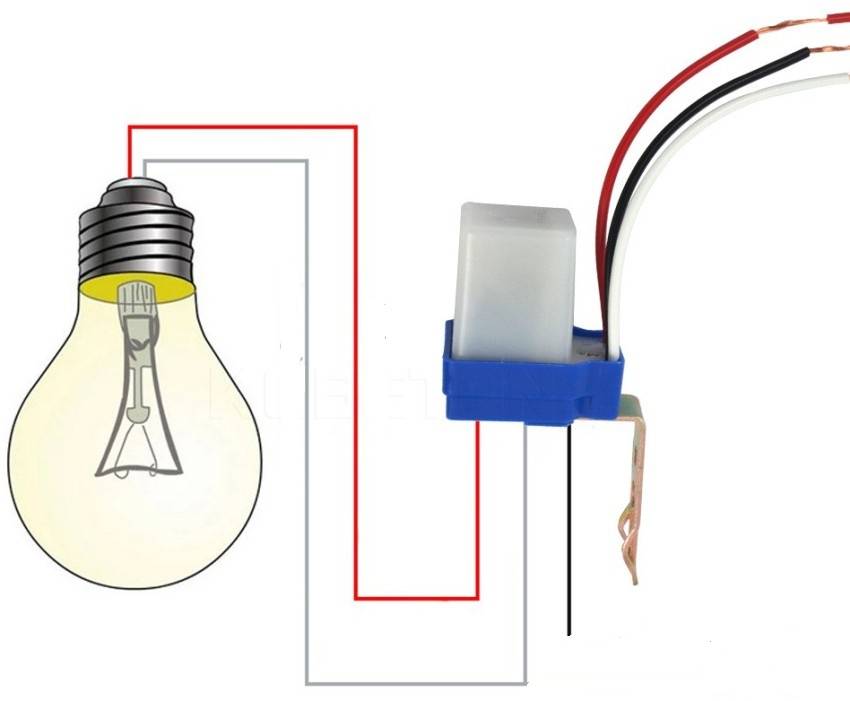

Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя

Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы

Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины

Пример изготовления датчика

Световой датчик состоит из источника света и приемника светового излучения. В домашних условиях в качестве источника можно применить лазерную указку. Выбор может упасть также на светодиоды, что уменьшит расстояния между источником и приемником света. В охранной сигнализации источником может быть инфракрасный диод, что сделает устройство менее заметным.

Принципиальная схема приемника светового прибора представлена на изображении:

Что надо иметь для самостоятельного изготовления

Для практической реализации представленной схемы понадобятся следующие основные инструменты и комплектующие.

• Паяльник. Мастер должен уметь работать с этим инструментом.
• Мультиметр — для измерения электрических параметров собираемой схемы.
• Бокорезы, пинцет. Эти инструменты необходимы для выполнения проводки и работы с мелкими электронными комплектующими.
• Транзистор с фотоэлементом. Из него следует изготовить фотоэлемент — собственно основной чувствительный элемент датчика. Для этого подойдет фототранзистор с корпусом как показано на изображении:С помощью бокорезов освободить транзистор от крышки. Получится открытая поверхность кристалла фотоэлемента (смотреть изображение), которая будет реагировать на попадание света.
• Операционный усилитель для увеличения параметров сигнала при использовании внешних приемников для подачи сигнала (радиоприемник или другой вид информирования о случившемся событии). Выглядит операционный усилитель как показано на изображении:
• Конденсатор, резисторы, реле. В качестве реле подойдет РЭС55, смотреть изображение:
• Драйвер или блок питания для подачи напряжения (можно бывший в употреблении, но рабочий от 4.5 В до 12 В)

Основные рекомендации и порядок сборки

• Из подготовленных деталей выполняется несложная схема, приведенная выше.
• Производится подключение с помощью паяльника к блоку питания. Собранная плата выглядит, как показано на изображении:
• Собранную схему лучше разместить в каком-нибудь корпусе, подходящем по размеру.

Как работает самодельный датчик света

Источник света направляет излучение на кристалл фотоэлемента транзистора VT1 (смотреть схему), создавая условия аналогичные подаче напряжения на его базу. В таком случае полупроводник откроется, а конденсатор С1 зарядится. Резистор R1 регулирует величину точки срабатывания транзистора и подбирается опытным путем (за базу взято значение 10 кОм). Конденсатор подбирается емкостью 10 мкф.

В тот момент, когда свет перестает падать на фотоэлемент, а это происходит при возникновении преграды в виде человека, конденсатор начнет разряжаться. При этом напряжение в точке А будет постепенно снижаться. Операционный усилитель многократно усиливает сигнал и на выходе можно будет подключить извещатели различного типа.

Анализировать информацию с датчика поможет установка в схему реле. Его подключаем следующим образом: один контакт соединяем с цепью питания, другой заземляем, а третий подключаем к извещателю, например, радиоприемнику, как показано на изображении:

Пока свет попадает на фотоэлемент, питающая цепь реле соединена с корпусом и радио не работает. В отсутствии сигнала от фотоэлемента контакт реле переключается на цепь питания (на изображении 12 В) и радио подает звуковой сигнал.

Что будем включать?

Датчик генерирует управляющий сигнал, который приводит в действие исполнительный элемент автоматики. Обычно это электромагнитное реле. Ее силовые контакты должны иметь электрическую прочность, соответствующую мощности потребления управляемого устройства.

Например, при включении светодиодных ламп или светодиодной ленты достаточно мощности в 20–30 Вт. А если это будут уличные галогенные светильники, то потребляемая мощность составит от единиц до десятков киловатт. Через контакты исполнительного реле пойдет ток в 10-40 ампер, поэтому их физическая толщина должна быть в несколько раз больше, чем у бытового прибора. Иначе они расплавятся.

Максимальная потребляемая мощность указывается в паспорте изделия.

Возможные схемы подключения фотореле для уличного освещения

Схемы включения фотореле в систему работы наружного освещения зависят от технических характеристик прибора (рабочего напряжения) и наличия прочих, дополнительных возможностей, о которых было написано выше. Наиболее простой вариант подключения при использовании устройств с рабочим напряжением 220 Вольт представлен на следующем рисунке.

Простейшая схема включения фотореле в схему управления наружным освещением

В этом случае подключение устройства в схему управления работой осветительных приборов выполняется в распределительной коробке путём включения контактов электромеханического реле в фазный провод, идущий к управляемому источнику света. Нулевой провод идёт к светильнику от распределительной коробки напрямую. При использовании в схеме управления освещением датчика движения он устанавливается в фазный провод после фотореле, схема подключения в этом случае приведена на рисунке.

Включение в схему управления датчиков освещения и движения

При установке фотореле в цепях управления контактора или магнитного пускателя схема подключения выглядит следующим образом.
