Редуктор давления воды в системе водоснабжения: для чего нужен, как работает и как его отрегулировать

Кто должен менять — УК или собственник?

Для того, чтобы разобраться в этом вопросе, необходимо рассмотреть, где находится редуктор.

Как правило, его устанавливают между фильтром и счетчиком расхода H2O (допускается установка и после счетчика), т.е. после первого запорного устройства на квартирном отводе.

Согласно правилам эксплуатации общедомового имущества (), все приборы, трубопроводы и прочие устройства, установленные после первого элемента запорной арматуры, являются собственностью владельца квартиры и находятся в его полном распоряжении.

Это значит, что замена регулятора — прерогатива собственника квартиры (или лиц, проживающих в ней). Поэтому УК не обязана менять эти устройства, хотя выполнить работу за определенную плату они могут.

При падении давления воды или появлении других признаков неправильной работы общего редуктора, следует обратиться в УК с заявлением о возникших проблемах. Они будут устранены в рабочем порядке в ближайшее время.

Регулировка редуктора давления в квартире

Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв. Каждая модель устройства имеет свое время срабатывания

Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится

Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.

Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.

Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.

Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.

Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.

Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:

«На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.

Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.

Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.

Установка редуктора давления воды в систему водоснабжения

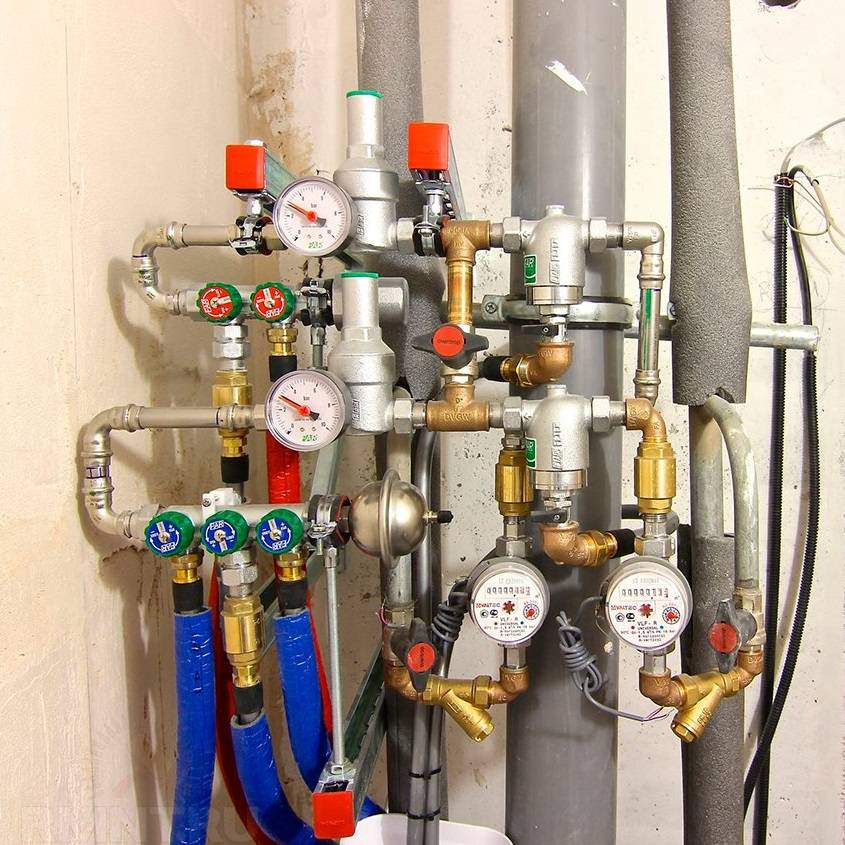

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

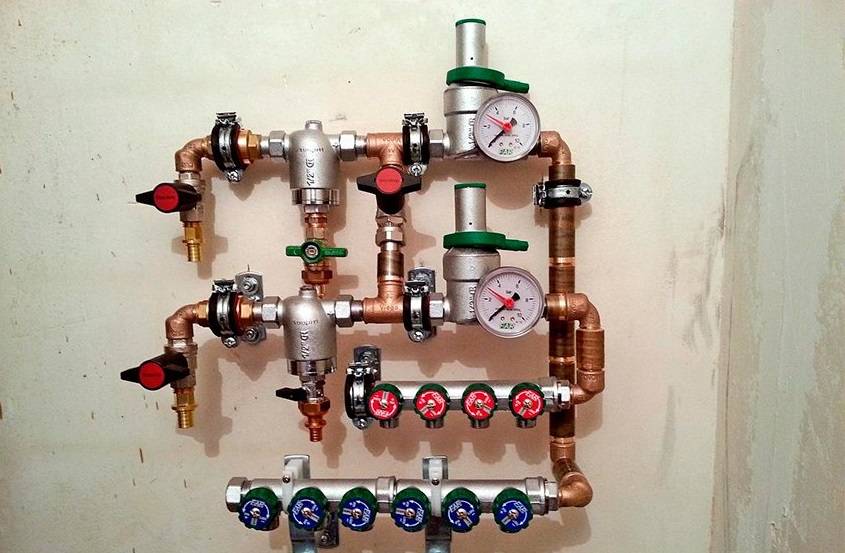

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Типы, устанавливаемые в системе водоснабжения

Выделяют несколько основных типов устройств в системе трубопровода:

Поршневой. Давление в нем контролируется за счет поршней, которые открывают или закрывают клапан устройства.

Прибор регулируется с помощью вентиля. Используется в паре с очистительными фильтрами. Без них мусор, попадающий под поршень, сломает редуктор изнутри.

Мембранный. Прибор оснащен подпружиненной мембраной, которая контролирует давление воды в системе. Регулятор с обеих сторон имеет дырки для монтажа манометра. Благодаря отсутствию трущихся элементов мембранные редукторы считаются наиболее долговечными.

Проточный. Главная положительная особенность этого прибора – отсутствие подвижных частей. Водяное давление снижается за счет разделения потока. Монтируется прибор вместе с дополнительным регулятором для дополнительной защиты.

Большинство РДВ поставляются вместе с шаровыми и воздушными кранами, а также очистительными фильтрами для воды. В промышленности монтируют приборы с пропускной способностью от 20 кубометров. В быту хватает 3-5 кубометров.

Регулировка редукторов давления воды в системах водоснабжения

Наиболее оптимальной считается сила напора на выходе на уровне 2-3,5 кг/см2. Добиться такого значения сложно, поэтому следует разобраться, как отрегулировать редуктор давления воды.

У различных типов и моделей редукторов разное быстродействие. В случае протечки напор снижается на 1,5-1,2 атм. в зависимости от действующей установки. Спустя несколько секунд напор увеличивается, до уровня ниже статического. Идеальный напор на выходе должен быть минимум на 1,5 кг/см2 меньше входного, в противном случае движение воды в трубопроводе сильно замедлится

Это необходимо принимать во внимание, выполняя в квартире регулировку редукторов давления воды

Плохую работу редуктора можно заметить лишь при наличии парных манометров или водозабора устроенного до регулятора давления. Обслуживание РДВ состоит в промыве встроенного фильтра и промывке механизма. В том случае если это не дает результатов, то дело в механической неисправности или износе деталей. Визуально определить состояние регулятора можно, если извлечь шток.

Регулировку регуляторов давления воды необходимо выполнять при работающей системе и наличии в ней напора. При этих условиях на манометре сразу заметно изменение параметров после выкручивания или закручивания регулировочного винта. Без манометра регулировку делать не стоит, поскольку можно сбить заводские настройки редуктора.

С регулировкой РДВ можно ознакомиться, просмотрев видеоролик:

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

требуемый перепад давления;
количество сантехнических потребителей;
многофункциональность;
стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

повышенный эксплуатационный ресурс,
подходит для горячего и холодного водоснабжения,
удобная регулировка давления,
двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

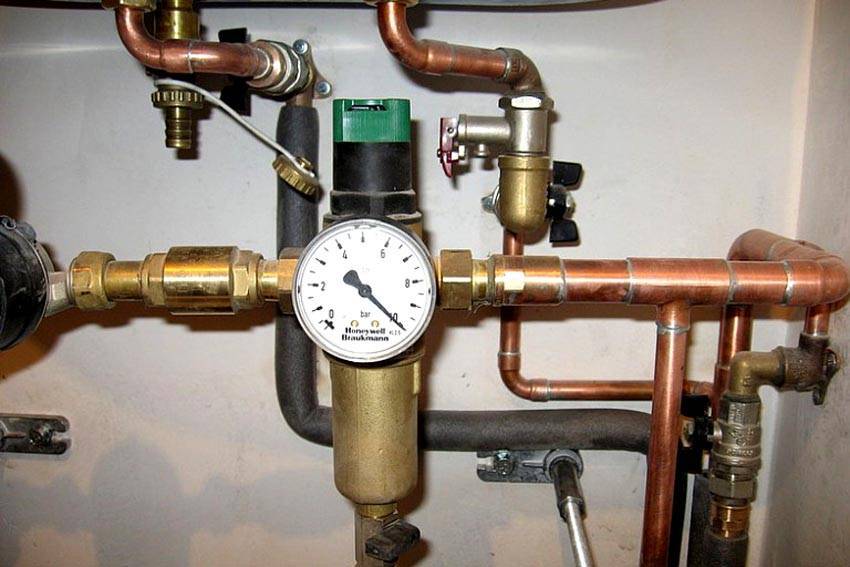

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

Со временем настройка по регулировочным делениям не соответствует действительному.
Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

настроечная ручка со шкалой настраиваемого давления,
удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

разнообразный ассортимент;
приемлемое качество
доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.

Советы по выбору

Учитывайте не только тип устройства, но и другие характеристики. От них зависит, подойдёт ли вам прибор и будет ли эффективна его работа.

Тип соединения

Бытовые редукторы чаще всего устанавливаются с помощью резьбы, а промышленные — с помощью фитингов

Выбирая устройство, обратите внимание на диаметр подключения, который измеряется в дюймах. Вам может подойти редуктор давления воды 3/4″

В иных случаях понадобится редуктор давления воды 1/2″ или 2″. Измерьте внутренний диаметр трубы и подберите соответствующий ему прибор.

Температурный режим

Не все модели подходят для горячего водоснабжения. Редуктор давления горячей воды должен быть предназначен для работы при температуре до 130 ºС. Редуктор давления холодной воды может не обладать такой термостойкостью.

Материал

Лучшие редукторы давления воды производят из практичных материалов, не подверженных коррозии, — никелированной или хромированной латуни или нержавеющей стали.

Устройство и принцип работы РДВ

Прежде чем рассматривать то, как работает редуктор давления воды, следует знать сферы применения данного устройства. РДВ оснащаются:

технологические и коммунальные магистрали водоснабжения;
противопожарные водопроводы и системы пожаротушения;
водозаборные станции;
насосные станции магистральных трубопроводов;
мелиорационные и оросительные системы.

Использование регулятора в магистральной сети

Несмотря на то, что принципы работы регулятора перепадов давления могут отличаться, в зависимости от типа устройства, практически все РДВ имеют одинаковую конструкцию:

основной рабочий элемент (клапан, поршень);
пружина и мембрана;
механическое или электронное управление;
пропускная способность бытовых устройств составляет 0,5-3 м3, коммерческих – 3-15 м3, промышленных – >15 м3;
корпус из чугуна, латуни, стали с хромированным или никелированным покрытием.

Принцип работы редуктора давления воды аналогичен функционированию вентильного крана: поршень со штоком в своем посадочном месте создают заданный просвет, благодаря чему создается напор жидкости необходимой силы. При неподвижном поршне на выходе давление изменяется пропорционально силе потока на входе, а в РДВ положение клапана зависит от соотношения текущего напора и жесткости пружины. Настройка регулятора выполняется благодаря «пилотному контуру»: при увеличении силы напора рабочей среды происходит перенаправление потока воды на мембрану, опускающую шток с поршнем, тем самым уменьшая проходное сечение.

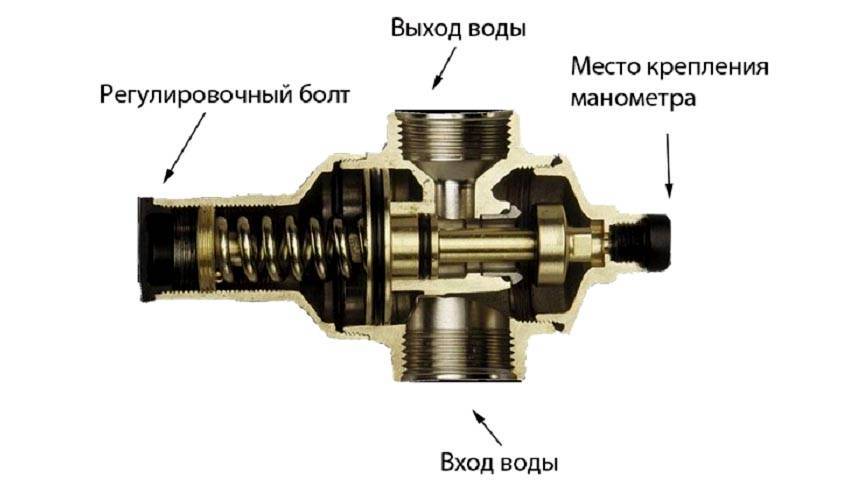

Редуктор в разрезе

Кроме стандартного механизма регулировки в некоторых современных моделях РДВ могут устанавливаться дополнительные устройства:

манометр;
фильтр грубой очистки;
воздушный подрывной клапан;
шаровой кран.

Как отрегулировать редуктор на воду в квартире и так ли он необходим

Прибор, который позволяет контролировать количество атмосфер в водопроводе в большинстве случаев просто незаменим. Он выступает в роли сдерживающего защитного фактора, оберегающего гидросеть от губительных перепадов и избыточной нагрузки. Установить следует в обязательном порядке, если возникает хотя бы одна из проблем:

Отсутствие стабильного напора. Когда водопроводная жидкость сначала течет из крана тонкой струйкой, но уже через пару секунд чуть ли не сбивает с ног стоящего возле раковины — не откладывайте монтаж агрегата. Резкие скачки давления становятся первопричиной поломки бытовой техники и коммуникаций. Кроме того, такая нестабильность представляет опасность непосредственно для пользователей (термические ожоги).
Слишком сильный поток водного ресурса. В такой ситуации требуется монтаж понижающего редуктора. С подобной проблемой чаще всего сталкиваются владельцы квартир на первом этаже. Происходит это потому, что H2O в высотные многоквартирные дома подается с большой силой. В противном случае она просто не поднимется до нужной отметки и жильцы верхних уровней останутся без воды. Когда жилое здание расположено неподалеку от насосной станции, завышенные показатели становятся делом привычным. Из-за этого с пугающей регулярностью выходят из строя соединения, образуются протечки и т.п. Но все эти сложности помогает устранить настраиваемый агрегат понижения.
Слабый напор. В данном случае стоит монтировать прибор, оснащенный помпой. Благодаря такому устройству, можно навсегда забыть о тонкой струйке из-под крана, не дающей нормально принять душ, вымыть посуду или подключить какую-либо бытовую технику.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.
Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.
Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.
Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.
Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Принцип работы

РДВ, несмотря на свою простую конструкцию, предназначен для целого ряда полезных функций. Он не только уменьшает число протечек в магистрали, но и защищает соединенное с системой оборудование, которое чувствительно к перепадам воды.
