Схема электропроводки в квартире: разводка электрики для разных помещений

Как монтируется проводка?

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

1. С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
3. Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
4. Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
5. Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
6. Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
7. Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

• ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
• фазный провод идет через выключатель, а потом – к осветительному прибору;
• земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Скрытая электропроводка

Проводка в частном доме или квартире обычно выполняется скрытым способом. Исключение составляет разве что дом из бруса без внутренней отделки. Преимущество заключается в том, что проводка не видна на стенах и не портит эстетичность. Но, монтировать провода таким образом сложнее.

Необходимо предварительно подготовить штробы, используя перфоратор или штроборез. Розетки устанавливаются обычно встраиваемым способом в подрозетники. Распределительные коробки также встраиваются в стены. Для прокладки кабелей нужно использовать специальную гофру.

После прокладки кабелей штробы необходимо заделать специальным гипсом или другой подходящей для проводки шпаклевкой. Монтаж скрытой проводки можно выполнять только кабелями с негорючей изоляцией.

В схеме стоит предусмотреть УЗО, обеспечивающее защиту от токов утечки. Также рекомендуется установить реле напряжения, которое защитит бытовую технику в случае скачков напряжения.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Схема электрической разводки в квартире

Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома. Схема проводки в квартире разрабатывается с учетом одних и тех же норм и правил. Различие заключается лишь в том, что в большинстве современных квартир уже смонтирован электрощиток на площадке в подъезде. Он оснащен прибором учета электроэнергии и необходимыми модульными устройствами: первичным автоматом и автоматическими выключателями по фазам. Внутренняя электроразводка также присутствует, но в некоторых случая ее необходимо менять или выполнять монтаж с нуля.

В старых многоэтажных домах такие работы выполняются в случае несоответствия проводки современным требованиям, а в новых застройщики часто продают квартиры без внутренней сети, только с подводкой электроэнергии к электрощиту на площадке этажа. Вот во всех этих случаях и необходимо составлять принципиальную схему электрической разводки в квартире, для выполнения последующего монтажа. В верхней части стать даны рекомендации по разработке плана проводки в частном доме. Они полностью корректны и при проведении таких работ в квартире.

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго

Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное

Рекомендуем Вам останавливать выбор на следующих элементах:

• Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
• Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM;
• Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

• фаза – коричневый;
• ноль – синий;
• земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

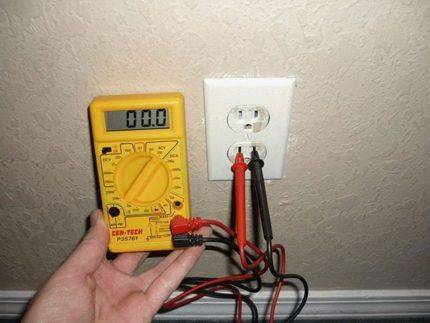

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Правила прокладки электропроводки в частном доме

Для прокладки электропроводки в частном доме применяется трехпроводная схема с защитным проводником желто-зеленого цвета. Использование заземления обязательно для обеспечения защиты от поражения током, попавшего на корпус бытовых приборов.

Заземление должно быть выполнено согласно требованию ГОСТ. Как правильно сделать заземление можно посмотреть здесь.

Для разводки электропроводки в частном доме можно применять два способа прокладки кабеля:

1. Открытая (по поверхности стен и потолков);
2. Скрытая (под скрывающим слоем стяжки, штукатурки или внутри конструкций).

Открытая электропроводка в доме

Открытая прокладка кабеля является универсальной и может применяться без ограничений в любых типах частных домов. Она может быть применена в деревянных, кирпичных, каркасно-щитовых домах.

Кабельные линии, проложенные в кабель-каналах, гофре или трубах также относится к открытой прокладке.

Для деревянных домов открытая прокладка кабеля является основной.

Открытая прокладка кабеля должна выполнятся на высоте не менее двух метров от пола, за исключения спусков к выключателям и розеткам. Один из вариантов прокладки открытой проводки под старину здесь.

Следует различать кабель от провода. Согласно требованиям ГОСТ: провода допускается прокладывать только в трубах, коробах и на изоляторах. Кабель можно прокладывать открыто. Различие между кабелем и проводом в наличии защитной оболочки. На практике провод или кабель можно отличить по маркировке на этикетке.

Скрытая электропроводка в доме

Скрытая, стационарная электропроводка в доме может быть выполнена только кабелем с маркировкой ВВГнг или NYM с моно жилой. Использование кабелей с многожильным проводником нежелательна в силу того, что срок службы его минимум в три раза меньше. Такой кабель используется для нестационарного подключения потребителей. Прокладка скрытой проводки возможна как в цементно-песчаной стяжке, под слоем штукатурки в штробах без применения дополнительной защиты.

Стоит ли использовать гофру для кабеля?

Дополнительная защита для кабелей не регламентирована к применению. Гофрированный шланг из ПВХ (гофра) нужна: 1. — для крепежа кабеля по потолку в клипсах; 2. — для дополнительной изоляции кабеля от агрессивной среды цементно-песчаной смеси в стяжке и дополнительной защиты от внешнего воздействия.

Крепление кабеля в гофре по потолку

До и в процессе заливки стяжки кабель, лежащий на полу, будет подвержен внешнему воздействию, рабочие или вы сами будете ходить по нему, ставить вёдра и т.д. Так при прохождении кабелей через деформационные швы в стяжке кабель будет подвержен некой деформации. Для его защиты желательно использовать гофру. Гофрированный шланг также необходим при прохождении через перекрытие и стены.

Применение гофры в штробах наоборот нежелательна: 1. — требуются более широкие штробы. 2. — при укладке двух и более кабелей в гофре рядом возможно растрескивание штукатурки.

Все скрытые прокладки кабеля должны проходить вертикально или горизонтально относительно точек потребителей.

Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

• Последовательность действий такая:
• Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой
