Разница между пассатижами и плоскогубцами, их особенности

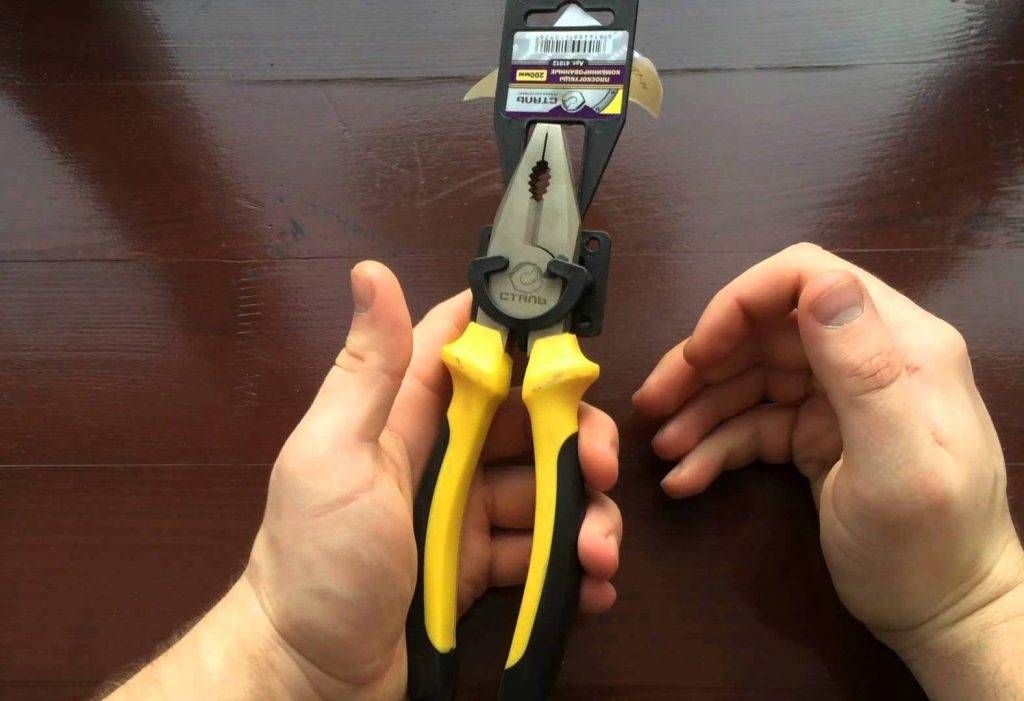

Пассатижи: воплощение практичности и многофункциональности

Поскольку пассатижи (фото изделий можно найти на просторах интернета) являются близкими «родственниками» плоскогубцев, они пользуются огромной популярностью в процессе выполнения как слесарных и электромонтажных, так и многих других видов работ.

Пассатижи используют механики, электрики, слесари и многие другие мастера

Одной из главных особенностей пассатижей является наличие на их рабочей поверхности выемки с насечками. Данная деталь предназначается для захвата и прочного удержания гладких предметов круглой формы. Зачастую пассатижи имеют комбинированную поверхность губок. Это значит, что, помимо отдельной выемки для круглых деталей, присутствует часть плоского рабочего участка. Кроме того, некоторые инструменты оснащаются несколькими углублениями для деталей различных размеров.

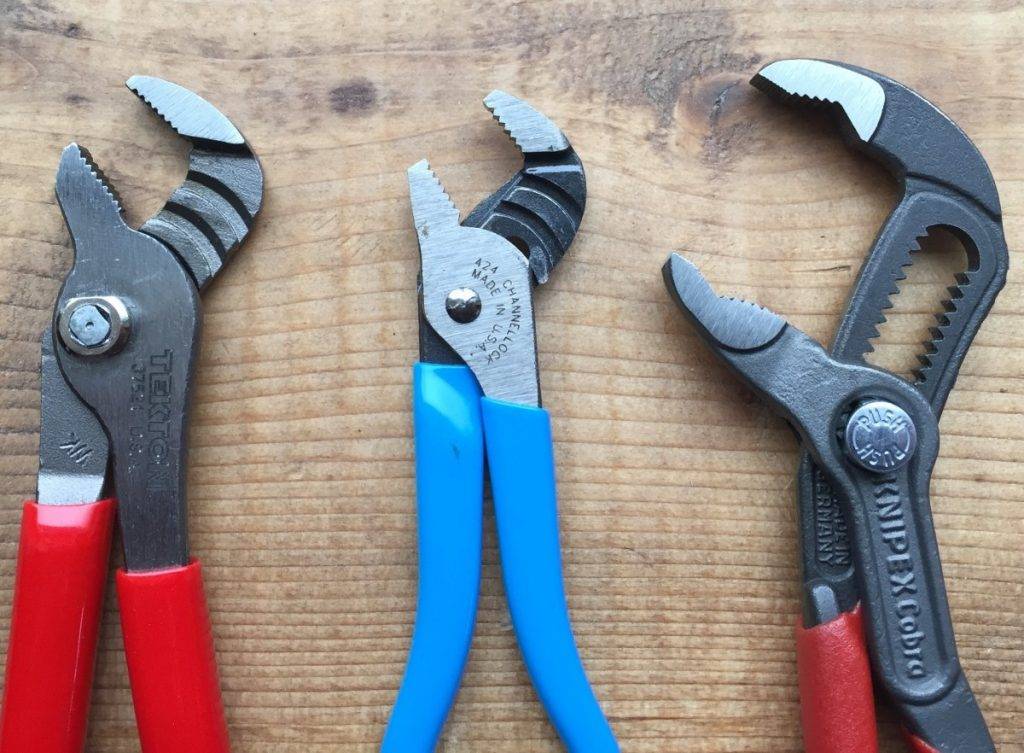

Особенностью переставных пассатижей является то, что они позволяют регулировать степень сжатия губок. Именно для этого в их конструкции предусматривается несколько вариаций расположения шарнира в специально предназначенных пазах. Процесс его перестановки является довольно простым, он сводится к разведению ручек и перемещению в нужное углубление.

Помимо степени сжатия, также можно осуществлять регулировку величины расстояния между гранями губок, расширяя таким образом диапазон габаритов захватываемых предметов. Независимо от цены, пассатижи зачастую оснащаются бокорезами. Посредством этих элементов можно выполнять снятие изоляции и нарезание проволоки либо кабельных жил. К тому же они могут быть наделены специальными кромками на лицевой части губок, что обеспечивает возможность нарезания твердой проволоки.

Рынок инструментов предлагает большой выбор пассатижей от разных производителей

Еще одним параметром, который определяет разницу плоскогубцев и пассатижей, является расширенная рабочая зона последних инструментов за счет оснащения их насечками на ручках, находящимися сразу за соединением шарнирного типа. Благодаря этому можно осуществлять захват деталей не только посредством губок.

Кроме того, пассатижи могут быть как слесарного, так и электрического типа. При этом последние модели непременно должны иметь маркировку, указывающую на максимальное напряжение 1000 В.

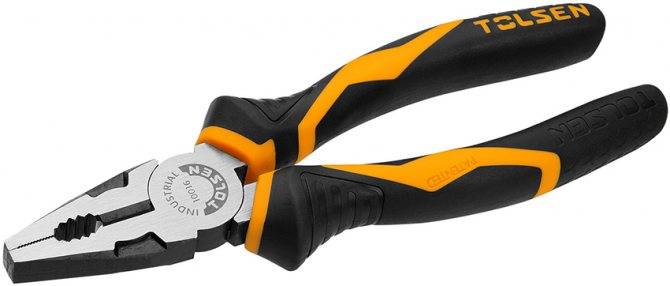

Пассатижи

Ручной многофункциональный слесарный и электромонтажный инструмент. Предназначен для захвата, обжима, удержания деталей и заготовок круглых и иных форм с помощью усилия рук.

При наличии диэлектрического покрытия на рукоятках позволяет выполнять электромонтажные работы без отключения напряжения в электроустановках до 1000 Вольт.

Форма и размеры приспособления определены нормами ГОСТ 17438-72 «Пассатижи. Технические условия».

Устройство пассатижей

На внутренней поверхности губок имеется одна или две выемки разного размера для захвата предметов круглой формы. На выемках должны быть сформированы зубцы, для предотвращения проскальзывания. Угол и глубина зубцов позволяет откручивать не сильно затянутые гайки.

ВАЖНО! При использовании пассатижей в качестве гаечного ключа повреждаются грани. Поэтому такое применение – скорее исключение, чем правило.

На губках, с внутренней стороны в районе шарнира, может быть отформован резак для проволоки, в виде кусачек

Шарнирный механизм часто имеет прорезь для резки проволоки методом смещения

На губках, с внутренней стороны в районе шарнира, может быть отформован резак для проволоки, в виде кусачек. Шарнирный механизм часто имеет прорезь для резки проволоки методом смещения.

При раскрытых кубках прорези совмещаются в одну, закладывается заготовка, и ручки смыкаются. При этом с легкостью перекусывается даже стальная проволока.

Наружная форма губок имеет различное исполнение. Прямоугольное, со сточенными гранями или полукруглое. Это сделано для удобства проникновения в полости с ограниченным доступом. Для специальных работ изделию может придаваться особая форма, которая ничуть не ограничивает его возможности.

В целях повышения функциональности, инструмент комплектуется отверткой и шилом (дыроколом). Однако, для рядового пользователя более привычно классическое исполнение.

Пассатижи изготавливается из стали марки 50 (ГОСТ 1050). Возможно применение других марок, при соблюдении технических требований к прочности и износоустойчивости. Материал проходит испытания на соответствие ГОСТ 17438-72.

Различные элементы пассатижей имеют разную степень закалки – и соответственно разную твердость:

• Поверхность зажима (как плоская, так и выемка) – не менее 45,5 единиц по методу Роквелла
• Кусачки для проволоки на губках – не менее 53 единиц по методу Роквелла;
• Сдвижной резак на шарнире – не менее 51 единицы по методу Роквелла.

Применение пассатижей:

1. Удержание заготовки при ее обработке напильником, наждаком или дрелью. За счет отношения длины рычага (рукоятка/губки) – пропорционально увеличивается усилие сжатия. К тому же пассатижи предохраняют руки от потенциальных травм;
2. Скручивание или сплющивание металлических предметов, придание необходимой формы заготовке. В этом случае инструмент используется в качестве тисков;
3. Захват горячих предметов. Использование в качестве тигельных клещей;
4. Удержание головок болтов при закручивании (откручивании) гаек. Использование в роли рожкового ключа универсального размера;
5. Монтажные работы в электро шкафах без отключения напряжения. Для таких целей используются специальные диэлектрические ручки с нескользким покрытием и развитыми упорами для пальцев. Такая конфигурация предотвращает соскальзывание рук в зону поражения электротоком;

Обжим различных муфт или электрических клемм; Извлечение зажатых (застрявших) предметов, например – гвоздей из дерева.

Рабочая часть (губки с шарниром) часто применяется в многофункциональных инструментах «all in one».

Поскольку пассатижи, это комбинированный инструмент – их часто приобретают вместо целого слесарного набора. Один экземпляр заменяет плоскогубцы, кусачки, обжимное приспособление, гаечный ключ и клещи.

На последнем пункте остановимся подробнее:

Устройство клещей

Инструмент представляет собой пассатижи с ограниченной функциональностью. При этом конструкция ориентирована на мощный захват и удержание предметов с усилием, в разы превосходящим возможности рук человека.

Отношение длин рычага губки/рукоятка достигает 1/5-1/7. Для того чтобы изделия разного размера удерживались параллельным рабочими поверхностями губок – шарнир выполнен переставным.

Устройство плоскогубцев: рассматриваем подробную конструкцию инструмента

Что необходимо знать об устройстве плоскогубцев? Прежде всего, что этот инструмент состоит из трех основных частей. Это рабочая зона, которая представлена в виде плоских губок с насечками, шарнирное соединение и рукоятка. Ниже на фото эти элементы обозначены на примере классических плоскогубцев.

Многие совершенно правильно сейчас подумают, что в арсенале домашних инструментов такой прибор точно встречается редко. И это действительно так, ведь такой инструмент предназначен для выполнения узкоспециализированных работ, и поэтому домашние мастера редко его используют. Гораздо эффективнее работать пассатижами, устройство которых представлено на фото ниже.

Как видно по фото, функционал пассатижей очень широкий, и такие инструменты действительно являются незаменимыми помощниками в арсенале у домашнего мастера. С их помощью можно выполнять любые виды работ, чего нельзя сказать о плоскогубцах, которые предназначены только и исключительно для захвата плоских или тонколистовых деталей.

Изучая устройство плоскогубцев и пассатижей, необходимо уделить внимание рукоятке. Она состоит из двух частей, управление которыми происходит одной рукой

Отличие конструкции рукоятки заключается в материале ее покрытия. Они бывают:

1. Обычные — изготавливаются из простого пластика.
2. Эргономичные — пластиковое покрытие дополнено резиновыми накладками, что необходимо для повышения удобства работы. Инструмент не скользит в руках, и поэтому повышается качество и точность выполнения манипуляций.
3. Электроизоляционные — это инструменты, которые предназначены специально для применения электромонтажниками. Их главная особенность в том, что рукоятки имеют покрытие из жесткого и прорезиненного пластика, который обладает диэлектрическими свойствами (не проводит ток), тем самым обеспечивая безопасность монтажника при проведении работ под напряжением.

Использовать обычные плоскогубцы и пассатижи с обрезиненными рукоятками для работы под напряжением категорически противопоказано. Ведь отличается такой инструмент от электроизоляционного тем, что он не проходит испытания под напряжением

Это важно понимать, так как от этого зависит не просто безопасность, но и жизнь человека

Это интересно! Отличить обычные плоскогубцы и пассатижи от диэлектрических видов довольно просто. Последние имеют специальное обозначение в виде допуска по номинальному напряжению.

Накладки на ручки могут наноситься разными способами:

• приклеивание;
• надевание без дополнительной фиксации;
• крепление металлическими штифтами — используется крайне редко;
• горячее надевание.

Последний вариант является самым эффективным, так как предусматривает надевание готовых накладок, пока они находятся в горячем состоянии. При остывании материала, происходит температурная усадка, тем самым обеспечивается надежная их фиксация. Все остальные способы являются менее надежными, поэтому в итоге можно столкнуться с такой ситуацией, когда в процессе работы происходит проворачивание накладки или вовсе ее спадание.

В устройстве плоскогубцев большую роль играет защитное покрытие рабочей части. Его наличие является обязательным, так как инструмент изготавливается из металла, который подвергается коррозии. В качестве защитного покрытия плоскогубцев и пассатижей используется защитный лак. Однако такой способ является далеко не самым эффективным, поэтому большинство дорогих устройств изготавливаются с нанесением защитного покрытия в виде хрома (хромирование).

Это интересно! Технические параметры для производства пассатижей регламентируются стандартом ГОСТ 17438-72. Твердость каждой зоны рабочей части зависит от функционального предназначения, например, режущие части на шарнире имеют твердость 51 HRC (для сравнения: режущие кромки на бокорезах имеют твердость 53 HRC, а зажимная поверхность обладает твердостью всего в 45,5 HRC).

Плоско- и прочие «губцы»

Классические плоскогубцы в ассортименте магазинов инструмента нынче удаётся встретить достаточно редко. Однако это самая простая и основная разновидность слесарных «прихваток», и начинать свое знакомство с шарнирно-губцевой группой стоит именно с инструмента с плоскими губками.

Основное отличие плоскогубцев — максимальная площадь поверхности губок для наиболее надёжного прижима детали с минимальным усилием. Плоскогубцы не рассчитаны на удержание массивных предметов, их задача — обеспечить неподвижную фиксацию и при этом не повредить поверхность детали. По внешнему виду классические плоскогубцы отличить очень просто: губки, шарнир, рукоятки и ничего лишнего — ни режущих кромок, ни прихватной выемки.

Существует большое разнообразие специальных видов плоскогубцев, в основном отличающихся формой губок. Большое количество разновидностей обусловлено необходимостью работы в труднодоступных местах и выполнения специальных задач.

Губки могут быть изогнутыми, иметь круглое или конусообразное сечение. Последний тип инструмента применяют для скручивания кабельных жил в кольца разных размеров

Обратите внимание, что даже флагманский инструмент часто именуют как попало, обзывая пассатижи плоскогубцами и наоборот. Ближе всех к классической форме инструмента оказались изделия Knipex, YATO и FORCE

Важно понимать разницу между этими инструментами и иметь пару плоскогубцев для использования исключительно по назначению

Важно понимать разницу между этими инструментами и иметь пару плоскогубцев для использования исключительно по назначению

Особенности плоскогубцев

Если нужно починить предмет с металлическими деталями или провести строительные работы, то используют плоскогубцы. Рабочая часть напоминает пирамиду по форме, губки плоские, откуда и пошло название. На внутренней части есть специальные насечки. Две металлические детали плоскогубцев соединены накрест. Под рабочей частью находятся ручки, которые приходят в движение благодаря шарниру. Гладкая поверхность позволяет загибать, зажимать и фиксировать изделия из мягкого металлического сплава, проволоки, листы металла. Иногда плоскогубцы применяют для откручивания гаек, но это не относится к основным функциям.

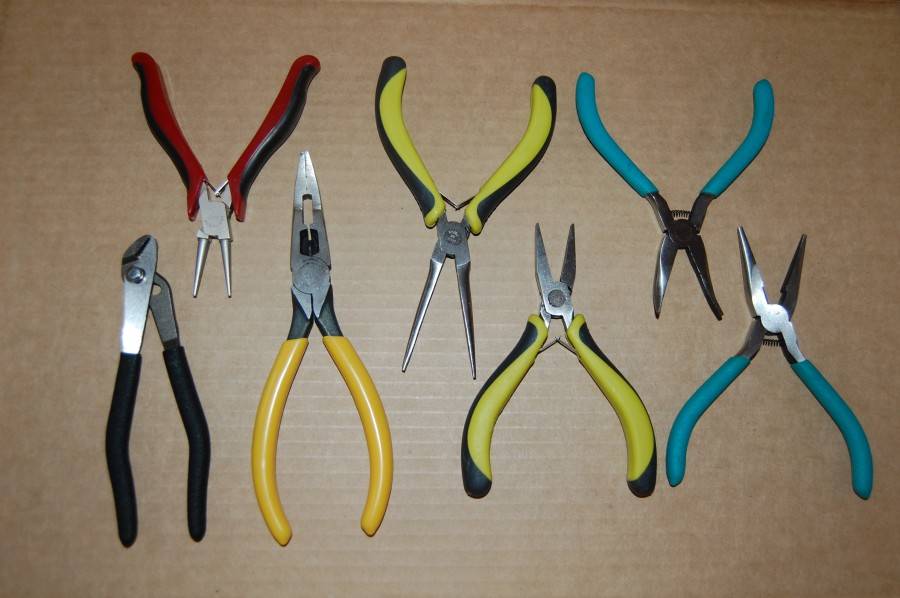

Инструмент может иметь разный внешний вид. Плоскогубцы делятся на 6 видов, каждый из которых предназначен для конкретных манипуляций.

С вытянутой и узкой рабочей поверхностью. Инструмент отличается маленькой силой сжатия. Используется для небольших деталей из мягкого металлического сплава.

С загнутыми концами. Помогает производить работы с труднодоступными деталями. Отличные плоскогубцы для электроники, позволяют добраться до элементов под платами.

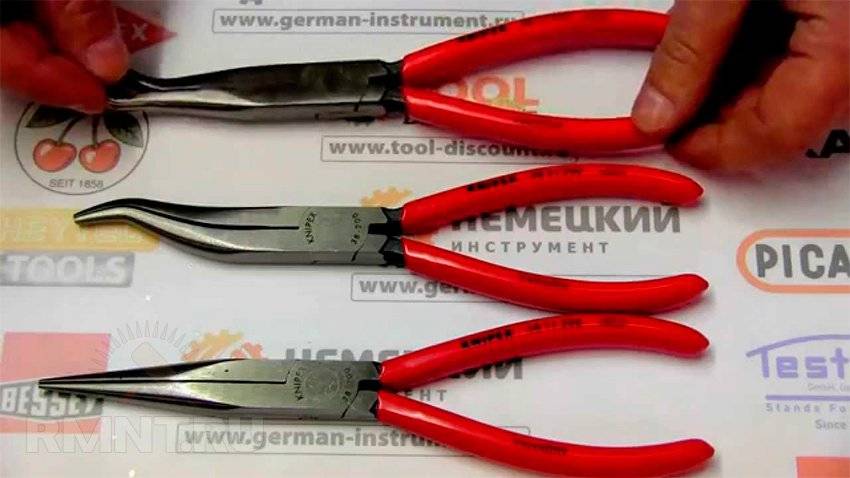

С тонкими и удлиненными концами. Чаще всего используются для фиксации небольших гвоздей. Рукоятки помогают увеличивать силу сжатия при необходимости.

Для работ с деталями из деликатных материалов. Рабочая часть отличается смягченным или гладким покрытием. Могут иметь накладки из силикона. Применяются при работе с материалами, которые могут поломаться или поцарапаться при неаккуратном воздействии.

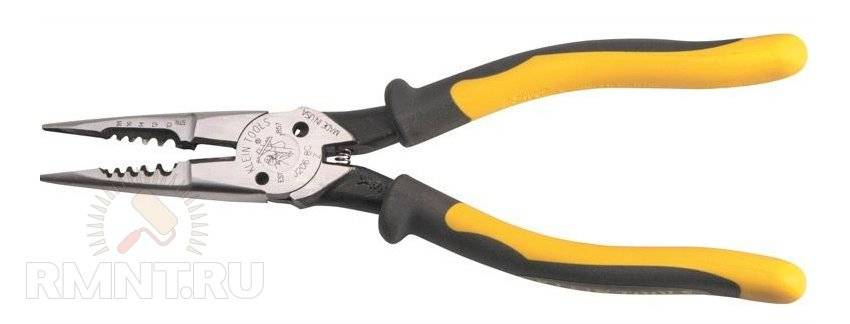

Комбинированные могут быть выполнены в двух вариантах. Первый подвид отличается наличием выемки на рабочей поверхности. Второй подвид имеет острую кромку. Комбинированные плоскогубцы помогут, когда нужно захватить округлую трубку или откусить кусочек тонкой проволоки.

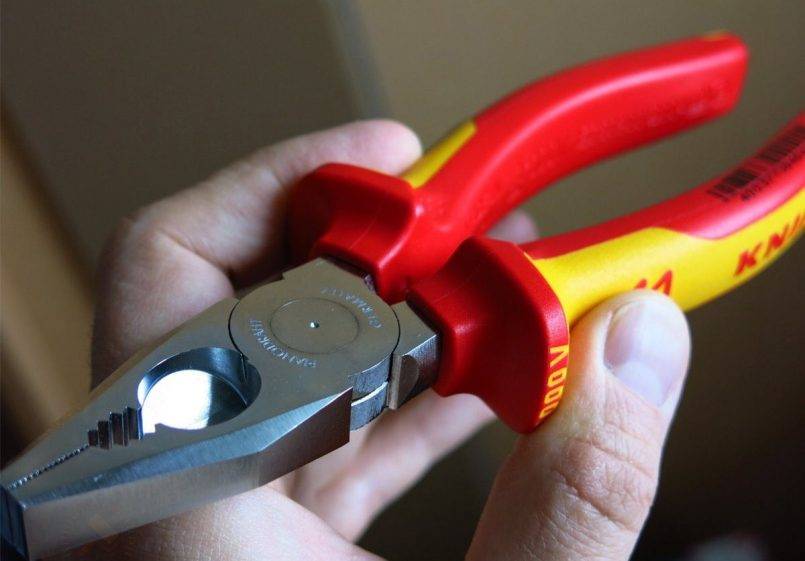

Диэлектрические плоскогубцы. Отличаются наличием изоляции на ручках. Используются при работе с электричеством

Обратите внимание, что на рукоятках указано, при каком максимальном напряжении можно применять. Помните, что плоскогубцы используются для захвата средних и мелких деталей, с большими работать не получится

Не забывайте периодически смазывать движущиеся детали. Определенные правила работы помогут увеличить срок эксплуатации инструмента

Помните, что плоскогубцы используются для захвата средних и мелких деталей, с большими работать не получится. Не забывайте периодически смазывать движущиеся детали. Определенные правила работы помогут увеличить срок эксплуатации инструмента.

• Захват помогает удерживать деталь в нужном положении, чтобы она не соскальзывала. Можно направлять изделие с помощью плоскогубцев. Функция востребована в случаях, когда руками выполнить задачу не получается физически, или силы пальцев попросту не хватает.
• Не стоит производить насильственные действия во время захвата предмета. Неосторожные манипуляции могут привести к повреждению самого инструмента или к повреждению поверхности детали.
• Классические плоскогубцы позволяют захватывать только плоские детали. Для округлых применяйте комбинированный вид.
• При работе с электричеством удерживайте инструмент исключительно за рукоятки. Если есть возможность, то отключите напряжение перед началом манипуляций.
• С помощью плоскогубцев можно перекусывать только мягкие металлы. Не стоит применять для откусывания частей стальных деталей: это повредит инструмент.
• Функциональность плоскогубцев наиболее востребована в радиомонтажных работах.

Универсальные пассатижи

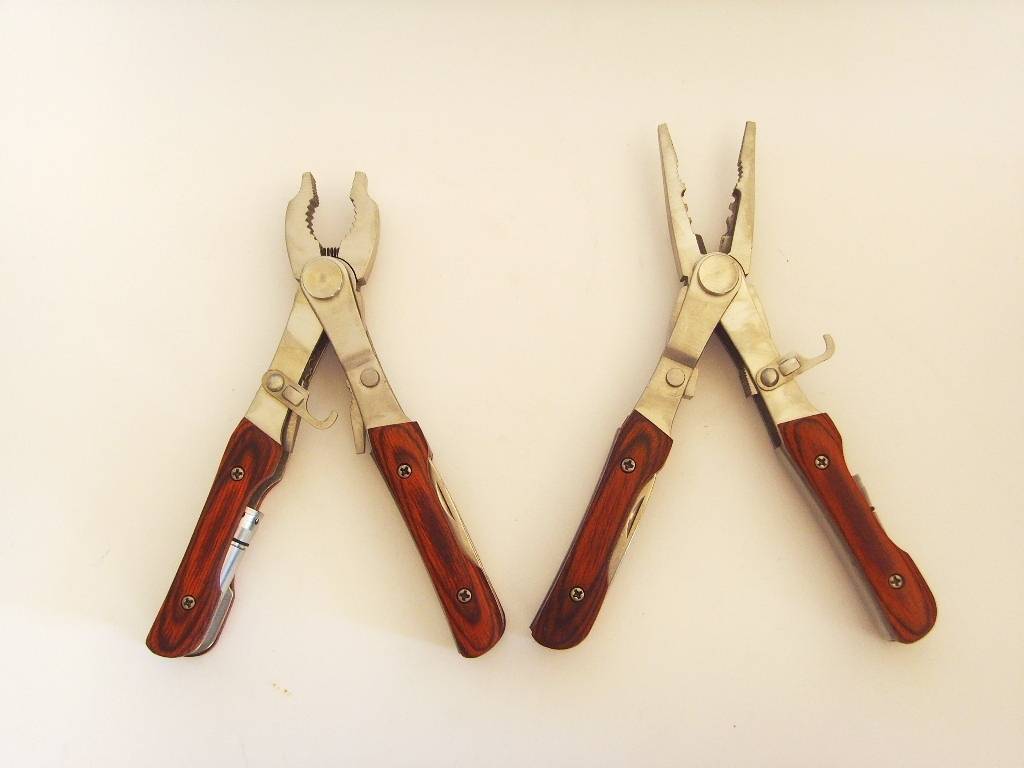

В последнее время довольно часто встречаются универсальные пассатижи. Им присущи следующие особенности:

1. Подходят для проведения различных работ. Примером можно назвать отвинчивание болтов и гаек в случае отсутствия требуемого ключа. Поверхность головки может обладать сложной формой.
2. Обходятся не дорого. Снижение стоимости обеспечивается при применении недорогих материалов.
3. Обладают компактными размерами. За счет этого упрощается хранение и транспортировка.

Универсальный вариант исполнения не рекомендуется применять для работы с элементами, которые находятся под напряжением.

Это плоскогубцы или пассатижи

Пассатижи и плоскогубцы монтажные имеют две подвижные части, скрепленные между собой шарниром. Потому оба класса инструментов относятся к категории шарнирно-губцевый инструмент.

Сфера применения ШГИ:

• монтажные
• сантехнические работы
• электромонтажные работы

Этими инструментами можно и гвоздь из дощечки извлечь, и гайку подтянуть, и кран-буксу в ванной заменить. Но для работы с электричеством подходят только диэлектрические ШГИ, выдерживающие определенное напряжение без риска для здоровья рабочего.

Материалы корпуса

Плоскогубцы и пассатижи изготавливаются из инструментальной стали марок CS45, CS55, хром-ванадия. Последний материал применяется реже и стоит дороже, но лучший по твердости и износостойкости. CS55 следует сразу за хром-ванадием, а CS45 используют для бюджетного ручного инструмента.

Важный параметр качества материала – его твердость, измеряемая по шкале Роквелла. Обозначается числом и подписью «HRC».

Затем металл обрабатывают объемной закалкой и покрывают защитным слоем при помощи:

• оксидирования
• хроминрования
• фосфотирования

Оба класса инструментов имеют рукоятки двух типов:

Однокомпонентные – целиком пластиковые или обрезиненные. Годятся для работы в агрессивной среде. Пластиковые рукоятки крепятся с помощью клея, в некоторых случаях ручки могут проворачиваться или слетать – если плохо подклеены. Пластик тоже не лишен минусов – выскальзывает из ладони при работе в перчатках. Обрезиненные ручки удерживаются цепко, приятно ощущаются в руке, но легче царапаются и разрезаются в процессе работы.

Двухкомпонентые рукоятки – основа из обычного или противоударного пластика плюс резиновое покрытие. Пластик придает прочность, в том числе при падениях с высоты, а резиновое покрытие устраняет скольжение ручек в ладони.

Так, с общими деталями понятно. А в чем появляется разница между пассатижами и плоскогубцами?

Поговорим об этом подробнее.

Это интересно: Принцип работы схемы подключения электромагнитного пускателя 380В — в общих чертах

Как работать плоскогубцами?

Есть довольно большое количество рекомендаций, касающихся непосредственного применения инструмента. Они выглядят следующим образом:

1. Не стоит забывать о том, что инструмент должен периодически смазываться. В противном случае механизм не сможет прослужить в течение длительного периода.
2. Поверхность рабочей части определяет то, что механизм не может использоваться для фиксации крупных заготовок.
3. Захват деталей предусматривает их фиксацию в требуемом положении на момент обработки. Особенно актуально это в том случае, когда удержать изделие руками не получится.
4. Применение плоскогубцев определяет то, что на поверхность не должно оказываться воздействие, которое станет причиной деформации.
5. В большинстве случаев механизм применяется для фиксации плоских частей.
6. На момент работы с токопроводящими элементами не следует браться руками за металлическую часть.
7. Механизм подобного типа не предназначен для перекусывания толстых и твердых материалов, так как это может стать причиной повреждения рабочей поверхности или шарнира.

Чаще всего подобный инструмент применяется при радиомонтаже. Они довольно просты и правильном обслуживании могут прослужить в течение длительного периода.

Профессиональные бокорезы: маленькие помощники в больших делах

К числу наиболее распространенных режущих инструментов относятся так называемые кусачки. По сути, это бокорезы-плоскогубцы, в основе функционирования которых лежит принцип рычага. Именно за счет него возрастает усилие, которое необходимо приложить к поверхности обрабатываемого предмета, чтобы посредством режущих кромок осуществить раскусывание материала.

Прорезиненные диэлектрические бокорезы позволяют работать с проводами под напряжением

Основными составными частями кусачек являются:

1. Рукоятка, которая выполняет функция рычага. От ее длины зависит, какое именно усилие потребуется приложить мастеру для осуществления тех или иных операций. Зачастую рукоятки обладают специальным покрытием, за счет которого обеспечивается удобство и защита в процессе выполнения работ.
2. Режущие кромки. Данные детали разнятся размером, формой и расположением по отношению к плоскости рукояток. К тому же в продаже можно встретить кусачки с победитовыми напайками, которые помогут справиться даже с наиболее прочными материалами.

Статья по теме:

Ассортимент современного рынка инструментов представлен различными моделями бокорезов. К примеру, прецизионные изделия предназначаются для осуществления точных работ, диэлектрические обеспечивают возможность работать с проводами под напряжением до 1000 В, а усиленные справятся с задачей нарезки металла, арматуры и проволоки диаметром более 3 мм.

Особенностью диагональных инструментов, которые применяются для перекусывания стальных и медных проводов, является то, что их головки расположены под определенным наклоном к поверхности рукоятки. Профессиональные модели производятся из инструментальной стали, которая проходит многоэтапную закалку. Два рабочих участка представленных приспособлений соединяются между собой посредством шарнира на оси, который способен выдерживать монотонную нагрузку в пределах 75 кг.

Качественные профессиональные бокорезы производят из инструментальной закаленной стали

Секреты выбора бокорезов: как не допустить ошибок

Прежде чем приступить к процессу выбора инструментов, следует четко определить, для чего они будут применяться. Для эксплуатации в условиях домашнего хозяйства вполне подойдут классические бокорезы небольшого размера. Посредством их можно будет выполнить ремонт электропроводки, нарезать проволоку, а также осуществить зачистку кабелей. Если же инструменты необходимы для профессионального применения, каждый мастер ориентируется на персональные потребности.

Кроме того, следует обращать внимание на материал, который использовался для изготовления рабочей части. Режущие кромки изделий, которые заслуживают право называться высококачественными, производятся из закаленной стали, а потому характеризуются непревзойденной прочностью

Даже после выполнения работ с проволокой, изготовленной из стали, на них вряд ли можно будет увидеть зазубрины. В идеале рабочая поверхность любого бокореза должна обладать антикоррозийным покрытием.

Не менее важным элементом, который заслуживает особого внимания, является рукоятка инструмента. Чем она длиннее, тем больше усилий понадобится прилагать в процессе выполнения работ.

В первую очередь, при покупке бокорезов нужно обращать внимание на материал и длину рукоятки

Рукоятки по-настоящему качественных изделий наделены покрытием, которое характеризуется стойкостью к перепадам температурных режимов, а также к воздействию масел и многих других химикатов. Поскольку данный инструмент создан для комфортной работы в различных условиях, все его элементы должны быть максимально надежные.

В заключение стоит заметить, что бокорезы (боковые плоскогубцы) – это не тот инструмент, который невозможно заменить в процессе выполнения домашних ремонтных работ. Однако монтажники, электрики и слесари, которые часто сталкиваются с необходимостью перекусывания кабелей, проводов, гвоздей и арматуры, непременно оценят их свойства.

Плоскогубцы: виды, свойства, применение

Плоскогубцы — это ручной инструмент, предназначенный для выполнения работ с металлическими изделиями и электромонтажных работ. Рабочая поверхность его пирамидальной формы, губки плоские (отсюда и название), на их внутреннюю сторону нанесены насечки .

Так же как и клещи, они состоят из двух деталей, соединенных в виде буквы Х. Рабочая часть переходит в ручки и двигается посредством шарнира. Плоские губки позволяют захватывать, загибать, прочно удерживать, скручивать проводку, детали из проволоки и мягкого металла. Здесь необходимо подчеркнуть преимущество плоскогубцев — их универсальность, ведь, кроме основного назначения, этот инструмент подходит для использования в качестве гаечного ключа необходимого размера, хотя данный вид работ не совсем ему свойственен.

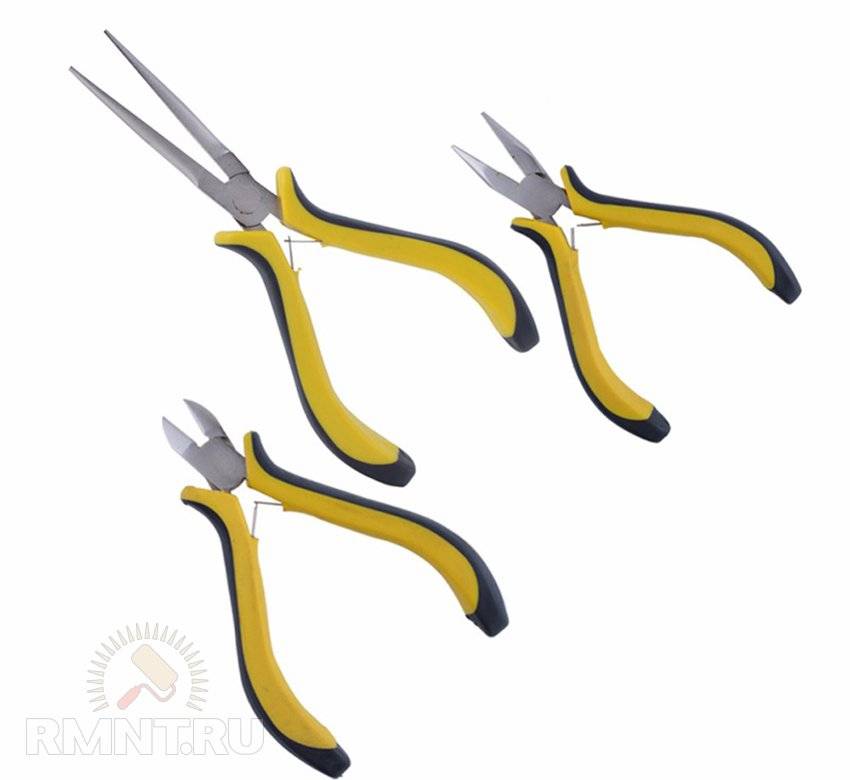

Существуют плоскогубцы нескольких видов, каждый из которых предназначен для выполнения определенного рода работ:

Столярные и плотничные инструменты: а, б – кусачки, в – клещи, г, д – пассатижи.

1. Плоскогубцы с вытянутыми узкими губками. Данный тип инструмента имеет меньшую силу сжатия и предназначен для работы с мелкими деталями.
2. Плоскогубцы с загнутыми под углом губками. Ими работают с деталями, доступ к которым ограничен. Например, в ремонте электроники часто необходимо подобраться к детали, которая скрыта под платой.
3. Плоскогубцы с вытянутыми длинными губками — «утконосы». Такой инструмент по функционалу больше схож с пинцетом, но, благодаря рукояткам, имеет большую силу сжатия.
4. Специальные плоскогубцы для деликатной работы. Рабочая поверхность такого инструмента представляет собой гладкое или смягченное покрытие, не повреждающее детали. Для вышеуказанных типов плоскогубцев могут изготавливаться силиконовые насадки, которые выполняют защитную функцию.
5. Комбинированные плоскогубцы — на рабочей поверхности возле плоских губок сделана либо выемка с насечками для удержания округлых деталей, либо режущая кромка, как у кусачек.
6. Диэлектрические плоскогубцы для работы с электричеством оборудованы изолирующими ручками, что позволяет работать таким инструментом под напряжением. На рукоятке таких плоскогубцев указано максимальное напряжение, при котором допускается работа (обычно 1000 В).
