Расстояние от газовой плиты до вытяжки: нормы и правила монтажа устройства

Особенности монтажа

Технология установки кухонной вытяжки может варьироваться в зависимости от конструкционных особенностей такого оборудования.

Правильный самостоятельный монтаж предполагает выполнение целого комплекса работ, включая:

• непосредственную установку прибора;
• подключение к электросети;
• установку вытяжной трубы;
• присоединение к вентиляционному каналу.

На сегодняшний день допустимыми являются следующие варианты монтажа вытяжного устройства:

• Монтаж на основе рециркуляции предполагает подвешивание вытяжки на рекомендуемой производителем и противопожарными правилами высоте с установкой в паре выходных отверстий воздуховода специальных заглушек. В результате такого расположения воздух выходит сквозь специальную корпусную решетку.
• Традиционная установка с прорубанием стены. Задняя стенка корпуса стандартной кухонной вытяжки обладает отверстием, через которое осуществляется вывод продуктов сгорания непосредственно в вентиляционную шахту. Отверстие, расположенное на поверхности корпуса, обязательно прикрывается специальной заглушкой.
• Наиболее простой, и популярный вариант установки, предполагает задействование круглого вентиляционного отверстия, расположенного на верхней поверхности корпуса. К этому отверстию выполняется присоединение вытяжного канала, проведенного непосредственно до шахты общедомовой вентиляции. В этом случае заглушка применяется для закрытия отверстия, находящегося на задней панели оборудования.

Особого внимания требует этап самостоятельного подключения уже установленного кухонного оборудования к электросети

Важно отметить, что некоторые модели вытяжки реализуются без вилки на конце провода электропитания, поэтому в этом случае часто применяется подключение посредством клеммной колодки. Однако проще всего приобрести нужную вилку и установить её самостоятельно

Схема монтажа вытяжки

Внутри корпуса вытяжного устройства присутствует специальное свободное пространство, которое предназначено для кабелей подключения и позволяет получить очень эстетичный внешний вид прибора. При установке вытяжки, встраиваемой в мебель, выход на электрическое питание целесообразно выполнить над корпусом. Кухонное вытяжное устройство должно подключаться к электрической сети при помощи проводов «фаза», «заземление» и «ноль».

Одним из основных условий получения качественного вытяжного устройства является правильный выбор воздуховода. Алюминиевая круглая гофра – бюджетный и простой в обустройстве вариант с сомнительной эстетикой. Специалисты рекомендуют применять воздуховоды из прочного пластика, отличающиеся привлекательным внешним видом и достойными характеристиками.

Самодельная вытяжка из гипсокартона

Отдельное внимание стоит уделить самостоятельно изготовленной конструкции из гипсокартонного листа. В данном случае отпадает необходимость покупать довольно дорогие детали. Да и сама вытяжка от производителя имеет высокую стоимость

Да и сама вытяжка от производителя имеет высокую стоимость.

Есть и ещё один плюс у подобных конструкций: их можно сделать стильными, эксклюзивными, отлично вписать в интерьер.

Материалы и инструменты

Необходимо первоначально сделать эскиз и посчитать площадь поверхности для закупки гипсокартона. Для этого измеряют место для установки вытяжки, прорисовывают его, а затем составляют эскиз планируемой конструкции на бумаге.

Ширину самодельной конструкции принимают равной или чуть большей соответствующего параметра плиты. Высоту назначают конструктивно, в зависимости от расположения вентканала кухни и общего дизайнерского решения.

Площадь поверхности высчитывают как сумму произведений размеров каждой грани. Количество закупаемого материала должно быть немного больше расчётного. Дополнительно нужно приобрести саморезы и металлические профили.

Кроме того, для отделки поверхностей покупают шпаклёвку и грунтовку.

Инструменты, которые потребуются для работы:

1. Перфоратор.
2. Шуруповёрт.
3. Рулетка.
4. Уровень.
5. Канцелярский нож.
6. Шпатель.
7. Валик.

Пошаговая инструкция изготовления вытяжки из гипсокартона

Когда все подготовительные работы выполнены, можно переходить непосредственно к процессу:

1. Карандашом на стене разметить места крепления профилей согласно эскизу. Учитывайте стандартную высоту вытяжки над плитой.
2. Затем на стену (а при необходимости и на потолок) установить и прикрутить основной (стартовый) профиль. Предварительно надо просверлить отверстия и забить крепкие дюбели или анкеры.
3. Далее к основному профилю саморезами присоединить вертикальные элементы.
4. Снизу прикрепить стартовый профиль и поперечины. В итоге должен получиться каркас короба воздуховода.
5. Далее сделать конус самой вытяжки. Для этого к нижней части каркаса короба прикрепить профили, формирующие рёбра жёсткости. Зафиксировать их горизонталями внизу, соблюдая размеры по эскизу. Для этого также используйте саморезами.
6. На данном этапе можно при желании установить вентилятор для принудительного вытягивания воздуха, но даже если не сделать этого, конструкция всё равно будет хорошо собирать воздушные потоки от плиты.
7. Нарезать гипсокартон кусками необходимого размера и прикрутить их к каркасу.
8. Все швы надо тщательно зашпаклевать.
9. Полученную вытяжку необходимо покрыть грунтовкой.

Такое изделие осуществляет естественную вентиляцию паров от плиты.

Остаётся произвести декоративную отделку вытяжки.

Изготовление корпуса из различных материалов

Помимо гипсокартона можно использовать для изготовления вытяжки и другие материалы. Например, фанеру или пластиковые панели. Всё зависит от умения и возможностей хозяина.

Ту же фанеру легче крепить к профилям. Она не крошится и не пачкает руки. Её не надо грунтовать и шпаклевать. А при финишной отделке её можно просто обклеить обоями.

Профили для неё, правда, нужны покрепче. Лучше воспользоваться металлическими уголками с толщиной стали 1,5 — 2 мм. Можно взять нержавейку. Сам же процесс изготовления корпуса для вытяжки такой же, как и при использовании гипсокартона.

Декоративная отделка вытяжки

Декоративное покрытие гипсокартонной поверхности может быть различным.

Обычно после грунтования наносят водоэмульсионную краску под цвет кухонного гарнитура или стены. При этом конструкцию дополняют молдингами или плинтусами из пенопласта, а иногда и декоративными деревянными элементами.

Возможна оклейка обоями или даже облицовка керамической плиткой. Гипсокартон настолько универсальный материал, что допускает любую внешнюю обработку.

Оптимальная высота установки вытяжки

Стоит отметить, что высота установки вытяжки над плитой не всегда указана в описании конкретной модели. Разумеется, это не конкретное число, а определенный диапазон, в котором можно варьировать, отталкиваясь, например, от дизайна кухни или роста хозяйки. Если же у Вас нет инструкции или Вы ей не доверяете, то существуют стандарты, которые определяют расстояние от вытяжки до плиты. Прежде всего, для правильной установки необходимо учитывать тип варочной поверхности. Над газовой плитой вытяжка должна устанавливаться на расстоянии примерно 75-85 см, а над электрической плитой — 65-75 см. В случае наклонной вытяжки высота нижней части над газовой плитой должна составлять 55-65 см, а над электрической — 35-45 см. Данное расстояние между плитой и вытяжкой может варьироваться в пределах 10 см в зависимости от мощности устройства для очищения воздуха. Например, установка кухонной вытяжки низкой мощности на максимально допустимом нормами расстоянии не гарантирует, что она будет полноценно справляться со своей задачей.

Высота розетки для вытяжки, как правило, составляет 2-2,5 м. Ее следует устанавливать выше кухонных шкафов (10-30 см от верхней границы). При этом также нужно учитывать, как будет проходить воздуховод, ведь он не должен перекрывать розетку, то есть она должна быть смещена на 20 см влево или вправо от центра вытяжки.

Помните, что не стоит пренебрегать рекомендуемой высотой установки вытяжки, так как от этого параметра зависит качество работы техники и безопасность. Если Вы выйдете за верхнюю границу рекомендуемого расстояния, то эффективность оборудования значительно снизится, она не будет захватывать весь пар. Не стоит заходить и за нижний предел, ведь тогда увеличиться вероятность пожара. Жировая пыль с газовой плиты, которая оседает на фильтрах вытяжки, может стать источником возгорания от открытого огня. К тому же низкая вытяжка будет просто мешать процессу приготовления.

Прикрепить вытяжку на кухне совсем несложно, так что с данной процедурой можно справиться самостоятельно, но лучше все же взять помощника. Для начала нужно приложить устройство к стене и карандашом отметить ее будущее положение. Если Вы планируете менять кухонную мебель, то можете рассмотреть вариант встраивания вытяжки в подвесной шкаф. Далее перфоратором сверлим стены под дюбель. В этом случае не стоит халтурить, так как конструкция должна быть закреплена «намертво». Затем прикручиваем вытяжку к стене, после чего необходимо полностью подготовить вентиляционный выход, то есть очистить его от строительного мусора. Далее гофра надевается на клапан и закрепляется силиконовым герметиком. Свободный конец трубы нужно как можно глубже запустить в шахту. Если других ремонтных работ на кухне не предусмотрено, то гофру можно запенить монтажной пеной. На следующем этапе остается лишь надеть накладку, которая скрывает гофру. Если она крепится к стене, то Вам нужно будет просверлить еще несколько отверстий. Как правило, время монтажа занимает примерно 1-1,5 часа.

Расчет мощности

Рассчитать мощность вытяжек для кухни. помогает формула: L x B x H x 10 (или 12) = производительность в м 3 /ч. Где:

• L – это длина помещения;
• B – ширина;
• H – высота;
• 10 или 12 – коэффициент.

Пример того, как рассчитать мощность вытяжки: L x B x H x 10 = 4,5 х 3 х 2,7 х 10 = 364,5 м3/ч. Это значит, что она будет способна за один час переработать 364,5 м 3 воздуха.

Но следует учитывать, что коэффициенты 10 и 12, оказывают помощь в нахождении максимальной производительности, и запаса мощности не остается. При экстренных ситуациях, мощности агрегата может не хватить. Также коэффициенты расчета могут меняться в зависимости от того, какую плиту вы собираетесь использовать:

• для газовых печек этот показатель может увеличиться до 20 (из-за увеличенного потока продуктов горения газа, в сравнении с электрической варочной поверхностью, над которой появляются испарения только от приготовляемой пищи);
• над электрической плитой – до 15.

Значит, для кухни с газовой печкой, значение мощности будет: L x B x H x 10 = 4,5 х 3 х 2,7 х 15 = 546,75 м3/ч. Рекомендуется делать небольшой запас мощности сверх расчетного при работе вентиляторов с максимальной нагрузкой.

Примеры, как рассчитать вытяжку, указанные выше, подходят для помещения замкнутого типа, если оно имеет закрывающуюся дверь.

Когда двери нет и установлена арка, или помещение смежно с гостиной (столовой), то в рассчитанные данные необходимо вводить поправки с учетом этих особенностей. Для быстрого расчета мощности можно воспользоваться таблицей.

На что влияет расстояние

Многие домовладельцы не задумываются при монтаже вытяжки о расчёте правильного расстояния. Считают это не столь важным. На практике же правильно рассчитанное расстояние позволяет вытяжке легко справляется со своей задачей.

Если ее разместить ниже нужной отметки, то это приведет ко многим неприятностям и даже проблемам. На небольшой высоте уменьшается радиус поглощения пара, копоти и различных выделений. Также это затрудняет обслуживание — замену фильтров, чистку.

Во время готовки высокий человек будет постоянно ударяться головой о корпус вытяжки. И самое главное – на маленькой высоте может произойти возгорание копоти, жира, которые накапливаются на фильтре и лопастях двигателя.

Если закрепить вытяжку слишком высоко, то ее производительность уменьшится в несколько раз. И Вам придется использовать ее на высоких скоростях, что уменьшит ее срок службы.

Высота вытяжки над газовой плитой по стандарту составляет 65-85 см, для электрических и индукционных плит – 60-80 см.

Главными факторами, которые влияют на расстояние от плиты до вытяжки, являются:

• параметры кухни – ее высота, планировка;
• тип варочной поверхности и ее размеры;
• мощность вытяжки и ее тип;
• рост членов семьи.

Также необходимо учитывать требования к воздушным каналам и электрическим сетям. Только при соблюдении всех требований от производителя и правильного монтажа вытяжки воздух на кухне будет свежим и всегда чистым.

Критерии и правила выбора вытяжки

Выбирая вытяжку, обязательно уделяйте внимание не только внешнему виду устройства, но и таким значимым характеристикам, как его размер, мощность, уровень издаваемого шума. Немаловажен также тип управления, дополнительные «бонусы» от производителя – добавленные полезные функции

Размер

Размер вытяжки должен соответствовать габаритам варочной поверхности и ни в коем случае устройство не должно быть меньше. Плоскость всасывания должна покрывать всю поверхность плиты. Только в этом случае можно обеспечить эффективную работу устройства. Если над плитой шириной в 60 и более см повесить вытяжку на 50 см, хорошего результата ждать не стоит. Прибор не справится с удалением запахов и жира, и деньги будут потрачены впустую.

Мощность

Производительность вытяжки, ее мощность зависит от мощности работы встроенных в нее вентиляторов. Чаще системы оборудованы одним или двумя устройствами для отвода воздуха. Вентиляторы могут работать на различных скоростях. Обычно вытяжки снабжены двумя или четырьмя режимами. Производительность определяется количеством очищаемого воздуха за час. В разных моделях этот показатель варьируется в пределах 200 -700 м3/ч. Существуют дорогие вытяжки, мощность которых доходит до 1300 м3/ч. Согласно ГОСТ 26813-99 производительность вентиляционной установки над варочной поверхностью не должна быть меньше 200 м3/ч.

Высокая мощность дает возможность быстро и эффективно удалять жир и неприятные запахи. В экстренных случаях – подгорела пища, убежало молоко – эта способность будет весьма полезной. Но заставлять вытяжку постоянно работать в таком режиме ни к чему. На максимальных оборотах устройство издает сильный шум, который только мешает. Поэтому вентиляторов со средней мощностью вполне достаточно для обычного приготовления или разогрева пищи.

Следует также ориентироваться на габариты помещения. От них зависит количество воздуха, который необходимо обновить от 10 до 12 раз за час. Чтобы рассчитать этот показатель, нужно вычислить объем кухни, вычесть из него объем присутствующей мебели и умножить на 10. Полученное значение и будет соответствовать оптимальному уровню мощности вытяжки.

Тип управления

Производители представляют на выбор оборудование с тремя вариантами панелей управления.

Существуют:

• сенсорные панели – устройство невероятно комфортно в использовании. Достаточно легко коснуться пальцем намеченной области, и прибор приступит к выполнению задачи. О том, что работа началась, сигнализирует светодиод;
• панели с управлением слайдерного типа – для того, чтобы включить вытяжку и отрегулировать уровень мощности, нужно передвинуть ползунок;
• панели, оснащенные кнопками – каждая кнопка отвечает за ту или иную задачу.

Дополнительные функции

Функционал вытяжки может быть расширен. Дополнительные возможности облегчают управление оборудованием, делают его более комфортным для пользователя. Разумеется, расширение «арсенала» возможностей не может не сказаться на конечной цене устройства.

Можно выделить несколько типов добавочных функций:

1. Отвечающие за удобное использование прибора – пульт дистанционного управления, многоступенчатые регуляторы мощности, сенсорная панель, дисплей, отображающий режим работы. Все эти возможности делают управление вытяжкой простым и приятным.
2. Дополнительные «бонусы» не задействованные в деле удаления воздуха – встроенный телевизор, интегрированная книга рецептов, компьютер, доступ к интернету. Встроенный таймер позволит не думать о необходимости самостоятельно выключать вытяжку через определенное время. Компания Faber Imago предоставляет даже возможность приглядывать за детьми, которые находятся в другой комнате, с помощью видеотелефонии.
3. Детали для автоматизации работы устройства – наличие датчиков, определяющих наличие дыма и запахов, функция программирования – для выставления отсрочки отключения или автоматического прекращения работы после интенсивного удаления испарений и запахов.
4. Освещение столешницы и плиты за счет встроенных галогеновых или светодиодных ламп. Доступ к управлению подсветкой дает возможность использовать ее как декоративную составляющую интерьера.
5. Режим непрерывной работы по заданной программе – позволяет постоянно поддерживать комфортный микроклимат в помещении.

Советы по эксплуатации

Для рециркуляционных вытяжек нужно покупать сменный угольный фильтр раз в полгода

В процессе пользования вытяжкой важно следить за ее чистотой и исправным техническим состоянием. Согласно инструкции по эксплуатации, необходимо:

• протирать вытяжной прибор от пыли и жирового налета в конце каждого рабочего дня;
• следить за состоянием отводящих воздуховодов и проверять на герметичность имеющиеся сочленения;
• с определенной периодичностью (не реже 2-х раз в год) заменять установленные в устройстве фильтрующие элементы.

Если на корпусе прибора скопилось значительное количество загрязнений, для их удаления придется воспользоваться мягкой губкой или тряпочкой с нанесенным на них моющим средством. Не нужно обильно поливать их водой, а также использовать химические препараты, содержащие опасные для корпуса абразивные частички. При нарушении этого правила можно оцарапать его и испортить внешний вид устройства.

Во время чистки рекомендуется полностью обесточить линию питания бытового воздухоочистителя. Для этого можно просто вынуть вилку из розетки или отключить защитный автомат, ответственный за работу этого ответвления электросети. Саму розетку следует регулярно проверять на перегрев корпуса и подводящих проводов. При обнаружении значительного нагрева следует обратиться в электрику с просьбой принять соответствующие меры.

Виды кухонных вытяжек

По принципу действия существующие вытяжки делятся на два типа — прямоточные (проточные) и рециркуляционные. Есть также комбинированные модели, поддерживающие оба режима. В прямоточных устройствах воздух принудительно затягивается внутрь, проходит через жировой фильтр и выталкивается через воздуховод в вентиляционное отверстие. Жировой фильтр предохраняет электромеханическую часть устройства, а также воздуховод от чрезмерного загрязнения, задерживая частички жира и сопутствующих веществ.

Рециркуляционные модели также затягивают воздух внутрь, где он пропускается через фильтры и снова, уже очищенный, выпускается в кухню. Кроме жирового, они дополнительно оснащены и угольным фильтром, который обеспечивает доочистку воздуха и устраняет запахи.

Помимо этого, вытяжки могут различаться по другим параметрам. По способу установки различают следующие устройства:

• настенные прикрепляют к стене;
• подвесные крепят к полкам или элементам кухонного гарнитура;
• встраиваемые, соответственно, встраивают в кухонную мебель, они могут быть выдвижными.

Кроме того, по местоположению данное оборудование делят на следующие категории:

• угловые модели — устанавливаются в углу помещения;
• островного типа — монтируются над газовой или электроплитой, расположенной в «острове», в центре большого помещения;
• все прочие, которые вешают на стену, встраивают в мебель и т.д.

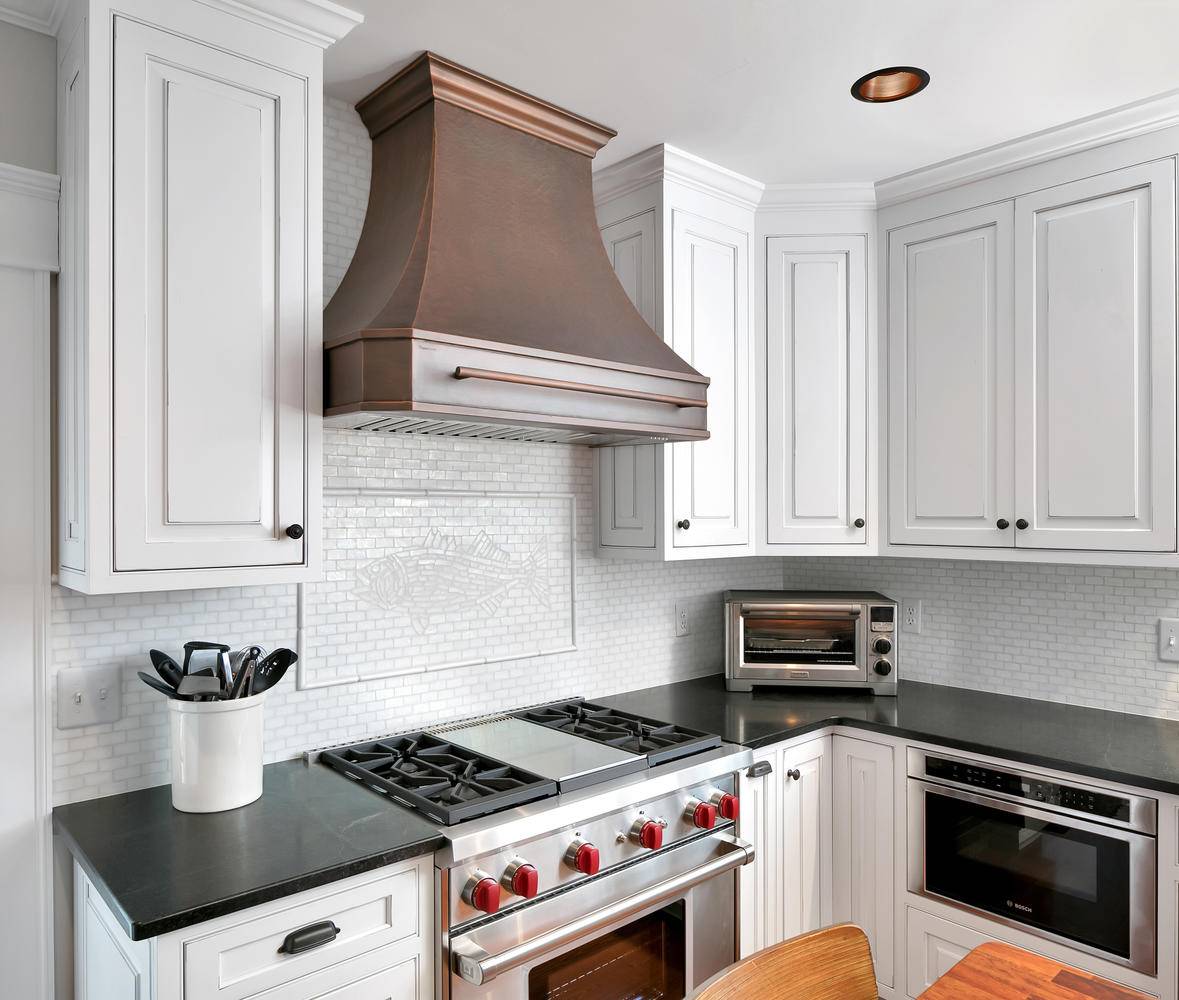

Помимо этого, существуют купольные (они же каминные) вытяжки. По сути, это настенные модели, но с характерным куполообразным корпусом. Есть и наклонные модели, у которых горловина наклонена относительно варочной поверхности — считается, что такая конструкция более эффективна.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

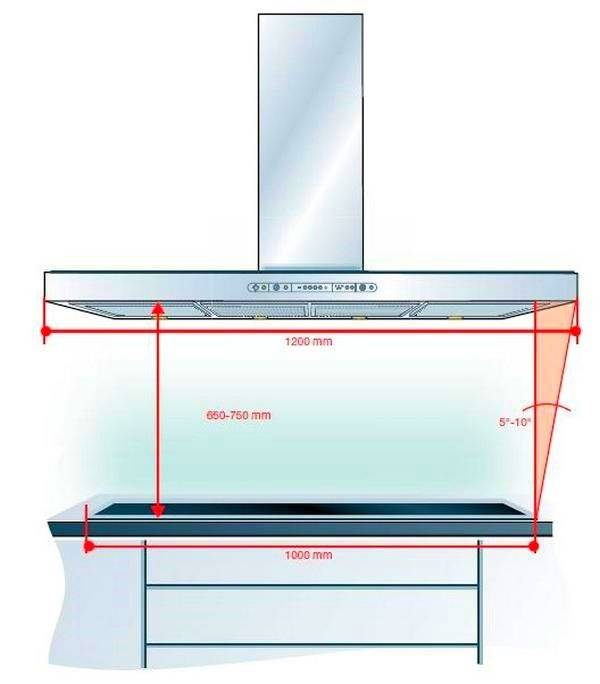

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

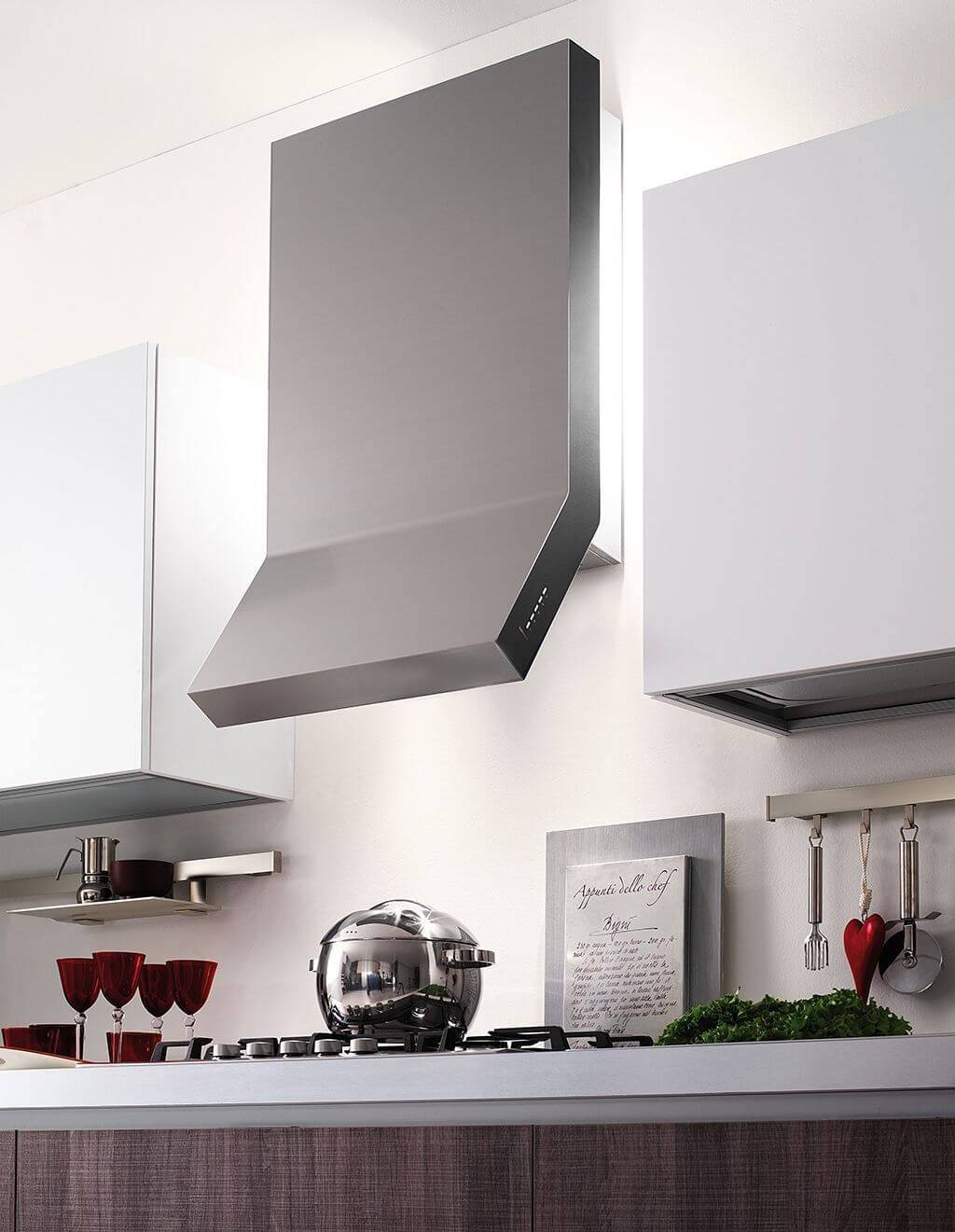

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Как сказывается влияние высоты

Расстояние от газовой плиты до вытяжки может оказывать существенное влияние на удобство готовки, долговечность вытяжной системы и её эффективность, даже на пожарную безопасность. Так, слишком большая высота установки вытяжки на кухне значительно снижает эффективность её работы — пар, испарения от готовящихся блюд по большей части развеиваются по помещению из-за удалённости горловины вытяжной системы. Если расположение оборудования слишком низкое, то это может мешать удобству готовки, что особенно актуально для человека высокого роста. Кроме того, такое размещение над газовой плитой может быть небезопасно — из-за перегрева иногда начинают тлеть, а то и загораться жировые и прочие скопившиеся отложения.

Решая вопрос, на каком расстоянии до газовой или электрической плиты вешать вытяжную систему, необходимо учитывать рекомендации, что изложены в инструкциях, планировку кухни, размерность и тип варочной поверхности. Всё это позволит выбрать оптимальный вариант установки системы, в том числе и высоту её расположения.

Установка вытяжных систем

Установка может различаться в зависимости от типа систем

Установить кухонную вытяжку своими руками довольно просто при соблюдении инструкции и порядка работы. Часто производитель выпускает кухонные вытяжки, совмещающие в себе два режима работы — циркулярный и проточный.

Монтаж циркулярной вытяжки

Использование циркулярного режима в кухонных помещениях с газовой варочной поверхностью является не слишком удачным решением. Автономная циркулярная вытяжка над газовой плитой не сможет обеспечить необходимый комфорт в кухонном помещении, ее угольные фильтры, в отличие от электроплит, будут быстрее забиваться продуктами горения газа, что приведет к дополнительным экономическим затратам.

Установка циркулярной кухонной вытяжки обычно не вызывает больших проблем: она может крепиться непосредственно к прямой стене или в углу, встраиваться в мебель, опускаться над варочной поверхностью по трубе или на тросах. Последовательность работ при ее установке на стене выглядит следующим образом:

Предварительно определяется место подключения, если розетка рядом не слишком подходит или она расположена далеко, точка переносится. При этом может понадобиться штробление стен и установка новой розетки с проводкой для подключения.
В стене на нужной высоте отмечаются точки крепления, задающие расположение вытяжки, с помощью перфоратора высверливают отверстия и вбиваются дюбеля

Важно контролировать правильность установки при помощи строительного уровня — рабочая поверхность вытяжки должна располагаться строго горизонтально над плитой.
Вытяжка прикручивается к стене винтами через установочные отверстия, если мешает газовая труба, она относится от стены и крепится на длинные шпильки с гайками. Также между стеной и вытяжкой можно поставить брусок соответствующей толщины и прикрепить вытяжку к нему или стене на дюбеля длинными шурупами сквозь брус.

Установка проточной вытяжки

Решая, как повесить вытяжку над плитой, следует знать, что проточная потребует монтажа системы воздуховодов для подключения ее к вентиляционному отверстию общедомовой шахты, или наружного вывода для воздуха в стене, окне или потолке.

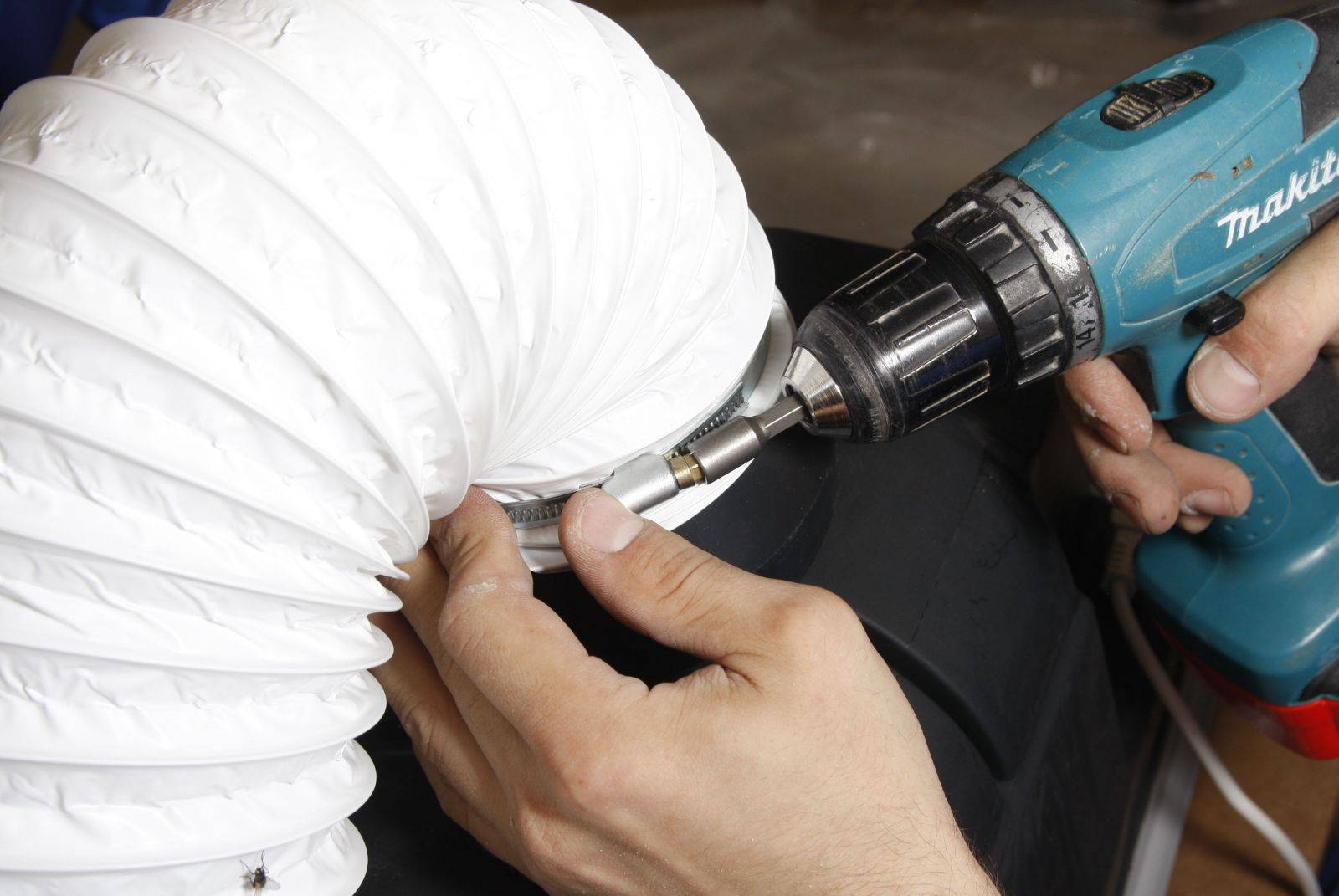

Монтаж воздуховодов с установкой вытяжки несложно сделать своими руками, если следовать определенному порядку работы.

Необходимые инструменты и материалы

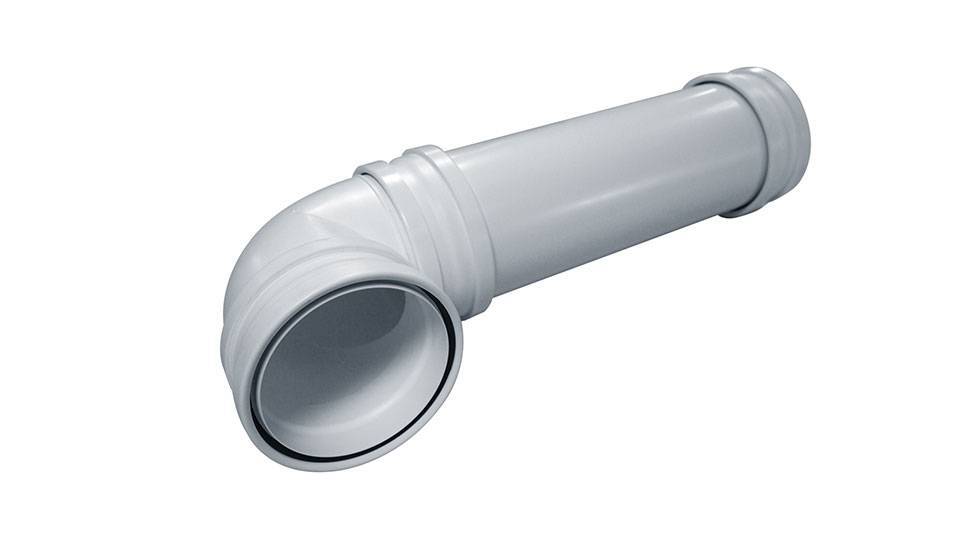

Выбор воздуховодов. Для монтажа проточных систем в быту наиболее часто используются два вида воздуховодов: алюминиевые гофрированные или пластиковые квадратного или круглого сечения.

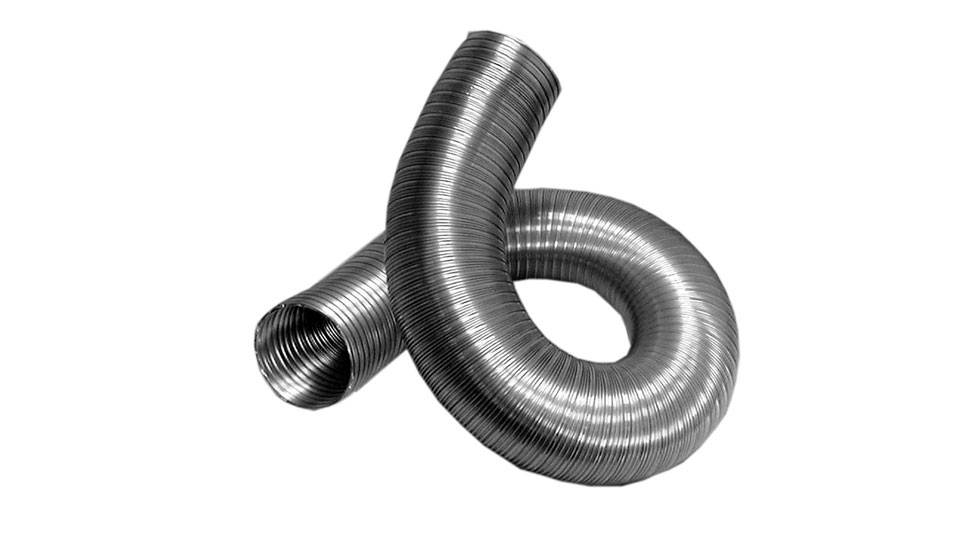

Пример алюминиевой гофрированной трубы

Как определить оптимальное расстояние от плиты до вытяжки

При обустройстве кухонного пространства особое внимание необходимо уделить расстоянию от плиты до вытяжки
Состояние чистоты воздуха, без примеси копоти и лишних запахов напрямую зависит от работы вытяжки

Именно поэтому так важно правильно ее выбрать и определить верное расстояние от варочной поверхности до самого устройства. Грамотно выбранная высота оказывает влияние не только на общую эффективность работы вентиляции, но и еще обеспечивает безопасность системы в целом. Грамотно выбранная высота оказывает влияние не только на общую эффективность работы вентиляции, но и еще обеспечивает безопасность системы в целом

Грамотно выбранная высота оказывает влияние не только на общую эффективность работы вентиляции, но и еще обеспечивает безопасность системы в целом.

Правила установки вентиляционного оборудования

Оптимальная работа прибора зависит от следующих факторов и правил установки:

• Размер вентиляционного устройства должен соответствовать размерам варочной плиты. Тогда весь горячий загрязненный воздушный поток будет полностью всасываться вытяжкой и выводиться на улицу или же очищаться через фильтр и обратно подаваться на кухню. Стандартные размеры прибора составляют от 60 до 90 см.
• Грамотно установленная вытяжка над плитой. Расстояние от прибора до плиты не должно противоречить нормам пожарной безопасности и зависит от типа плиты. Необходимое расстояние от плиты до вытяжки всегда указывается в техпаспорте прибора.
• Подключение прибора к сети.
• Установка воздуховыводящих труб, если того требует конструкция вытяжного зонта.

Монтаж вентиляционного оборудования лучше доверить профессионалам. Но тем, кто уверен в своих силах, не составит труда собственноручно повесить прибор.

Установить вытяжку с циркуляционным типом работы не составит труда. Для начала нужно отмерить ее высоту и отметить контрольными точками. Затем следует просверлить в стене отверстия для элементов крепежа. Далее устройство монтируется к стене или к навесным шкафам с помощью саморезов и специальных крючков, идущих в комплекте.

Вытяжки другого типа очистки воздуха устанавливаются таким же образом, что и циркуляционные. Только здесь уже нужно присоединить воздуховодную трубу к корпусу зонта. Труба может быть пластиковая или из фольги.

По окончании монтажа оборудования необходимо провести контрольную проверку его работы (преимущественно для второго типа моделей). Если вытяжка не функционирует или работает слишком шумно, стоит еще раз проверить все места соединений прибора с вентиляционными трубами, их целостность.

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Расстояние между варочной поверхностью и вытяжкой

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

 Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Как правильно установить вытяжку над газовой плитой

1.1

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

• расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
• минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Минимальное расстояние от вытяжки до газовых конфорок

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Как правильно выбрать вытяжку для кухни

1.2

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

• от 35 до 45 см при работе с электрической плитой;
• от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

• площадь кухни;
• планировочные особенности помещения;
• ориентировочная площадь варочной поверхности;
• производительность и тип вытяжки;
• рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

 Кондиционер для кухни

Видео по установке агрегата наклонного типа

Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Факторы, влияющие на расстояние между плитой и вытяжкой

Отдельно следует еще раз остановиться на факторах, которые влияют на отдаление монтажа вытяжного устройства от плиты. Высота зависит от того, какими будут:

• размер кухни;
• особенности ее планировки;
• варочная поверхность (тип и размеры);
• мощность и вид вытяжного устройства;
• рост того, кто больше других будет готовить на этой плите.

При этом важно также соблюдение всех норм установки вентиляционного сооружения, указанных в техпаспорте к нему. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений

Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений.
