Правила размещения коллектора
В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее.
В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.
При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.
Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.
О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.
Для чего нужен?
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Видео: применение коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.
Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.
Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Для чего нужна система коллекторной разводки?
Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.
В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.
В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.
Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:
- есть возможность провести водопроводную трубу в квартире к каждой точке;
- гарантия независимой работы всей сантехники независимо друг от друга.
Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.
- надежное соединение в системе;
- четкая работа;
- стабильное давление;
- обеспечение удобного использования бытовых приборов подключенных к водопроводу;
- есть возможность для установки на трубу с горячей водой;
- исключение температурных перепадов;
- можно устанавливать разводку водопровода скрытым способом;
- не требуется полное отключение системы для ремонта на отдельных точках.
К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.
Плюсы коллекторной отопительной системы
Основные преимущества, которые дает гребенка для отопления, – это простота эксплуатации и управления системой.
Дополнительные плюсы следующие:
- Благодаря установке коллектора каждым составляющим элементом отопительного контура можно управлять централизованно и независимо. Можно ставить разную температуру в любой комнате, отключать отдельные отопительные приборы или целые группы.
- Каждая линия, проложенная от коллектора, подает теплоноситель в одну батарею или группу приборов, поэтому можно делать разводку из труб небольшого сечения. Трубопроводы чаще укладывают в стяжку пола, стараясь сократить до минимума расстояние между отопительным прибором и гребенкой.
- При необходимости коллекторная схема позволяет объединять несколько контуров с разными параметрами теплоносителя. В этом случае устанавливают гидрострелку, являющуюся разновидностью коллектора и представляющую собой трубу большого сечения. Она обеспечивает связь между подачей и обраткой, регулирует потоки теплоносителя.
Важно! Гидрострелку обычно используют в системах с радиаторным отоплением и теплыми полами. Среди недостатков стоит назвать следующее:
Среди недостатков стоит назвать следующее:
- больший расход тепловой энергии, чем при последовательном подключении;
- при использовании лучевой разводки присутствует перерасход материалов, а сама сеть будет портить интерьер;
- скрытая прокладка трубопроводов имеет много недостатков;
- большое гидравлическое сопротивление при использовании труб малого сечения вынуждает устанавливать циркуляционные насосы;
- при создании нескольких контуров надо монтировать столько же циркуляционных насосов, что повышает затраты на организацию системы;
- из-за обязательного применения насосного оборудования отопительная система является энергозависимой, поэтому не подходит для населенных пунктов с перебоями в подаче электроэнергии.
Принцип работы коллектора
Распределительная гребенка системы отопления предназначена для перенаправления потоков теплоносителя, поступающих из главной магистрали, по отдельным контурам. Это же устройство возвращает охлажденную жидкость в котел.
При использовании коллектора для системы отопления отдельно подключенные к нему контуры работают независимо, имеют разные параметры. По сути, это распределительный узел, являющийся промежуточным звеном.
Его главные элементы:
- Обратный распределитель отводит охлажденный теплоноситель в нагревательное оборудование.
- Подающая гребенка распределяет тепловой носитель по контурам.
Оба устройства формируют коллекторную группу. У каждого элемента есть несколько выпусков для подключения обособленных контуров. Они в свою очередь идут к отопительным агрегатам. На каждый отвод устанавливают регулировочный кран или запорную арматуру. Благодаря им можно регулировать давление в контуре и при необходимости отключать отельные ветки с целью проведения ремонта.
Для удобства управления отопительной системой на корпус гребенки устанавливают дополнительное оборудование:
Рекомендуем к прочтению:Перепускной клапан в отопительной системе и виды байпасов
- тепловые счетчики;
- расходомеры;
- водосливные клапаны;
- воздухоотводчик.
Коллекторная система работает по такому принципу:
- Нагретый в котле теплоноситель поступает в коллекторный распределитель.
- Вследствие большого сечения устройства скорость тока теплоносителя уменьшается, за счет чего происходит распределение потоков по всем отводам.
- Через патрубки с меньшим диаметром жидкость из коллекторного узла идет в отдельные контуры к радиаторам или теплым полам. Поэтому каждый прибор получает теплоноситель с одинаковой температурой.
- При достижении отопительного прибора вода отдает тепловую энергию и идет по другой трубе в противоположном направлении к гребенке.
- При попадании в обратный распределитель поток дальше следует в нагревательное оборудование.
Как самому соорудить коллектор?
Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.
Этап планирования
Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.
- Число контуров, по которым будет проходить нагретая вода.
- Количество и технические характеристики входящего в схему нагревательного оборудования.
- Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.
Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.
Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему
Определяем конструкцию блока
Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.
- Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
- Циркуляционный насос следует подключать с торца конструкции.
- Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
- Подающие контуры отопительной системы подключают снизу или сверху.
Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.
На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры
Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.
Последовательность работ
Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:
- В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
- Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
- Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
- Теперь коллектор можно покрасить и хорошенько посушить.
- Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.
После этого устройство готово к эксплуатации
От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом
Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:
Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.
Правила монтажа гребенки
Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.
Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.
Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.

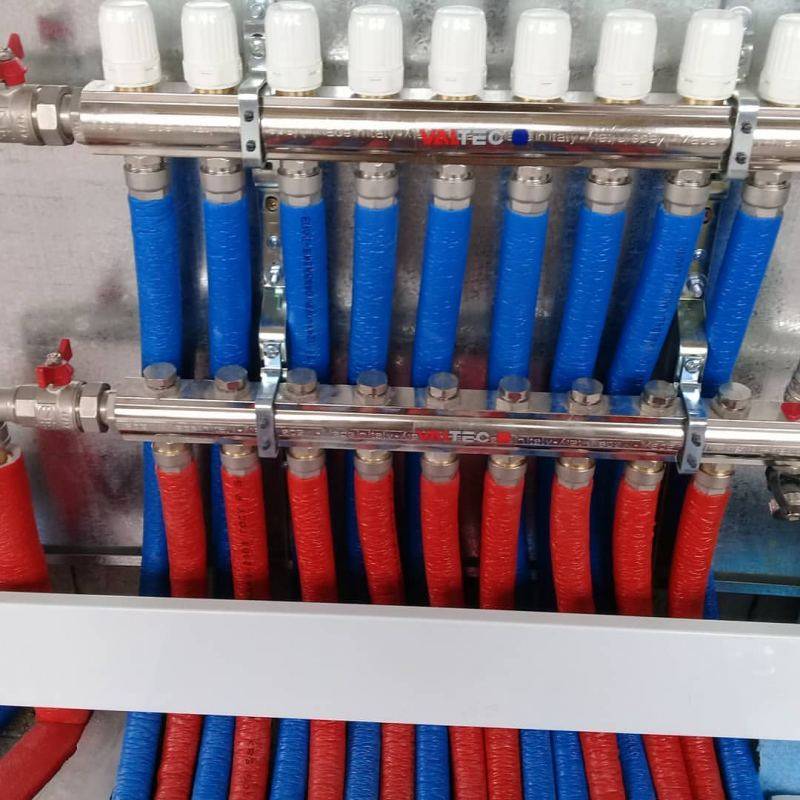

Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен
Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.
Как самому соорудить коллектор?
Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.
Этап планирования
Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.
- Число контуров, по которым будет проходить нагретая вода.
- Количество и технические характеристики входящего в схему нагревательного оборудования.
- Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.
Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.
Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему
Определяем конструкцию блока
Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.
- Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
- Циркуляционный насос следует подключать с торца конструкции.
- Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
- Подающие контуры отопительной системы подключают снизу или сверху.
Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.
На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры
Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.
Последовательность работ
Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:
- В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
- Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
- Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
- Теперь коллектор можно покрасить и хорошенько посушить.
- Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.
После этого устройство готово к эксплуатации
От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом
Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:
Принцип работы распределительного коллектора
В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.
В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.
Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.
Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше
Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной, как размерами, так и принципом работы. В отопительной системе их может быть несколько. Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.
Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня. Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.
Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе (+)
Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную. Локальные гребенки используют и в теплых полах, и для подключения радиаторов.
Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет
Чтобы добиться высокоэффективного функционирования отопительной системы в пределах всего дома в целом, рекомендуется встраивать в нее и центральный распределительный коллектор, и необходимое число локальных гребенок. В совокупности они дадут желаемый результат.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.
Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Нюансы монтажа
Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.
Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.
Установка в систему отопления
При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.
Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.
Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.
Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.
При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.
На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.
Система «теплый пол»
Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.
Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.
Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.
Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.
Недостатки гребенок.
К недостаткам гребенок можно отнести: 1. Окно остаётся зафиксированным, но не закрытым. Если помещение находится на нижних этажах, то оно становится доступным для злоумышленника. 2. Для маленьких детей это не оконный замок, а скорее, что-то интересное, которое надо потрогать и преодолеть. 3. Даже если створка находится в откидном положении, воздушный поток распространяется не только вертикально, но и горизонтально и находится рядом с окном не всегда приятно и полезно. 4. Окно открыто, а значит, все его шумозащитные свойства пропадают. 5. Даже при самом маленьком из возможных открываний створка открывается/откидывается по трём сторонам периметра и общая площадь щели получается достаточно большой, поэтому, при отрицательных температурах помещение быстро выхолаживается. Зимой, ночью, вряд ли вы сможете использовать гребенку, будет очень холодно.
Клапаны приточной вентиляции.
Однако необходимость доступа свежего воздух в помещение остаётся и при отрицательных температурах. Обеспечить этот доступ помогают оконные вентиляционные клапаны. О приточной вентиляции подробно рассказано на странице вентиляция окон, о видах клапанов на странице клапаны приточной вентиляции. Если с помощью оконных клапанов вы собираетесь решить проблемы: запотевания окон, духоты помещения, «плачущих» окон, образования плесени на оконных откосах, то вполне достаточно клапана средней производительности. Проблему же явного недостатка свежего воздуха, т.е. «чтобы дышать» при закрытых окнах, можно решить с помощью установки клапанов с большей производительностью или нескольких клапанов средней производительности.
Как выбрать гребенку
Модель определяется при проектировании. Количество выводов распределительного коллектора должно совпадать с количеством контуров. Длина маршрутов и давление в коммунальной сети позволяют не применять насос для принудительной подачи жидкости. Обогрев автономным котлом в частном доме, где прокладывается более 100 метров труб, требует дополнительной тяги в системе. Значительные перепады давления возможны при монтаже теплого пола. Оптимально подойдет в этом случае гребенка отопления, которая сбалансирует эксплуатационные характеристики.
Важным показателем представляются заявленные производителем технические параметры:
- давление;
- температура.
Полипропиленовые изделия не рекомендуется монтировать в систему, если пиковые значения превышают указанные данные в документах. Критической температурой для полимерных конструкций является 70 °C при давлении, не превышающем 6 бар. Распределительная гребенка из нержавейки легко выдерживает 100 °C при 10 барах.
При необходимости приобретают изделия с дополнительными функциями, помогающими регулировать, контролировать температуру и другие показатели. Небольшие расходы на доплату более сложной модели позволят иметь эффективный инструмент для определения, где можно сэкономить на отоплении, что в итоге окупает расходы. Если гребенка отопления имеет термодатчики, то легко вычислить в каких помещениях происходит интенсивный теплообмен, а где вода мало отдает энергии. Правильная регулировка не даст вхолостую подавать избыток жидкости туда, где она не нужна.
