Выполнение работ
Для разбора старой канализации нужно:
- определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
- с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
- если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
- После демонтажа работы прекращаются до полного остывания соединительных частей.
Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:
- нарезать трубы на нужные длины;
- края зачистить наждачной бумагой, обезжирить;
- в необходимых местах нанести клей;
- соединить;
- оставить до полного высыхания – 1 час.
Второй способ:
- нарезать трубы, зачистить их;
- нагреть паяльное устройство до 260 градусов;
- зафиксировать соединитель и трубу на паяльнике;
- соединить в разогретых местах;
- проверить швы.
Ошибки при монтаже канализации
Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:
- Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
- Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
- Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
- При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
- Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
- Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
- Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
- Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
- Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.
Вариант прокладки внутренней канализации
При монтаже индивидуальной канализации одним из важнейших условий является точное удержание стандартных уклонов — это обеспечивает корректную и продолжительную безаварийную работу всей системы. Зная правильный угол наклона канализационных труб, несложно самостоятельно спроектировать расположение внутридомовых сантехнических приборов, наружных очистных сооружений в виде септиков.
Информация
Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые
Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.
Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 40 | 0,033 /0,25 |
| 50 | 0,03/0,25 |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

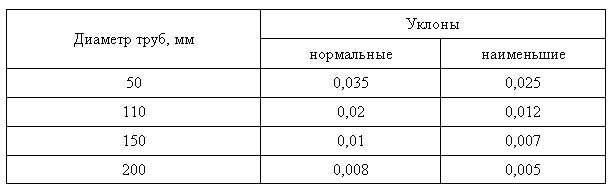

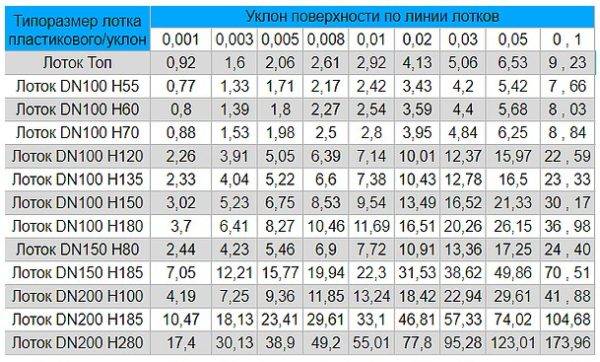

Для определения уклона можно воспользоваться таблицей:
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Задание уклона при монтаже канализационной трубы
Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.
Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.
При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

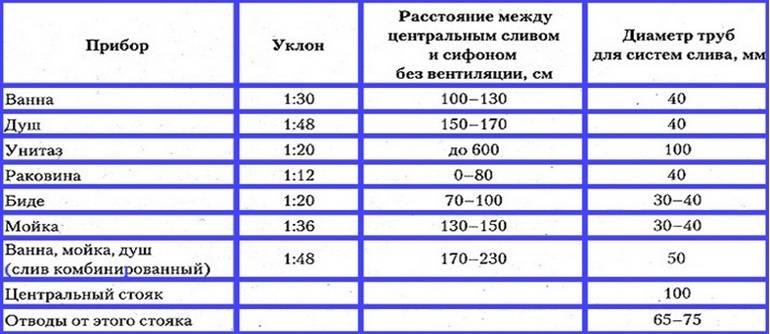

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.
Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:
- прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
- уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
- минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
- гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.
Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

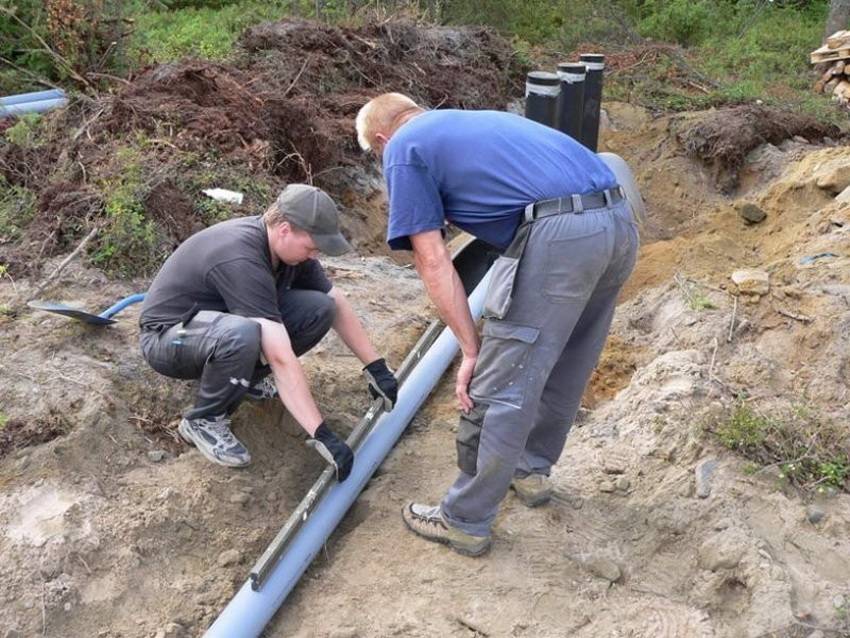

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.
Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы
Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.
Мне нравитсяНе нравится
Наружные канализационные сети
Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:
где:
- V – скорость протока слива, м/сек;
- Н – степень наполнения трубопровода;
- d – размер трубы;
- K – коэффициент наклона сточной трубы.
Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.
Наклон наружной канализации обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.
Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».
Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.
Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.
Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:
- Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
- Пузырьковые.
- Магнитные.
- Лазерные.
Правила пользования этими приборами изложены в инструкциях по применению.
В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.
При монтаже сливной трубы в частном доме следует избегать таких ошибок:
- Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
- Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
- При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.
Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.
При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.
Расчет наклона
Угол наклона трубы устанавливается с целью обеспечения скорости движения воды и других отходов. Этот параметр в идеальных условиях должен составлять порядка 70 сантиметров в секунду. Такую скорость принято называть самоочищающейся, то есть она обеспечивает наименьшую вероятность засорения канализации.

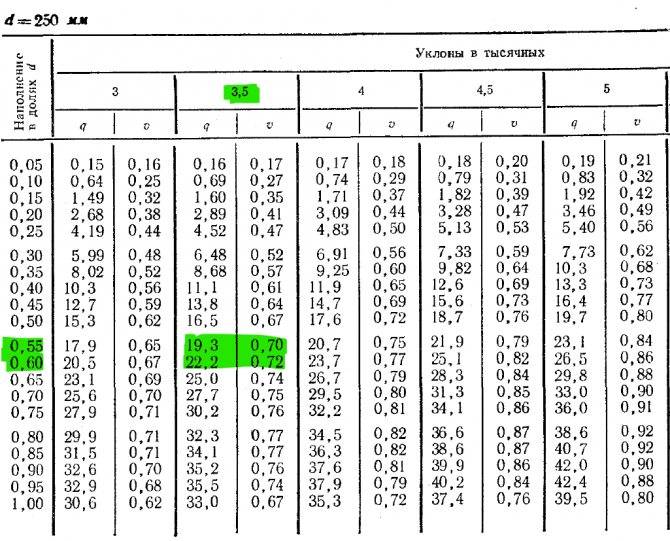

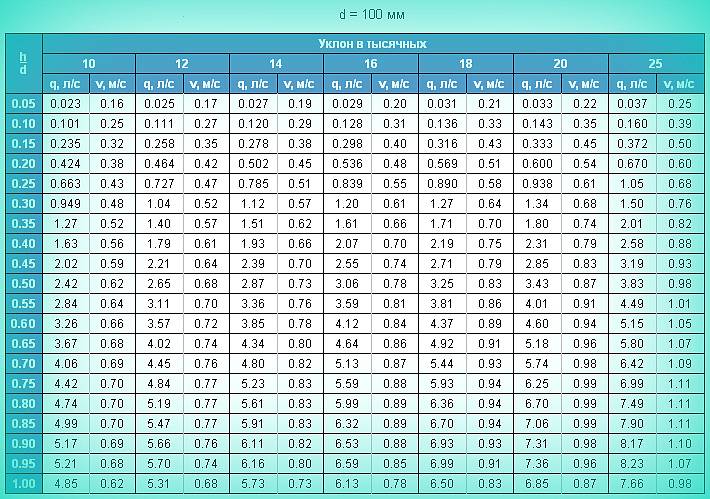

В настоящее время для определения минимально необходимого угла наклона можно применить одну из многих современных методик. Однако проводить расчеты не имеет смысла, потому что оптимальное значение давно известно
Здесь важно просто руководствоваться диаметром используемых труб:
- Значение угла наклона будет составлять 3 сантиметра на каждый метр системы при использовании труб с диаметром 40-50 миллиметров;
- Значение угла наклона будет составлять 2 сантиметра на каждый метр системы при использовании труб с диаметром 85-100 миллиметров.
таблица (уклон на 1 метр трубы) Стоит отметить, большинство мастеров придерживаются мнения о том, что с большим наклоном канализация будет лучше функционировать. И такая точка зрения ошибочна.
Максимальное значение угла должно составлять не больше 15 сантиметров на каждый метр магистрали. Подвох заключается в том, что стоки, проходящие по трубам, не являются однородной массой. Если угол будет больше обозначенного значения, то в системе происходит расслоение стоков, и твердые субстанции будут оставаться на стенках.
В качестве примера исключения можно привести лишь те участки, имеющие протяжность не более 1,5 метра, и примыкающие непосредственно к сантехнике. Здесь параметр угла может быть любым
Оформление акта испытаний систем внутренней канализации и водостоков
После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.
Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

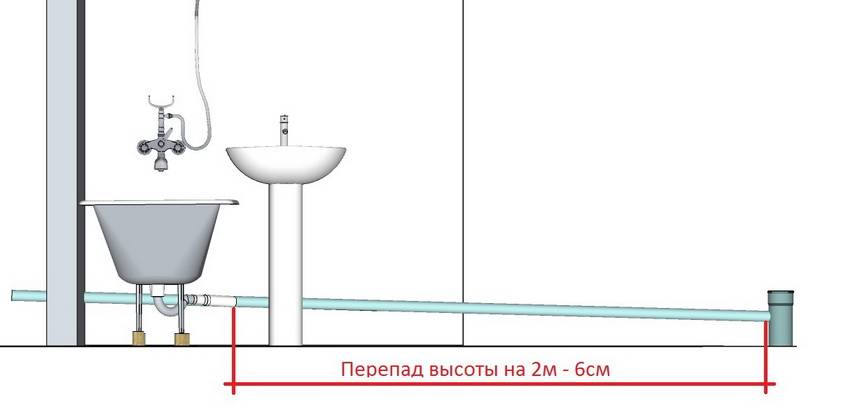

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров
Данные, которые заносятся в документ:
- название системы, которая будет проверяться;
- название объекта строительства;
- наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
- информация из проектной документации (номера чертежей);
- перечень открытых прибором на время испытаний и продолжительность проверки;
- данные о наличии или отсутствии дефектов;
- подписи проверяющей комиссии.
Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов
В любом случае важно придерживаться нормативных требований и соблюдать технологию
Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.
Устройство канализационной сети: правила и нормы
Монтаж бытовой и любой другой канализации достаточно чётко разъясняется СНиП. Более того, имеющиеся в документах разъяснения являются нормами и правилами, которые профессиональные строители соблюдают неукоснительно.
Бытовое строительство своими руками, конечно, сложно приравнять к профессиональной деятельности. Но этот момент не снимает с домашнего мастера монтажных обязательств. Поэтому каждому строителю рекомендуется знать, как ведётся расчёт канализации.
Сооружение канализационных коммуникаций в жилых домах сопряжено с необходимостью расчёта. Главная цель расчётов канализации – соблюдение допустимых норм уклона трубопроводов и соответствие условиям среды эксплуатации. Игнорирование расчётов оборачивается серьёзными проблемами
Казалось бы, для чего вдаваться во все тонкости расчётов? Неужели что-нибудь кардинально изменится в системе канализации, если сделать уклон труб чуть меньше или чуть больше существующих параметров СНиП?
Так вот, практика эксплуатации коммуникаций показывает: даже небольшие отклонения значений уклона от установленных норм способны нарушить нормальную работу системы канализации.
К примеру, владелец частного дома делает канализацию своими руками и не владеет методикой расчёта. Он берёт и закладывает уклон трубопроводов «на глазок». В итоге получает значение уклона бытовой канализации меньше нормативных цифр.
Если в процессе устройства канализации в доме или на промышленных объектах не соблюдать нормы уклона труб, нарушается принцип самоочистки канализационных сетей. Это приводит к периодическому образованию заторов, приходится часто выполнять незапланированные чистки коммуникаций
Скорость движения хозяйственно-фекальной среды снижается, образуются сначала незначительные заторы, следом массивные, трудно пробиваемые. Наконец, линия забивается окончательно, на повестку дня выходит задача глобальной чистки. И такая работа системы, при недостаточном уклоне труб, обещает завидное постоянство заторов и неприятных запахов.
Другой момент: непрофессиональный мастер монтирует канализацию под уклоном, превышающим нормативные цифры. Завышенный наклон трубопроводов канализации способствует увеличению скорости жидкой среды, но при этом образуется так называемый «эффект сепарации».
Жидкость, текущая выше скорости самоочищения, отделяется от твердотельной массы, которая остаётся на стенках труб. Со временем остаточные массы наращиваются, и получается тот же результат – затор, запахи, чистка.
Фото из Уклон горизонтально ориентированных канализационных линий необходим для осуществления самопроизвольного стока в сторону принимающего оборудования и разгрузки Трубы с уклоном укладываются при сооружении внутренних веток канализационной системы и наружных линий, выводящих стоки к пунктам очистки, накопления или разгрузки Для домашних мастеров, не желающих тратить время на расчеты, строительными нормативами предусмотрены допускаемые уклоны, приведены нормальные и наименьшие значения Канализационные линии, собранные из труб Ø 110 мм, устраивают с нормальным и наименьшим уклоном, который должен быть 0,02/0,012. Для труб Ø 50 мм те же значения 0,035/0,025 Нормативное и наименьшее значение уклона труб Ø 150 мм по строительным справочникам составляет 0,01/0,007. Те же значения для труб Ø 200 мм 0,008/0,005 Уклона наружных канализационных веток должен быть не менее 0,02, то есть не меньше 2 см на погонный метр системы Укладку дрен — перфорированных труб, впитывающих грунтовую воду на обводненных участках, кладут с меньшим уклоном, от 0,001 до 0,003, чтобы система успевала собирать достаточный для отвода объем воды Уклон отвода канализационной линии должен составлять 135º. При необходимости сразу после вывода системы из дома устраивают гидрозатвор из труб того же диаметра, что и трубопровод Уклон отводящих линий канализацииУстройство наружных канализационных ветокСооружение линий трубами разного диаметраПример прокладки канализации с уклономНаклон канализационных труб большого диаметраУклон наружного трубопровода канализацииУкладка труб дренажной и ливневой канализацииУклон отвода канализационной ветки
Правильно установленные значения уклона – залог долгой и надёжной работы системы.
