Выбор сечения проводника по мощности и длине
От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.
В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

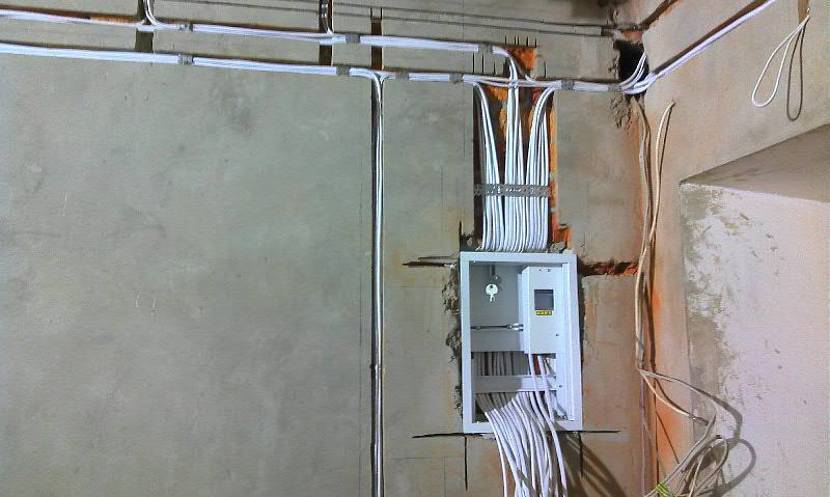

Кабель, проложенный закрытым способомИсточник kadetbrand.ru
Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:
- Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
- Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
- Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.
Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.
Еще о том, как рассчитать сечение кабеля в видео:
Расчёт сечения по формулам
Алгоритм выбора следующий:

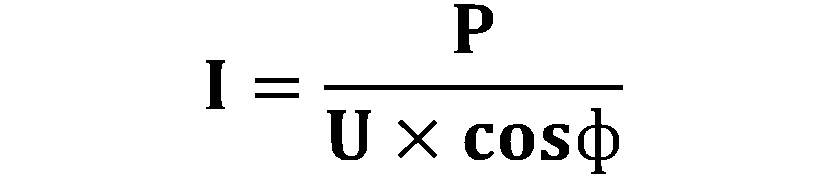

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:
Источник infopedia.su
Где:
P – мощность;
U – напряжение;
cosф – коэффициент.
Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.
- В таблице ПУЭ находится сечение по току.

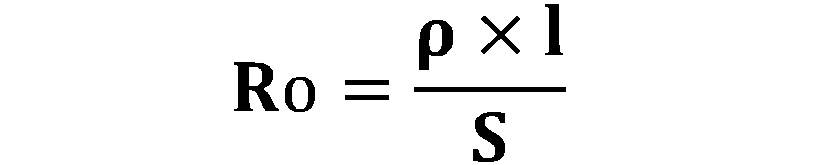

- Рассчитывается сопротивление проводки:
Источник textarchive.ru
Где:
ρ – сопротивление;
l – длина;
S – поперечная площадь сечения.
При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:
Источник textarchive.ru
Падение напряжения соответствует соотношению:
Источник moypatent.ru
В процентном отношении падение напряжения выглядит следующим образом:
Источник tex.stackovernet.com
Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.
Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.
Наглядно расчет сечения кабеля по формулам в видео:
P=IU
Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).
В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.
Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.
Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.
Таблица 2.
Макс. мощность, | Макс. ток нагрузки, | Сечение | Ток автомата, |
1 | 4.5 | 1 | 4-6 |
2 | 9.1 | 1.5 | 10 |
3 | 13.6 | 2.5 | 16 |
4 | 18.2 | 2.5 | 20 |
5 | 22.7 | 4 | 25 |
6 | 27.3 | 4 | 32 |
7 | 31.8 | 4 | 32 |
8 | 36.4 | 6 | 40 |
9 | 40.9 | 6 | 50 |
10 | 45.5 | 10 | 50 |
11 | 50.0 | 10 | 50 |
12 | 54.5 | 16 | 63 |
13 | 59.1 | 16 | 63 |
14 | 63.6 | 16 | 80 |
15 | 68.2 | 25 | 80 |
16 | 72.7 | 25 | 80 |
17 | 77.3 | 25 | 80 |
Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.
По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.
В данной таблице все данные приведены для следующего случая.
- Одна фаза, напряжение 220 В
- Температура окружающей среды +300С
- Прокладка в воздухе либо коробе (находится в закрытом пространстве)
- Провод трехжильный, в общей изоляции (провод)
- Используется наиболее распространенная система TN-S с отдельным проводом заземления
- В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.
Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов
Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному
В сомнительных и спорных моментах, таких как:
большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.
Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:
Правило выбора площади сечения провода для максимального тока.
Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:
Необходимая площадь сечения провода равна максимальному току, деленному на 10.
Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.
Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).
Это же правило и для поиска максимального тока через медный провод, если известна его площадь:
Максимальный ток равен площади сечения, умножить на 10.
Выбор сечения кабеля по мощности
Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.
Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки – однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.
Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.
Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.
| Электроприбор | Вероятная мощность, Вт |
|---|---|
| Стиральная машина | 4000 |
| Микроволновка | 1500-2000 |
| Телевизор | 100-400 |
| Экран | Э |
| Холодильник | 150-2000 |
| Чайник электрический | 1000-3000 |
| Обогреватель | 1000-2500 |
| Плита электрическая | 1100-6000 |
| Компьютер (тут всякое возможно) | 400-800 |
| Фен для волос | 450-2000 |
| Кондиционер | 1000-3000 |
| Дрель | 400-800 |
| Шлифовальная машина | 650-2200 |
| Перфоратор | 600-1400 |
Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…
Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.
За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке – к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.
Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.
Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.
Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие – открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе – это на 220В, либо четыре одножильных в трубе – на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.
Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.
Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.
Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт – 4мм2 для меди. А если решили алюминий, то 6,1кВт – тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.
Что необходимо знать для правильного выбора провода?
При покупке провода или кабеля стремятся достичь оптимального соотношения цена – надежность. Что в это входит? Рассмотрим несколько составляющих:
- материал металла;
- количество проволок в жиле;
- защитные оболочки;
- соотношение цен проводов разного сечения;
- минимальный диаметр проводника.
В основном используют кабеля с медными или алюминиевыми жилами. Алюминий дешевле, но имеет большее сопротивление по сравнению с медью. С другой стороны, он легче и имеет защитную пленку из оксида алюминия.
Поскольку электроны в основном движутся во внешнем слое проводника, то многопроволочные жилы способны пропускать больший ток, чем однопроволочные. Увеличение сечения провода в два раза увеличит его пропускную способность менее чем в два раза. Поэтому для экономии металла берут два и более провода меньшего сечения вместо одного с большим сечением.
Используемые формулы выбора сечения кабеля позволяют подобрать нужный кабель, но они не учитывают автоматические выключатели, стоящие на защите сети. Поэтому необходимо также ориентироваться на используемые в квартире автоматы, а точнее, на их ток отсечки. Если выбранный провод не выдержит такой нагрузки, его нужно заменить проводом с большим сечением.
Что влияет на нагрев проводов

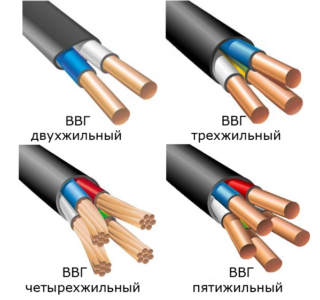

Количество жил и их тип у кабеля ВВГ
В процессе использования бытовой техники очень часто греется проводка. Перегревание происходит по причине нескольких факторов:
- Неправильный выбор площади сечения проводников. Чем толще жилы имеет кабель, тем больший ток он передает без перегрева. Узнать нужные параметры можно по маркировке изделия или после замеров штангенциркулем.
- Несоответствие материалов изготовления. Медный провод качественнее передает напряжение, отличается небольшим сопротивлением. Жилы из алюминия при высоком сопротивлении сильнее греются.
- Количество жил. Одножильный проводник с толстым стержнем отличается высокой силой токопередачи. Многожильные модификации – гибкие, но имеют меньшую предельную силу передачи тока.
- Специфика монтажа. При плотной укладке в трубе кабели нагреваются сильнее, чем при открытой проводке.
- Особенности изоляции. Недорогие материалы с некачественной изоляцией неустойчивы к деформациям и температурным воздействиям.
Зачем нужно рассчитывать сечение кабеля
Возможно кто-то возразит: зачем делать расчеты? Ведь подобрать электропровод можно, оценив потребление электроэнергии примерно.
Необходимо делать расчет сечения кабеля по мощности, потому что:
- Если использовать проводники меньшего сечения, они перегреются. Изоляция начнёт плавиться и произойдёт возгорание. Пожар ― это трагедия.
- При использовании проводников с большим диаметром, пожароопасная ситуация исключена. Но их стоимость больше и они неудобны в эксплуатации. Затраты окажутся неоправданными.
Поэтому лучше сделать необходимые расчёты. Для этого нужны элементарные знания. Поговорим о типах проводов.
Как выбрать сечение проводника
Чтобы правильно выбрать сечение проводника, стоит учитывать длину коммуникаций, способ их обустройства, особенности автоматов.
По типу проводки
По расположению проводка бывает скрытой и открытой. В квартирах чаще устанавливается второй вариант с прокладкой медного кабеля в штробу. Для выбора его сечения ориентируются на данные таблицы.
| Мощность, Вт | Сила тока, А | Медный проводник | |
| Площадь сечения, мм2 | Диаметр, мм | ||
| 100 | 0,43 | 0,09 | 0,33 |
| 200 | 0,87 | 0,17 | 0,47 |
| 300 | 1,3 | 0,26 | 0,58 |
| 400 | 1,74 | 0,35 | 0,67 |
| 500 | 2,17 | 0,43 | 0,74 |
| 750 | 3,26 | 0,65 | 0,91 |
| 1000 | 4,35 | 0,87 | 1,05 |
| 1500 | 6,52 | 1,3 | 1,29 |
| 2000 | 8,7 | 1,74 | 1,49 |
| 2500 | 10,87 | 2,17 | 1,66 |
| 3000 | 13,04 | 2,61 | 1,82 |
| 3500 | 15,22 | 3,04 | 1,97 |
| 4000 | 17,39 | 3,48 | 2,1 |
| 4500 | 19,57 | 3,91 | 2,23 |
Расчеты через Интернет
Программа расчета сечения кабеля
Чтобы не тратить время на подсчеты вручную, вычислить параметры сечения кабеля можно онлайн. В поля калькулятора понадобится ввести:
- тип тока – переменный или постоянный;
- материал проводников – медь или алюминий;
- мощность нагрузки – сумма мощностей всех приборов, подкинутых на 1 провод;
- номинальное напряжение сети;
- для переменного тока – систему подачи электроэнергии, однофазную или трехфазную систему, коэффициент мощности 1 для квартиры;
- технологию укладки кабеля – открытая или скрытая;
- количество проводов нагрузки – 2, 3,4 с раздельной изоляцией или 2-3 в общей; для системы постоянного тока считают все провода, для переменного с одной фазой – ноль и фазу, для переменного с тремя фазами – только фазу;
- длину кабеля в метрах;
- процент допустимого падения напряжения.
Полученное значение – ориентировочное, его понадобится согласовывать с профессионалами и требованиями нормативов.
Без калькуляторов и таблиц
Для точности выбора сечения стоит комплексно использовать теоретические и фактические расчеты. Покупателю необходимо:
- посмотреть на вкладыше кабеля данные про сечение;
- вымерять при помощи штангенциркуля или микрометра диаметр жилы;
- рассчитать площадь сечения, используя формулу S = ( z · π · d 2)/4 (3), где S – площадь сечения; z – количество жил (для одножильного провода z = 1); d – диаметр.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Как рассчитать сечение по току?
Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.
Допустимая и рабочая плотность тока
Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.
Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:
- 6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
- 10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.
Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.
Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника. Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:
Следовательно:
Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:
- кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
- он же бесконечно долго сможет передавать ток в 15А.
Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.
Изучение схемы расчета
Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.
- Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
- Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
- Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
- Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
- Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².
Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию
Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | – | – | – |
| 185 | 510 | – | – | – | – | – |
| 240 | 605 | – | – | – | – | – |
| 300 | 695 | – | – | – | – | – |
| 400 | 830 | – | – | – | – | – |
Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция
Практические рекомендации
В зависимости от способа размещения проводка бывает открытого и закрытого типа. В квартирах всегда используют закрытую. В стенах и потолках проделывают специальные выемки/углубления, по которым и размещают проводниковые элементы. Планировка создается заранее, так как при наращивании проводки или монтаже придётся устранять отделку стен. Чаще всего монтаж выполняют медными плоскими проводами.
Если прокладка открытого типа, провода тянут вдоль поверхности. При этом используют гибкие круглые проводники. Их легко установить в кабель-каналы и пропустить через специальную гофрированную трубку.
При подключении мощных приборов рекомендуют применять отдельные кабели с автоматами включения. Так легче подобрать провода и соблюсти правила безопасности. При этом такой вариант считается практичным. В случае аварийной ситуации не придётся обесточивать всё жилое помещение.
Также специалисты советуют выбирать кабель по большему значению. Он без проблем сможет выдержать постоянные нагрузки, что позволит избежать перегрева и воспламенения проводки. Выбор проводниковой продукции с запасом – это ещё одна возможность подключить к линии дополнительный электроприбор.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
