Расчет ливневой канализации: разбор важных особенностей проектирования

Что учитывается при расчете?

Для каждой частной строительной площадки (эксплуатируемого участка территории) на повестке дня разработка индивидуальной схемы канализации.

Однако за основу всегда берутся типовые решения для типовых проектов строительства временного водоотвода. Типичные решения по умолчанию – это обратиться к техническим расчетам до начала строительства системы.

Расчеты производятся с учетом СНиП и с учетом следующих факторов, характерных для конкретной местности и объекта:

• годовая норма осадков;
• свойства почвы;
• площадь объекта;
• масса сбрасываемой воды;
• необходимая площадь дренажа.

Помимо информации о массе удаляемых осадков, остальную информацию можно получить, связавшись с местной метеорологической службой. А условное количество удаленных продуктов атмосферных осадков рассчитывается по формуле, в которой в качестве расчетных данных принимаются площадь водосбора и параметр интенсивности этих осадков.

Галерея изображенийФотографии из Канализацию строят, если участок перед домом планируется замостить покрытием, не пропускающим воду. К ним относятся асфальт, тротуарная плитка, керамогранит. Канализационная система особенно необходима в районах с большим количеством осадков в межсезонье. Информация об осадках доступна в местной метеорологической службе. Для установки ливневой системы требуются участки с преобладанием глинистых почв в геологическом разрезе, которые плохо проницаемы и не позволяют воде в своей толще и в нижележащих слоях ослаблять фундамент на все

Математическая форма формулы:

M = (LA * 20) * S * k,

В нем соответственно:

• M – масса слитой воды;
• А – интенсивность осадков за 20 минут;
• S – площадь водоотвода (для кровли также + 30% от общей поверхности стен здания);
• k – коэффициент поглощения влаги материалом объекта.

Кровельные покрытия часто используются в качестве материалов для объекта (k = 1); бетонные и асфальтовые конструкции (k = 0,9); грунт (k = 0,75); щебень, гравий (k = 0,45).

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

• • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
  • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
  • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

Точечные системы, в состав которых входят дождеприемники, устанавливаемые под желобами внутренних и наружных водостоков. Каждое принимающее атмосферную воду устройство соединяется с общей магистралью. Согласно техническим условиям дождеприемники оборудуются специальными решетками и пескоуловителями, предотвращающими проникновение внутрь системы взвешенных частичек почвы, растительных остатков, мусора.

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

Линейный тип ливневки, являющийся сетью каналов, проложенных под землей или в незначительно заглубленных траншеях. Собирающие и перемещающие воду лотки, проложенные открытым способом, также оборудуются пескоуловителями и оснащаются решетками. Только решетки устанавливаются вдоль всей линии. В отличие от точечной схемы линейная канализация собирает воду не только с кровельных водостоков, но и с дорожек, с площадок, покрытых бетоном, вымощенных тротуарным кирпичом. Этот тип канализации «охватывает» и обрабатывает больше объектов.

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

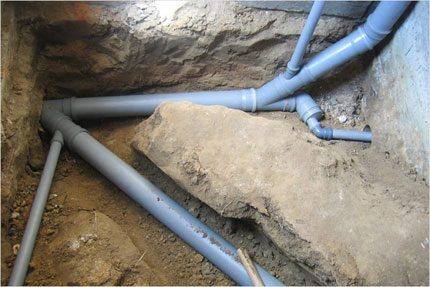

В любой квартире или доме все канализационные трубы по виду их расположения или назначению можно разбить на 3 основных вида

1. Вертикальные

2. Горизонтальные.

3. Переходные.

Кроме труб в систему канализации входят сифоны и непосредственно сантехприборы.

Рисунок 1. Простейшая схема канализации двухэтажного дома.

К вертикальным трубопроводам относятся стояки, проходящие через все этажи.

На рисунке 1 стояк от второго до первого этажа показан зеленым цветом, стояк от первого этажа до точки поворота в подвале показан темно-зеленым цветом, так как объем воды, проходящий через этот стояк может быть в 2 раза больше. Труба, ведущая от стояка на крышу, показана серым цветом. Дело в том, что по этой трубе сточные воды не текут, а предназначена она для вентиляции канализации и для снижения перепадов давления при смыве большого количества воды. А снижение перепадов давления необходимо для того, чтобы из сифонов сантехприборов не вымывалась вода, выражаясь научным языком — не срывались гидрозатворы.

В подвале или в подполье стояки подсоединяются к выпуску

к одному выпуску может подсоединяться несколько стояков. На рисунке 1 выпуск — горизонтальная труба — показан синим цветом. Выпуск идет в придомовой канализационный колодец, оттуда труба идет в колодец внутридворовой канализации и далее, пока сточные воды не доберутся до очистных сооружений, но это уже не наша тема, хотя принцип расчета канализационных труб вплоть до очистных сооружений такой же как и для внутридомовой канализации.

Особенности проектирования системы

Отвод атмосферных осадков с кровли здания осуществляется через систему сбора дождевой воды. Это внешние линии трубопроводов-стояков, размещаемых под конечными точками приёмных желобов. В свою очередь, приёмные желоба монтируются по периметру площади кровли под нижней кромкой покрытия.

Сбор дождевой (талой) воды с площади кровли осуществляется, прежде всего, желобами. Эти элементы конструкции монтируются вдоль нижней кромки покрытия кровли и в самой нижней точке уклона примыкают к стояку. Далее по трубе вода направляется к дождевому приёмнику

На плоских кровлях сток идёт непосредственно в трубные стояки. При такой схеме сливные трубопроводы обычно монтируют вертикально внутри зданий, а их верхние раструбы выводятся на кровлю и составляют одно целое с кровельным ковром. На плоских крышах частных домов допустимо наличие одной водосточной воронки.

Если в доме применяют внутренние стояки с открытым выпуском, их конструкция должна предусматривать возможность отвода талой воды в зимнее время в систему бытовой канализации. Линия отвода обязательно делается с гидрозатвором. Исходя из расчётных данных по расходной массе воды, выбирается диаметр труб для сооружения стояка ливневой канализации.

Таблица подбора труб под стояк:

Диаметр труб, мм	85	100	150	200
Масса дождевых вод, л/с	10	20	50	80

Предпочтительный материал труб внутренних водостоков – пластик, асбоцемент, чугун. Жестяные и пластиковые трубы обычно применяются для устройства внешней системы ливневой канализации.

При монтаже горизонтальных магистральных линий требуется выдерживать нормативный уклон (не менее 0,005 м и не более 0,15 м  на 1 м длины линии).

Проектами ливневой канализации для частного домостроения обычно предусматривается использование пластиковых труб под монтаж линейных магистралей. Это на самый надёжный вариант, но самый экономичный. Однако частые повреждения отдельных участков сводят на нет всю экономию

На случаи технического обслуживания необходимо предусмотреть установку ревизий и прочисток. На стояках ливневой канализации ревизии монтируют в границах нижнего этажа здания.

Для того чтобы рассчитать пропускную способность лотков линейной ливневки, нужно учесть площадь обрабатываемого объекта, величину уклона в сторону каналов и коэффициент водопоглощения, принятый для покрытия территории. Кроме этих данных потребуется еще вычислить гидравлическое сечение лотка.

Пример расчета ливневой канализации ↑

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:

• диаметр 50 мм, уклон 0,03;
• диаметр 63 мм, уклон 0,02;
• диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

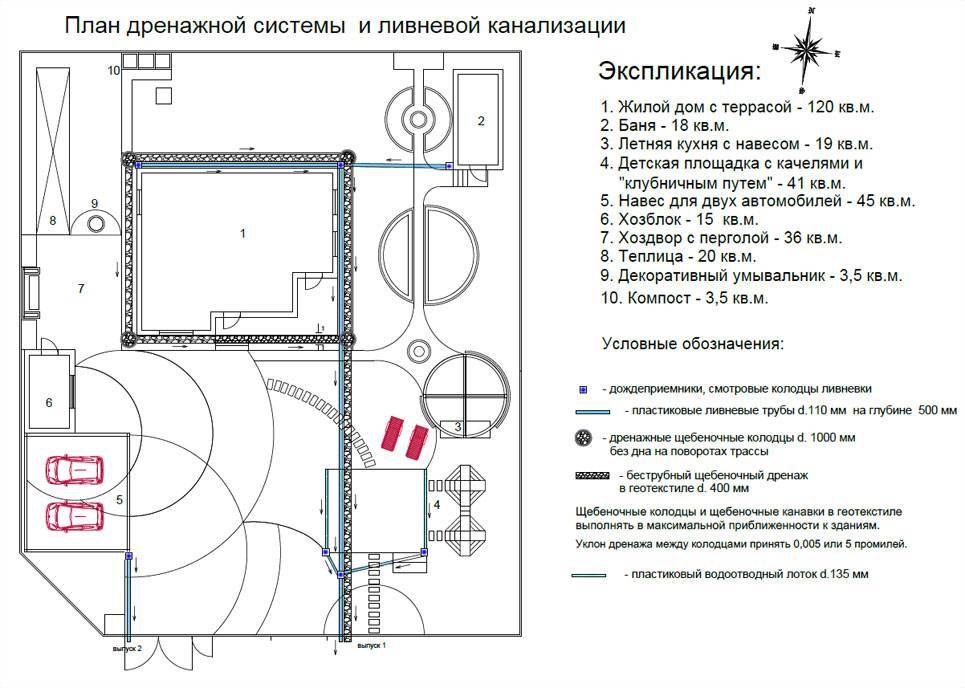

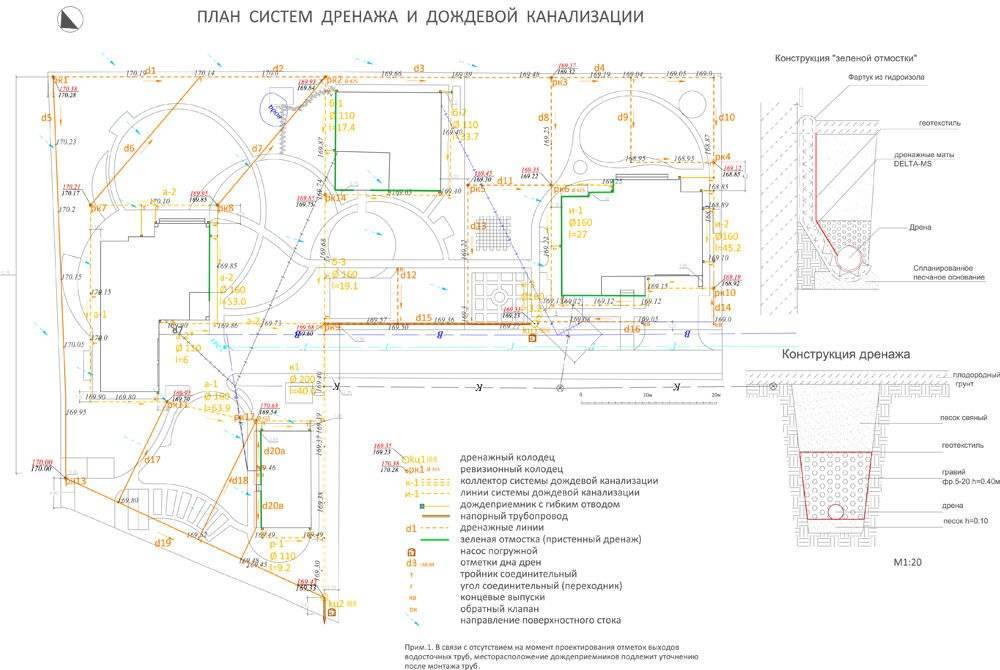

Типовая схема ливневки частного дома

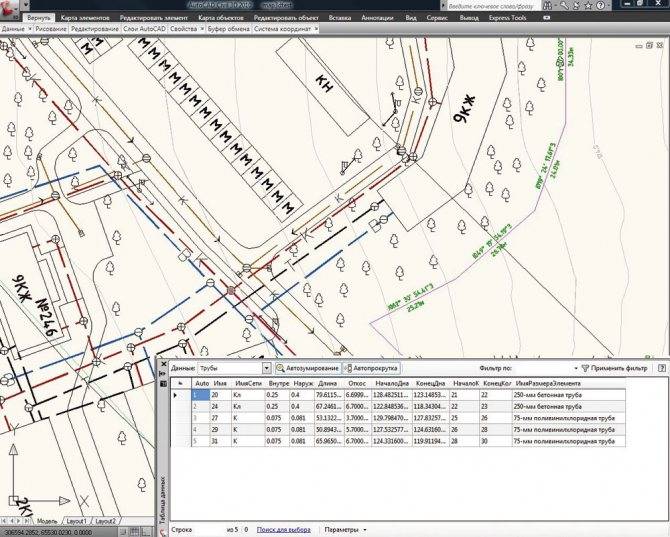

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Гидравлический расчёт систем водоотведения

Данная методика базируется на СНиП 2.04.03-85

Поверхностный сток образуется дождевыми и талыми водами, а также водой от поливки и мойки улиц. При этом осадки дождевых и талых вод в городах дают сток при слое более 2 мм ввиду наличия значительных по площади водонепроницаемых покрытий (покрытий дворов, проезжей части улиц, крыши домов).

Гидравлический расчет водоотводной системы должен производиться для каждого участка и площади индивидуально, такие расчеты лучше всего доверить специалистам проектирующим системы водоотведения и канализаций. Системы поверхностного водоотвода Gidrolica предназначены для сбора и отведения вод с поверхности дорожных покрытий, а также от фундаментов зданий и сооружений. Специалисты нашей компании могут дать Вам рекомендации по подбору систем водоотведения Gidrolica.

Рассмотрим один из упрощенных вариантов расчета. Для того чтобы правильно выбрать водоотводной лоток, необходимо рассчитать количество осадков, выпавших на расчетной площади. Рассчитывается расход воды Q л/с c площади по формуле:

Q = q20 × F × ϕ

где: q20

– интенсивность осадков (л/сек) на Га (Га = 10 000 м2);F – расчетная площадь стока в м2;ϕ – коэффициент, водопоглащения поверхности покрытия;

Пример:

Необходимо подобрать водоотводной лоток Gidrolica Тип покрытия (ϕ ): асфальт – 0,95 (см. таблицу коэффициент поверхности стока). Интенсивность осадков (q20 ) – регион Москва – 80 (л/сек) на Га (см. таблицу интенсивность осадков).

• Площадь – F = 20×30/10000 = 0,06 (Га)
• Класс нагрузки согласно EN1433 – C250

Краснодар 100 Нижний Новгород 90 Самара 70 Саратов 70 Волгоград 60 Ростов на Дону 90 Санкт-Петербург 60 Казань 80	1 Асфатобетонные покрытия 0,95 Цементобетонные покрытия 0,85 Щебёночные покрытия 0,25 — 0,6 Гравийные покрытия 0,15 — 0,3 Травяная область в зависимости от почвы 0,05 — 0,35
Подставив имеющиеся данные в формулу, получаем количество осадков в данном регионе, которое необходимо собрать. Q = 80 × 0,06 × 0,95 = 4,56 (л/сек)
По полученному показателю Q (пропускная способность) подбираем водоотводной лоток по каталогу, согласно классу нагрузки. В нашем случае подходят лотки DN 100, кл. С250 (см. общие характеристики лотка)

Общие характеристики лотков

№ по каталогу	Класс нагрузки	Наименование	Гидравлическое сечение, мм	Длина, L	Ширина, C	Высота, H	Вес, кг	Проходное сечение, см2	Пропускная способность, л/сек
Уклон 0,5%
801	A, B, C	Лоток водоотводной ЛВ-10.14,5.12 — пластиковый	DN 100	1000	145	120	1,4	93,3	5,12
406	A, B, C	Лоток водоотводной ЛВ-10.16.18,2 — бетонный	DN 100	1000	160	182	36	136	5,2
903	A, B, C	Лоток водоотводной ЛВ-10.14.13 — полимербетонный	DN 100	1000	140	125	14	92,1	5,01
700	A, B, C	Лоток водоотводной ЛВ-10.14.13 — полимерпесчаный	DN 100	1000	140	130	12,8	102	5,69

Для эффективного выпуска воды в канализационные сети необходимо учитывать пропускную способность труб (см. пропускную способность труб при различных уклонах, л/сек).

Тип основания под трубы необходимо принимать в зависимости от несущей способности грунтов и нагрузок (см. СНиП 2.04.03-85)

Пропускная способность труб при различных уклонах, л/сек

Диаметр трубы, мм	Уклон
0,05	0,1	0,15	0,2	0,3	0,5	1
110	4,37	6,19	7,58	8,75	10,71	13,83	19,56
160	9,72	13,8	16,84	19,44	23,81	30,74	43,5
200	16,92	24,0	29,39	33,94	41,57	53,66	75,9

Как рассчитывается ливневая канализация и составляется проект согласно СНиП

Расчет ливневой канализации производится согласно СНиПа 2.04.03-85, регламентирующего возведение наружных сетей и сооружений канализации. Когда ливневая канализация сооружается своими руками, то для составления проекта, в принципе, достаточно рассчитать всего лишь четыре основных показателя, используя калькулятор:

Объема отводимой воды, чтобы просчитать требуемую производительность системы.

1. Диаметра труб.
2. Уклона.
3. Глубины залегания труб в грунте.

Объем стока просчитывается по формуле

Q = q20×F×Ψ, в которой:

Q – высчитываемый объем; q20 – коэффициент, относящийся к интенсивности выпадения осадков. Измеряют интенсивность осадков в литрах в секундах, приходящихся на один гектар площади. Значение коэффициента для определенной местности можно получить либо, обратившись в местную метеослужбу или природоохранительную архитектурную службу, либо определить по графической схеме из СНиП; F – обозначенная в гектарах площадь, с которой будет осуществляться водоотведение. Имея дело со скатной крышей, площадь определяют, прибегая к использованию горизонтальной проекции; Ψ –величина поправочного коэффициента, учитывающего способность определенного вида покрытия к впитыванию влаги.

Его принимают:

• для кровли здания за 1,0;
• для асфальтированного покрытия – 0,95;
• бетонированного – 0,85;
• утрамбованного щебня — 0,4;
• открытого грунта, задерненного грунта, газонов – 0,35.

Диаметр труб для ливневой канализации подбирается в зависимости от объемов стоков, которые будут перемещаться по ней

Проведение расчета обязательно для каждого участка с дождеприемником, чтобы определиться с минимальным диаметром трубы для водоотведения. Если на участок водопровода приходится несколько дождеприемников, то объем стока суммируется. Определяя необходимый диаметр для трубы коллектора, считают объем стока со всей обустраиваемой территории.

Уклон на погонный метр принимают в мм для труб диаметром:

• 50 мм – до 30;
• 110 мм – 20;
• 150 мм – до 10;
• 200 мм – 7.

Прокладывать желательно так, чтобы наибольшим уклон оказался при врезке в дождеприемник, чтобы ускорить прохождение стока. Перед пескоуловителями желательно понизить скорость стока, чтобы взвешенные частицы, поэтому уклон можно уменьшать.

Глубина ливневой канализации определяется, опираясь на местный опыт возведения объектов канализационной сети. По общему правилу, от поверхности грунта до трубы должно быть не менее 700 мм. При меньшем расстоянии обязательным является обеспечение защиты от повреждений, вызываемых внешними механическими нагрузками, и теплоизоляции.

Следует предусматривать наличие смотровых колодцев там, где:

• изменяется диаметр, направление или уровень прокладки трубопровода;
• присоединяется труба;
• расстояние на прямом участке между ними достигает 35 м (при диаметре труб в 150 мм). При больших значениях диаметра расстояние увеличивается до 50 м (диаметр — от 200 мм) и 75 м (диаметр от 500 мм).

Глубина и размер колодца также имеют значение и рассчитываются эти параметры в зависимости от диаметра труб, которые сводятся внутрь коллектора

Для колодцев глубиной свыше трех метров предусматривается минимальный диаметр в 1500 мм, диаметр в 700 мм допустим для колодцев глубиной до 1200 мм при трубах диаметром до 150 мм.

Общие принципы обустройства “ливневки”

Владельцам частных домов вполне по силам собственноручно сооружать коммуникации для сбора и отвода дождевых (талых) вод. После выполнения всех расчётов и приобретения требуемых материалов, приступают к действиям по обустройству ливневой канализации.

Первым делом копают на придомовой территории траншеи для водоотводных линий, согласно намеченному плану. Подводят траншеи к точкам расположения сливных стояков (водосточных труб). Под планировку системы частного хозяйства достаточно глубины траншей 300-500 мм.

Выполняя раскопку траншей, учитывают уклон будущих трубопроводов (или лотков) в сторону центрального водосборника-накопителя. Днище готовых траншей уплотняют путём трамбовки и засыпают слоем речного песка (высотой не менее 200 мм)

На площадках под водосточными трубами копают приямки под дождеприёмники и устанавливают их. Эти элементы системы представляют собой ёмкости прямоугольной формы небольшого объёма (5-10 литров).

Для устройства смотровых и поворотных колодцев рекомендуется использовать готовые промышленные пластиковые ёмкости или делать литые из полимербетона. Первый вариант дороже, но проще в установке и обслуживании.

Выпускаемые промышленностью дождеприемники, как правило, дополняются корзинами-сборщиками крупного мусора. Природный мусор неизбежно попадает в ливневую канализацию с потоками дождевой воды.

Одна из многочисленных существующих конструкций дождеприёмников. Материал изготовления – пластик. Оптимальный выбор в рамках проектов частной недвижимости. Такие ёмкости, как правило, дополняются корзинами-фильтрами для задержки крупного мусора

Исходя из выбранной технологии сооружения ливневой канализации (открытая или закрытая), в траншеях укладывают лотки или монтируют линию из полимерных труб.

Если делается простая лотковая система слива с выводом на близлежащий газон, желательно предусмотреть риски возможного размыва почвы на участках слива. Элементы закрытого монтажа в местах стыков обязательно герметизируют.

Собранные таким образом коммуникации должны подключаться к общему резервуару-накопителю или коллектору централизованной сети.

Также следует позаботиться о сооружении фильтров-уловителей песка непосредственно перед входом в общий накопитель. И не забыть установить смотровые колодцы. Их монтаж необходим на участках магистралей длиной более 10 метров, а также в местах схемы, где образуются повороты водоотводной линии.

Общие принципы устройства «дождевой воды”

Владельцы частных домов вполне способны построить своими руками коммуникации для сбора и отвода (талой) дождевой воды. Выполнив все расчеты и закупив необходимые материалы, приступают к обустройству канализационной сети.

Первым делом по намеченному плану рытье траншей для дренажных линий на придомовой территории. К местам расположения сливных стояков (сливных труб) подводят траншеи. Глубина копания 300-500 мм достаточна для разводки частной сельскохозяйственной системы.

При рытье траншей необходимо учитывать уклон будущих трубопроводов (лотков) в сторону центрального накопительного резервуара. Дно готовых траншей утрамбовывается трамбовкой и засыпается слоем речного песка (высотой не менее 200 мм)

На участках под канализационными трубами выкапываются и устанавливаются ямы под водозаборы дождевой воды. Эти элементы системы представляют собой прямоугольные емкости небольшого объема (5-10 литров).

Для устройства смотровых и поворотных люков рекомендуется использовать готовые промышленные пластиковые контейнеры или производить отливки из полимербетона. Первый вариант дороже, но проще в установке и обслуживании.

Имеющиеся в продаже водоприемники дождевой воды обычно дополняются большими коллекторами сточных вод. Природный мусор неизбежно попадает в канализацию с дождевыми потоками.

Одно из множества существующих сооружений водозаборов дождевой воды. Материал изготовления: пластик. Лучший выбор для проектов частной недвижимости. Такие емкости, как правило, дополняются фильтрующими корзинами для задержания крупного мусора

В зависимости от выбранной технологии строительства канализации (открытой или закрытой) в траншеях укладывают лотки или прокладывают линейку полимерных труб.

Если строится простая лотковая дренажная система с выходом на соседнем газоне, рекомендуется предусмотреть риски возможной эрозии почвы на дренажных участках. Замкнутые на стыках элементы установки необходимо герметизировать.

Собранные таким образом сообщения должны быть подключены к общему хранилищу или централизованному сетевому коллектору.

Также стоит позаботиться о строительстве песочных фильтров прямо перед входом на общий склад. И не забудьте установить смотровые колодцы. Их установка необходима на участках автомобильных дорог протяженностью более 10 метров, а также в точках контура, где образуются изгибы дренажной линии.

В каких случаях нужен ремонт?

Водостоки требуют ремонта по многим причинам

Основными считаются: 1.на металлической поверхности появилась ржавчина.

2.наличие трещин на пластиковом водостоке, потому что перепады температуры.

3.на ветру элементы издают дребезжание.

4.наличие проточек на стыках труб с желобами.

5.малая скорость протекания воды по ливневому трубопроводу, либо жидкость вытекает из желобов.

Ремонт в профилактических целях

Профилактику всей системы ливневки следует проводить два раза за сезон использования. Перед началом сезона прогревают ливневый трубопровод с помощью пара, чтобы устранить ледяные пробки. По окончании сезона трубопровод следует промыть водой сильной струей, удалить из пескоуловителя накопившийся ил.

Данные мероприятия должны проводиться специалистами, которые имеют парогенераторы в наличии, чтобы прогревать трубы, либо гидронасадки, чтобы промывать лотки, либо специальные насосы, чтобы выкачивать песчаный осадок.

Что учитывают при расчёте?

Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной схемы ливневой канализации является обычным делом.

Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.

Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:

• норма осадков за год;
• свойства грунта;
• площадь объекта;
• масса отводимых вод;
• требуемая площадь стока.

Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.

Галерея изображений

Фото из

Ливневую канализацию сооружают, если планируется мощение площадки перед домом покрытием, плохо пропускающим воду. К их числу относится асфальт, тротуарная плитка, керамогранит

Особенно нужна ливневая канализационная система в областях с большим количеством осадков в межсезонье. Сведения об осадках есть в местной метеослужбе

Установки ливневой системы требуют участки с преобладанием в геологическом разрезе глинистых грунтов, слабо пропускающих и вообще не пропускающих воду в свою толщу и в нижележащие слои

Соорудить ливневую канализацию необходимо, если дом построен на несвязных грунтах, частицы которых легко вымываются водой и ослабляют основание

Устройство ливневки при мощении площадки

Дождь в регионах с большим количеством осадков

Сооружение в глинистых грунтах

Ливневка для отвода воды от фундамента

Математический вид формулы:

М = (А * 20) * S * k,

В ней соответственно:

• М – масса отводимых вод;
• А – интенсивность атмосферных осадков в течение 20 минут;
• S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
• k – коэффициент поглощения влаги материалом объекта.

В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).

Это интересно: Септик «Росток»: обзор, отзывы, модельный ряд, правила установки

Устройство очистного сооружения ливневой канализации

Конструкция очистного сооружения ливневки состоит из:

1. Резервуара для хранения жидкости.
2. Пескоуловителя.
3. Нефте- или маслоуловителя.
4. Сорбционного блока.

Емкость, в которой собирается жидкость, подключается к ливневой канализационной сети, обеспечивающей прием и транспортировку воды к месту ее хранения. Этот элемент конструкции раскрывает свое предназначение в то время, когда уровень атмосферных осадков превышает количество, которое может переработать очистное сооружение. Таким образом, резервуар для хранения воды позволяет защитить очистные сооружения от слишком высоких нагрузок. Из резервуара вода проходит дальше по системе, где и происходит ее очистка.

Пескоуловители обеспечивают первичную очистку воды. Данное устройство извлекает из жидкости большую часть твердых частиц, имеющих большой (по сравнению с водой) вес. Пескоуловитель может очистить ливневые стоки от 65% загрязнений. Эти элементы системы довольно требовательны к очистке, поэтому ее нужно проводить хотя бы раз в три месяца.

Масло- или нефтеуловители являются обязательным элементом очистного сооружения ливневой канализации, если есть необходимость соблюдать нормы сброса сточных вод в водоем. Принцип действия устройств заключается в следующем: сначала нефть или масло отсеиваются, после чего они собираются в крупные фракции. В дальнейшем эти грязевые комки всплывают наверх, и их можно извлечь вручную, воспользовавшись специальными приспособлениями или выполнив промывку устройства.

Сорбционный блок – это конструктивный элемент, завершающий цикл очистки ливневых стоков. Устройство извлекает из воды самые маленькие частицы грязи и остатки нефтепродуктов. Проходя через несколько фильтров, вода оставляет на них большую часть оставшихся загрязнений. Для очистки сорбционного блока необходимо регулярно менять фильтрующие детали.

Иногда ливневые очистные сооружения включают в себя дополнительные приспособления, но вышеперечисленные устройства являются обязательными.

Какими нормативными документами определяется порядок расчета

                Все необходимые решения в отношении ливневой канализации и расчетного объема дождевых стоков принимаются по результатам проектных работ. Они регламентируются СНиП 2.04.03 – 85 или СП 32.13330.2012, где содержатся все необходимые формулы и коэффициенты

При проектировании конкретной системы важно отыскать все необходимые величины и коэффициенты, характерные для метеорологических и гидрогеологических условий данного района. Большинство из них содержится в таблицах СНиП или СП, другие параметры надо рассчитать самостоятельно. Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами

Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами

Проектирование

Когда все сведения собраны, можно приступать, к проектированию с учетом СНиП.

Для того, чтобы избежать застаивания воды в трубах и лотках, требуется соблюсти уклон магистрали при монтаже. Угол уклона зависит от диаметра труб и количества осадков. При правильном подборе угла уклона, система работает без нарушений самотека. Рукава диаметром 20 см укладываются под уклоном 7 мм на один метр. Трубы сечением 15 см заглубляются с уклоном 8 см на погонный метр. Поверхностные лотки рекомендуется монтировать с уклоном в 3-5 см на погонный метр. В точках соединения с колодцами и точечными дождеприемниками уклон уменьшается до 2см на метр.

Формула

Вычислить среднее количество осадков можно по формуле: Q=q20*F* Y, где:

• Q-объем, который следует отвести
• q20-количество атмосферных осадков в данной местности (взять в СНиП)
• F- площадь поверхности
• Y-коэффициент впитывания влаги. Щебень и гравий=0,4, бетон=0,85, асфальт=0,95, кровля=1

Процесс

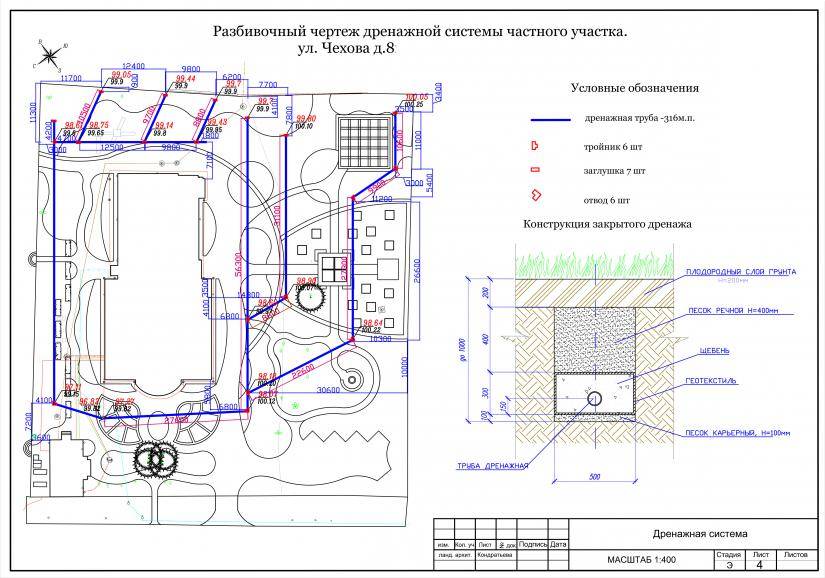

В соответствии со СНиП, определяется количество колодцев и места их установки. В схему включаются точечные дождеприемники. Производится составление схемы скрытой канализации. Составляется план наружного водоотвода. Рассчитывается кровельный водоотвод. Размер кровельных желобов зависит от площади ската крыши. Если скат от 10 до 70м 2 , диаметр желоба 90мм. Площадь ската 100-200м 2 , используются лотки 100-130 мм, при площади ската более 200м 2 желоба должны быть 150мм в диаметре. Определяется место сброса собранных осадков.

Важно. Проект обязательно составляется с учетом СНиП 2.04.03-85 и ГОСТ3634-99, ГОСТ 21.604-82

Требуется утверждение документа в рыбнадзоре, СЭС, охране и регулировке воды.
