Где установить подающий клапан
Существует три основных варианта установки приточного клапана:
- Над источником тепла. В этом случае наружный воздух попадает в уже отапливаемое помещение и также стимулируется его конвекция.
- На высоте 2/3 от окна, что примерно в двух метрах от пола, и на расстоянии 0,3 м от угла наклона окна. Воздушная масса будет направлена к потолку, где смешается с теплым окружающим воздухом.
- В местах с повышенной влажностью. Это может быть угол дома, который начал плесневеть.
Настенные вентиляторы устанавливаются не только в стены частных домов, но и используются для улучшения приточной вентиляции в квартире. Часто их размещают на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и батареей отопления.
Эти устройства востребованы в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции создается оптимальный микроклимат в помещениях для разведения животных и птиц.
Вентилятор или приточное вентиляционное устройство можно установить на любой стене. Клапан не повреждает структуру стен и не портит внешний вид фасада
ошибочно думать, что установка клапана решит проблему с нехваткой чистого воздуха. Это возможно только в том случае, если в его конструкцию входит устройство для принудительной вентиляции. В противном случае воздухообмен происходит из-за разницы давлений между окружающей средой и внешней средой.
Настенный клапан с перепадом давления 10 Па, который наблюдается в нормальных условиях, обеспечивает приток до 30 м3 / ч. Это норма для человека.
При большем перепаде давления увеличивается и объем поступающего в помещение воздуха. Поэтому для достижения желаемого эффекта потребуется установка еще одного дополнительного клапана или принудительной вентиляции.
Также выпускаются приточные клапаны, которые встраиваются в вентиляционные шахты. Обычно это делают в ванной, санузле, кухне. Перед их установкой следует проверить тягу. Для этого проверьте поток воздуха при открытом окне с помощью зажженной спички, вставленной в отверстие.
При обнаружении неисправности существующей вентиляции установленный в стене приточный клапан не обеспечит подачу свежего воздуха в том объеме, на который он рассчитан
Это ручное управление может не работать в теплое время года. Воздух, нагретый летним солнцем, становится тяжелее, чем прохладный. Это снизит давление в вентиляционном канале, и даже при удовлетворительной системе пламя или лист бумаги не будут притягиваться.
Подробнее о методах управления вентиляцией квартиры читайте в этой статье.
Кроме того, стоит учесть следующие правила:
- Если проницаемость приточного клапана достаточно велика, а его конструкция не предусматривает регулировки, то установить два этих устройства напротив друг друга не представляется возможным. Зимой, когда вентиляция наиболее активна из-за неравенства давлений внутри и снаружи, появляются сквозняки.
- Клапанная крышка должна неплотно входить в зазор между подоконником и обогревателем. Если радиатор полуторный, то воздух, поступающий через большой вентиль без регулирования, не успеет прогреться, и температура в помещении упадет. А если объем поступающего воздуха окажется недостаточным, придется подумать о дополнительной вентиляции.
Выбирая место для установки клапана на фасаде, необходимо учитывать, куда эта стена ведет. Лучше, когда забор воздуха будет не со стороны дороги, где идет активное движение автотранспорта, а со двора.
Процесс установки приточного клапана на стену своими руками
Важным в установочном процессе является выбор места прикрепления прибора. Лучше крепить клапан на несущей стене, нежелательно выбирать стороны с выходом на автомагистраль и промышленную зону.
Наилучшее расположение клапана:
- Между радиатором и подоконником;
- Над окном, около верхней части окна.
Инструменты, которые будут нужны:
- Стац. бур или мощный перфоратор, диаметр коронки чуть больше диаметра клапана;
- Пылесос;
- Монтажная пена;
- Штукатурка;
- Строительный нож;
- Отвертка (фигурная);
- Уровень, рулетка.
Необходимо будет защитить также мастера, надевают очки, респиратор, перчатки.
Лучше крепить клапан на несущей стене, нежелательно выбирать стороны с выходом на автомагистраль и промышленную зону.
Порядок действий:

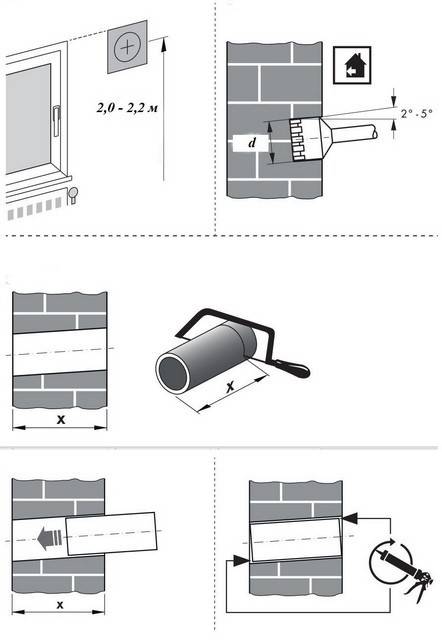

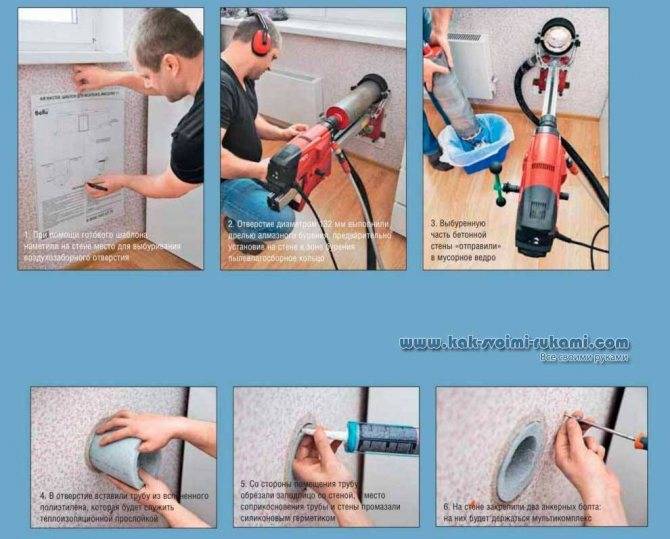

Подготовка поверхности. В месте, куда будут монтировать клапан, рисуют схему с размерами и формой клапана, чтобы легче осуществить правильное бурение.
Непосредственно процесс бурения. Сначала делают отверстие глубиной 7-10 сантиметров, убирают лишние отколовшиеся детали, зубилом делается насечка, чтобы устойчивее позиционировать бур, бурение делается с уклоном, чтобы влага не попала в комнату
Обратите внимание! Часть стены, где работает, увлажняют, чтобы было меньше пыли.
Очищающая часть работа. Пылесосом из отверстия высасывают всю пыль.
Установка теплоизоляции, размер отверстия соответствует утеплителю.
В созданный канал вкручивают трубу.
С внутренней стороны устанавливается корпус изделия, с внешней крепится решетка.
Часть стены, где работает, увлажняют, чтобы было меньше пыли.
Востребованные модели приточных клапанов
Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.
Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.
Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.
Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)
Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.
Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью кондиционера с притоком воздуха.
Особенности монтажа клапанов приточной вентиляции
Весьма желательно, чтобы забор воздуха осуществлялся из чистой зоны.
Например, со стороны двора, а не проезжей части улицы.
Установка клапана осуществляется следующим образом:

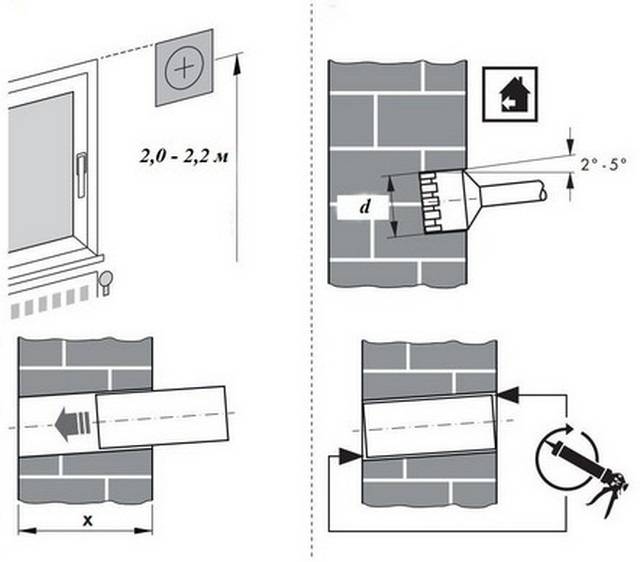

- В стене необходимо прорезать круглое отверстие с диаметром, несколько превышающим воздуховод клапана. Получать разрешение для этого не нужно, так как в несущих стенах устройство одиночных отверстий диаметром до 300 мм допускается без всяких согласований. Самый распространенный способ – просверлить при помощи перфоратора ряд отверстий по периметру будущего проема, а затем вырезать или выбить материал, оставшийся в промежутках между ними. Более легкий способ – прорезать отверстие при помощи алмазной сверлильной машины. В отличие от перфоратора, она оснащена не буром, а алмазной коронкой. Последняя может иметь диаметр от 60 до 300 мм. Резка осуществляется на малых оборотах, так что инструмент продвигается вперед со скоростью 2 см/мин.
- В готовое отверстие следует завести обернутый теплоизоляцией воздуховод, так чтобы из стены с каждой стороны выступал отрезок длиной не более 10 мм. Гильзу следует располагать с небольшим уклоном к наружной стороне, что позволит конденсату стекать в этом направлении.
Если вы намерены вместо покупного клапана установить самодельное устройство, состоящее из отрезка трубы и жалюзийной решетки, прорежьте отверстие в стене с более крутым уклоном в наружную сторону. Сильный уклон скомпенсирует отсутствие дождеотбойника, так что снаружи на трубе нужно будет закрепить только сеточку – защиту от насекомых.
Процесс монтажа вентиляции
Зазор между гильзой и стеной необходимо заполнить монтажной пеной. Учтите, что при высыхании пена сильно увеличивается в размерах, так что избыточное ее количество, уложенное за один раз, пластиковую гильзу может раздавить. Задувайте пену поэтапно, особенно если стена имеет значительную толщину.
После удаления излишков высохшей пены нужно выполнить окончательную сборку клапана: на внешней стороне устанавливаются сеточка и дождеотбойник (его нужно повернуть раструбом вниз), на внутренней – шумозащита и решетка с регулятором интенсивности воздушного потока.
Советы мастеров
Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.
В следующем видео вас ждет монтаж вентиляционного клапана.
Приточный вентиляционный клапан: установка на пластиковое окно своими руками
Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.
Монтаж без фрезеровки
Предварительно необходимо подготовить несколько инструментов:
- изделие воздухообмена;
- хорошо заточенный нож;
- шуруповёрт;
- полуметровая линейка.
Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя
Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.
Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель
Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.
Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:
Установка с фрезеровкой
Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.
Для работы понадобится несколько материалов и инструментов:
- острый строительный ножик;
- мощный электролобзик;
- дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
- напильник;
- шаблон под будущий клапан подходящего размера;
- герметик.
Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов
Установка приточного клапана на пластиковые окна осуществляется в 5 этапов
- К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
- По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.
10 мм сверлом проделывают отверстия.
- Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.
Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.
- В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
- К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».
Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!
Приточная вентиляция своими руками
В большинстве случаев владелец жилого дома даже не задумывается о том, как функционирует вентиляционная система, поскольку предполагает, что все и так работает хорошо. Тем не менее, если вопрос актуален и желания проживать в герметичном «термосе» отсутствует, самый простой и эффективный способ наполнить жильё свежим воздухом – установить приточный клапан в стену или окно.
С учётом расположения конструкционного элемента наиболее популярными для дома являются стеновые решения, монтаж которых осуществляется в основание наружной стены, но также при желании можно осуществить монтаж клапана на окно.

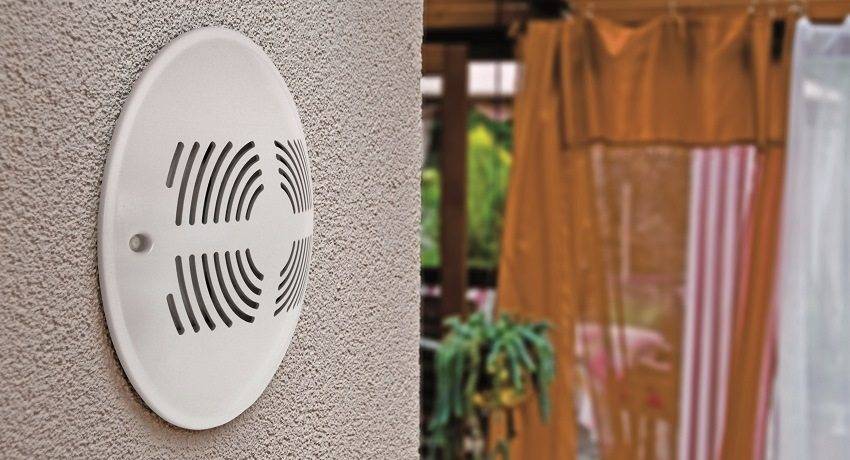

Стеновой заборный клапан – один из самых дешевых и простых способов обеспечения забора свежего воздуха и подвода его внутрь жилого пространства. При всей своей простоте, это один из самых эффективных методов. С конструкционной точки зрения клапан приточной вентиляции является пластиковой гильзой, состоящей из фильтрационного механизма и шумозащиты.
Вне зависимости от модели, агрегаты включают в себя несколько узлов:
- 1. Воздуховод – пластиковая трубка небольшого диаметра, по которой воздушные массы направляются в жилое помещение.
- 2. Вентиляционная решетка – защитный элемент, не позволяющий осадкам проникать в воздуховод. Зачастую это металлическое или пластиковое изделие.
- 3. Оголовок – внутренний элемент корпуса, в котором находится фильтр, направляющий кислород в комнату.
В большинстве своем компактные приточные установки включают в себя, помимо перечисленных элементов и полифом – искусственный утеплитель. В продаже представлены как готовые решения, так и отдельные детали, которые можно собрать собственноручно. Как сделать такой проветриватель, будет рассказано ниже.
Приточный вентиляционный клапан включает в себя и регулятор, посредством которого осуществляется корректировка интенсивности подвода свежего воздуха. Находится он в оголовке. Каждая современная система приточной вентиляции оснащается механизмом гигро регулировки. Устройство анализирует уровень влажности в помещении и при превышении граничного значения клапан в стене открывается.
Существуют и более сложные приточные вентиляционные установки, включающие в себя ряд дополнительных элементов:
- вентилятор для забора воздуха;
- смесительный узел с нагревательным элементом (поступающий холодный кислород нагревается);
- пульт управления – зачастую это выносное решение, позволяющее включать и отключать вентилятор;
- приточные клапаны могут работать в автоматическом режиме, при наличии встроенного датчика влажности.
Конструкция и размеры клапана КИВ
Схема приточной вентиляции представлена на изображении ниже. Несмотря на кажущуюся сложность, это достаточно простое устройство.
Составление схемы вентиляции для дома
Схема вентиляции составляется перед началом строительства дома или же перед началом капитального ремонта. Если это первый вариант, то для устройства веншахт выбирают внутренние стены дома, отделяющие котельную, кухню, ванную и туалет. Именно эти помещения более всего нуждаются в вентиляции.
Чтобы все правильно устроить и установить оборудование, нужно взять план дома. Если он двух или трехэтажный, то потребуется план каждого этажа (+)
На схеме нужно нанести вентиляционные каналы приточного и удаляемого воздуха, которые будут проходить сквозь комнаты. Следует обязательно указать, где будут располагаться приточные клапаны, вентиляторы, рекуператоры и прочее оборудование, которое предусмотрено в выбранной системе вентиляции.
Ориентируясь на составленную схему предстоит рассчитать мощность агрегатов для каждого помещения и подобрать диаметры вентиляционных труб.
Еще один важный момент – следует учитывать потребность каждого помещения в свежем воздухе в м3.
Согласно нормативам, различным помещениям требуется обеспечить разное количество свежего воздуха в час:
- для кухни – 60 м3 при электроплите и 90 м3 при газовой;
- для ванных комнат –25 м3 в час;
- при совмещенных санузлах – 50 м3;
- для кабинетов, детских комнат, гостиных – 3 м3 на 1 м2 площади.
Для котельных нужно прокладывать отдельный вентканал. Учитывая нормы, нужно рассчитать потребность в свежем воздухе и подобрать соответствующую мощность оборудования, которое способно обеспечить требующуюся скорость движения воздушного потока
Причем важно сделать запас на 30%, чтобы система не работала на пределе своих возможностей
Какие функции
Действительно ли вентиляция необходима, чтобы придать ей такое большое значение? Такой вопрос может задать только дилетант. Потребность в постоянной системе воздухообмена трудно переоценить как с точки зрения создания и поддержания наиболее комфортного для жизни и безопасного для здоровья человека микроклимата, так и с точки зрения обеспечения длительной безаварийной эксплуатации здания в целом.
Кислород в воздухе необходим для нормальной жизнедеятельности человека. Во время дыхания его постепенно заменяет углекислый газ, а при отсутствии постоянного притока свежего воздуха атмосфера в замкнутом пространстве становится тяжелой, удушливой, вызывая быструю усталость, сонливость, беспокойный сон или даже более серьезные реакции в виде одышки, головокружения, конвульсий и т.д., особенно у людей, страдающих хроническими заболеваниями дыхательных путей и кровообращения.
Эффективная вентиляция уже сейчас необходима для поддержания богатой кислородом, дышащей и комфортной атмосферы в доме.
Невозможно избежать того, что человеческая жизнь постоянно сопровождается запахами. Это пот и другие вполне нормальные выделения из организма, запах которых не особенно приятен, это парфюмерия и косметика, это бытовая химия и другие источники. Если эффективная вентиляция не будет обеспечена постоянно, атмосфера в жилых помещениях очень быстро станет непригодной для нормальной эксплуатации.
Даже если мы не учитываем ванную комнату, кухню, в жилом пространстве дома всегда накапливаются запахи, которые могут испортить комфортный микроклимат.
На улице уже почти нет домов с “удобствами”. Комфорт проживания ассоциируется с оборудованной ванной комнатой или, по крайней мере, с душем, теплым туалетом или комбинированной ванной комнатой. Вентиляция должна быть организована таким образом, чтобы воздух вместе с запахами и парами из этих помещений не попадал в жилые помещения, а немедленно выводился наружу.
Кухня всегда нуждается в особом внимании. Это связано с повышенной температурой в этом помещении при приготовлении пищи, продуктами сгорания при использовании газовой плиты, а также многочисленными запахами, приятными и не очень приятными, с жирными дымами и большим количеством пара. Все это должно быть немедленно вывезено из дома.
Приготовление пищи обязательно предполагает большое “разнообразие” с точки зрения степени “приятности” запахов, повышенной влажности и высокой концентрации продуктов сгорания газа. Все это требует быстрого удаления снаружи.
Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, избыточной влажности в помещении способствуют различные бытовые электроприборы – стиральные и посудомоечные машины, утюги, электрочайники и т.п. К этому можно добавить сушку постиранной одежды, влажную уборку и другие причины.
Высокая влажность воздуха, не имеющая выхода из-за отсутствия или недостаточной вентиляции, приводит к влажным стенам, которые становятся любимым “трамплином” для развития разнообразной микрофлоры – грибов, плесени, мха, а при сильных морозах – окна покрываются коркой льда. Прочность переувлажненных строительных конструкций, выполненных из любого материала, резко снижается.
Слишком высокая влажность не так безобидна, как может показаться необученному глазу. Это все последствия отсутствия или неэффективности вентиляции.
К сожалению, не все хорошо с многими материалами, которые обычно используются для отделки, изоляции или производства мебели. Многие из них способны выделять в атмосферу дома такие вещества, как формальдегид, стирол и другие токсичные соединения. Вентиляция помогает максимально снизить эти выбросы.
При проектировании любого здания в наши дни особое внимание уделяется вентиляции. Если владелец по каким-либо причинам получил дом, не оборудованный такой системой, ему придется сделать это без промедления
Вначале будет проще организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и больших изменений в интерьере.
Важные параметры приточных настенных клапанов
Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.
Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.
В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха
Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе. Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.
Советы по выбору и установке клапана
Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно
Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь
Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.
Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
Существует два типа клапанов — для инфильтрации воздуха и для приточной вентиляции у них одна и та же — снабжение здания свежим воздухом
Разными у приточных клапанов могут быть только отдельные элементы и маркировка. Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.
Выводы и полезное видео по теме
Показан процесс сборки и монтажа системы вентиляции с креплением воздуховодов к плитам перекрытия. Скорость просмотра и громкость можно регулировать в настройках видео. Монтажниками используются перфоратор, крепежные элементы, герметик, подмости, леса.
Со спецификой устройства сети воздуховодов ознакомит видео-материал в двух частях:
Продолжение видео-руководства:
Грамотно проложенные и закрепленные воздуховоды обеспечат беспрепятственную поставку свежего воздуха и отвод отработанной массы из обрабатываемых помещений. Вентиляционные каналы не будут забиваться отложениями пыли и доставлять неудобства собственникам дома или квартиры. Производство монтажных работ в соответствии со строительными требованиями исключит нарушения и повреждения системы.
