На что необходимо обращать внимание
В первую очередь следует убедиться, что клещи могут обжать трубу необходимого диаметра. Многие модели комплектуются сменными матрицами, которые позволяют производить обжим втулочных гильз фитингов меньшего размера.
- АРС – позволяет контролировать процесс обжима, не допуская раскрытия клещей, пока не закончится опрессовка;
- OPS – повышает механическое усилие благодаря использованию ступенчатых фиксаторов
- APS – обеспечивает равномерное распределение усилия с учетом диаметра обжимаемого фитинга.
Как показывает практика, продукция известных производителей отличается большей надежностью, поэтому выбирайте клещи, изготовленные под известным брендом. Учитывая возросшее количество контрафактных изделий, покупать оборудование рекомендуется в компаниях, являющихся официальными дилерами.
Заметим, что разница между стоимостью оборудования в различных городах России незначительная, например, клещи Rems Eco Press стоят одинаково как в СПб, так и Воронеже или Хабаровске.
Разновидности
Ассортиментный перечень пресс-фитингов очень широкий. Это позволяет подобрать соединительные элементы для любого стыка, разветвления, поворота. Производители выпускают размерный ряд деталей для сборки, который соответствует диаметру трубного материала.
Сегодня нет установленных единых стандартов на размеры для фитингов. На каждом производстве применяют свой стандарт. Разница в пол миллиметра может служить причиной протечки в будущем.
- Переходники. Детали используются при монтаже линейного перехода: с диаметра на диаметр (больше-меньше); с металлопластика на пластик; с металлопластика на сталь.
- Детали для разводки. Это тройники, крестовины. Уголки, обводы при монтаже металлопластиковых труб требуются нечасто, поскольку здесь используют пластичность самого трубного материала. Фитинги для разводки могут совмещать возможность разводки и перехода на другой материал или диаметр. Такие соединительные детали называют комбинированными.
- Муфты. Детали для соединения прямых труб одного диаметра.
- Запорные фитинги – это краны, вентили, клапаны, которые устанавливают для возможности регулировки потока носителя. Как правило, запорная арматура устанавливается на разборном соединении, но возможна и установка пресс-кранов.
Тип используемых соединений
Металлопластиковые трубопроводы собирают разными способами. Способ сборки зависит от типа используемого фитинга.
Трубопроводы из металлопластика удачно взаимодействуют с фитингами:
- резьбовыми;
- сварными;
- обжимными.
Первые и так знакомы всем, кто хоть раз работал с сантехникой. Вторые являются удачным вариантом, но предполагающим наличие у вас специального сварного аппарата и времени.
А вот последний вариант, то есть фитинги работающие на обжим – намного интереснее. Именно для опрессовки и обжима фитингов такого класса и используют ручные пресс-клещи.
Обжимное соединение в чем-то похоже на компрессионное или резьбовое, только элементом фиксации в нем выступает сам фитинг и его вставки.
Состоят обжимные фитинги из тела и обжимных выступающих гаек или шайб. Тело содержит в себе муфту определенной формы и размера. На крах муфты приклеены резиновые уплотнители или конусные торцевые ограничители, используемые для герметизации соединения.
Обжимной фитинг монтируют на трубу посредство накручивания или зажатия на ее торце, а затем происходит процесс обжима или опрессовки. То есть деформации обжимной гайки клещами.
Обычные ручные пресс-клещи
После деформации гайка навсегда меняет свою форму, зажимая края трубы под давлением и не позволяя соединению разойтись. Не стоит скептически относиться к подобным решениям. Практика показала, что правильно смонтированный обжимной фитинг формирует практически неразрушимое соединение. Оно полностью герметично и мало чем уступает даже сварному шву.
Из минусов можно отметить невозможность снять деталь в случае появления необходимости. Обжимные образцы соединения устанавливают только раз. Развальцевать деформированную клещами гайку невозможно, снять ее тоже нельзя. Если хотите избавиться от нее – придется срезать часть трубы вместе с изделием на ней.
Назначение и конструкция
Ручные и электрические пресс-клещи для металлопластиковых труб выполняют лаконичную и простую задачу, а именно, осуществляют качественную деформацию гайки.
Чтобы добиться действительно ровного пластичного обжима, нужно давить на гайку со всех сторон с одинаковым и равномерным усилием. Нельзя просто постучать по ней молотком или обжать в тисках для фрезеровки.
Пресс инструмент для металлопластиковых труб спроектирован как раз для подобных задач. Он, по большому счету, являет собой обыкновенные клещи, усиленные механизмами, передающими усилие и с возможностью смены насадки.
Пресс-клещи в разных вариациях
Насадки монтируются в головку клещей. Меняются в случае необходимости, когда меняется диаметр рабочей заготовки. Клещи имеют две ручки, на которые человек давит с поступательными усилиями. Ручки, как правило, не провоцируют обжим напрямую, а только передают усилия через специальную конструкцию. По такой схеме работает ручной инструмент. Однако есть и другие.
Разновидности клещей
Человеку свойственно улучшать все, что его окружает. Пресс-клещи – не исключение.
Для упрощения работы были придуманы сразу несколько вариаций этого оборудования. Купить можно инструмент:
- Ручной.
- Гидравлический.
- Электрический.
Ручной инструмент частично мы уже описали. Это массивные ручные клещи, рассчитанные на взаимодействие исключительно с человеческими усилиями. Они имеют стандартный механизм давления по обратной крестообразной схеме либо же передают усилия через специальные схемы. В любом случае с таким оборудованием ваша эффективность зависит только от вас.
Гидравлическое оборудование несколько иное. Здесь тоже придется жать на ручки, но уже не так интенсивно. Гидравлический привод сделает большую часть работы за вас. Это все еще механический инструмент, довольно безотказный и производительный. Однако цена у него на порядок выше, что впрочем, вполне очевидно.
Электрические клещи – полностью профессиональный инструмент. Они работают за счет взаимодействия с небольшим электроприводом, подающим механическое усилие на зажим. Все что от вас требуется – выбрать насадку да нажать кнопку. Работать с ними очень удобно. Производительность и качество труда вырастает, как и стоимость обслуживания.
Цена электрических пресс-клещей, как и любого другого высококлассного профессионального оборудования очень высока. Они будут по карману даже тем, кто занимается сантехникой профессионально и довольно давно.
Всем остальным тратиться на клещи с приводом смысла нет. Любителям работать своими руками, разумнее одолжить оборудование или же купить себе ручные клещи. Даже с несколькими десятками фитингов они отлично справятся, а стоят на порядок дешевле.
Обжим клемм кабеля
Говоря про пресс клещи, следует упомянуть про инструмент, используемый для опрессовки наконечников проводов (кримпер). Он может снабжаться комплектом, в который входит кабелерез и стриппер (используется для снятия изоляции с медных или алюминиевых проводов).
Гексагональные электромонтажные клещи ПКГу-50
Выпускается несколько видов инструментов для опрессовки кабельных наконечников (коннекторов), наиболее распространенные из них:
- ручные клещи, например: скотчлок, ПКм-240, ПКв-70, ПКВк-6, ПКГ-50, ПКИ,ХД-16, ХС-06, ДГ-1, МД-568 и т.д.;
- универсальные (ПКу-120, ПКИу-10);
- гидравлические ( ПРг-70);
- помповые гидравлические (ПГПО-60).
Каждые из них рассчитаны для установки разъемов из различных материалов на кабель определенного сечения, обеспечивая максимальное контактное соединение. Инструмент может иметь настройку, регулирующее усилие опрессовки, это позволяет свести к минимуму неудачные операции.
Чем соединяют металлопластиковые трубы?
В процессе прокладки металлопластиковых труб используют специальные соединительные детали – фитинги. Они представляют собой элементы крепежа или узловые разветвления – крестовины, тройники, переходники, заглушки и пр.
Существует два вида этих деталей – компрессионные и прессовые. Для установки первых требуется обычный гаечный ключ, а для вторых – обжимные клещи. С сортаментом фитингов, применяемых для сборки металлопластиковых трубопроводов, ознакомит рекомендуемая нами статья.
Пресс-фитинги, закрепленные на металлопластиковых трубах с помощью опрессовочного инструмента, позволяют корректно произвести разводку в системе любой сложности
Пресс-фитинг считается наиболее надежным и не ослабевает в процессе эксплуатации, сводя к минимуму возможность образования утечек в системах. Такой способ соединения дает возможность заливать коммуникации бетоном и осуществлять в случае надобности скрытую укладку металлопластиковых труб в стены, полы и потолки.
Пресс-фитинг – современный элемент для надежного соединения металлопластиковых труб в единую систему. Состоит из корпуса, в котором находятся штуцер и уплотнители, изолирующие обжимную гильзу и кольцо
Область соединения демонстрирует великолепные эксплуатационные качества, легко выдерживает давление, в несколько раз превышающее предельно допустимое давление в самих трубах, проявляет высокую механическую прочность и надежно служит в течение многих лет, не требуя к себе излишнего внимания и трудоемки обслуживающих мероприятий.
При монтаже металлопластиковых труб для организации теплого пола актуально использовать пресс-фитинги. Они обеспечивают максимальную надежность соединения и подходят для последующей заливки бетонной стяжкой
Для установки фитингов в металлопластиковые трубы применяются обжимные клещи любого вида. С их помощью опрессовка происходит быстро и качественно, а результатом является четкое неразборное соединение, практически полностью исключающее прорыв на коммуникационной линии.
При использовании пресс-фитингов система превращается в цельный, неразборный комплекс. Ошибки, совершенные в процессе монтажа, не подлежат коррекции или ремонту. Чтобы устранить их, придется вырезать фрагмент и установить новый коммуникационный узел.
Еще одним недостатком является довольно высокая цена пресс-деталей. Именно поэтому они применяются в быту не слишком широко
Последовательность обжима металлопластиковых труб
Соединение трубных изделий из металлопластика с использованием метода обжима требует внимательного и аккуратного выполнения всех действий, а также соблюдения техники безопасности.
- Вначале готовят трубы к соединению. Для этого отмеряют нужную длину и отрезают с помощью специальных кусачек. Чтобы выполнить рез этим инструментом, нужно развести рукоятки в стороны на максимальное расстояние, а затем сдавливающими движениями сделать рез трубы. После этого изделие немного поворачивают и делают еще один надрез. Действия повторяются до тех пор, пока труба не будет полностью отрезана.
- Затем проводят калибровку трубы. Это сделать необходимо вследствие того, что в процессе резки изделие принимает форму овала. Устранить этот дефект можно посредством специального калибратора (подробнее: “Как использовать калибратор для металлопластиковых труб с фаскоснимателем – правила и особенности”). Приспособление вставляют в полость трубы и, выполняя вращательные движения, выравнивают торцы трубы, придавая им круглую форму. Одновременно с трубы снимается фаска. Такие действия упрощают вхождение соединительного штуцера в полость трубы и предотвращают повреждение резиновых уплотнителей.
- Далее на трубу надевают обжимную муфту, которая выполнена в виде широкой шайбы и является одной из комплектующих деталей.
- Теперь в трубу вставляют штуцер, который является основной частью соединительного элемента. Перед его установкой необходимо проверить наличие всех резиновых прокладок и уплотнительного кольца. Последний элемент необходим не только для уплотнения, но и предотвращения контакта между металлическим штуцером и металлической сеткой трубы, в результате которого могут образоваться очаги коррозии.
- После полной подготовки места соединения можно переходить к выполнению процесса обжима. Работа выполняется посредством специального пресса для обжима металлопластиковых труб, который может быть электрического или механического типа. Электрическим инструментом пользуются только мастера специализированных организаций. В бытовых условиях рекомендуется использовать более распространенный инструмент – механические пресс-клещи (прочитайте: “Какие пресс клещи для металлопластиковых труб лучше использовать – виды и преимущества”). Обжим выполняется следующим образом: рукоятки инструмента разводят в стороны до 180, раскрывают обжимную головку и вставляют в нее специальные втулки, которые подбираются в соответствии с диаметром трубы. Далее инструмент располагают поверх муфты и, соединяя рукоятки, проводят ее обжим пластиковых труб и штуцера. Чтобы снять и убрать клещи, достаточно вновь развести рукоятки в стороны.
Соединение, полученное в результате выполненных действий, отличается прочностью и герметичностью. Этот простой метод вполне можно назвать универсальным, с его помощью можно соединять трубы, которые должны быть скрытыми и не иметь выступов. Фитинги для соединений аналогичного типа имеют различные формы и конфигурации, поэтому помогают решать большой круг проблем.
Из каких материалов изготавливают сантехнические трубы
Работа по организации водопровода начинается с выбора труб и подходящих фитингов. Затем осуществляется его прокладка, монтаж и установка сантехники. Современные материалы для системы водопровода позволяют провести все работы быстро и качественно.
Сегодня на рынке представлены сантехнические трубы из разнообразных материалов. Если классифицировать трубы по сферам их применения, можно выделить три направления: сети горячего и холодного водоснабжения, канализация (водоотведение) и система отопления.
Кроме того, трубы различаются в зависимости от материала, из которого они изготовлены, и по диаметру. Если брать в расчет только материал изготовления, можно выделить две обширные категории: металлические и полимерные трубы.
Металлические трубы.
Медные трубы. Используются для внутренних сетей. Совместимы только с трубами из аналогичного материала. Различают мягкие и жесткие медные трубы. Диаметр варьируется от 8 до 32 мм.
Чугунные трубы. Постепенно этот вариант уходит в прошлое. Это связано с основными недостатками чугуна — хрупкостью и большим весом.
Стальные трубы. Все еще используются, но постепенно, как и чугун, отходят на второй план. Недостаток стали — подверженность коррозии. Чтобы этого избежать, в настоящее время производится вид труб с оцинкованным покрытием снаружи и внутри. Стальные трубы обладают высокой теплопроводностью; постепенно на неровных частях образуется накипь. Кроме того, они имеют большой вес, и их тяжело монтировать. Срок службы до 40 лет.
Полимерные трубы.
Полиэтиленовые трубы. Используются как для наружных, так и для внутренних трубопроводов. Такие трубы можно укладывать при температуре до -20 °С. Диаметр от 20 до 160 мм. Различают трубы высокого и низкого давления.
Трубы из сшитого полиэтилена. Используются для систем отопления и водоснабжения. Широкое распространение такие трубы получили в системах снеготаяния и системах водяных теплых полов. Для того чтобы кислород не проникал внутрь системы, современные трубы покрываются диффузионным барьером.

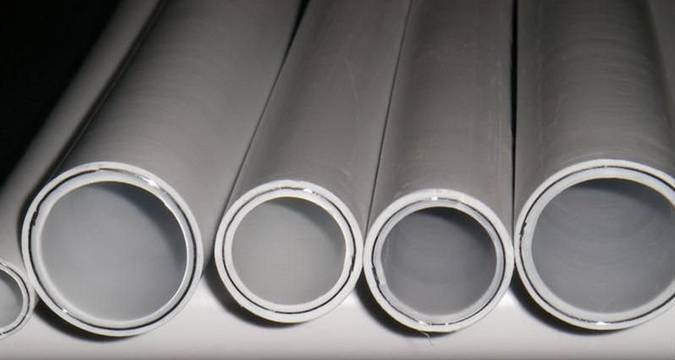

Трубы из металлополимеров. Такие трубы являются новинкой: впервые они были произведены около 9 лет назад в Англии. По сути, это те же трубы из сшитого полиэтилена, только оснащенные дополнительным слоем из алюминиевой фольги. Основное преимущество металлопластиковых труб состоит в способности сохранять форму при изгибе, поэтому их можно использовать для открытой прокладки. Кроме того, такие трубы выдерживают большие нагрузки давления и температур, они непроницаемы для газов и обладают незначительным тепловым расширением.
Трубы из поливинилхлорида. Такие трубы хоть и созданы из материалов нового поколения, но уже успели зарекомендовать себя как полностью безопасный для жизни и здоровья человека продукт. Трубы из ПВХ рекомендованы СНиП для систем холодного и горячего водоснабжения и канализации.
Основное преимущество труб состоит в том, что для их монтажа не требуются специальные инструменты: используется метод холодной сварки или резиновые манжеты.
Еще одним преимуществом таких труб является их невысокая стоимость, так как поливинилхлорид относится к дешевым полимерам.
При выборе водопроводных и канализационных труб необходимо учитывать их особенности и выбирать тот вариант, который будет долгое время служить без поломок.
Функции инструмента
Водопровод представляет собой систему труб с многочисленными разветвлениями, соединениями. На сложность конструкции влияет архитектура постройки, количество подключенных к ней объектов.
Стыковка водопроводных труб осуществляется специальными соединительными устройствами — фитингами. Различают их следующие типы:
- Переходные — монтируются на стыках стальных и металлопластиковых изделий;
- Цанговые (резьбовые) — применяются для соединения цилиндрических инженерных конструкций. На стык накладывается обжимное кольцо, которое затягивают гайкой;
- Пресс-фитинги — используются при установке металлопластиковых труб. Конструкция состоит из корпуса со штуцером, уплотнительных и изолирующего колец, обжимной гильзы.
- LiveJournal
- Blogger
Эффективная работа водопровода возможна в случае, если соединение труб выполнено надежно, герметично. При резьбовом фитинге существует высокая вероятность возникновения погрешности, необходимость постоянного дальнейшего контроля проделанной работы. Со временем затяжка гайкой ослабевает, ее необходимо подтягивать, иначе в трубе возникнет протечка.
Прочный/надежный вариант стыковки элементов металлопластикового водопровода — применение пресс-фитинга. Его монтаж осуществляют пресс-клещами. Ими обжимают фитинг на стыке металлопластиковых коммуникаций, для его уплотнения и герметизации.
Преимущества обжимных клещей:
- способность выдерживать давление до 10 бар;
- 50-летний эксплуатационный период;
- отсутствие необходимости в профилактическом обслуживании.
Подготовка к процедуре
По правилам опрессовки трубопроводов в первую очередь выполняется визуальный осмотр контролируемого участка трубопровода для того, чтобы убедиться в отсутствии каких-то очевидных дефектов, таких как потеря важных деталей, коррозия и другие. Если такие нарушения обнаружены, следует устранить их перед тем, как приступить к опрессовке. Если во время проверки в системе находится рабочая среда, которая не может использоваться для тестирования трубопровода, участок нужно от нее полностью освободить.
После этого трубы тщательно промываются, чтобы избавиться от ржавчины, окалин, а также органических и неорганических отложений. В некоторых случаях промывка выполняется с помощью специального компрессора, а по итогу выполняется проверка путем осмотра внутренней поверхности трубопровода, часть которого (размером около 0.5 м) предварительно вырезается для изучения.
Если нагнетательное оборудование не оснащено обратным клапаном, блокирующим движение рабочей среды в сторону источника, и манометром, то они устанавливаются отдельно после того, как будут закончены все испытания.
Далее проверяемый участок полностью перекрывается и тщательно герметизируется
Важно полностью отсечь проверяемую ветку от центрального водопровода перед проведением опрессовки посредством перекрытия запорной арматуры с обеих сторон. Если же тестируется канализационный трубопровод, на него устанавливаются деревянные, пластиковые или деревянные заглушки
Опрессовщики, насосы для опрессовки труб
В зависимости от того, насколько мощный насос будет использоваться при выполнении опрессовки, меняется точность результатов и продолжительность работ. Маломощное оборудование будет долго нагнетать нужное давление, так как силы простого опрессовщика не хватает для быстрого заполнения массивного трубопровода нужным объемом жидкости или воздуха, а при наличии в системе негерметичных стыков итоговые результаты будут искажены.
В связи с этим, выбирая насос для проведения опрессовки, следует отталкиваться от объема проверяемой системы. Если нужно проверить домашнюю систему, достаточно использовать нагнетатель, которым будет прокачиваться до двух-трех литров ежеминутно, в то время как проверка теплотрассы предусматривает необходимость использования циркуляционных насосов, с помощью которых обеспечивается движение жидкости внутри трубопровода.
Как ухаживать за пресс-клещами?
Чтоб инструмент надежно служил в течение длительного времени, за ним нужно ухаживать. После эксплуатации необходимо очистить металлическую головку специальным средством, а потом обработать винт, обжимающие детали насадки смазкой.
Хранить прибор рекомендуется в сухом месте, предварительно упаковав в чехол или специальную коробку, обычно продающиеся вместе с инструментом.
Регулярный, полноценный, качественный уход и правильное хранение продлят надолго «жизнь» инструменту и обеспечат его безупречную работоспособность
Электрические и гидравлические агрегаты несколько сложнее в уходе и требуют профессионального обслуживания. Как поддерживать их в порядке, можно узнать из паспорта, прилагающегося к оборудованию.
Кроме пресс-клещей в сборке трубопровода из металлопластика обязательно потребуется труборез, особенности выбора и применения которого приведены здесь. Рекомендуем ознакомиться с весьма полезной информацией.
Секреты грамотного монтажа таких деталей
Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.
Как подобрать пресс клещи?
Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.
При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:
- OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
- APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.
APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.
Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования
На что обратить внимание при покупке соединителей
От качества деталей во многом зависит надежность соединения
При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:
- Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
- Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
- Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.
Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.
Монтажные секреты от специалистов
Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.
По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.
Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.
Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке
Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.
