Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж

Предохранитель и скорость реагирования

Чтобы ответить на вопрос, какая существует связь между скоростью реагирования и предохранителем, стоит рассмотреть, как действуют пропорциональные предохранительные защитные клапаны и двухходовые.

Пропорциональные элементы защиты медленно поднимают крышку затворного приспособления. Клапан открывается строго пропорционально увеличению показателя давления, влияющего на стенки труб. Постепенно устройство поднимается выше, увеличивая объем удаляемого вещества.

Такой предохранитель можно использовать внутри твердотопливного котла, но предпочтение стоит отдавать системам отопления, работающим на воде, или приборам, работающим на жидком топливе.

Клапаны двухпозиционного типа способны срабатывать моментально, как только уровень давления увеличивается до критических отметок. Затвор сразу открывается и пропускает воду.

Двухходовой защитный клапан используют в самой среде. Отрицательным моментом считаются автоматические колебания затворного устройства.

Если встроенный двухпозиционный клапан установить в отопительной городской системе, работающей на основе жидкого теплоносителя, стоит быть готовыми к тому, что при быстрой активации установленного затвора сразу сбросится большой объем воды.

За счет этого уровень давления автоматически снизится. Затвор закрывается, что приведет к разрушающему удару гидравлики. Используемые клапаны специального пропорционального механизма предотвращают подобные риски.

Причины монтажа предохранителя

В трубах отопительных систем циркулирует вода, которая имеет температуру пятнадцать градусов.

Передвигаясь по кругу замкнутой системы, теплоноситель повышает температурное значение, одновременно его объем увеличивается. Также увеличивается давление в трубах, повышая нагрузку на приборы с трубопрокатами.

Аварии чаще всего случаются с котлами твердотопливного типа, показатель мощности теплоотдачи внутри них не регулируется.

Показатель производительности устройств, работающих на газу либо электричестве, легко скорректировать на любом этапе работы.

Они оснащаются автоматическим управлением, во время критических показателей температуры работа деталей останавливается.

Внимание! В котле твердотопливного типа силу сгорания угля либо дров регулируют, открывая либо закрывая заслонку. В данном котле теплоотдача изменяет свои значения постепенно

Теплоноситель жидкого типа имеет свойство перегреваться, потому что теплогенератор действует по инерции

В данном котле теплоотдача изменяет свои значения постепенно. Теплоноситель жидкого типа имеет свойство перегреваться, потому что теплогенератор действует по инерции.

Внимание! Группа безопасности системы состоит из манометра для давления, воздухоотводчика для удаления лишнего воздуха из труб, предохранительного клапана. При горении дров вода нагревается в системе до нужной температуры, далее перекрывают поступление воздуха внутрь, огонь затихает

При горении дров вода нагревается в системе до нужной температуры, далее перекрывают поступление воздуха внутрь, огонь затихает.

Раскаленная топка все еще выделяет тепло от углей. Температура в системе повышается до девяноста пяти градусов, жидкость закипает, начинается процесс испарения. Давление внутри резко подскакивает.

В работу включается клапан для предохранения. Когда значение давления граничит с максимальным показателем, прибор приводит в действие затвор открывая его, и пар выходит наружу. Давление понижается до рабочего,  в автоматическом режиме предохранитель возвращается в прежнее состояние.

Данный тип клапана необходим для котлов твердотопливного типа, парового типа, в печах, имеющих водяные контуры.

Некоторые фирмы устанавливают клапан на этапе комплектации оборудования.

Как правило, прибор располагают внутри теплообменника либо в трубе вблизи котла.

Выбираем оптимальную модель

Пружинный предохранительный клапан в разрезе Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.

Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.

Механизм

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

• До 0,25 МПа – 15%;
• Свыше 0,25 МПа – 10%.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Материал изготовления

Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.

Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.

Принцип работы и виды клапанов

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

• встроенным термоэлементом
• термоголовкой с выносным температурным датчиком
• сервоприводом.

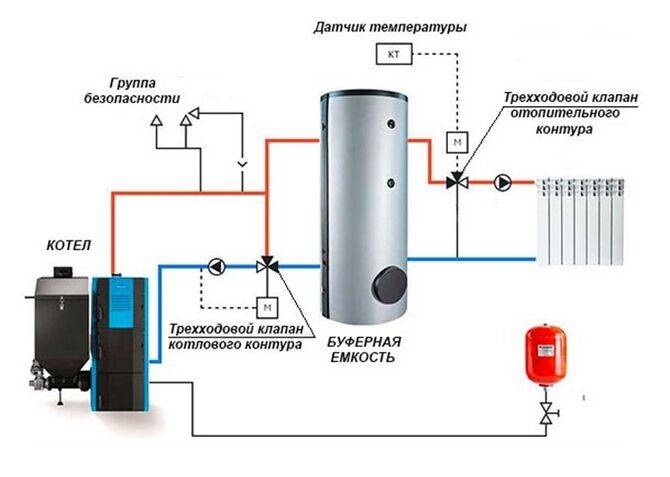

Как это происходит, показано на схеме и подробно расписано в другой нашей публикации.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Приложение А. Основные параметры и пределы давлений настройки клапанов

Номинальное давление PN	Пределы давлений настройки Рн = Рр, МПа (кгс/см 2 )	Номинальный диаметр входного патрубка DN
6	0,05-0,6(0,5-6)	50	80	100	150	200	250	300	—
16	0,6-1,6(6-16)	15	25	40	50	80	100	150	200
40	1,6-4,0(16-40)	15	25	40	50	80	100	150	200
63	4,0-6,3(40-63)	15	25	40	50	80	100	—	—
100	6,3-10(63-100)	15	25	40	50	80	100	—	—
160	10-16(100-160)	10	15	25	40	50	80	—	—
250	16-25(160-250)	10	15	25	40	50	—	—	—
320	25-32(250-320)	10	15	25	32	—	—	—	—
400	32-40 (320-400)	10	15	25	40	—	—	—	—

Допускается по требованию заказчика применять:

в) для каждого PN давления настройки Рн менее указанных в таблице А.1.

2007–2020 ХК«Газовик». Все права защищены. Использование материалов сайта без разрешения владельца запрещено и будет преследоваться по закону.

Источник

3 Разновидности клапанов

Нормальное функционирование теплового снабжения невозможно без необходимого набора клапанов регулировки. Они используются для стабилизации системы с учетом настроек определенных параметров.

В основе работы находится ограничение подачи горячей воды за счет изменения диаметра труб. Для этого в конструкции устанавливается запорная арматура, а в системе регулировки — специальная головка. Перепускные клапаны на отопительную систему делятся на следующие виды:

1. 1. С сервоприводом. Для нормальной работы этот регулировочный элемент подсоединяется к термодатчику либо блоку управления. При получении определенных настроек благодаря сервомеханизму меняется расположение штока, в результате чего регулируется количество подачи теплового носителя.
2. 2. С термоголовкой. Во время температурного действия на термический элемент начинает происходить его расширение и повышение напора на седло. Вследствие этого штуцер опускается, что ограничивает подачу воды.
3. 3. С ручной подачей теплоносителя.

Эти виды регулировочных устройств дают возможность менять основной параметр — рабочий режим температуры. Монтаж производится в обвязке коллекторов теплого пола и батарей отопления. Установку клапана регулировки нужно производить так, чтобы исходящая тепловая энергия от радиаторов не действовала на термоэлемент.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

• если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
• в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
• в рычажно-грузовом оборудовании рычаг размещают горизонтально;
• на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
• для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
• сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
• выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
• в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Виды клапанов

Клапаны принято классифицировать по трем критериям, в каждом из которых выделяют два типа устройств:

По скорости срабатывания​​​​​:

Пропорционнальные. Открываются постепенно, позволяя пару плавно выходить из контура. Не вызывает гидроудара при закрытии, поэтому может использоваться как в сжимаемых, так и в несжимаемых средах.

Двухпозиционные. При достижении пограничного давления резко открывается, освобождая большое количество воды или газа. Используется в контурах как с жидкостями, так и с газом

Но важно учитывать, что при резком закрытии жидкость может вызвать гидроудар, поэтому двухпозиционные клапаны рекомендуют использовать только с сжимаемыми средами

По высоте подъем запора:

• Частично подъемные. Открываются на небольшое расстояние, из-за чего не могут резко высвободить большой объем газа. Рекомендуется использовать только в контурах с жидкостями
• Полностью подъемные. Открываются полностью, благодаря чему могут применять и в газовых, и в жидкостных системах. Позволяют выпускать большой объем среды, значительно снижая давление внутри контура.

По устройству механизма:

• Пружинные. Пружина может со временем потерять герметичность, сложно регулировать давление на запорное кольцо. Можно применять на трубах небольшого диаметра в квартирах и частных домах.
• Рычажно-грузовой. Выше стоимость, но давление можно менять с помощью системы грузов. Ограниченность применения трубами широкого диаметра.

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

• Danfoss (Дания);
• Herz Armaturen (Австрия);
• Honeywell (США);
• Icma (Италия);
• Esbe (Швеция);
• Caleffi (Италия).

Теперь основной блок рекомендаций:

1. Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
2. Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
3. Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
4. Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
5. В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;

• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

• сталь;
• латунь;
• чугун.

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:

• с давлением до 2 кПа;
• до 40 кПа;
• 150 кПа включительно.

Байпас в системе отопления — запасной путь для теплоносителя

Современная гидравлическая система отопления или водоснабжения содержит большое количество запорно-регулирующей аппаратуры, теплообменников, насосов и прочих элементов, которые могут стать неработоспособными. Для их ремонта может быть предусмотрен специальный обходной «путь» для жидкости – байпас, который позволит отключить определенный участок контура, не нарушая функциональности отопления в целом.

Что это такое?

Дословно в переводе с английского «bypass» означает «обходной». Это позволяет понять, что такое байпас в отоплении.

Это обходной участок трубопровода, который располагается параллельно к основной магистрали и позволяет забирать на себя часть потока жидкости из основной магистрали для выполнения регулировки или полностью отключить участок магистрали без остановки работы отопления.

Байпас в системе отопления способен играть несколько функциональных ролей. Рассмотрим их…

Байпас для радиатора в однотрубной магистрали отопления

Установка байпаса в системе отопления параллельно к батарее позволяет обеспечить регулировку потока жидкости через нее и, соответственно, температурный режим, а также обеспечивает возможность замены или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многоквартирных домах. Как правильно установить байпас?

Смотрим картинку, подобные системы выглядят примерно так…

Байпас фото которого Вы видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи подающую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они позволяют отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — баланс потока жидкости через батарею отопления и обходную трубу. Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через данный обогреватель. Опционно вместо крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя, так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных. При этом диаметр байпаса выбирается меньше диаметра магистральных труб – обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреву помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Монтаж циркуляционного насоса при естественной циркуляции

При наличии в доме схемы отопления, которая использует естественный принцип циркуляции теплоносителя, ее можно несколько оптимизировать, установив электрический циркуляционный насос для принудительного движения теплоносителя. Но чтобы сохранить функциональность «естественности» (она может понадобиться при отсутствии электроэнергии) используют байпас с насосом в комплекте с запорными кранами. На самой магистральной трубе устанавливается шаровый кран соответствующего диаметра. Байпас в системе отопления фото которого Вы видите ниже, включает в себя, вместо шарового крана, обратный клапан для байпаса, который препятствует движению теплоносителя по малому кругу при функционировании насоса.

Обходные варианты в водоснабжении

Подобный байпас в системе водоснабжения может быть использован для установки счетчика воды и обеспечения необходимости аварийного водоснабжения объекта, когда открывается кран на основной трубе, который в обычном режиме закрыт и опечатан. Эта манипуляция помогает увеличить объемный расход воды в случае возникновения пожароопасных ситуаций – через счетчик поток воды ограничен. Итак, подытожим! Простой байпас в комплекте с необходимым оборудованием в современных отопительных сетях позволяет решать довольно сложные технологические задачи. Главное грамотный расчет, монтаж и правильная эксплуатация подобных узлов.

Устройство и принцип работы группы безопасности

Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:

• прибор для автоматического отвода воздуха;
• клапан сбрасывающий, предохранительный;
• манометр.

Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.

Отводчик воздуха

По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:

• первичное заполнение системы рабочей средой;
• подпитка трубопровода свежим теплоносителем;
• дефекты в уплотнительных прокладках;
• засор трубопровода частицами ржавчины;
• некачественный монтаж магистрали и оборудования.

В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.

Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.

Клапан предохранительный

С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.

ВАЖНО! Чтобы в помещении котельной было всегда сухо – рекомендуется предохранительный клапан подключать к сливу в канализацию. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

• сбой в работе автоматики;
• повышение объёма теплоносителя в случае поломки термостата;
• нарушение давления потока жидкости в линии трубопровода.

В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.

Манометр

Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.

При выборе стрелочной гарнитуры необходимо учесть следующие факторы:

• размер циферблата;
• точность измерения;
• допустимая погрешность;
• измерительные единицы (бары или атмосферы);
• допустимое давление.

Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.
