Портал для электрокамина своими руками — фото вариантов, чертежи и пошаговая инструкция

Установка изделия из полиуретана

Полиуретановый очаг

Предлагаем пошаговую инструкцию по созданию псевдоочага из полиуретана:

1В магазине с отделочными материалами нужно купить готовый портал из полиуретана. Подберите экземпляр с лепниной, узорами или любой другой в соответствии с выбранным стилем

2Приготовьте контактный клей, шпатлевку, отделочные материалы

3Соорудите прямоугольную топку из фанеры, ДСП или гипсокартона (ее размеры должны совпадать с нишей в каркасе)

4Выберите место для камина. Нанесите клей на внутреннюю поверхность каркаса и плотно прижмите его к стене

5Вставьте внутрь топку или купленный заранее электрокамин

6Зазоры между каркасом и топкой тщательно заполняются и замазываются шпатлевкой

7Выполните финишную отделку

По желанию, наверх можно установить каминную полку из дерева или пластиковую, стилизованную под натуральный камень

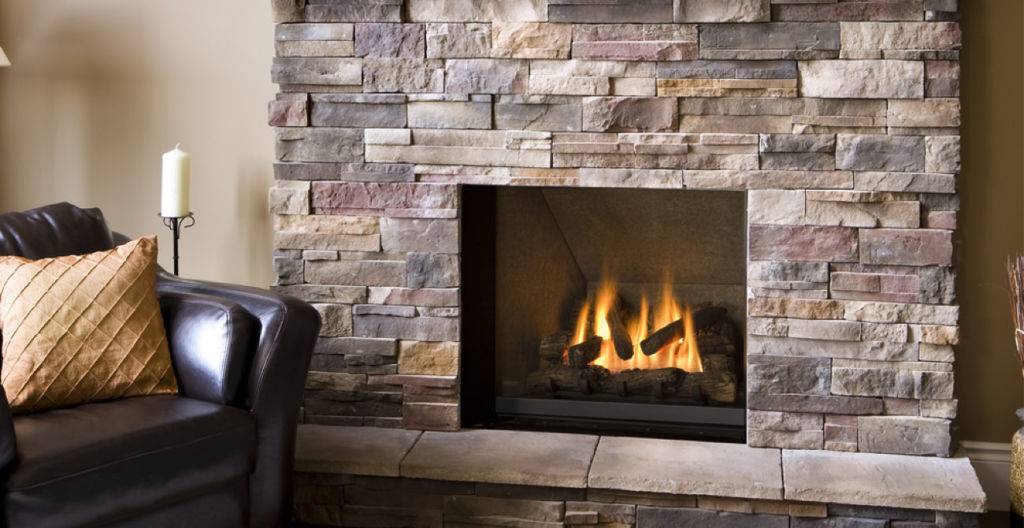

Уютно смотрится камин, отделанный декоративной плиткой под камень, которую можно приклеить на универсальный клей для керамики.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Сборка каркаса

Разнообразие форм и конструкций каминных порталов не позволяет использовать единую пошаговую инструкцию для их монтажа. В каждом конкретном случае будут свои нюансы сборочных работ. Но их общий ход выглядит следующим образом:

Проводится разметка: на полу и стенах отмечается положение направляющих профилей, образующих контур портала и топки.
К стене при помощи дюбелей прикрепляется основа задней плоскости ниши, состоящая из двух вертикальных стоек и двух горизонтальных поперечин. Делаются они из направляющего профиля. Высота нижней поперечины равна подъему подиума, на которой будет располагаться камин.
На стену крепятся направляющие профили, ограничивающие пространство топочной камеры.

Закрепляются направляющие на полу.
Монтируются передние стойки. С задними они соединяются поперечинами, размер которых определяет глубину будущего камина. Положение элементов контролируется при помощи уровня и фиксируется саморезами.
Таким же образом крепятся стойки пьедестала и обвязываются при помощи горизонтальных поперечин.
На завершающем этапе устанавливаются внешние своды топки и другие горизонтальные перемычки, необходимые для придания жесткости конструкции.

Нагляднее представить процесс сборки каркаса поможет следующее видео.

Этап 3. Возведение пьедестала

Строительство камина начинается с изготовления пьедестала под портал. Желательно использовать для этого кусок столешницы, обрезанный в соответствии с размерами устройства.

Рекомендуется использовать столешницу из МДФ с ламинированным защитным покрытием. Этот материал невосприимчив к воздействию влаги и высоких температур. Современный цветовой ассортимент достаточно широк, что позволяет выбрать столешницу на любой вкус. Словом, никаких трудностей на данном этапе возникнуть не должно.

Пьедестал для камина

Если планируется установка пристенного камина, то выпиливается столешница прямоугольной формы (для этого используется электролобзик), а если углового, то пятиугольной.

Постамент нужно поднять, установив его на небольшое возвышение. Таким возвышением может стать каркас, выполненный из металлопрофиля 5х5 см или 5х4 см. В конце пьедестал закрывается плинтусом из пластика, цвет аналогичен цвету столешницы.

Материалы для изготовления

Важно внимательно выбирать подходящий для изготовления портала материал. Выбор прямо зависит от конструкции камина

Для декоративных и электрических моделей можно использовать для изготовления портала древесину, полиуретан, пластмассу и гипсокартон. Для каминов с живым пламенем портал делают из камня, кирпича, песчаника и мрамора.

Можно изготовить эту конструкцию из древесины или гипсокартона, но в этом случае необходимо защитить материал от огня.

Характеристики материала для изготовления:

Древесина. Из этого материала сложно делать, причина в том, что при изменении влажности и температуры деревянные элементы деформируются. По этой причине такую конструкцию допустимо использовать не для каждой модели. Чтобы снизить воздействие негативных факторов, нужно изготавливать конструкцию из хорошо высушенного материала предварительно пропитанного антипиренами и использовать только синтетический клей.
Полиуретан. Часто применяют при изготовлении. Легкий, износоустойчив, не скалывается, не растрескивается и не крошится. Хорошо выдерживает высокую температуру, можно покрыть патиной или позолотой или просто покрасить.
МДФ. Мелкодисперсная фракция древесины изготавливают из мелких опилок, их склеивают лигнином или парафином, экологически безопасный материал. Легко обрабатывать, слабо деформируется, выдерживает высокую влажность.
ЛДСП. Материал стоит недорого, хорошо противостоит механическим воздействиям и высокой температуре, внешне напоминает древесину. Но тонкая обработка ЛДСП невозможна.
Фанера. Нужно помнить, что можно делать только из материала, предназначенного для внутренних работ. У нее есть маркировка 1-4, при том, что 1 значит самую лучшую обработку поверхности. Фанера дает возможность создать изящный портал, а если набивать фанеру на брус, то можно сделать легкую передвижную конструкцию. Но у фанеры есть серьезный минус – даже материал с повышенной водостойкостью впитывает влагу, что со временем приведет к деформации.
Гипсокартон. Позволяет изготовить дешевый и простой портал. Но нужно помнить, что такую конструкцию делают во время отделки комнаты. Последующие корректировки и перемещения недопустимы. Плюс гипсокартона – пластичность, позволяет сделать конструкцию любой необходимой формы.
Камень. Красивый, но наиболее дорогой материал. Неоднородная структура, позволяет сделать уникальное изделие. Работа трудоемкая, но готовая конструкция придаст помещению элегантный вид.
Чугун. Материал неприхотлив в использовании, можно не думать об обслуживании и чистке нескольких лет. Чугунные модели улучшают теплоотдачу, что позволяет быстро нагреть большую комнату.
Паркетная доска. В основном из этого материала делают фальш-камины, можно в него установить небольшой электрокамин. Выглядит оригинально, если доски покрыть морилкой, то они приобретут красивый оттенок.

Портал для камина из гипсокартонаПортал из полиуретанаОблицовка камина мраморомИз искусственного камня

Рассчитываем размеры камина правильно

Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту

Размеры элементов, мм	Площадь помещения
	12 м2	15 м2	20м2	25 м2	30 м2	40м2
Ширина портала	400	500	600	700	800	900
Высота портала	420	490	560	630	700	770
Глубина топки	300	320	350	380	400	420
Высота задней стенки	не менее 360
Ширина задней стенки	300	400	450	500	600	700
Высота дымосборника	570	600	630	660	700	800
Сечение дымохода с шероховатой внутренней поверхностью	140*270	140*270	270*270	270*270	270*400	270*400
Сечение дымохода с гладкой внутренней поверхностью	140*140	140*270	140*270	270*270	270*270	270*270

Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:

Измеряем площадь комнаты и делим ее на 50.

Полученное значение – это размер топочного окна.

Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.

Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.

После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.

Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.

Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.

При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.

Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту

В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.

Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

На рисунке показано, как правильно выводить высоту дымохода.

Высота дымохода над крышей

Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.

Виды конструкций для электрокаминов

Электрокамин состоит из двух частей: собственно, электроприбора, имитирующего очаг, и портала — объемной конструкции, в которую очаг устанавливается. Вот портал-то и можно соорудить своими силами. Поступив таким образом, вы не только сэкономите средства, но и будете точно знать, что такой электрокамин имеется только у вас одного.

Но прежде чем взяться за инструменты, нужно обдумать конструкцию будущего камина. Вот какие вопросы встают перед мастером:

Место установки прибора: наиболее привычным является пристенный камин. Но такая конструкция будет уместной только в просторной комнате. Если же помещение имеет скромные размеры, в нем можно установить камин в угловом исполнении: угол обычно представляет собой наименее востребованную зону, так что установка сюда камина почти не отразится на количестве свободного пространства.
Тип камина: в большинстве своем люди привыкли видеть камин стоящим на полу. Такое решение является наиболее предпочтительным, но оно требует наличия перед камином свободного места. Те, кому с этим не повезло, могут выкрутиться путем обустройства навесного камина — малый вес псевдо-камина позволяет это сделать.
Материал: портал электрокамина можно выложить как из штучных строительных материалов — кирпича или природного камня, так и из листовых: ДСП, металла, стекла. Но наиболее практичным материалом является гипсокартон: он дешев, имеет малый вес, режется при помощи простого ножа и позволяет применять множество эффектных разновидностей отделочных материалов. Изготовить идеально ровный гипсокартонный портал сможет даже человек, совсем не имеющий навыков домашнего умельца.

Следует обратить внимание читателя на тот факт, что такие материалы, как массивная доска, фанера или пластик не подходят для изготовления портала электрокамина, так как при нагреве они деформируются. Электрокамин в интерьере помещения

Электрокамин в интерьере помещения

Если вы живете в маленькой квартире, поищите в каталогах специальные электрокамины, имеющие очень малую глубину. Сегодня многие производители выпускают приборы с глубиной всего 70 мм.

В данной статье мы рассмотрим технологию изготовления напольного электрокамина из гипсокартона на металлическом каркасе.

Типовой вариант электрокамина выглядит весьма скучно. Портал для электрокамина своими руками – хороший шанс отличиться и создать уникальный декор.

Рекомендации по изготовлению горелки для биокамина вы можете почитать тут.

Подробно о том, как соорудить портал для камина из гипсокартона, вы можете почитать в этой теме. От проектирования до изготовления.

Форма портала для электрокамина

Наиболее ответственный этап — конструирование портала. Его форма будет зависеть от следующих факторов:

Место установки

Имеются два варианта:

пристенный портал: основание будет прямоугольным;
угловой — с треугольным основанием.

Электрический угловой камин в интерьере

Первый вариант считается классическим, второй — подходит для небольших помещений.

Угол обычно является наименее востребованной зоной, так что установленный здесь камин даже при наименьших размерах комнаты тесноты не создаст.

Исполнение

Камин может быть:

напольным;
навесным.

Первый вариант опять же считается классическим, но он подходит для просторных помещений, поскольку предполагает наличие некоторого свободного пространства перед камином. Навесные модели в этом не нуждаются, что позволяет размещать их в небольших комнатах.

Навесной камин в спальне

Тип очага

В случае с напольным вариантом следует прежде всего определиться с уровнем установки самого электрокамина (очага). Обычно его располагают на уровне пола. Но от этого правила можно отойти, если выбранная модель имеет значительную ширину — такие очаги гармонично смотрятся как на полу, так и на некотором расстоянии от него.

Если очаг имеет обрамление, стенки портала не должны его загораживать.

Если в обрамлении электрокамина ярко выражен тот или иной стиль, то и портал придется отделывать и декорировать соответствующим образом. Если же вы не хотите зависеть от дизайна очага, выбирайте модель с нейтральным обрамлением или вообще без оного — так называемый очаг-вставку.

Очаг-вставка

Зависят ли размеры портала от размеров очага? Конечно, определенную пропорциональность следует соблюдать. Наиболее гармонично смотрятся порталы, в которых очаг занимает 2/3 высоты и ½ ширины.

Если ничего подобного вам делать еще не приходилось, начните с самой примитивной конструкции. Простоту форм можно будет компенсировать при помощи разнообразного декора.

Важными функциональными элементами портала являются отверстия для циркуляции воздуха. Если их не предусмотреть, очаг может перегреваться. Также на этапе проектирования необходимо продумать размещение в изделии электропроводов.

Выбираем форму портала и стиль оформления

Проектировать портал следует после того, как приобретён электрокамин. Во-первых, так вы сможете снять точные размеры с учётом вентиляционных зазоров и выпуска шнура. Во-вторых, будет понятно, в каком стиле следует выдерживать весь комплект. Сегодня весьма популярны декоративные топки без ярко выраженных элементов оформления — к ним подойдёт любой портал, созвучный с интерьером самого помещения. Но если электрокамин на видимой части имеет декор, подчёркивающий принадлежность к конкретному стилю, ориентироваться придётся на него.

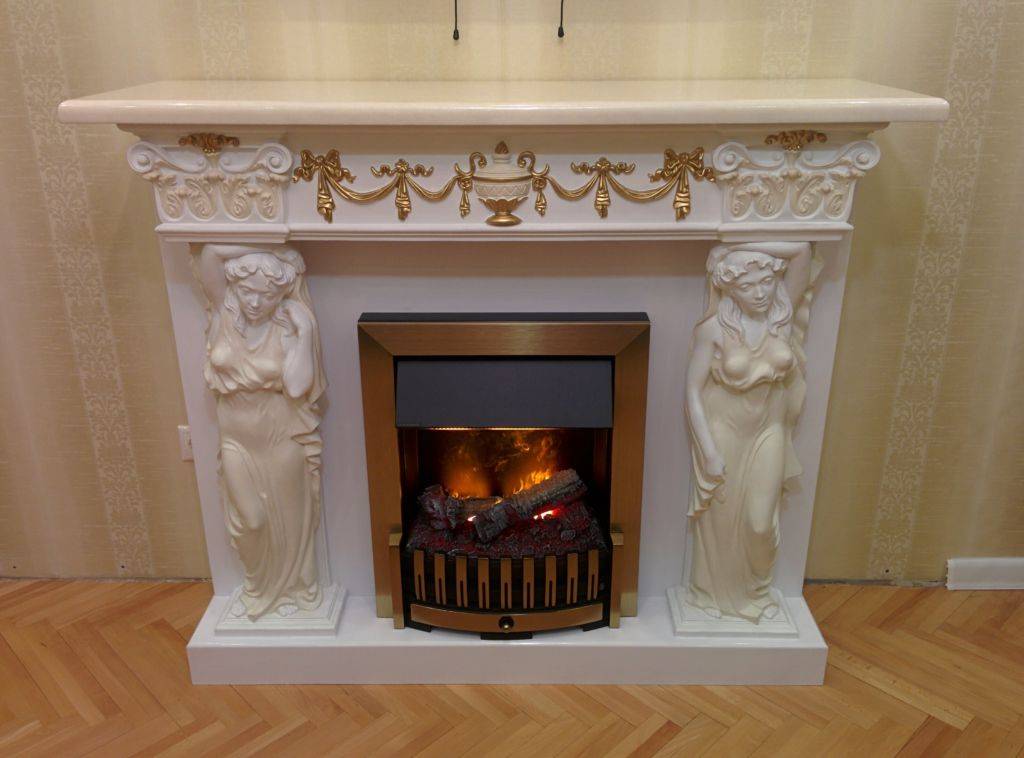

Эта электрическая топка уже украшена богатым декором в классическом стиле

Основные варианты оформления порталов:

Кантри — для небольшого помещения подойдёт компактная конструкция из окрашенного или просто вскрытого лаком светлого дерева. В просторных комнатах лучше смотрится обкладка декоративным кирпичом либо оштукатуренная поверхность, частично выложенная искусственным камнем.

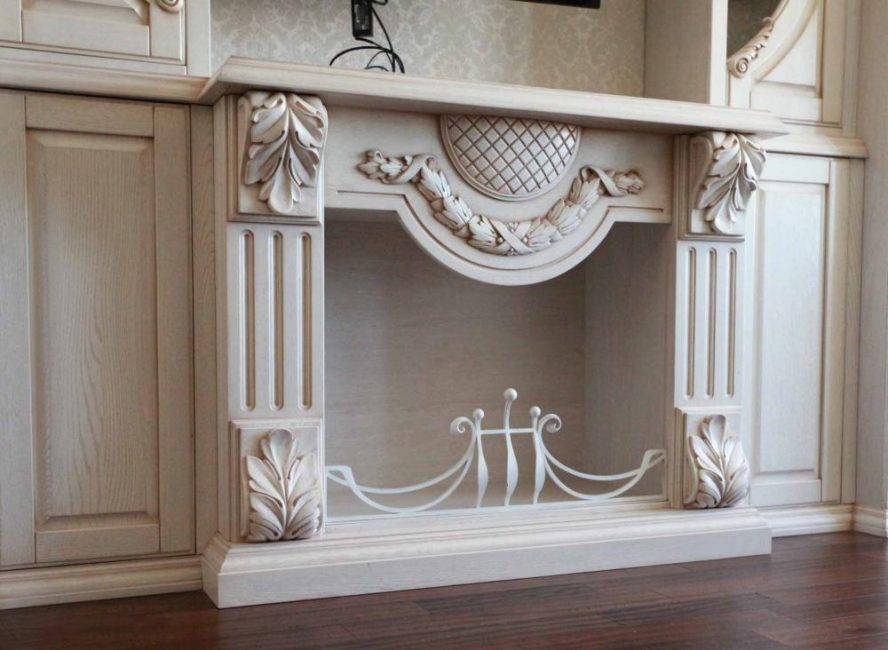

Викторианский — добротные резные порталы из дорогих сортов древесины, украшенные позолоченными вензелями и молдингами. Отлично смотрится облицовка плитами, имитирующими шлифованный камень, но непременно тёмных тонов.
Классический — симметричные конструкции с отделкой под мрамор или оштукатуренные порталы со сдержанной лепниной. Отличительная черта — имитация колонн или хотя бы намёк на них в виде вертикальных полос обрамляющих панелей. Изготавливаются такие модели из полиуретана или гипса.
Современные стили (урбан, hi-tech) – обычно не требуют создания громоздкого портала, довольствуясь скромной рамкой простой формы из металла или окрашенного стекла. Минимум декора и компактность — главные правила этих течений.
Шале или романский стиль — несмотря на существенные различия между двумя направлениями в дизайне, камины для них оформляются примерно одинаково. Здесь приветствуются громоздкие конструкции в обкладке из камня, а полка и декор постамента выполняются из массива насыщенных тонов.

Что касается формы и габаритов — всё зависит от особенностей помещения и выбранного места для будущего камина

Поскольку эта деталь интерьера привлекает к себе особое внимание, лучше отвести очагу свободную стену без лишнего декора. При этом портал должен быть соразмерным — не стоит в тесной комнате устанавливать слишком громоздкую и пышную конструкцию

Стандартная форма для пристенных моделей — прямоугольная.

Независимо от исполнения, традиция требует устройства небольшого пьедестала в основании камина. Его ширина должна быть на 30 см больше портала, а высота может достигать 20 см. Впрочем, здесь хозяева вольны в своём выборе, но без каменной или кирпичной подушки имитация настоящего очага будет казаться не слишком правдоподобной.

Широкий пъедестал под мрамор придаёт электрокамину большую значимость

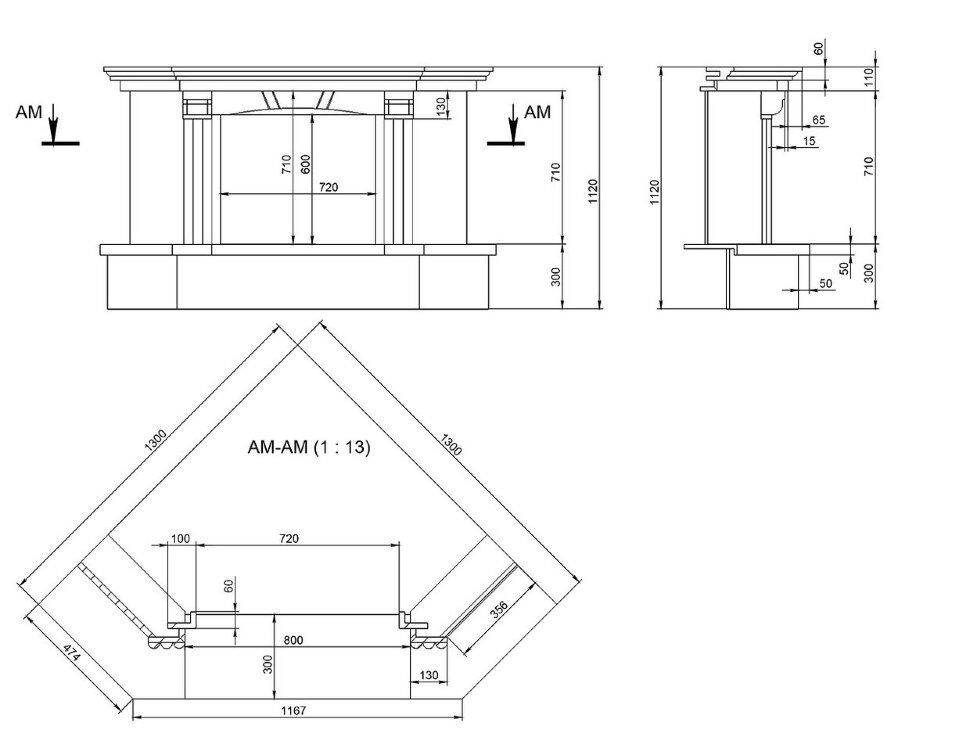

Угловые модели электрокаминов всегда смотрятся эффектно, к тому же, они не занимают много места, так что их стоит выбрать для небольших квартир. Конструкция может быть как самой простой — повторяющей в сечении треугольник — так и призматической. Для каминов с панорамным полукруглым стеклом портал тоже лучше сделать радиусным: благодаря ему весь комплект будет выглядеть гармоничнее.

Широкий угловой портал не занимает много места

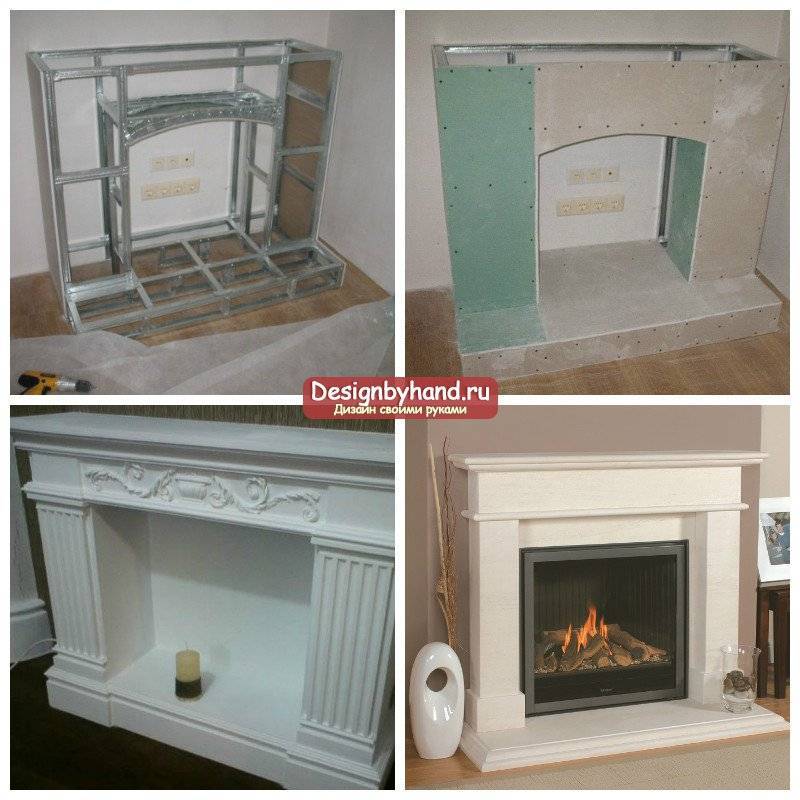

Создание каркаса

Каркас портала будем возводить из специального металлопрофиля, который выпускается для устройства гипсокартонных перегородок. Нам понадобятся следующие его разновидности:

стоечный профиль с размерами сечения 60х27 мм;
направляющий профиль с размерами сечения 27х28 мм.

Для скрепления профилей между собой следует использовать специальные короткие саморезы со скруглением по краю шляпки, которые в обиходе именуют «клопами» или «семечками». Для их завинчивания потребуется крестообразная отвертка.

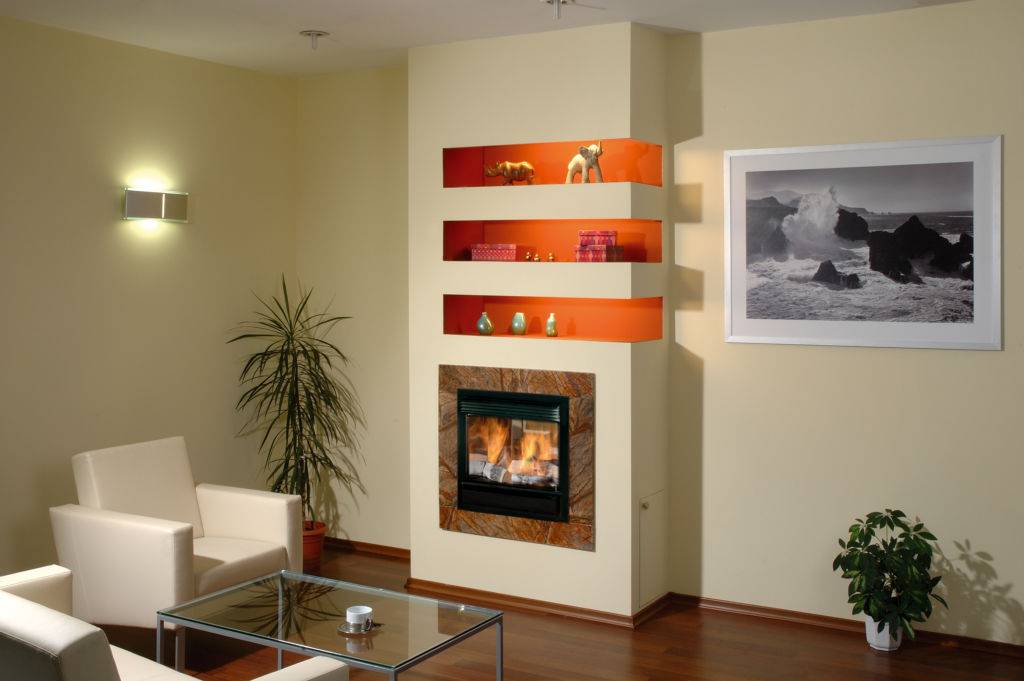

Стильный камин из гипсокартона

Каркас собирается в следующем порядке:

На стене по месту установки портала закрепляют жаропрочный экран, например, лист жести на подкладке из базальтового картона.
На полу устанавливается пьедестал, края которого должны несколько выступать за края портала. Пьедестал представляет собой ламинированную плиту MDF (столешницу), установленную на профили с сечением 50х50 мм. Торцы этой части конструкции закрываются пластиковым плинтусом.
На стену при помощи реечного уровня и отвеса наносится идеально ровная разметка, по которой затем прикручивается дюбелями направляющий профиль. Этот же профиль прикручивается к столешнице пьедестала.
К направляющему профилю прикручиваются отрезки профиля стоечного, образующие ребра портала. Далее вдоль каждой грани получившегося параллелепипеда с шагом в 200 – 250 мм закрепляют промежуточные усиливающие элементы, которые также выполняются из стоечного профиля.

Сверху к каркасу портала прикручивают каркас короба, который будет имитировать дымовую трубу. Одновременно он прикручивается и к стене.

Короб-труба может иметь небольшую глубину — достаточно 100 мм, чтобы только обозначить рельеф; но он обязательно должен достигать потолка.

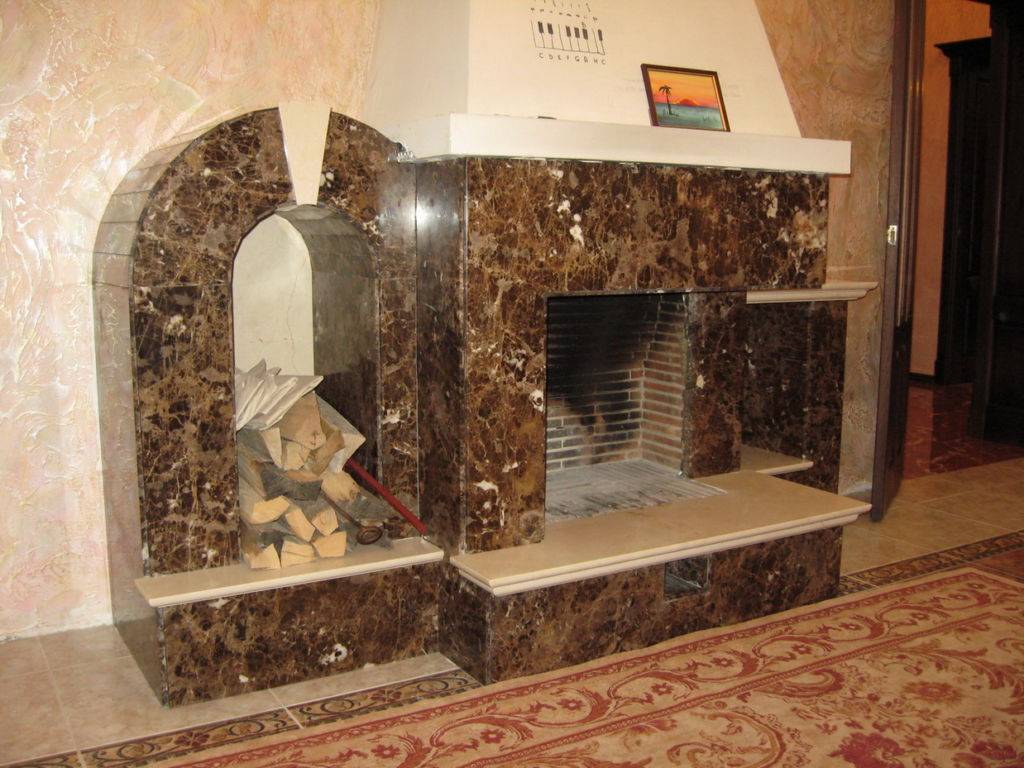

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Поэтапный процесс сборки

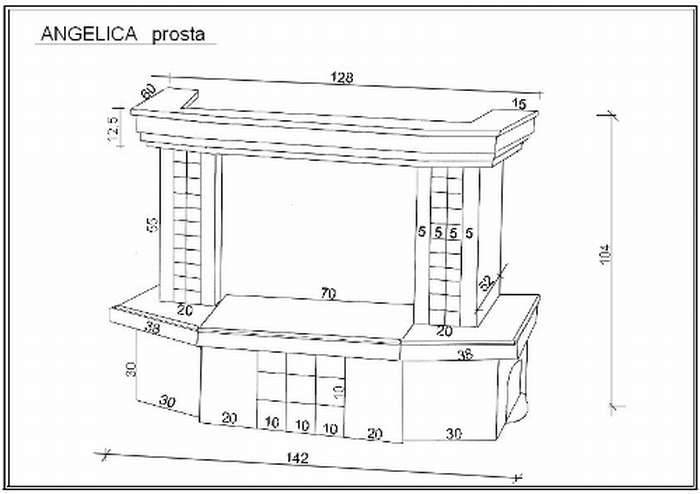

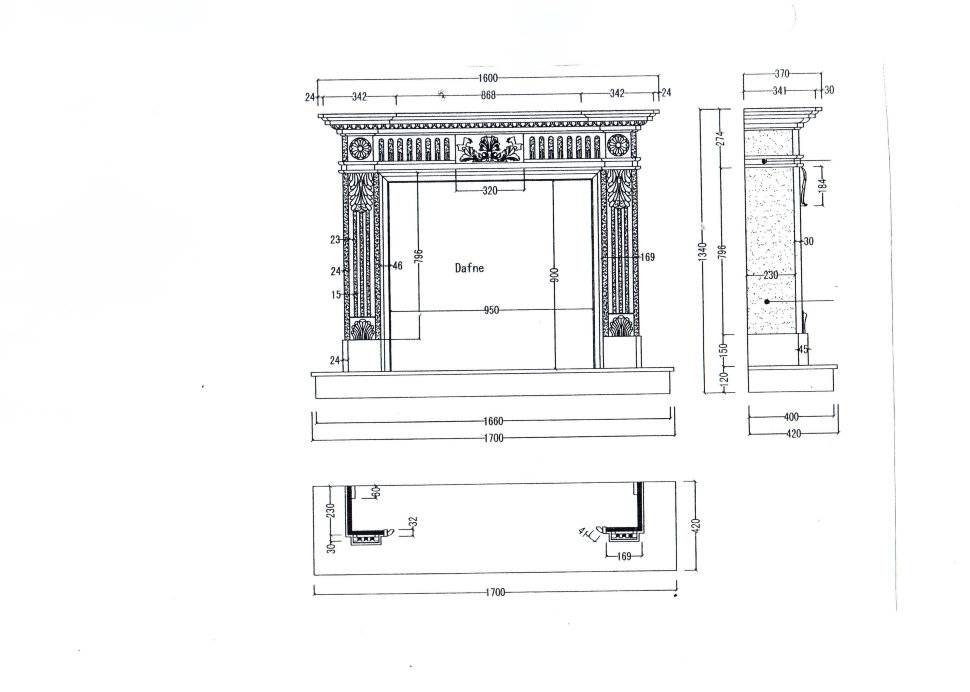

Чертеж

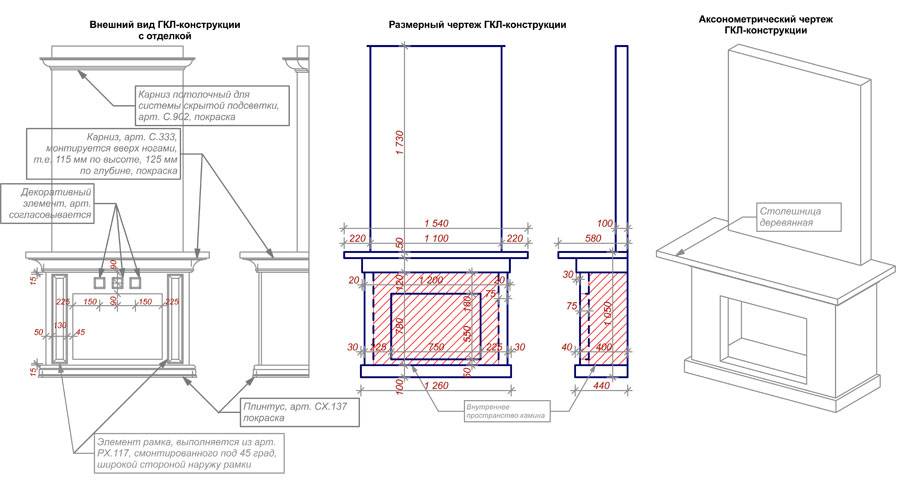

Начальный этап любой постройки из гипсокартона требует четко поставленного задания. Поэтому, прежде всего, подготовьте правильный чертеж.

Для того чтобы сделать своими руками оригинальный портал для камина, необходимо учесть его размеры, а также определить ширину, глубину и высоту будущей конструкции. Перенесите все данные на листок бумаги и произведите черчение с учетом следующих моментов:

Стыки гипсокартонных плит усиливаются уголками.
Изнутри конструкция изолируется жаропрочным материалом.
Через каждые 20 см устанавливается усилительная опора из стоечного профиля.
Конструкция изготавливается из стоечных и направляющих профилей. Последние крепятся непосредственно к стене, а из стоечных формируют каркас портала.

Необходимые материалы и инструменты

Если вы хотите производить все работы по постройке каминного портала исключительно своими руками, нужно обзавестись необходимым инструментом и материалами. Вам понадобятся:

перфоратор
болгарка (ножовка по металлу)
шуруповерт
нож для гипсокартона
просекатель (не критично)
длинная линейка
рулетка
уровень
карандаш

Построение и последующая обшивка каркаса предусматривает наличие следующих материалов:

стоечный и направляющей профиль
гипсокартон
жаростойкий материал (например, фольга)
оцинкованные уголки для укрепления стыков гипсокартона
саморезы по металлу 3,5х25
дюбеля для крепления профиля к стене и полу

Для дальнейшей отделки, рекомендуется зашпаклевать места стыков гипсокартона и креплений саморезами, а также произвести полное грунтование поверхности.

Разметка основания и подведение электричества

С помощью длинной линейки и карандаша перенесите размеры портала из чертежа на поверхность, где он будет располагаться, а также разметьте гипсокартон и места крепления направляющего профиля к полу и стене.

Позаботьтесь о подведении электричества. Отдавайте предпочтение проводу с большим диаметром сечения. Чем выше предполагаемая мощность электрокамина, тем толще должен быть провод. Для агрегата с потреблением в 2 кВт рекомендуемый диаметр – 2,5 мм2. Не забудьте о розетке.

Каркас

Для начала, нарежьте профили нужного размера. Удобнее всего это делать болгаркой, но в случае ее отсутствия, подойдет ножовка или ножницы по металлу. Замерьте и отрежьте уголки для укрепления гипсокартонных листов.

Согласно разметке, сделайте перфоратором отверстия для крепления направляющего профиля, инсталлируйте его. Помните, на этом этапе лучше переусердствовать и создать больше точек связки, чем получить непрочно прикрепленную конструкцию.

Теперь займитесь коробкой из стоечного профиля. Не забывайте усиливать каркас через каждые 20 см. С помощью просекателя смонтируйте его на направляющие профили. Если такого инструмента у вас нет – воспользуйтесь саморезами.

Гипсокартон

Раскраиваем листы гипсокартона

Внимание! Будьте предельно точными в размерах

Напоминаем, от того, насколько усердно и внимательно вы сможете своими руками сделать работы по возведению портала для электрокамина из гипсокартона на этом этапе, будет зависеть последующая пожаробезопасность всей конструкции; необходимо сделать качественную изоляцию внутренней ниши жаростойким материалом.

Монтаж гипсокартона начинаем изнутри, с последующей фиксацией изолирующего слоя. После этого прикручиваем внешние листы и укрепляем стыки оцинкованным уголком. Не забудьте предусмотреть отверстие для вывода теплого воздушного потока.

Финишная отделка и монтаж камина

Последним из этапов является шпаклевка мест стыков листов, а также крепления саморезов, и последующее грунтование всего портала для камина из гипсокартонных листов. Но прежде наложения грунта, дождитесь полного высыхания шпаклевки.

Выбор декоративно-облицовочных материалов производите на свой вкус в соответствии с общим дизайном интерьера. Создание из гипсокартона портала для электрокамина подразумевает возможность индивидуального подхода. Для облицовки может быть использована керамическая плитка, искусственный камень, дерево и пр.

Когда все работы окончены, вы можете установить электрокамин внутрь портала и подключить к сети. Способ монтажа зависит от модели конкретного производителя, но, в общем, не должен вызывать у вас никаких трудностей.

Теперь вы знаете, как своими руками можно сделать красивый портал для камина из листов гипсокартона. Но ведь каждый человек – уникален, и в своем творчестве способен достигать самых невообразимых высот. Оставьте, пожалуйста, комментарий, нам будет очень интересно узнать о результатах вашей работы!
