Кладка печи своими руками — подробное руководство порядовки со схемами и чертежами

Красивые примеры в интерьере

Декоративные эффектные варианты отделки красивых и стильных печей.

Массивная печь-каменка во всю стену станет ярким акцентом парильной комнаты. Она может быть декорирована вставками из плитки, отделана камнем и оригинальной кирпичной кладкой. Остальные детали интерьера, в том числе и тазы с ковшами, выполнены из светлого дерева. Органичным аксессуаром выступают веники.

Если есть желание оформить баню в стиле хай-тек, необходимо использовать лаконичную небольшую каменку, возможно мини, и блестящие металлические листы в интерьере. Последние также могут выступить защитой деревянных стен.

Правильный выбор камней не только улучшит качество пара, но и украсит интерьер. Эксперты рекомендуют отдавать предпочтение речной гальке, базальту, порфириту, которые не боятся высоких температур.

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой.

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

• дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

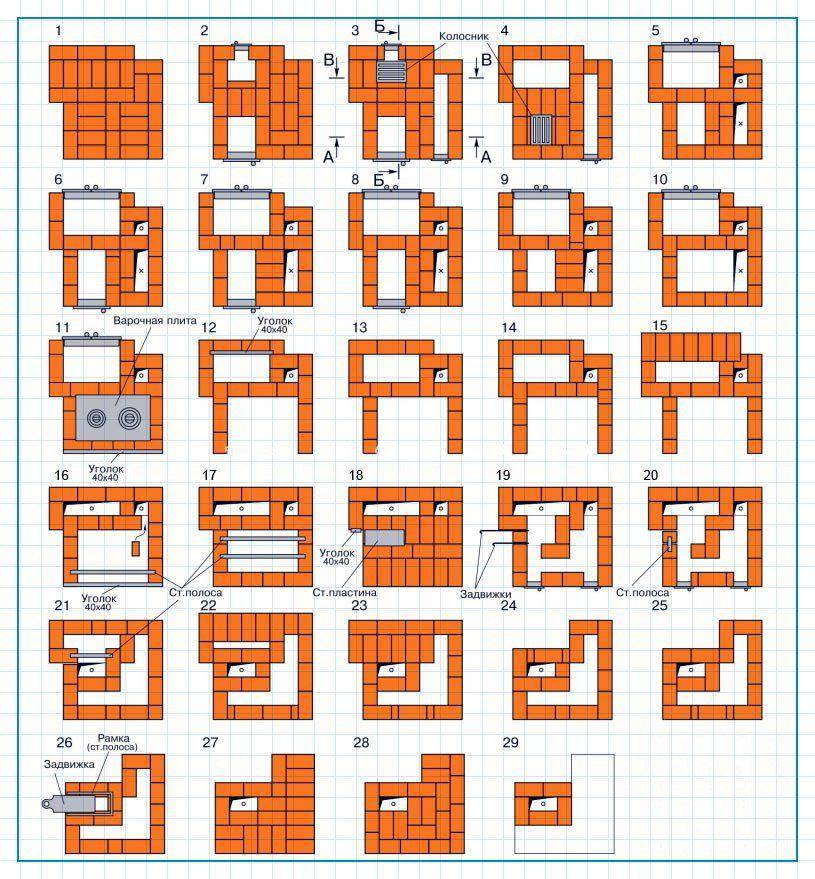

Проекты печей из кирпича такого типа выглядят следующим образом:

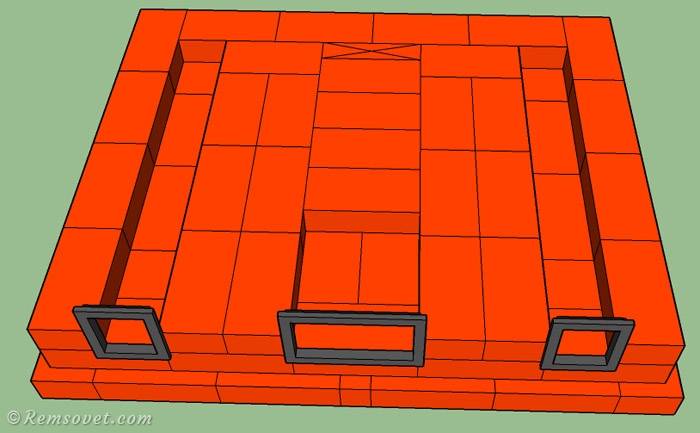

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Структура кладки кирпича

Воспользовавшись чертежами печей из кирпича своими руками, старайтесь найти самый простой способ. Как правило, такие печи получаются маленькими и способны отопить 1 комнату либо небольшой дом. Площадь около 0,4 м2. Расход кирпича малый и вес печки небольшой.

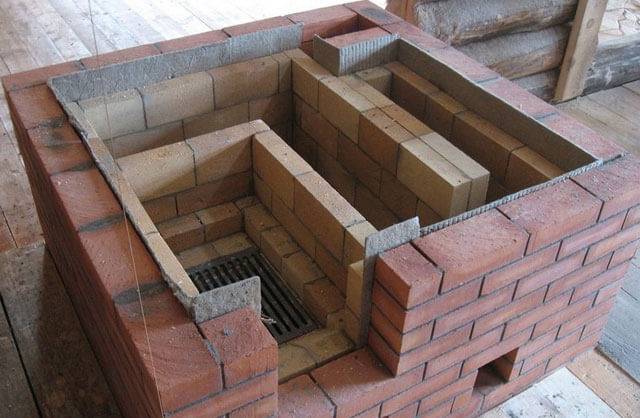

Естественно, процесс укладки начинается с первого ряда. Раствор кладется в толщину 2-3 мм.

Во втором ряду необходимо установить поддувало, обернув ее предварительно асбестовым шнуром. Дверка крепится при помощи проволоки, установленной в кладке.

Третий ряд будет сделан из шамотного кирпича. Четвертый ряд кладется на ребро. В том случаи, когда колосники не попадают под свободное место – кирпич режут с зазорами по 3 мм. По двум сторонам.

Не забудьте, во время кладки рядом, оставить задний кирпич без раствора. В будущем вам придется чистить каналы.

Топочная дверка ставится в 5 ряду и его надо выложить плоской стороной для теплообмена. Аналогично кладется седьмой ряд.

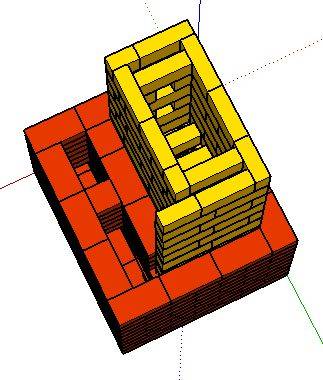

На верхний трех рядах ставят дымоход и задвижка из металла (с асбестовым шнуром).

Рекомендуется по периметру установить плинтус, он обеспечит чистоту возле самой печки.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

• подпечья, используемого для сушки дров, его делают не всегда;
• холодной печурки для хранения кухонной утвари, ее также может не быть;
• шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
• пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
• горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
• щеки – передней стенки горнила;
• устья печи – отверстия между щеками;
• перетрубья – ниши, над которой начинается дымоотводящая труба;
• вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
• лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Чем лучше отделывать?

Если печь несет самостоятельное значение как часть дизайна интерьера, то для отделки ее лучше всего использовать лицевой кирпич пластической формовки. Он почти всегда 2-го сорта; это как раз то, что нужно для скорлупы печки. При постройке новой печи лицевые кирпичи просто кладут снаружи. Тогда отделка получается сама собой, и убиваются сразу 3 зайца: печь дышит полной грудью, вид приобретает, лишь бы швы были аккуратно разделаны, и выходит прочной, т.к. все швы перевязаны как надо.

Если облицовывается старая печь, то о перевязке швов кладки с облицовкой можно не думать хотя бы потому, что старые высохли. А «термопинки» когда-то да сделают свое дело и облицовка пойдет отслаиваться. Прежде в таких случаях печь сначала облицовывали неглазурованным кафелем на известковом растворе, а поверх него – уже кирпичом на том же растворе. Кафельная плитка играла роль своего рода демпфера. Теперь можно обойтись проще и дешевле: кладочный раствор облицовки замесить на тех же глиноземистых цементах.

Отделка камина, вписывающая его в интерьер

Бывает и так, что печь или камин по замыслу дизайнера должны органично вписываться в интерьер, хотя бы как на рис. Тогда возможны 3 варианта: узкий декоративный кирпич, поз. 1 справа на рис., екатеринославский кирпич ручной формовки, поз. 2, и клинкерная облицовочная плитка, поз 3. Последний дороговат, но по качеству наилучший: клинкерная плитка хорошо согласована по ТКР с кирпичом, прочна, цепко сидит на любом растворе, выпускается разнообразных цветов и фактур и дает печи дышать – в клинкере немного пор все-таки есть, а толщина плитки мала.

Узкий кирпич годится для каминов: облицованная им печь дышать не сможет. Приобретать его нужно с разбором: производители часто применяют полимерные присадки. Термостойкость узкого кирпича для облицовки каминов по сертификату на него должна быть не ниже 140 градусов.

Что касается усиленно рекламируемого екатеринославского (или орлёного) кирпича, то претензий к его качеству не отмечено. Но цена явно завышена сравнительно с возможностями материала. Видимо, служба маркетинга руководствуется принципом: «Мерседес» – за звездочку, а мы – за орла двуглавого. Может быть, взимают плату за страх: Екатеринослав – это теперешний Днепропетровск, удельная вотчина небезызвестного пана (или ребе?) Коломойского.

Хотя как знать, как там п/р Коломойский на этого орла поглядывает. Уж в чем-чем, а в изворотливости ему (п/р Коломойскому, не орлу) не откажешь. Вот, решили было однажды пп. революционеры национальные п/р Коломойского турнуть в качестве опасного конкурента. Мол, нельзя по закону быть губернатором с двойным гражданством. Так тот сразу нашелся: «А у меня не двойное, а тройное! Вот, пжалте, украинский паспорт, вот израильский, а вот кипрский! Где это в законе n-π кратное гражданство запрещено? Так вы, пжалста, двухпаспортных хоть в пушку неразделанными заряжайте – и по террористам-сепаратистам. А меня не трожь! Я трехпаспортный, мне можно! Не то – хлопцы батальонные враз растолкуют, как законы толковать надлежит!»

Почесали пп. революционеры национальные там, где шапку носят: а ведь и правда, нету в законе ничего про n-π кратное гражданство. Не прописано, не додумали, как и про единственно возможное, что было бы правильнее и проще всего. Отступились, так и остался п/р Коломойский вотчиною своею править.

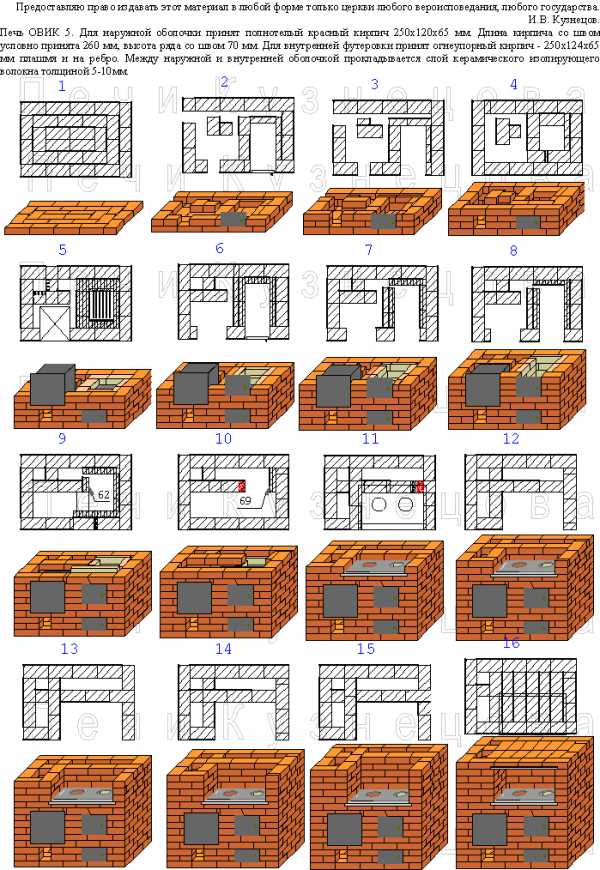

Особенности порядовок печей из кирпича

Печи нередко служат украшением интерьера, поэтому их облицовывают клинкером, изразцами, плиткой. Диагонали в первом ряду тщательно вымеряют, а в центре дымохода подвешивают отвес, который снимают на последних рядах трубы. Также диагонали контролируют через каждые 4 ряда, а на каждом ряду натягивается при укладке шнур, который проверяется правилом. Вместо цементно-песчаного раствора рекомендуется использовать глину, независимо от типа строящейся печи. Уже готовые сухие растворы существенно экономят время, затрачиваемое на подготовку глины. Чтобы состав быстро не высох, перед укладкой кирпич нужно смочить водой.

Расходов при эксплуатации будет меньше, если внутри конструкции не окажется прямоугольных уступов. С этой целью при создании напуска (уступа) камень примеряют без раствора, очерчивают линию напуска, а лишний материал срезают болгаркой. Внутренние швы при кладке регулярно контролируются, а лишний раствор время от времени удаляется. Трубу после завершения работ прочищают.

Кирпичные печи выкладывают из нескольких материалов:

• наружной облицовки;
• кладочного кирпича (основная конструкция);
• шамот – огнеупорным материалом выкладывают места, подвергающиеся сильному нагреву (топка, под);
• кирпич с гранями высокой плотности – находятся внутри печи.

Глиняный кирпич нельзя перемешивать с шамотным, а духовые шкафы, варочные панели, прутья и решетки колосников, водяные баки в кладку не вмуровывают – это связано с различными коэффициентами расширения при нагреве. Если металлические элементы жестко вмуровать в кладку, то конструкция в скором времени разрушится.

Основные элементы конструкции отопительной печи

Схема элементов отопительной печи

Все существующие отопительные печи имеют примерно одинаковую и довольно простую конструкцию. Однако, несмотря на свою простоту, печные агрегаты способны в полной мере решать задачи, связанные с обогревом жилых помещений.

Главными составляющими отопительной печи являются топливное отделение и дымоотводящая конструкция. Если рассматривается отопительно-варочная печка, в состав конструкции нужно включить плиту либо духовой шкаф. По желанию владельца его печка может быть дополнена баком для подогрева горячей воды.

Отопительная печь. Общая схема

Отопительная печь. Общая схема

Важнейшая часть любой отопительной печки. Объем топливника рассчитывайте в соответствии с площадью обогреваемого пространства, особенностями используемого топлива и т.д. Для изготовления топливника печи используйте качественный огнестойкий кирпич. Стенки топливника должны иметь толщину от половины кирпича.

Зольник (поддувало) для печи

Это отделение предназначено для сбора отходов работы печи. Также через зольную камеру осуществляется подача кислорода к сгораемому топливу.

Зольник обустраивается ниже решетки колосника и оснащается индивидуальной дверцей.

Высота топливника обычно делается в 3 кирпича.

Правила устройства печной трубы из кирпича

Очень важная составляющая любой печи. Через дымоход осуществляется отведение газов. При этом конструкция обеспечивает дополнительный обогрев помещения.

Кирпичная печь – обустройство дымохода для нее

По возможности дымоход надо конструировать так, чтобы он был максимально прямым. Любые изгибы будут негативным образом отражаться на показателях эффективности работы отопительной печки.

Раствор для выкладки отопительной печи

Чтобы работа вашей отопительной печи была максимально эффективной, надежной и безопасной, а сама конструкция служила максимально долго, вы должны правильно приготовить раствор для кладки.

Выкладка отопительных печек выполняется с применением вязкого раствора, приготовленного на основе глины и просеянного песка.

Для получения такого раствора вам нужно залить глину нормальной влажности водой и тщательно ее размочить. Пропустите смесь сквозь сито и размешайте до однородного состояния. Затем добавьте в смесь песок в количестве, необходимом для получения раствора с требуемой пластичностью и вязкостью.

Раствор для кладки печи

Уделите приготовлению раствора для выполнения кладки должное внимание. От правильности его приготовления зависит качество готового печного агрегата, его основные характеристики и продолжительность службы

Печь-шведка

Еще один вариант варочно-отопительных печей. Это более компактное устройство, в котором варочная панель прячется в углубление. Кроме того, дополнительно над плитой имеется специальная ниша для сушки различных трав, ягод и прочих продуктов.

Как еще называют такие печи для дома из кирпича – «шведка». Подобное устройство имеет массу преимуществ в сравнении с другими печками. Благодаря своей конструкции устройство обладает самым высоким коэффициентом полезного действия – более 60%, так как отопительные каналы идут во всю печь из кирпича для дома. Отзывы использующих подобную печь отмечают, что при небольших габаритах такая конструкция способна обогревать до 70 кв.м жилого помещения.

Ее также возможно использовать в разных режимах работы, при этом практически исключена возможность задымления благодаря особенностям конструкции дымохода. К тому же, подобную печь возможно совместить с камином, когда оба устройства будут использовать один дымоход. Если разместить эту конструкцию на границе гостиной и кухни, то в рабочем помещении вы получите настоящую печь со всеми необходимыми атрибутами, а в гостиной уютный камин.

Особенности кирпичной печи

Популярность кирпичных печей объясняется наличием у них целого ряда положительных характеристик:

1. Высокая теплопроводность. Кирпич относится к тем материалам, которые почти без потерь передают внутрь помещения тепло, полученное в результате сжигание топлива.
2. Способность аккумулировать тепло. Кирпичная печь способна длительное время обогревать помещение даже после затухания пламени в топке.
3. Простота сооружения. В отличие от котла, печку вполне по силам возвести самостоятельно, используя для этого подходящий качественный материал. Главное — обзавестись оптимальной и правильной порядовкой, заранее изучив технологию кладочных работ. Также потребуется подобрать наиболее подходящую разновидность топки и печной конструкции. Использовать во время кладки печи разрешается только специальный огнеупорный раствор.
4. Кирпичные стенки достаточно стойко переносят механические и прочие воздействия, отличаясь долговечностью и безопасностью. Это позволяет, при соблюдении всех правил по кладке, обзавестись надежным обогревающим прибором на длительное время.

Что касается недостатков кирпичных печей, то обычно к ним относят длительное время нагревания. Это следует учесть при отоплении изначально холодных помещений, начиная растопку заблаговременно.

Бани из кирпича: преимущества и недостатки

Кирпичные постройки имеют следующие достоинства:

• экологичность. При изготовлении кирпичей не используются вредные вещества, которые при нагревании будут выделяться. Кирпич – это безопасный материал;
• пожаробезопасность. Кирпич не горит, по этому показателю он в разы безопаснее дерева;
• устойчивость к гниению. Кирпичные бани не повреждаются грибком и другими вредными микроорганизмами;
• отсутствие усадки. Не нужно ждать месяцы, пока постройка даст усадку, переходить к внутренней отделке бани можно сразу после завершения строительства;
• простота постройки. Процесс кладки кирпича довольно простой и по силам даже теоретику;
• возможность возводить сооружения любой формы и конфигурации. При работе с кирпичом вы можете придать постройке любую форму;
• доступная стоимость. Большинство считает, что деревянная баня обходится гораздо дешевле, чем кирпичная баня. Это верно в том случае, если для строительства использовать новый дорогой кирпич, если же выбрать более дешевый, то строительство выйдет дешевле;
• долгий срок службы. Кирпичная постройка может простоять гораздо дольше (до 150 лет), чем деревянное здание.

Несмотря на массу преимуществ кирпича, он имеет и недостатки:

гигроскопичность. Со временем кирпич впитывает воду, поэтому необходимо делать гидро- и пароизоляцию;
высокая теплопроводность

Не менее важно обеспечить качественную теплоизоляцию, в противном случае вам понадобится много топлива и времени для разогрева парной;
необходимость делать качественный фундамент. Если для деревянной бани подойдет обычный облегченный фундамент, то для кирпичной нужен более надежный вариант.

Классификация отопительно-варочных печей

Печи такого вида подразделяются по материалу. Они бывают как кирпичными, так и металлическими. Кроме того, существует их классификация по методу применения:

• стационарные конструкции – их строят или ставят на место применения раз и навсегда без возможности сменить месторасположение;
• перевозимые печки – могут перевозиться при помощи транспорта в неразборном виде;
• передвижные конструкции – имеют компактный размер и могут иметь разборный вид. Доступны для транспортировки в багажном отделении, и даже в сумках. Могут работать без специальных обустройств.

Немаловажное значение в функциях печки играет ее варочная поверхность. С одной стороны, она должна быть спроектирована так, чтобы потери тепла были минимальными, но, с другой стороны, она должна максимально нагреть посуду. Наиболее оптимальный вариант для сооружения поверхности – это чугун

Сплошная плита будет использоваться для обогрева пищи, а варка и жарка будет осуществляться на конфорке со съемными вкладышами

Наиболее оптимальный вариант для сооружения поверхности – это чугун. Сплошная плита будет использоваться для обогрева пищи, а варка и жарка будет осуществляться на конфорке со съемными вкладышами.

Пример порядовки русской печи – как сложить своими руками

Поможет разобраться с процессом, как сложить русскую печь из кирпича, ее схематическое изображение. Все ряды нужно будет выложить насухо.

Последовательность действий при этом следующая:

1-й ряд. Его нужно выложить идеально, поскольку от этого зависит аккуратность, верное направление и ровность будущей конструкции. До начала кладки, пользуясь угольником, длинной линейкой и мелом прочерчивают места нахождения внешних стен агрегата. Сначала на распланированную поверхность помещают кирпичи внешних стенок, а потом заполняют внутреннюю часть между ними.

2-й ряд. Приступают к кладке печной стены и оформлению внутренних каналов прочистки.

3-й ряд. Монтируют дверцы прочистной и поддувальной камер. Для их крепления пользуются стальной проволокой путем прикручивания ее к ушкам, находящимся на чугунных дверцах. Концы убирают в швы.

4-й ряд. Кладкой перекрывают входы во внутренние каналы, создавая потолок подового канала.

5-ряд. Для большого топливника монтируют колосниковую решетку, а топку изнутри выкладывают шамотным кирпичом, который делят по толщине пополам. Над подовым каналом ставят дверцу малого топливника.

6-й ряд. Размещают бак для подогрева воды.

7-й ряд. Колосниковую решетку монтируют в малый топливник, а на большую топку крепят дверцу. Правую стену стягивают проволокой, уложенной в шов, и закрепляют на стенах особыми зацепками. Заднюю стенку в большой топке кладут без раствора.

8-й и 9-й ряды. Устанавливают и крепят дверцу малой топки и продолжают трудиться над  внутренними каналами.

10-й ряд. Строят дно горнила и объединяют своды обоих топок. Отверстия каналов в задней части конструкции оставляют открытыми для передвижения горячего воздуха и выводят в варочную камеру. Бак для воды перекрывают.

11-й ряд. Над обеими топками на край кладки прикрепляют металлический уголок 50х50 миллиметров, создавая основание под плиту для варки. Незакрытое пространство большей топки, находящееся позади плиты, прикрывают колосниковой решеткой и ее не фиксируют.

14-й ряд. Выстраивают вход для дымохода и отверстие для заслонки. Выводят стены горнила.

15-й ряд. Начинают сужать кладку, которая перекроет варочную камеру, и выводить трубу дымохода.

16-й ряд. Повторение 15-го ряда. Потом металлическими полосами со стопорами скрепляют боковые стенки и выводят на внешнюю сторону стен.

17-й ряд. Продолжают работать над сужением свода у варочной камеры и кладут дымоход. Над нишей плиты помещают уголок и полосу из металла – основание для кирпичей для создания потолка над плитой.

18-й ряд. Над горнилом размещают шаблон. Согласно ему выкладывают куполообразно свод варочной камеры, укладывая кирпичи на торец. На металлическом уголке и полосе их размещают широкой частью.

19-й и 20-й ряды. Металлической полосой укрепляют стену над местом входа в варочную камеру. Около свода горнила делают стенки, создающие зону, куда засыпают песок и уплотняют его с целью повышения теплоемкости горнила.

21-й ряд. Перекрывают кладкой место, наполненное песком, и стенки.

22-й ряд. Начинают сужение перетрубья и устанавливают металлический элемент с круглым отверстием. Это нужно, чтобы перенаправлять поток дыма для удержания тепла.

23-й ряд. Устанавливают дверцу, помогающую прочищать дымоход.

24-й ряд. Монтируют задвижку на перетрубье для регулировки тяги в топке и горниле.

25-й и 26-й ряд. Перекрывают кладкой пространство над задвижкой.

27 – 29-й ряд. Перетрубье объединяют с дымоходом.

Далее сооружают дымовыводящую трубу и проводят ее через чердак. Кладка печи завершена.

Надо заметить, что современные русские печные конструкции отличаются от традиционных вариантов. Например, мини русская печь с плитой и лежанкой компактна и проста (прочитайте: “Как сложить мини печь из кирпича своими руками – пошаговое руководство”). Правильно созданная конструкция способна радовать домовладельцев многие годы.

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того, кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Печной раствор

Основное отличие печного раствора от обычного то, что он не должен быть замешен на цементе. Как правило, это раствор из смеси глины и песка. Здесь необходимо учитывать состав кирпича.

Для одного варианта состав будет готовиться с помощью каолина либо мергеля. Их сильная сторона огнеупорность, эти минералы выдержат высокую температуру. И отлично подойдут, если вы будете делать печь для бани из кирпича своими руками.

Эту смесь легко можно приобрести в строительном магазине либо торговой сети.

Второй вариант раствора — глиняный. Используется обычная глина. Такой материал вы можете найти самостоятельно либо купить в строительной сети.

Посмотрите еще здесь!

Расчет раствора очень прост. На 100 шт. кирпича у вас уйдет 40 кг. глины. Соотношение в растворе глины и песка определяют опытным путем.

Помните, что глину необходимо замочить на 24 часа. Затем все разделяют на несколько частей, обычно 5, и добавляют туда песок.

Если вы сами не уверены в качестве раствора, лучше, перед тем как сделать печь из кирпича своими руками, обратиться за помощью к опытным печникам.

От раствора зависит многое. Поэтому при наличии возможности, опытный человек всегда подскажет советом правильный.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!
