Основные типы конструкций сливного оборудования
Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.
Рычажные
Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.
Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.
Кнопочные
Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.
Автоматические
На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.
Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.
Поплавки, перекрывающие подачу воды через систему рычагов.
Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.
Поплавок в бачке не поднимается
- Что делать, если поплавок в бачке унитаза пропускает воду
- Как отрегулировать слив унитаза
- Как устранить течь в унитазе
Мелкие поломки создают множество проблем. Но прежде чем приступить к их устранению, необходимо найти причину неисправности, а для этого нелишним будет изучить устройство сливного бачка унитаза.

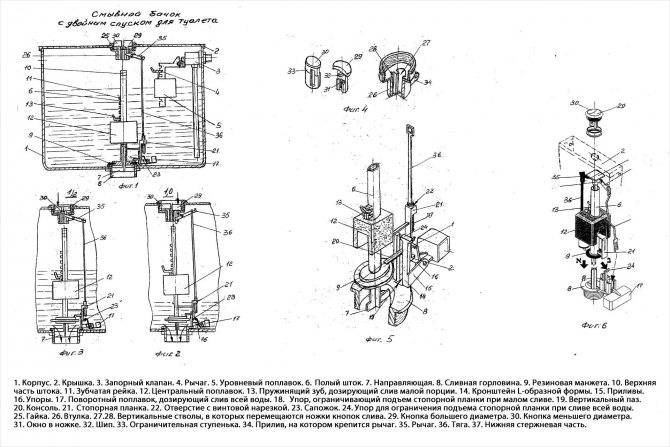

Как выглядит сливной бачок унитаза изнутри
Конструкций бачков много, но принцип везде один и тот же. Это поплавок, приводящий в действие выключатель воды, груша, которым закрывается сливное отверстие, и запорный кран, перекрывающий воду после того, как она достигнет необходимой отметки.
Подача воды в бачок в отечественных моделях осуществляется сбоку, а импортной сантехники – снизу. Разница между ними заключается лишь в том, что в первом случае наполнение бочка сопровождается с сильным шумом.
Механизм спуска воды может быть двух видов: штоковый и кнопочный. Штоковый механизм сегодня встречается очень редко, так как большинство современных моделей унитазов выпускаются с кнопкой.
Поплавок в бачке унитаза пропускает воду: решение проблемы
Перед началом ремонтных работ необходимо изучить устройство крепления крышки бачка унитаза, так как при неправильном обращении его можно легко сломать, или повредить саму крышку, из-за чего сливной бачок придется менять полностью.
Поплавок начинает пропускать воду по нескольким причинам, среди которых чаще всего встречается:
— перекос поплавка;— пробоина в поплавке;
— износ мембраны.
Для устранения течи по причине перекоса достаточно будет отрегулировать поплавок. Рычаг, выполненный из латуни, можно просто подогнуть, так как, приподнимая и опуская его, можно легко определить, в каком положении он перекрывает воду.
Проблем с регулировкой пластикового рычага также не должно возникнуть. Поплавок в бачке позиционируется посредством крепежного винта, позволяющего изменять изгиб рычага. Если вместо винта используется пластиковая трещотка, то с ее помощью нужно будет просто зафиксировать рычаг в нужном положении.
Поврежденный поплавок при наполнении бачка водой становится тяжелее и он опускается. В этом случае решением проблемы станет замена поплавка или его ремонт.
Перед началом работ перекройте вентиль наполнения бачка и слейте из него всю воду. После этого посредством разводного ключа открутите трубу подачи воды и извлеките старый поплавок. На его место установите новую деталь и восстановите подачу воды.
Если же вы решили отремонтировать поплавок, освободите его из воды и тщательно высушите. После этого с помощью нагретого пластика заклейте пробоину в нем или наденьте на него полиэтиленовый пакет. Но не забывайте, что в скором времени вам все равно придется произвести его замену, так как эти меры не могут дать длительного результата.
Для замены изношенной мембраны, которая нередко становится причиной течи бачка унитаза, привяжите поплавковый рычаг к перекладине и слейте всю воду из бачка. После этого отвинтите гайку, которая удерживает смывную трубу. Теперь отсоедините сифон и установите новую мембрану на место старой. Сборка механизма сливного бачка производится в обратном порядке.
Когда в доме вдруг выходит из строя сантехника, то почти все хозяева сразу же вызывают мастера, хотя в большинстве случаев возникшие проблемы можно без особых усилий решить самостоятельно, имея в доме минимум инструментов.
Самая распространенная и легко устраняемая проблема, возникающая с сантехническим оборудованием, — поломка унитаза, а именно нарушение нормального функционирования поплавка сливного бачка. Все составные части фаянсовой емкости можно назвать запорной арматурой, которая управляет сливом и наполняемостью.
Особенности и виды поплавковых клапанов

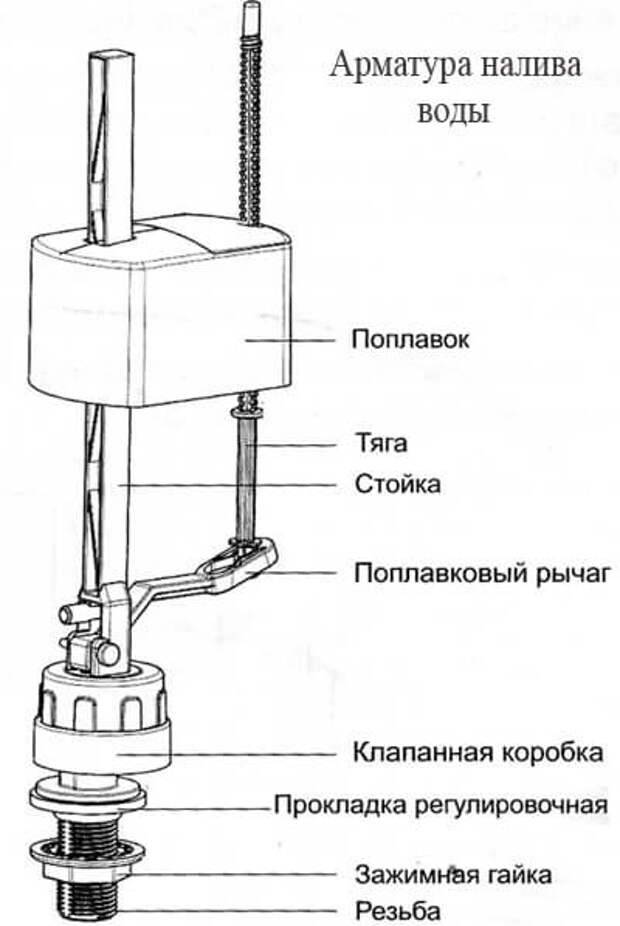

Конструкция поплавка для унитаза
Поплавок относится к наиболее важным элементам конструкции подачи воды в бачок. Его назначением является контроль количества жидкости и защита от ее переизбытка в бачке. Он обеспечивает нормальное водоснабжение унитаза, поэтому при возникновении неисправности бачка, изначально следует оценить состояние поплавкового клапана.
Ранее бачки оснащались шарообразными элементами, однако они недостаточно совершенны, так как быстро наполнялись водой и переставали функционировать. Поэтому производители стали выпускать современные варианты сантехнических приспособлений, где поплавок выполнен стаканного типа. На практике они более устойчивы к наполнению водой и гарантируют наибольший эксплуатационный срок. Выполняя свои функции, поплавок работает в совокупности с такими механизмами, как: клапан мембранного типа, поршень, рычаг или колесо из пластмассы.
Принцип работы заключается в следующем:
- При смывании вода из бачка сливается в чашу, а поплавок спускается на дно, потянув за собой рычаг, непосредственно воздействующий на поршневой элемент.
- Поршень под давлением открывает клапан и подается вода внутрь бочка.
- Когда набирается вода, поплавок начинает всплывать, обратно взаимодействуя с рычагом. Когда давление на поршень ослаблено он поднимается, перекрывая доступ воде посредством закрывания клапана.
При помощи плавающего элемента можно регулировать уровень наполнения бачка. Используя рычаг или пластиковое колесо, его необходимо поднять и от положения поплавка будет зависеть уровень воды в большую или меньшую сторону. Поплавки унитаза выпускаются двух типов:
- Шар, соединенный с рычагом. Располагается в верхней зоне бачка. Устарелый вариант, так как имеет свои недостатки: работа система довольно шумная, в процессе эксплуатации шар постепенно наполняется водой и перестает нормально работать и регулировать уровень поступаемой воды.

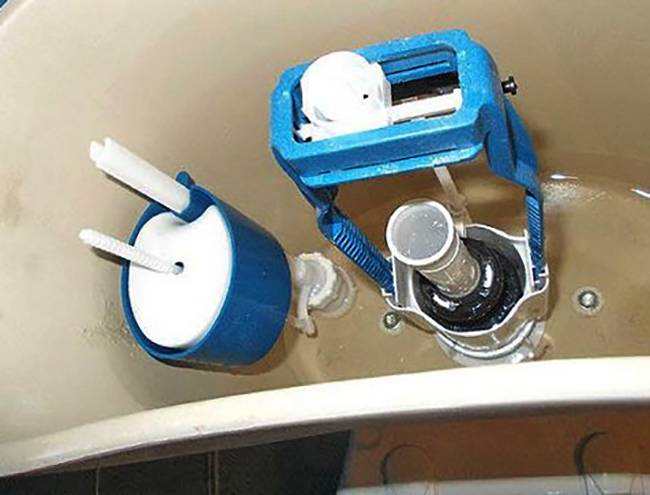

- Поплавок типа «стакан». Двигается в вертикальном направлении и воздействует на поршень посредством тяги, а не рычажного механизма. Располагается в нижней зоне бачка, отличается большей эффективностью и долговечностью. Также отмечается менее шумная работа системы.
Как можно отрегулировать поплавок для унитаза: устраняем неисправность
Может случиться так, что функциональность сливного бочка унитаза дала сбой и его работа нарушилась. Поплавковый шар кран отвечает за наполнение водой бачка, для регулировки количества воды в бачке. Причина постоянной течи из бачка в унитаз или полное отсутствие может крыться в поломке поплавкового крана. Чтобы отрегулировать поплавок унитаза, и произвести самостоятельный ремонт сливного бачка, необходимо знать о его устройстве и принципе действия.
Разновидности сливного бачка
Бачки для унитазов разделяются на несколько типов. Типы различаются по виду устройства спуска, по материалу изготовления и по способу установки.
По расположению спускового рычага бачки:
По материалу, из которого изготовлен бачок:
- установка в стену;
- установка на полочку унитаза;
- установка на стену.
Подробнее, как выполняется установка и крепление бачка — читайте в отдельной статье.

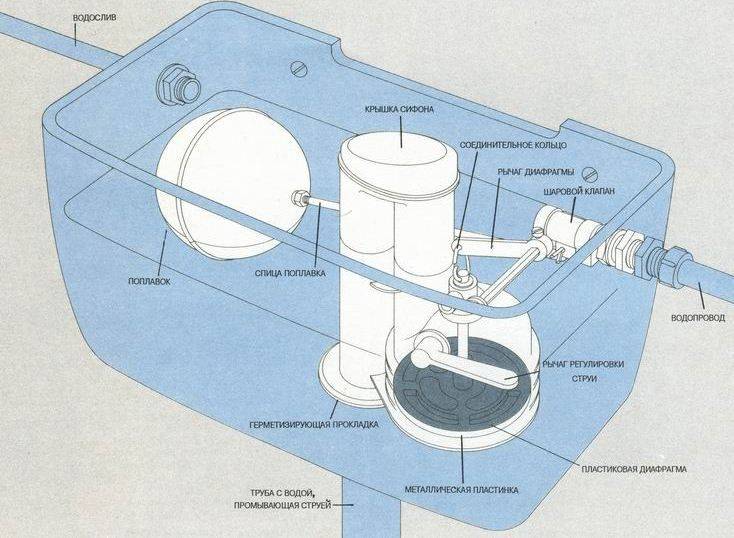

Внутреннее устройство сливного бачка
Каждый вид сливного бачка имеет внутреннее устройство, которое осуществляет работу по наполнению воды в бачок, регулировке нормы воды в нем и смыву.
Устройство керамического сливного бачка состоит:
Наливной клапан – деталь бачка, которая отвечает за поступление воды из водопроводных труб, за ее строго определенный лимит. В качестве показателя уровня воды выступает поплавок. Действие поплавкового шар крана направлено на подачу воды в бачок, ее дозировку и норму. Принцип работы поплавкового крана состоит в том, что при достаточном наборе воды в бачок поплавок всплывает, рычагом приводя в движение специальную пробку, которая блокирует доступ подачи воды в бачок.
Перелив отвечает за направление излишек воды в унитаз. Он нужен для того, чтобы бачок не переполнился, и вода не полилась через его край. Этот механизм выполнен в виде небольшой трубки из пластика и располагается по центру бачка. Для регулирования уровня воды, трубка либо опускается вниз, либо поднимается вверх.
Сливная арматура предназначена для того, чтобы обеспечивать слив воды из бачка. Кнопка слива на бачке связана с рычагом, который и запускает этот механизм.
Как отрегулировать поплавок
Поломка поплавкового крана может привести к тому, что вода будет постоянно течь из бачка в унитаз. Причин поломки поплавка и его неправильной работы может быть несколько. Поплавок может перекоситься, в нем может образоваться пробоина или прийти в негодность мембрана. Также может случиться так, что запорный клапан станет пропускать в него воду.
Все работы, связанные с ремонтом поплавка и его регулировкой, можно сделать самостоятельно, не привлекая сантехников. В зависимости от причины нестабильной работы или в случае его поломки, осуществляются следующие действия:
- регулировка рычага, приведение его в нужное положение;
- замена запорного клапана;
- ремонт поплавка;
- полная замена.
Чтобы отрегулировать рычаг поплавка, привести его в нужное положение, необходимо учитывать материал, из которого он выполнен. Латунный рычаг подгибается. Необходимое положение определяется путем приподнимания и опускания рычага.
Пластиковый рычаг регулируется крепежным винтом, либо трещоткой из пластика. Крепежный вид изменяет изгиб рычага, а трещотка фиксирует рычаг в желаемом положении.
Для того, чтобы произвести замену запорного клапана, необходимо сначала спустить всю воду из сливного бачка, отсоединить неисправный клапан от трубы водопроводной. После снятия рычага, нужно открутить крепежные гайки и снять клапан. После этого производится монтаж нового клапана, бачок слив наполняется водой, а поплавок приводится в нужное положение.
При ремонте поплавка можно заклеить поврежденное место нагретым пластиком. Обернув поплавок пакетом из полиэтилена, можно также решить данную проблему.
Если требуется замена поплавка, то сначала перекрывается подача воды в бачок, и он полностью опустошается. После откручивания трубы для подачи воды старый поплавок убирается, и на его место устанавливается новый. Необходимое положение нового поплавка фиксируется.
При замене мембраны необходимо привязать поплавок к перекладине, слить всю воду из бачка, и отвинтить крепежную гайку смывной трубы.
Зная устройство сливного бачка, принцип действия механизмов, которые обеспечивают его правильное функционирование, можно самостоятельно устранить мелкие неисправности. Регулировка поплавка поможет решить проблему с постоянной течью воды из сливного бачка в унитаз, нормализацией ее количества в бачке, а также с отсутствием слива. Делая все работы по регулировке поплавка своими руками, можно исключить затраты на вызов сантехников. К специалистам можно обратиться в тех случаях, когда все мероприятия произведены, но неисправность сливного бачка осталась.
Самые частые поломки бачка: ремонт, замена , снятие элементов
Частая проблема – постоянное наполнение бачка водой или нерегулируемый смыв, при которых важно отрегулировать поплавок в унитазе. Этому есть свои причины, среди которых:
- Изношенная мембрана на поплавке.
- Перекос поплавка.
- Пропускание воды в клапан бачка унитаза с помощью затворного клапана.
- Пробоина в поплавке.
Методы регулирования унитазного поплавка: почему он не срабатывает
Латунный рычаг, который ставили на унитазах старого образца, достаточно подогнуть, предварительно определив методом проб, в каком месте устройство перекрывает подачу воды.
Пластиковый рычаг, которым оснащают новые бачки, имеет понятную конструкцию. Внутри резервуара поплавковый клапан для унитаза зафиксирован крепежным винтом. Эта деталь изменяет при необходимости изгиб рычага. Также в нужном положении деталь удерживается с помощью трещотки из пластика.
Как заменить запорный клапан
Такая работа под силу даже неопытным хозяевам. Рекомендуют пошагово выполнять следующие действия:
- Сначала из резервуара выпускают всю воду от отсоединяют от трубы клапан.
- Затем снимают рычаг и гайки, предназначенные для фиксации арматуры.
- Старый поплавковый кран удаляют, а новый устанавливают, закрепив с помощью старых гаек.
- После этого бак заполняют водой, а поплавковый клапан фиксируют в нужном положении.
Проблемы с поплавком: не перекрывает воду

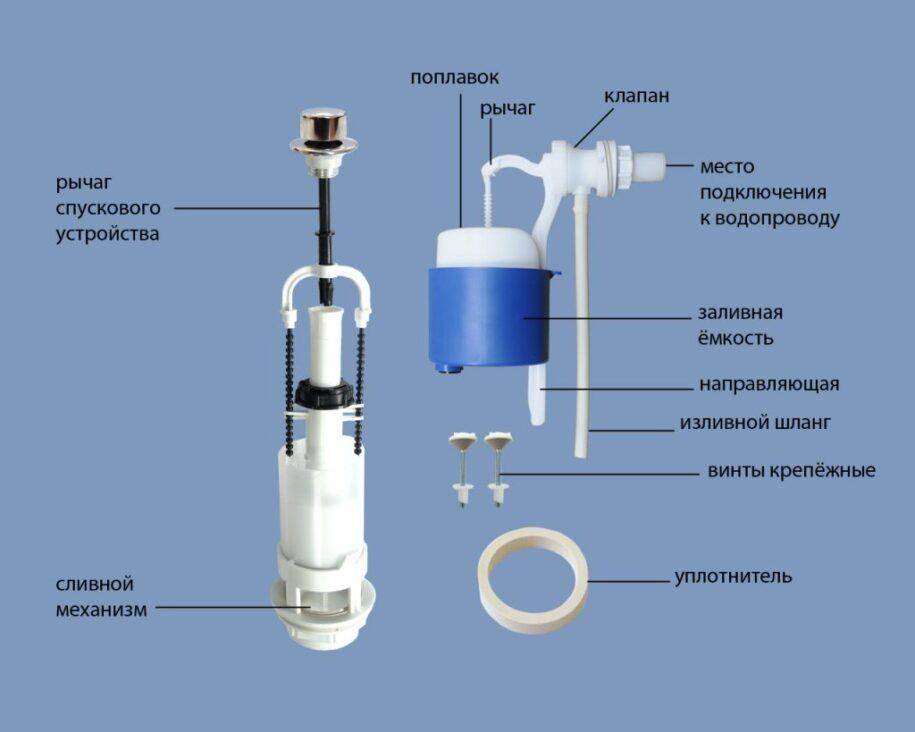

Комплект деталей для установки в бачок
Поврежденный поплавок в бачке унитаза тяжело поднимается и опускается из-за того, что внутрь заходит вода. Устранить поломку можно двумя путями: заменив деталь или отремонтировав ее.
Чтобы заменить поплавок в унитазе перекрывают вентиль, через который наполняется бачок и сливают находящуюся внутри воду.
Затем с помощью разводного ключа откручивают подающую воду трубу и удаляют испорченную деталь. После установки новой детали подачу воды восстанавливают, отрегулировав необходимый уровень воды.
Если починить поплавок в бачке унитаза требуется отремонтировать, из поплавка удаляют воду, а прореху внутри заклеивают с помощью горячего пластика или помещают поплавок в пакет из полиэтилена.
Регулировка поплавка унитаза предполагает, что рычаг от поплавка закрепляют с перекладиной, сливают воду и отвинчивают гайку, удерживающую трубу для смыва. После этого после ослабления крепящей гайки откручивают сифон и устанавливают новый клапан подачи воды в унитаз четко на старое место.
Пропускает воду: нет прокладки или что-то еще
Если вода, набираясь внутрь резервуара, издает громкий шум, устранить это можно 2 способами:
- вставить тонкую трубку на отвод, из которого поступает вода, что значительно снижает шум при наборе воды;
- уменьшить диаметр отверстия, через которое внутрь бачка заходит вода.
Бачок протекает на пол
Проблема заключается в сгнивших болтах крепления. Чтобы удостовериться, следует поступить таким образом:
- Сначала перекрыть воду, а жидкость, оставшуюся внутри, вычерпать.
- Отсоединить гибкий шланг.
- Раскрепить болты и гайки, соединяющие полочку унитаза и бачок.
- Снять бак.
- Удалить перегнившие болты, а точки касания зачистить от извести и ржавчины.
- Установить новые крепления.
Для повышения надежности рекомендуют заменить резиновую манжету. После этого все элементы надо поставить на место, отрегулировать и протестировать устройство.
Разметка для монтажа унитаза
Что делать, если в сливной бак не поступает вода: принцип работы системы с кнопкой
Для начала определяются с причиной поломки.
Если забилось отверстие сливного клапана, его прочищают отверткой. Если проблема в запорном клапане, то ремонту он не подлежит, деталь только меняют.
При забитом гибком шланге деталь отсоединяют, перекрыв воду. Шланг располагают над емкостью и открывают шланг. Если жидкость не выливается, значит шланг пора менять из-за забитости. Если вода льется, вопрос не в шланге и необходимо дальше искать корни проблемы.
Иногда легче сразу поменять всю запорную арматуру. Для того чтобы не ошибиться при покупке нового комплекта, старый можно взять с собой в магазин и показать продавцу. Для работы понадобятся плоскогубцы и разводной ключ.
Этапы замены понятны. Сначала воду перекрывают, затем отвинтить кнопку и после этого снять крышку. Затем снимают наборную схему и откручивают штуцер. После этого демонтируют рычаг с клапаном слива и убирают. Монтаж новых комплектующих осуществляют в обратном порядке.
Если поплавок в унитазе не перекрывает воду, это срочно необходимо ремонтировать.
Лучшие недорогие подвесные унитазы — бюджет до 5000 рублей
С основной задачей, которая возложена на унитаз, эффективно справятся некоторые недорогие подвесные модели. У многих из них отсутствуют современные опции, да и комплектация обычно предлагается минимальная.
Roca Dama Senso 346517000
Рейтинг: 4.8
Отменное качество изготовление в сочетании с доступной ценой позволили занять подвесному унитазу Roca Dama Senso первое место в рейтинге. Производитель использовал для создания сантехнического изделия санитарный фаянс. Благодаря продуманной конструкции несложно выполнить скрытый монтаж к стене. Модель имеет все необходимые опции, которые необходимы современному унитазу.
В первую очередь это антигрязевое покрытие, которое упрощает обслуживание чаши. На гладкой поверхности не скапливается известковый налет и ржавчина. Наличие опции антивсплеск также будет полезной, во время слива воды брызги не попадут на обод или пол. Модная прямоугольная форма с габаритами 36х57 см гармонично впишется в интерьер небольшой комнаты.
- качественное изготовление;
- возможность скрытого монтажа;
- функция антивсплеск.
есть жалобы на качество антигрязевого покрытия.
Jacob Delafon Mideo E4345G-00
Рейтинг: 4.7
По наиболее доступной цене продается подвесной унитаз Jacob Delafon Mideo. Он сочетает в себе удобство, функциональность и надежность. Эксперты отмечают такие достоинства модели, как неприхотливость в уходе, экономичный расход воды без потери производительности. Материалом для изготовления стал санитарный фарфор высокого качества. Он защищен от негативного влияния воды покрытием из глазури. Поверхность отличается гладкостью и стойкостью к износу.
Модель крепится к стене, она имеет овальную форму и компактные габариты (52х36 см). Из полезных опций следует отметить скрытое расположение сливного бачка (нет в комплекте) и эффективный обратный смыв. При самостоятельной установке возникают сложности из-за ограниченного места в зоне монтажа.
- низкая цена;
- обратный слив;
- лаконичный дизайн.
слив воды сопровождается расплескиванием.
Gustavsberg Nordic 3 46041001
Рейтинг: 4.6
Конструкция имеет овальную форму, она предназначена для скрытого монтажа. Модель может использоваться с разными инсталляциями, в том числе с системой Triomont. В комплекте имеется все необходимое для установки и подключения к коммуникациям.
Как установить поплавок
Аналогичную новую деталь установить будет не сложно. Последовательность установки следующая:
- Перекрываем доступ воды в сливной бачок.
- Сливаем остатки воды из емкости.
- Откручиваем резьбовую шайбу, которая удерживает кнопку сливного механизма, и снимаем крышку с бачка.
- В низу унитаза откручиваем шланг, подающий воду (понадобится разводной ключ).
- Откручиваем гайку, удерживающую штуцер.
- Вынимаем из бачка поплавковый механизм.
- Собираем новый поплавок: вставляем фильтр и защелкиваем (он защитит от сора), надеваем резиновую прокладку (конусом вниз).
- Устанавливаем собранный механизм на место старого.
- Прикручиваем на штуцер фиксирующую гайку (без фанатизма).
- Путем регулировки задаем детали нужное положение.
- Выполняем регулировку уровня наполняемости бачка. Проводя настройку помните, что клапан должен быть скрыт в воде. При минимальном уровне слив невозможен.
- Прикручиваем шланг, подающий воду.
- Открываем вентиль на водопроводной трубе, чтобы проверить герметичность соединений.
- Если набор воды прекратился на нужном уровне, закрываем крышку унитаза и прикручиваем шайбу спускового механизма.
- Пробуем спустить воду.
После выполнения работ по замене поплавочного механизма стоит еще раз убедиться в отсутствие подтеков в месте соединения с водопроводным шлангом. При их обнаружении понадобится подтянуть резьбовые соединения или заменить уплотнительные шайбы.
С ремонтом и заменой поплавка справится любой домашний мастер. С этим трудно не согласится. Главное – не забыть перекрыть воду.
Если в унитазе установлен шарообразный элемент, то его установку можно произвести без демонтажа запорного устройства:
- Прежде чем приступать к этой операции необходимо перекрыть воду в стояке.
- Снять верхнюю крышку бачка унитаза.
- На рычаг запорного механизма аккуратно надевается поплавок и перемещается от края на 2 – 3 см.
- Крышка бачка устанавливается на место.
После включения подачи воды в системе водопровода, можно использовать сантехническое устройство по назначению.
Установка стаканообразного элемента осуществляется в сборе с запорным устройством:
- Перекрывается подача воды.
- Крышка сливного бачка снимается.
- Запорный механизм с поплавком устанавливается в нижнее отверстие унитаза и фиксируется гайкой.
- К штуцеру запорного механизма подключается водопроводный шланг.
- Крышка сливного бачка устанавливается на место.
После включения подачи воды, необходимо осмотреть бачок на возможные подтёки жидкости в месте крепления водопроводного шланга. При обнаружении негерметичности, следует подтянуть резьбовые соединения или заменить уплотнительные шайбы.
Классификация оборудования
Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.
Механические устройства
К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг
, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.
Механические датчики обладают рядом преимуществ:
- простота конструкции;
- компактность;
- безопасность;
- автономность — не требуют никаких источников электроэнергии;
- надёжность;
- дешевизна;
- лёгкость установки и настройки.
Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может
называться «кран поплавковый для ёмкостей».
Электрические датчики
Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.
В качестве контактов чаще всего применяют герконы . Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар
. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.
Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше
, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.
Поэтому датчики уровня воды
для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.
Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.
Если через такие датчики подключить лампочки
, то их можно использовать для визуального контроля количества жидкости в резервуаре.
Назначение поплавка
Отдельно взятый поплавковый механизм — простое устройство небольших размеров. Но, работая совместно с другими элементами, он выполняет значимую функцию — регулирует смыв. Он некий посредник между двумя системами − слива и набора воды.
Чтобы разобраться в выполняемой этим элементом функции, необходимо понять устройство сливного бачка.
Его, как правило, изготавливают из фаянса (бывают бачки из фарфора или пластика). Он представляет собой ёмкость с крышкой, на которой устанавливается кнопка для сброса. Помимо отверстия для кнопки, в баке есть ещё два технологических отверстия. Через одно подключается подводной шланг, а через другое осуществляется слив.
Помимо этого, внутри бака имеется арматура. Она состоит из нескольких элементов, собранных в единую конструкцию. Арматура может быть различной формы и размеров. Всё это зависит от производителя.
Несмотря на различия, принцип их работы един. По подводящему шлангу в бак набирается вода. Наполняя бак, вода поднимает поплавок. Как только необходимый уровень достигнут, набор перекрывается. В таком состоянии он продолжает оставаться, пока не будет нажата спускающая кнопка.
После её нажатия начинают работать другие части. Кнопка запускает в работу шток с прикреплённой к нему мембраной. При этом открывается клапан слива, и бак опустошается.
Таким образом поплавок регулирует объём в баке. При выходе из строя механизма набор идёт непрерывно. Но от затопления соседей поможет система перелива.
