Подсветка в ванной комнате: обустройство светодиодной подсветки своими руками

Стили и виды светильников

По зоне размещения выделяют следующие виды светильников:

1. Бра – настенные приборы различных форм. Их выпускают в классическом, восточном и модерн-стиле.

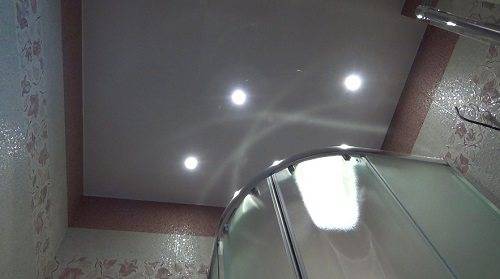

1. Точечные – хорошо смотрятся в небольшой ванной. Их обычно устанавливают на потолке, в нишах, углах либо вдоль стен, в форме квадрата, круга, волны и т. д.

1. Потолочные – крупные люстры в различных стилевых вариациях. В них должно быть несколько ламп. Но в маленькой ванной комнате такое освещение будет визуально уменьшать высоту стен.

Виды ламп:

1. Самый распространенный интерьерный вариант – точечное освещение в ванной комнате. Главное правильно выбрать лампы. Светодиоды и RGB-ленты на данный момент – самая новая разработка. К их преимуществам относится:

• возможность использовать их в помещениях с высокой влажностью;
• многообразие цветов;
• это самый энергосберегающий вид ламп – на 60% экономичнее по сравнению с альтернативами;
• такие лампы экологически безопасны;
• срок службы, заявленный производителями – 10 лет;
• многие модели выпускаются с пультом управления, который меняет ритм, цвет и интенсивность света.

1. Галогенные лампы. Они имеют следующие свойства:

• яркий свет;
• низкое энергосбережение;
• прямое, нерассеянное освещение;
• дешевизна;
• прочность;
• неустойчивость к перенапряжениям.

Область применения галогенных ламп многообразна: автомобилестроение, интерьер, освещение улиц, бытовая техника. По этой причине их легко найти в продаже.

1. Лампы накаливания – самый распространенный и универсальный вид освещения, который более 140 лет используется в потолочных и настенных приборах. Характеристики:

• устойчивость к перепадам температуры и напряжения;
• потребление минимум энергии;
• безопасность – разбитая лампа накаливания не источает пары ртути, как некоторые виды подобных приборов.

Мнение эксперта
Ольга Коваленко
С 2010 года занимаюсь дизайн-проектированием интерьеров и архитектурным проектированием

Матовые либо тонированные плафоны прямой свет ярких ламп делают мягким и рассеянным.

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

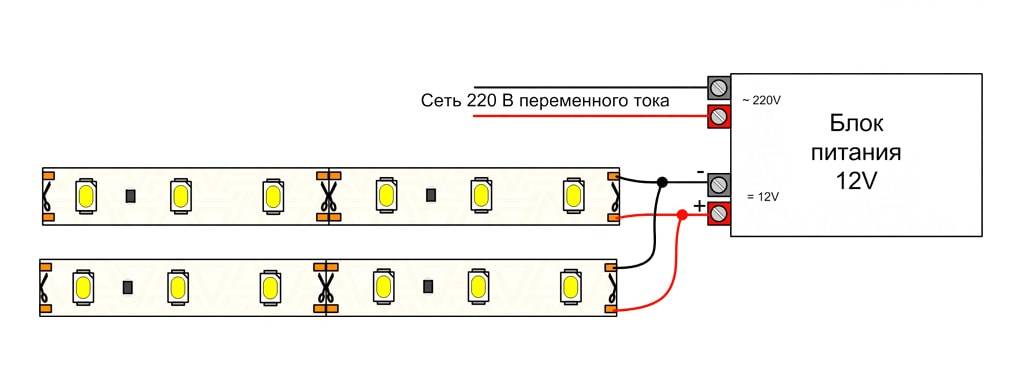

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет.
Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

• сама лента, электрический кабель, блок питания, выключатель;
• канифоль, припой, изолента (можно заменить строительным феном и термоусадочной трубкой), рулетка, паяльник;
• специальный профиль для подсветки из алюминия или уголки, которые сделаны из ПВХ;
• при необходимости иметь дрель, шурупы с потайными шляпками;
• двухсторонний скотч, ножницы, установочные скобы.

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Кабель (мм2)	Ток (А)
0,5	6
0,75	10
1	14
1,5	15
2	19
2,5	21

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Светодиодная подсветка с тыльной стороны своими руками

Вопросы подготовки зеркала (удаления защитного и отражающего слоя по рисунку подсветки) для такого варианта затрагивались выше. Для сборки конструкции нужно:

• Замерить зеркало.
• Нарезать алюминиевый профиль шириной до 10 мм на планки по размеру зеркала
• Приклеить планки по периметру с тыльной стороны полотна, так, чтобы получился сплошной каркас. Приклеить и детали для крепления зеркала на стену
• Нарезать по внутренней длине каркаса светодиодную ленту.
• Закрепить зеркало на стене, подключить адаптер.

• Закрепить ленту на каркасе (большинство моделей выпускается на самоклеющейся основе, если ее нет – использовать двусторонний монтажный скотч).
• Припаять к контактным площадкам ленты проводники или использовать для подключения специальный LED-коннектор. Установить выключатель и (при необходимости) контролер, соединить элементы схемы. Вывести проводники, подключить адаптер питания. Проверить работу подсветки (включить).

Инструменты

Для создания подсветки необходимо приготовить:

• зеркало;
• кронштейны для навески;
• клей для фиксации короба на стекло (или ленты на стекло, если это понадобится);
• светодиодная лента с блоком питания и соединительными элементами.

Кроме этого, понадобятся:

• линейка, угольник и маркер для выполнения разметки;
• электродрель со специальными сверлами для изготовления отверстий в кафельной плитке;
• перфоратор с буром, диаметр которого соответствует размеру отверстий в плитке;
• дюбели и саморезы;
• паяльник с припоем для соединения контактов;
• отвертка, пассатижи и т.п.

Перечисленные инструменты представляют собой минимальный набор, во время работ могут понадобиться дополнительные приспособления.

Плюсы светодиодов

Сделать выбор обычному покупателю среди многообразия выпускаемых ламп достаточно сложно. На прилавках магазинов представлены в ассортименте лампы:

• общеизвестные – накаливания;
• нового поколения – энергосберегающие;
• стремительно завоевывающие рынок – светодиодные.

Все больше поклонников у светодиодных светильников. Это легко объясняется их качествами:

• относятся к низкозатратным лампам – потребление электроэнергии минимальное;
• показатель производительности света один из высоких;
• безопасность в использовании. Для работы светодиодного светового прибора достаточно 12-24 В. Даже при поврежденной проводке человек не пострадает;
• низкая температура во время работы, точнее, ее отсутствие;
• компактность лампы;
• трансформаторы хорошего качества спасают лампу от перепадов подачи электричества;
• маленькие комнаты, особенно ванны, будут освещаться панорамно;
• срок службы достигает 10 лет;
• внешний вид светильников.

Источником света является светодиод. Если разбивается колба, то лампа будет продолжать работать.

Основные виды ламп и их особенности

Виды ламп для использования в ванных светильниках

Современная индустрия светотехники предлагает огромное количество различных типов ламп, которые отличаются друг от друга не только уровнем безопасности, но также конструктивными особенностями, стоимостью и методом подключения. Сегодня в ванных помещениях особое распространение получили такие виды ламп как:

• лампа накаливания;
• галогенная;
• светодиодная.

Обычные лампы накаливания являются самыми широко используемыми изделиями из-за их низкой стоимости. Из преимуществ можно отметить стойкость к температуре окружающей среды, простота в использовании, моментальное включение без предварительного разогрева. К отрицательным показателям можно отнести невысокий коэффициент полезного действия, маленький срок службы и большая степень нагрева. В связи с этим, такие изделия нельзя использовать вместе с пластиковыми плафонами или матерчатыми ажурами.

Примеры люминесцентных ламп для светильников

Галогенные лампы отличаются долгим сроком службы и интенсивной светоотдачей при сравнительно небольших размерах и энергопотреблении. Зачастую такие изделия применяют в спотах, которые встраивают в подвесные потолки или ниши. Такие лампы выпускаются под напряжение в 220 и 12 вольт, что существенно расширяет область их применения.

Светодиодные лампы можно назвать самыми экономичными и наиболее прогрессивными изделиями, которые постепенно завоёвывают рынок, вытесняя свои аналоги. Несмотря на то, что эти лампы стоят сравнительно дорого, но их срок службы при правильной эксплуатации может составлять от 100 000 часов и выше. К тому же, их энергопотребление существенно ниже аналогов при высокой световой отдаче, что позволяет существенно экономить электроэнергию. Изделия такого типа могут иметь разные формы и цвета, иногда даже выпускаются в виде светящейся ленты, которая служит для декоративного украшения помещения.

Как рассчитать

Для различных классов помещений, существуют различные нормы освещенности, обеспечивающие комфортное нахождение и выполнение определенного вида работ, определяющих класс данного помещения.

Нормы освещенности приведены в справочной технической литературе, освещенность измеряется в Люксах (Лк). Основываясь на этой величине, выполняются расчеты освещенности внутри помещений.

Зная норму освещенности, можно определить требуемую освещенность в помещении, для это следует воспользоваться формулой: Ф = Е х S х К, где

Ф – величина требуемой освещенности в конкретно взятом помещении;

Е – удельная освещенность для помещения, в котором выполняется расчет;

S – площадь помещения;

К – коэффициент запаса (для светодиодного освещения равен 1,1).

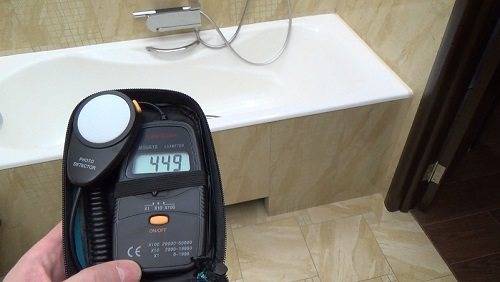

Определив освещенность помещения, измеряемую в Люксах, и зная, что 1 Лк = 1 Лм, можно определить требуемый световой поток, который должны испускать светодиодные лампы.

Как правило, величина светового потока указана на упаковке светодиодной лампы или светильника, оснащенного подобными источниками света, поэтому для определения их количества, необходимо полученное значение требуемой освещенности «Ф», разделить на величину светового потока конкретной лампы или светильника.

Если вдруг, по какой-то причине, нет под руками упаковки, а на корпусе лампы указанное значение светового потока написано не разборчиво, то можно воспользоваться приблизительным расчетом. Для его выполнения, можно найти в сети интернет или технической литературе, данные по светодиодным лампам, и взять их технические показатели: значение светового потока и мощность. Разделив одно значение на другое, получится величина, характеризующая светоотдачу, измеряемую в Люменах на Ватт.

Зная эту величину, можно определить количество ламп, требующихся для создания требуемой освещенности.

Как правильно монтировать

На потолке или стене делают разметку размещения креплений под светильники. Настенное освещение крепят с помощью дюбелей или саморезов. Легкие или пластиковые приборы устанавливают на деревянные, гипсокартонные панели. Проводку закрепляют крючками и маскируют накладным корпусом.

Монтаж необходимо проводить, соблюдая технику безопасности

Разметка светильников на натяжном потолке делается до установки полотна. Проводят проводку к местам крепления. Затем натягивают потолок на лицевой стороне которого отмечено потолочным лазером симметричное расположение приборов.

На место разметки крепят пластиковую подкладку, благодаря которой полотно не пойдет по швам при резке отверстий. Корпус светильников вставляют в вырезанное отверстие соединив провода с патроном. Далее вкручивают лампочки и закрывают герметичным покрытием.

Для монтажа светильников надо обесточить всю квартиру и работать в резиновых перчатках.

Полезные сведения по светодиодным лентам

Это исключительно удобный вариант светодиодного освещения, относительно недорогой и простой в монтаже. Светодиодные ленты, которые также называют Led-лентами, представляют собой полимерные планки, на которых установлены миниатюрные светодиоды с резисторами. Оборотная сторона планки обычно снабжена клеевым слоем.

Установить такую ленту очень просто: нужно приклеить элемент в подходящем месте и подключить его к электропитанию. Светодиодная лента разделена на равные отрезки, каждый из которых содержит определенное количество светодиодов, последовательно соединенных между собой.

Места для разреза такой конструкции имеют специальные обозначения. В ванных комнатах можно применять только влагозащищенные Led-ленты, имеющие маркировку IP44. Такие элементы различаются по мощности. Есть чисто декоративный вариант, и сильные светодиоды, дающие большое количество света.

Различают одно- и многоцветные Led-ленты. Последние имеют несколько более сложное устройство: помимо общего выхода там имеется еще три — по одному на каждый цвет. Выбирая светодиодную ленту, следует учитывать такой показатель, как плотность светодиодов, т.е. их количество на каждый метр. Кроме того, клейкий слой нужен не всегда, существуют конструкции и без него.

Пайку одноцветных отрезков ленты спаивают по принципу “к плюсу — минус”. При монтаже многоцветной ленты соединяют участки, обозначенные индексами V+, G, R, B. Чтобы правильно подобрать блок питания и контроллер, нужно посчитать длину ленты и умножить этот показатель на мощность одного метра.

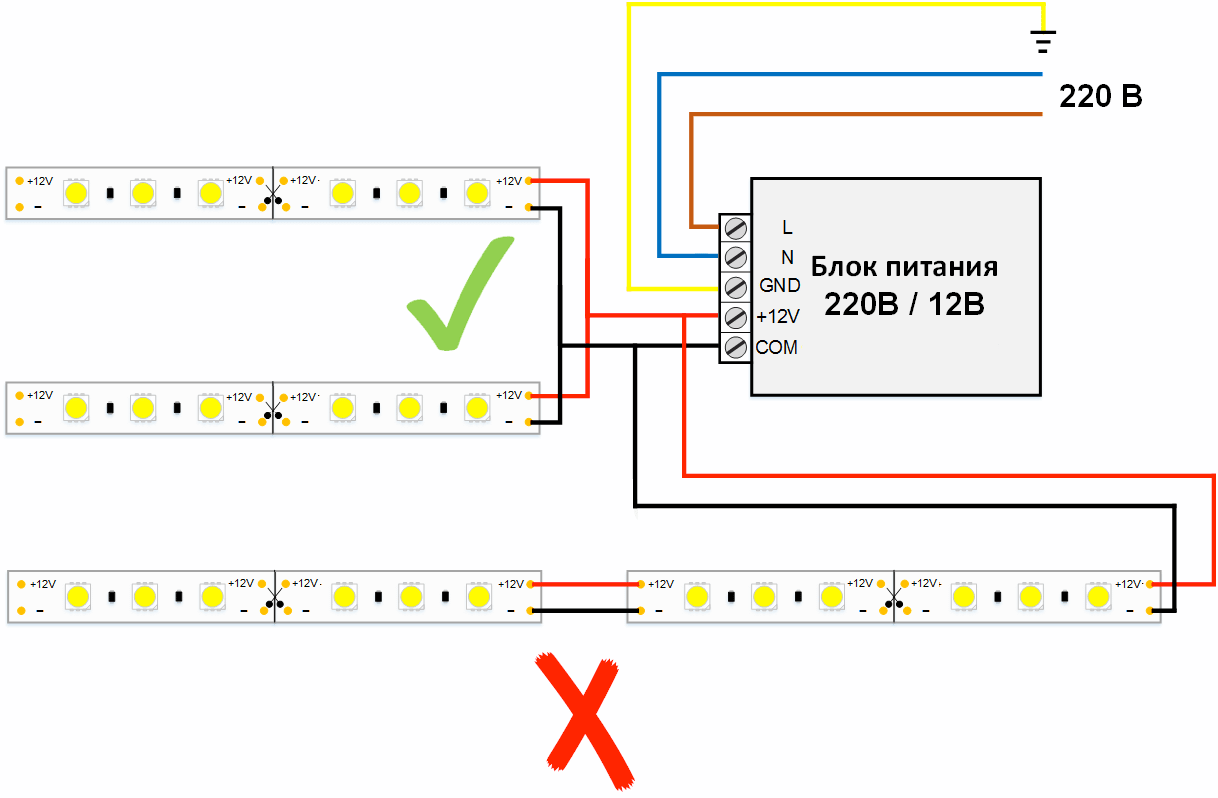

Если длина конструкции превышает 15 метров, понадобится использовать еще один блок питания, если длина более 30 метров — два блока питания и т.д. Подключение сетевого электропровода обычно выполняется к контактам, которые обозначены как N и L. Для многоцветной ленты сначала устанавливают контроллер.

Если при монтаже светодиодной подсветки ванны своими руками ленту нужно изогнуть, следует помнить, что допустимый диаметр изгиба составляет 20 мм. Подсветку этого типа можно подключать не только к обычному выключателю, но и к диммеру. Это устройство позволяет регулировать яркость свечения светодиодов. Удобным вариантом управления подсветкой может стать переносной пульт.

При работе со светодиодной лентой следует строго соблюдать полярность, беречь конструкцию от механических повреждений, придерживаться правил пожарной и электробезопасности. Если предполагается закрепить ленту на металлическом основании, сначала следует укрыть его изолирующим материалом.

Светодиодная лента оставляет широкий простор для получения различных эффектов при украшении интерьера. Помимо подсветки зеркала ее можно использовать:

• для украшения потолка по периметру;
• чтобы эффектно подсветить небольшие полочки;
• для оформления зеркала;
• чтобы визуально выделить ванну;
• для обустройства фальшивого окна и т.п.

Если установить светодиоды под ванной, можно добиться эффекта парения конструкции. Фальшивое окно, подсвеченное светодиодной лентой, может стать стильным украшением интерьера и визуально расширит небольшое пространство. Интересным дополнением считаются светящиеся насадки для крана и душа.

Такие элементы достаточно просто установить, их не нужно подключать к электросети. Конечно, использовать перечисленные приемы следует умеренно, чтобы не испортить внешний вид ванной комнаты ненужными деталями. При чрезмерном количестве элементов подсветка просто будет сливаться в одно невразумительное световое пятно.

Декоративная подсветка

Освещение в нишах

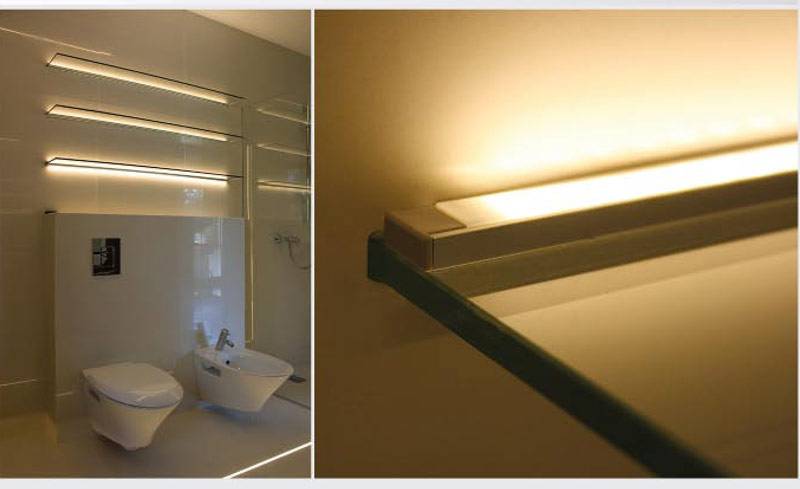

1. Декоративная подсветка – это как раз тот вариант, который даст светодиодам проявить себя в полную силу. О том, где ее можно устанавливать, вы уже знаете, сейчас дадим практические советы, которые сделают подсветку более эффектной.

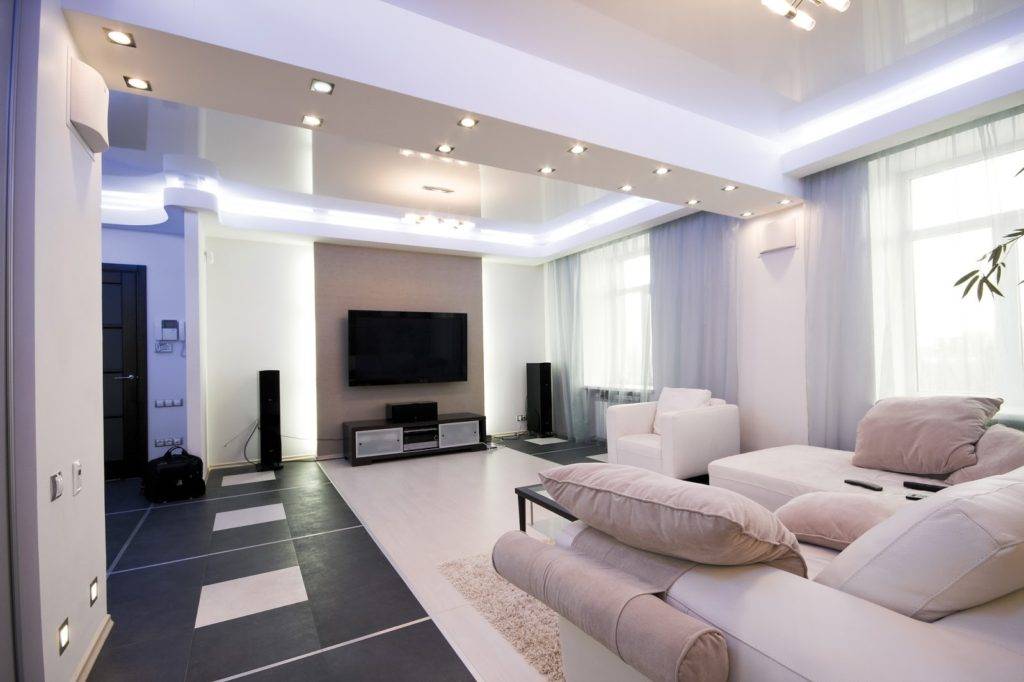

2. Если вы решили подчеркнуть линию потолка, тогда светодиодную ленту лучше спрятать в углубление. Такое планирование следует производить еще до выполнения ремонтных работ. Чтобы расширить общее пространство, расположите осветительный прибор по большому внешнему периметру всей ванной комнаты. Хотите немного приподнять его? Тогда уложите ленту в нишу, которая будет находиться с центральной части.
3. Отличное решение – освещение, которое будет располагаться в нишах стен. Основное правило для освещения средней зоны: поток нужно направить от себя, чтобы тот, кто находится в ванной, не испытывал дискомфорта.
4. По контуру ванной

По контуру тумбы

Полезные сведения по светодиодным лентам

Это исключительно удобный вариант светодиодного освещения, относительно недорогой и простой в монтаже. Светодиодные ленты, которые также называют Led-лентами, представляют собой полимерные планки, на которых установлены миниатюрные светодиоды с резисторами. Оборотная сторона планки обычно снабжена клеевым слоем.

Led-лента представляет собой гибкую пластиковую планку, с одной стороны которой установлены светодиоды, а с другой – клейкая основа

Установить такую ленту очень просто: нужно приклеить элемент в подходящем месте и подключить его к электропитанию. Светодиодная лента разделена на равные отрезки, каждый из которых содержит определенное количество светодиодов, последовательно соединенных между собой.

Места для разреза такой конструкции имеют специальные обозначения. В ванных комнатах можно применять только влагозащищенные Led-ленты, имеющие маркировку IP44. Такие элементы различаются по мощности. Есть чисто декоративный вариант, и сильные светодиоды, дающие большое количество света.

Отдельные отрезки Led-ленты соединяют с помощью специальных влагозащищенных коннекторов, разрезы можно выполнять строго по разметке, нанесенной производителем

Различают одно- и многоцветные Led-ленты. Последние имеют несколько более сложное устройство: помимо общего выхода там имеется еще три – по одному на каждый цвет.

Выбирая светодиодную ленту, следует учитывать такой показатель, как плотность светодиодов, т.е. их количество на каждый метр. Кроме того, клейкий слой нужен не всегда, существуют конструкции и без него.

Пайку одноцветных отрезков ленты спаивают по принципу “к плюсу – минус”. При монтаже многоцветной ленты соединяют участки, обозначенные индексами V+, G, R, B. Чтобы правильно подобрать блок питания и контроллер, нужно посчитать длину ленты и умножить этот показатель на мощность одного метра.

Монтаж светодиодной ленты выполнить просто. Для этого нужно зафиксировать ленту и подключить ее к блоку питания, контроллеру и электрической сети (+)

Если длина конструкции превышает 15 м, понадобится использовать еще один блок питания, если длина более 30 м – два блока питания и т.д. Подключение сетевого электропровода обычно выполняется к контактам, которые обозначены как N и L. Для многоцветной ленты сначала устанавливают контроллер.

Если при монтаже светодиодной подсветки ванны своими руками ленту нужно изогнуть, следует помнить, что допустимый диаметр изгиба составляет 20 мм.

Подсветку этого типа можно подключать не только к обычному выключателю, но и к диммеру для LED-ленты. Это устройство позволяет регулировать яркость свечения светодиодов. Удобным вариантом управления подсветкой может стать переносной пульт.

При работе со светодиодной лентой следует строго соблюдать полярность, беречь конструкцию от механических повреждений, придерживаться правил пожарной и электробезопасности. Если предполагается закрепить ленту на металлическом основании, сначала следует укрыть его изолирующим материалом.

Светодиодная лента оставляет широкий простор для получения различных эффектов при украшении интерьера.

Помимо подсветки зеркала ее можно использовать:

• для украшения потолка по периметру;
• чтобы эффектно подсветить небольшие полочки;
• для оформления зеркала;
• чтобы визуально выделить ванну;
• для обустройства фальшивого окна и т.п.

Если установить светодиоды под ванной, можно добиться эффекта парения конструкции. Фальшивое окно, подсвеченное светодиодной лентой, может стать стильным украшением интерьера и визуально расширит небольшое пространство. Интересным дополнением считаются светящиеся насадки для крана и душа.

Если уложить светодиодную ленту внизу по периметру ванны, можно достичь эффекта ее парения. Подобным образом можно оформить и другие предметы обстановки

Такие элементы достаточно просто установить, их не нужно подключать к электросети. Конечно, использовать перечисленные приемы следует умеренно, чтобы не испортить внешний вид ванной комнаты ненужными деталями. При чрезмерном количестве элементов подсветка просто будет сливаться в одно невразумительное световое пятно.

Монтаж

При монтаже приборов освещения в квартире нужно соблюдать правила электробезопасности (выключить щиток и удостовериться с помощью индикаторной отвертки в том, что сеть обесточена) и последовательность в соответствии с инструкцией. Рассмотрим, как эта процедура выглядит для лед-полоски и точечных светильников.

Крепление ленты

В отличие от монтажа точечных светильников, светодиодную ленту надо крепить на самоклеящуюся основу. Поверхность контакта должна быть гладкой и обезжиренной. При мощности выше 14 Вт/метр необходимо использовать подложку-радиатор для охлаждения лэд-кристаллов. Это может быть уголок, П-образный или квадратный профиль из дюралюминия. К его поверхности и нужно клеить полоску. Его в свою очередь нужно закрепить на саморезы или дюбеля к поверхности стены, потолка или иной конструкции.

Меду розеткой и светодиодной лентой обязательно устанавливается блок питания и контролер (если используется RGB-вариант) или диммер для программирования светотехнических характеристик освещения. В квартире эти дополнительные компоненты можно расположить в любом скрытом месте – необязательно монтировать их в непосредственной близости к led-полоске.

Подключение светильников

Точечные лэд-светильники уже оснащены радиатором и драйвером, и потому могут напрямую подключаться к сети 220В. Однако здесь нужно учесть, каким способом они должны подсоединять к питанию – последовательно или параллельно. Эта информация должна быть указана в паспорте изделия. В первом случае все приборы соединяются от одного к другому нулевой жилой, а питающая фаза подходит от выключателя к первому прибору. Во втором случае к каждому из них подходит и ноль от щитка и фаза от выключателя.

Монтаж выполняется в соответствии с их конструкционными особенностями – как правило, либо применяется кронштейн, либо они просто вставляются в отверстие/полость и опираются на навесной потолок или панели/материал стены. Соединить проводку нужно так, как указано в схеме, а затем, включив электрощиток, проверить исправность работы освещения.

Подсветка в ванной

Рассмотрим пример светодиодного освещения в ванной комнате.

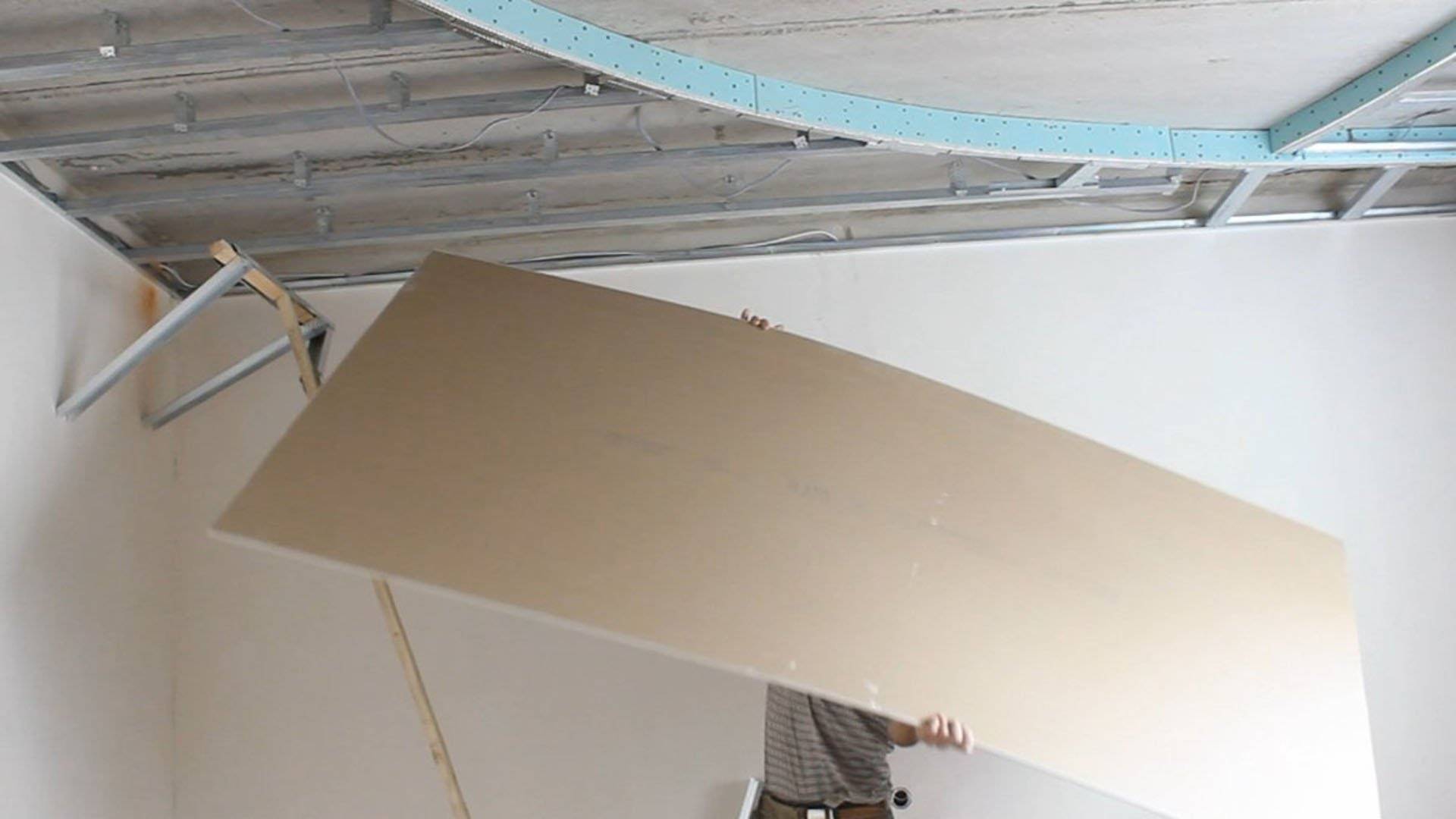

Потолки в ванной комнате обычно изготавливали из гипсокартона или монтировали готовые реечные из алюминиевого профиля. Для освещения помещения в такие потолки врезали встраиваемые каркасы светильников с обычными лампами накаливания. Такое решение позволяло распределить свет в наиболее нужных вам зонах.

фото 1. потолок из гипсокартона

Для нормального освещения ванной требовалось примерно 60вт на один квадратный метр помещения. Общая мощность такого освещения могла превышать 240 ватт и это не самый лучший показатель экономии электроэнергии. К тому же лампы часто перегорали и заменять их было проблематично, а труднодоступные места и постоянно прокручивающийся цоколь порой просто раздражали.

фото 2. реечный потолок

Время идет, прогресс не стоит на месте, а в месте с ним в наш быт вошли энергосберегающие лампы и натяжной потолок. Потолки в ванной комнате стали делать из пвх пленки с вмонтированными в него энергосберегающими лампами. Освещение в ванных комнатах стало лучше, а энергопотребление значительно снизилось, но дизайн энергосберегающих ламп был однообразным и данный вид освещения стал вытеснятся более современными моделями.

На данный момент, совместно с натяжными потолками, чаще всего используют светодиодные лампы. Для нормального освещения в ванной комнате необходимо применять лампы с мощностью не менее 5-6 вт. Такого освещения хватает, но потолок выглядит как-то скучно и уныло.

фото 3. натяжной потолок и светодиодное освещение

Еще один вариант подсветки использует московская фирма по изготовлению подвесных светопрозрачных потолков – QUADRUM. Каркас потолка изготовлен из ценных пород дерева и алюминиевого профиля, а пластиковый фонарь подсвечен светодиодной лентой. Потолки смотрятся отлично, но цена очень дорогая.

фото 4. потолок изготовлен из ценных пород дерева и алюминиевого профиля

Предлагаемый нами вариант подсветки в ванной комнате не требует огромных вложений и выглядит довольно оригинально. Идея подсветить потолок светодиодной лентой не нова и в ванных комнатах частенько используют влагозащищенную светодиодную ленту.

фото 5. натяжной светопрозрачный потолок и светодиодная лента

Мы не стали использовать в проекте влагозащищенную светодиодную ленту, а просто разместили обычную между двух слоев натяжного потолка. Такой метод защиты вполне приемлем и благотворно влияет на продолжительный срок службы самой ленты.

фото 6. натяжной светопрозрачный потолок и светодиодная лента

Единственное опасение вызывает потоп — как поведет себя лента если вдруг случится протечка? Будем надеяться на герметизацию первого уровня багета и качественный блок питания с защитой от короткого замыкания. Да и сам процент потопа настолько минимальный, что им можно пренебречь в пользу внешнего вида потолка.

Что же касается срока службы и замены светодиодной ленты, то об этом вообще не стоит беспокоиться.

Срок службы светодиодной ленты, заявленный производителем — 50000 часов, если даже взять 5 тысяч часов и разделить на 2 часа в сутки, то получим 2500 часов, а это 6,8 лет эксплуатации. Для любителей провести в ванной комнате больше времени есть десятикратный запас срока службы.

Детали проекта:

Светодиодная лента 10м/п 5060-60-24V холодного белого свечения. Блок питания Mean Well 240w ip65 Двойной натяжной потолок от наших партнеров.

Немного предыстории:

Заказчик изначально не планировал подсвечивать потолок светодиодной лентой и только при замере потолка решили ставить двойное полотно. Первое полотно предотвратит попадания разнообразного мелкого мусора на светопрозрачный потолок. Второе собственно и есть само светопрозрачное полотно.

фото 7. потолок и светодиодная лента без второго уровня

Замеры освещения в ванной комнате:

Под первым уровнем потолка замеры освещенности были не ниже 780лм на метр.

фото 8. замеры освещенности потолка

После монтажа светопрозрачного потолка общая освещенность в ванной комнате равнялась 450 лм. Это очень хороший показатель для ванной комнаты. Потребление электроэнергии составило всего 148 ватт.

фото 9. замеры освещенности потолка в ванной

Вот пожалуй и все, что касается освещения ванной комнаты.

Желающие повторить данную конструкцию или купить светодиодную ленту — пишите, звоните поможем!

Звездное небо

Потолок «звездное небо» – это настоящий хит, который становится популярнее и все чаще используется для дизайна потолочной поверхности. Его можно сделать из оптоволокна и при помощи светодиодов. Рассмотрим второй вариант. Основное отличие от монтажа предыдущей подсветки заключается в том, что в этот раз вам понадобятся именно отдельные светодиоды, а не лента.

Потолок в виде звездного неба

Шаг 1. Это шаг выполняется еще до обшивки каркаса потолка гипсокартоном. В листах этого материала проделайте в хаотичном порядке множество мелких отверстий.

Просверливание отверстий в листе гипсокартона

Шаг 2. Соедините (спаяйте) при помощи проводов все диоды в одну цепь. Проверьте ее на работоспособность.

Диоды спаиваются в одну цепь

Шаг 3. Установите в каждом из отверстий на гипсокартоне по светодиоду. Лучше всего выбирать разные по мощности лампочки – тогда получится создать более реалистичное звездное небо.

Шаг 4. Закрепите гипсокартон на каркасе потолка как при обычном монтаже подвесного потолка из гипсокартона.

Крепление гипсокартона к каркасу

Шаг 5. Подключите систему к контроллеру и блоку питания. Подсветка в виде звездного неба готова.

Простой пример подсветки в виде звездного неба

У такой системы есть и недостаток – светодиоды очень ярко светятся, поэтому рассеянного звездного света получить не удастся. Как вариант — можно попробовать поэкспериментировать с рассеивателями света.

Подсветка потолка – это, бесспорно, один из лучших вариантов украсить помещение. А с монтажом светодиодной ленты справиться сможет практически любой человек. Главное – немного желания и терпения, и у вас все получится.
