Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

1. На горловине зонта закрепляем гофру с помощью специального хомута.
2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия

У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Принцип работы и установка

Принцип работы подвесной плоской вытяжки строится на рециркуляции воздушных масс. Рассмотрим подробнее:

• Включенное устройство забирает грязный воздух и очищает его при помощи фильтров. После этого, очищенный газ поставляется через воздуховод обратно в комнату.
• Подвесная вытяжка, предназначенная для кухни, чаще всего комплектуется жироулавливающей схемой, которая и производит основную очистку воздуха. Модели с более низкой стоимостью используют для этих целей акриловый фильтр, который со временем приходит в негодность. Более технологичные устройства оснащены алюминиевыми фильтрами. Они не требуют постоянной замены, и легко восстанавливают свою работоспособность после промывки специальным средством.

Алюминиевый фильтр

• Подвесную кухонную вытяжку назвали так из-за метода монтажа. Она устанавливается на стену, часто в пространство между потолком и кухонным шкафом. Это позволяет экономить место, и прикрепить устройство так, чтобы оно не мешалось на кухне.
• Монтаж вытяжки довольно прост. Достаточно определить наилучшее место в кухне и проследить, чтобы выходное отверстие воздуховода не было перекрыто мебелью. Не нужно применять дополнительных усилий. Для эффективной работы достаточно расположить вытяжку параллельно над варочной панелью и обеспечить подключение к электросети.
• Новые модели могут оснащаться как одним, так и двумя моторами. Это позволяет контролировать производительность и уровень шума, издаваемый прибором.

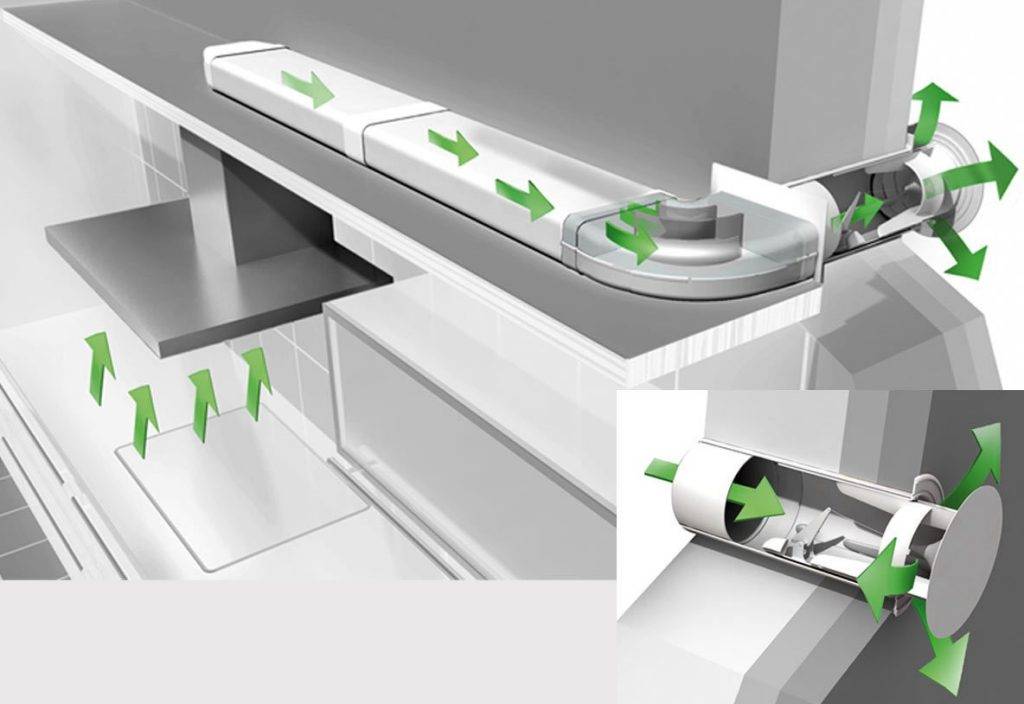

Схема установки пластикового воздуховода

Особенности ухода за вытяжками с выходом в вентиляцию

Мы пока ещё не выбрали вытяжку для кухни, поскольку в пазле не хватает нескольких важных кусочков. Немаловажным компонентом хорошей техники является специфика очистки подобных вытяжек.

Производители рекомендуют производить очистку устройства не менее одного раза в неделю. Для обеспечения максимальной эффективности нужно не только обработать моющим средством внешнюю поверхность, но и достать фильтр грубой очистки, поскольку на нём оседает немалая часть загрязнений.

Очистка фильтра избавит от неприятных запахов и сохранит мощность изделия.

Также не реже, чем раз в год желательно производить очистку вентиляционного канала. Качественно эту процедуру помогут осуществить специализированные организации.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Save

Особенности устройства вентканалов вытяжки

Диаметр вытяжки должен соответствовать диаметру воздуховода. Если вытяжная труба будет меньше, то работать вытяжка будет в усиленном режиме, а это приведет к поломке двигателя вентилятора. Труба меньшего диаметра влияет и на шумоизоляцию – при работе оборудования уровень шума повысится в разы.

Длина воздуховода должна быть не более 3 метров

Необходимо чтобы все углы изгибов при монтаже вентканалов были больше 90 градусов. От этого зависит работа вентиляции. А количество этих самых изгибов нужно свести к минимуму. От этого зависит КПД вытяжного устройства для очистки воздуха. Лучше отдать предпочтение пластиковым системам с круглым сечением. В них не только не будет оседать грязь и пыль, но и сопротивляемость меньше при прохождении воздушных масс.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп+ Hв + 5 , где:

• Нвп: высота от вытяжки до плиты;
• Нв: высота самой вытяжки (корпуса);
• 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V. Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

• каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
• угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
• островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Виды вытяжек

Для того чтобы правильно установить , требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

• чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
• желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
• далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
• после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
• в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Какие особенности установки встроенной вытяжки?

Встроенная вытяжка не требует специальных навыков для ее установки. Для начала нужно собрать сам шкаф, в котором и расположится прибор. Можно взять существующий шкаф, но его необходимо будет немного переделать в соответствии с параметрами самой кухни.

Затем закрепить боковые стенки к верхней части коробки. Далее сделать отверстие, при помощи специальных инструментов, по типу лобзика, для воздуховода. В основном отверстие делают в верхней части шкафчика. Следующий шаг — крепление корпуса устройства. Для этого снимаем нижнюю часть шкафа и проделываем отверстия для гофры и специальных болтов в соответствии со схемой подключения.

https://youtube.com/watch?v=MsDV9Sicjwg

Нормы и требования к кухонным вытяжным системам и монтажу

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
5. Мастера должны четко следовать инструкциям паспорта оборудования.
6. Вытяжка выравнивается по уровню.
7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

Преимущества

Незаменимые труженики кухни имеют множество достоинств, которые вряд ли оценят чопорные кухни глянцевых журналов интерьера, однако ощутимы на обычных кухнях, где живут и работают простые люди.

• Скромная ценовая политика позволяет покупать вытяжки людям с разным достатком.
• Данный вид очистительных агрегатов характеризуется доступностью и легкостью монтажа. Для их установки не нужно покупать дополнительные инструменты и оборудование, сооружать сложную конструкцию из труб и воздуховодов. Понадобится только бытовая дрель и монтажные анкера. С их помощью можно повесить вытяжку над варочной поверхностью или над столом за несколько минут.
• Подвесные вытяжки работают тихо, их практически не слышно. Одномоторные агрегаты производят звуковой фон в районе 40-45 ДБ и этот показатель зафиксирован при максимальной нагрузке на аппарат. Данный показатель сравним с негромким звучанием музыки, или тихому разговору, который ведут собеседники на расстоянии не более пяти метров. Двухмоторные вытяжки шумят чуточку больше, однако и их показатели уровня звука вписываются в пределы нормы. Широкий ассортимент продукции позволяет выбрать наиболее подходящий для конкретного случая вариант вытяжки.
• Известные производители подвесных вытяжек, такие как Bosch, Krona оснащают свои изделия многоразовыми фильтрами, которые легко чистятся. Они не нуждаются в постоянной замене, при этом отлично очищают воздух от копоти, гари, капель жира, влаги. Более того, во многих моделях допускается дополнительная установка угольных фильтров, созданных специально для удаления неприятных кухонных ароматов.

Кухонные вытяжки с подключением к вентиляции

Если в доме нет выделенного вентканала для кухонной вытяжки, придется интегрироваться в общую вентиляцию

Это приточные вытяжки. Они работают в режиме отвода воздуха в воздуховод. Такие модели на 100% справляются с удалением запахов и пара от готовящейся еды. Также в торговых сетях можно встретить современные воздухоочистные устройства комбинированного типа. Они могут работать и в режиме рециркуляции воздуха, и выводить воздух в вентшахту.

Классификация вытяжек по способу монтажа

• Встроенные. Монтируются в шкаф кухонного гарнитура, устанавливаются над плитой.
• Подвесные. Устанавливаются на стену.
• Островные. Крепятся к потолку. Располагаются посредине помещения.
• Угловые. Монтируются в углу.

Любая из выбранных моделей по адаптивности к конкретному помещения и конструкции должна соответствовать действующим нормативам правил техники безопасности.
