Схема подключения двухконтурного котла: какой должна быть обвязка, её особенности

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Разновидности газового отопления для частного дома

Различается два типа топлива – природный газ, подаваемый по централизованной магистрали, и сжиженный баллонный энергоноситель.

Особенности:

1. Топливо централизованной подачи является более удобным вариантом, поскольку транспортируется в постоянном режиме, не требует накопления и складирования. Поставляется чистый природный газ, но для подключения объекта к сети хозяину придется получать разрешительные документы, обустраивать трубопровод определенного типа. Все процессы выполняются только услугами специалистов, потому финансовые вложения будут солидными, но окупаются в течение первых 3 лет пользования сетью.

1. Баллонный газ допустимо применять для получения тепла в котлах, работающих на централизованном топливе, надо только заменить горелку. Энергоноситель одинаково хорошо работает в одно-, двухконтурных приборах достаточной мощности.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

• Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
• Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
• Перед подключением к системе отопления необходима опрессовка агрегата.
• При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

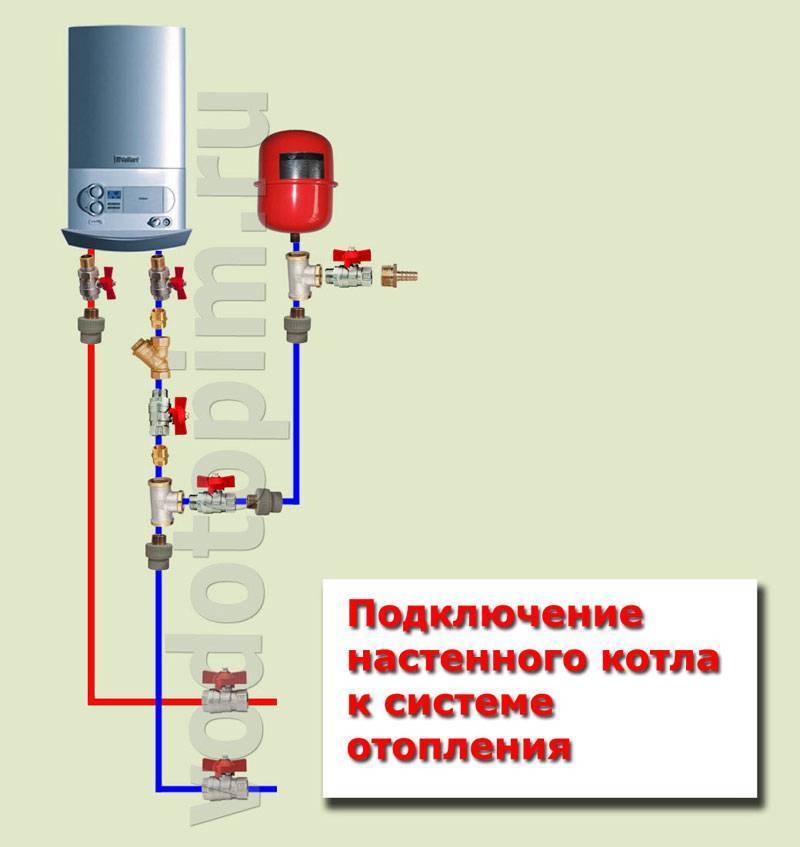

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

1. Установка прибора происходит на специально подготовленное и расчищенное место.
2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
3. Устанавливается фильтр для смягчения воды.
4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

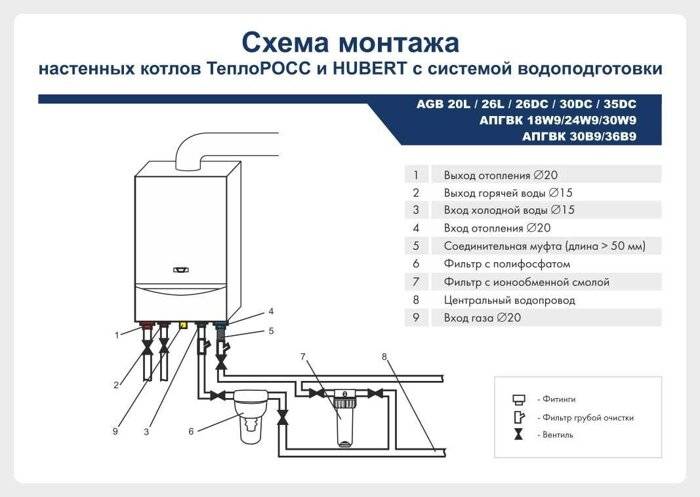

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Обвязка настенных моделей

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

• краны шаровые с американками размером ½» – 3 шт.;
• то же, диаметром ¾” – 4 шт.;
• сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
• фильтр газа;
• бак расширительный;
• трубопроводные фитинги – тройники и колена;
• кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
• выключатель автоматический двухполюсный номиналом 20 ампер.

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь . В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1-2 раза в течение срока службы.

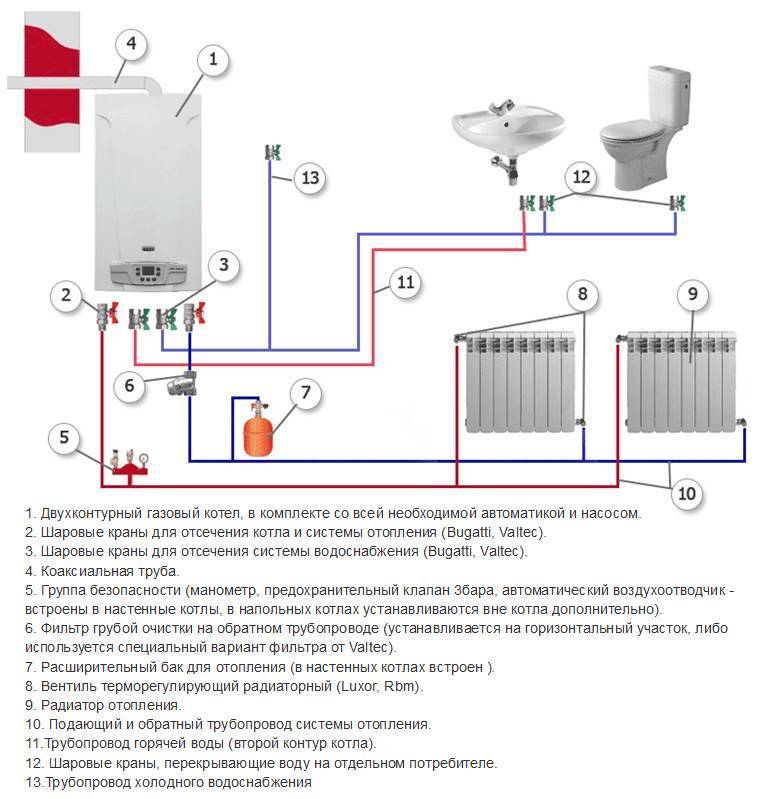

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

1. Краны диаметром ½» (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
3. Арматура прикручивается американками вниз.
4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

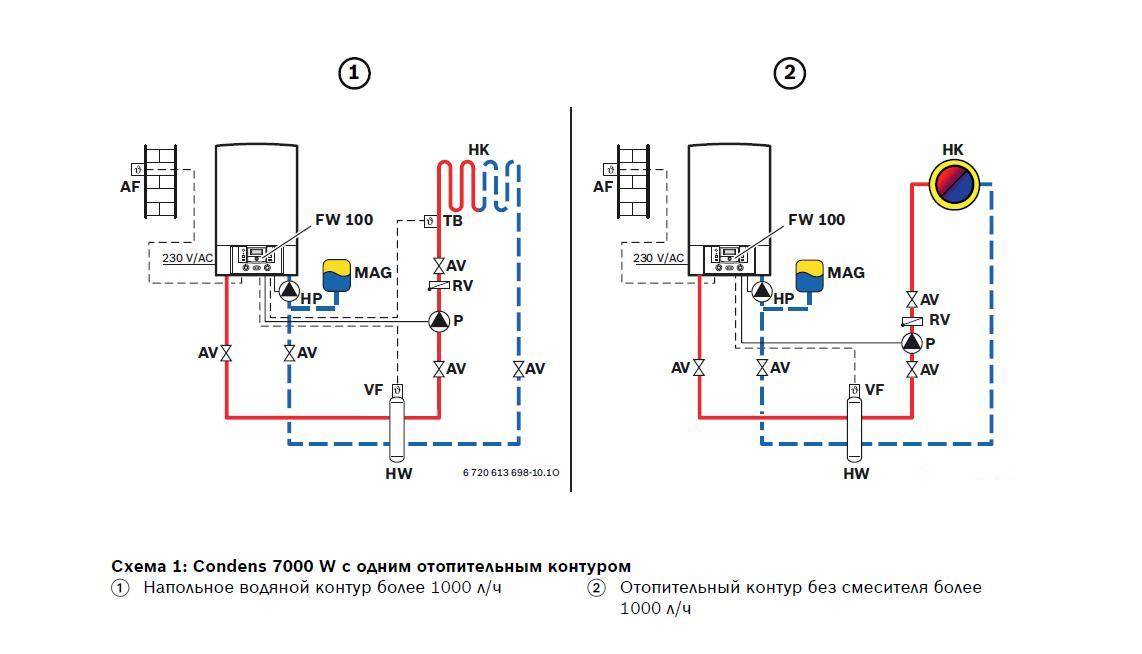

Схема актуальна для двух- либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
4. Кабель прокладывайте в защитном гофрированном рукаве.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

Правила обвязки газового агрегата

Прежде чем начинать приобретать оборудование нужно получить Технические условия и разрешения на подключение к газопроводу. Газовая служба определяет, возможна ли в принципе установка газового котла, а также параметры газа в точке врезки. Далее владельцы выполняют проект теплоснабжения с привлечением специализированной организации, в котором будет в обязательном порядке указана схема обвязки. Данный проект согласовывается с газовой службой. Обычно на это уходит от 2-х недель до 3-х месяцев, только после этого можно покупать газовое оборудование.

Основные правила:

1. Перед тем, как начинать выполнять обвязку газового котла для отопления, его устанавливают в помещении, которое должно иметь минимальные параметры: площадь не менее 4м, высота – 2,5 м, а ширина дверного проема не менее – 0,8 м.
2. В помещение должна быть естественная вентиляция и окна, размеры которых зависят от площади: 0,3 м2 окна на 10 м2.
3. Все газопроводы должны быть стального изготовления.
4. Дымоходная труба должна иметь диаметр, в зависимости от мощности котла: 30 кВт – 13 см, 40 кВт – 17 см, но при этом она не должна быть меньшей, чем выходной дымовой патрубок из котла.
5. Наружная часть дымохода, должна быть выше крыши не менее чем на 50 см.
6. В помещении котельной устанавливают датчик по загазованности и клапан-отсекатель газа.
7. Оборудование котла должно быть надежно заземлено.
8. Система подачи электроэнергии оборудуется токовой защитой и теплоизоляцией.
9. Обвязка элементов рабочей схемы выполняется с применением трубопроводов, которые могут быть из оцинкованной стали, чугуна, меди и пластика.
10. Участки труб на выходе из котла выполняются только металлическими, протяженностью не менее 1.0 м.

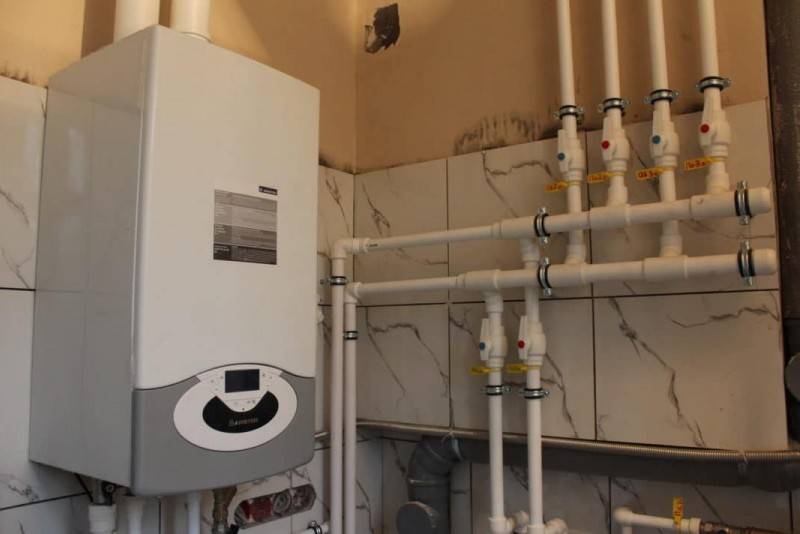

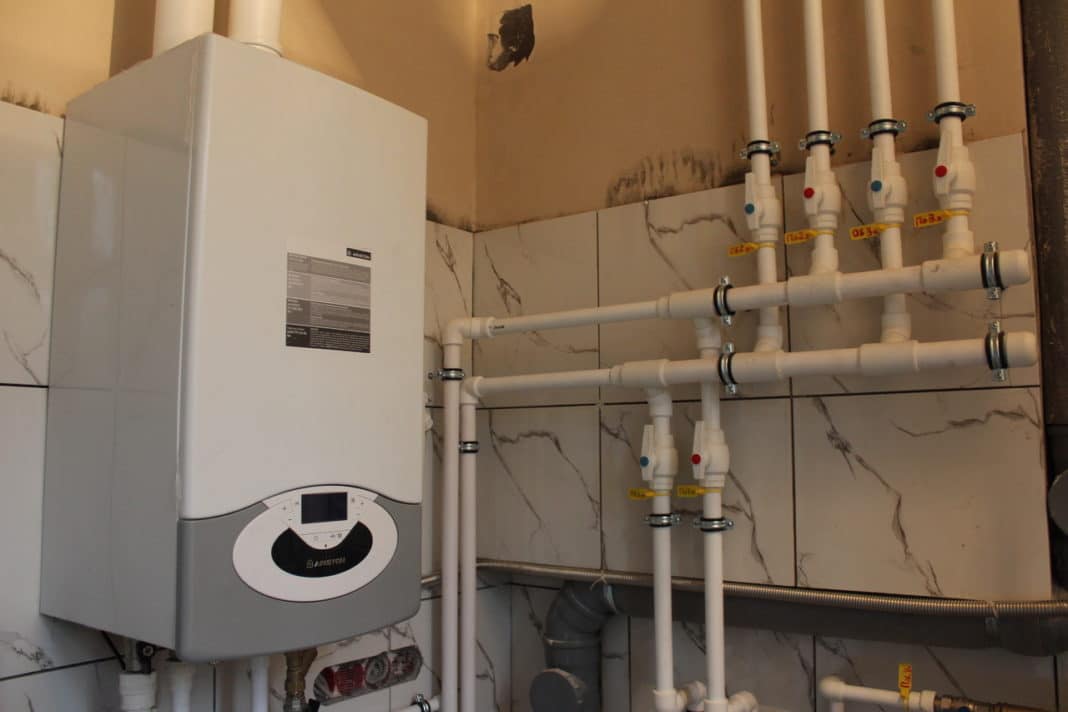

В последнее время наибольшую популярность получили металлопластиковые на пресс-фитингах и полипропиленовые трубы с алюминиевым армированием. Преимущество их бесспорно, и в части надежной быстрой сборки, и в части стоимостного показателя, кроме того такой трубопровод может выдержать давление до 25 бар и температуру среды до 95 С. Тем не менее варианты имеют и недостатки, которые надо учитывать, приступая к монтажу. Пресс-фитинги очень чувствительны к качеству сборки, при малейшем перекосе может произойти утечка воды, а полипропилен имеет высокий коэффициент удлинения при температуре свыше 50С.

Особенности обвязки газовых котлов полипропиленом:

1. Контуры отопления и ГВС выполняют: трубами PN 25 (2.5 атм, 95 С) и PN 20 (2.0 атм, 80 С).
2. Соединение труб и фитингов выполняют путем холодной или горячей сварки, для соединения с металлическими участками используют резьбовые соединения.
3. Во избежание разрушения полипропиленовых труб устанавливают компенсационные петли.
4. Многослойные трубы имеют внутреннее армирование для компенсации. Фольга уменьшает удлинение в 2 раза, а стекловолокно в 5 раз.
5. Перед сваркой удаляют фольгу с армированных трубопроводов.

Как происходит обвязка газового котла

Подключение газового котла к системе отопления – рекомендации по проведению работ

Отопительные газовые котлы приобрели огромную популярность среди застройщиков в силу целого ряда преимуществ: высокая автономность системы, она способна работать без вмешательства на протяжении длительного срока; простота эксплуатации; минимальная стоимость обслуживания и высокая степень надежности; легкость регулировок и возможность задать определенный температурный режим.

Очень большое значение имеет правильность подключения оборудования, ведь от этого во многом зависит эффективность и безопасность системы, именно этот вид работ мы и рассмотрим в рамках данной статьи.

Подключение оборудования – процесс достаточно сложный, поэтому без ознакомления со всеми нюансами к работам лучше не приступать

Основная информация

В большинстве случаев встречаются агрегаты, которые способны нагревать за одну минуту 6 литров воды. Этот показатель можно вполне считать неплохим. Правда он возможен только если осуществить правильный монтаж установки.

Принцип работы основывается на наличии двух отдельных друг от друга контуров. Первый отвечает за отопление дома, а второй – за горячую воду в кране.

Чтобы подключить устанавливаемый котел, нужно учитывать наличие сразу нескольких систем в помещении:

1. Отопление. Будет две трубы – подача горячей и прием холодной.
2. Водопровод. В систему подается холодная вода.
3. Газопровод. Подача горючего.
4. Электропитание. Необходимо если в устройстве предусмотрены контролирующие приборы и автоматический розжиг.

Установка и подключение двухконтурного начинается с монтажа его на стену. Для этого используются специальные кронштейны, которые в большинстве случаев поставляются вместе с оборудованием. Главное, что нужно учитывать – крепеж должен находится в идеальной горизонтальной плоскости, а потому нужно обязательно иметь уровень.

После установки крепежных элементов на стену вешается сам котел. Все это делается своими руками. Чтобы на всякий случай не допустить какой-либо ошибки, вначале можно просмотреть несколько видео, которых в сети множество. Они показывают установку разных систем.

Ввод в эксплуатацию

Когда расположение котла выбрано правильно и все детали на своем месте, можно выполнить пробный запуск установки. У агрегатов с закрытой топкой все провода подключаются к электрической сети. Для этого нужен стабилизатор. Затем система заполняется теплоносителем.

Делать это нужно медленно, чтобы успеть вытеснить ненужный воздух из труб. Жидкость закачивается до тех пор, пока показатель давления не сравняется с отметкой в 2 атмосферы. После этого уже не нужно монтировать никакие детали, так как необходимо осмотреть качество всех соединений. Лучше всего обмазать стыки мыльным раствором. Если пузырьки не появляются, все сделано герметично, то можно выполнять запуск системы.

Много интересной информации по этой теме представлено в видеоролике:

Делаем надёжную обвязку отопительного котла своими руками

После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Особенности параллельного подключения

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

• К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
• Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
• К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
• На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
• Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
• На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.

Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.

При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен

Подготовка к установке газового оборудования

Те, кто уверен, что установка газового отопительного прибора начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Газовые котлы – наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарно-гигиенический;
• инструкция по эксплуатации отопительного прибора;
• заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
