Подключение электродвигателя кондиционера: схема и этапы подключения наружного и внутреннего блока

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

• для силы тока менее 18А сечение должно составлять 1,5 мм2
• 18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

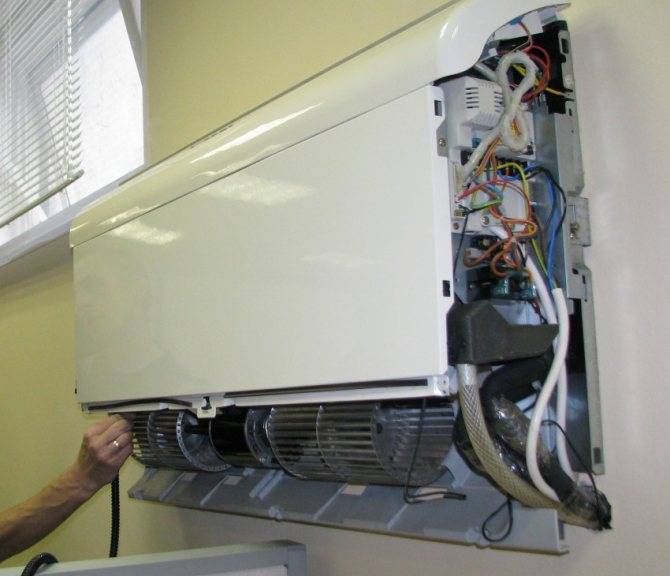

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.

Любого рода сплит – система сконструирована из двух блоков:

1. внешнего (прикрепляется на стену снаружи)
2. внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

1. в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
2. внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
3. внутренний блок устанавливается в квартире
4. фреоновая магистраль соединяет обе части устройства между собой
5. прокладка электропроводов
6. следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Подбор двигателя вентилятора кондиционера

В сплит-системе двигатели применяются во внутреннем и в наружном блоке. Двигатель вентилятора внутреннего блока выполнен из прочного пластика, двигатель вентилятора наружного блока – металлический.

Двигатель вентилятора внутреннего блока (много-обмоточный).

Двигатель вентилятора наружного блока.

Двигатели вентилятора внутреннего блока кондиционера бывают нескольких типов.

Много-обмоточный двигатель. Наиболее распространенный – это двигатель, имеющий несколько обмоток. Подавая напряжение 220В, на разные обмотки, получаем разные скорости вращения вентилятора.

PG-motor. В двигателе этого типа одна обмотка (которая состоит из 2-х частей) на которую подается напряжение через регулирующий элемент (тиристор или симистор). Изменяя амплитуду управляющего напряжения (переменного) получаем разные скорости вращения вентилятора. Часто в названии PG стоит само сочетание этих букв “PG”, редко бывает и такое сочетание “GP”.

Этот двигатель легко отличить от много-обмоточного, по количеству проводов. С PG двигателя выходят два шлейфа проводов на два разъема “мама” в каждом из которых по 3 провода. Маленький разъем идет с датчика Холла.

DC-inverter. Применяется обычно в инверторных системах кондиционирования (не во всех). В этих двигателях скорость вращения регулируется изменением амплитуды постоянного напряжения.

При подборе мотора вентилятора кондиционера, обязательно нужно учитывать его тип, мощность, скорость вращения, направление вращения, габаритные размеры корпуса, элементы крепления, диаметр и длину вала, наличие шлица и/или резьбы на валу. Проверьте соответствие емкости пускового конденсатора, заменяемому двигателю.

Прежде чем заказывать двигатель (мотор) вентилятора кондиционера, проверьте самые распространенные неисправности:

Если слышны посторонние шумы или наблюдается большой люфт вала двигателя – поменяйте подшипники. Это можно сделать в двигателе вентилятора наружного блока сплит-системы, двигатель внутреннего блока, как правило не разборный.

Если двигатель не вращается, проверьте пусковые конденсаторы. Проверка осуществляется заменой на аналогичные. Пусковые конденсаторы на двигателях вентиляторов внутреннего и наружного блоков рассчитаны на напряжение 400/450V и имеют емкость в пределах от 1 до 6 мкФ в зависимости от типа и мощности двигателя.

В двигателе вентилятора внутреннего блока имеется маленький электронный модуль на котором размещен датчик Холла. Если двигатель вентилятора внутреннего блока начинает вращаться, а затем останавливается – то неисправен именно датчик Холла. Этот датчик контролирует сам факт вращения двигателя. Если двигатель заклинит – то датчик Холла отключает его питание и двигатель не сгорает от перегрузки.

Прежде чем менять электронный модуль датчика Холла – посмотрите его установку внутри двигателя (если он разборный). Неоднократно были случаи, когда модуль отклеивался. Неисправность устранялась после приклеивания датчика на место.

Так же возможен плохой контакт в разъеме или плохая пайка в блоке электроники.

Проверьте сопротивления между выводами. Между GND (ground, земля, минус) и Vout (выход сигнала) должна быть бесконечность (обрыв), а между Vcc и Vout должно быть сопротивление 11-25 кОм

Внимание! Не перепутайте полярность! (Не вставляйте разъем с чрезмерным усилием, развернув его на 180 градусов)

Если вы хотите купить двигатель вентилятора наружного или внутреннего блока сплит-системы, то вам необходимо выслать на электронную почту 6642370@mail.ru следующую информацию:

-фотографию шильдика (этикетки) на двигателе

-фотографию шильдика (этикетки) блока сплит-системы (внутреннего или наружного)

Без этих данных подобрать нужный двигатель вентилятора сплит-системы будет весьма затруднительно. Не забудьте указать ваш контактный телефон.

Шаблон подбора размеров двигателя:

L1 -длина вала от пыльника до начала резьбы. L2 – длина резьбы на вале L3 – длина вала от пыльника до начала шлица Lmax – длина от начала резьбы до основания H – высота корпуса D1 – диаметр корпуса D2 – диаметр по креплению D3 – диаметр вала Dmax – расстояние от одного крепления до противоположного

Некоторые модели двигателей представлены на этой странице .

Отправьте вашу заявку прямо сейчас! о

Вы можете купить двигатель вентилятора кондиционера в Москве,

Санкт-Петербурге, Якутске, Краснодаре, Сочи, Майкопе и д.р. городах.

Этапы монтирования сплит системы

Подключение сплит системы своими руками на первом этаже многоэтажки не желателен в случаях, если нет балкона.

Наружный блок всегда устанавливается на балконе и монтируется к стене с помощью мелких неглубоких саморезов. Идеально если кондиционер будет установлен на северной или восточной стороне света, чтобы избежать нежелательного попадания прямых лучей солнца на устройство.

Крепить кондиционер к кронштейнам нужно аккуратно, осторожно перегнувшись через перила. Остекление балкона на время установки сплит системы нужно будет снять, кронштейны врезаются в нижнюю часть обрамления рамы. Монтируем сплит систему:

Монтируем сплит систему:

• Отмечаем точное местонахождение внутренних блоков. Они не должны находиться в одном помещении с микроволновками и индукционными печами, электродуховками. Также не рекомендуется монтировать данные блоки над отопительными батареями или иными источниками тела, за шторками и другими препятствиями для вентиляции воздушного потока. Кондиционеры не устанавливаются в кухонных помещениях;
• Проводим электропроводку. Для сплит системы желательно установить отдельный автомат отключения. Подключать сплит систему к электросети нужно аккуратно, соблюдая все меры безопасности;
• Монтируем наружный блок;
• Высверливаем отверстие необходимой величины в стене для коммуникаций. Диаметр не менее 90 миллиметров. Если отверстие будет меньше, то процесс теплоизоляции будет затруднен;
• Кладем трубопроводы. Теплоизоляция для труб обязательно должна быть из флекса. Другие материалы не выдерживают и сезона. Перед развальцовыванием надеваем на трубки фланцы, резьба гайки должна быть к концу трубки;
• Соединяем электрические провода между блоками;
• Герметизируем систему и сразу же проверяем ее на прочность. В этом процессе лучше использовать ставший практически классическим способ герметизации, который часто используют газовики. В половине литра дистиллированной воды, доведенной до кипения, растворяем столовую ложку мелко накрошенного хозяйственного мыла. Выпускной ниппель снимается, к патрубку присоединяется велонасос. Помощник медленно качает воздух, а мастер при помощи небольшой кисти густо смазывает резьбовые соединения мыльным составом и подтягивает их до тех пор, пока не перестанут надуваться мыльные пузырьки. По окончании работ мыльный состав легко смывается;

• Вакуумируем. Чтобы вся влага окончательно испарилась необходимо присоединить вакуумный насос и качать примерно 60 минут. Этого времени достаточно для испарения и откачки влаги с оставшимся воздухом;
• Заполняем систему жидкостью. Кондиционеры заполняются фреоном или хладоном. Путать никак нельзя. В инструкции к устройству должно быть прописано, какой уровень давления необходим для функционирования имеющегося кондиционера. Заполнять систему кондиционирования необходимым материалом нужно через специальный переходник, в который встроен манометр, для определения давления;
• Аккуратно, с соблюдением всех необходимых мер безопасности подключаем к электропитанию;
• Проводим тест системы кондиционирования. Устройства последнего поколения при первом включении должны самостоятельно заработать в режиме тестирования. Для этого достаточно лишь включить автомат-разъединитель. В противном случае режим тестирования запускает с дистанционного управляющего пульта. Если ничего не выходит, то нужна помощь мастера, который должен наладить работу устройства по гарантийному талону;
• При необходимости устраняем даже самые мелкие недочеты системы;
• Проводим дополнительную изоляцию межблочного жгута;
• Маскируем дыру в стене.

Если после завершения тестирования кондиционера равномерно идет прохладный воздух, жалюзи фиксируются в необходимых положениях и двигаются плавно, это означает, что попытка подключить сплит систему самому завершилась успешно. Некоторые опытные специалисты рекомендуют обмотать межблочные жгуты пленкой металлизированной. Это будет дополнительной тепловой экранировкой, что поможет сэкономить на электроэнергии.

Выбор места

Для оконного климатизёра подберите комнату, где наибольше потребуется летняя прохлада: спальня или зала? В детской врачи не рекомендуют потоки холодного воздуха в жару.

Прежде чем будет произведена установка оконного кондиционера своими руками, задумайтесь над таким: вверху или внизу оконной рамы будет установлена ваша техника?

Читайте здесь Нивелир своими руками — как сделать оптический и лазерный прибор. Пошаговое руководство и описание принципа действия нивелира (130 фото)

В деревянную легче – укоротив стекла на высоту агрегата, соорудив деревянную или алюминиевую перемычку. Как вариант использования ПВХ – заказать такую же часть рамы, но под кондиционер. Все части ПВХ-рам снимаются с креплений и навешиваются на них. Но придется раскошелиться на дополнительную сумму.

Схема установки кондиционеров несложная. Вставляется кондиционер в хорошо укрепленную раму с козырьком над агрегатом. У него есть вывод для слива конденсата. В комплекте не бывает отводного шланга. Подберите сами шланг под диаметр вывода и укрепите не жёстко с небольшим отводом от стены.

• Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

• Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)

• Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)

Для подключения охладителя к электросети требования несложные: наличие евророзетки и евровилки с третьим контактом для заземления, а также включение напрямую в стенную сеть, то есть, без дополнительного удлинителя на полу.

Как только прохлада не будет нужна, поменяйте раму с агрегатом на стандартную.

Место, в котором будет располагаться электрическая розетка

В помещении могут находиться разные кондиционеры. Розетка или розетки должны быть установлены так, чтобы до них было легко дотянуть сетевой провод. Доступность – это основное требование, предъявляемое к точке.

Выбирая конкретное расположение, следует принимать во внимание ряд деталей:

• Мощность кондиционера.
• Толщину сечения электропроводки.
• Расположение мебели.

Также большое значение для места установки имеет дизайн интерьера. Гонясь за практичностью, стоит всегда помнить об эстетической составляющей. Розетка должна быть установлена в доступном месте, но так, чтобы провода от оборудования не были заметны или, по крайней мере, не влияли отрицательно на внешний вид помещения, не портили стены и окна.

Как правило, розетку крепят рядом с блоком системы кондиционирования. Высота детали будет зависеть от размеров аппаратуры.

Стандартные габариты блоков приборов охлаждения воздуха:

• Габариты внутреннего блока (вхшхг) – 24х71 либо 8х18.
• Габариты наружного блока (вхшхг) – 54х77.

Советы и рекомендации по выбору места, в котором будет установлена электрическая розетка:

• 15 сантиметров – минимальное расстояние между потолком и самым ближним краем розетки.
• 30 сантиметров – расстояние от потолочного покрытия до розетки.
• 25 сантиметров – рекомендованное расстояние между стенами в случае, если внутренний блок кондиционера ставится в угол.
• 10 сантиметров – рекомендованное расстояние между полом и нижним краем розетки в случае, если она располагается внизу стены.
• Точку подключения к сети ничто не должно заграждать.

Рекомендуем ознакомиться: Выполнение расчета площади воздуховодов и фасонных изделий

Иногда для подключения используют уже имеющуюся розетку. В таком случае надо быть внимательным и замерить длину сетевого шнура. Он должен без натяжения дотягиваться до точки.

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.

Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.

Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

Этапы подготовки

На предварительном этапе требуется удержать в системе хладагент. Находится он в контуре, который состоит из компрессора, испарителя, конденсатора, а также соединительных трубок.

Цель предварительного этапа: собрать весь газ в конденсаторе. Для этого нужно выполнить следующие шаги:

1. Идет включение кондиционера в режиме охлаждение. Ставится самая низкая температура. Агрегат работает в течение 10 минут.
2. На внешнем блоке располагается вентиль со штуцером. К нему подходит тонкая трубка, по которой движется фреон. Сверху располагается защитный колпачок. При его снятии появляются шлицы. На них набрасывается ключ и вентиль перекрывается.
3. Ведется наблюдение за манометром, стрелка которого через 1 минуту должна упасть до нуля. Сразу после этого такая же процедура проводится с наружным блоком. Снимается защитный колпачок и закручивается второй вентиль. Затем при помощи пульта дистанционного управления кондиционер выключается. Весь хладагент скапливается в наружном блоке.

Если на агрегате отсутствует манометр, то выдерживается 1 минута и перекрывается второй вентиль, прибор отключается.

Сплит собственноручно

Начните с учета возможности установки наружного блока. То есть, там, где безопасно самому работать и не травмировать людей внизу: вдруг плоскогубцы или сверло выпадут из рук.

Монтаж сплит-кондиционера своими руками нелегкий. Но если все продумать, то можно справиться самому. Климатизёр состоит из нескольких блоков, и придется найти место каждому.

Начнем с внутреннего. Он крепится ближе к потолку – производители требуют не ближе расстояния от большого пальца до среднего, а к боковой перегородке сантиметров на 5 — 10 больше. И чтобы была свобода выдува холодного воздуха минимум полтора метра.

• Ремонт компьютера своими руками — практические рекомендации и диагностика основных типов неисправностей (90 фото)

• Станок по дереву своими руками — советы по постройке простого токарного станка и станков с ЧПУ (110 фото и видео)

• Столешница своими руками: инструкция по изготовлению самодельной столешницы для кухни из дерева и камня (125 фото)

Далее сверлите перфоратором отверстия для трубы с фреоном внутрь комнаты и для электрокабеля.

Зачем кондиционеру отдельная машина?

Владельцы бытовых кондиционеров часто задаются вопросом о необходимости установки для их устройства отдельного автомата и прокладки отдельной линии от квартирного или напольного распределительного щита. Сплит-системы с низким энергопотреблением часто поставляются со стандартным шнуром для подключения к домашней розетке, что вызывает дополнительные вопросы.

Первое, что нужно сделать, чтобы узнать, нужно ли вам устанавливать отдельный переключатель и линию для вашего устройства, – это прочитать инструкцию по эксплуатации. В инструкции к любому кондиционеру есть раздел о подключении к сети.

Если требование об отдельной линии и машине четко указано в руководстве, то оно должно выполняться безоговорочно. В противном случае вы можете потерять гарантию на устройство и столкнуться с другими проблемами.

Производитель кондиционера в своей инструкции специально указал, что подключать к выключателю кондиционера другие устройства недопустимо. Если в вашей инструкции содержится подобное требование, подключите сплит-систему на отдельной линии с отдельным автоматом

Если такого требования нет, выбор придется делать самостоятельно. Для этого нужно знать, каковы преимущества и недостатки подключения отдельной линии.

Преимущества устройства отдельной линии с автоматом:

• можно использовать мощные кондиционеры даже в квартирах со старой, даже алюминиевой, электропроводкой без ее замены;
• Уменьшите негативное влияние кондиционера на работу других устройств: кондиционер оборудован компрессором и вентиляторами, которые имеют значительные пусковые токи, вызывающие колебания напряжения в сети при его включении. Подобные колебания при слабой проводке могут повредить другие приборы;
• Исключение возможности перегрузки при одновременной работе кондиционера и других устройств, подключенных к одной линии;
• Нет необходимости проверять существующую электропроводку на работоспособность и безопасность;
• Возможность выключить кондиционер для обслуживания или ремонта без нарушения работы других устройств в квартире;
• Необязательно устанавливать розетку для подключения кондиционера, а вывести провод прямо в клеммную колодку устройства, что будет выглядеть более эстетично.

Чем мощнее кондиционер и, соответственно, чем больше потребляет тока, тем больше следует ориентироваться в вашем выборе на прокладку отдельной линии и установку отдельного автомата для кондиционера.

Если кондиционер установлен после завершения работ, в кабельном канале можно подключить отдельную линию. Если прибор укомплектован заводским кабелем с вилкой, то необходимо установить розетку с заземляющими контактами

В список недостатков построения отдельной ветки вошли только:

• необходимо провести электромонтажные работы для прокладки линии от панели к устройству, что может повредить отделку квартиры;
• Не всегда возможно установить другую машину в существующий распределительный щит, что может потребовать ее замены или капитального ремонта.

Установить отдельный автомат и отдельную линию для системы кондиционирования невозможно, а вот подключение устройства к существующей бытовой розетке возможно только при наличии прямого указания на это в инструкции.

В этом случае розетка должна иметь контакты защитного заземления, а установленная в распределительном щите проводка и автоматический выключатель должны выдерживать общую нагрузку кондиционера и других бытовых приборов, подключенных к этой линии.

Чтобы узнать, какие устройства подключены к линии, в которой должен быть включен кондиционер, нужно поочередно выключать автоматы в квартире или панели пола. Это упрощает проверку того, какие бытовые приборы остались без питания, то есть не включаются.

Перед тем, как подключить кондиционер к имеющейся розетке, проверьте, из какого материала сделана электропроводка и каково ее сечение. Если проводка старая алюминиевая, кондиционер к ней лучше не подключать

Кроме того, не подключайте кондиционер к существующей розетке, если он подключен к линии, питающей микроволновую печь, электрический чайник, стиральную машину или другое мощное устройство.

Если у вас сплит-система малой мощности и выбор пал на подключение к существующей розетке, обязательно проверьте проводку. Убедитесь, что кабельные соединения в распределительных коробках не окислены и не ослабли, что зажимы болтов в розетке и машине в экране не откручены, и что вилка кондиционера плотно вставлена ​​в розетку, обеспечивая надежный контакт.
