Перенос полотенцесушителя на другую стену в ванной: монтажный инструктаж

Инструкция по переносу электроприбора

После того как мы рассмотрели все нюансы, можем приступать непосредственно к переносу полотенцесушителя в ванной или санузле.

Для работы нам потребуются следующие инструменты:

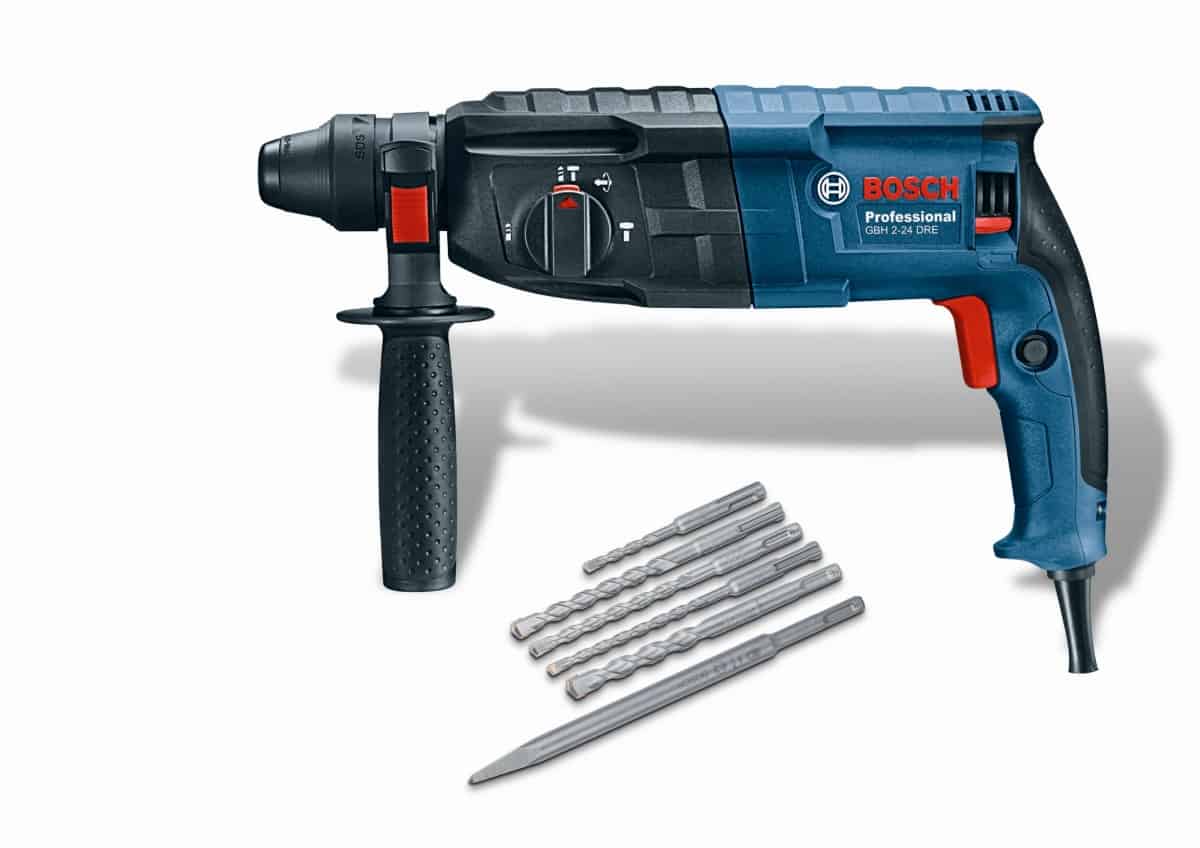

• ударная дрель или перфоратор;
• сверла для работы по бетону;
• набор отверток;
• комплект гаечных ключей;
• электрический тестер;
• рулетка, маркер;
• крепежные кронштейны на стену.

Первым делом определитесь с местом, на котором будет располагаться сушилка.

Прибор должен находиться на расстоянии не менее 60 см от источников воды, не менее 95 см от пола, в 30 см от края стены и 75 см от мебели. Для правильных замеров вооружитесь рулеткой. Когда место будет выбрано, сделайте отметки маркером для крепежа

Если рядом с выбранным местом есть источник питания, весь процесс будет максимально простым. Если же такового нет, задача усложнится, так как потребуется проложить отдельный провод. Сделать это можно двумя способами: под облицовкой или по ней. Если вы производите ремонт в ванной и меняете покрытие, смело используйте первый вариант – он хоть и более трудоемкий, но обеспечивает надежное укрытие проводки.

Если облицовка уже положена, снимать ее не логично. В таком случае кабель проводят поверх облицовки, прикрыв его пластиковым кабель каналом, и используют розетку с максимальной защитой от влаги. При монтаже электропроводки не забудьте заземлить розетку

Затем демонтируем устройство со старого места. Эта работа, как правило, не вызывает затруднений. Сначала снимаем прибор, затем при помощи отверток снимаем крепежи. Возвращаемся к стене, где будет установлена сушилка. Для закрепления держателей делаем дрелью отверстия в местах, отмеченных маркером. Прикручиваем крепежные кронштейны, устанавливаем на них прибор. В конце производим отделочные работы.

Если кабель прокладывался на облицовку, дополнительная отделка не требуется.

Перенос водяного полотенцесушителя, какие сложности возникают

Во — первых могут возникнуть юридические проблемы с разрешением на перенос, во – вторых при переносе водяного аппарата, могут возникнуть проблемы с нагрузкой новой конструкции на систему водоснабжения дома.

Все остальные трудности являются не серьезными по сравнению с первыми двумя.

Перед началом переноса нужно обязательно отключить подающий стояк. Самостоятельно это делать не рекомендуется, лучше доверить это профессиональному сантехнику.

Обычно водяные устройства не имеют системы регулирования теплоты, но можно установить на него шаровый кран, что позволит регулировать нагрев установки.

В случае если произвели перенос установки и не согласовали с жилинспекцией, то вас привлекут к административной ответственности. Дело может дойти до суда, и вам придется понести наказание или отделаться штрафом на кругленькую сумму.

Посмотрите видео, интересный и безопасный вариант подключения полотенцесушителя:

Монтаж полотенцесушителя на другую стену

Процесс переноса электрической и водяной сушки имеет существенные отличия. Соблюдая все правила монтажа, любой тип оборудования можно установить в новом месте самостоятельно.

Перемещение электрического полотенцесушителя

Монтаж сушки для полотенец функционирующей от электрической сети не составляет особой сложности. Чтобы переместить такое устройство в установленное место необходимо:

• закрепить полотенцесушитель на стене с учетом безопасности расположения электроприборов в помещениях с повышенным уровнем влажности;
• установить на удобном для подключения сушки расстоянии розетку с заземлением;
• в электрическом щитке установить защитный автомат УЗО.

Перенос электрического полотенцесушителя происходит намного легче

К полотенцесушителю можно подводить как скрытую, так и открытую проводку. В любом варианте необходима надежная изоляция провода.

Переустановка водяного полотенцесушителя

Перенос водяного полотенцесушителя требует особого подхода. Приступать к установке сушки в намеченном участке на стене можно после осуществления всех подготовительных работ, которые включают отключение водоснабжения в системе и демонтаж устройства.

Процесс монтажа водяного змеевика состоит из таких этапов:

• Закрепить на стене сушку и отрегулировать ее расположение посредством кронштейнов.
• С помощь плашки на оставленных отводах от стояка нарезать резьбу, размер которой должен соответствовать используемому для соединения подводки фитингу.
• Провести трубопровод от стояка к полотенцесушителю. Смонтировать байпас, который представляет собой установленный в вертикальном положении отрезок трубы. На концах перемычки зафиксировать тройники.
• После байпаса закрепить на полотенцесушители шаровые вентили. Но самой сушке установить кран Маевского, с помощью которого можно будет без проблем удалять воздух с системы.

Трубопровод к устройству полотенцесушителю перенесенному в ванной комнате на другую стену подводится посредством различных муфт разборного типа. Лучше всего использовать для этих целей «американки».

При подключении сушки необходимо соблюдать уклон подводящего трубопровода по направлению к потоку теплоносителя. Все соединения рекомендуется уплотнять с помощью пакли или специальной нитки.

После установки сушки для полотенец на новом месте необходимо проверить надежность всех соединений. Перед подачей воды в стояк вентили на устройстве необходимо закрыть. Открывать их необходимо, когда теплоноситель заполнить систему.

При наличии утечек после запуска следует просто перекрыть шаровые краны на сушке. При этом вода будет циркулировать через перемычку, что позволит без проблем перепаковать соединения или заменить сам полотенцесушитель.

Придерживаясь всех рекомендаций перенос полотенцесушителя на небольшое расстояние от стояка можно осуществить своими руками. Если планируется перемещение оборудования на значительную дистанцию, то лучше перед проведением монтажных работ провести консультацию со специалистом.

Водяного типа модель

Сам механизм переноса водяного полотенцесушителя сложнее. Тем ни менее, возможно сделать работу самостоятельно.

Конструктивные особенности водяной модели

Сушилка такого типа состоит из элементов:

• сверху прибора имеется клапан Маевского. Его назначение в спуске воздуха;
• имеется заглушка – специальная пробка;
• вода подается через систему подачи;
• вода перекрывается специально вмонтированными в прибор вентилями. Если таковые отсутствуют необходимо их установить самостоятельно;
• крепежные элементы – кронштейны.

Работа сушилки осуществляется в отдельных случаях от системы отопления, в другом варианте от водоснабжения горячей воды. Второй вариант более предпочтительный:

• Отопительный сезон короткий. Отопление функционирует максимум 6 месяцев.
• Когда обнаружена поломка или протечка сушилки, нужно сразу перекрыть подачу воды в змеевик. С водопроводом это сделать быстро вполне возможно. С системой отопления так сделать будет тяжело.
• В составе воды водопроводной системы меньше примесей, чем в жидкости отопительной системы. Кроме того в системе отопления вода застаивается и становится еще более засоренной.

Требования к выбору новой модели

Новая модель полотенцесушителя должна соответствовать требованиям:

• Новая модель подбирается по уровню давления в системе водопровода квартиры.
• Модель в габаритах изменяется прямо пропорционально размеру комнаты. В большой ванной комнате – монтируется большой полотенцесушитель.
• Выбирается модель с учетом диаметра выводящей трубы. Показатель должен соответствовать диаметру входного отверстия труб стояка.
• Рекомендуется останавливать выбор на бесшовной модели.

Порядок переноса водной модели

Для работы готовится инструмент и дополнительные детали:

• крепежный элемент – кронштейны;
• трубы из полипропилена;
• аппарат для сварочных работ;
• болгарка;
• труборез можно заменить кусачками;
• набор ключей;
• шаровые краны;
• подготовить лерки для нарезания резьбы;
• ФУМ-лента;
• фитинги для соединения.

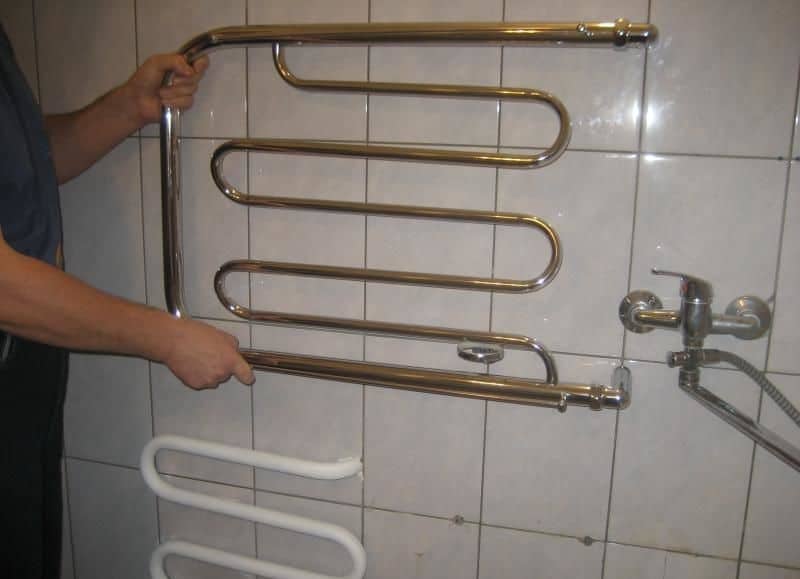

Снятие старой модели

Демонтаж не начинается, пока не перекрыта подача воды в стояке. Вода сливается полностью. В этот момент должен быть специалист из жилищного управления. Он и даст ответ, можно ли переносить в квартире полотенцесушитель на другую стену.

1. Обрезание труб сушилки начинается снизу. Затем срезается верхняя труба. Оставшиеся куски остаются такой длины, чтобы хватило для монтажа новой модели.
2. Работа выполняется с помощником. В противном случае упавшая сушилка может сильно ударить.
3. Со старой модели после обрезки снимаются крепежные элементы. Прибор уносится из комнаты.

Можно объединиться с соседями, чтобы решить вопрос о замене труб в стояке. Если нет такой возможности, то рекомендуется это сделать в своей квартире. Рекомендуется использовать трубы из полипропилена с сечением 25 мм.

Установка трубы стояка до места монтажа нового прибора

Пригласите специалиста, если расстояние прокладки трубы большое. Необходимо обладать знаниями правильной прокладки труб, соблюсти гидравлические расчеты.

• На концах оставшихся кусков труб делается зачистка от старой краски.
• Нарезается резьба или проводятся сварочные работы.
• На полученную резьбу нанизывается фитинг (соединительный элемент для пропиленовых труб).
• Места соединений обрабатывается ФУМ-лентой и герметиком.
• Улучшить обслуживание нового полотенцесушителя можно при помощи специальной перемычки «байпас» и шаровых кранов. Последние могут понадобиться для перенаправления потока жидкости на перемычку.
• Запускается горячая вода в систему водопровода. Если нет утечек, то работа завершена. Работоспособность системы подтверждена.
• Сушилка монтируется на стену кронштейнами.

Функции полотенцесушителя

Полотенцесушитель, устанавливаемый в ванной комнате, представляет собой небольшое устройство, которое приносит огромную пользу. Помимо основного своего предназначения, которое заключается в сушке полотенец жильцов квартиры, полотенцесушители обогревают помещение, избавляя его от излишней влажности, что предотвращает образование плесени, грибка и неприятных запахов. Благодаря змеевику в ванной создается благоприятная атмосфера для принятия душа.

В большинстве типовых домов, которые были построены еще в советские времена, установка полотенцесушителя предусмотрена проектом. Чаще всего он устанавливался прямо над умывальником, что очень неудобно. В этом случае необязательно полностью убирать полотенцесушитель, достаточно перенести его на другую стену, заменив на современную модель, которая не только имеет привлекательный внешний вид, но и очень компактна, а значит, она не будет занимать много места в небольших ванных комнатах.

Чтобы перенести полотенцесушитель на другую стену, согласование от каких-либо инстанций не требуется.

Но при этом нужно помнить, что любое вмешательство в первоначальную планировку жилища считается перепланировкой. Перенос змеевика никак не отражается на поэтажном плане БТИ. Поэтому чтобы убрать и перенести его на другую стену, не требуется какого-либо согласования с соответствующими организациями. Для этого достаточно получить разрешение в управляющей компании, после чего можно сразу же приступать к работе. Несмотря на это, в некоторых случаях может потребоваться согласование работ. Для этого собирается полный пакет документов, куда обязательно входят: копия лицевого счета, выписка из домовой книги и поэтажный план с экспликацией.

Чтобы получить разрешение на перенос змеевика, необходимо выполнить несколько шагов, а именно:

• нарисовать проект;
• обосновать необходимость проведения подобных работ;
• подобрать материалы и аргументировать свой выбор;
• приложить к проекту данные о гидравлическом и тепловом соединении этой системы.

В этом случае все изменения отражаются на копии поэтажного плана, который, как и все остальные документы, относят в Жилищную инспекцию. После того как ее сотрудники выдадут разрешение, можно будет удалить полотенцесушитель со старого места.

Виды полотенцесушителей

Все полотенцесушители делятся на три основные группы:

• водяные;
• электрические;
• комбинированные.

Последний тип сочетает в себе функции первого и второго.

Чаще всего змеевики для ванной комнаты выпускаются М-образной или U-образной конфигурации. У таких устройств достаточно низкая теплоотдача, которая составляет всего 0,5 кВт. Придавая полотенцесушителям иной вид, производители стремятся достичь более высокой теплоотдачи, поэтому в современных приборах она достигает 3 кВт.

Схема полотенцесушителя ПМ-образного комбинированного с полочками.

Водяные змеевики, устанавливаемые в ванной комнате, выступают в качестве батарей отопления, поэтому их чаще всего называют дизайн-радиаторами. Их можно использовать в любом ванном помещении независимо от его интерьера. Водяные сушилки производятся из нержавеющей стали, поверхность их может быть полированной, матовой или окрашенной. Цветовая гамма современных водяных полотенцесушителей многообразна, поэтому их можно легко подобрать под любой стиль интерьера. Помимо нержавеющей стали при их производстве нередко используется черный металл, чугун или цветной металл.

Электрические полотенцесушители идеально подходят для тех квартир, в которых время от времени отключают горячее водоснабжение. Их преимущество заключается в отсутствии необходимости производить врезку в водопроводную систему, поэтому их можно устанавливать практически на любой стене в ванной комнате. Большинство современных моделей управляется с помощью специального пульта управления. Помимо этого их можно запрограммировать на поддержание заданной температуры.

Электрический змеевик используется также в то время, когда отсутствует возможность подсоединения водяного к существующей системе горячего водоснабжения. Электрический прибор позволяет обогреть помещение ванной, не прибегая к неудобным и в тоже время дорогим решениям. Стоит отметить, что электрическое устройство можно подключит самостоятельно, не обращаясь за помощью к специалистам. Для этого достаточно тщательно изучить приложенную прибору инструкцию и ознакомиться с правилами и требованиями, которые предъявляются к монтажу электрооборудования в помещениях с постоянной повышенной влажностью.

Схема подключения полотенцесушителя к системе ГВС или отопления.

В большинстве случаев удобнее всего использовать комбинированные полотенцесушители. Когда в трубах есть горячая вода, они используются в качестве водяного прибора отопления, а в период ее отключения — электрического.

Чтобы выбрать правильный полотенцесушитель для своей ванной, можно посоветоваться со специалистами, которые подберут наиболее оптимальный вариант для того или иного случая. Но независимо от вида выбранного прибора нужно помнить о том, что полотенцесушитель обеспечивает дополнительный комфорт, тепло и удобство.

Статья по теме: Спальня в марокканском стиле своими руками (фото)

Перенос сушилки на другую стену

Сушилки для полотенец разделяются на категории по способу нагрева поверхности:

• протекающей внутри магистрали горячей водой;
• при помощи масла, разогреваемого подключенной к электрической сети спиралью.

Водяная разновидность

Для установки водяного нагревателя необходимо:

1. Определить новые точки крепления оборудования и произвести разметку стены в соответствии с габаритами сушилки.
2. Отключить подачу воды в квартире или доме. Рекомендуется предварительно уведомить соседей о временном отключении водоснабжения (например, поместив объявление на двери в подъезд или в кабине лифта).
3. Обрезать при помощи шлифовального круга трубы или отвернуть крепежные фланцы (зависит от состояния резьбовых соединений).
4. Отвернуть винты, удерживающие кронштейны крепления нагревателя к стене. Отверстия в плитке заделать цементным раствором или закрыть декоративными элементами.
5. Проложить магистрали к месту установки оборудования. Если используются стальные элементы, то детали следует соединить контактной сваркой или специальными резьбовыми муфтами, точки соединения уплотняются паклей или синтетической лентой. Пластиковые магистрали необходимо соединить пайкой с помощью специального приспособления. В каналах подвода и отвода жидкости предусматриваются шаровые краны, перед вентилями имеется перемычка (байпас), позволяющая сохранить циркуляцию воды при отключении сушилки для полотенец.
6. Подсоединить узел полотенцесушителя муфтами, для коммутации металлической магистрали к пластиковым трубам используется специальный соединитель типа «американка». Муфта накручивается на резьбу, имеющуюся на полотенцесушителе, а затем припаивается к магистралям из полипропилена.
7. Установить крепежные кронштейны, которые требуется зафиксировать на поверхности стены дюбелями и шурупами. Для сверления отверстий использовать электрическую дрель или перфоратор.
8. Подать воду в магистрали и убедиться в отсутствии течей. При обнаружении капель воды следует повторно выполнить соединение элементов.
9. Закрыть водопроводные магистрали декоративным коробом, в котором предусматриваются ревизионные люки (например, для доступа к вентилям). Если в помещении производится ремонт, то трубы заделываются в стены и закрываются кафелем.

Электрический тип полотенцесушителя

Электрический полотенцесушитель не подсоединяется к системе водоснабжения, что упрощает процедуру переноса. Поскольку оборудование подключается к сети переменного тока напряжением 220 В, то точка монтажа располагается на удалении не менее 600 мм от смесителей или душевых леек. На стене монтируется розетка с влагозащищенным корпусом, оборудованная контактами заземления. В цепи питания предусматриваются автоматический предохранитель и защита УЗО.

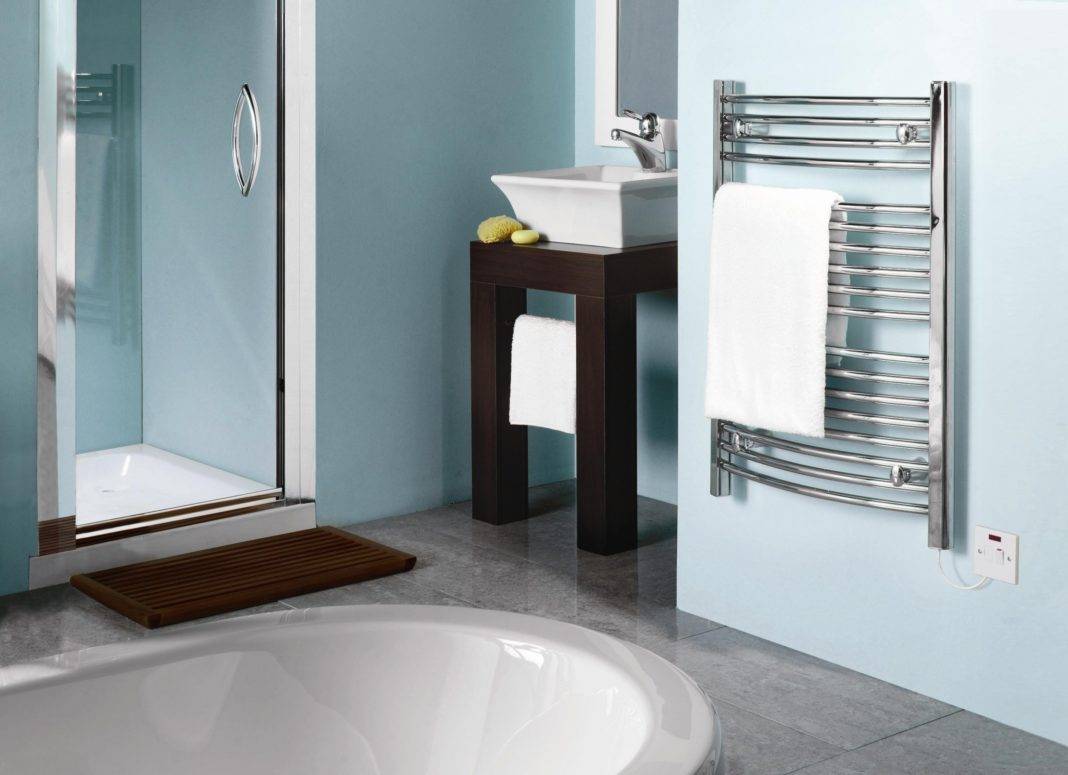

Электрический полотенцесушитель.

Алгоритм действий при монтаже электрического полотенцесушителя:

1. Снять нагреватель со старого места, отверстия в перегородке заделать декоративными заглушками или заполнить затиркой для плитки.
2. Разметить точки крепления на поверхности стены. Рекомендуется монтировать нагреватель на расстоянии не менее 950 мм от поверхности пола и на удалении 750 мм от кромок мебели, установленной в ванной комнате.
3. Просверлить отверстия; для обработки кафельной плитки используется специальное сверло с твердосплавным наконечником.
4. Установить в каналы пластиковые дюбели, а затем прикрутить крепления нагревательного оборудования винтами.
5. Подключить питание и проверить работоспособность нагревателя при разных режимах работы. Не допускается эксплуатация оборудования с текущим корпусом или с неисправным регулятором температуры.

Как подготовиться к переносу

Для переноса нагревателя на другую стену потребуются:

• электрическая дрель или перфоратор;
• бур или сверла для работы по бетону;
• гаечные ключи;
• строительный уровень;
• рулетка или карандаш;
• оборудование для монтажа водопроводных труб (сварочный аппарат или установка для пайки элементов из полипропилена);
• материалы для соединения и герметизации магистралей;
• тестовый прибор (в случае подключения электрического устройства).

Перфоратор понадобится для работы. Если предполагается установка нагревателя с электрической спиралью, то к точке монтажа выносится розетка питания. Кабель проводится под отделочными материалами (например, кафельной плиткой), допускается крепление проводов в пластиковых коробах, расположенных поверх финишной отделки стен. Для коммутации используется кабель серии ВВГ-Нг, оснащенный жилой заземления. Сечение проводников подбирается по мощности нагревательного прибора.

Нормы и требования к переносу полотенцесушителя

Требования к месту установки и самому оборудованию:

1. Перегородка, на которую предполагается перенести нагреватель, не должна являться смежной с жилыми комнатами или гостиной.
2. Не рекомендуется перемещать полотенцесушитель на большое расстояние, поскольку дополнительные трубы снижают напор воды.
3. Используемые для коммутации стальные или металлопластиковые магистрали должны выдерживать повышенную температуру и увеличенное давление воды.
4. Корпус полотенцесушителя не должен иметь сварных швов, способных разрушиться при резкой подаче воды (гидравлический удар).

Трубы нельзя размещать слишком далеко друг от друга.

Схема 1 боковое и диагональное подключения, незауженный и несмещённый байпас.

Самое эффективное подключение для абсолютного большинства ПС (исключения будут добавлены чуть позже) – с подачей теплоносителя в верхнюю часть и с выпуском остывшего теплоносителя снизу. Обеспечить это можно применением бокового или диагонального подключения с незауженным и несмещённым байпасом.

Рисунок 12. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Боковое подключение.

Рисунок 13. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Диагональное подключение.

Схемы равнозначны, диагональный вариант практически не имеет никаких преимуществ перед боковым.

Эта схема подключения ПС самая универсальная:

• Работает при любом направлении подачи в стояке.
• Совершенно не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из ПС после отключения воды.
• Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже точки подключения к ПС, а верхний отвод стояка — выше точки подключения к ПС.
• Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
• Не должно быть «горбов» (совершенно недопустимы, иначе в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут служить «карманами» для завоздушивания).
• При нижней подаче между отводами однозначно не должно быть никакого заужения! Оно будет препятствовать работе ПС вплоть до полной неработоспособности! При верхней подаче допустимо в крайнем случае заужение байпаса на 1 шаг диаметра стояка (этот вариант мы рассмотрим подробно ниже), но для работы ПС оно не требуется.
• Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
• Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

• а) Замедляет циркуляцию во всём стояке (падает температура горячей воды с точек водоразбора в квартирах).
• б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
• в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.
