Для чего на переходник латунный наносят защитное покрытие
Чистой меди латунь проигрывает в антикоррозионной стойкости. Но эта проблема сегодня решается просто. Латунные изделия покрывают защитными составами. Обычно это или никель, или хром. Первый используют в большинстве деталей, поэтому никелированные переходники встречаются чаще.
Защитный состав наносят слоем толщиной в пределах 12,6-15,3 мм. Если он будет тоньше, то антикоррозионные качества снижаются, что приводит к появлению ржавчины на поверхности переходников. А это понижает качество изделия и срок его эксплуатации. Если слой будет толще – он быстро растрескается.
Хромированные изделия можно устанавливать в трубопроводах, по которым протекают агрессивные среды. Оптимальная толщина хромированного слоя – 0,327-1,47 мм.
Латунные переходники резьбовые и без резьбы – изделия, которые сегодня нередко используются для прокладки, реконструкции и ремонта инженерных трубных систем. Обладают они неплохими техническими характеристиками, что обеспечивает срок службы до 50 лет (в зависимости от условий эксплуатации).
Как выбрать латунный фитинг? Теория и практика в видео ниже.
https://www.san.team/articles/naznachenie-i-sposoby-montazha-latunnykh-perekhodnikov
https://santehstandart.com/poleznye-materialy/perekhodnik-latunnyy
Коннектор цанга-штуцер
Агрессивные среды
Для решения вопросов о возможности применения фитингов John Guest в системах транспортировки химически активных или агрессивных жидкостей Вам необходимо обратиться за консультацией к нашим специалистам. Не рекомендуется использовать фитинги Super Speedfit со взрывоопасными газами, легковоспламеняющимися и горючими жидкостями, а также в системах отопления.
Цветные крышки
Используются в качестве дополнительных элементов, предотвра-щающих случайный демонтаж соединений, а также для цветовой маркировки трубопроводов. Предлагаются крышки шести различных цветов.
Совместимость с пищевыми продуктами
Все детали фитингов John Guest изготовлены из материалов, разрешенных Управлением по контролю за продуктами и лекарствами (США, FDA), и допускают поэтому непосредственный контакт с пищевыми продуктами.
Максимальный крутящий момент для пластиковых резьб BSP, BSPT, NPT
| Размер трубы, дюйм | |||
| 1/8″-1/4″ | 3/8″-1/2″ | 3/4″ | |
| Макс. крутящий момент | 1.5 | 3.0 | 4.0 |
Не перекручивайте пластиковую резьбу фитинга. Это может привести дополнительной нагрузке на фитинг и его повреждению. John Guest рекомендует производителям оборудования (OEM) использовать вместо фитингов современные картриджные системы. Перед использованием и проверкой системы настоятельно рекомендуется проверить совместимость среды и уплотнительных колец в фитинге.
Техническое обслуживание и периодичность замены
Продукция John Guest в принципе не требует технического обслуживания, однако в целях безопасности мы рекомендуем время от времени осуществлять визуальный осмотр соединений. Частота осмотра зависит от изнашиваемости оборудования и риска выхода его из строя. Если после такого осмотра обнаружены повреждения, трещины, изменения цвета, коррозия и др., то соединения должны быть заменены. Негерметичные фитинги должны быть также заменены.
Срок эксплуатации фитингов зависит от условий эксплуатации, агрессивности окружающей среды
В этом случае важно определить пользователю специальные интервалы замены соединений
Моющие средства и уход за фитингами из ацеталь сополимера
Мы рекомендуем использовать моющие и дезинфицирующие средства с водородным показателем выше pH4 и низким содержанием гипохлорита. Фитинги, изготовленные из ацеталь сополимера, после обработки моющим и/или дезинфицирующим раствором необходимо немедленно промыть большим количеством чистой водопроводной воды для полного удаления остатков моющего или дезинфицирующего средства. Фитинги из ацеталь сополимера обозначены в наших каталогах буквенными индексами PI, PM, CI, CM и RM. Фитинги, изготовленные из полипропилена, обладают большей стойкостью к химически агрессивным веществам, чем изготовленные из ацеталь сополимера, но механические свойства фитингов из полипропилена ниже. Фитинги John Guest, изготовленные из полипропилена, обозначены индексами PP или РРМ.
Для санитарной обработки фитингов из ацеталь сополимера наши поставщики сырья рекомендуют использовать моющее средство ECOLAB Oasis 133.
Для чего на переходник латунный наносят защитное покрытие
Чистой меди латунь проигрывает в антикоррозионной стойкости. Но эта проблема сегодня решается просто. Латунные изделия покрывают защитными составами. Обычно это или никель, или хром. Первый используют в большинстве деталей, поэтому никелированные переходники встречаются чаще.
Защитный состав наносят слоем толщиной в пределах 12,6-15,3 мм. Если он будет тоньше, то антикоррозионные качества снижаются, что приводит к появлению ржавчины на поверхности переходников. А это понижает качество изделия и срок его эксплуатации. Если слой будет толще – он быстро растрескается.
Хромированные изделия можно устанавливать в трубопроводах, по которым протекают агрессивные среды. Оптимальная толщина хромированного слоя – 0,327-1,47 мм.
Латунные переходники резьбовые и без резьбы – изделия, которые сегодня нередко используются для прокладки, реконструкции и ремонта инженерных трубных систем. Обладают они неплохими техническими характеристиками, что обеспечивает срок службы до 50 лет (в зависимости от условий эксплуатации).
Как выбрать латунный фитинг? Теория и практика в видео ниже.
- https://www.san.team/articles/naznachenie-i-sposoby-montazha-latunnykh-perekhodnikov
- https://santehstandart.com/poleznye-materialy/perekhodnik-latunnyy
Металлических
По металлическим трубопроводам перемещают газ, воду, пар, бытовые стоки, иные рабочие среды.
Во время прокладки отдельных участков используют неразъемные соединения:
- сварку;
- резьбу;
- пайку.
К разъемным стыковкам относят фланцы, сгоны, накидные гайки. Они используются в системах, которые часто демонтируются.
Металлические стояки применяются при прокладке водо- и газопроводов. Для сочленения с помощью резьбы необходимо воспользоваться сгоном, муфтой, контргайкой.
С помощью пайки соединяют медные трубы. Такие сочленения отличаются повышенной надежностью.
Как безрезьбовые виды соединения труб, так и резьбовые, бывают разборного и неразборного типов.
Разве может быть резьбовое приспособление неразборным, скажете вы? Да, может. Встречаются ситуации, когда 2 трубы соединили резьбой, а потом приварили к неподвижным конструкциям. Это пример скрепления резьбой неразъемного типа.
Муфта с резьбой
Интересным видом сочленения стала стыковка с использованием резьбы двунаправленного типа. Такое соединение осуществляется резьбовой муфтой при одновременном накручивании ее на оба стояка, если соединяемые трубы имеют разнонаправленные резьбы. Поэтому, перед тем, как сделать резьбовое соединение таких труб, необходимо еще раз убедиться в наличии различной направленности резьбы на стояках.
Главное – нужно выбрать хороший уплотнитель. Можно осуществить герметизацию силиконом. Хотя многие пользуются старым проверенным способом, используя ФУМ-ленту или уплотнительную нить и масляную краску.
Какие фитинги лучше подходят для медных труб
Перед выбором фитингов для ваших сантехнических систем следует внимательно проанализировать схему прокладки отопления и водопровода и подсоединение к ним точек разбора воды, нагревательных агрегатов, радиаторов, трубопроводов теплого пола, узлов учета.
Затем следует оценить, есть ли у вас возможности для пайки медных труб либо только для монтажа при помощи фитингов:
- Сварка дает максимально надежное и герметичное соединение.
- Прессовое соединение — второе по надежности и герметичности.
- Фитинги для пайки — относительно недорогие.
Если предстоит прокладка достаточно протяженных труб отопления и теплого пола, при выборе монтажа с помощью пайки можно немало сэкономить. Но для присоединения радиаторов и подключения к отопительному агрегату придется использовать компрессионные или пресс-фитинги. Монтаж более коротких водопроводных и газовых систем можно выполнить без сварки.
Советы по выбору
Перед выбором материалов следует начертить схему и рассчитать количество необходимых материалов.
При выборе медных изделий для пайки осмотрите их: если есть замятия, трещины — идите в другой магазин. Толщина стенки соединителя должна быть равна толщине стенки трубы или больше и равна толщине в сертификате или паспорте.
При выборе комплектующих из латуни или бронзы обратите внимание на вес изделия:
- Плотность бронзы — 7,8-8,7 т/м³.
- Плотность латуни — 8,3-8,7т/м³.
Для сравнения — плотность стали 7,85 т/м³.
Латунные и бронзовые изделия не должны казаться легкими. Соединитель с тонкими стенками будет ненадежен, лучше такой не покупать.
Виды соединений
Современные коммуникации могут быть смонтированы из металлических, пластиковых, металлопластиковых, пвх, пнд и иных труб. Материал изготовления определяет выбор способа соединения стояков в единую конструкцию. Поэтому, элементы трубопроводной системы могут быть разборного и неразборного типов.
Среди множества разъемных стыковок в равной мере популярными являются соединения как с помощью резьбы, так и без нее.К резьбовым способам относятся соединения с использованием:
- сгона, муфты, контргайки;
- американки с накидной гайкой;
- резьбы двунаправленного типа.
Безрезьбовой способ включает в себя сочленение с применением:
- фланцев;
- сварки;
- компрессионных фитингов.
и иных приспособлений, в зависимости от материала изготовления труб.
Об этих типах соединений дальше расскажем более подробно.
Раструбный способ соединения
Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.
Соединение такого типа применяют при монтаже самотечных трубопроводов как для внутренней, так и наружной системы канализации, напорных наружных водопроводов и канализационных сетей
В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.
Соединение без уплотнения кольцом
Без уплотнительного кольца чаще всего соединяют чугунные трубы. Вставляемую трубу укорачивают, обрабатывают торец так, чтобы в нем не осталось зазубрин и тещин. В раструб вставляют хвостовую часть сочленяемой трубы.
Получившийся зазор заполняют канатом из промасленной пеньки или льняными просмоленными прядями. Вначале уплотнитель укладывают кольцом и зачеканивают в раструбе, постукивая молотком по специальной деревянной лопатке или отвертке
При этом важно следить, чтобы концы материала не попали внутрь трубопровода
Продолжают послойную укладку уплотнителя до заполнения раструба на 2/3 его глубины. Для последнего слоя используют ничем не обработанный уплотнитель, т.к. масла или смола ухудшат адгезию при заполнении оставшегося в раструбе пространства цементом.
Для получения раствора нужен цемент марок 300 — 400 и вода для его разведения. Компоненты берут в соотношении 9:1. Цемент втрамбовывают в раструб и укрывают мокрой тряпкой для лучшего схватывания.
Наиболее качественная заделка — использование расширяющегося цемента. Его приготавливают перед самым применением путем добавления в емкость с основным компонентом воды в пропорции 2:1 с дальнейшим тщательным перемешиванием и заливкой в раструб. При затвердении цемент самоуплотняется и становится полностью водонепроницаемым
Иногда вместо цемента используют асбоцементную смесь, изготовленную из цемента М400 и качественного асбестового волокна в соотношении 2:1. Воду добавляют непосредственно перед укладкой в количестве около 11% от веса сухой смеси. Вместо уплотнителей на основе цемента практикуют применение битумного, силиконового герметиков, глины, последний слой которой укрепляют путем нанесения битума или масляной краски.
Соединение раструбом с уплотнительным кольцом
Такой метод при устройстве внутридомовой канализационной системы применяют наиболее часто. Кольцо из резины, зажатое между раструбом и вставляемой в него трубой, дает герметичное соединение. Поэтому способ не только простой, но и надежный.
Уплотнительное кольцо в некоторой степени сглаживает перепады осей между двумя соединяемыми трубами, но только в том случае, когда оси на каждом метре составного трубопровода смещены на величину, не выходящую за пределы толщины стенки трубы. Если это условие нарушено, то повышается вероятность появления протечек в результате неравномерного деформирования уплотнения.
Порядок соединения труб раструбом. Стыкуемые детали очищают от грязи и пыли. Чтобы не повредить уплотнительное кольцо при установке, гладкий конец трубы предварительно смазывают мылом, глицерином или специальной силиконовой смазкой. Масла для этой цели применять нельзя. Кроме смазки, защитит кольцо от повреждений фаска, выполненная на стыковочном конце трубы меньшего диаметра под углом 15⁰
Чтобы определить глубину вжима свободного хвостовика трубы в раструб, уплотняющее кольцо временно снимают. Затем, поместив трубу в раструб до упора, отмечают то место, где вставляемая часть соприкасается с раструбом. При монтаже трубу немного выдвигают по отношению к отметке — на 0,9 – 1,1 см. Это расстояние позволит уравновесить внутренние напряжения, появляющиеся в системе при температурных колебаниях.
Специалисты рекомендуют перед размещением кольца окунуть его в мыльную воду и немного сжать. Это значительно упростит его вставку в углубление раструба. С целью сведения до минимума величины перекоса, отдельные производители стали выпускать фитинги с углом 87⁰ вместо 90⁰. Труба входит в раструб под уклоном и кольцо не перекашивает.
Когда есть необходимость в соединении труб, изготовленных из материалов разного рода, применяют переходные патрубки. Такой размер патрубка, как внутренний диаметр должен соответствовать наружному сечению подсоединяемой трубы. В случае сочленения раструба полимерной трубы с трубой из чугуна на конец второй накладывают двойной уплотнитель и монтируют патрубок.

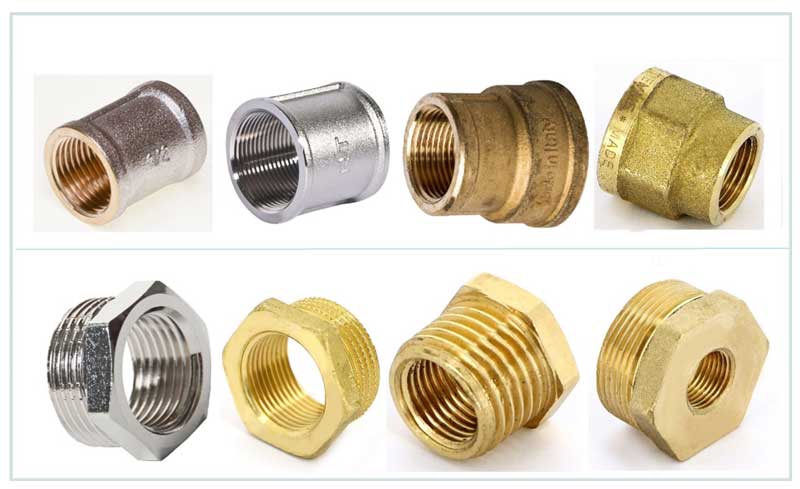

О латунных муфтах и переходниках
Когда-то трубопроводная система являла собою монолитную трубу. Один ее конец уходил к источнику воды, а второй — непосредственно к кранам. Такое сооружение обладало большой прочностью. Но оно не предполагало реставрационных работ.
Нынешняя сантехника шагнула далеко вперед. Современные трубопроводы можно модернизировать или ремонтировать по мере необходимости. Это обеспечивается муфтами, которые упрощают монтажные работы и позволяют менять конфигурацию системы. Для этого используются удобный крепеж, латунные переходники и муфты.
Муфты
Детали трубопровода любого назначения соединяются муфтами. Они могут быть разными по размерам и форме. Но при этом основная их задача — обеспечивать герметичное соединение элементов одной системы. Обжимные муфты позволяют провести демонтаж или реконструкцию трубопроводов в случае необходимости.
Процесс соединения труб происходит привинчиванием.
Муфты и переходники усиленные
Специалисты различают муфты переходные (обжим) и прямые. Для соединения труб одного размера (диаметра) используют прямые муфты. Переходные требуются для герметичного соединения частей трубопровода, которые обладают разным диаметром.
Преимущества латунных муфт:
- малый вес;
- высокая прочность;
- простота установки;
- малая электропроводность;
- невосприимчивость к перепаду температур.
Для удобства использования внешняя сторона муфт наделяется технологическими выступами. Это дает возможность использовать гаечный ключ.
Переходники
В современной сантехнике используются переходники нескольких видов:
- фланцевые;
- сварные;
- раструбные;
- муфтовые;
- резьбовые.
Виды трубных переходников:
- Для соединения труб разного диаметра. По сути это обычная муфта с разными диаметрами на выходах. Она используется при разводке трубопроводов. Не рекомендуется использовать какие-либо самодельные приспособления для соединения во избежание разрывов.
- Для соединения изделий из разных материалов. Используются, когда нельзя провести сварное соединение фрагментов одной системы.
Переходник латунный Rehau MX 20-Rp 3/4 дюйма
Преимущества латунных переходников особенно чувствуется, когда возникает необходимость выполнить ремонт фрагмента обветшалого трубопровода, состоящего из металлических труб. При монтаже наружных веток системы помогает переходник, соединяющий элементы из разных материалов. Фрагмент вырезается, и выполняется новая вставка на это же место. В инсталляции отопительных систем часто используется 5061 Far.
Эта компактная и очень прочная деталь (5061 Far) используется в системах:
- дренажных;
- канализационных;
- отопительных.
При помощи маленьких переходников осуществляется врезка в любой участок магистрали.
Пвх
Статистика утверждает, что при ремонте инженерных сетей около 75% старых стояков меняются на пвх (поливинилхлоридные) трубы. Прокладка новых коммуникаций также чаще всего осуществляется с использованием пвх стояков. Почему так растет их популярность?
Дело в том, что:
- монтаж магистрали можно выполнить своими руками. Этот факт выгодно отличает стояки от подобных изделий с других материалов;
- их стоимость – достаточно бюджетная, что помогает сэкономить значительные средства;
- изделия – прочны и надежны;
- конструкции отличаются устойчивостью к коррозионным процессам, что содействует длительному сроку эксплуатации.
Стыковать трубы пвх можно с помощью:
- раструбов. Этим способом соединяют канализационные стояки, а в роли уплотнителя выступают резиновые кольца. Их можно смазать анаэробным герметиком, что значительно усилит процесс герметизации;
- фланцев. Такое скрепление незаменимо при наличии трубопроводов, которые подвергаются разборке, связанной с частыми периодическими профилактическими работами. Это относится к магистралям временного типа, к трубопроводам, которые часто переносятся;
- сварки терморезисторного типа, которой пользуются при стыковке труб диаметрами от 20 мм и больше. Кроме этого, часто применяют холодную сварку (клеевое соединение). Процедура осуществляется с помощью специального клея, который кисточкой следует нанести на всю длину внутренней поверхности фитинга и по окружности трубы.
Важно! Перед проведением холодного сваривания необходимо с торцов склеивающихся стояков снять фаску под углом 15 градусов. Для осуществления процедуры пользуются фасочными резцами
Специальные переходники для стальных труб
Соединение металлических трубопроводов выполняется с помощью особых конструкций переходников. К ним относятся:
Прямые фитинги. Применяются при наличии резьбы на внутреннем конусе, для резьбового соединения по внутреннему конусу. Деталь помогает стыковать трубы и перейти с 4 мм на 11 мм, с 20 мм на 29 мм.
Прямые фитинги, когда резьба нарезана на внешнем конусе. Стыкуется М8 с переходом М10, М39 с переходом на М45.
Они же могут соединять резьбу внешнего конуса и уплотнительную резину. Таким образом, выполняется соединение резьбы М12 с М16 и больше.
Прямые фитинги у которых концы детали сделаны под возможность использовать резьбовое соединение. Таким образом, проводится соединение медных деталей. Приспособление устанавливают в бытовом и техническом водопроводе. Стыкуются трубы 1/8 — 4 дюйма. Резьбовая стыковка может быть сделана с использованием наружной резьбы. Возможна установка муфты, имеющей внутреннею резьбу.
Переходы. Эта особая деталь предназначена для сварочного соединения деталей диаметром 20 – 1000мм.
Фитинги, о которых было рассказано, изготавливаются из самых разных материалов. Причем все вышеупомянутые фитинги изготавливаются из различных конструкционных материалов и цветных сплавов. Основными считаются:
- Низкоуглеродистые стали;
- Медь;
- Сплавы, на основе меди.
Некоторые переходники имеют свой «естественный вид». Большинство деталей выпускаются со специальным, дополнительным покрытием. К примеру, никелевые переходники. Основным материалом является сталь, покрытая сплавом никеля. В результате намного повышается коррозионная стойкость детали.
Правила установки соединительного элемента
Для длительности использования резьбового фитинга важно не только правильно подобрать соединительный элемент, но и правильно произвести его установку. Монтаж резьбовых фитингов производится так:
Монтаж резьбовых фитингов производится так:
- на концах труб, которые необходимо соединить нарезается резьба. Для образования внутренней резьбы используется метчик, а для образования наружной резьбы – плашка;
Нанесение наружной резьбы на металлическую трубу
- резьба герметизируется. Для герметизации соединения можно использовать ФУМ-ленту (универсальный материал), нить Тангит Унилок (преимущественно для систем водоснабжения), льняную нить (универсальна) и иные материалы;
Использование нити Тангит Унилок для герметизации соединения
Некоторые разновидности фитингов оснащены встроенными резиновыми кольцами. При использовании таких соединительных элементов дополнительная герметизация стыка не производится.
- фитинг накручивается до упора. В некоторых ситуациях для надежной фиксации рекомендуется затягивать его гаечным ключом.
Крепление соединительного элемента
Как производится герметизация резьбы, смотрите на видео.
После установки фитинга производится проверка системы на герметичность. Для этого трубопровод заполняется водой и создается максимальное рабочее давление. Обнаруженная течь устраняется уплотнением соединения, закручиванием фитинга или переустановкой соединительного элемента.
Виды разъемных соединений
Название говорит о том, что такое соединение создается элементами, которые в любой момент можно разъединить (разобрать). К этой категории стыков относятся не только соединения на резьбе, но и фланцевая разновидность.
Последняя – это стальные фланцы, которые собой представляют два блина с отверстиями посередине под трубы того же диаметра и по краям – под болты. Фланцы надо обязательно приварить электро- или газосваркой к трубам.
В процессе соединения в первую очередь между стальными фланцами устанавливают герметичную прокладку – резиновую, полимерную, паронитовую. А крепление проводят болтами с гайками и широкими стальными шайбами.
Это самый простой способ соединить стальные трубы между собой, но у него есть один недостаток – прокладка быстро выходит из строя. Ее часто приходится менять, особенно в трубопроводах с агрессивными средами или с материалами, движущимися с высокой температурой и давлением.
Фланцевое разъемное соединение

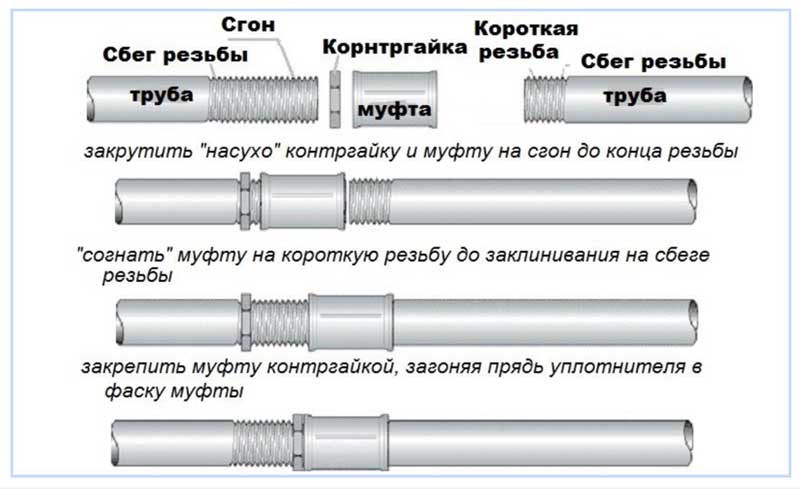

Что касается резьбового соединения, то проводить его несложно. Но необходимо четко соблюдать последовательность операций:
На один свободный конец трубы, обычно на нем резьба нарезана большей длины, накручивается контргайка.
Далее накручивается муфта так, чтобы из нее торчал конец патрубка.
На конец второй наматывается герметизирующий материал: ФУМ-лента или нить, суриковая нить, любая ХБ ткань (бинт, например), обработанная краской.
Концы двух трубных элементов стыкуются плотно друг к другу.
Муфту скручивают в обратную сторону, чтобы она вошла на конец второй трубы. Крутить надо до тех пор, пока стык не окажется приблизительно посередине длины муфты.
Со стороны контргайки, между ней и муфтой, по резьбе наматывается герметизирующий материал. После чего гайка вращается в обратную сторону, пока плотно не прижмется к торцу муфты
Чем плотнее, тем лучше, но здесь важно не переусердствовать.
Процесс разъединения (разборки) проводится в обратном направлении. То есть по резьбе откручивается контргайка, затем стальная муфта, высвобождая конец второго трубного элемента. Все работы производят вручную с использованием газового или разводного ключа.
Последовательность резьбового соединения
Где используется переходник латунный
Чаще эта разновидность фитингов используется в процессе сборки бытовых водопроводных (холодных, горячих) и отопительных сетей. Но с повышением качества изделий, их стали применять и в других инженерных коммуникационных системах:
дренаж на приусадебном участке;
поливочные системы для сада и огорода;
летний душ;
водоснабжение бассейнов.
По назначению этот элемент делится на две группы:
- Для соединения труб разного диаметра.
- Для соединения труб из разных материалов.
Переходник латунный для соединения труб разного диаметра
Это двусторонняя муфта, разделенная на 2 части фасонным элементом под ключ. Одна часть имеет больший диаметр, вторая – меньший. Такие изделия могут быть под соединение шлангов (то есть, ровные) и под резьбу. В последней она и нарезается, как внешний соединительный элемент.
Фитинги используются часто при переходе от главной магистрали к внутридомовой, где устанавливаются трубы меньшего диаметра. Чтобы провести соединение, необходимо правильно подобрать деталь под диаметр соединяемых трубных участков.
Обычно место стыка – это тройник, подобранный под сечение главной трубной магистрали. Чтобы перейти на трубу меньшего диаметра, в тройник монтируют переходник.
Если к главной стальной трубе был приварен сгон, тогда используют переходник, меньшая часть которого имеет внешнюю резьбу, большая внутреннюю. На фото ниже этот фитинг показан.
Переходник латунный для соединения труб, изготовленных из разного материала
Существуют разные ситуации, которые нарушают технологию сборки трубных конструкций. Считается, что для формирования инженерных сетей лучше всего использовать трубы, изготовленные из одного материала. Но представьте ситуацию, когда общедомовой водопровод – это стальная труба, а внутри квартиры прокладываются пластиковые изделия. Здесь без латунных переходников для водопровода не обойтись.
Другие ситуации:
- Необходимо снизить себестоимость какого-то участка, на который монтируют трубы более дешевые.
- Отсутствие требуемых трубных изделий. Сроки монтажа поджимают. Устанавливают те трубы, которые есть в наличии.
Фитинги латунные этого типа относятся к категории комбинированных. В их состав кроме латуни входит и полимер. Первой стороной он соединяется с металлической трубой, второй – с пластиковой.
Разновидности фитингов
Переходники отличаются по форме и диаметру. В основном для монтажа полипропиленовых труб используют такие фасонные детали, как:
- Тройники;
- Муфты;
- Компенсаторы;
- Уголки;
- Переходники.
Следует рассмотреть назначение каждого изделия подробнее.
Уголки
Трубы водоснабжения не всегда возможно соединять, создавая безупречную прямую. Конечно, если полипропилен нагреть до точки размягчения, то изделие получится согнуть, но в месте изгиба появятся неприятные изменения. Так, с внешней стороны сгиба стенка станет тоньше, да и пропускная способность его уменьшится.
В этом случае лучше две трубы вставить в изогнутый фитинг, разогрев их заранее паяльником. Такие переходники изготавливают с углом изгиба в 45 и 90°. На некоторых моделях уголков с одной стороны имеется резьба. Например, при установке настенного смесителя в ванной подойдет фитинг, размер которого с одного края 20 мм, а с другого — внутренняя резьба.
Муфта
Предназначен этот переходник для стыковки полипропиленовых конструкций одинакового диаметра. Он выполнен в виде бочонка. Внутренний диаметр конструкции полностью соответствует наружному размеру используемой трубы.
Тройники и переходники
Помимо этого, есть фитинги, которые помогают скреплять несколько изделий на разводке. Причем подобные изделия могут обладать различным диаметром и внутренним рельефом. Использовать можно пластиковые тройники, подходящие под все трубы, включая те, которые применяют для стыковки разнородных конструкций.
Переходники могут иметь разные диаметры на концах. Именно по этой причине их используют для соединения полипропиленовых изделий различного сечения. Когда он монтируется с пропиленовой клеевой трубы на резьбовую, он должен иметь резьбу с внешней или внутренней стороны.
Компенсаторы
Такие фитинги позволяют поглощать температурные перепады, и даже сильные удары по водопроводу. Несмотря на то что они обладают простой формой, их применение поможет продлить срок службы трубопровода.
А вот в случае сборки трубопроводной сети вокруг какого-то участка, применяют обводы, предотвращающие перегиб пластиковых труб.
Во время установки изделий из полипропилена, не стоит забывать об их температурном расширении, особенно это важно на водопроводах с горячей водой и системах отопления. Именно поэтому на трубы монтируют компенсаторы
Они помогают сохранить целостность системы и повышают надежность трубопровода. Более того, эти переходники поглощают сильные скачки давления и температурные колебания.
Существуют разные типы компенсаторов:
- Универсальные — КСУ (их монтируют, как правило, на небольшие конструкции);
- Сильфонные — ОПН;
- Осевые сильфонные — КСО;
- Поворотные — КСП;
- Сдвиговые — КСС.
Есть компенсаторы с гибким соединением. Создают подобные устройства из эластичных материалов. Чаще всего применяют Г и П-образные изделия, а еще змейки и петлеобразные изделия.
