Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

Конструкция печи булерьян своими руками

Ее топка имеет два яруса и окружена она корпусом, напоминающим бочку и воздуховодами. Расположены они сверху и снизу топки. Нижние воздуховоды доставляют кислород, необходимый для горения, а верхние выводят горячий воздух. Такая конструкция имеет дымоход, а подача воздуха регулируется заслонкой. Печь нагревается очень сильно, а происходит это благодаря трем этапам работы конструкции:

• сначала дрова закладывают в топку, разжигают и устанавливают режим активного горения;
• после этого приводят печь в режим тления;
• при помощи специальных воздуходувов горячий воздух начинает разноситься по комнате.

Первый режим очень быстро нагревает топку, обеспечивая температуру на выходе больше 100 градусов. На это затрачивается минут 30. После этого топку полностью забивают сухими поленьями и при помощи специального регулятора, находящегося снаружи корпуса, уменьшают подачу воздуха. Печь переходит в режим тления. Благодаря этому температура в 50 градусов держится 10 часов. Поэтому, если печь булерьян два раза в день заполнять дровами, то круглосуточное отопление обеспечено.

Печь булерьян своими руками: из чего и как изготовить

С принципом работы мы разобрались, теперь дело за малым – прояснить ситуацию с вопросом его самостоятельного изготовления. Для начала скажу несколько слов о подходящих материалах – следует выбирать такие, чтобы их проще было переделывать. Среди наиболее подходящих вещей можно выделить трубу диаметром от 300 до 500мм – отличным вариантом является пропановый баллон. Это практически готовая печь, в которой нужно сделать только дверку и смонтировать колосники – естественно, также понадобится приварить патрубок для подключения дымохода и нужное количество воздушных коллекторов. Вот вам и готовый принцип решения вопроса, как сделать булерьян своими руками, который следует рассмотреть немного подробней.

Для начала баллон нужно обезопасить – резать его болгаркой и уж тем более газовым резаком без дополнительных мер предосторожности (даже если он простоял пустым длительное время) не очень безопасно. Необходимо выкрутить или отбить кувалдой вентиль, наполнить баллон под завязку водой и только после этого резать

Порезка – дело простое

И самое первое, что нужно отрезать, это верх баллона – чуть ниже (на пару сантиметров) заводского сварного шва. Отрезаем в стоячем положении и только после этого опрокидываем баллон и сливаем с него всю воду – теперь работать с баллоном полностью безопасно. Дальше баллон можно установить в горизонтальное положение, приделав к нему опоры – его нужно поднять над полом как минимум на 200-300мм.

Теперь центральная перемычка с колосниками. Если примерно поделить сечение баллона на три части, то это как раз и получится то место, где необходимо устанавливать колосники. Переборка с ними изготавливается из листового железа толщиной не менее 4мм – сначала вырезается она, а потом в ней делаются прорези, расстояние между которыми усиливается арматурой или квадратным прутком. Усиление делается снизу переборки. Готовая переборка вставляется внутрь баллона и капитально приваривается – можно прихватками длиной по несколько сантиметров.

Дальше можно заняться дверкой. Круглое сечение баллона в этом отношении вызывает некоторые проблемы – усадить дверки такой формы на стандартные петли не получится. Именно поэтому срезанный баллон глушится листовым железом, в котором вырезаются две дверки. Одна для загрузки топлива, а другая (которая внизу) для удаления продуктов горения – стандартные прямоугольные дверки с небольшими навесами, ручками и защелками, обеспечивающими их плотное закрывание. С дымоходом все достаточно просто – в противоположном от дверок конце баллона вырезается круглое отверстие сотого диаметра, в которое вваривается патрубок длиной около метра, может чуть больше или меньше. Впоследствии к нему нужно будет подсоединить дымоход для булерьяна своими руками.

Теперь самое интересное и самое сложное – воздушные коллекторы. С ними придется немного повозиться. В заводских установках такого типа труба не просто обвивается вокруг топки котла – она еще садится на половину своего сечения в саму топку. То есть пламя нагревает ее непосредственным контактом – в принципе, с этим проблем нет и посадить ее таким образом вполне реально. Проблема здесь в другом – в выкручивании трубы. От этого придется отказаться и смонтировать не кольцевые коллекторы, а прямые, расположив их вдоль бывшего газового баллона. Естественно, шесть штук туда не поместится, но вот четыре коллектора диаметром 50мм станут довольно свободно – для более удобного отвода горячего воздуха и притока охлажденного на концы этих патрубков нужно будет приварить повороты. Ну а сама установка коллекторов – это дело техники. Делаются прорези шириной в половину диаметра трубы, в которые и укладывается коллектор, после чего капитально проваривается, дабы дым не попадал в помещение.

В принципе, это и весь булерьян – теперь остается только покрасить его, предварительно зачистив сварные швы. Естественно, перед покраской его необходимо испытать в работе, так сказать, убедиться в его работоспособности.

И в заключение темы, булерьян своими руками, несколько слов по поводу его установки – по большому счету, она мало чем отличается от монтажа любого твердотопливного котла, за исключением использования коллекторов. Очень важным моментом является удаление из рабочей зоны в радиусе метра легко воспламеняемых вещей – искры могут натворить много бед. Именно по этой причине в особенности пол должен быть изготовлен из негорючих материалов, например, из плитки.

Печь Булерьян своими руками. Пошаговая инструкция

Для того чтобы сделать печь Булерьян своими руками, следует приобрести металлические трубы, диаметр каждой из которых будет составлять от 50 до 60 миллиметров. Также нужно купить металл в листах. Помните, что температура горения в печи достаточно высока, а значит, и толщина листов должна быть соответствующей (порядка 5-6 миллиметров). Для выполнения данной работы потребуется трубогиб, сварочный аппарат и самый стандартный набор инструментов.

Далее следует выполнить такие действия:

1. Согнуть отрезки трубы.
2. Изготовить устройства, предназначенные для сбора конденсата и отвода дыма.
3. Сделать заслонки для отвода и поддувала.
4. Изготовить дверки для камеры топки.
5. Подравнять листы металла в пространстве, располагаемом между трубами.
6. Произвести монтаж дверцы и замка.
7. Изготовить и подравнять ножки, которые также сделаны из металла.

Из трубы необходимо изготовить одинаковые отрезки, длина каждого из которых будет составлять 1,2 метра. Используя трубогиб, их нужно согнуть до радиуса 225 миллиметров. Полученные трубы следует установить в шахматном порядке.

Для того чтобы избавиться от конденсата, а также лишнего дыма, необходимо соорудить специальное Т-образное устройство, благодаря которому влага будет стекать вниз, а дым, наоборот, уходить наверх. Существует также специальный кран для удаления влаги, который нужно закрывать сразу после того, как вытек ее излишек.

Ну а чтобы отводился дым из трубы, следует изготовить специальную заслонку. Кстати, при помощи нее также можно регулировать силу тяги. Одновременно с этим на поддувале, расположенном на передней дверце, устанавливается глухая заслонка.

Наиболее сложным элементом данной печи принято считать переднюю дверцу, которую необходимо сделать практически герметичной. Помните, что чем плотнее дверца прилегает к агрегату, тем выше эффективность его работы.

Из трубы большого диаметра следует изготовить два кольца, которые плотно входят друг в друга. Для этого от трубы диаметром 35 сантиметров следует отрезать куски по 4 сантиметра, один из которых разрезают и разворачивают. Далее, используя кольцо, диаметр которого оказался меньшим, делают лицевую сторону печи. А второе кольцо приваривают к кругу, вырезанному из листа металла, и используют во время монтажа дверцы.

Затем к полученной конструкции приваривается еще одно кольцо, диаметр которого будет немного меньше, нежели у того, что было приварено ранее. Таким образом, между кольцами на дверце образовывается некий зазор. Именно в него необходимо уложить асбестовый шнур и заняться монтажом заслонки.

А теперь самое время вернуться к трубам, которые были согнуты еще в начале работы. Берем две трубы, проделываем в них отверстия, к которым привариваем инжекционные трубки. Данный элемент представляет собой 150-миллиметровую трубу с диаметром 15 миллиметров. Он необходим для того, чтоб соединить с топкой другие элементы конвекции.

Из всех восьми труб следует сварить каркас, поставив между ними перегородку. Для нее лучше всего использовать лист металла толщиной не менее 6 мм. При помощи полосок, вырезанных из листового металла, закрываем все промежутки между трубами. Для этого используется сварка. Благодаря таким действиям мы создаем корпус самой печи. Совет: чтобы как можно точнее вырезать перегородки между трубами, лучше всего использовать лекала из картона или любого другого гнущегося материала.

Будет просто прекрасно, если вы не поленитесь и установите специальный замок на дверце печи. Он должен быть выполнен в форме эксцентрика, фиксирующего петлю, которая предварительно закрепляется на дверце печи. Если продолжать прокручивать устройство дальше, дверь с каждым оборотом будет прилегать к печи все плотнее и плотнее. К сожалению, изготовить подобный замок в домашних условиях невозможно, поскольку потребуется токарный станок. В связи с этим для его изготовления нужно обратиться к специалисту. Единственное, что остается сделать, – это изготовить петли, монтировать дверцу и, конечно же, приделать ножки к печке. Последние, кстати, с легкостью можно изготовить из квадратной трубы.

Как видим, процесс изготовления Булерьяна достаточно трудоемок и требует наличия определенных навыков, а также особых инструментов. Однако при большом желании сделать его дома вполне реально. А установка агрегата не вызовет никаких затруднений даже у новичка.

https://youtube.com/watch?v=-Pw4KLzmLI0

Изготавливаем самостоятельно

Если вы не нашли подходящей подставки, вы можете изготовить ее в условиях дома. Для этого подойдет кирпич или железо, но второй вариант более распространенный. Подставку делают из арматурных обрезков, сваренных между собой.

Требуемые инструменты

В процессе работы вы будете пользоваться:

• сварочным аппаратом и прилагаемыми комплектующими;
• электродами;
• измерительными приспособлениями;
• болгаркой.

Используемые материалы

Саму подставку вы будете делать из арматуры, профиля или металлических уголков. При покупке железа старайтесь купить хорошее.

Арматура

Пошаговое описание изготовления

Важнейший этап самостоятельного изготовления подставки – снятие точных размеров печки и выполнение правильного чертежа. Эта процедура – самая сложная и влияет не только на правильность монтажа отопительной системы, но и на ее функционирование.

Чертеж и вид подставки зависит от типа печки, ее веса, длины и ширины. Наилучший вариант – подставка высотой сорок сантиметров. Такой размер помогает системе быстрее набирать воздух, а потокам циркулировать по помещению. Для ножки используйте металлические уголки, а не арматуру, которая больше подходит для рамы. Некоторые модели печи Булерьян хорошо работают на подставке высотой 20 сантиметров, но специалисты советуют делать 40-сантиметровые.

Выполнив чертеж, можно начинать изготовление подставки:

1. Сварите раму с заранее подготовленных кусков арматуры.
2. Изготовьте еще одну раму – основание. Ее размер должен быть симметрично большим на 5-15 сантиметров (это зависит от высоты ножек).
3. Две рами соедините с помощью четырех уголков и арматуры, сваривая их по углам.
4. Чтобы конструкция была более жесткой, сваркой доварите перемычки.
5. Обработайте конструкцию грунтовкой и огнеупорной краской.

Чтобы снизить вероятность развития пожара, на месте расположения топки выложите невысокий пьедестал из кирпичей (2-3 ряда вверх). Когда он будет готов, можете поставить подставку с топкой.

Если дизайн дома позволяет, подставку можно сделать сразу кирпичной. В такой ситуации установки Булерьяна намного упрощается.

Печь булерьян своими руками: чертежи и схема конструкции

В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м3.

Печь булерьян своими руками

Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.

Конструкция печи Булерьян

Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы.

На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.

Образец печи булерьян

Для печи Булерьян используют такие виды топлива:

• торфяные брикеты;
• дрова;
• различные отходы бумажной и деревообрбатывающей промышленности.

Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

• Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
• Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
• Регулируем интенсивность горения и температуру заслонкой-регулятором.
• Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Печь Булерьян своими руками: пошаговая инструкция по созданию

Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.

Необходимые материалы и инструмент для работы:

• жаропрочная котловая сталь (4 мм) размером 1х2 метра;
• сталь толщиной 6 мм, размер 0,7х0,4 метра;
• труба диаметром 110 мм и длиной 4 метра;
• еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
• фурнитура металлическая (петли, ручки, запоры);
• трубы 350 мм;
• болгарка со всеми необходимыми кругами.

На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.

Преимущества и недостатки печи

Большое преимущество печки заключается в том, что топливом для булера служат дрова, которые в большинстве своем легкодоступны. Благодаря встроенной газовой камере печь действительно быстро нагревается. А по сравнению с печкой-буржуйкой в булерьяне очень маленький расход дров. Приблизительно в день выходит до трех загрузок дров, что очень экономно.

Другой плюс булерьяны состоит в принципе работы и обогрева помещения внутренним нагретым воздухом, исходящим из неё. Это приводит к большему коэффициенту полезного действия в сравнении с печами, нагревающими жилье отдачей тепла со всей поверхности. К тому же печь обладает компактными размерами и удобной дверцей для закладки дров.

Можно перечислить ещё некоторые очевидные преимущества буллера – это и большая отапливаемая площадь помещения, и её равномерное прогревание, при этом отсутствует копоть с дымом в жилой зоне.

Минусы использования булерьяны заключаются в следующем. Часто на сайтах изготовителей печей длительного горения умалчивается о том, что для быстрого прогрева холодного помещения (то есть для поднятия температуры, например, с пяти градусов до двадцати градусов по Цельсию) в булерьянах довольно быстро тратится большое количество топлива, и топка может выгореть за тридцать минут при интенсивном горении.

Другой недостаток заключается в том, что позади булерьяны необходимо ставить вентилятор, чтобы разгонять скапливающийся над ней горячий воздух. Ещё один минус состоит в обгорании пыли с самого котла.

Печь Булерьян обладает компактными размерами и удобной дверцей для закладки дров.

Практическое использование физических и химических законов

Создать отопительный прибор будет проще, если понимать принципы его работы. Можно обойтись копированием, но результат окажется под вопросом. Внешне Булерьян напоминает металлическую бочку, положенную на бок и обвитую трубами.

Эффективность печи Бурельян обеспечила ей популярность в странах с суровым климатом

Дизайн, если честно не очень, но эффективность обеспечила котлу популярность во многих странах с суровым климатом (Канада, Россия, Аляска, северная Европа). В основе работы прибора лежит принцип конвекции и дозированной подачи воздуха в камеру сгорания.

Холодный воздух тяжелее теплого и прижимается к полу. Туда же выходят нижние концы труб, обвивающих топку Булерьяна. При нагревани камеры сгорания холодный воздух поступает в трубы и прогревшись, через верхние концы попадает в комнату. В результате циркуляции воздуха печка быстро нагревает помещение. Каждый котел рассчитан на определенный объем комнаты. Мощный прибор превратит помещение в баню, слабый будет его нагревать слишком долго и быстро выйдет из строя.

Вторая сильная сторона котла – длительное горение. Скоростной нагрев это хорошо, но если постоянно сидеть около печи, подкидывая дрова, то отличия от буржуйки будут не существенны. Котел долго сохраняет в помещении тепло благодаря еще одному закону природы.

В безвоздушном пространстве огонь не горит. Поэтому в камеру сгорания он поступает через заслонку (жиклеры, каналы) в количестве необходимом для того, чтобы дрова тлели, а не горели. Таким образом, в трубах прибора поддерживается постоянная температура, передающаяся проходящему через них воздуху. Кстати, их правильное название «конвекционные трубы».

В зависимости от древесины, дрова в камере могут тлеть до 10 часов. Все это время в помещение будет тепло. Благодаря постоянным конвекционным потокам помещение нагревается в течение 15 минут. Коэффициент полезного действия прибора оценивается в 70%. Для сравнения КПД средней кирпичной печи менее 50%.

Распределение тепла

Чтобы во всем доме одинаково было тепло, нужно ставить булерьян в центральной комнате. От нее должен быть короткий путь в другие комнаты.

Есть несколько вариантов роли печи в отоплении:

1. Вспомогательное. От газового отопления вы не сможете отказаться, однако сможете сократить расход. Если в вашем регионе не слишком холодные зимы, можете полностью отапливать дом печью. Для этого поставьте газ на минимальное значение, чтобы на окнах не скапливался конденсат.

2. Основное. Только для небольших домов, в которых не более 5 комнат. Если отапливаемая площадь вашего дома более 70 м2, потребуются дополнительные меры, позволяющие распределять воздух по жилью.

Правила эксплуатации

Самодельный котёл длительного горения булерьян имеет простое устройство, но для достижения лучших результатов по отдаче КПД и долгой его службы необходимо придерживаться некоторых простых правил:

1. Для топки используется только сухое топливо:брикеты, пеллеты, дрова, щепа и т.д.
2. После работы печи золу не следует каждый раз убирать полностью, ее слой защищает дно от прогорания.
3. Нельзя использовать мокрые дрова, на стенах котла и дымохода образуется налет из-за которого снижается показатель КПД.

4. Чтобы достичь максимальных показателей КПД нужно перекрывается дроссель заслонки и дверка поддувала, чтобы усилить конвекционный процесс.

Чертёж

Теперь видимо стоит прояснить, из чего же состоит этот чудной бочонок, обнимаемый трубами. булерьян чертёж которого, всё же смогли воссоздать народные умельцы, не так уж сложен. Эта технологичная “буржуйка” вобрала в себя некоторые элементы разных печей: Основную топку, дополнительное пространство, для дожигания газов, образованных в процессе первичного сгорания (а точнее, горения-тления) топлива.

Далее к основным элементам следует отнести главные теплообменные элементы – изогнутые дугой отрезки труб. В них и происходит основной процесс конвекции. Трубы, как правило, двумя третями диаметра погружены в топку. Одновременно они являются частью стенок топки и контактируют непосредственно с жаром пламени. Есть варианты топок с колосником, когда стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделённая горизонтальной пластиной, от нижней части, позволяет дожигать газы, при поступлении туда дополнительного, подогретого воздуха. Поступает он через инжекторы. Расположение и место ввода в топку оных, может незначительно варьироваться.

Классический вариант буллера, имеет дверцу с поддувалом, оснащенным регулятором подачи воздуха дросселем и зольничком. Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазками контроля дожига газов и прочими разностями. На выходе, дымоход обязательно оборудован заслонкой с гарантированно открытым сектором в четверть сечения. Что обеспечивает надежный вывод угарных газов, кроме наверно случаев, явно аварийных.

Булерьян в разрезе

Трубы дымохода обязательно оснащаются теплоизоляцией, так как это решительно важно для подобного типа печей. Оригинальные изделия, родом из Канады, оснащаются экономайзером

Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления. Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас. Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу.

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян

Как я модернизировал булерьян Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

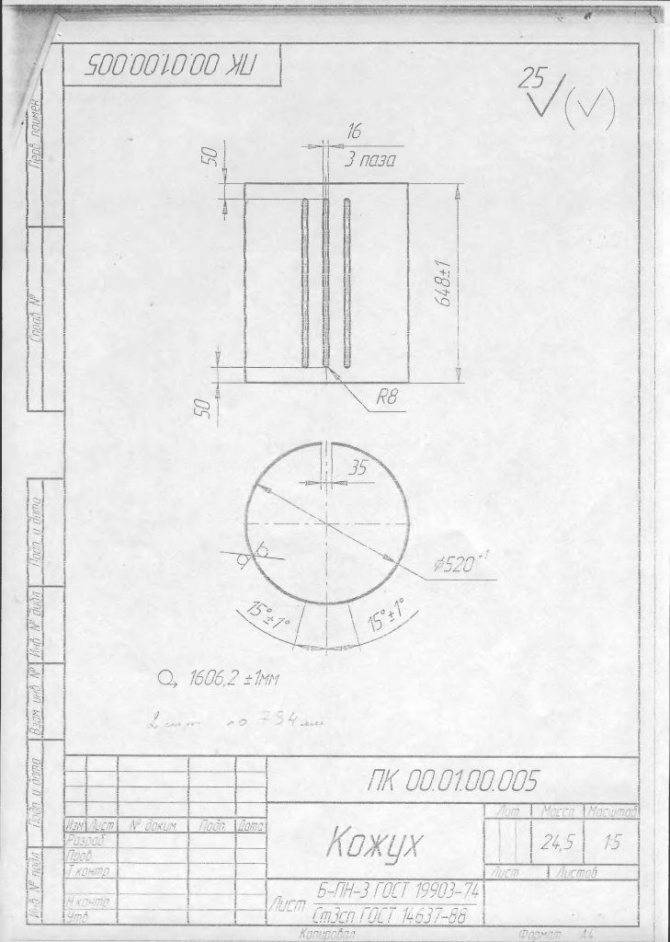

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

Чертежи

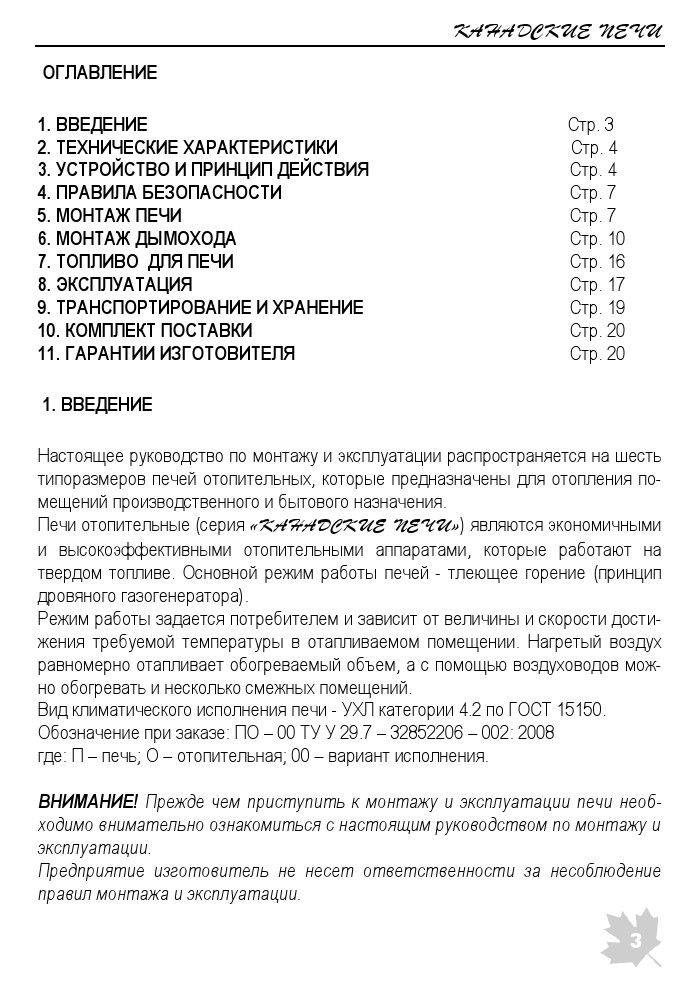

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Руководство

Булерьян

Булерьян

Булерьян

Булерьян

Удачной работы!

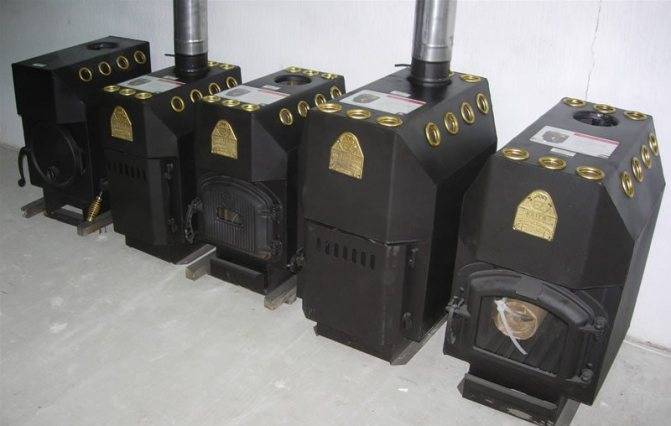

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

• утопленные в корпус конвекционные теплообменники;
• кубическая форма корпуса вместо цилиндрической;
• применение зольника и колосниковой решётки;
• плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

Печь Бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

• для отопления дач и загородных домов, в том числе деревянных;
• в производственных цехах;
• для обогрева подсобных помещений;
• в гаражах и мастерских;
• в банях и саунах;
• для поддержания необходимой температуры в теплицах;
• в качестве отопительных агрегатов загородных кафе и ресторанов;
• для обогрева административных зданий в сельской местности и т. д.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание

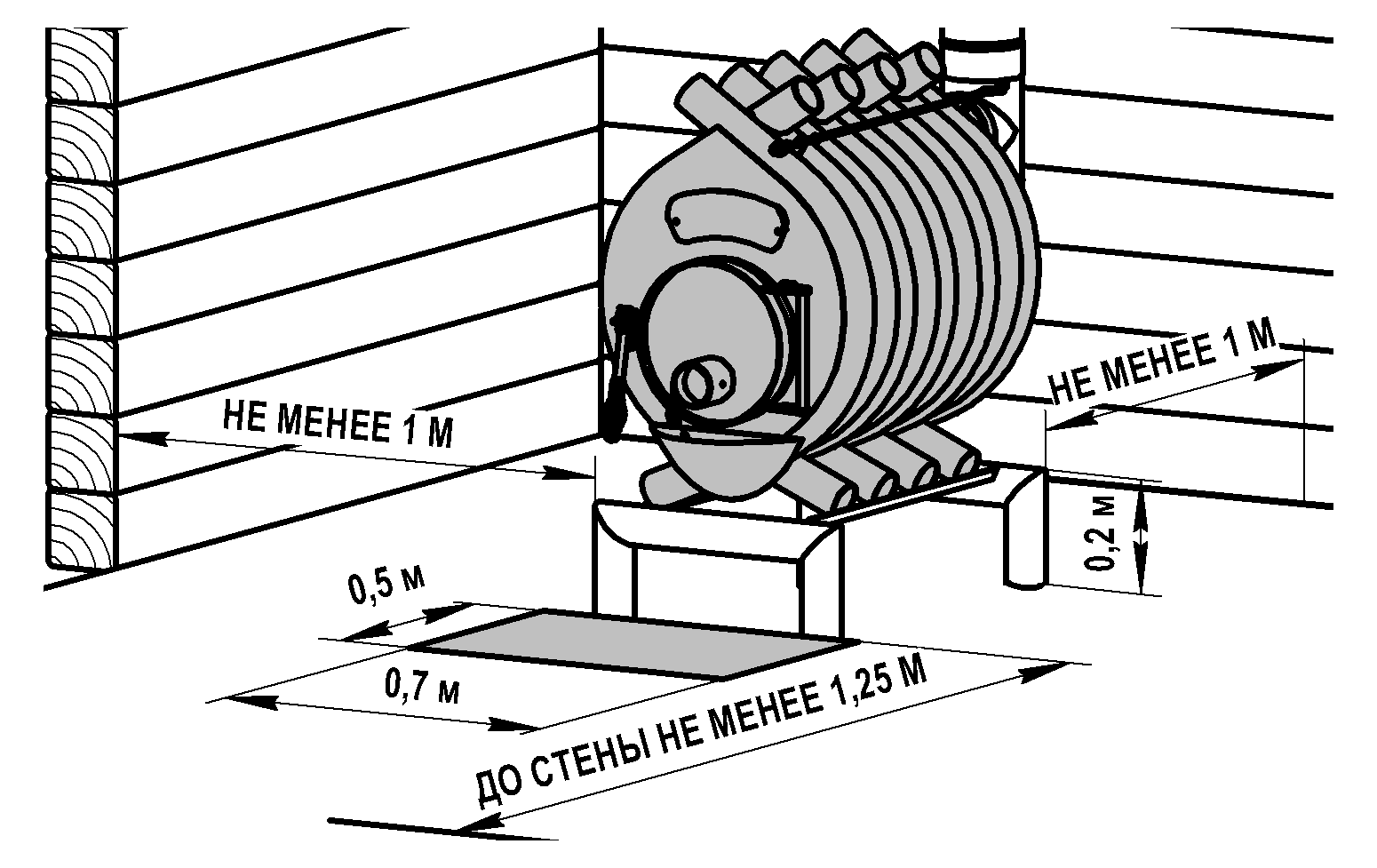

Схема установки конвекционного агрегата

Достоинства и недостатки печи булерьян

Такая конструкция имеет определенные достоинства:

• воздух в воде нагревается очень быстро;
• нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
• конструкция несложна в установке и эксплуатации;
• при правильной эксплуатации КПД печи достигает 80%;
• при полной закладке топлива, его хватает на 10 часов горения.

Недостатки печи булерьян:

• в качестве топлива используются только дрова;
• большая часть генераторного газа уходит в трубу;
• дымоотвод необходимо утеплять, независимо от материала;
• при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
• на поверхности конструкции постоянно сгорает пыль;
• трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
• во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

https://youtube.com/watch?v=CW3h3NpJwRk

Выводы и полезное видео по теме

Реальный опыт изготовления печи Булерьян из подручных материалов можно посмотреть здесь:

Самостоятельное изготовление такого устройства – не самая простая задача. Но в результате получается высокопроизводительный и удобный отопительный прибор. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически неограничен.
