Отопление от электрокотла: варианты организации отопления на основе электрического котла

Комнатный термостат и экономия электроэнергии

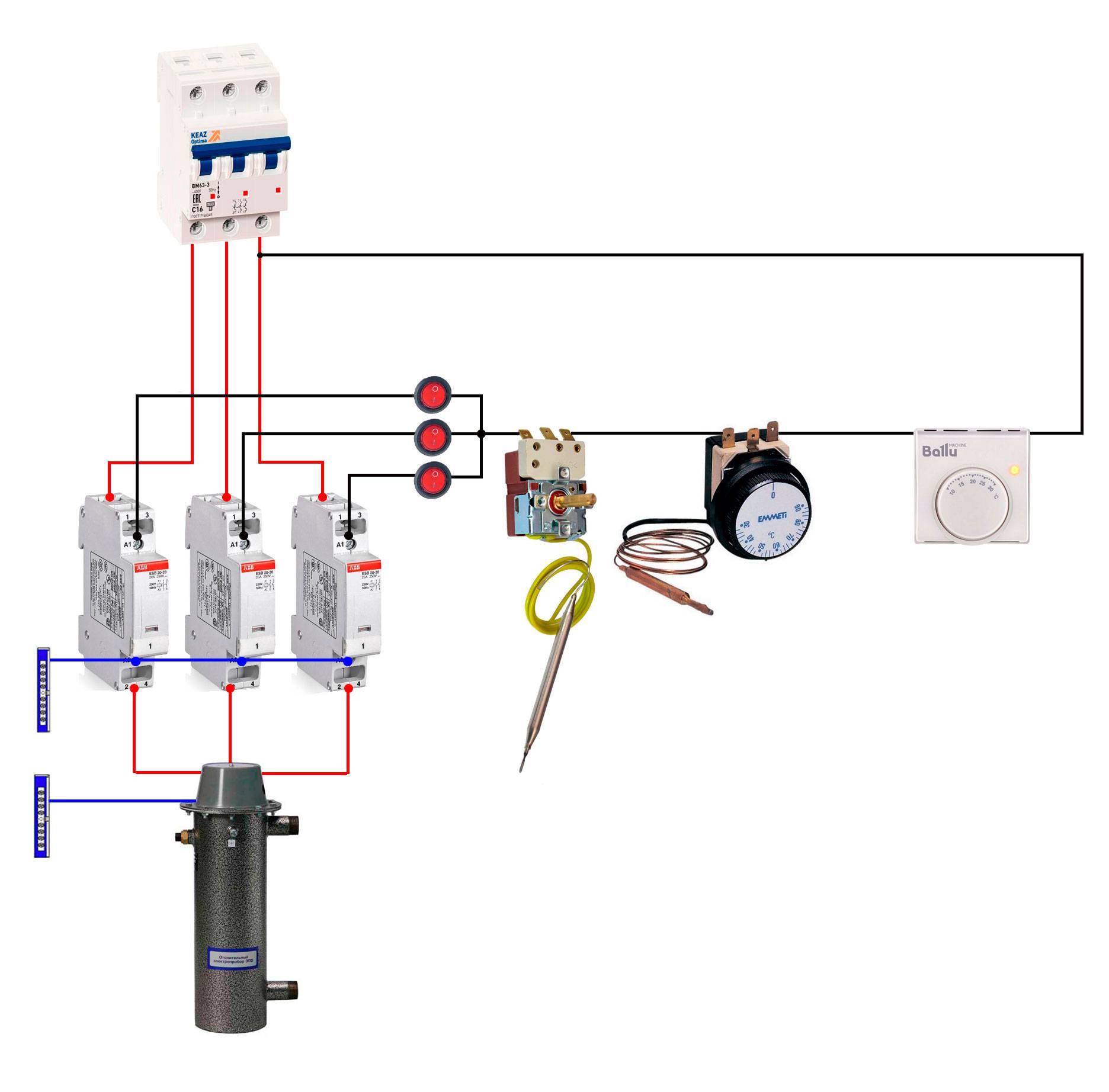

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом

Вторая простейшая схема готова

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

https://youtube.com/watch?v=fw9BUOGXT4Y%3F

Как правильно подключить электрокотел к системе отопления

Коротко о том, как правильно установить электрокотел отопления в частном доме. Для начала выполнения монтажных работ перечислим основные правила безопасности, которые должны соблюдаться:

1. Во время подключения оборудования электроэнергия должна быть выключена.
2. Между котлом и ближайшими конструктивными элементами дома должно быть выдержаны следующие расстояния: до стены – не менее 5 см, до потолка – не менее 80 см, до пола не менее 50 см, до ближайшей трубы – не менее 50 см.
3. Доступ к передней панели для обслуживания должен быть свободным.
4. Сеть для подключения должна быть трехфазной (380 В), чтобы избежать самовозгорания и замыкания проводки.
5. Соединения проводов должны быть защищенными от воды и герметичными. Кабель лучше защитить гофрой или кабель-каналом из самозатухающего материала.

Шаг 1 — установка электрокотла

Напольный котел устанавливается на специальную подставку, которая продается в комплекте с агрегатом. Настенный крепится к стене анкерами с дюбелями. Расположение котла по вертикали и горизонтали должно быть точным — перекосы могут привести к выходу из строя или преждевременному износу оборудования.

Шаг 2 — подключение котла к электросети

1. Электрический котел обычно имеет большую мощность, поэтому подключать его нужно не от розетки, а от электросети. От распределительной коробки в комнате нужно проложить отдельную линию к месту установки котла. Кабель лучше скрыть для защиты от случайных повреждений.
2. Сечение кабеля нужно подобрать так, чтобы он надежно выдержал высокие нагрузки.Электрокотлы до 7 кВт можно подключать к однофазной сети, которая, как правило, сохранилась в старых советских квартирах. Для малых котлов до 3,5 кВт отдельная линия не нужна, их можно подключать прямо к розетке.

Шаг 3 — установка защиты

1. Защитное отключение (УЗО) и автоматический выключатель нужно установить на главный щит после подвода подключения проводов к электрокотлу. Назначение УЗО и автоматических выключателей – защита от короткого замыкания и перегрузки проводки.
2. Стабилизатор напряжения понадобится для того, чтобы исключить выход их строя котла в случае колебаний напряжения. Категорически запрещается пользоваться оборудованием без заземления. Провод заземление должен идти от шины к корпусу котла.

Шаг 4 — пуск котла

После того, как проводка соединена, нужно убедиться, что не осталось оголенных контактов. Все краны, муфты, стыки и т.д. должны быть осмотрены и проверены. Сначала открываются вентили и задвижки, а затем включается электропитание котла. Датчики температуры и давления должны работать согласно инструкции. При явных отклонениях от нормы следует отключить котел и вызвать лицензированного специалиста.

Подключение котла

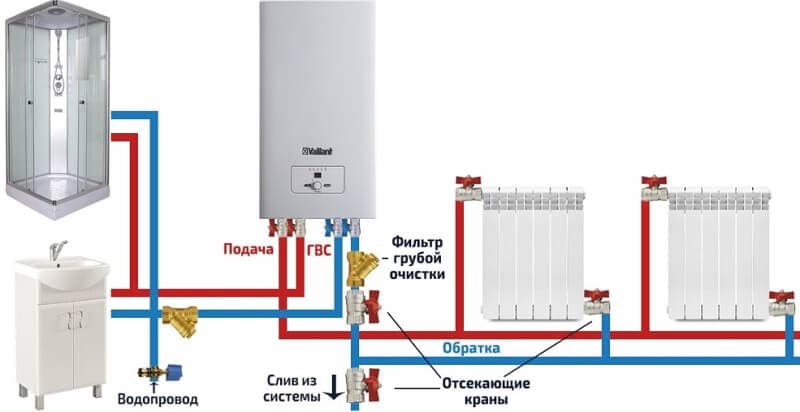

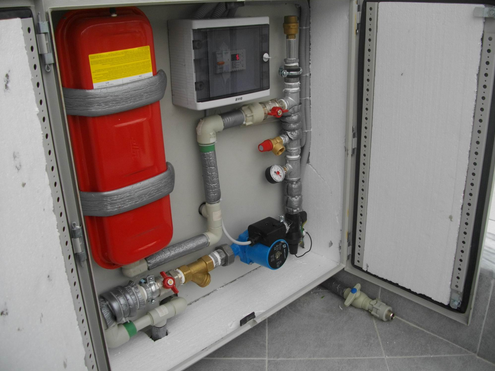

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

• фильтр, который работает в паре с циркуляционным насосом;
• датчики температуры, устанавливаемые на трубопроводе;
• расширительный бак;
• радиатор отопления;
• сливные и запорные вентили.

Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Схема подключения ТЭНового электрокотла.

Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

Таблица поможет подобрать необходимый размер кабеля.

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.

Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.

Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

• Отсутствуют протечки, проверены все узлы в системе.
• Подключение было выполнено по схеме.
• Показатель давления соответствует инструкции (там указана норма давления).
• Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру

Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Достоинства и недостатки электрических котлов

Разбираясь с положительными и отрицательными сторонами электрического котла отопления, нужно рассматривать их в зависимости от вида нагревательного элемента.

К плюсам индукционного нагрева относят:

1. Самая большая эффективность при нагреве (до 99,5 %) при небольших размерах агрегата.
2. Длительный срок службы (до 30 лет) и надежность устройств, единичная мощность которых до 60 кВт.
3. Теплоносителем может быть не только вода, но и незамерзающие жидкости или масло.
4. Безопасная эксплуатация и небольшие затраты на сервис.

Недостатков немного – высокая стоимость, сложности в обвязке трубами и подсоединении электропитания.
Преимуществами электрокотла с трубчатыми электронагревателями являются его относительно небольшая цена; он быстро нагревает воду, а обслуживание и подключение к отоплению максимально упрощены.

Минусов же гораздо больше:

1. Косвенный способ поднятия температуры жидкости уменьшает кпд до 97…98 %.
2. Нужна водоподготовка, т.к. в противном случае во время нагрева на корпусе нагревательного элемента появляется накипь, ухудшающая теплообмен и разносимая по разводке и радиаторам.
3. Не компактная конструкция.
4. Большая нагрузка на электросеть при эксплуатации и броски тока при включении.
5. Когда ТЭН работает, вольфрамовая проволока внутри него испаряется и выгорает, требуя замены всей детали.
6. Возможно разрушение корпуса нагревателя и появления опасности удара электричеством.
7. Агрегаты имеют упрощенную автоматику, требуя дополнительных вложений.

Достоинства электродного котла – он компактнее всех перечисленных выше агрегатов, при большей удельной мощности; отличается низким энергопотреблением, надежностью и простотой конструктивной схемы. Но его установка и подключения не простые.

Работает он только на максимуме мощности, поэтому управление ею идет в режиме «старт – стоп». Электроды подвержены эрозии, покрываются накипью и поэтому периодически заменяются. В качестве теплоносителя используется определенный состав воды. А изменение количества солей в ней влияет на теплоотдачу.

Требования к подаче питания

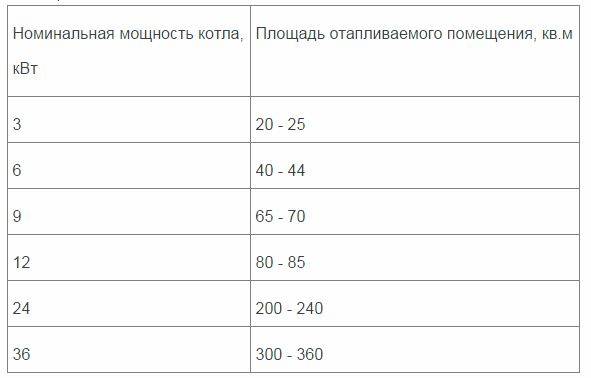

Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

Разновидности электрических котлов по типу нагревателя

Есть 3 варианта:

• ТЭНовые;
• ионные;
• индукционные.

Принцип действия у всех одинаков: при протекании тока в материале с высоким сопротивлением (резистивностью) выделяется тепло. Отличие состоит в том, какая часть выступает в роли нагревателя, а также чем в ней вызывается движение заряженных частиц.

В ТЭНе имеется нихромовая проволока, подключаемая непосредственно к источнику напряжения. Элемент омывается рабочей средой (врезается в теплообменник), но нагревательная спираль с ней не контактирует, поскольку помещена в металлический корпус с диэлектрической засыпкой.

Ионные котлы также называют электродными. Нагревателем выступает сама рабочая среда. Ток в ней протекает между подключенными к источнику напряжения стенкой теплообменника и электродом внутри него. В воде должны быть примеси солей – их ионы выступают свободными носителями заряда. От концентрации зависит сопротивление среды и, как следствие, мощность котла.

Электрокотлы подразделяются по способу подключения.

При подключении к сети она генерирует переменное электромагнитное поле, наводящее вихревые токи в стенках резервуара и помещенного внутрь него сердечника из ферритовой стали. Такой нагрев называют бесконтактным.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

• одноконтурные (предназначены только для отопления всего дома);
• двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

• настенные котлы;
• напольные котлы (производятся модели большой мощности).

Используемые материалы

Раньше в основном устанавливали стальные трубы. Они быстро выходили из строя за счет коррозии. Также их внутренний диаметр в процессе эксплуатации со временем уменьшался за счет солевых наростов. Это снижало эффективность работы системы отопления и электрического котла.

Обвязка из полипропиленовых труб

Обвязка полипропиленовыми трубами

На смену стали пришел пластик в лице полипропилена, у которого срок службы не только составляет 50 лет, но и цена в разы дешевле. Проводить обвязку такими трубами легко. А значит, снижаются цены на монтажные работы.

Положительные характеристики полипропиленовых труб:

• внутренний диаметр никогда не изменяется;
• внутренняя поверхность всегда гладкая, что не снижает скорость потока воды;
• быстрота монтажа;
• выдерживают давление до 25 бар и температуру до +95 ℃;
• высокое качество соединения труб между собой и с другими элементами отопительной системы.

Недостаток один – линейная деформация при повышении температуры теплоносителя.

Соединение труб производится двумя способами: с помощью специальных фитингов или пайкой. Второй вариант надежнее в плане не образования протечек в местах стыковки.

Обвязка медными трубами

Отличный вариант, но дорогой по всем позициям:

• цена медных труб выше, даже чем стальных;
• стоимость услуг сварщика и монтажника обойдется дороже, ведь для стыковки необходимо знание технологии, наличие сварочного аппарата и расходных материалов, большой опыт проведения работ этого типа.

К плюсам использования в обвязке медных труб можно отнести:

• долгосрочную их эксплуатацию, не уступающую полипропиленовым. Медь не вступает в коррозийную реакцию с горячей водой;
• высокую теплоотдачу. Медные изделия будут сами хорошо отдавать в помещение тепло, тем самым выступая в роли дополнительных элементов обогрева дома.

Обвязка электрического котла медными трубами

Лучшие модели бытовых электрических нагревателей

Редакция santehnikportal.ru составила рейтинг 10 самых покупаемых моделей отопительного оборудования, работающего от электричества. Изучив его, вы сможете понять, какой агрегат лучше подойдет для вашего дома.

1. Bosch Tronic Heat 3000 12 220/380 В. Германия-Чехия. Хороший прибор настенного типа, одноконтурный с мощностью 12 кВт, предназначен для отопления сооружений площадью до 120 кв. м. Снабжен погодозависимой автоматикой, защитой от замерзания и перегрева, допускает применение антифриза. КПД 99,7%. Цена 44 000 – 48 000 рублей.
2. Ferroli LEB 9220В/380В. Италия. Настенный агрегат, одноконтурный, производительность 9 кВт обеспечивает прогрев помещений площадью до 100 кв.м. Оборудован погодозависимой автоматикой, циркуляционным насосом, ЖК-дисплеем, возможностью суточного программирования, использование антифриза. КПД 99,5%. Стоимость 33 000 – 37 000 рублей.
3. Protherm RAY (СКАТ) 6 KE /14 220В. Словакия. Нагреватель настенного типа, одноконтурный, мощностью 6 кВт рассчитан на площадь 60 кв.м. Новинка от Протерма 2020 – возможность заливать в систему антифриз. Оснащен автоматикой и датчиком уличной температуры, анализирует ошибки, удобное управление. КПД 99,5%. Цена 35 000 – 38 000 рублей.
4. Эван Warmos Comfort – 15 380В. Россия. Агрегат одноконтурный, настенный, с мощностью 15 кВт, который способен обогреть дом площадью до 150 кв.м. Возможность подключения бойлера косвенного нагрева, чтобы использовать нагреватель и для горячего водоснабжения. КПД 99,5%. Цена 29 000 – 32 000 рублей.
5. Wattek ELTEK-2 GSM 9 380 В. Чехия-Россия. Одноконтурное устройство настенного типа, производительностью 9 кВт для прогрева зданий площадью до 90 кв.м. Оснащен автоматикой, циркуляционным насосом, расширительным баком, использование антифриза допускается. КПД 99%. Стоимость 47 000 – 50 000 рублей.
6. Галан ГАЛАКС 15 380В. Россия. Одноконтурный нагреватель электродного типа, настенного размещения. Производительность 15 кВт обеспечивает отопление сооружений площадью до 100 кв.м. Снабжен циркуляционным насосом. Возможность подключения бойлера косвенного нагрева для горячего водоснабжения. КПД 99%. Стоимость 32 000 – 35 000 рублей.
7. Инэра Prof SAV-2,5 220В. Россия. Индукционный прибор настенного типа, одноконтурный с мощностью 2,5 кВт, способный обогреть дом площадью до 30 кв. м. Оборудован электронным теромостатом, датчиком температуры теплоносителя, блоком возврата реактивной энергии и защитой от скачков напряжения. КПД 99%. Цена 26 000 – 29 000 рублей.
8. Stout SEB 7. Испания-Россия. Нагреватель с максимальной безопасностью – теплоизоляция, аварийный клапан, три ТЭНа, датчик-преобразователь давления, автоматический воздухоотвод, аварийное отключение. Мощность 7 кВт для обогрева сооружений площадью 70 кв. м. КПД 99%. Стоимость 33 000 – 35 000 рублей.
9. Savitr Premium Plus 9 220В. Россия. Агрегат настенный, двухконтурный, мощностью 9 кВт. Предназначен для обогрева помещений площадью до 90 кв.м., а также для поддержания температуры в системе горячего водоснабжения. Оснащен циркуляционным насосом, допускает использование антифриза. КПД 98%. Цена 47 000 – 51 000 рублей.
10. Эван ЭПО 12 380В. Россия. Напольное устройство одноконтурного типа. Производительность 12 кВт, предназначен для отопления зданий площадью до 120 кв. м. Простая и надежная конструкция с ТЭНами из нержавеющей стали и плавной регулировкой температуры теплоносителя. КПД 93%. Цена 16 000 – 19 000 рублей.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным.

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

• однотрубные;
• двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

• тройниковые;
• коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

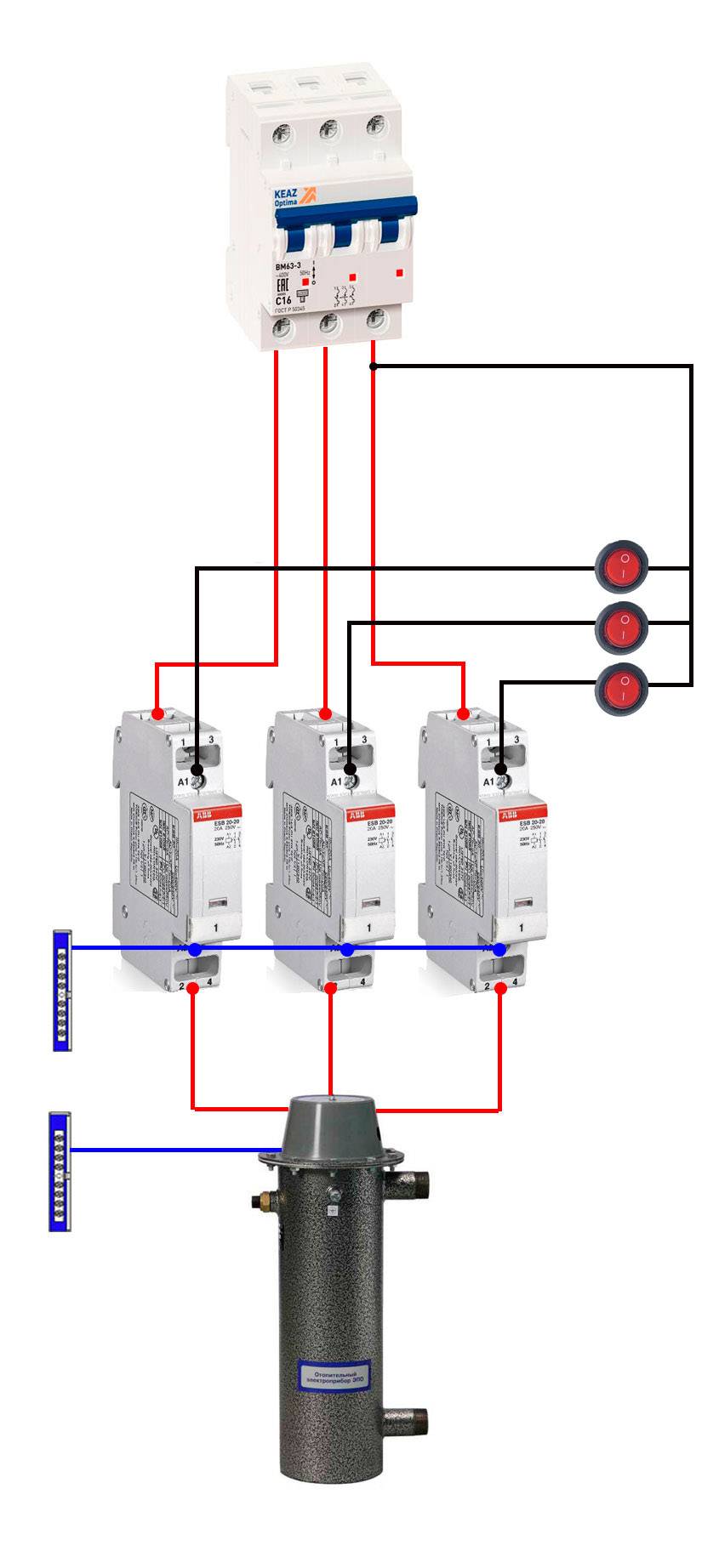

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.

Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

Выводы и полезное видео по теме

Сравнение котлов Protherm и Stout:

При выборе электрокотла стоит обращать внимание на имя бренда. Предпочтение лучше отдать авторитетным компаниям, качество товаров которых подтверждено положительными пользовательскими отзывами и соответствующими сертификатами

От неизвестных марок лучше отказаться, ведь на кону не только комфортность, но и безопасность пользования.

Возможно вам удалось приобрести новую модель электрокотла? Пожалуйста, расскажите какому устройству отдали свое предпочтение, чем руководствовались при этом и довольны ли работой оборудования? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
