Понятие об уличных датчиках движения: разъясняем обстоятельно

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

• Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
• Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха. С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность
• Не должно быть больших объектов. Они заслоняют обширные зоны.

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Виды наиболее популярных ИК-датчиков

Пассивные ИК-датчики движения можно условно разделить по методу установки на настенные и потолочные. Последние особенно эффективны для контроля всего объема помещения, так как не имеют мертвых «саботажных» зон.

Применяются в основном для полного контроля малогабаритных помещений, где существую физические препятствия для распространения горизонтальных ИК лучей.

Для уменьшения количества ложных срабатываний у современных моделей детекторов движения применяют комбинированную схему получения и обработки сигнала.

Такие устройства имеют не только спаренные или счетверенные пироприемники но и дополнительный микроволновой излучатель. Корреляция между данными, получаемыми от двух типов излучателей, дает высокий уровень устойчивости к большинству типов помех.

Особенности монтажа и подключения

При монтаже уличных датчиков движения руководствуются следующими рекомендациями:

1. Охранные приборы вблизи энергетического оборудования могут подвергаться электромагнитному излучению. В результате помех датчики могут потерять свои эксплуатационные качества, поэтому при установке ДД нужно избегать таких факторов.
2. Датчик должен быть помещён во влагозащищённый корпус.
3. Все погодные устройства способны выдерживать условия жаркого климата и морозной погоды. При покупке прибора нужно обязательно проверять герметичность соединений элементов кожуха.
4. Конструкции, к которым крепят датчики, должны обладать достаточной несущей способностью. Надёжное крепление обеспечит долгий срок эксплуатации ДД.
5. Монтаж датчиков движения производят вдали от систем вентиляции и кондиционирования. Поток тёплого воздуха создаёт помехи, особенно это вредит инфракрасным ДД.
6. Если датчик не оснащён солнцезащитой, то нужно прикрепить козырёк. Прямой солнечный свет может повредить фотоэлементы периметрического охранного оборудования.

ПОТ РМ 016 2001 (Правила охраны труда)

Питание детекторов осуществляется путём подключения кабеля бытовой электросети. Некоторые устройства подсоединяют к централизованному преобразователю переменного тока в постоянное электричество с низким напряжением (12 в).

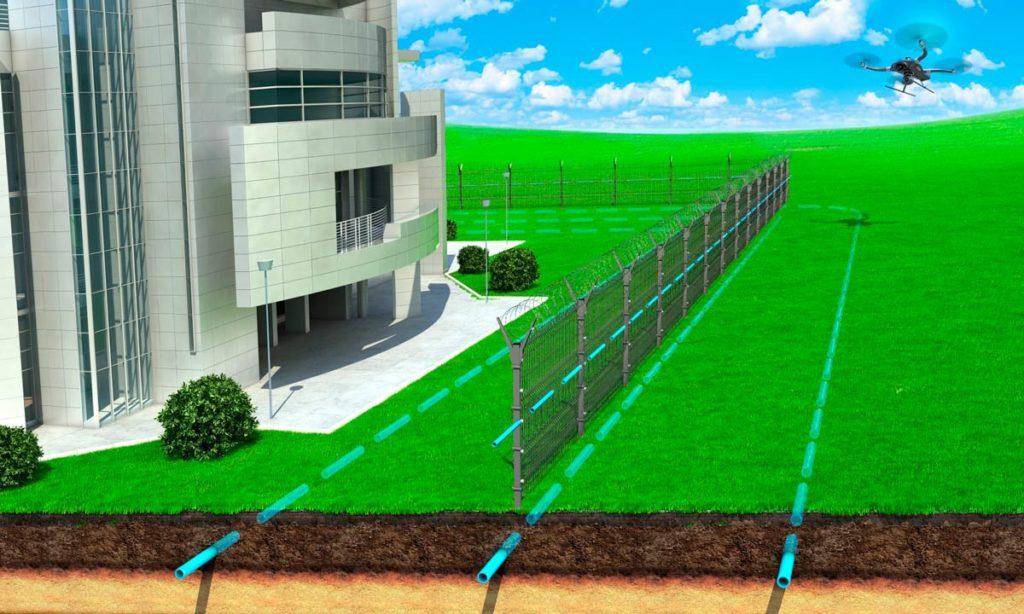

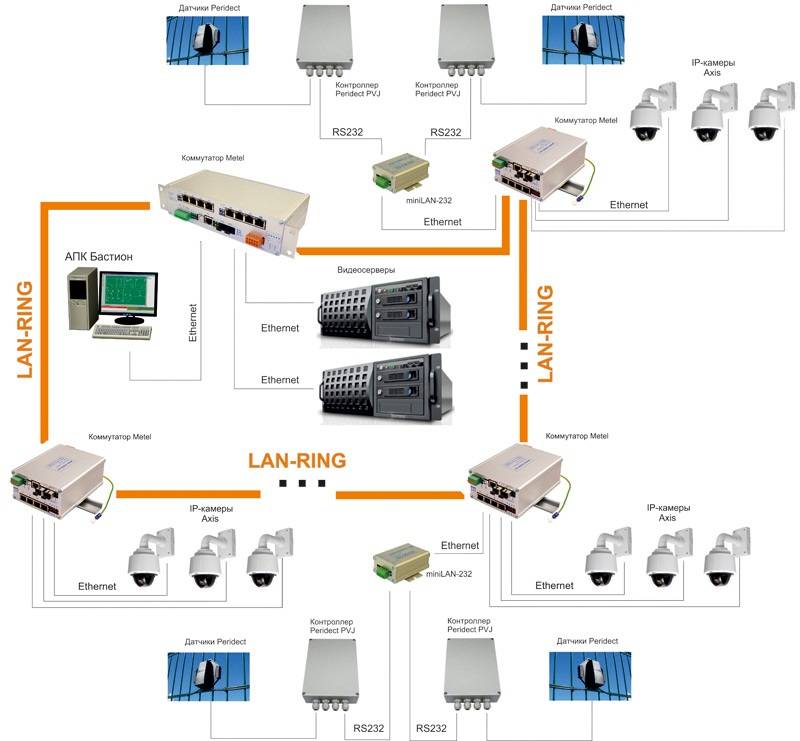

Для подключения датчиков на стойках по периметру участка прокладывают кабели под землёй. К приборам, закреплённым на доме, подводят провода по поверхности стен.

Обратите внимание!
Беспроводные датчики оснащены автономными источниками питания – аккумуляторами, солнечными батареями. В процессе пользования нужно выполнять инструкцию по эксплуатации таких приборов

Надо регулярно следить за техническим состоянием батарей.

Разновидности по типу используемых волн

Инфракрасный

Такие датчики анализируют инфракрасное (ИК) излучения. Упрощённо говоря, пространство в радиусе действия прибора разделено на две или несколько зон, излучение каждой из которых фокусируется на «своём» чувствительном элементе. При отсутствии движения интенсивность излучения, попадающая на каждый элемент примерно одинакова. При появлении теплового объекта (человека или животного) показания чувствительных элементов начинают отличаться, и датчик делает вывод о присутствии движущегося объекта.

Радиоволновые и ультразвуковые

В таких датчиках анализируются радиоволны (либо ультразвук, неслышный для человеческого уха), испускаемые одним из элементов прибора. Отражённые волны (или ультразвук) поступают на приёмник. При отсутствии движения принятые сигналы практически идентичны, а при наличии движущегося объекта отраженные волны изменяются, что и является критерием для срабатывания датчика.

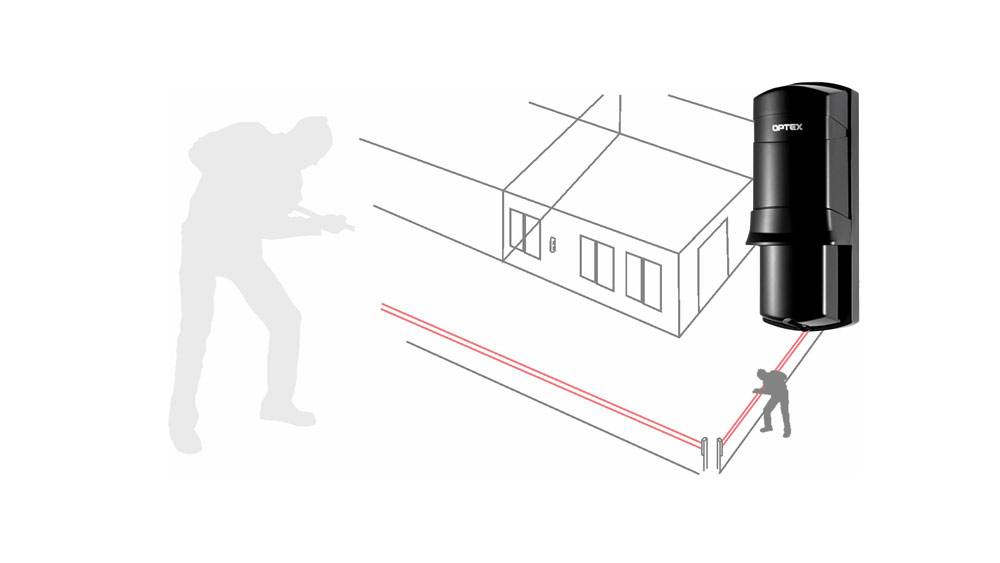

Эти датчики состоят из передатчика и приемника. Передатчик испускает пучок света, который принимается приёмником. Когда пучок света перекрывается движущимся объектом, происходит срабатывание датчика. Зачастую в фотоэлектрических датчиках используют инфракрасное (невидимое для глаза) излучение.

Лазерный

Принцип работы схож с фотоэлектрическим датчиком, за исключением того, что источником излучения служит лазерный луч. Часто используют несколько лучей, расположенных параллельно или под углом друг к другу. Обычно такие приборы применяют для обнаружения проникновения в периметр охраняемого участка.

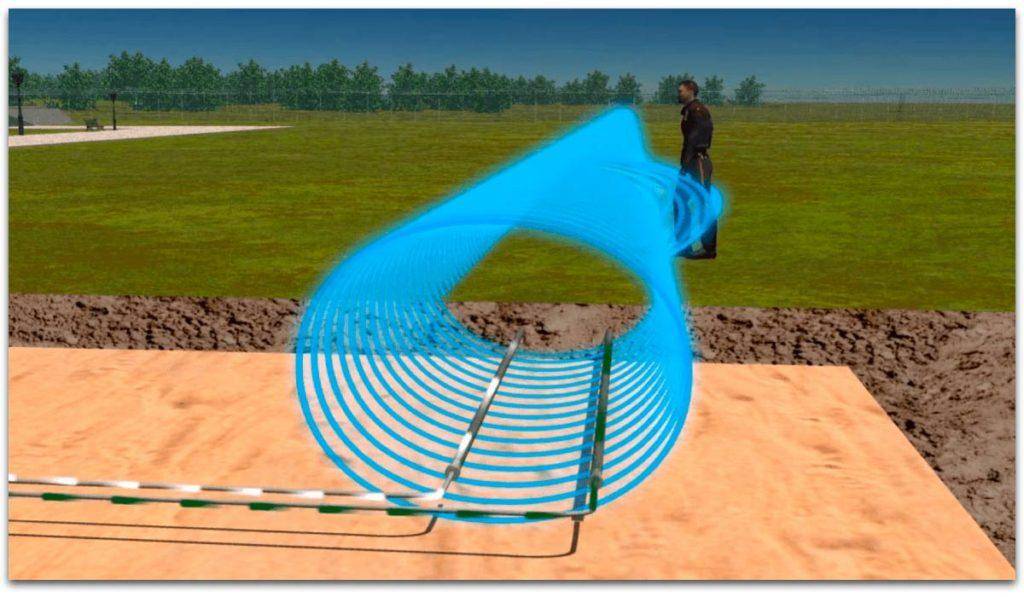

Сейсмические

Такие датчики устанавливают в грунт для регистрации его колебаний, вызванных перемещением по поверхности. Способ действия этих датчиков позволяет применять их для охраны неогороженных участков, выявлять попытки подкопа под ограждение. В то же время их цена достаточно высока, а настройка и подключение нетривиальны.

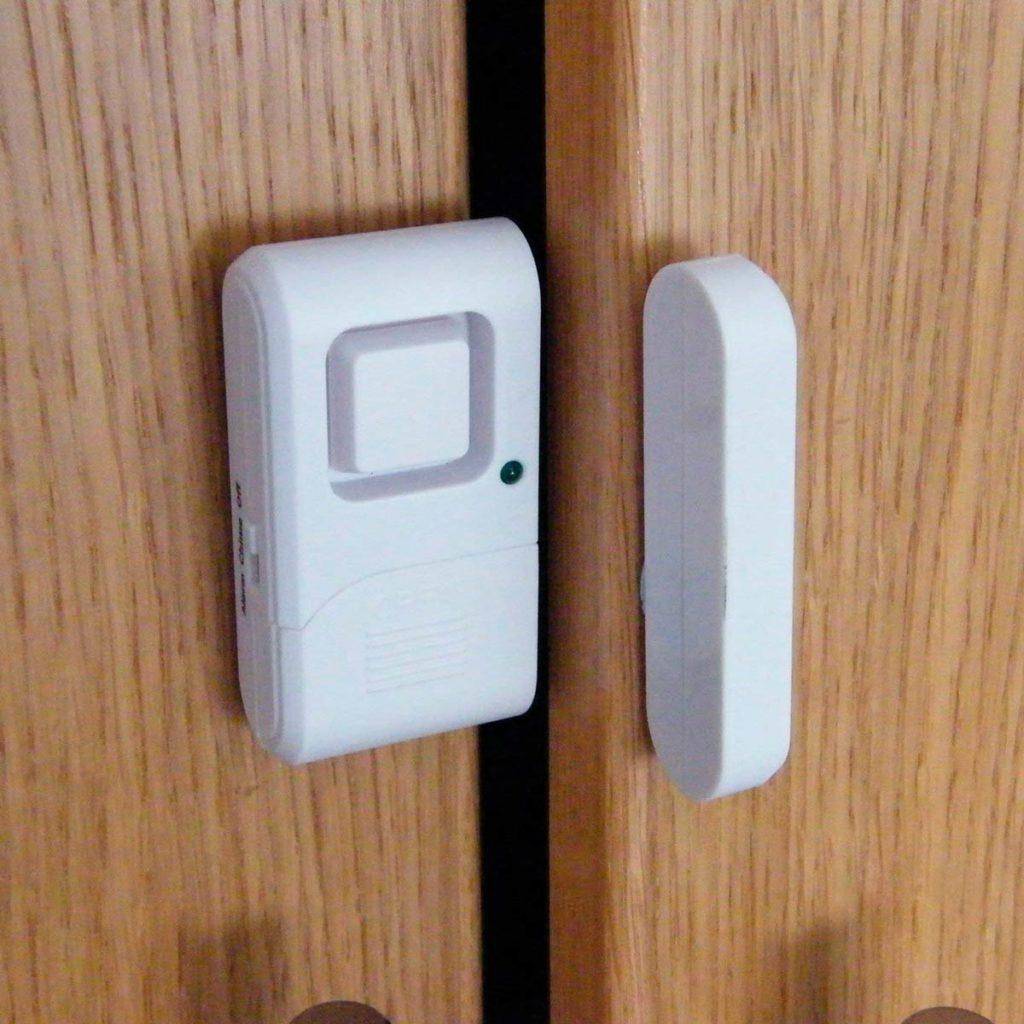

Магнитные

Такие датчики служат для обнаружения открывания окон или дверей. Конструктивно они состоят из двух отдельных элементов: магнита и геркона (контакт, который срабатывает при приближении магнита). При закрытых окне или двери контакты геркона замкнуты, так как находятся в магнитном поле магнита. При открывании двери или окна контакты размыкаются и формируется сигнал срабатывания.

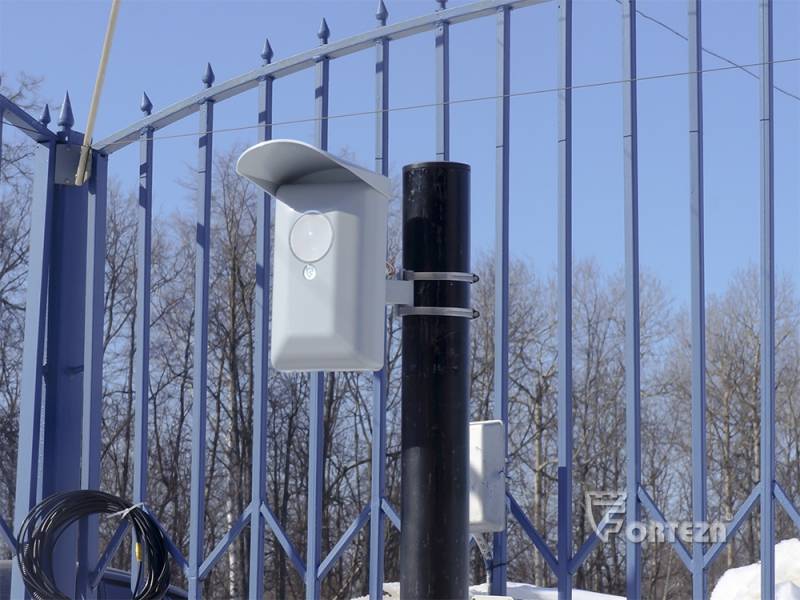

Радиолучевые

Радиолучевые датчики состоят из нескольких излучателей ультракоротких волн (УКВ), которые обычно размещают по периметру охраняемого объекта. Таким образом создаётся радиоволновое покрытие определенной конфигурации, которое регистрируется приемником. При изменении конфигурации радиоволнового покрытия в результате появления движущегося объекта датчик срабатывает.

Как выбрать датчик движения

Датчик движения для включения света обладает большим списком характеристик, как и любое другое электронное устройство. При выборе прибора их нужно учитывать, чтобы устройство корректно покрывало потребности пользователя.

Параметры также отличаются в зависимости от предназначения датчиков движения — использование в системах безопасности или инфракрасный прибор, который отвечает за включение света. Первые работают в сетях с напряжением до 24 В и совершенно не предназначены для коммутации больших токов.

Основные характеристики, на которые нужно обратить внимание при покупке:

Угол обзора и дальность зоны захвата. В системах безопасности, как правило, показатели колеблются в пределах 60–90 градусов и 10–15 метрах. Инфракрасные детекторы, которые устанавливаются по периметру территории, имеют особую конструкцию, за счет чего показатели могут значительно вырасти — дальность зоны захвата достигает 120–150 метров. Угол обзора в этом случае также будет больше. Линейный датчик способен захватить длинную и узкую область (такие приборы актуальны для мониторинга периметра).
Чувствительность

Для многих пользователей может быть важно, чтобы датчик для уличного освещения не реагировал на домашних любимцев. У прибора должна быть предусмотрена возможность настройки во избежание ложных срабатываний.

Также при выборе того, какую модель лучше купить, стоит учитывать скорость срабатывания (чем она меньше, тем лучше) и время работы после срабатывания.

На что надо обратить внимание при выборе видеокамер

Правильный выбор камеры с интегрированным датчиком движения предполагает знание технических характеристик самой видеокамеры и детектора, срабатывающего на движущийся объект. В расчёт берутся:

— разрешающая способность;

— параметры чувствительности;

— сектора обзора (измерения производятся в градусах);

— число передаваемых за определённый отрезок времени кадров;

— уровень шума, при котором происходит срабатывание.

Теперь поговорим более подробно об основных параметрах

Именно на них следует обратить внимание тем, кто задался целью приобретения видеокамеры с датчиком движения

Разрешение

От степени разрешения камеры зависит детализация изображения, передаваемого на монитор. В аналоговых камерах предыдущего поколения данный параметр характеризовался телевизионными линиями (ТВЛ). Сейчас ориентируются на пиксели, из которых формируется изображение. Разрешение записи при этом от одного мегапикселя до двенадцати. Если разрешение камеры до одного мегапикселя, то она не в состоянии различать мелкие детали и подходит лишь для общего видеонаблюдения. Когда необходимо зафиксировать, скажем, номерной знак автомобиля, то придётся приобретать камеры с разрешением два-четыре мегапикселя или выделять отдельную камеру с вариофакальным объективом непосредственно для фиксации номеров. Если разрешение выше, то скорость записи снижается.

Чувствительность

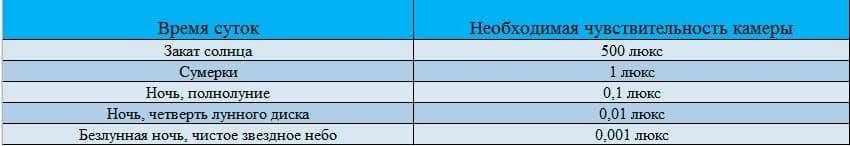

От чувствительности, измеряемой в люксах, зависит уровень освещённости, при котором возможна трансляция картинки, позволяющей хорошо различать детали. При ясной погоде в полнолуние от камеры, имеющей чувствительность в одну десятую люкса, будет поступать изображение хорошего качества.

Угол обзора

Углом обзора определяется ширина просматриваемого участка. Измерение этого параметра производится в градусах. Обычно склоняются к использованию устройств, оснащённых объективом со средним углом обзора (от сорока до шестидесяти градусов). Однако всё зависит от задач, выполняемых камерой. Некоторые устанавливают широкоугольные объективы (угол больше 60°). Но в данном случае картинка будет искажена, что особенно заметно по краям. С помощью длиннофокусных объективов можно рассмотреть детали. Правда, сектор изображения очень узкий. Следует отметить, что ничего критичного в этом нет, если камера установлена правильно и в нужном месте. Хотя в последнее время характеристики электронных устройств улучшаются, стоимость видеокамер снижается, установка полноценной системы видеонаблюдения остаётся удовольствием не из дешёвых. Следовательно, целесообразно определиться, где нужно расположить дорогую и функциональную камеру.

Количество кадров в секунду

От числа кадров, транслируемых камерой, зависит восприятие изображения. В реальном времени камеры транслирует изображение со скоростью 25 кадров в секунду — это значение принято считать Real time видео. Запись в 25 кадров в секунду можно встретить только на дорогих устройствах, бюджетные модели видеорегистраторов обычно пишут со скорость 12 к\с -17 к\с на канал, что в принципе достаточно в 95 % случаев.

Соотношение сигнала и шума

Измерение соотношения сигнала и шума производится в децибелах. Данный параметр характеризует качество сигнала. Шум, создающий помехи, мешает работе всех электронных устройств. Его значение определяют разные факторы. Если говорить о видеокамерах, то на их функционирование оказывают влияние детали, использованные при изготовлении плат, качество матрицы. Когда значение соотношения сигнала и шума 30 дБ, то качество изображения хорошим назвать затруднительно. Специалисты советуют остановиться на 48 дБ.

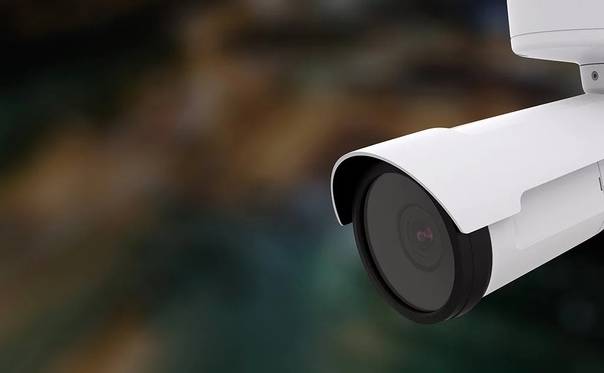

Уличные камеры

К видеокамерам, оснащаемым датчиком движения и находящимся на улице, предъявляются особые требования. Ведь они должны выдерживать значительные температурные перепады. Поэтому в конструкции предусмотрен специальный бокс, в котором располагаются термоэлементы, вентилятор, создающие микроклимат, обеспечивающий корректную работу электроники в любую погоду.

Основной характеристикой датчиков, реагирующих на движение, является максимальное расстояние, на котором возможен захват объекта. В продаже имеются модели, фиксирующие тепловое излучение на дальности 10-12 метров. Чтобы домашние животные, птицы не стали причиной ложного срабатывания, перед запуском системы, необходимо её отрегулировать.

Технические характеристики

Рабочее напряжение

Питание уличных датчиков движения осуществляется либо от бытовой электросети переменного тока напряжением 220В, либо от источника постоянного тока +12В.

Защита от пыли и влаги

Уличные датчики движения обычно исполнены в корпусе, обеспечивающем защиту от влаги и пыли. Класс защиты обозначается буквами IP и двузначным числом. Для надежной защиты от осадков выбирают датчики со значением IP не ниже 45.

Диапазон действия устройств

Диапазон действия датчиков движения зависит от их типа и определяется следующими параметрами:

• диапазон или зона обнаружения (измеряется в градусах) – пространство перед датчиком, в котором гарантируется обнаружение; обычно составляет от 90° до 360°;
• дальность действия (измеряется в метрах) – расстояние, на котором гарантируется срабатывание датчика; это расстояние определяется в трёх плоскостях: перпендикулярной, фронтальной и присутствия.

Эти характеристики приведены в паспорте устройства и ими руководствуются при планировании размещения датчиков.

Датчик движения со встроенной камерой

Новый элемент системы сигнализации, продвигаемый в течение нескольких лет — это датчик движения с камерой видеонаблюдения. Такие устройства чаще всего используются в беспроводных системах сигнализации. Они созданы для того, чтобы пользователи могли получать изображение объекта, что позволяет легко определить причину тревоги и уменьшить риск ложных срабатываний. Также владельцы могут дополнительно запросить загрузку изображения, чтобы проверить, что происходит в защищенном объекте.

Принцип работы

Устройство начинает съемку при обнаружении движения, но без записи видеоматериала. Снимаемое изображение постоянно анализируется процессором устройства на наличие различий в каждом кадре. Если алгоритм фиксирует существенные изменения в изображении, начинается регистрация видеоматериала. Система реагирует на движение любого типа. Поэтому при установке камеры такого вида следует иметь в виду, что устройство будет реагировать на растения, движущиеся предметы (двери, ворота), зажигание или тушение света. Кроме того, датчик такого типа требует хорошего освещения для правильного распознавания движения. По мере ухудшения условий освещения, эффективность обнаружения движения будет снижаться.

Диапазон обнаружения движения для этих типов датчиков обычно колеблется от 8 до 20 метров, и зависит от размера движущегося объекта и угла обзора камеры. Широкоугольные камеры будут иметь более короткий диапазон обнаружения движения по сравнению с камерами с более узким углом обзора. Датчики обнаружения движения работают непрерывно, требуя постоянного питания. Поэтому время работы зависит от емкости установленной батареи. Решением этой проблемы является возможность подключения устройства к электросети.

Преимущества

Преимуществом такого решения является отсутствие кабелей, так как передача изображения осуществляется по беспроводной сети. Это упрощает установку детекторов и их включение в интерьер. Время монтажа сокращается, так как нет необходимости подключать кабели питания или извещатели к ПКП.

Еще одним преимуществом является низкая стоимость такой системы по сравнению с безопасностью, использующей две отдельные системы, то есть систему сигнализации и систему видеонаблюдения. В этом случае камера является неотъемлемой частью системы сигнализации, а изображение отображается на экране смартфона (благодаря специальному приложению) и в центре мониторинга.

Недостатки

Однако радиопередача имеет недостатки. Она приводит к увеличению потребления тока, что приводит к ограничению количества передач, так что встроенных батарей хватит как минимум на год эксплуатации оборудования. Поэтому датчик передает изображение только при срабатывании таймера и ограничивается 10–15 секундами. Панель сигнализации передает события через телефонную линию, GSM-передатчик или IP-карту. Время передачи занимает от одной до двух минут.

Для ограничения времени передачи изображения на телефон клиента или в центр мониторинга сигнализации, используются системы, которые вместо движущегося изображения передают от одного до восьми изображений. В этом случае первая фотография доступна после 20 секунд ожидания, что позволяет быстрее принять решение о том, как реагировать на событие. В большинстве случаев двух-трех снимков достаточно для правильной оценки ситуации на охраняемом объекте.

Применение датчика движения со встроенной камерой

По замыслу, основной целью использования датчиков движения с камерой видеонаблюдения является проверка сигналов тревоги с помощью изображения. На основе его мониторинга, клиент может определить, является ли сигнал тревоги верным или ложным.

К счастью, благодаря тому, что устройство невелико и при необходимости клиент может удаленно проверить, все ли в порядке на охраняемом объекте, извещатели со встроенными камерами имеют дополнительные приложения. Поэтому можно:

• проверить, кто и в какое время открыл объект;
• проверить, сколько человек в помещении находится в данный момент;
• проверить, кто входит в нерабочее время на склад;
• проверить, стоит ли машина в гараже.

Используйте эти детекторы везде, где не требуется постоянное видеонаблюдение, ведь достаточно иметь возможность получить изображения в случае тревоги или после отправки запроса на отправку изображения.

Где используется уличный датчик движения?

Во многих случаях использовать для освещения простой уличный фонарь невыгодно. Другое дело, если он оборудован датчиком движения. Он будет освещать территорию только тогда, когда там присутствует человек.

Фонари применяют там, где нужно рассеянное освещение небольшой яркости. Уровень освещенности должен быть таким, чтобы человек мог свободно ориентироваться на местности.

Например, с освещением территории в две-три сотки справится светодиодный светильник мощностью около 10 Вт.

Фонари хорошо подходят для освещения дорог, тротуаров, ландшафта. Они применяются не только на территориях фирм, в местах общего пользования, но и в частном секторе. Системы
с датчиком движения экономичные, комфортные и безопасные.

А вот на парковках, входах/выходах и для охранных целей нужно направленное освещение хорошей яркости. Тут лучше использовать уличный прожектор с датчиком движения. Такая система и удобная, и экономичная.

Обзор моделей

Colt QUAD PI»

• Тип – инфракрасный датчик движения;
• Протяжённость зоны обнаружения – 10 метров;
• Угол захвата по горизонтали – 90°;
• Напряжение питания – 12 В;
• Не реагирует на животных до 25 кг;
• Цена – 830 рублей.

Надёжный тепловой датчик для квартир и частных домов «Сокол-2»

• Тип – комбинированный охранный датчик (ИК+СВЧ);
• Протяжённость зоны – 12 метров;
• Угол зоны обнаружения – 90°;
• Площадь зоны – не менее 50 м2;
• Напряжение питания – 10-15 В;
• Цена – 1530 рублей.

«Пирон-8»

• Тип – уличный оптико-электронный датчик;
• Угол обнаружения – 90°;
• Протяженность зоны – 12 метров;
• Уровень защиты – IP54;
• Напряжение питания – 9-30 В;
• Высота установки – 2,0-2,5 метра;
• Рабочая температура – от -40 до +50°С;
• Цена – 2 800 рублей.

Как действует прибор

Как уже отмечалось несколько выше, принцип действия датчика движения заключается в считывании прибором определенного, в зависимости от модели, сигнала и замыкание электроцепи, что приводит к включению света.

Принцип работы

Алгоритм работы прибора состоит из следующих этапов:

• прибор считывает сигналы, поступающие с контролируемой области;
• при обнаружении изменений (движение), сигнал попадает на улавливающую матрицу, и прибор замыкает электрическую цепь;

Обратите внимание! В роли датчика по приему сигнала может выступать специальная улавливающая матрица — линза Френеля (фотоэлемент). замыкание цепи приводит к включению света

замыкание цепи приводит к включению света.

Любой уличный датчик для регистрации движения и включения освещения работает по принципу непрерывного контроля над выбранной зоной обозрения.

На этом принципе работают все уличные датчики движения. При этом каждый прибор можно настроить в индивидуальном порядке, что позволяет исключить возможность его активации домашними животными. Но в таком случае следует помнить, что свет может включаться на проезжающий мимо транспорт или просто прохожего.

Отдельно стоит отметить, что при своей работе уличный датчик также сверяется с уровнем освещенности контролируемого пространства. Так, если движение было зарегистрировано в светлое время суток, то свет включаться не будет.

Наличие оценки контролируемой зоны на предмет освещенности позволяет экономить электроэнергию и получать автоматические освещение только когда это нужно – ночью. При этом ложные срабатывания датчика можно максимально минимизировать с помощью правильной настройки.

Особенности

Датчики движения представляют собой главный компонент любой охранной системы. Именно от их исправности и функциональности зависит оперативное срабатывание сигнализации. На современном рынке представлено огромное количество датчиков, которые отличаются своими функциональными возможностями, радиусом действия, способностью противостоять внешним фактором и другими параметрами.

Следует отметить, что не все модели используются в охранных системах:
некоторые варианты, например, необходимы для того, чтобы обеспечить более комфортное проживание. Определенные модификации датчиков движения позволяют в автоматическом режиме включать или выключать свет. Однако большинство из устройств на рынке все-таки нужно именно в качестве составного компонента для охранной сигнализации.

Объемные датчики движения для охраны помещения очень часто предлагаются со встроенной сиреной.
При обнаружении движения они начинают издавать звуковые сигналы, сообщая владельцу о несанкционированном доступе. Принцип работы подобного устройства достаточно простой: он постоянно сканирует помещение и бьет тревогу при обнаружении движения.

Плюсы и минусы

Огромная популярность датчиков движения в системах охраны объясняется целым рядом преимуществ, среди которых можно выделить представленные ниже.

• Автономность работы. Большинство моделей, которые представлены на рынке, не нужно подключать к источнику питания, поэтому они способны бесперебойно работать даже при отсутствии централизованного электроснабжения.
• Легкость установки. Установить и подсоединить к общей системе безопасности подобные датчики довольно просто. Справиться с этим сможет практически любой человек.
• Экономичность. Владельцу не нужно нести расходы на установку и эксплуатацию.
• Приборы не только предупреждают владельцев о вторжении, но и оказывают моральное давление на злоумышленника.
• Большой спектр настроек. Практически любые охранные датчики движения можно регулировать по чувствительности. Это позволяет свести на нет ложные срабатывания из-за влияния негативных погодных явлений или небольших животных.
• При необходимости к подобным датчикам можно подсоединить дополнительные функции, включая запись звука или отправку смс-сообщения.

Разумеется, как и другие устройства, охранные датчики движения отличаются своими недостатками. Прежде всего, случаются ложные срабатывания – особенно это касается моментов, когда пользователь выполнил настройку некорректно. Кроме того, подобные девайсы стоят довольно дорого, поэтому не каждый человек может позволить себе приобрести качественный прибор для создания надежной охранной системы.
