Оголовок для скважины своими руками — устройство, монтаж, установка

Как сделать оголовок для скважины своими руками

Чтобы самостоятельно изготовить оголовок на скважину, нужно запастись:

листом металла (10 мм сталь);
6-8 болтов;
толстой проволокой или рым-болтами;
толстой резиной или несколькими слоями тонкой;
дрелью или сверлильным станком.

Чтобы вырезать идеально ровный круг лучше использовать не болгарку, а токарный станок. Он же поможет разметить оси отверстий.

Оголовок, изготовленный своими руками

Ход работы:

Из листа металла вырезается фланец (металлическое кольцо). Он будет одеваться на трубу, поэтому диаметр внутреннего отверстия должен быть чуть-чуть больше, чем скважина.
Такого же размера, что и фланец, вырезается верхняя крышка (металлический блин).
Две детали складываются вместе, зажимаются тисами или струбцинами, в них сверлятся отверстия.
В крышке высверливаются два отверстия: под кабель и под штуцер для напорной трубы. Приваривается штуцер.
Если насос тяжёлый, можно сверху приварить петлю из толстой проволоки (чтобы удобнее было поднимать). Если же оборудование бытовое, лёгкое – это совсем не обязательно.
С внутренней стороны крышки приваривается крепление насоса (это может быть рым-болт, петля из проволоки или крючок).
Из резины вырезается точно по размеру фланца кольцо.
Измеряется глубина скважины. Подбирается длина тросика (насос – в метре от дна).

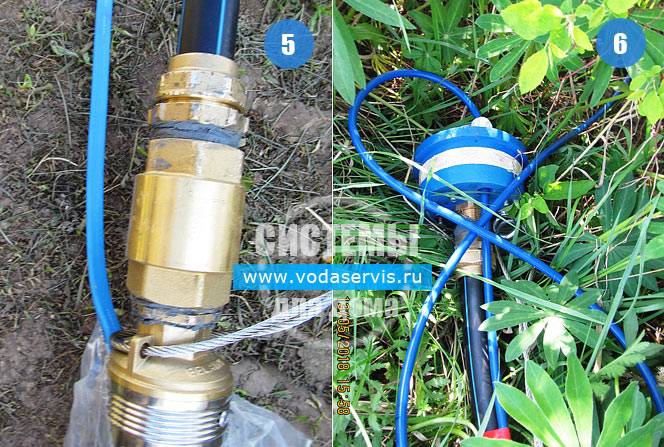

Крепятся все детали: трос, напорная труба, провод.
Через каждые 1,5 м. трос, трубу и провод стянуть изолентой, или пластиковыми хомутами.
Резиновый уплотнитель располагается между фланцем и крышкой. Всё одевается на трубу.
Три детали вместе равномерно стягиваются болтами.

Держаться такая конструкция будет за счёт того, что резиновая пластина увеличится в размере, а вниз будет тянуть вес насоса.

Назначение затвора

Приоритеты обустройства системы водоснабжения — качество и непрерывность. Именно их и призвано обеспечить небольшое, но многофункциональное устройство сверху скважины. Задачи, решаемые герметичной крышкой:

предотвращение источника от попадания талых и грунтовых потоков жидкости при подтоплении устья;
защита питьевой воды от проникновения внутрь трубы мелких животных, грязи и посторонних предметов;
снижение риска замерзания ствола скважины в зимнее время;
надёжное удержание насоса, подвешенного на тросе, который закреплён в оголовке;
герметичный пропуск водовода и электрического кабеля сквозь крышку;
обеспечение сохранности оборудования при посягательстве злоумышленника на хищение;
упрощение эксплуатации и технического обслуживания скважины.

https://youtube.com/watch?v=A0_BZqnhwbk

Укладка трубопровода

Последний этап водоснабжения частного дома от колодца – проводка трубы от точки водозабора в жилище. Сначала нужно выкопать траншею, на дно которой выкладывается песок и щебень. На полученную «подушку» располагают трубы.

Важно! Не рекомендуется использовать для скважин (особенно питьевых) вибрационные модели насосов. Такое оборудование не является целесообразным, так как в процессе эксплуатации способствуют засорению фильтра. В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее

В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее.

Трубы в обязательном порядке нужно утеплить. Достичь необходимого результата можно с помощью специального теплоизолятора. Также довольно популярный метод утепления трубы – прокладка ее вместе с электрошнуром, который осуществляет активный обогрев коммуникации. Лучший вариант – использование двухжильного кабеля. Для дополнительной теплоизоляции и защиты на трубопровод надевают гофру.

Далее, кабель насоса подключается к электрощитку в жилище. Заводить трубы в дом рекомендуется через подвальное помещение. Специалисты советуют избегать при прокладке труб изгибов.

После проводки трубы в дом необходимо провести разводку труб. На этом оборудование водопровода частного дома заканчивается. Безусловно, существуют варианты водоснабжения, которые выполняются без защитного гидроаккумулятора, но специалисты советуют именно этот способ.

А какие советы предложите вы, чтобы водопровод от скважины прослужил не один год?

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

пластиковые – выдерживают нагрузку до 200 кг;
стальные – допустимы нагрузки не более 500 кг
чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

крышки;
фланца;
уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

рым-болтами;
кабельным вводом, предназначенным для электропривода;
набором карабинов;
штуцером для водоподающей трубы;
крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Скважинные оголовки: их виды и функции

Скважинный оголовок — это своего рода крышка, которая служит перекрытием обсадной трубы. К оголовку прикрепляется трос, на котором будет висеть водный насос. Через оголовок обычно пропускается электрокабель и трубопровод.

Оголовок классической конструкции состоит из: защитной крышки, карабина и резинового кольца, а также приспособления для крепежа, фланца (выполнен из пластика/металла).

Многие ошибочно полагают, что оголовок является на таким уж и важным элементом водопроводной системы, а вместо него вполне себе подойдет обычная пленка, на которую можно поставить в качестве груза любую ненужную в хозяйстве емкость. На деле это мнение абсолютно неверно, ведь в случае подъема грунтовых вод пленка не сможет стать препятствием на их пути. Как результат – повреждение системы водоснабжения, забитой грязью, мусором и пр.

герметичная изоляция устья дачной скважины от растаявшего снега в весенний период;
защита водопроводной системы от попадания посторонних предметов и грунтовых вод, поднимающихся на поверхность земли;
защита от потенциально возможной кражи оборудования или отдельных комплектующих водопроводной системы из колодца;

Схема оголовка

предотвращение промерзания колодезной части установки в холодный период года;
защита питьевой водопроводной воды от грязи и иных загрязнителей;
повышение надежности крепления насоса;
упрощение эксплуатации водопроводной системы.

Скважинные оголовки не имеют принципиальных отличий в своей конструкции, они лишь могут быть изготовлены из различных материалов: стали, чугуна, алюминия или пластика. Конструкции, изготовленные из металла, пользуются большей популярностью, нежели пластиковые, поскольку имеют значительный срок службы. Пластиковые же чаще применяются при создании малозаглубленных скважин. В качестве единственного преимущества пластикового оголовка можно назвать лишь его невысокую цену.

Советы

Сразу следует определиться, из какого материала нужен оголовок, ведь каждый имеет свои преимущества и недостатки. Например, чугун обладает большим весом и высокой прочностью. У него также максимальный ресурс. В то же время цена таких изделий будет не слишком доступной. Если говорить о стали, то такие модели имеют среднюю цену и высокую прочность. Но они нуждаются в дополнительной защите от воздействия коррозии. Полимерные варианты доступны каждому, но их прочность является крайне низкой.

Важными факторами, по которым можно подобрать оголовки для скважины, являются следующие:

вес насоса. Для тяжелых моделей лучше всего будет использовать чугунные решения. А прочности поливинилхлоридных модификаций будет достаточно для того, чтобы выдержать вес вибрационных бытовых насосов;
материал, из которого изготовлена обсадная колонна. Оголовок из стали для скважины может закрепляться к колонне, сделанной из аналогичного материала, при помощи сварки, что позволяет обеспечить неразъемное соединение. Если речь идет о полимерных изделиях, то они могут фиксироваться на ПВХ колоннах с помощью сварки.

Кроме того, перед приобретением оборудования на разрезе скважины следует увидеть нагрузки, которые должен воспринимать оголовок от массы насосного оборудования. Речь идет о следующих параметрах:

глубина скважины – с ее увеличением будет увеличиваться и масса шлангов, электрокабеля, труб, закрепительных тросов. По этой причине, если рассматривать артезианские скважины, то применение полимерных изделий в этом случае недопустимо;
диаметр колонны – производители делают различные изделия, учитывая модельный ряд погружных насосов, по диаметру которых идет подбор размера обсадной трубы.

Данные советы будут крайне важными при подборе оголовков для различных категорий скважин. В целом же процесс выбора и последующей установки оголовка для скважины нельзя назвать слишком сложным. Перед приобретением той или иной модели необходимо знать критерии, которые будут важны для качественного функционирования оголовка и скважины.

В следующем видео вас ждет обзор герметичного оголовка для скважины.

Схема как подключить своими руками

Установленное в техническом помещении дома оборудование включает:

Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.

В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.

Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.

В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Возможно будет интересно: Как прокачать скважину после бурения

Разновидности и маркировка

Устройство оголовка для скважины имеет достаточно простую конструкцию и оснащается крышкой, фланцем и резиновым уплотнителем. Важные различия между готовыми устройствами заключаются в материалах, которые применяются для их изготовления и функциональных характеристиках.

Оголовки для скважин производятся:

из пластика – изделия предназначаются для частной скважины и колодца небольшой глубины, выдерживают вес установленного оборудования до 210 кг;
из металла (стали, чугуна, алюминия) – тяжеловесные изделия, способные выдерживать оборудование весом до 550 кг.

Выбирая пластиковую или металлическую конструкцию, стоит учитывать высоту гидросооружения и вес насосного оборудования. Для сооружений глубиной до 55 м с оборудованием весом от 40 до 95 кг можно выбирать пластиковые защитные конструкции, для скважин глубиной более 60 м с мощным насосным оборудованием весом более 200 кг подойдет металлическое устройство.

Основные технические характеристики оголовка на трубу – грузоподъемность, диаметр штуцерного элемента и вид материала для изготовления корпуса. Все характеристики указаны на изделии согласно утвержденной буквенной и цифровой маркировке:

ОС ХХ–ХХХ/Y П, где

ОС – скважинный оголовок;

ХХ–ХХХ – диапазон диаметров труб (от 90 до 160) для монтажа изделия;

Y – диаметр переходного элемента (штуцера) для подсоединения водонапорных труб;

П – дополнительный индекс в нестандартном исполнении изделия, указывающий на тип материала изготовления – полимер. Если буквенное обозначение отсутствует в маркировке к изделию, это указывает на то, что для его производства использовался чугун, сталь или алюминий.

Например, изделие ОС 125/32П из полимера может быть установлено на трубе соответствующего диаметра.

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Защита от мороза

Скважинный оголовок частично защищает источник от замерзания, но не является абсолютной гарантией, особенно, если в конкретном регионе бывают сильные морозы. Защиту от холода можно организовать различными способами.

Короб с теплоизолятором

Самый простой способ подходит для теплоизоляции скважин с сезонным использованием (на даче). Короб собирается из подручных материалов (досок, фанеры, прессованных плит и пр.) и устанавливается поверх устья скважины с оголовком. Внутрь засыпается любой материал с хорошими теплоизоляционными качествами – от сухих листьев и соломы до гранул пенопласта.

Вариацией этого сооружения, подходящей для круглогодичной эксплуатации скважины может стать короб из кирпича, досок или другого материала с утепленными стенками, установленный стационарно. Такой короб больше подходит для регионов с мягким климатом, без сильных морозов.

Кессон

Утепление оголовка скважины с помощью кессона – оптимальный и самый надежный вариант. Кессон представляет собой емкость или «колпак», закрывающий устье с оголовком. Сооружение может быть выполнено из металла или полимерного материала. Преимуществом первого варианта является высокая прочность, второго – отсутствие необходимости в гидроизоляции.

Внутри кессона можно установить и дополнительное оборудование – датчики, приборы контроля, фильтры, систему автоматического управления и гидроаккумулятор.

Кессон целесообразно устанавливать на скважинах с приямками глубиной около 2 м.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.
