Однотрубная система отопления частного дома: схемы + обзор преимуществ и недостатков

Естественная циркуляция

Чтобы гарантировать движение воды в самотечной системе, потребуется обустройство разгонного участка. Речь идет об отходящем от котла вертикальном патрубке, внутри которого нагретый теплоноситель двигается вверх. По достижении крайней верхней точки труба плавно поворачивается обратно: это придает воде необходимое ускорение для движения по магистрали. Отопительные системы, имеющие верхнюю разводку, не нуждаются в обустройстве отдельного патрубка: его функция выполняется подающей трубой, поднятой на достаточную высоту.

В одноэтажных зданиях с нижней горизонтальной разводкой для эффективного отопления потребуется наличие разгонного коллектора. Он должен возвышаться над уровнем первой батареи не меньше, чем на 1,5 м. Благодаря разгонному участку становится возможной циркуляция теплоносителя в самотечной системе отопления. Трубы на этом участке обладают большим сечением по сравнению с остальной частью контура. К примеру, если диаметр труб системы 25-32 мм, то разгонный участок должен иметь диаметр 40 мм. Главными преимуществами самотечной системы выступает ее абсолютная энергонезависимость (если используется твердотопливный котел), простота устройства и отсутствие сложных узлов.

Имеются также недостатки:

1. Для минимизации гидравлического сопротивления необходимо применять трубы большого диаметра.
2. Установка любого прибора и устройства приводит к затруднению движения теплоносителя, поэтому существуют определенные ограничения по количеству запорной арматуры (чем ее меньше – тем лучше). Как результат, ремонт и обслуживание усложняется, так как при этом требуется полное отключение системы и слив теплоносителя из контура.
3. Чтобы самотечная система была максимально надежной, потребуется тщательный расчет и балансировка. Это предусматривает подбор оптимальных диаметров труб и числа радиаторных секций. Наиболее удаленные от котла батареи приходится делать на порядок шире: теплоноситель поступает на них достаточно охлажденным.

6 Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

1. 1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
2. 2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
3. 3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
4. 4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
5. 5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
6. 6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
7. 7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
8. 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Нюансы проведения работ

Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном

В ходе работы нужно помнить о следующих особенностях:

• Если используются металлические трубы, при сварке необходим избегать внутренних наплывов. Они уменьшают внутренний просвет и препятствуют нормальному движению теплоносителя. При наличии наплывов система не будет нормально работать.
• После заполнения системы не стоит сразу проводить тестовый запуск. Перед ним нужно подождать 3 – 4 часа и проверить все участки трубы, места ее соединения с радиаторами, котлом, баком. Это позволит своевременно выявить и устранить утечку.
• Перед пробным запуском нужно обязательно устранить из системы воздух с помощью кранов Маевского, расположенных в радиаторах. В противном случае она прогреется только частично (на участке до воздушного пузыря).

Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Как работает

Принцип работы

Схема такой системы отопления довольно проста. В основе всего стоит любой котел. Он нагревает теплоноситель подаваемый по трубе, исходящей из котла. Почему такая схема называется однотрубной? Потому что по всему периметру прокладывается одна труба, которая исходит из котла и входит в него же. В нужных местах на кронштейны устанавливаются радиаторы и подсоединяются к трубе. Теплоноситель (чаще всего вода) движется от котла, наполняя первый радиатор в узле, потом второй и так далее. В конце вода возвращается в исходную точку и цикл повторяется. Происходит непрерывный процесс циркуляции.

Следует отметить, что собрав такую схему, можно столкнуться с одной трудностью. Так как скорость продвижения теплоносителя может быть небольшая, то возможны потери температуры. Почему? Если говорить о двухтрубной системе, то принцип ее работы таков: по одной трубе вода попадает в батарею, по другой выходит из неё. В таком случае его движение проходит сразу через все радиаторы, и потери тепла не происходит.

В однотрубной же системе теплоноситель поступает во все батареи постепенно и, проходя через них, теряет температуру. Так, если при выходе из котла температура носителя была 60˚ C, пройдя по всем трубам и радиаторам, она может снизиться до 50˚C. Что делать в таком случае? Для преодоления таких колебаний можно увеличить теплоемкость батарей в конце цепочки, повысив их теплоотдачу, или повысить температуру в самом котле. Но все это приведет к дополнительным затратам, которые невыгодны и делают стоимость отопления дороже.

Чтобы избавиться от такой проблемы без больших затрат, нужно увеличить скорость движения теплоносителя по трубам. Для этого есть 2 способа:

Технология монтажа насоса в систему отопления

Поставить циркуляционный насос. Так можно значительно увеличить скорость движения воды в системе. В этом случае потери тепла на выходе значительно уменьшатся. Максимум потерь может составить несколько градусов. Такие насосы работают от электричества. Следует учесть, что для загородных домов, где часто отключают электричество, такой вариант не будет идеальным.

Установка коллектора сразу за котлом

Установить разгонный коллектор. Это высокая прямая труба, благодаря которой вода, проходя по ней, набирает большую скорость. Тогда теплоноситель в системе с естественной циркуляцией делает полный круг быстрее, что тоже решает проблему потери тепла. Особенно хорошо применять такой способ в многоэтажном доме, так как в одноэтажном с низкими потолками работа будет неэффективной. Для нормального функционирования коллектора его высота должна быть больше 2, 2 м. Следует знать, что чем выше будет разгонный коллектор, тем быстрее, эффективнее и тише будет происходить движение в трубопроводе.

В такой системе обязательно должен быть расширительный бачок, который лучше устанавливать в верхней точке. Он действует как стабилизатор, контролируя повышение объема теплоносителя. Как он работает? При нагреве объем воды увеличивается. Эти излишки попадают в бак, предотвращая возникновение избыточного давления. Когда температура падает, объем снижается и из расширительного бака попадает обратно в сеть обогрева.

Вот и весь принцип работы однотрубной системы отопления. Это замкнутый контур, в который входит котел, магистральные трубы, радиаторы, расширительный бачок и элементы, обеспечивающие циркуляцию воды. Различают принудительную циркуляцию, когда всю работу выполняет насос, и естественную, при которой монтируется разгонный коллектор. Отличием такой конструкции является то, что в ней не предусмотрена труба обратного действия, по которой теплоноситель возвращается к котлу. Вторая половина такой разводки называется обраткой.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Какие трубы лучше использовать

При обустройстве однотрубной системы сегодня чаще применяются металлопластиковые трубы. Они легко гнутся, имеют небольшую стоимость, просты в монтаже, который осуществляется самостоятельно. Такое изделие легко режется, а соединяются элементы при помощи фитингов, которые закручиваются разводным ключом. Долговечными считаются трубы из меди, но для их соединения требуется ]паяльник. Стальные изделия являются дорогими, так как для их укладки нужна сварка.

Полиэтиленовые трубы имеют самую большую цену. Для соединения частей требуется специальный паяльник, для работы с которым нужны определенные навыки. Внутренний диаметр изделий составляет не менее 3 см.

Схемы отопления деревянных жилых сооружений

Надо отметить, что схема отопления в деревянном доме является непростой. Конечно, можно использовать электрические, воздушные и печные варианты. Но большинство пользователей останавливают выбор на водяных системах отопления.

Схема отопления двухэтажной жилой постройки

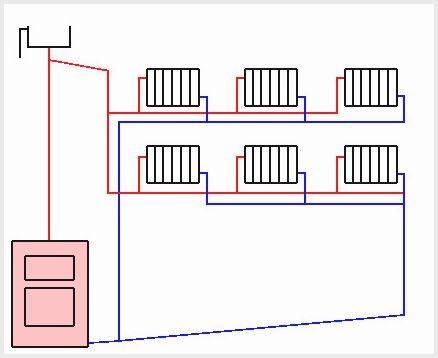

Реализуется система отопления с естественной циркуляцией двухэтажного дома в двухтрубных и однотрубных системах. Принцип у них один – от котла вверх на максимальную высоту поднимается труба, а потом идет распределение теплоносителя по конструкциям отопления. Различие заключается в следующем: в двухтрубной системе отопления вода, которая уже остыла, собирается в другую трубу, которая заводится на вход обратки теплового котла. Что касается однотрубной системы, на вход обратки котла идет трубопровод от выхода последней батареи. Двухтрубная схема отопления с естественной циркуляцией – наиболее подходящий вариант для домов с двумя этажами.

От однотрубной двухтрубная система отличается лишь порядком подключения отопительных элементов. Перед каждой батареей рекомендуется ставить регулировочный бак. Для обеспечения нормальной циркуляции воды в двухэтажном доме всегда хватает расстояния между центром теплового котла и верхней точкой подающего трубопровода. Поэтому аккумулирующая емкость для обогрева может быть оборудована не на чердаке помещения, а на втором этаже.

Схема отопления одноэтажной жилой постройки

В частном секторы широко применяют горизонтальную систему отопления, которая классифицируется на тупиковые и попутные системы движения воды. При тупиковой системе каждая из батарей располагается дальше от котла. Подобная система может быть легко разбалансирована. Поэтому настраивают ее очень долго. Надо отметить, что попутная система отопления схема которой предполагает больший расход труб по сравнению с тупиковой, используется преимущественно в простых системах теплоснабжения.

Выбирая попутную систему, надо учесть, что циркуляционные кольца должны быть одинаковыми.

Все радиаторы в системе работают как один. Сегодня очень часто используют гибкие шланги для отопления дома. Они служат для подсоединения обогревателей к системе теплоснабжения.
