Односкатная крыша своими руками пошаговый инструктаж по обустройству + особенности односкатной кровли

Особенности проектирования и расчёты

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

• угол наклона и его направление;
• форма и конструкция стропил;
• сечение и длина несущих балок;
• сложность конструкции ферм;
• теплоизоляция.

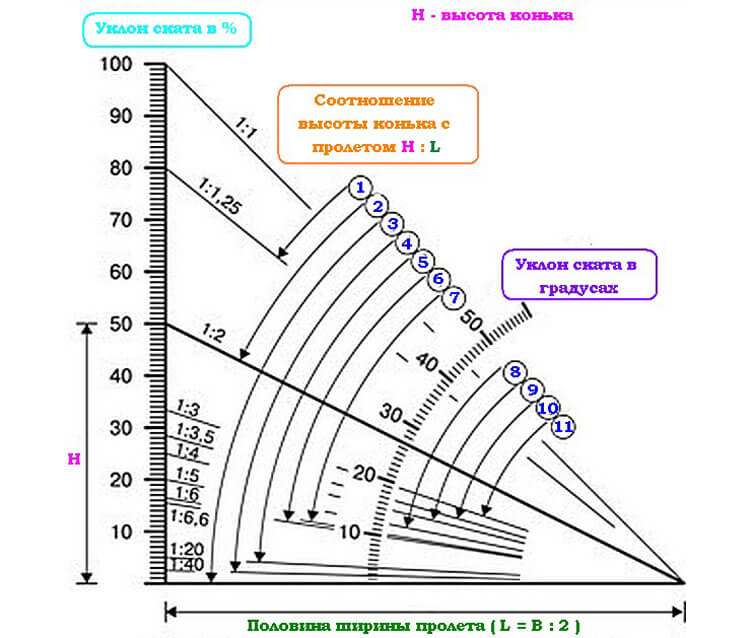

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

• от 10 до 200 – профилированный настил;
• более 200 – шифер, ондулин, натуральная черепица;
• от 250 – металлочерепица.

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

1. Цельный брус.
2. Брёвна.
3. Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

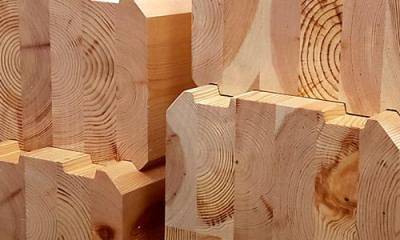

Клееный брус

Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

• по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
• сухую поверхность плит очищают от грязи и мусора;
• застилают плёночной пароизоляцией;
• всё засыпают керамзитом толщиной 100 – 150 мм;
• засыпку уплотняют подручными средствами;
• поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
• стяжку укрывают мягкой кровлей на битумной мастике.

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

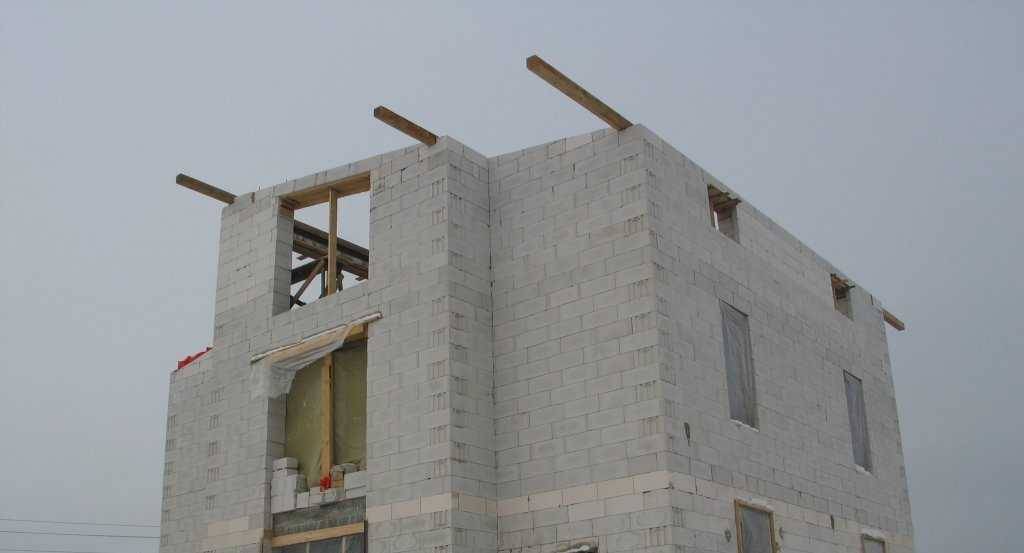

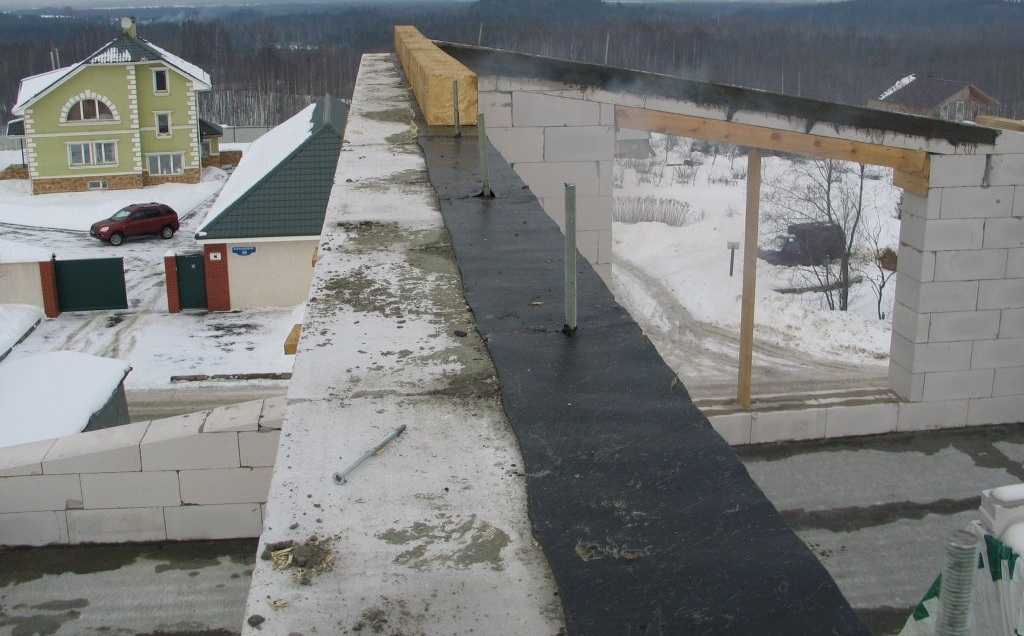

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

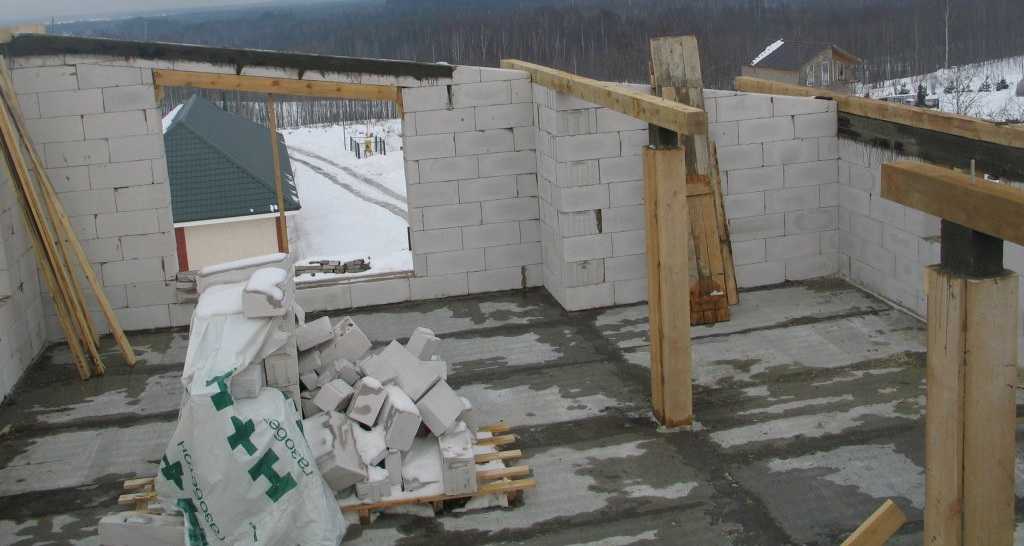

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

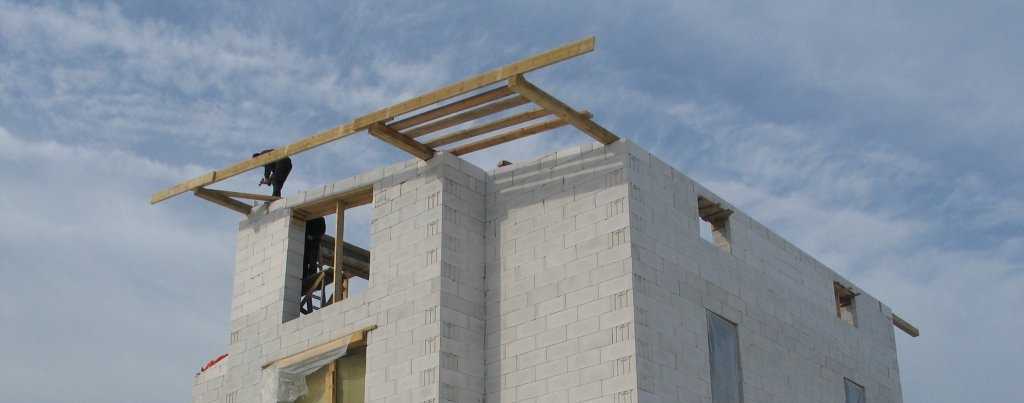

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

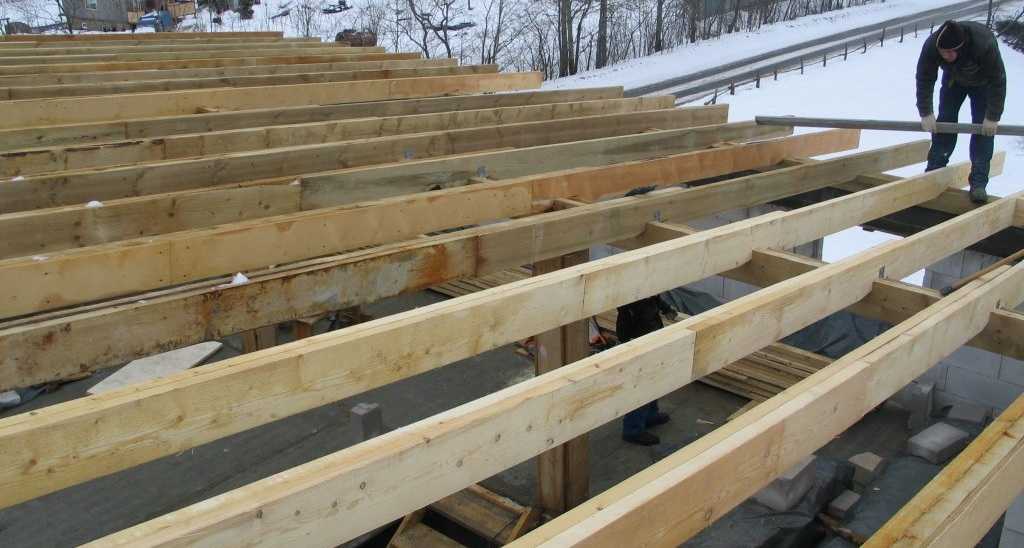

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

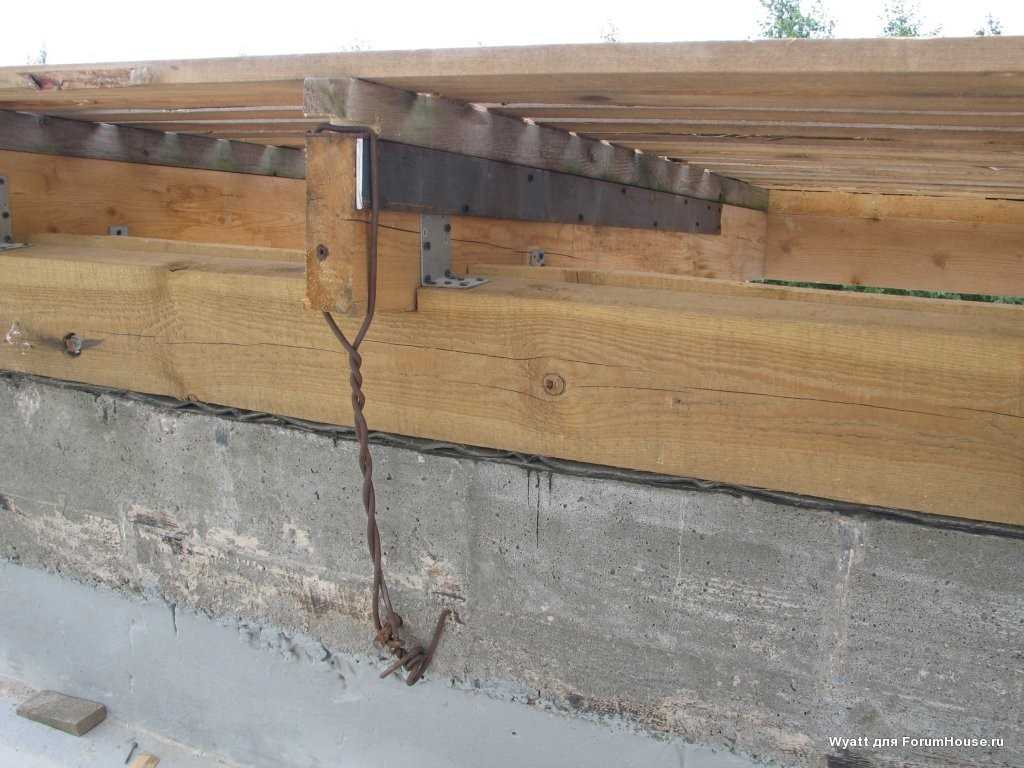

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

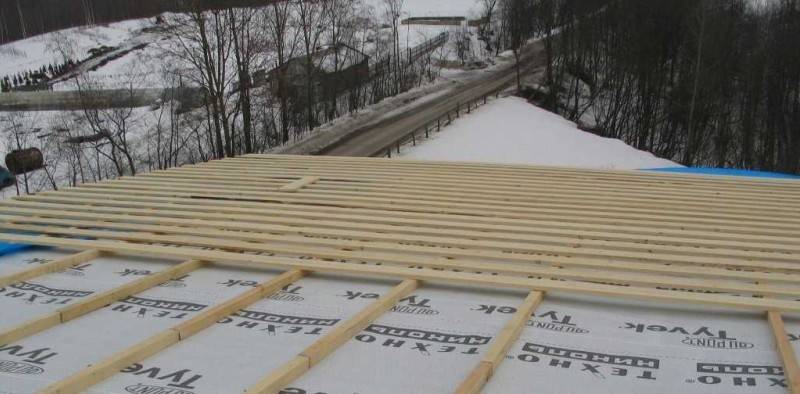

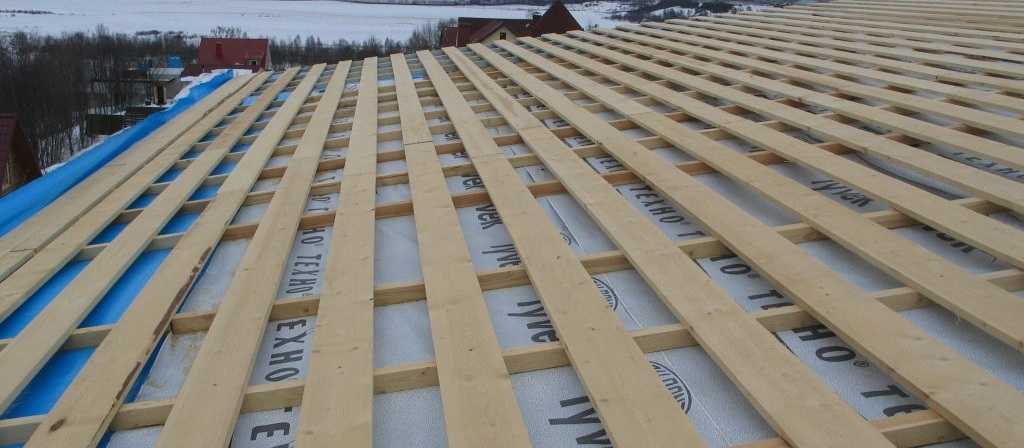

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

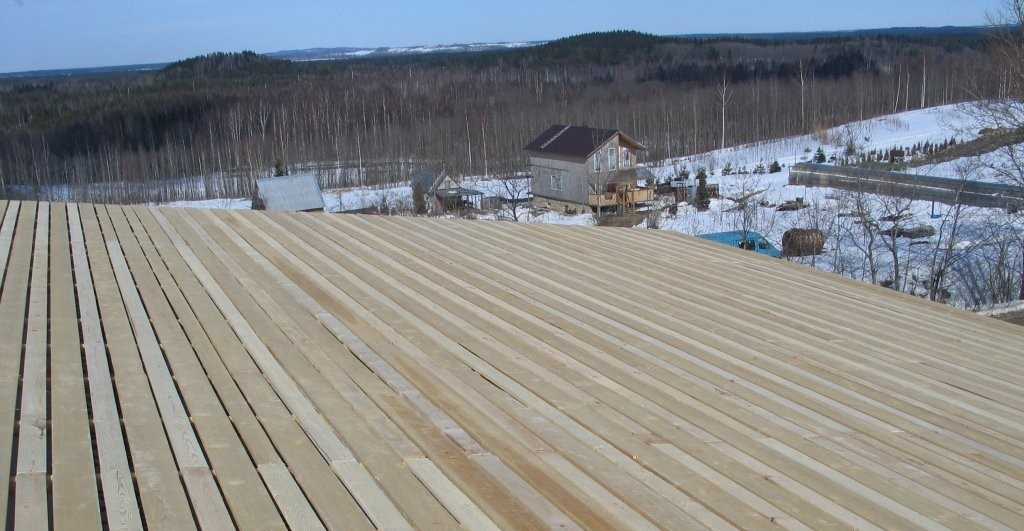

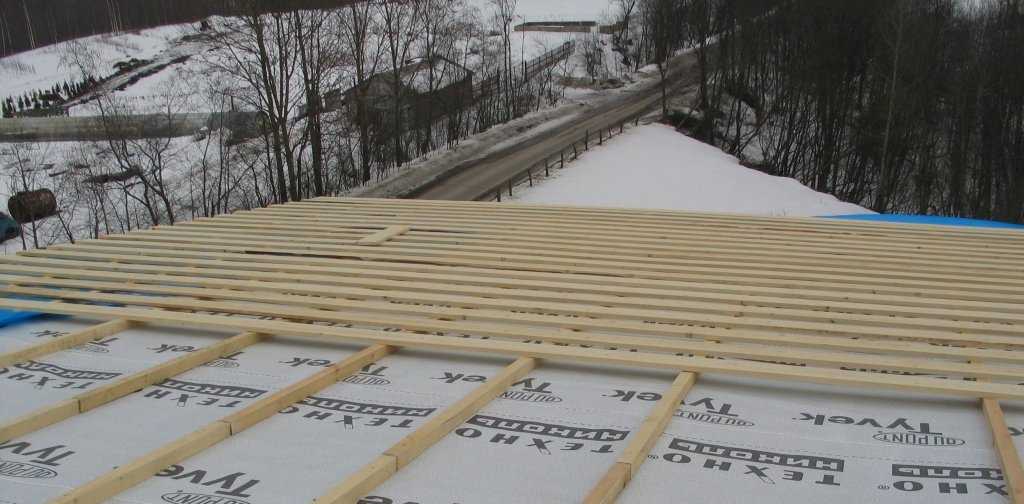

Обрешетка односкатной крыши в результате

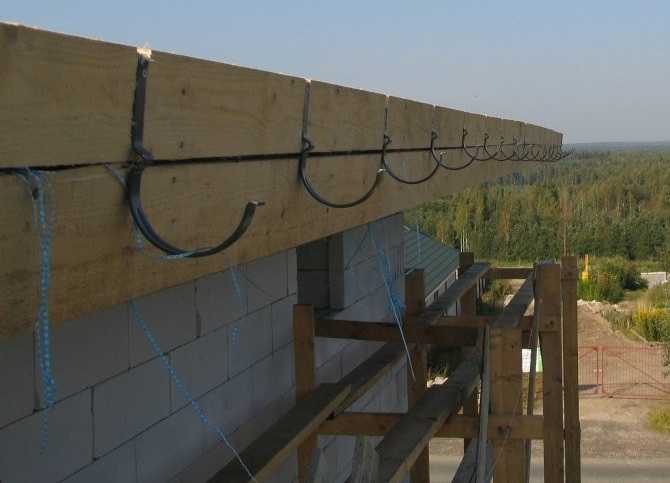

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

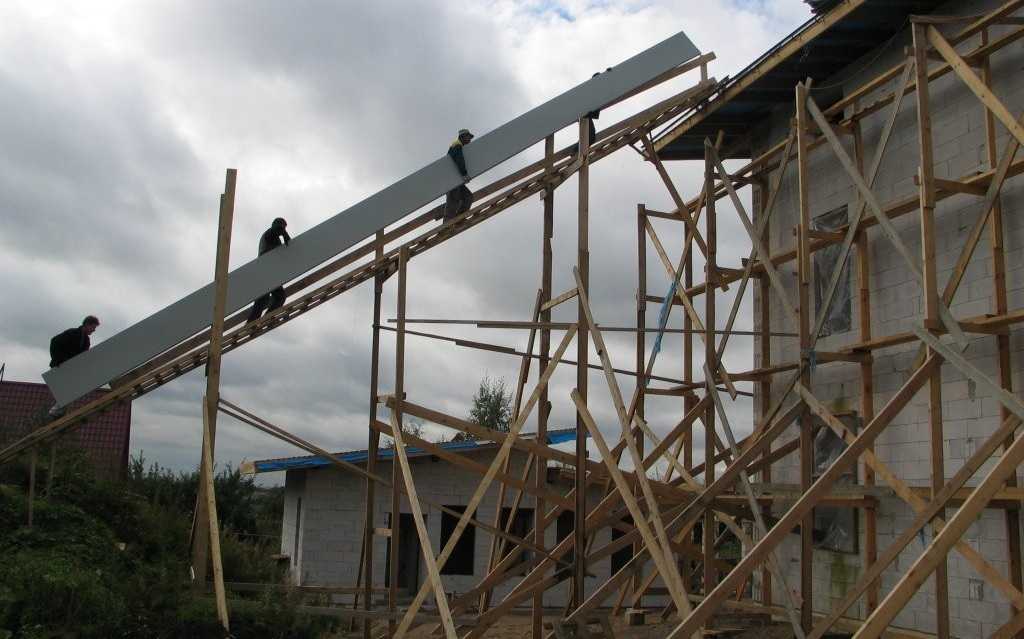

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

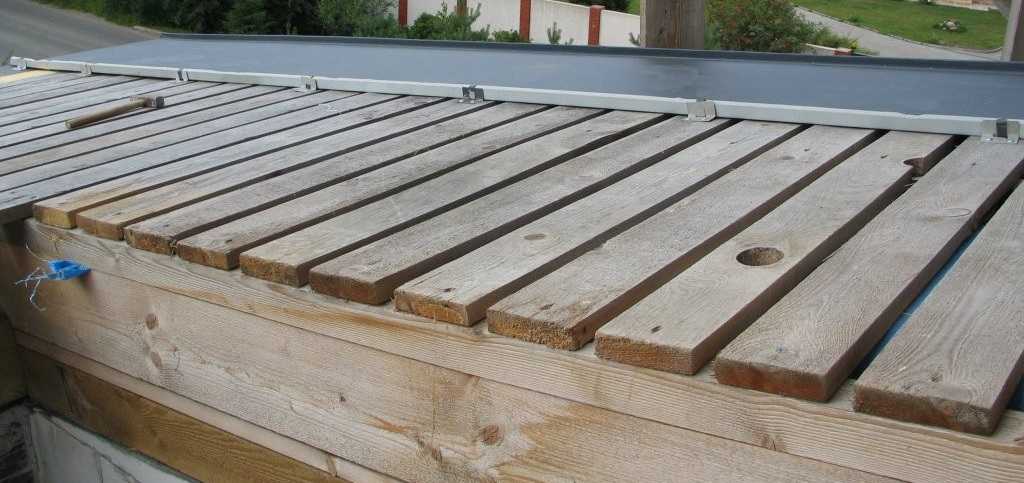

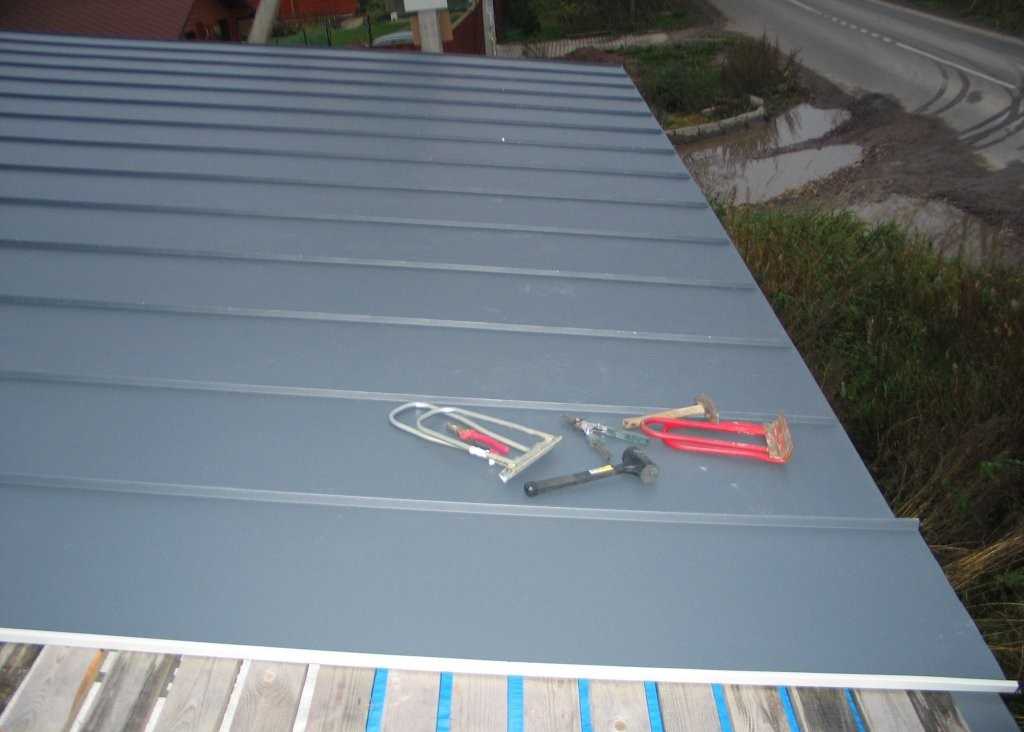

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

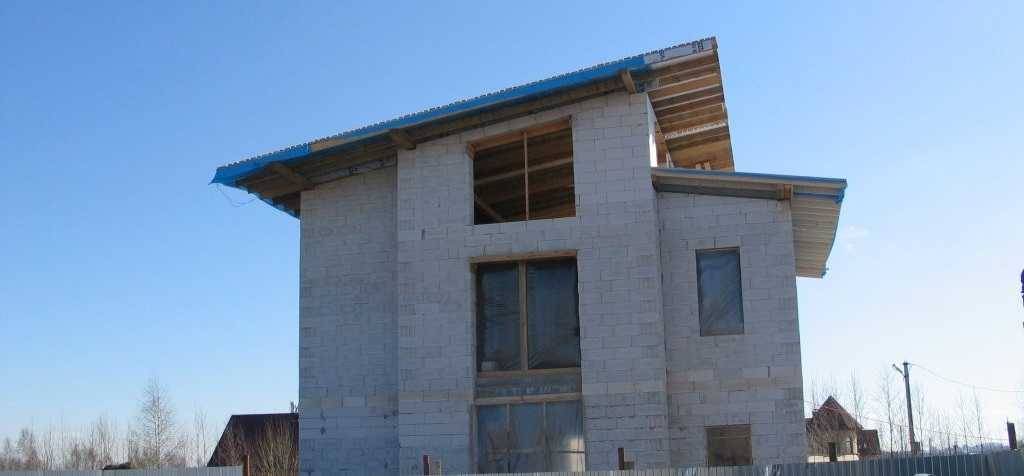

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

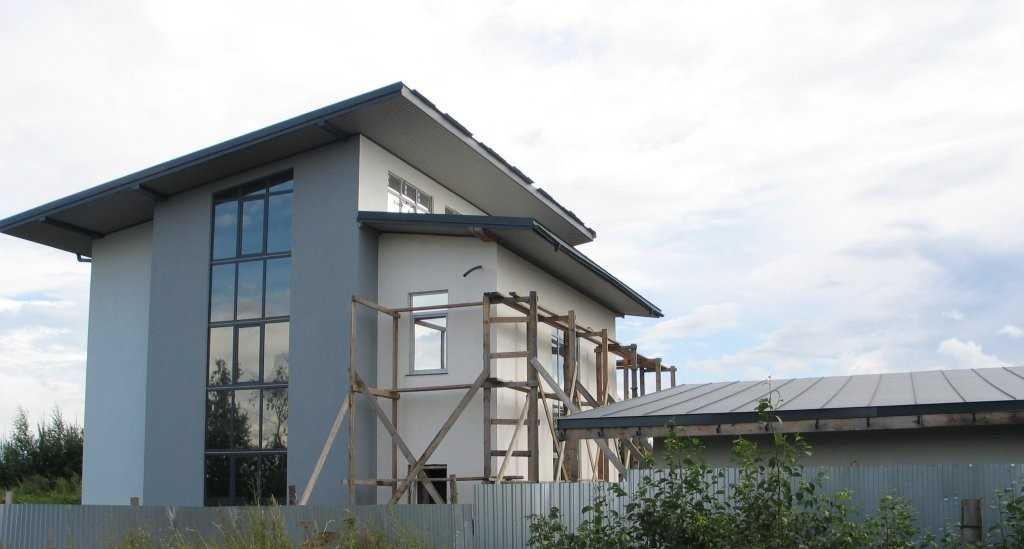

Дом с односкатной крышей — отделка почти закончена

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

• Брус — шаг составляет от 1,5 до 2 метров;
• Одинарная доска — от 0,6 до 1,3 м;
• Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Как сделать односкатную крышу: выбор материала и его подготовка

Правильно подобранный материал – это основа надежности и долговечности любой строительной конструкции. В случае с крышей вам понадобятся следующие материалы:

брус или бревна. Из них монтируется стропильная система, а также балки и мауэрлат

Поэтому большое внимание нужно уделять качеству древесины. Лучше всего, если влажность дерева не будет превышать 20%, а из пород стоит выбирать лиственницу или другие хвойные деревья

Сечение бруса подбирается в зависимости от размера конструкции и ее веса. В любом случае диаметр бруса должен быть не менее 100 мм, а сечение бревна равным 120х120 мм. Для того чтобы древесина лучше сопротивлялась процессам гниения, порче паразитами и другим негативным воздействиям, ее рекомендуется обрабатывать специальными пропитками – этим вы значительно продлите срок службы всей конструкции;

Если планируется обустройство мансарды, в конструкции обрешетки необходимо выделить место для окна

• брус или доски для монтажа обрешетки. Здесь качество материала может быть чуть ниже, чем для стропил. Главное, чтобы он был сухой и без большого количества сучков. Толщина досок в этом случае зависит от типа материала, которым вы будете утеплять крышу;
• обрезные доски для установки торцевой планки. В том случае, если в качестве покрытия используется металлочерепица, доски можно заменить специальным доборным элементом;
• крепежные материалы. Для крепления стропил односкатной крыши и других ее элементов необходимо использовать гвозди, анкерные болты и саморезы. Если вы монтируете кровлю в местах с сильной ветровой нагрузкой, в одном и том же месте можно использовать два разных типа крепежа для повышения уровня прочности;
• утеплитель. Служит для теплоизоляции конструкции;

Схема узла крепления мауэрлата к стене из керамических блоков:

1 — керамический поризованный блок;
2 — доборный блок, если толщина несущей стены 38 см;
3 — блок профильный U-образный;
4 — арматурный каркас (можно применять стеклопластиковую арматуру);
5 — замурованная в бетон резьбовая шпилька М10, установленная с шагом 1 м;
6 — брус мауэрлат сечением 100х150 мм;
7 — крепежный перфорированный оцинкованный уголок 100х100 мм;
8 — стропило 50х200 мм;
9 — пароизоляционная пленка;
10 — подшивка потолка лист ОСП 10 мм;
11 — керамическая черепица;
12 — обрешетка 45х45 мм;
13 — контррейка 30х50 мм;
14 — гидро- и ветрозащитная мембрана;
15 — облицовочный кирпич;
16 — J-рейка подшивки карнизного свеса;
17 — доска обвязки карнизного короба 30х100 мм;
18 — доска карнизного короба 30х100 мм;
19 — перфорированная панель карнизного свеса;
20 — фашина;
21 — желоб водосточной системы;
22 — капельник;
23 — концевая черепица;
24 — теплоизоляционный материал (минвата)

• паро- и гидроизоляционные материалы;
• сам кровельный материал. Здесь все зависит от того, в каком климате будет эксплуатироваться кровля, а также от ваших финансовых возможностей и личных предпочтений. Учтите, что ответ на вопрос как построить односкатную крышу своими руками поэтапно частично зависит от того, какой кровельный материал для конструкции вы выбираете.

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

1. Из кирпича, бетона или деревянных реек.
2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

1. Крыша может быть утеплённой или холодной.

2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

• над отдельно размещённой бытовой или жилой постройкой;
• над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

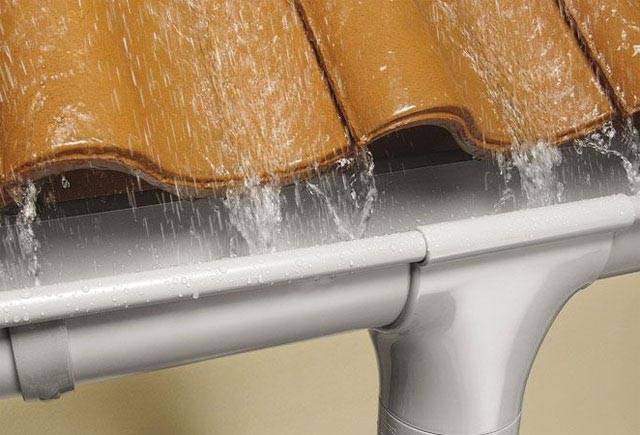

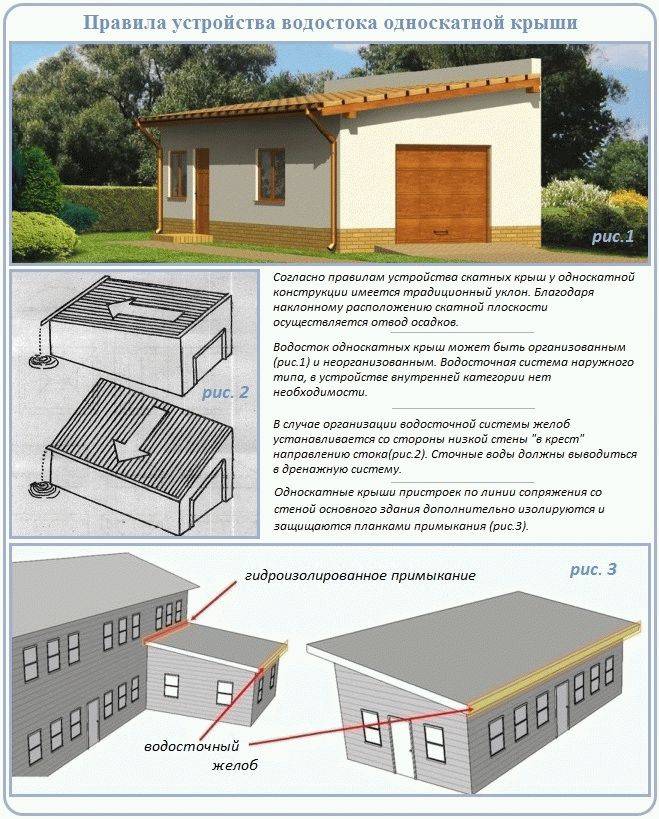

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

• организованным;
• неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

• отличающимися по высоте перегородками или рядами подпорок;
• зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
• половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

• жесть для кровли;
• рулонные материалы;
• шифер;
• профнастил;
• металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Подходящие материалы

Стропильная система для жилых помещений, пусть даже небольших построек, собирается из различных типов пиломатериалов. Для зданий промышленного назначения используется металлические профильные трубы.

Поскольку древесина получила большую популярность, остановимся на описании этого природного сырья. Для монтажа каркаса применяют такие типы материалов из дерева:

1. Брус. Основа – стропильной системы, мауэрлата. Рекомендуемый уровень влажности – до 20%. Породы – хвойные (сосна, ель, лиственница). Диаметр бруса от 10 см. Брус меньших габаритов используется при сборке обрешетки.
2. Бревно. Назначение аналогично брусу. Сечение бревна – 120*120 мм.
3. Обрезная доска. Назначение – монтаж обрешетки крыши, установка торцевой планки. Предпочтительно брать сухую хвойных пород с минимальным количеством сучков. Толщина зависит от выбранного типа теплоизоляции.

До начала монтажа, резки деревянных материалов их необходимо тщательно обработать защитными составами от влаги, порчи насекомыми, огня. Это существенно продлит срок эксплуатации всей кровельной конструкции.

Частые ошибки и рекомендации по строительству

При самостоятельном возведении каркаса крыши владельцы по причине неопытности или спешки допускают грубые ошибки.

Разберем основные из них, приведем варианты решений:

1. Отсутствие проекта. Приводит к перерасходу материалов, неправильному монтажу основных элементов. На бумаге исправить возможные недочеты проще, чем разбирать часть конструкции каркаса.
2. Применение для стропил досок с обзолом (корой с одной и нескольких сторон). Считается грубым нарушением строительных норм. Под корой могут оставаться насекомые, развиваться грибок, что приведет спустя время к порче элементов каркаса, снижению его прочности. Весь пиломатериал должен быть очищен от коры.
3. Использование пиломатериала естественной влажности. Желание сэкономить на покупке сырья приводит к деформации каркаса, снижению прочности соединений по узлам. Материал нужно брать сухой без дефектов. Это продлит срок службы конструкции и станет гарантией прочности каркаса.
4. Дерево не покрыто защитными растворами. Несмотря на то, что хвойные породы более стойкие к влаге, со временем без защитной пропитки начнут покрываться грибком и гнить, приводя в негодность другие слои кровельного пирога. Поэтому обработка антисептиками всех деревянных элементов, используемых при строительстве, обязательна.

Особенности конструкции односкатной крыши

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

• Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
• Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º, в процентном выражении это будет от 5% до 25%.

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

• Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
• Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Указанные соперники привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Уклон односкатной крыши может быть обеспечен:

• Традиционно разными по высоте стенами или рядами опорных столбов.
• Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
• Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяется пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Что нужно учесть?

При обустройстве такой конструкции особых ограничений в выборе кровельного, теплоизоляционного материалов нет. Отлично подойдет для гаража, пристроенной к дому веранды, летней кухни, беседки, навеса. Есть вариант жилых домов с односкатной крышей.

При проведении расчетов показателей кровли следует учесть ряд факторов, которые оказывают значение на окончательный результат. Среди них:

• климатические условия региона;
• рельеф местности;
• размеры постройки;
• количество этажей;
• вид утеплителя, кровельного материала;
• угол наклона ската;
• постоянные и временные нагрузки на крышу.

Перед началом выполнения расчетов необходимо ознакомиться с действующими законодательными нормами СНиП II-26-76 (с Изменением N 1), составленными опытными инженерами-архитекторами. Это сократит время на поиск недостающей информации, поможет избежать ошибок.

Разберем подробнее значимость и особенности расчетов ключевых параметров односкатной крыши.

Длина ската

Первым катетом будет дистанция по вертикали от верха конька до низа свеса карниза, вторым – горизонталь от края свеса карниза до перпендикулярной линии к коньку. Гипотенузой будет длина ската. Для окончательного результата остается извлечь из полученного числа квадратный корень.

Ширина

Ширина кровли напрямую зависит от расстояния между стенами, размеров постройки:

• При показателе в 4,5 м хватит 2 брусков мауэрлата, зафиксированных на стенах. Плюс стропильные ноги, что опираются на мауэрлат.
• При ширине 4,5-6 м потребуется усиление лежнем, подстропильной ногой.
• Ширина крыши свыше 6 м подразумевает обустройство сложной стропильной системы, желательно еще с дополнительной несущей стеной, куда будут опираться стойки.
• Если задействованы балки свыше 8 м, то рекомендуется выполнить их сращивание. На стыках потребуется усиление монтажными пластинами либо кусками досок.

Высота

Вычислить длину кровли можно 3 способами:

1. Геометрический. В основе теорема Пифагора. Односкатная крыша по форме – прямоугольный треугольник. Гипотенузой считается длина стропильной ноги.
2. Тригонометрический. Здесь понадобится поставить готовые значения в формулы:
   • Б=А*tgY, где Б – длина стропил от стены до конька, А – длина балок стропил, Y – угол наклона ската;
   • X=A/sinY, где Х – длина стропильных балок, начиная от конька до края стены, что напротив.
3. Строительные калькуляторы. Работают в онлайн режиме. Разработаны в соответствии с действующими стандартами. Рекомендуется применять как дополнение как одному из вышеперечисленных способов.

При расчетах не нужно забывать про свес. Минимальный размер – 20 см. Но чтобы крыша смотрелась аккуратно и гармонично оптимальный вариант – 60 см.

Угол наклона

Для большинства регионов России оптимальным считается показатель 20-30 градусов. В регионах с большим постоянным снежным покровом рекомендуется делать наклон ската под углом от 45 градусов.

Чем выше будет угол наклона ската, тем больше выйдет расход кровельного материала. Предел наклона крыши (минимальный, максимальный) из разных материалов существенно отличается:

• металлочерепица – 20-30 градусов;
• профнастил – 8-20 градусов;
• шифер – 20-50 градусов;
• фальцевая кровля – 18-30 градусов;
• рубероид – 5-10 градусов;
• мягкая кровля – 5-20 градусов.
