Особенности устройства форточки для теплиц — освещаем все нюансы

Принцип работы

Привод для форточек теплиц бывает:

• биметаллический;
• гидравлический;
• электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

https://youtube.com/watch?v=OV8vUfc-FXg%3F

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

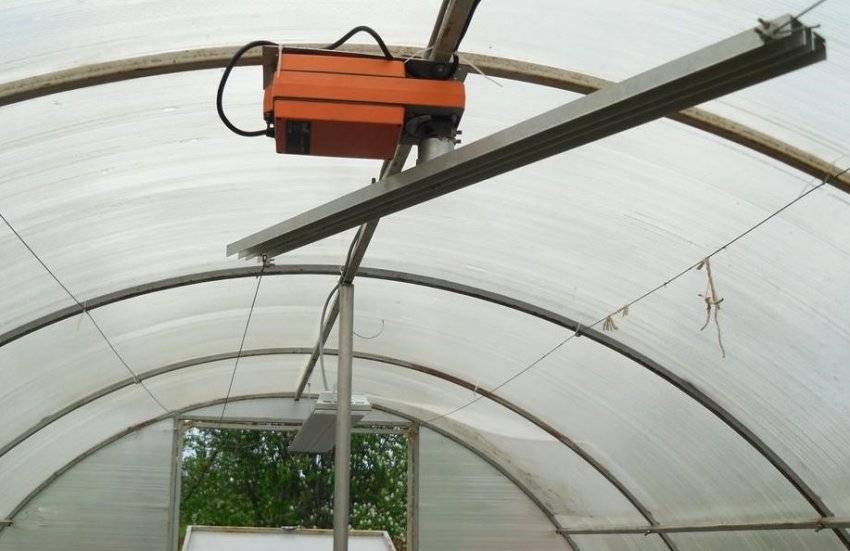

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

https://youtube.com/watch?v=UG3-Scp_mhc%3F

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

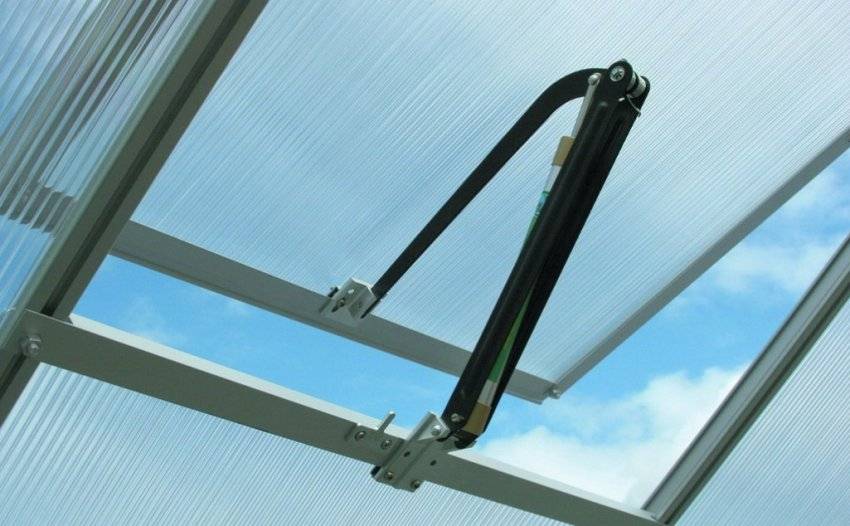

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплицеВажно: При установке колбы следите, чтобы она не оказалась в тени, так как там она будет медленнее нагреваться относительно общей температуры в теплице. Это задержит открывание форточки, что приведет к перегреву и может нанести вред растениям. . Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

https://youtube.com/watch?v=eA6DC-fgO-Q%3F

Виды и принцип действия автоматического проветривания теплиц

Принцип работы любого автоматического проветривания теплиц с термоприводом основан на открывании и закрывании форточки в результате температурных показателей в помещении. Существует несколько видов устройств для проветривания теплиц. Каждый из них отличается физическим принципом, положенным в основу работы прибора, и имеет свои преимущества и недостатки.

Электронный термопривод

Система состоит из вентиляторов, размещенных в верхней части теплицы, и термореле с датчиками, контролирующими их работу. Этот один из самых удобных и эффективных способов регуляции температуры.

Достоинствами использования электронного термопривода являются:

• рациональность;
• точная регулировка температуры, которая не имеет инертности;
• широкий диапазон мощности, который подходит под любые размеры теплиц;
• способность использовать в теплицах любой конструкции.

Недостатками электрического проветривателя для теплиц является его полная зависимость от электроэнергии и ее бесперебойной поставки. Чтобы устранить этот недостаток, можно установить резервный источник питания в виде аккумулятора, генератора или накопителя солнечных батарей.

Знаете ли вы?Первые теплицы появились в Древнем Риме. Римляне высаживали растения в тележки на колесах. Днем размещали их на солнце, а на ночь прятали в теплые помещения.

Принцип действия пластины, изготовленной из разных металлов

Значительно реже используется автопроветриватель для теплицы, принцип действия которого основан на способностях различных металлов по-разному реагировать на скачки температур. Такое устройство носит название биметаллическая система. Она состоит из двух пластин, состоящих из металлов с разным коэффициентом линейного расширения. При нагреве пластины изгибаются в одну сторону и открывают форточку, при охлаждении – в другую, закрывая ее.

• полная автономность и независимость от источников питания;
• простота монтажа;
• можно эксплуатировать длительное время;
• дешевизна.

• инертность. При недостаточном прогревании форточка не откроется;
• маломощность. Приспособлена только под легкие рамы;
• проблематичность подбора металлов, способных расширяться при нужной для растений температуре.

Знаете ли вы?Теплицы, приближенные по внешним признакам к сегодняшним, появились в XIII веке в Германии. Создателем их считают Альберта Магнуса, которого католическая церковь признала колдуном. А строительство теплиц было запрещено инквизицией.

Особенности работы конструкции на основе гидравлики или пневматики

Система с термоприводом для автоматической теплицы имеет в основе гидравлический или пневматический принцип работы. Разница этих принципов в рабочем теле: жидкости или воздухе. Систему можно изготовить самостоятельно или купить в магазине.

Прибор состоит из цилиндра, наполненного специальной жидкостью, и штока, который двигается под силой расширения или сжатия этой жидкости. Жидкость при температуре 23 градуса начинает расширяться и выталкивает шток с усилием более 20 кг, открывая форточку. Закрываться система должна под собственным весом по мере задвижения штока. Если окно имеет конструкцию, которая нуждается в закрывании, то для этого предлагается либо пружина, либо аналогичный механизм обратного действия.

Такая система имеет ряд преимуществ:

• надежность и долговечность;
• независимость от источника питания;
• простота крепления к раме. Нужна всего лишь отвертка или шуруповерт;
• достаточная мощность для рам любого типа.

Недостатки гидравлической системы проветривания:

• инертность процесса. При резком понижении температуры закрытие проходит медленно;
• температура отслеживается только в месте крепления системы;
• высокая стоимость, поэтому экономически не выгодна для маленьких теплиц.

Устройство и принцип действия термопривода и электропривода

Производители выпускают устройства различных модификаций. Основой любого термопривода является гидравлическая система. Внутреннюю колбу заполняют смесью, которая расширяется при повышении температуры и выталкивает поршень, открывающий заслонку форточки теплицы. При понижении градуса жидкость принимает исходное состояние, и люк для проветривания закрывается.

Электропривод для открывания форточки теплицы работает по аналогичному принципу. Датчик повышения температуры приводит в движение толкатель, который ослабляет фиксаторы. Затем он запускает рычаг для открывания форточки.

Внимание! При резком повышении температуры датчик может не сработать. В таком случае форточку открывают руками или ждут запоздалой реакции термодатчика

Чем термопривод лучше электропривода

Жидкостью для заполнения внутренней колбы привода в большинстве случаев является масло. Многие дачники замечали, что система слишком долго не реагирует на повышение температуры, этот недостаток плачевно сказывается на развитии растений.

Возможность сделать термопривод для теплицы самому является для многих владельцев дачных участков хорошим выходом из сложившейся ситуации. Устройство автоматического проветривания в течение пяти минут реагирует на изменение температуры, и растения всегда находятся в комфортном для них микроклимате.

Виды форточек

Существуют такие конструкции для вентиляции:

• механические;
• автоматические.

Автофорточка оборудована электроприводом. Механическое приспособление уступает автоматике, так как система реагирует на изменение температуры с помощью установленной фрамуги. Конструкция создаёт нужные климатические условия для выращивания различных культур, таким образом упрощая уход за ними. Автоматические приспособления разделяют на три вида, их рассмотрим ниже, каждый по отдельности.

Советуем почитать как сделать умную автоматическую теплицу из поликарбоната своими руками.

Гидравлические

Простая система со встроенной гидравликой. Она подключена к конструкции форточки. Данный вид работает автономно, а также он надёжнее. Плюсом гидравлической конструкции является то, что можно самостоятельно установить необходимую мощность в системе. Принцип работы такой вентиляции заключается в следующем: устройство измеряет температуру и влажность воздуха, с помощью чего решает, нужно открывать или закрывать форточку. Такая методика регулирует процесс проветривания. Рассмотрим подробнее, из чего состоит данный вид вентиляции.

Две ёмкости с жидкостью, которые представляют собой рычаг, соединённые между собой шлангом. Эти ёмкости размещены на разной высоте — одна сверху, вторая снизу. Нижняя полностью герметичная ёмкость является регулятором температуры, а верхняя задействована в роли утяжелителя. Процесс работы устроен по законам физики. В момент, когда температура повышается, воздух снизу греется, затем под напором вытесняет жидкость и перемещает её вверх, вследствие чего вес колбы увеличивается, конструкция открывается. При охлаждении по прошествии 20 минут система автоматически закрывается.

Основным недостатком такой конструкции можно считать неспособность защитить уязвимые к переохлаждению растения.

Знаете ли вы? Голландия — одна из стран мира, в которой построено наибольшее количество теплиц с автоматической вентиляцией. В Нидерландах сооружена самая большая оранжерея площадью в 10 500 га.

Электрические

Электрическая состоит из вентилятора и реле. В момент повышения температуры срабатывает реле и включается вентилятор.

• Основными преимуществами считаются:
• чувствительность к температуре;
• высокая мощность;
• данная конструкция занимает мало места;
• её работу можно регулировать.

Важно! Для того чтобы избежать данной проблемы устанавливают квадратную форточку, к которой крепят ручку или крючки, с помощью которых её можно открыть вручную. Также можно установить дополнительное питание с помощью солнечных батарей или генератора

Несмотря на обстоятельства, дополнительное окно, которое можно открыть самостоятельно, решит любую проблему ухода за растениями в теплице, поскольку не только автоматика, но и воля садовода будут решать, в каких условиях будут находиться растения. Также можно соорудить самодельный подъём форточки с помощью стеклоподъёмников. Для этого необходимо установить термостат, который служит для измерения направления электрического двигателя для определения температуры с помощью микроконтроллера в режиме термостата и таким же образом отключает двигатель по конечным выключателям.

Принцип работы заключается в том, что в конструкции встроены два концевика. Когда устройство включено и температура ниже установленной, двигатель двигается в сторону и закрывает форточку, поскольку срабатывает первый концевик. Когда температура повышается, двигатель двигается по часовой стрелке, срабатывает второй концневик, и конструкция не закрывается, а открывается. И так по циклу.

Биметаллические

Привод данной вентиляции работает благодаря свойствам отличающихся металлов, которые могут сжиматься и растягиваться. В основе используются раздвижные металлические элементы, обладающие отличным коэффициентом тепла на расширение.

Суть работы данной системы заключена в приводе, который при нагревании прогибается и открывает форточку, при охлаждении закрывает. Таким образом, происходит автооткрывание фрамуги. Основным недостатком биметаллической вентиляция является небольшая мощность, из-за чего данный тип не используется в промышленных целях, а только в небольших теплицах.

Типы автоматизации систем вентиляции

Автоматическое проветривание теплиц – это единственный способ обеспечить растениеводу свободное время, т. к. он избавляется от постоянного контроля за температурой и показателями влажности. Автоматы могут быть:

• электрическими;
• гидравлическими;
• термическими.

Электрическая автоматика используется в местах беспрерывной подачи электроэнергии. Эту вентиляцию используют на больших фермах и в домашних хозяйствах. Системой управляет специальный блок, к которому подключены датчики температуры и влажности и сам привод.

Когда в тепличном пространстве становится жарко, двигатель включается, открывая форточку, а если становится прохладно, он ее закрывает. Если электрическая сеть ненадежна или отсутствует, система перестает быть эффективной. Лучше использовать гидравлический автомат для проветривания теплиц.

Автоматическое открывание форточек в теплице в гидравлических схемах происходит за счет использования законов физики. Управляет форточкой специальный шток, который является частью гидравлического цилиндра.

В гидравлических системах, применяющихся в теплице, автоматическое открывание форточек происходит за счет законов физики

Гидравлическая система заполнена веществами, которые при нагреве расширяются, создавая давление на шток. По мере спада температуры вещество возвращается в свое обычное состояние. Управление форточкой осуществляется движением веществ.

Термический аппарат для проветривания теплиц используется только для некоторых построек. Дело в том, что функционирование такой автоматической системы основано на расширении материалов под действием высоких температур.

Проветривающие свойства двух пластин из разных материалов проявляются при их деформации. Усилие, которые оказывают эти процессы на форточки, очень мало. Такое оборудование подходит только для поликарбонатных построек.

Вентиляция своими руками

В процессе создания автоматического проветривателя для теплиц понадобятся:

• пневматический привод;
• гидравлический цилиндр;
• пластины из металла.

Гидравлика работает согласно с таким принципом: жидкость расширяется, реагируя на тепло, увеличение температуры ведет к вытеснению жидкости с одного сосуда в другой (с меньшим объемом). Увеличенная малая емкость откроет фрамугу. Когда температура снова снижается, жидкость затягивается обратно, фрамуга закрывается.

Главное достоинство — поддержание абсолютной автономности, долговечность и надежность. Кроме того, нет необходимости подключать электроэнергию.

Существенным минусом является тот момент, что при резких колебаниях температуры воздуха форточки не успеют закрыться. Также система не может использоваться при боковых фрамугах.

Пневмоприводная система

В основе работы — энергия, получаемая в результате расширений нагретых воздушных масс. При изготовлении устройства необходимы:

• поршень с пенопластовым штоком;
• соединительный резиновый шланг;
• старая металлическая канистра либо другая емкость для сбора воздуха;
• цилиндр диаметром до 20 см с припаянным днищем;
• шарик из пластизоли;
• шкив;
• шнур для тетивы;
• коромысло.

Направляющую следует прикрепить вверху цилиндрического основания. Чтобы обеспечить соединение со шлангом, снизу сверлят отверстие. Пневматика для проветривания работает так: солнечные лучи прогревают воздух, находящийся в канистре. Это приводит к надуванию шарика, в результате чего поршень со штоком поднимется, тетива натянется, а форточка откроется. Закрывается она после того, как жидкость сжимается.

Биметаллические пластины

Для создания системы понадобятся биметаллические пластины с различным расширением. Когда пластина разогревается, ее размеры увеличиваются, она изгибается, форточка открывается. Обратный процесс наступит после охлаждения. Для изготовления необходимо взять полоски металла и обструганные доски (дюймовые).

В нижней части теплицы закрепляют два элемента, а между пластиной и доской вставляют брусок и соединяют. Форточки скрепляют, применяя шарниры (болтики, вставленные в трубку).

Главное достоинство таких конструкций в том, что их изготовление будет простым и дешевым. Но они не отличаются значительной мощностью, т. к. не могут открыть большие форточки.

Инновационный вид теплицы

Все дачники прекрасно понимают, насколько вредным для растений может быть высокая температура в теплице:

• Количество и их размеры зависит от размеров теплицы. Для теплиц восемь-десять метров в длину устанавливают по форточке с каждой стороны.
• Плюс нашей инновационной теплицы состоит в том, что есть возможность самостоятельно поместить форточки в наиболее удобных, местах.

Чтобы установить форточки для проветривания теплиц необходимо:

• Отметить места расположения форточек.
• Вырезать отверстия в поликарбонате, соответствующие размеру форточки.
• Зафиксировать верхнюю часть форточки.
• Вмонтировать агрегат – автоматический открыватель (см. Автоматическое открывание форточек в теплице: особенности механизма).
• Заизолировать поликарбонат скотчем для избегания попадания влаги.

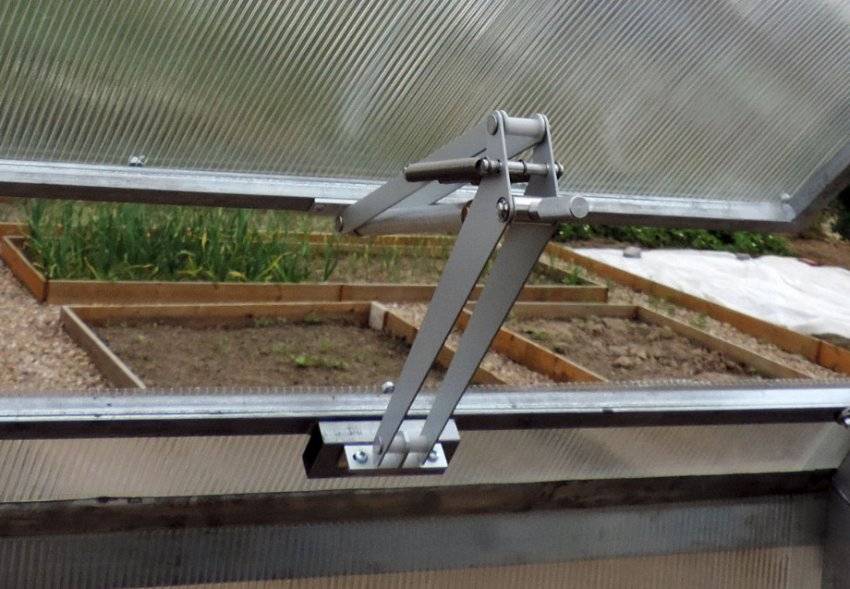

Механизм открывания форточки теплицы

Схема форточек в теплице довольно проста. И создана таким образом, что форточка открывается сама.

Форточки, конечно, можно зафиксировать при помощи специальных-приспособлений держателей, которые будут удерживать их в определённом положении:

• Однако крайне неудобно регулировать температуру самостоятельно, обвешивать теплицу термометрами и каждые полчаса проверять изменение температуры.
• Гораздо проще вмонтировать специальные устройства в форточки, которые будут автоматически открываться или закрываться в случае смены температуры.
• Эти датчики не являются каким-то особенным творением человеческого гения, а лишь работают в соответствии с законами физики.

Основной прибор в этом приспособлении – гидроцилиндр, внутри которого находится жидкость:

• При изменении температуры в сторону повышения жидкость увеличивается в объёме, и приводит в движение рычаг, который, в свою очередь, открывает форточку.
• Закрывается форточка также автоматически. При постепенном снижении температуры, жидкость сужается в объёме, что позволяет форточке стать на своё место.
• Процесс этот автоматический и не требует никаких дополнительных усилий извне.
• В то же время он более надёжный, чем электричество. И срабатывает именно в те моменты, когда есть необходимость в проветривании (см. Делаем автоматическое проветривание теплицы своими руками).
• Это именно тот приятный случай, когда законы природы работают на Вас. Подходит данный агрегат автоматического открывания форточек лишь для обтекаемых форм теплицы.

Как сделать автопроветривание?

Теперь поговорим о том, как собственноручно создать рассматриваемую систему. В основе простейшей конструкции будут две обычные стеклянные банки для консервации. Одна банка будет иметь объем три литра, а вторая – 800 миллилитров.

Кроме них, нам потребуются:

• одна жестяная крышка для закатки;
• полиэтиленовая крышка;
• тридцатисантиметровая труба, выполненная из меди либо латуни;
• трубка для капельницы метровой длины;
• деревянный брусок, размеры которого должны быть равны габаритам форточки;
• пара гвоздей типа «сотка»;
• тонкая проволочка либо кусок веревки;
• олово, а также канифоль.

Если говорить об алгоритме создания системы проветривания, то он будет состоять из 3 основных этапов.

• Сначала требуется налить в 3-литровый баллон восемьсот миллилитров воды и закатать его жестяной крышкой. Затем в крышке просверливается отверстие, и в него вставляется трубка из латуни таким образом, чтобы до дна оставалось примерно 2-3 мм. Отверстие тщательно герметизируется при помощи герметика, пайки или иным способом.
• В полиэтиленовой крышке аккуратно проделываем отверстие и просовываем в него гибкую трубочку так, чтобы расстояние до дна маленькой банки было таким же, как и в первом случае. Надежно герметизируем отверстие и закрываем этой крышкой маленькую банку. Готовая конструкция представляет собой простейший сифон пневмогидравлического типа.
• Теперь остается лишь разместить емкости в разных частях теплицы, а также прикрепить к раме противовесный брус. После этого механизм будет готов к эксплуатации.

Такая простая и удобная в использовании конструкция была создана еще в 2000 году и с тех пор успешно используется в самых разных теплицах. Суть ее работы довольно проста и состоит в том, что при росте температуры, теплый воздух постепенно вытесняет воду из большей баночки в меньшую. Ее масса становится больше, и форточка, соответственно, открывается. А при снижении температурных показателей, большой баллон «вытащит» воду назад, и фрамуга по причине наличия противовеса восстановит свое первоначальное положение.

Такой простой и в то же время надежный вариант будет подходящим исключительно для фрамуг, которые открываются по центральной оси по горизонтали. Кстати, угол открытия следует ограничивать упором специального типа. Раз в пару-тройку недель в большой баллон требуется доливать новую жидкость, вместо той, что испарилась. В общем, как можно убедиться, выбрать автомат для парника – процесс довольно интересный и требующий серьезного внимания.

В следующем видео вас ждет краткий обзор автоматики для проветривания теплиц.

Как делается форточка для теплицы из поликарбоната своими руками – поэтапная инструкция

Визуально размечаем по высоте теплицу на 3 части, в самой верхней будем устанавливать форточку. Обследуем каркас, проемы должны располагаться между несущими элементами. Например, форточка для арочной теплицы будет эргономична и удобна, если ее устроить между верхней и следующей снизу поперечиной, под самой высокой точкой дуги.

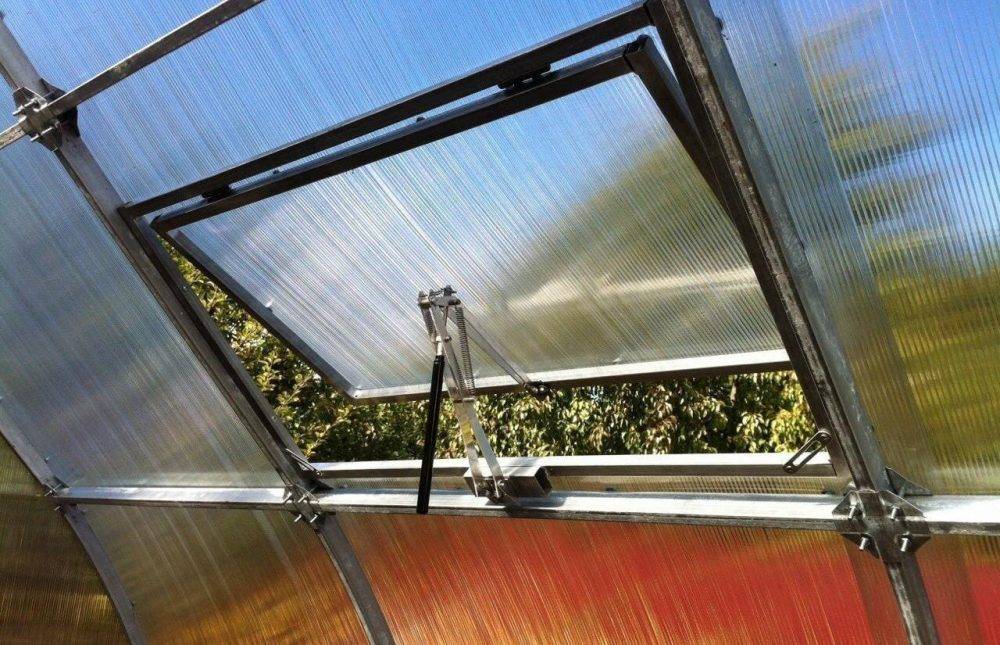

На фото грамотно устроенная форточка для теплицы из поликарбоната, автомат биметаллический, расположен посередине, чтобы равномерно распределить вес фрамуги

Видео ниже подскажет, как правильно согнуть элементы и сделать фрамуги для арочной конструкции.

https://youtube.com/watch?v=Np9xw722lG4%3F

Если расстояние между перекрестиями несущих элементов большое для форточки, то дополнительно делаем раму в размер фрамуги. Берем 4 отрезка трубы, складываем в прямоугольник, по углам устанавливаем уголки, закрепляем саморезами по металлу. При наличии оборудования раму можно сварить. Если каркас и без того прочный, достаточно прикрепить к нему поперечную планку, на которой будет держаться открывающаяся часть форточки.

На фото желтая поперечная планка – один из способов сделать основание для крепления форточки

Далее делаем рамку в размер, для ее изготовления лучше использовать легкий материал, если это металлический каркас, то взять более тонкие трубы, для деревянного подойдут бруски 20*40 мм. На готовую рамку устанавливаем петли, простые шарнирные, и крепим к поперечнику

Важно, чтобы с внешней стороны она была заподлицо с основным каркасом, а форточка арочной теплицы должна повторять форму дуги каркаса

Фото-пример, как собрать рамку для форточкиСовет: Если рама для форточки большого размера, то подъемник большой мощности рекомендуется устанавливать посередине, для этого в раме следует сделать дополнительное ребро жесткости. На маленьких и легких форточках автопривод можно устанавливать сбоку.

Если теплица уже покрыта поликарбонатом, у наружной стороны прикручиваем укрывной материал к раме, и прорезаем ножом по середине каркасного профиля. Чтобы избежать протечек, по периметру форточки делаем гидроизоляцию, идеально подходит самоклеющаяся резиновая прокладка.

Так как каркас для форточки у нас без фаски, чтобы фрамуга не проваливалась внутрь теплицы, устанавливаем стопор, это могут быть уголки или кусок трубы, вариант представлен на фото ниже. Нелишней будет и защелка, очень удобно использовать магнитные приспособления.

В прямоугольнике выделено, как сделать простейший стопор

В случае установки автоматического привода, защелка не нужда. Готовый механизм можно купить в магазине, собрать по инструкции и установить по месту. В целях экономии, можно сделать автомат открывания форточек для теплиц своими руками.

Обязательно смотрите видео, как сделать гидроцилиндр для открывания форточки и двери в теплицы из обычного амортизатора.

https://youtube.com/watch?v=nOIV8Bk2dxw%3F

В заключении предлагаем читателям смотреть ролики, установка форточки на теплицу, на видео подробно рассказаны все этапы сборки и монтажа.

https://youtube.com/watch?v=-_hnpdT2lRU%3F

Следующее видео расскажем об очень бюджетном варианте устройства открывающейся фрамуги в теплице.

https://youtube.com/watch?v=ld-KGrAVnr8%3F

Особенности

Дачи, оборудованные теплицами, всегда радовали своих обладателей большим урожаем. Зимой в теплицах из поликарбоната, наиболее популярных в настоящее время, условия для содержания растений оптимальны. Но при увеличении солнечной активности весной и летом ситуация меняется.

Температура в теплице становится слишком высокой и может губительно сказаться на растениях, выращиваемых в ней. Поэтому в такой конструкции форточка особенно важна.

Подвижная часть теплицы, предназначенная для проветривания, называется форточкой. Данное устройство позволяет создать в парнике свой микроклимат, благотворно влияющий на выращивание различного рода овощных культур.

Форточка обладает следующими особенностями:

• предотвращает опасность возникновения конденсата;
• обеспечивает правильное движение воздушных масс;

• устраняет сильный перегрев воздуха в теплице днем;
• сводит к минимуму перепад температур между днем и ночью;
• позволит провести адаптацию растений, перед высадкой в открытый грунт.

Форточка в теплице не допустит возникновения мокриц, тли, слизней, всякого рода вредителей и бактерий, которые всегда появляются в теплых и влажных помещениях. Теплицы, в которых соблюдены обозначенные условия, будут радовать отличным урожаем.
