Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Селективность

Cat A или Cat B – категория применения в отношении селективности.

Cat A – это обычный автомат. Cat B – это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

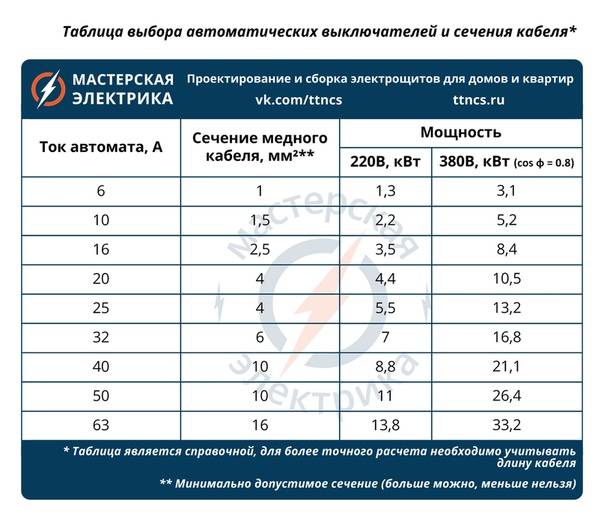

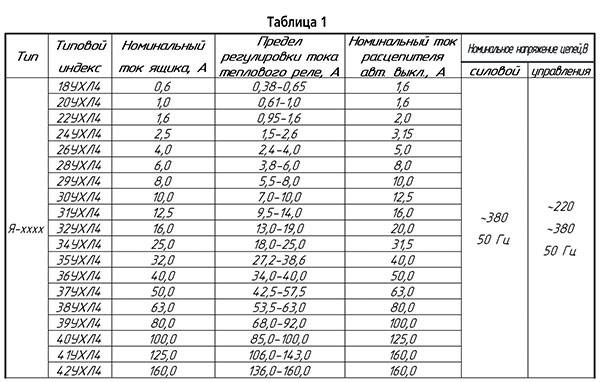

Номиналы автоматов по току таблица

Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.

Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.

Поэтому таблица автоматов по мощности и току выглядит следующим образом:

Сечение медных жил кабеля, кв.мм	Допустимый длительный ток, А	Номинальный ток автомата, А	Максимальная мощность (220 В)	Применение
1,5	19	10	4,1	Освещение
2,5	25	16	5,5	Розетки
4	35	25	7,7	Водонагреватели, духовки
6	42	32	9,24	Электроплиты
10	55	40	12,1	Вводы в квартиру

ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!

Мощность рассеивания автоматических выключателей

Рассеивание — это потери электроэнергии, которые в виде тепла уходят в окружающую среду. Для примера приведу паспортные значения рассеиваемой мощности для автоматов ВА 47-63 (для новых автоматов при значениях тока, равных номинальному):

Номинальный ток In, A	Мощность рассеивания, Вт
1-полюсные	2-полюсные	3-полюсные	4-полюсные
1	1,2	2,4	3,6	4,8
2	1,3	2,6	3,9	5,2
3	1,3	2,6	3,9	5,2
4	1,4	2,8	4,2	5,6
5	1,6	3,2	4,8	6,4
6	1,8	3,6	5,5	7,2
8	1,8	3,6	5,5	7,33
10	1,9	3,9	5,9	7,9
13	2,5	5,3	7,8	10,3
16	2,7	5,6	8,1	11,4
20	3,0	6,4	9,4	13,6
25	3,2	6,6	9,8	13,4
32	3,4	7,5	11,2	13,8
35	3,8	7,6	11,4	15,3
40	3,7	8,1	12,1	15,5
50	4,5	9,9	14,9	20,5
63	5,2	11,5	17,2	21,4

Как видим, автоматический выключатель тоже хочет есть. Поэтому не стоит увлекаться и втыкать автоматы везде, где это возможно. Где же происходят потери? Основная часть приходится на тепловой расцепитель. Но не надо излишне драматизировать ситуацию. Эти потери пропорциональны протекающему току. Поэтому, если например нагрузка в 2 раза меньше номинальной, то и потери будут соответственно в 4 раза меньше, а при отсутствии нагрузки не будет и потерь. Если их представить в процентном виде, то будут величины порядка 0,05-0.5%, причем наименьший процент у самых мощных автоматов. В самих контактах, пока автомат новый, потери незначительны. Но в процессе эксплуатации контакты будут подгорать, переходное сопротивление будет расти, а с ним будут расти и потери. Поэтому у старого автомата потери могут быть заметно больше. Как измерить потери —

Принцип работы защитного автомата

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Автоматические выключатели разных производителей

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.

Как защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

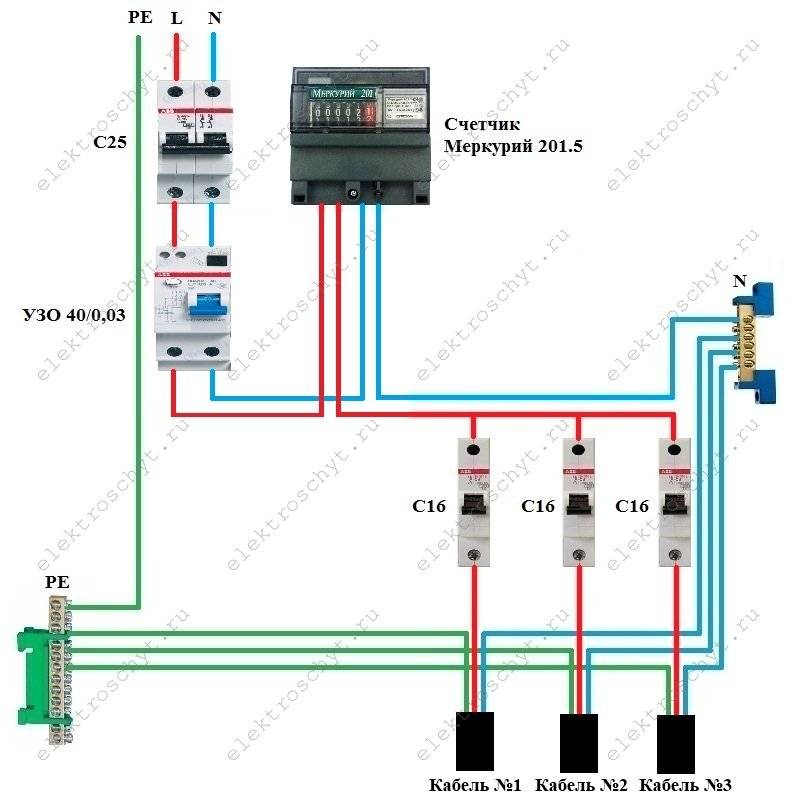

Устройство внутриквартирной разводки

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде «дерева» – графа без циклов. Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки.

Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям. В функции групповых автоматов входит контроль силы тока по отдельным линиям.

Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат. Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение.

При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Выбор автоматов,УЗО и сечения провода- быстро и точно!

Здравствуйте уважаемые читатели моего сайта!

На этот раз я покажу как можно очень быстро и точно выбрать автоматический выключатель, УЗО (устройство защитного отключения) и необходимое сечение провода при ремонте или монтаже электропроводки.

И поможет нам в этом отличная прога под названием “Электрик”.

Я уже неоднократно рассказывал как пользоваться этой программой, читайте:

“Программа Электрик. Потеря напряжения. Куда теряется электричество в проводах?”

“Сколько денег надо на электропроводку?”

“Не знаете как выбрать автомат?Воспользуйтесь программой Электрик!”

Итак, как же нам поможет “Электрик”? Смотрим.

Открываем программу и внизу нажимаем кнопку “Квартира”.

В открывшемся окне вы увидите готовый вариант однолинейной схемы электропроводки в доме. Кто не знает что это такое и с чем все это едят- не пугайтесь, ничего сложного нет!)))

Обратите внимание

Здесь указываем что материал электропроводки у нас- медь, тип проводника- кабель и количество жил- трехжильный. По выбору схемы чуть позже.

Ввод в дом показан в верхней части схемы, то есть направление мощности- сверху вниз. Вводной кабель- трехжильный, две жилы кабеля подключаются на автоматический выключатель АВ (первый если считать сверху вниз).

Два штриха на кабеле означают две жилы. Это фаза (L) и ноль (N), а жила заземления (PE) показана правее.

С вводного автомата фаза и ноль идут на электросчетчик Wh.

А далее электропроводка “разбивается” на несколько групп.

Программа “Электрик” предлагает насколько вариантов однолинейных схем- 4 варианта. Отличаются они именно количеством и составом групп. Вот например я показал различие между Схемой №1 и Схемой №2:

Вот они- все 4 варианта схем:

Далее после выбора схемы надо указать в соответствующем поле  мощность подключенных электроприборов и их коэффициэнт мощности.

Это можно помотреть или в паспорте на электроприбор или на его корпусе. Может в этом нам помочь и программа “Электрик”.

Для этого нажмите “Выбрать мощность” и в открывшемся окне кликните один раз на нужном электроприборе. Можно выбрать несколько приборов, программа автоматически суммирует мощность.

Важно

После того как вы выбрали в этом окне электроприборы, окно НЕ закрывайте! А кликните левой мышкой один раз в ту клеточку мощности, которую вы искали:

Аналогичным способом заполните все клеточки мощности

С параметрами косинуса фи я предлагаю не заморачиваться, это не очень важно, можете указать во всех клетках значение 0,9

Если внимательно смотреть то увидите что на заднем плане в основном окне программы так же указывается общая мощность указанных электрических цепей:

После того как все поля заполнены, нажимаем на кнопку “Расчет” и программа начинает делать подбор номиналов автоматических выключателей. УЗО и сечение провода.

Через пару секунд- все готово!

Вот таким образом программа “Электрик” может помочь в выборе автоматов. узо и сечения провода для электропроводки.

Как видите- для той мощности что я указал на однолинейной схеме с такими мощными электроприборами как электроплита в 6кВт да еще на кухню с сантехническим оборудованием выделил 8,5кВт- требуется вводной кабель 25 кв.мм по меди и 100 амперный вводной автомат.

Конечно в реальности такого нет, на квартиру энергоснабжающая организация никогда не разрешит использовать такую мощность с тОком в 100 ампер да еще по одной фазе…

Но тут еще следует учесть что это МАКСИМАЛЬНО возможная мощность если включить разом ВСЕ электроприборы, в реальности такого конечно никто не делает)))

Совет

Поэтому в приведенном мной примере я бы установил на ввод автомат на 40 ампер, автомат АВ-цепь сантех. оборудования заменил бы на 20А, остальное оставил как есть.

А как бы вы поступили?

На правах рекламы:

Если вас интересует ремонт или изготовление рукавов высокого давления, то все это можно заказать в специализированном сервисном центре где можно сделать грамотный ремонт шлангов.

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой видеоканал на Ютубе!

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

Бренд и цена как критерий выбора автоматического отключателя

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

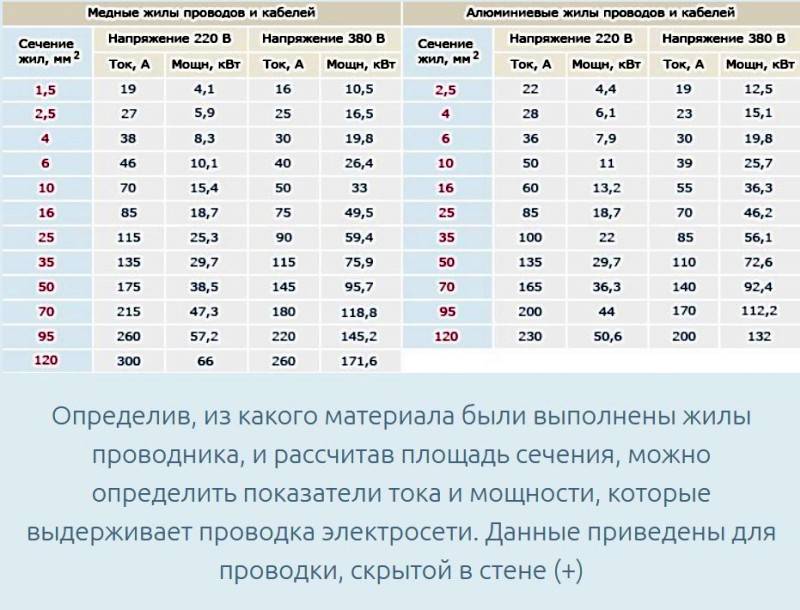

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4

Важно суммировать все электроприборы, даже те, которые включаются на короткое время

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер

Поэтому сегодня особенно распространены системы с 10 килоампер.

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети

Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время

Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Как рассчитать номинал автоматического выключателя

Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.

cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)

Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.

Формулы и пояснения:

• P = S * cos ϕ;
• Q = S * sin ϕ;
• S = P/ cos ϕ;
• ϕ – угол между векторами P и S (фазовый сдвиг).

Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).

Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.

В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):

• А – 30% (20-30);
• B – 200% (4-5);
• C – 5 раз (1,5);
• D – 10 раз (0,4).

Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.

Измерение напряжения мультиметром

Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.

Вычислить силу тока можно следующим образом:

• P/U – постоянные источники питания, резистивные нагрузки;
• P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
• P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.

Выбор сечения жил

Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.

Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:

• уточняют схему подключения потребителей;
• собирают паспортные данные техники, измеряют напряжение;
• по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
• для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
• определяют кабельную продукцию с подходящим сечением проводника.

Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).

Пример выбора номинала автомата для каждой линии

Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.

Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.

Разновидности автоматов

Выпускают немало вариантов устройства. При покупке необходимо оценить отключающую способность, число полюсов, время-токовые характеристики.

Классификация по отключающей способности

Этот параметр определяет величину тока, которая считается коротким замыканием. При достижении такого показателя автомат размыкает цель и отключает свет и приборы.

• На 4500 А – используется для защиты электросетей в жилых домах старой постройки. Проводка здесь не рассчитана на высокую нагрузку.
• На 6000 А – применяется для предотвращения неисправностей в новостройках: жилых домах, офисах, некрупных магазинах.
• На 10000 А – промышленная установка, используется в крупных общественных зданиях и на производстве. Ток такой величины обычно регистрируется только поблизости от подстанции.

Классификация по числу полюсов

Показатель указывает, какое максимально число кабелей можно подключить к автомату. При скачке напряжения на полюсах отключается ток.

• Однополюсный – конструкционно самый простой аппарат. К нему подсоединяют только 2 провода: вход и выход. Он защищает от короткого замыкания и перегрузок, однако полной безопасности не обеспечивает. При подключении нулевой провод подсоединяют к нулевой шине в обход автомата. Поэтому при срабатывании предохранителя отключается только фаза. Нулевой провод остается присоединенным к питанию, поэтому вероятность получить удар током сохраняется.
• Двухполюсный – вводный предохранитель. Автомат подключают с помощью 4 проводов, из которых 2 приходят от сети, а 2 – выходят. Двухполюсный вариант отключает фазу и ноль одновременно. После его срабатывания можно отключать приборы и обследовать сеть без всякого риска.
• Трехполюсный – модель для трехфазных потребителей. Подключается аппарат проводами: 3 на вход, 3 на выход. Фазные провода защищаются, заземление – нет. Это вводное устройство отключает одновременно фазу и ноль. Чаще используется в промышленности, однако на деле большинство загородных домов, где есть крупные потребители, наподобие отопительных котлов, артезианского насоса, тоже оборудуются трехфазной проводкой и трехполюсными автоматами. Выключатель монтируется перед счетчиком, а после счетчика обязательно ставят УЗО, так как протяженность проводки в доме большая и фоновая утечка тоже высокая.
• Четырехполюсный – подключается с помощью 8 проводников: 3 фазы и ноль и выход 3 фазы и ноль. Используется для защиты трехфазной сети с четырехпроводной системой проводников.

В обычной городской квартире рекомендуют ставить двухполюсные автоматы. Они надежны и стоят немного дороже однополюсных. В частном доме тоже отдается предпочтение двухполюсникам, так как в такой системе есть вероятность появления разницы в потенциалах между нулем и заземлением.

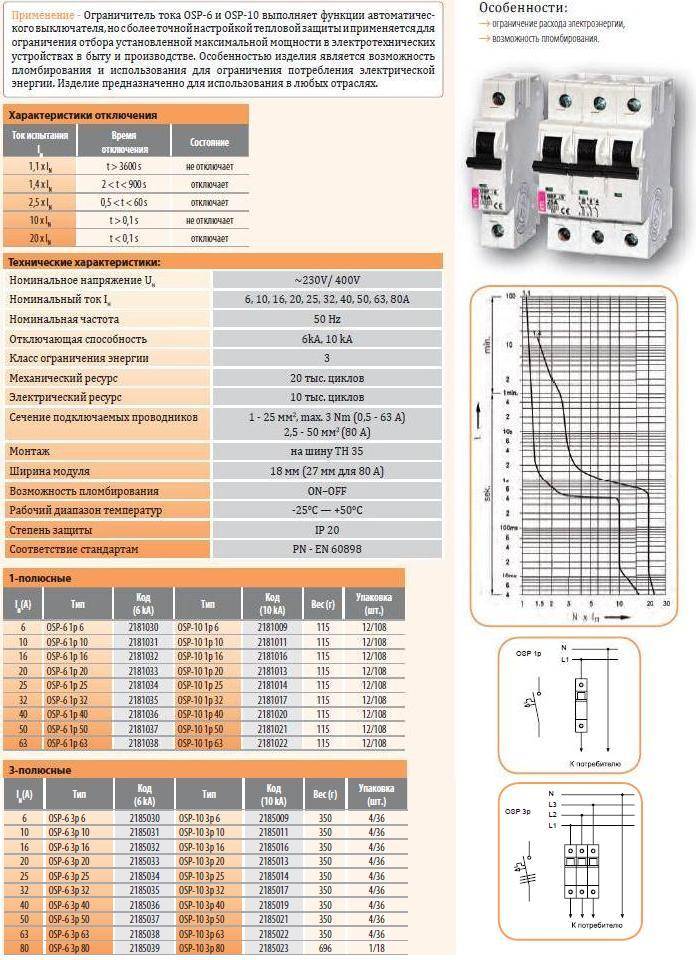

Времятоковые характеристики

При нормальном течении тока автомат бездействует. Когда сила тока по каким-то причинам увеличивается выше номинального показателя, срабатывает механизм разъединения и цепь размыкается.

Порог срабатывания и называется времятоковой характеристикой. Он указывает на время срабатывания прибора и на разницу между силой тока и номинальным значением. Мгновенное срабатывание далеко не всегда полезно. Есть немало ситуаций, когда кратковременный скачок тока не имеет отношение к аварии. Время-токовая характеристика указывает на тот временной интервал, в течение которого автомат не отключает ток. Таким образом защищаются от ложных срабатываний.

Пример того как можно просчитать нагрузку в кухни

• электрочайник (1,5кВт),
• микроволновки (1кВт),
• холодильника (500 Ватт),
• вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.
